Institutet för Solenergikvalitet

Besiktningsrapport

9.0
x

Installation genom

Raymond

Datum

4 januari 2023

Ort

Västra Frölunda, Västra Götalands län
Infästningarnas CC mått
Kapsling
Fästen placering
88% godkända12% ej godkända

Om installationen

PanelerGruppSol: SVERIGEPANELEN SuperPower
MontagesystemVan der Valk: Clamp: Mebrane
VäxelriktareHuawei: SUN2000-(3KTL-10KTL)-M1
Raymond

Installerad av Raymond som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Tak 1, GruppSol: SVERIGEPANELEN SuperPower

Anmärkningar

1/10
Fästen placering

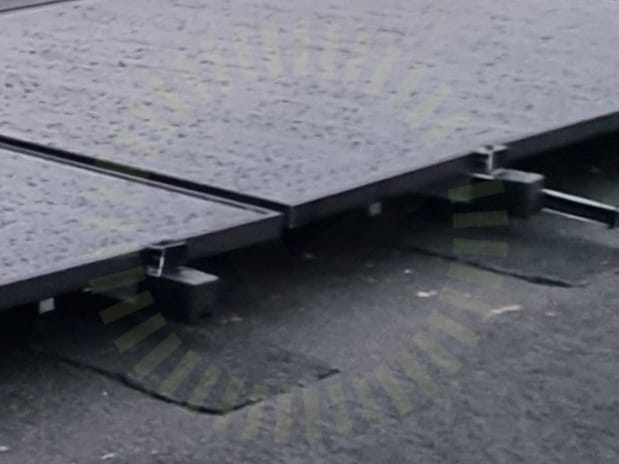

1.1 Fästen placering

Inte godkänd

Fel avstånd på fästen som håller panelerna

Tillverkarens anvisningar

Godkända kontrollpunkter

8/10
DragavlastadeDräneringshålFöremål bakstyckeHöjdskillnadMellanrumSkadorSkuggaSträngförläggning

Ej tillgängligt vid besiktning

1/10
Kontakter

Tak 1, Van der Valk: Clamp: Mebrane

Anmärkningar

2/16
Kabeluppfästning

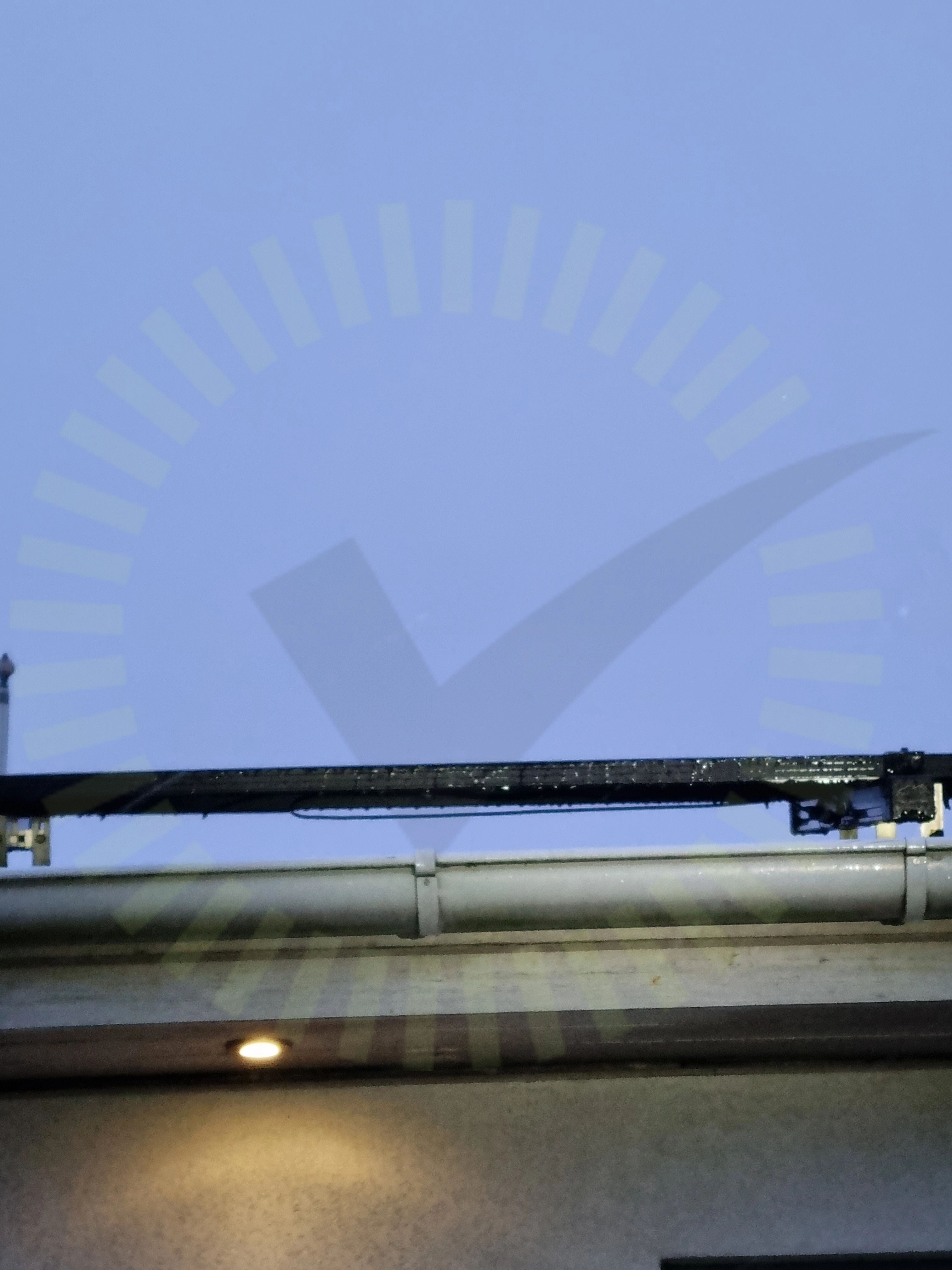

2.1 Kabeluppfästning

Inte godkänd

Hängande kablage utan uppfästning

SS 436 40 00 (712.521.101 och 522.8.4)
Infästningarnas CC mått

2.2 Infästningarnas CC mått

Inte godkänd

För långt avstånd mellan takkrokar

Van der Valk Manual, Clamp Membrane, v02-2020

Godkända kontrollpunkter

13/16
Främmande materialMittklämmorShimsSkadorSkarp kantSkenornas infästningSkenornas överhängSkenskarvarSkyddSnö- och VindlastberäkningSvetsning av pappVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

1/16
Infästning Råspont

Varselmärkning

Anmärkningar

1/4
Tillförlitligt fäst

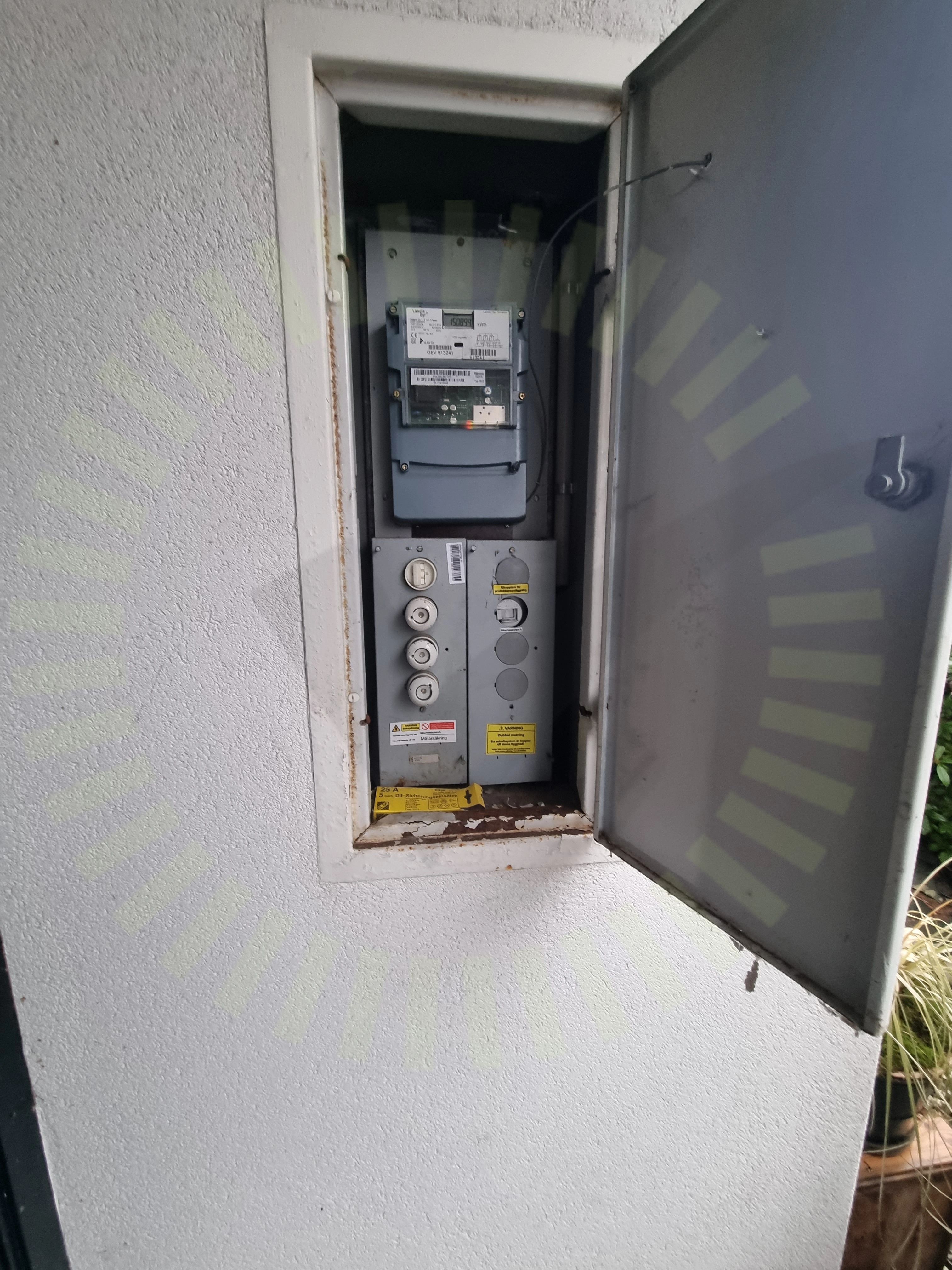

3.1 Tillförlitligt fäst

Inte godkänd

Dekaler sitter dåligt

Godkända kontrollpunkter

3/4
Informering av solcellerVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

4/30
Internet

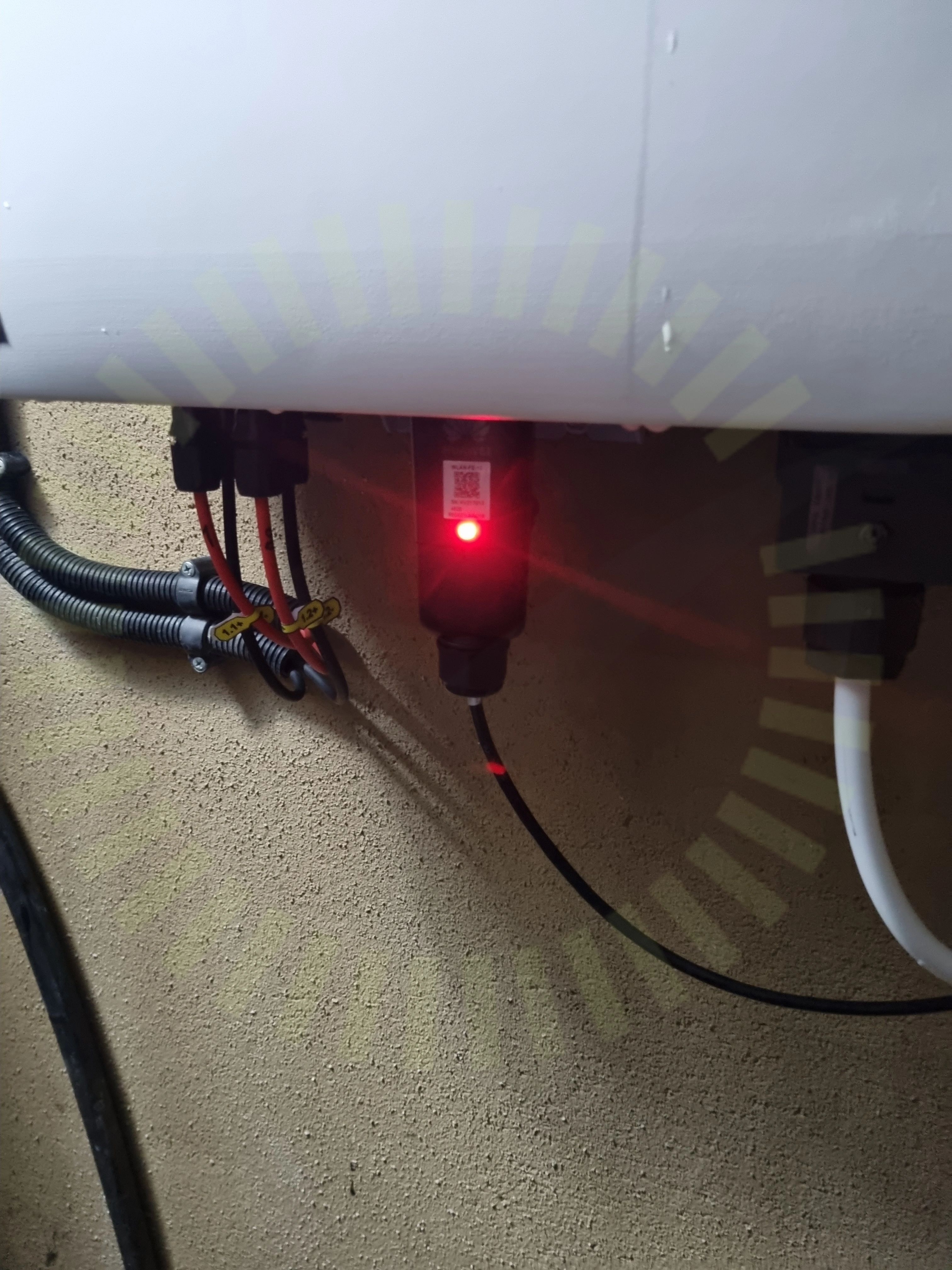

4.1 Internet

Rekommendation

Växelriktaren är ej ansluten till portal

Avstånd

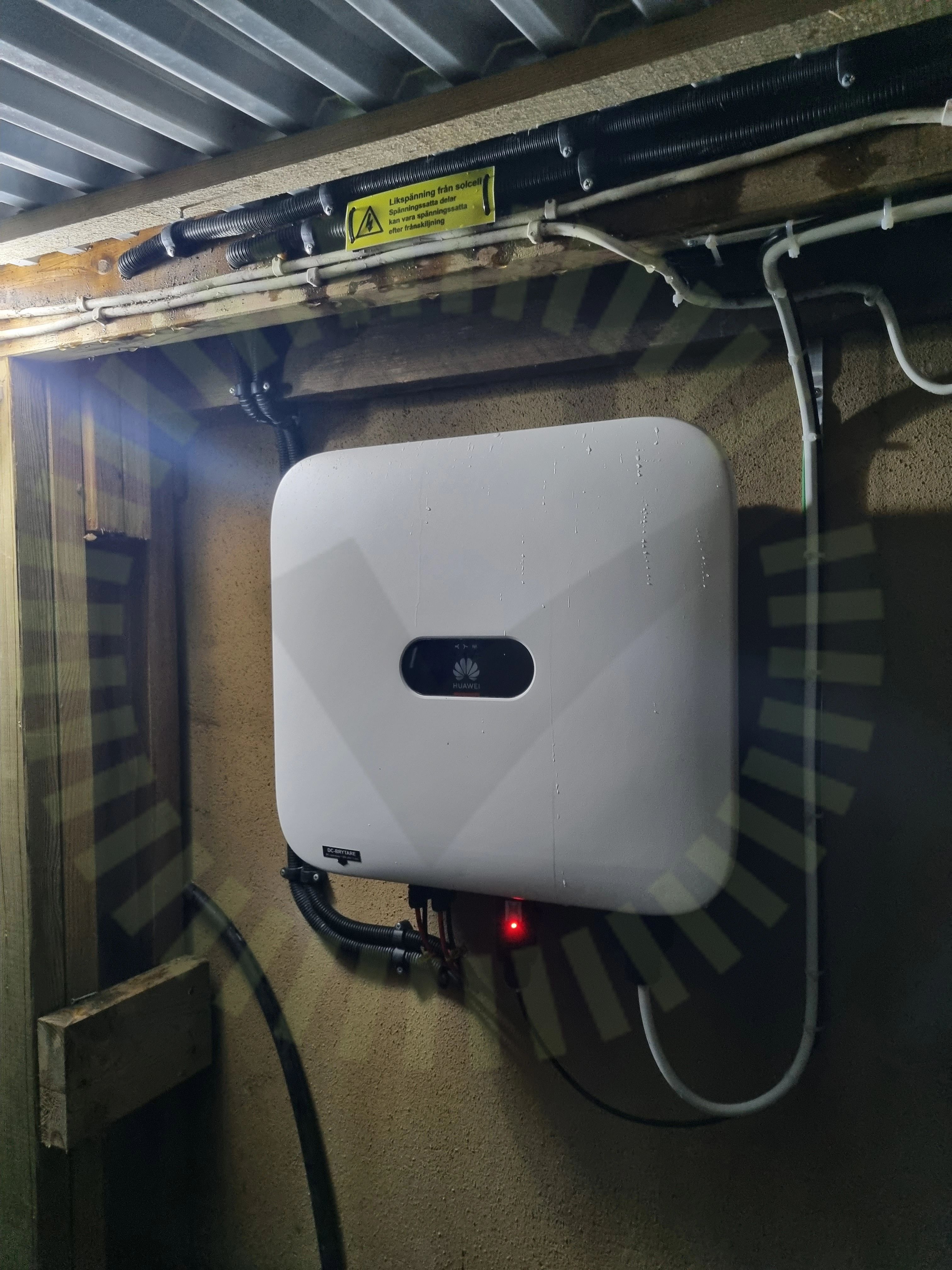

4.2 Avstånd

Inte godkänd

Ej monterad enligt tillverkarens anvisningar. (För nära tak)

Huawei User Manual Issue 04 (2021-08-10), Sida 22

4.3 Mätprotokoll DC

Inte godkänd

Finns ej

ELSÄK-FS 2022:1 (6 §)
Kapsling

4.4 Kapsling

Inte godkänd

För stort avstånd på hål runt brytare

Godkända kontrollpunkter

26/30
AC AnslutningAC BöjradieAC FörläggningAC GenomföringarAC kabel skarp kantAC Skador på kabelAvstånd till havBrännbart underlagDC FörläggningDC Genomföringar DC Skador på kabelFastsäkring av produktDC Kablage egenskaperDC Yttre påverkanHuvudsäkringInfästningKabelKontakterLedare fastspändaMärkningPE ChassiSkadorSträngschemaSäkringVentilationVinkel
