Besiktningsrapport

7.1

Installation genom

Vattenfall

Datum

27 juli 2023

Ort

Enköping, Uppsala län

Förbindelse av kontakter

Kopplingslåda

Panelkablagets böjradie

+ 14

76% godkända24% ej godkända

Om installationen

PanelerSunTech: STPxxxS - C54/U

MontagesystemWeland Stål: Läktfästen

VäxelriktareSunGrow: SG5-12RT

TillbehörSäkerhetsbrytare AC

Installerad av Vattenfall som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

SunGrow: SG5-12RT

Anmärkningar

6/39

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

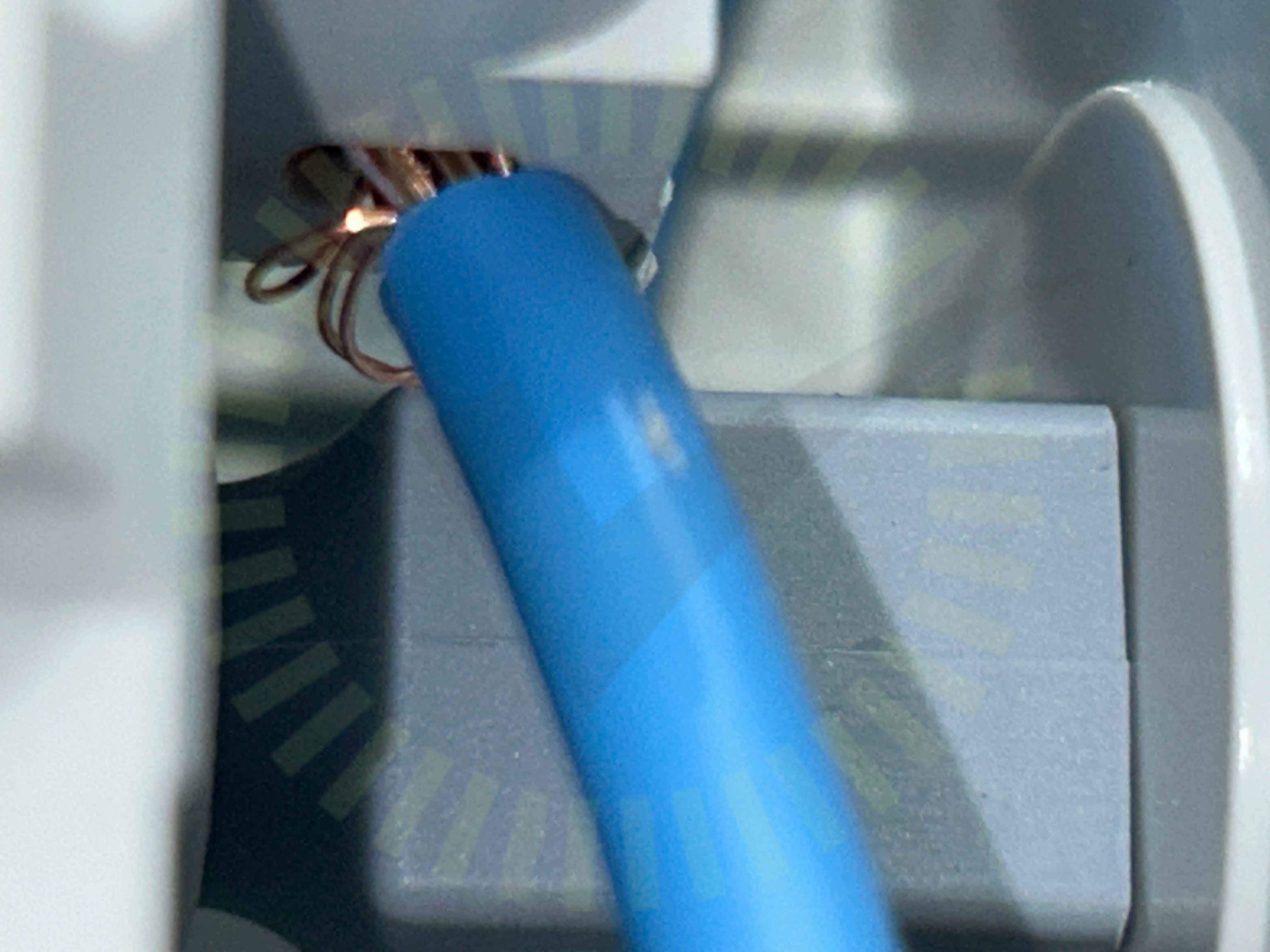

1.2 Ledare anslutna

Inte godkänd

Kardeler spretar från plint.

1.3 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

1.4 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

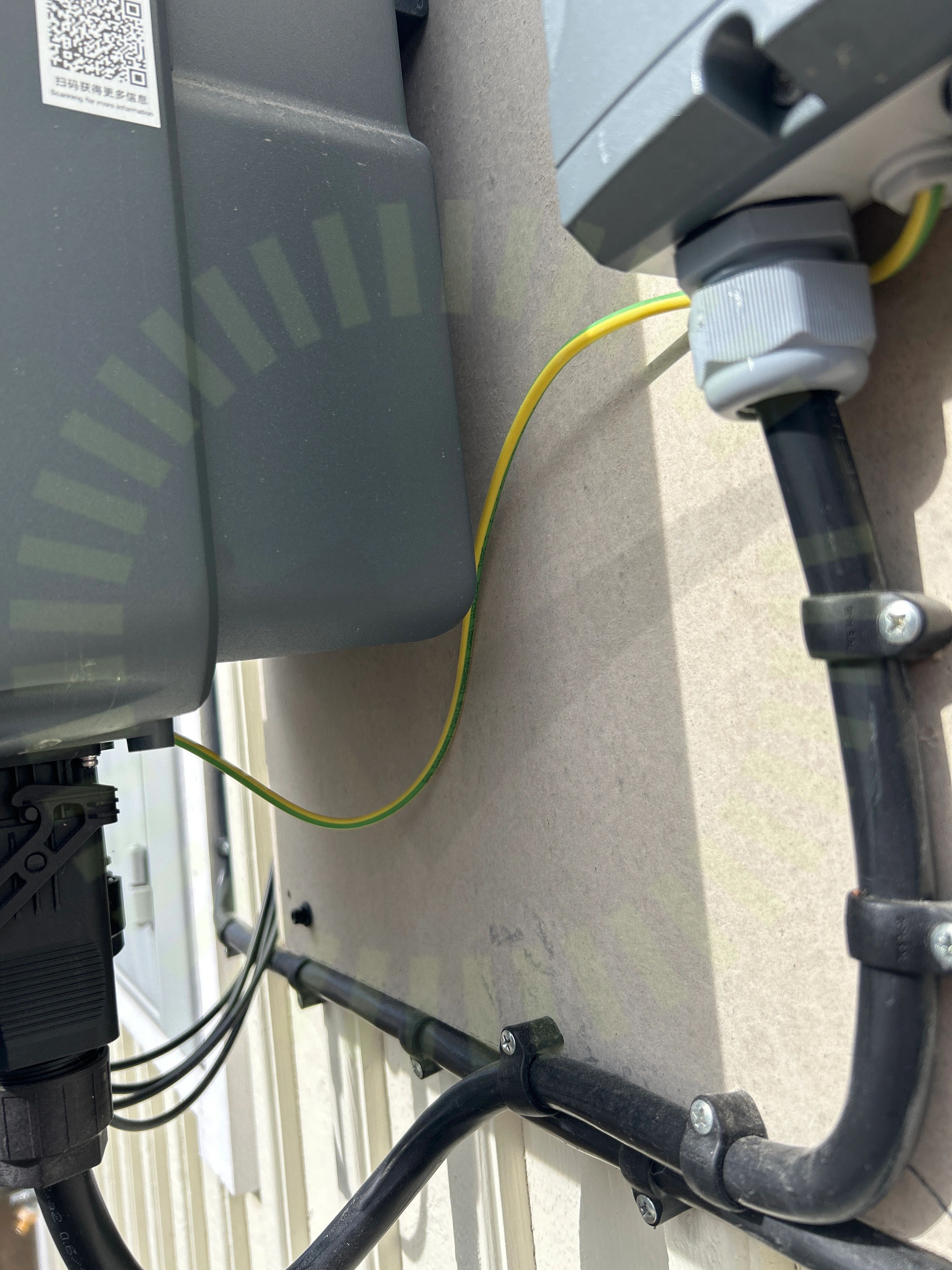

1.5 Väderbeständigt material

Inte godkänd

Jordkabeln är inte väderbeständig och ska ligga i slang.

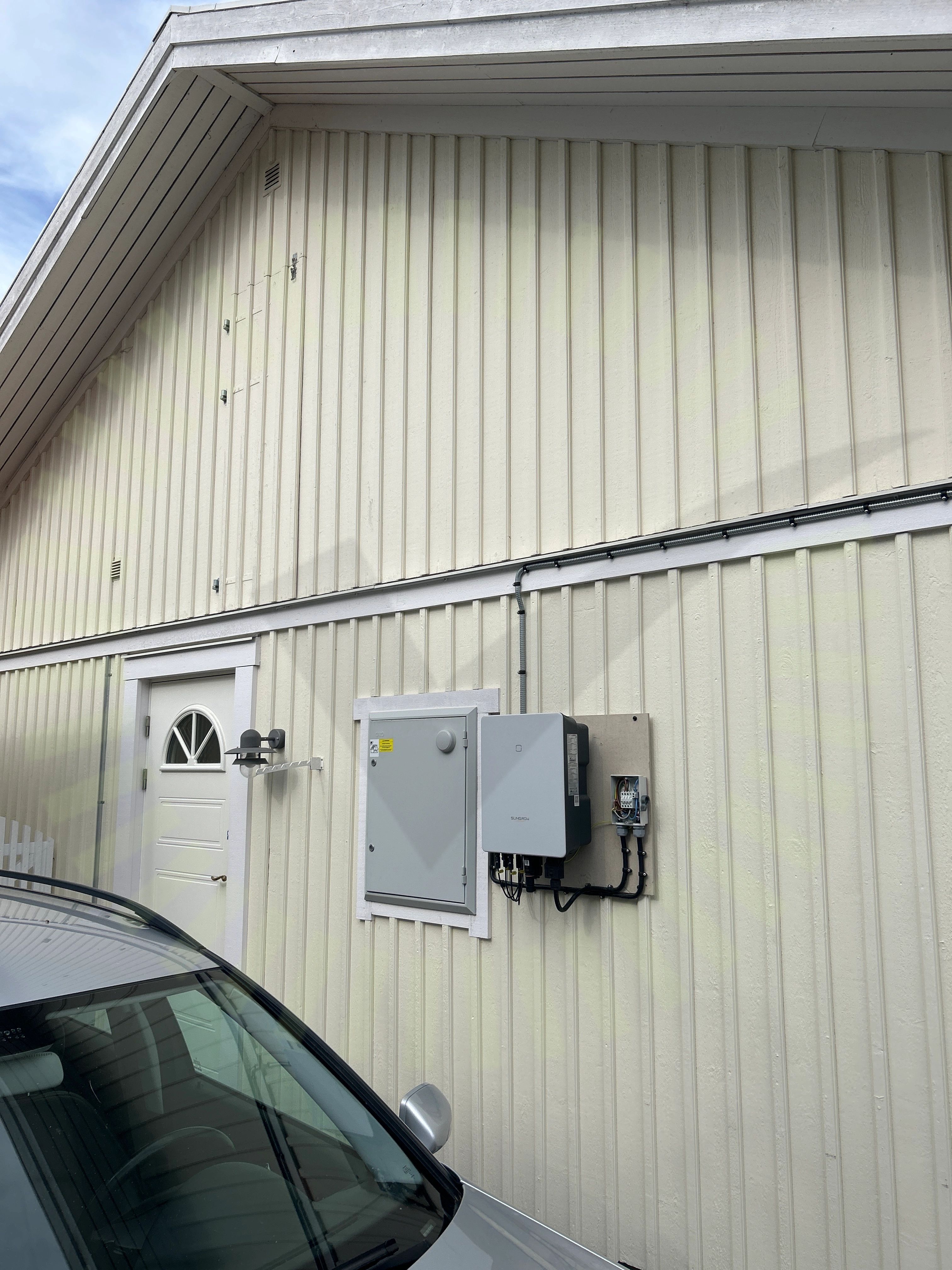

1.6 Väderskydd

Inte godkänd

Växelriktaren är inte skyddad från väder.

SG3.0-20RT-UEN-Ver18-202212, Sida 20

Godkända kontrollpunkter

33/39

AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAvstånd närliggande objektAvtalBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDubbel matningFastsäkring av produktFörskruvningGenomföringarHuvudsäkringInformering av solcellerInfästningJordning av chassiKabeldimensioneringLikspänningskomponenterMissvisande varselmärkningMärkningPlaceringSkadat kablageSkarp kantStress på kontakterSäkringsdimensionTillförlitligt fästUppskalad ledareVarning för backspänningVentilationVäxelriktarens IP klassning

SunTech: STPxxxS - C54/U

Anmärkningar

5/14

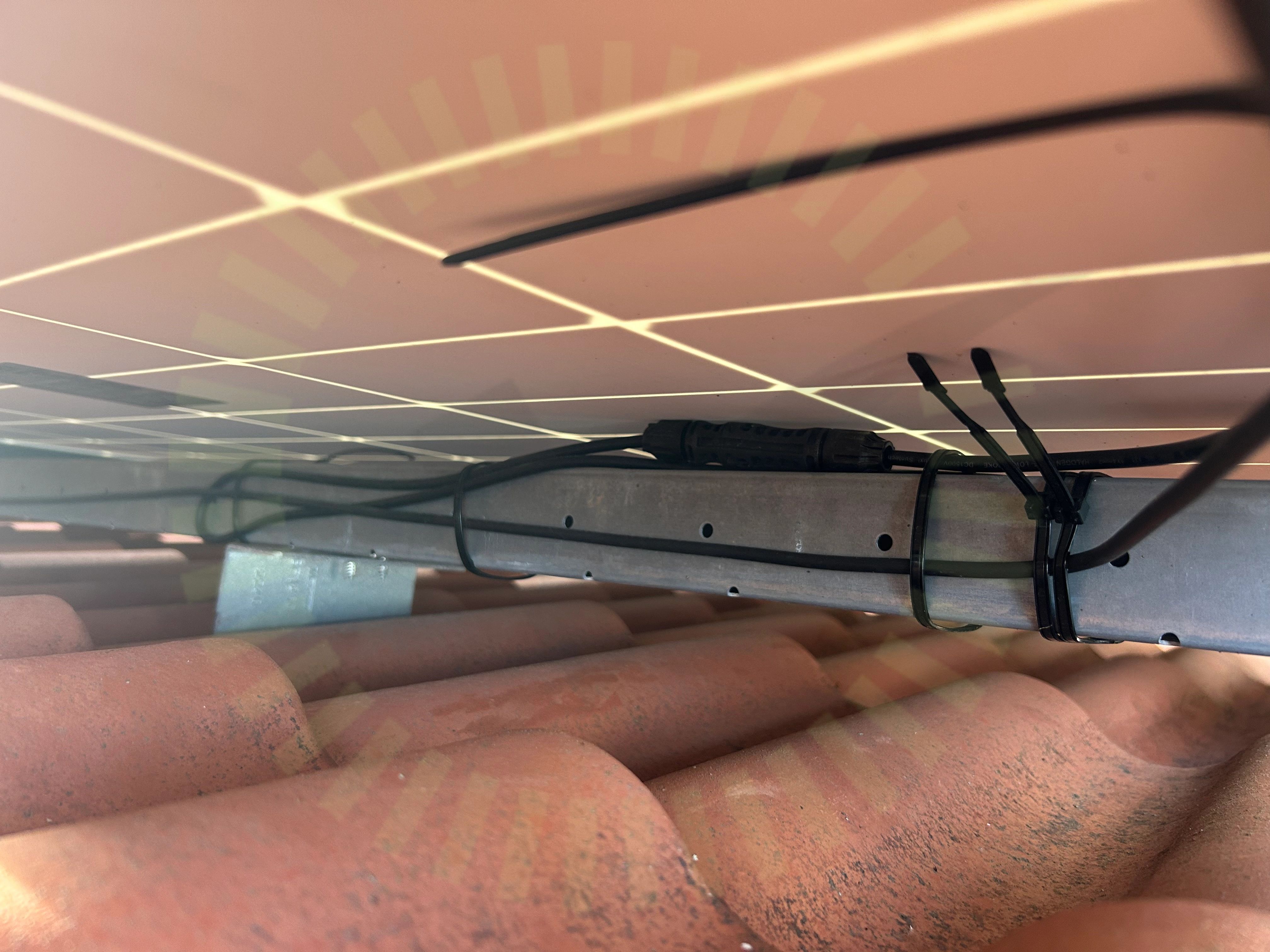

2.1 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens bakstycke.

2.2 Förbindelse av kontakter

Inte godkänd

Kontakterna som har kopplats på panelerna är inte från samma tillverkare som de förmonterade.

SS 436 40 00, 712.526

2.3 Klämmornas överlappning

Inte godkänd

Klämman överlappar inte tillräckligt på ramen.

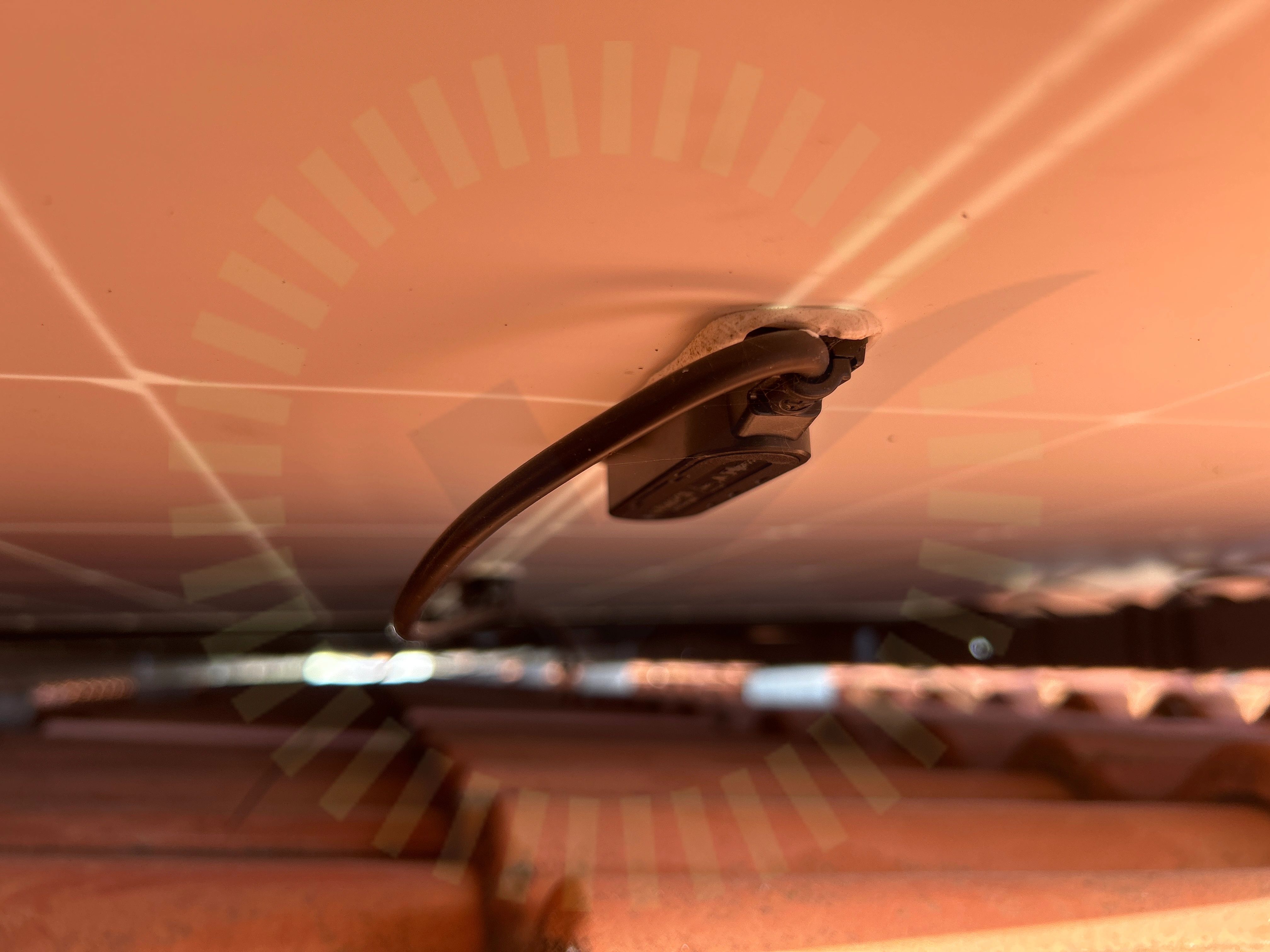

2.4 Kopplingslåda

Inte godkänd

Kablaget dras åt motsatt håll från kopplingslådans öppning och utsätts för stress.

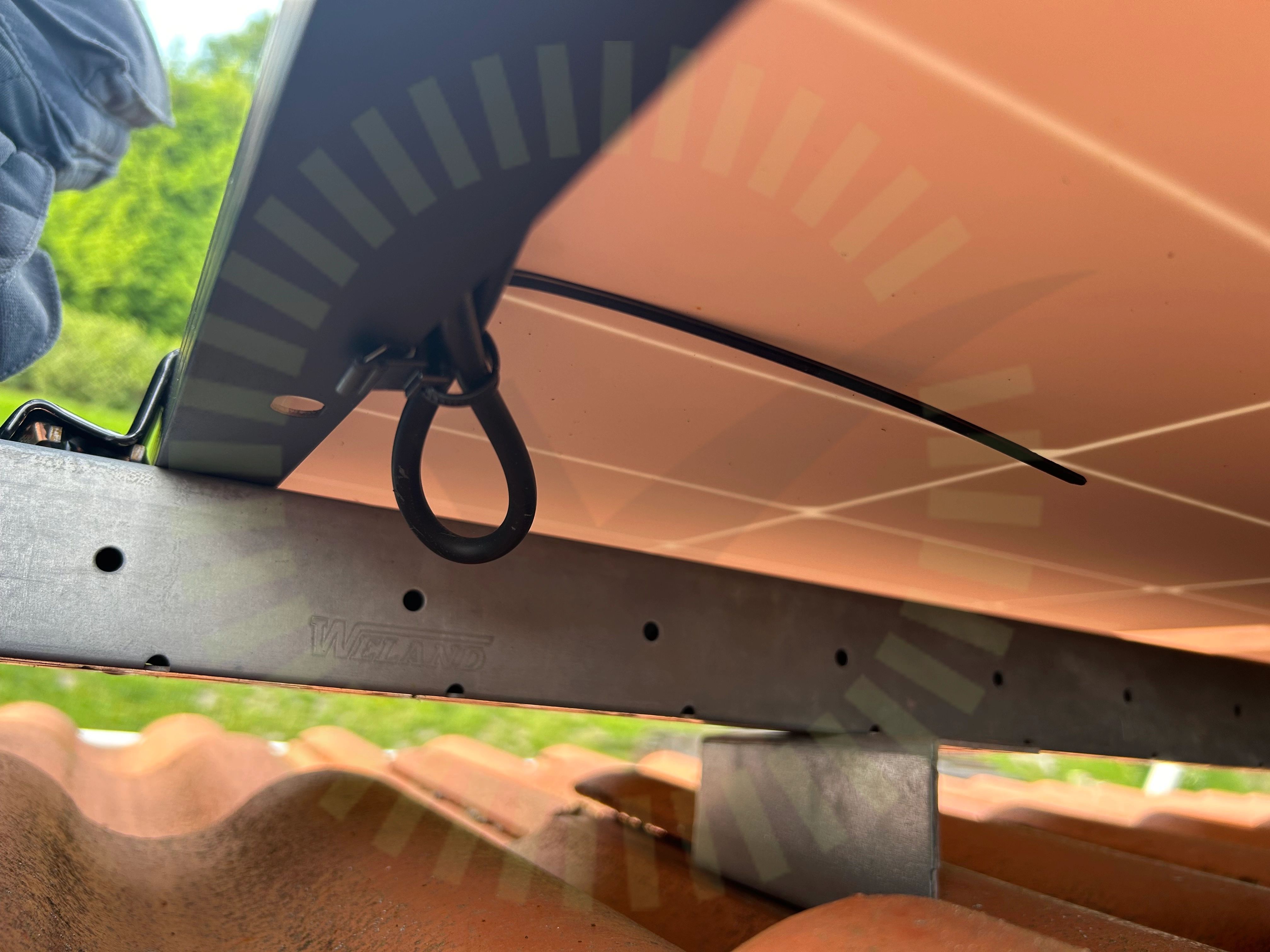

2.5 Panelkablagets böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie.

Godkända kontrollpunkter

8/14

DräneringshålFästens placeringKontaktdonPanelramar separeradePunktbelastningSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/14

Strängförläggning

Säkerhetsbrytare AC

Anmärkningar

1/6

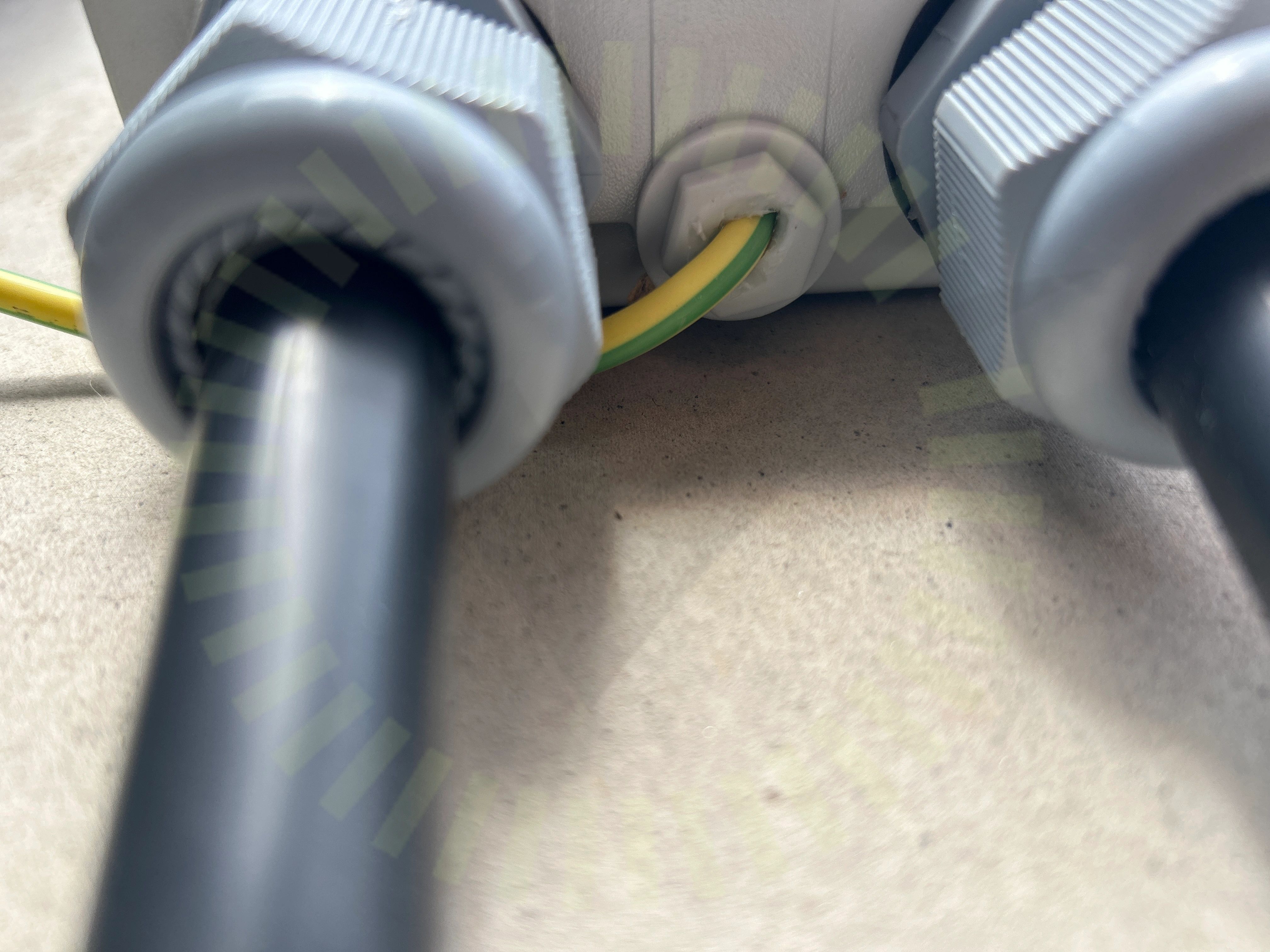

3.1 Förskruvningar

Inte godkänd

Förskruvning håller inte om jordkabeln. Går att röra in och ut.

Godkända kontrollpunkter

5/6

AnslutningBöjradieEgenskaperInfästningPlacering

Tegeltak , Weland Stål: Läktfästen

Anmärkningar

1/1

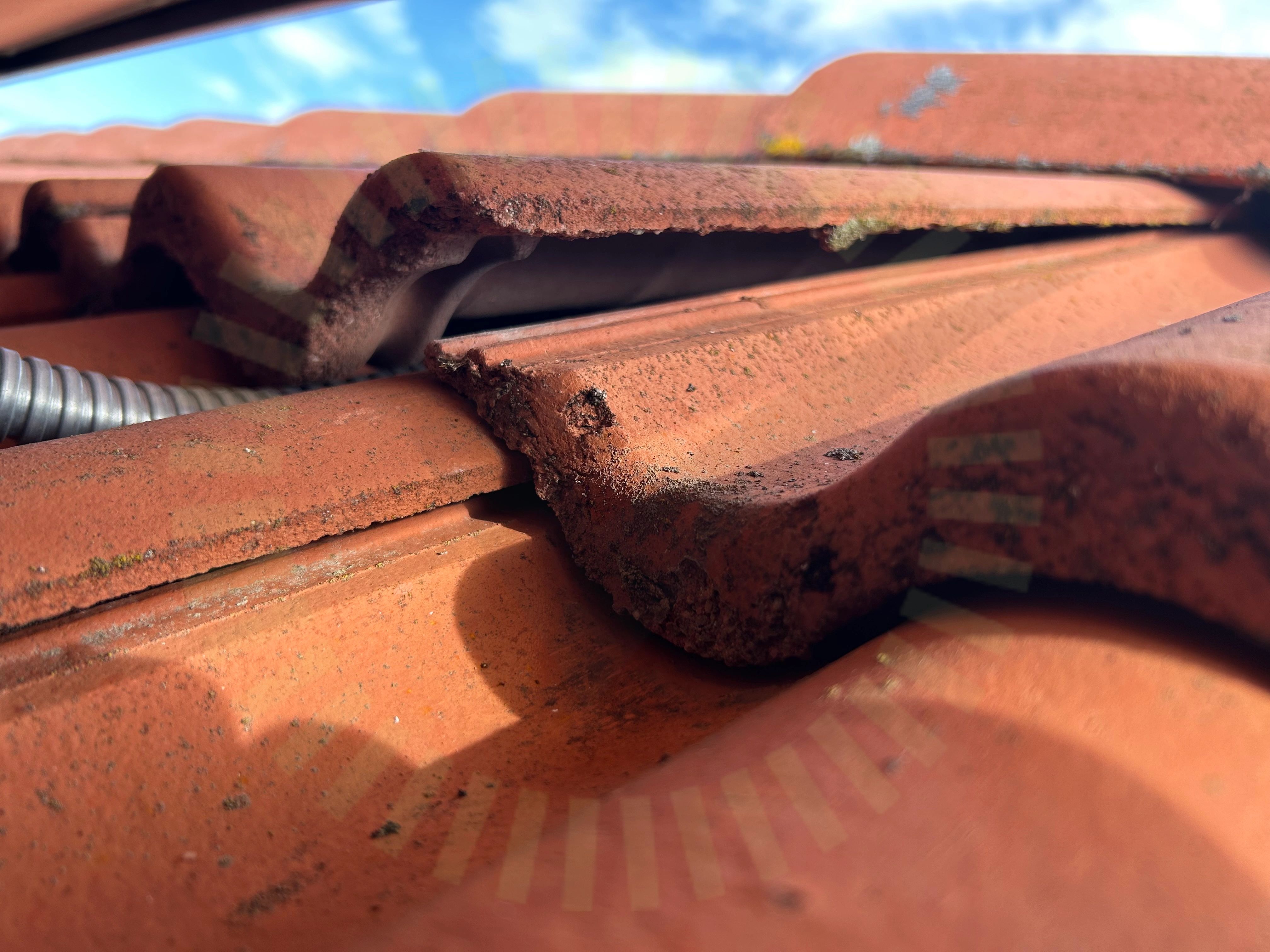

4.1 Glipande takpannor

Inte godkänd

Glipan under takpannorna är olämpligt stor och riskerar att släppa in fukt och skadedjur samt att takpannan kan spricka då den inte har god kontakt med kringliggande takpannor.

Weland Stål: Läktfästen

Anmärkningar

9/23

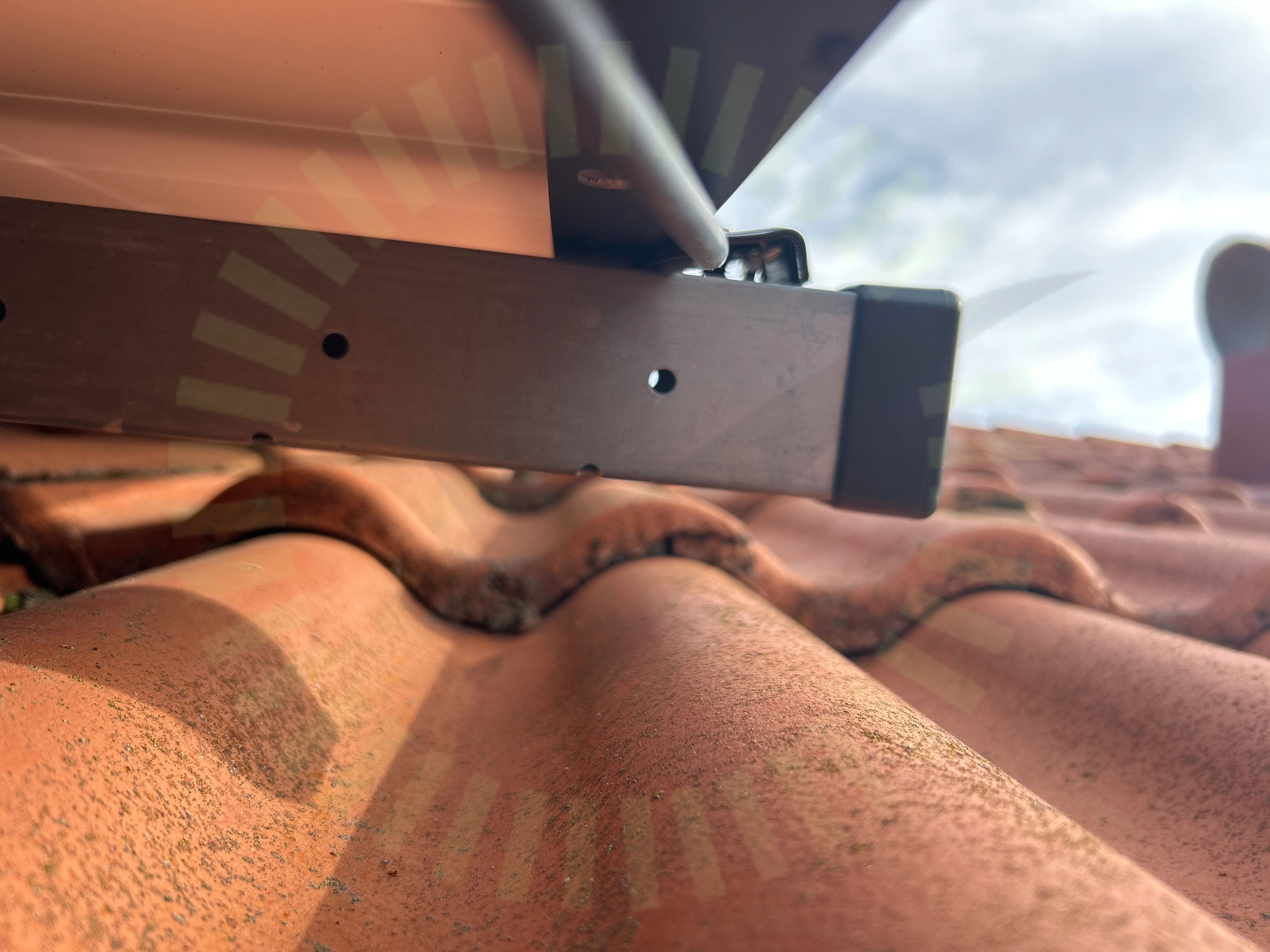

5.1 Föremål mellan skena och panelram

Inte godkänd

Kabel ligger klämd mellan skena och panelram.

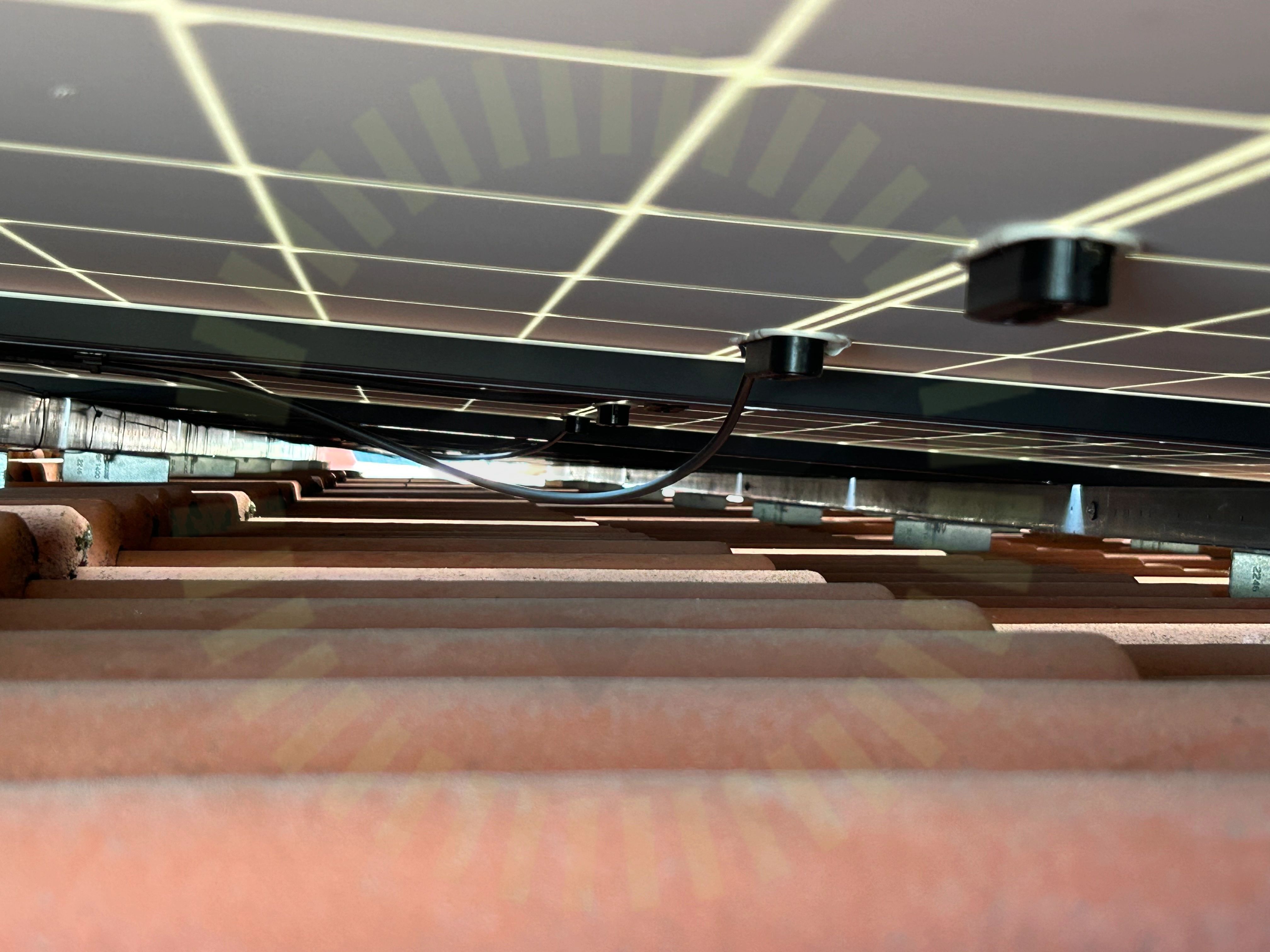

5.2 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

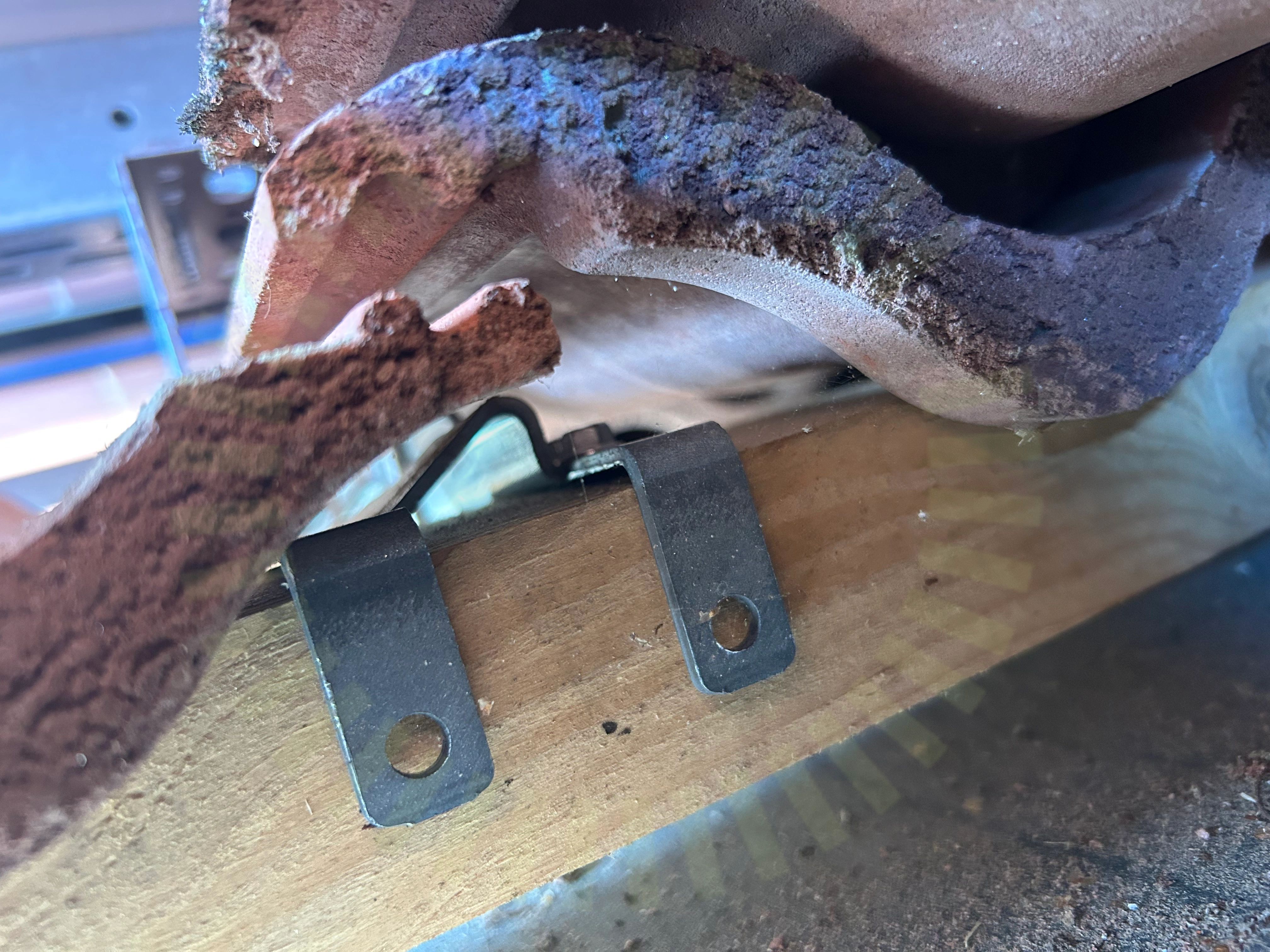

5.3 Läktinfästning

Inte godkänd

Infästning är inte korrekt utförd. Skruvar saknas.

MA5104. Sid 1 (1) | Version 4 - 221101

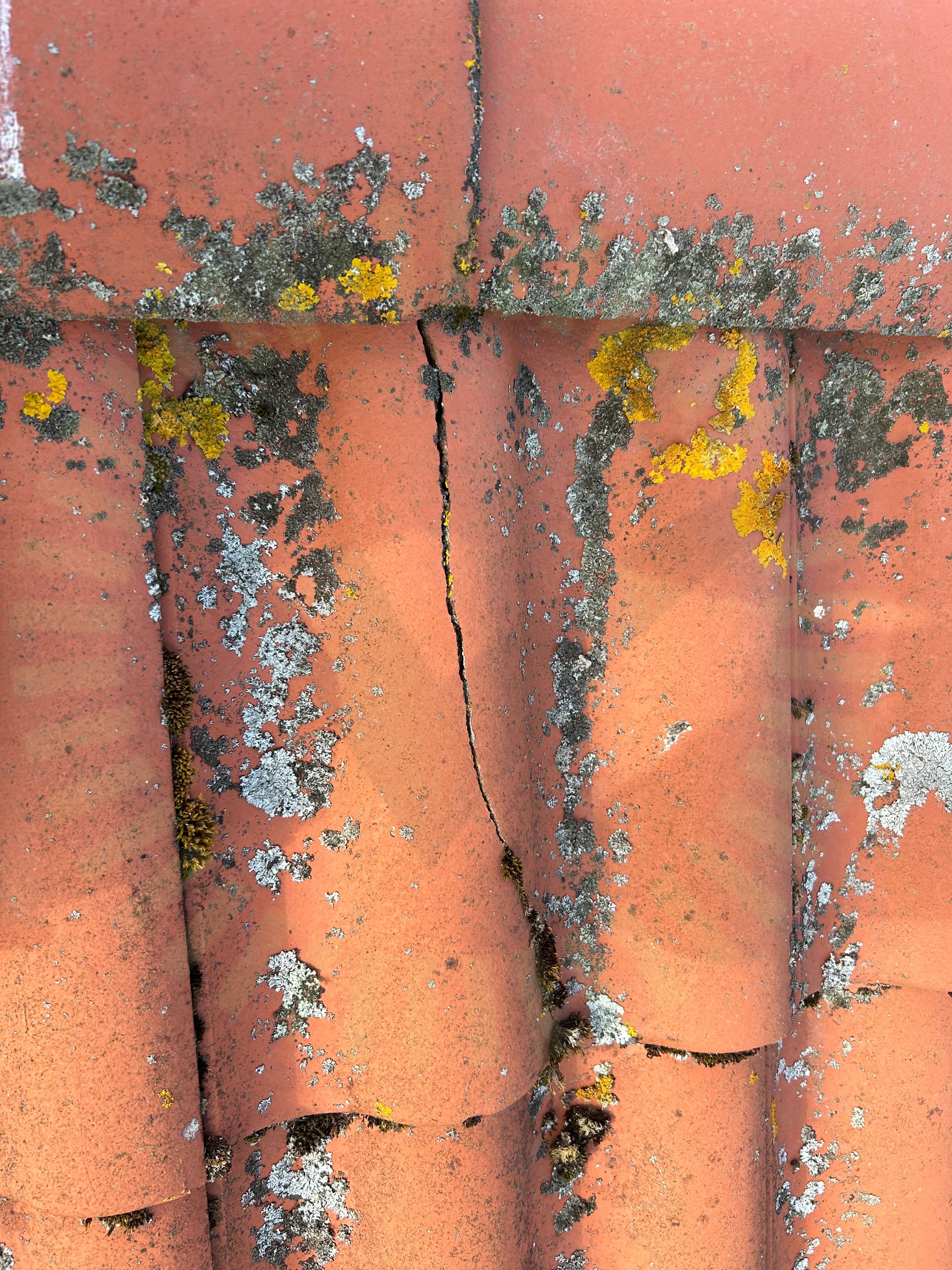

5.4 Skador

Inte godkänd

Skador på tak förekommer.

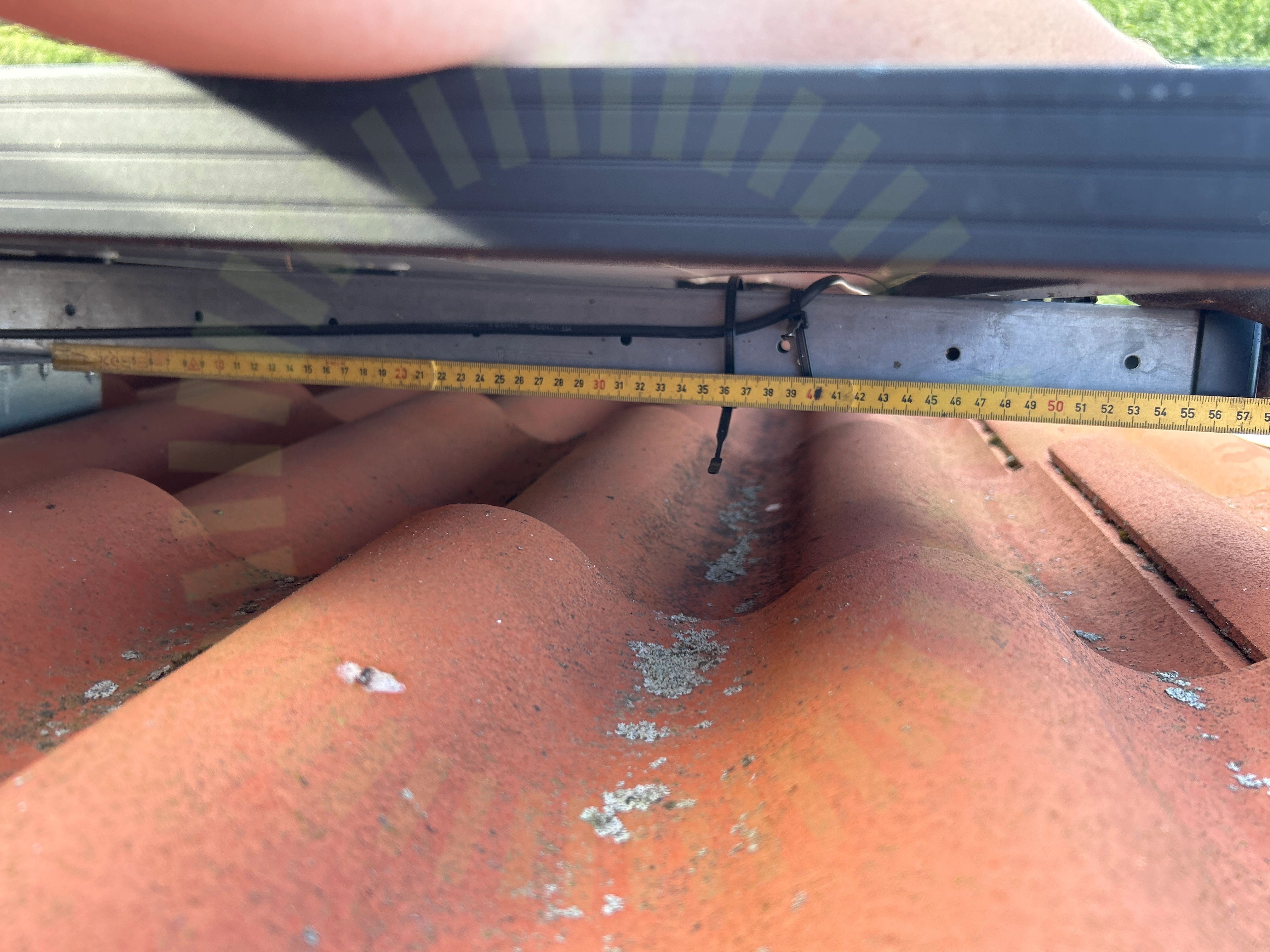

5.5 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt.

Tillverkarens anvisningar

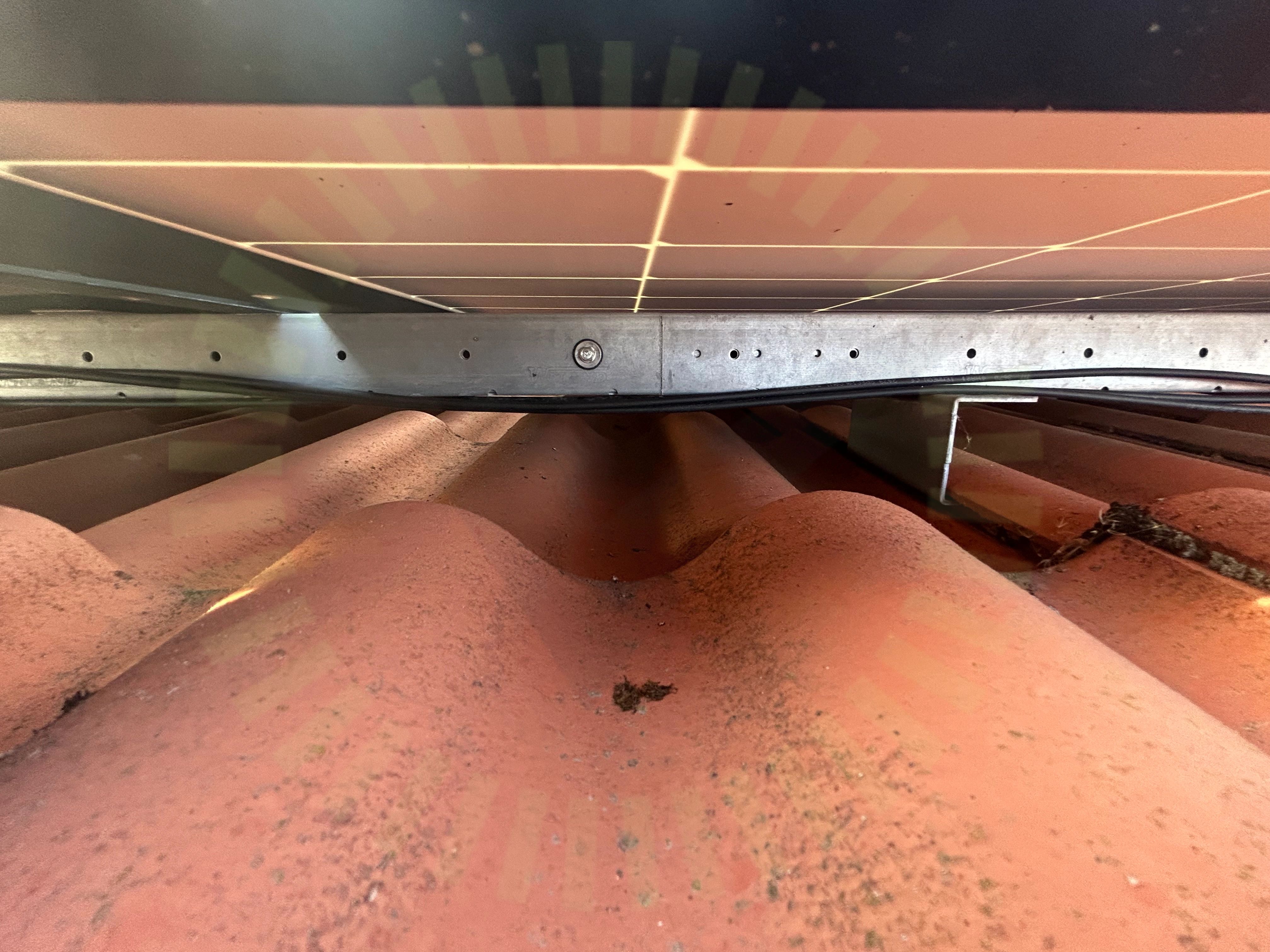

5.6 Skenskarvar

Inte godkänd

Skruvar saknas för skenskarv.

MA5104. Sid 1 (1) | Version 4 - 221101

5.7 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.
