Besiktningsrapport
7.5
Installation genom
Sol i Väst
Datum
20 januari 2023
Ort
Ängelholm, Skåne län
Kabel
AC kabel skarp kant
Avstånd

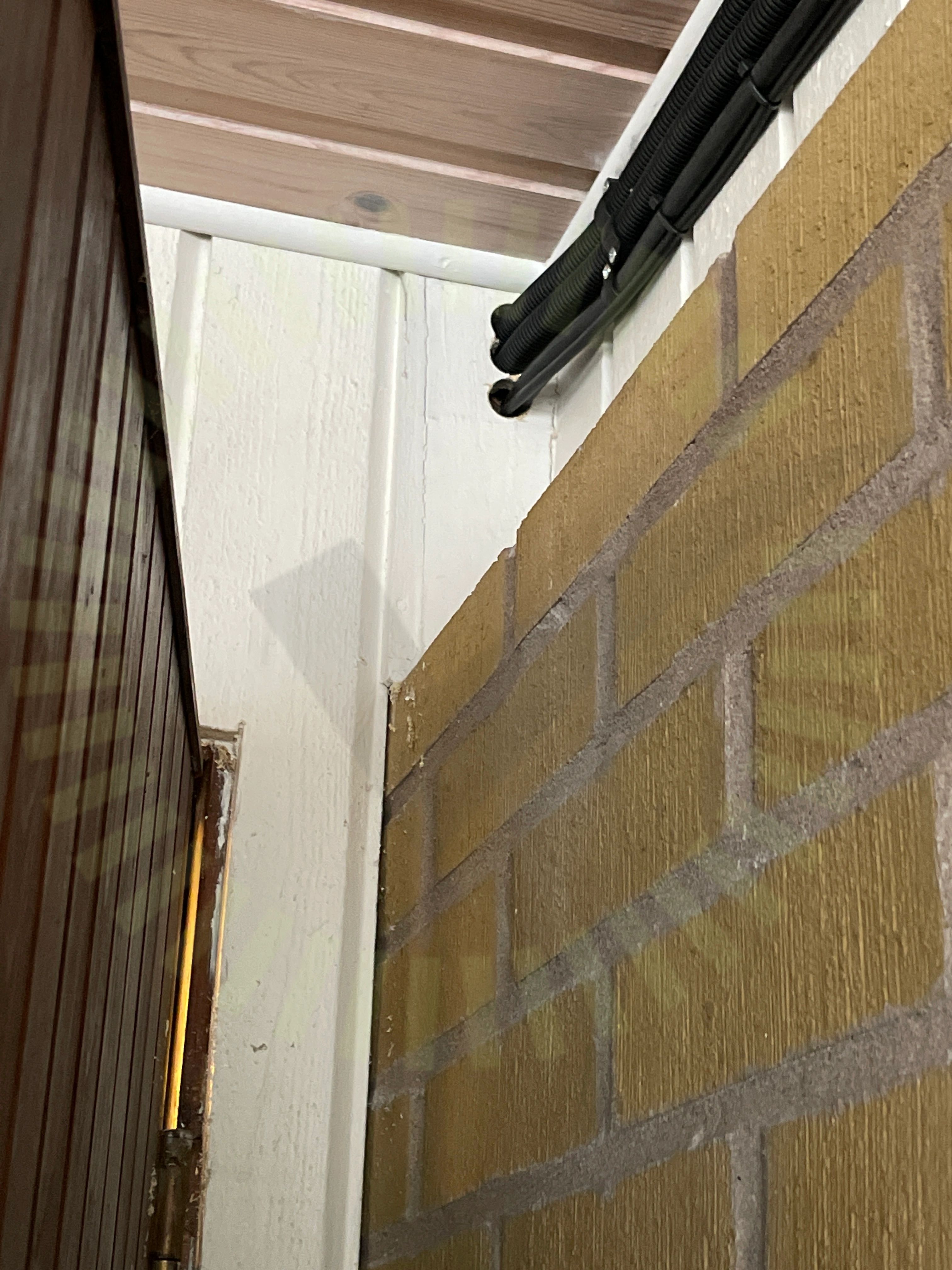

+ 3
71% godkända
29% ej godkända
Om installationen
Växelriktare
SAJ: H2 Series
Batteri
SAJ: B2 Series
Installerad av Sol i Väst som har ett medelhögt snittbetyg på 8.2 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Varselmärkning
Godkända kontrollpunkter
4/4
Informering av solceller
Tillförlitligt fäst
Varning för backspänning
Varning för likspänning
Växelriktare
Anmärkningar
8/24
2.1 AC Genomföringar
Inte godkänd
Hål ej tätade

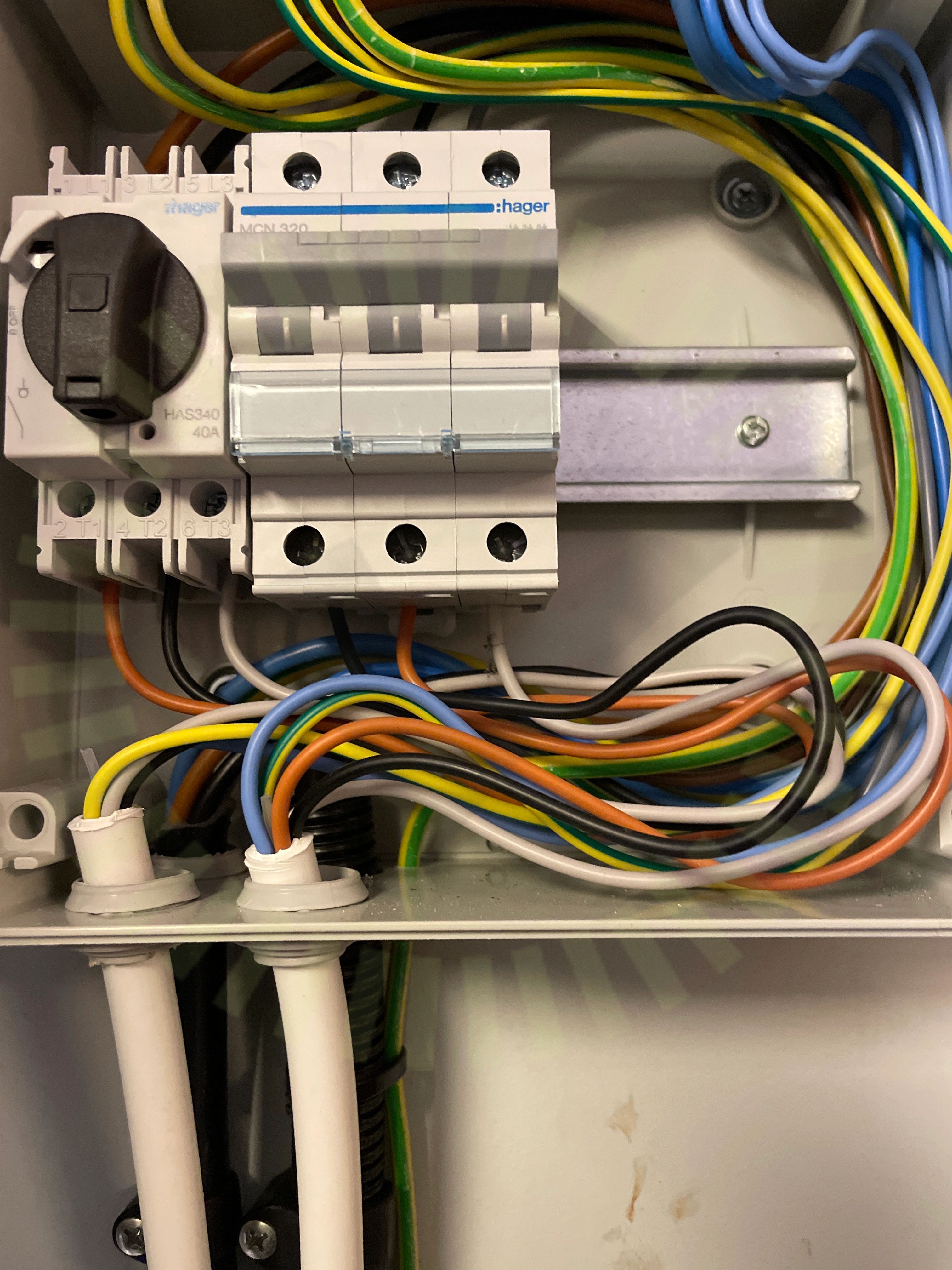

2.2 Anslutning
Inte godkänd
Fasföljden ej rätt installerade

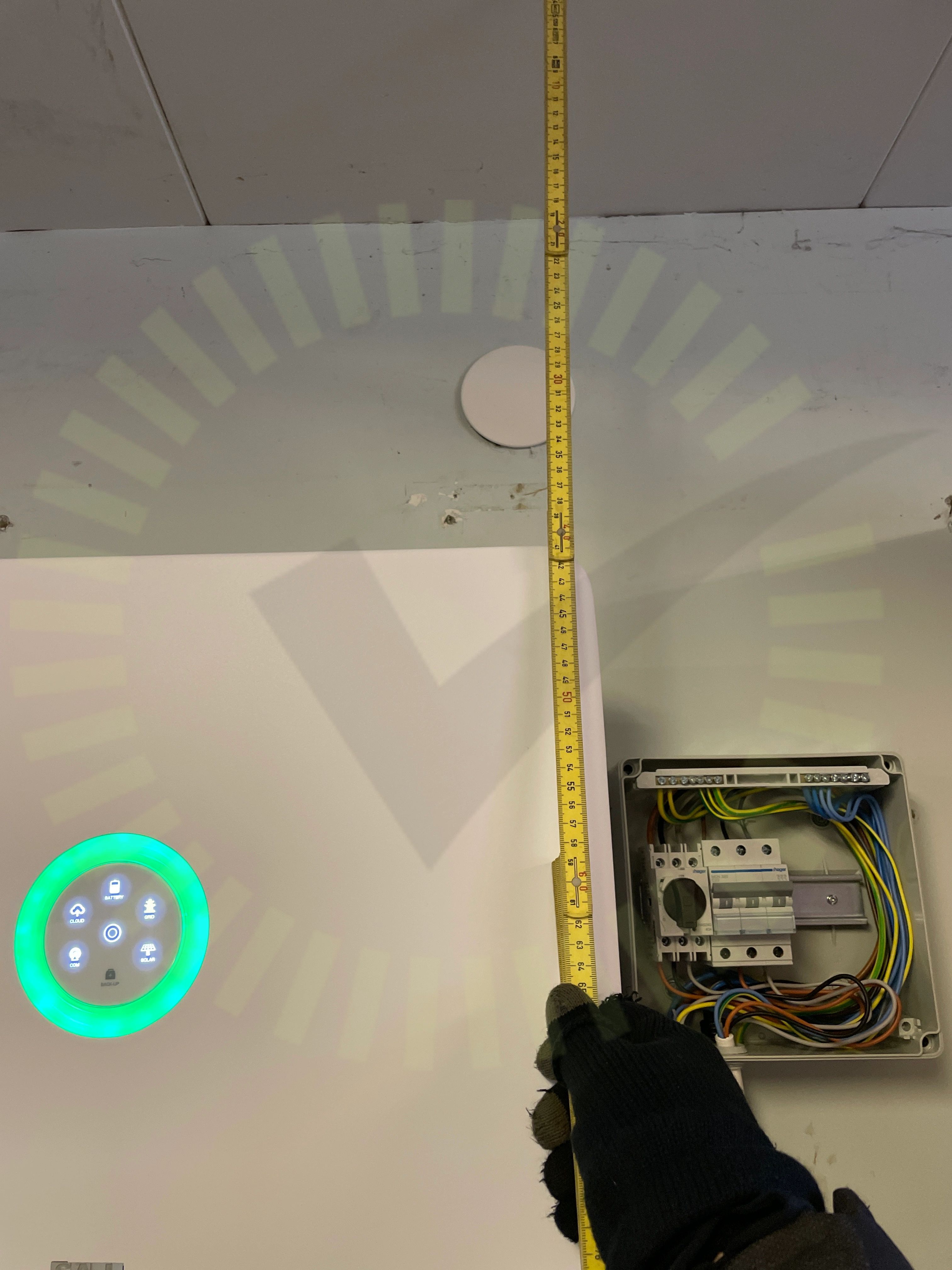

2.3 Avstånd
Inte godkänd
Växelriktare ej placerad enligt tillverkarens anvisningar
H2 Series Rooftop Solar Inverter Instruction Manual, Sida 13
2.4 DC Genomföringar
Inte godkänd
Hål ej tätade
SS 436 40 00 (527.2.1)

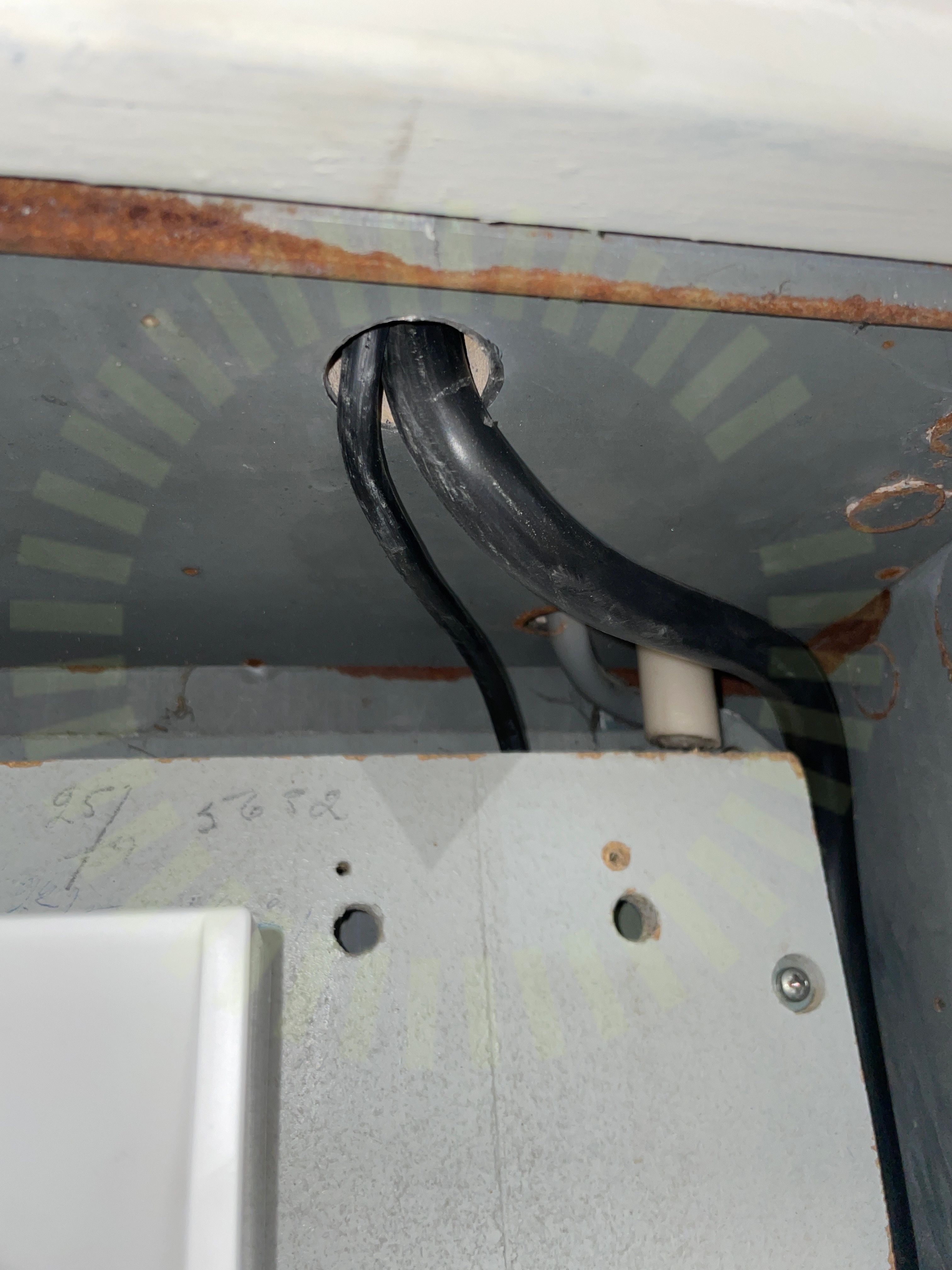

2.5 AC kabel skarp kant
Inte godkänd
Kablage ligger mot skarp kant vid ingång av fasadmätarskåp

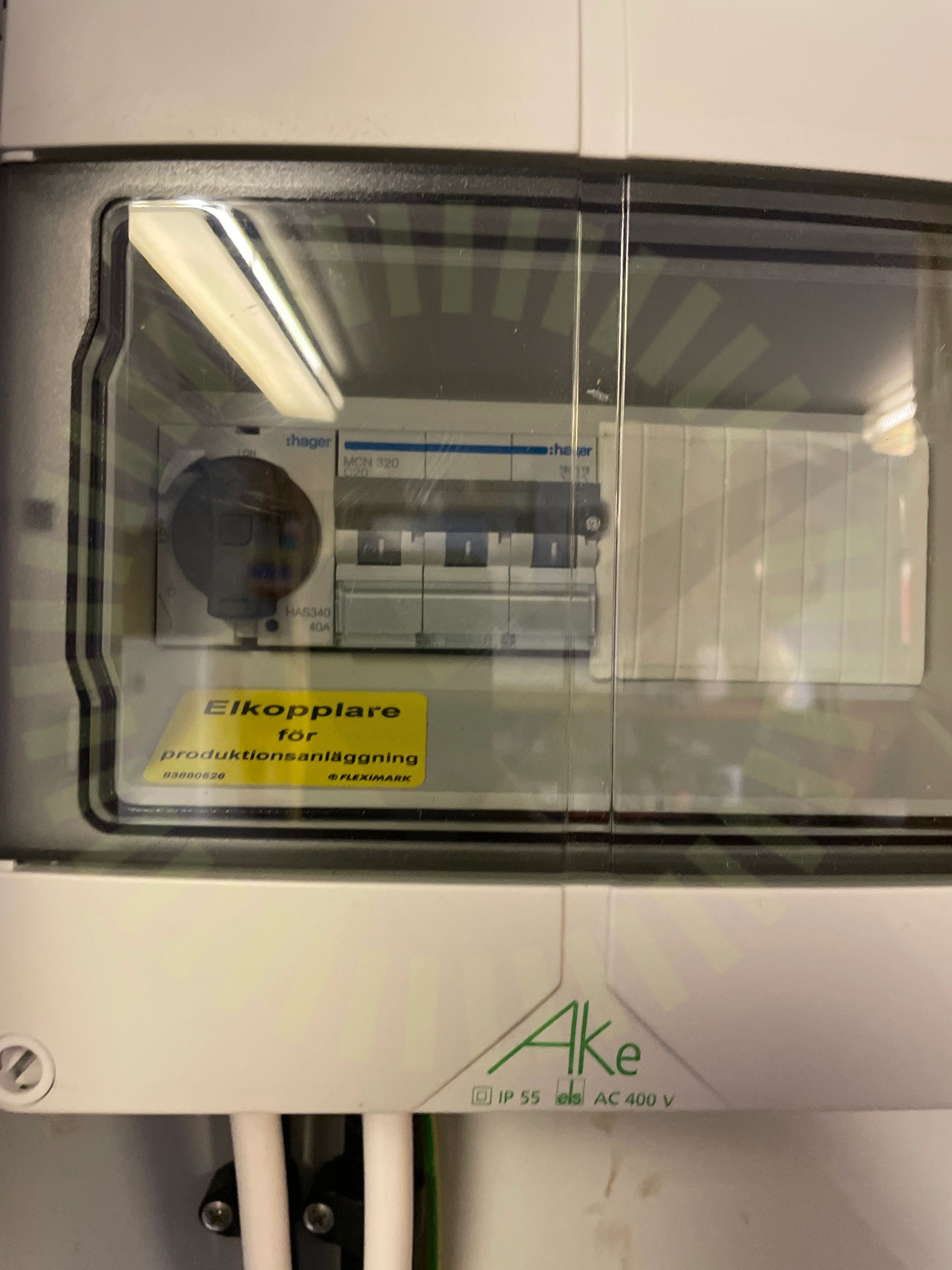

2.6 Märkning
Inte godkänd
Säkring för växelriktare är ej uppmärkt
ELSÄK-FS 2022:1 (3 kap. 6 §)
2.7 Mätprotokoll DC
Inte godkänd
Mätprotokoll saknas
ELSÄK-FS 2022:1 (3 kap. 6 §)
2.8 Kabel
Inte godkänd
Avsäkrat 20A, draget med 2,5mm ut till arbetsbrytare och tillbaka, även ner till växelriktare är det 2,5mm
Tillverkarens anvisningar
Godkända kontrollpunkter
16/24
AC Böjradie
AC Förläggning
AC kontakt
AC Skador på kabel
DC Förläggning
DC Kablage egenskaper
DC Kontakter
DC Skador på kabel
DC Yttre påverkan
Huvudsäkring
Infästning
Ledare fastspända
PE Chassi
Strängschema
Säkring
Vinkel
