Besiktningsrapport

9.8

Installation genom

Takkraft

Datum

22 september 2026

Ort

Enebyberg, Stockholms län

Skarp kant

Missvisande varselmärkning

Skador på panel

95% godkända5% ej godkända

Om installationen

PanelerSolitek: BLACKSTAR (SOLID Framed Glass/Glass) B.108

MontagesystemNordmount Panntak: Bärläkt

VäxelriktareFronius: Symo GEN24 6.0-10.0 Plus

BatteriFronius: Reserva

TillbehörUndercentral

Installerad av Takkraft som har ett högt snittbetyg på 9.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas i dokumentationen.

Godkända kontrollpunkter

2/3

AvtalSträngschema

Fronius: Reserva

Godkända kontrollpunkter

13/13

Avstånd närliggande objektAvstånd till växelriktareBatteri PEBatterikåporDC anslutning Fastsäkring av produktPlacering av batteriSignalkabel batteriSkadorSmartmätareTillgång till batterietUppfästning av kablageVäderskydd

Fronius: Symo GEN24 6.0-10.0 Plus

Anmärkningar

3/38

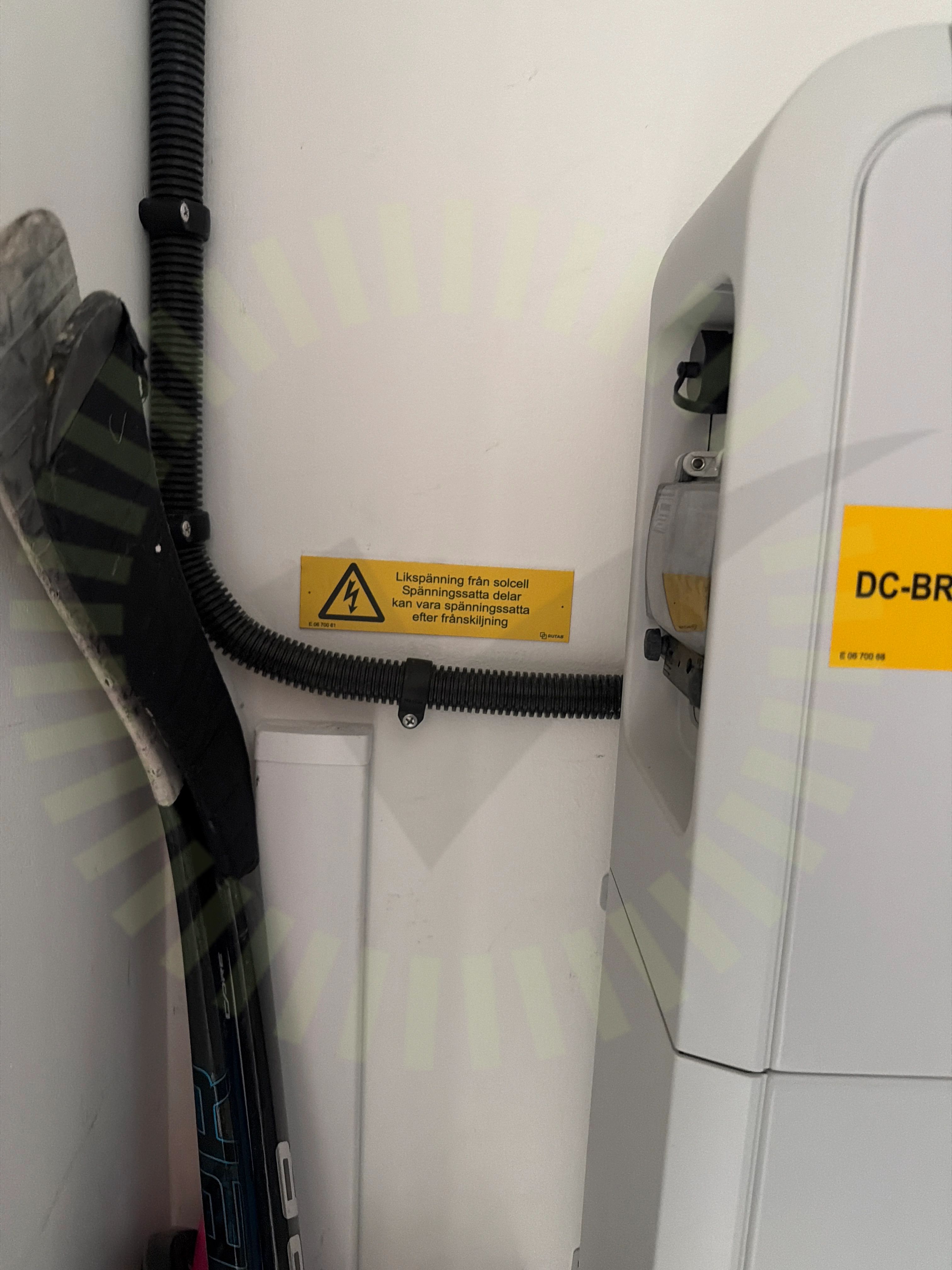

3.1 Missvisande varselmärkning

Inte godkänd

DC kablaget är inte från solceller.

3.2 Skarp kant

Inte godkänd

Ledare ligger mot skarp kant.

3.3 Tillgänglighet

Inte godkänd

Nedersta normkapsling blockeras av den nya kapslingen i mätarskåpet så den inte går att ta. Anslutningar bakom normkapslingen inte tillgängliga för inspektion.

SS 436 40 00 (513.1)

Godkända kontrollpunkter

34/38

AC Kablage förläggningAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFunktionsjordFörskruvningGenomföringarHuvudsäkringIdentifieringInformering av solcellerInfästningKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageStress på kontakterSträngdesignSäkringsdimensionVarning för backspänningVarning för likspänningVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

1/38

Anslutning av ledare

Nordmount Panntak: Bärläkt

Godkända kontrollpunkter

20/23

Använd skruvBärläktens dimensionDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeluppfästningKlämmans placering i skenaLiggande skenorLäktinfästningMittklämmorSkadorSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakkrokarnas CCUnderliggande takpannaVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

3/23

Kabeldragning mellan takytorSkenans utstick för klämmaTakgenomföring

Solitek: BLACKSTAR (SOLID Framed Glass/Glass) B.108

Anmärkningar

1/15

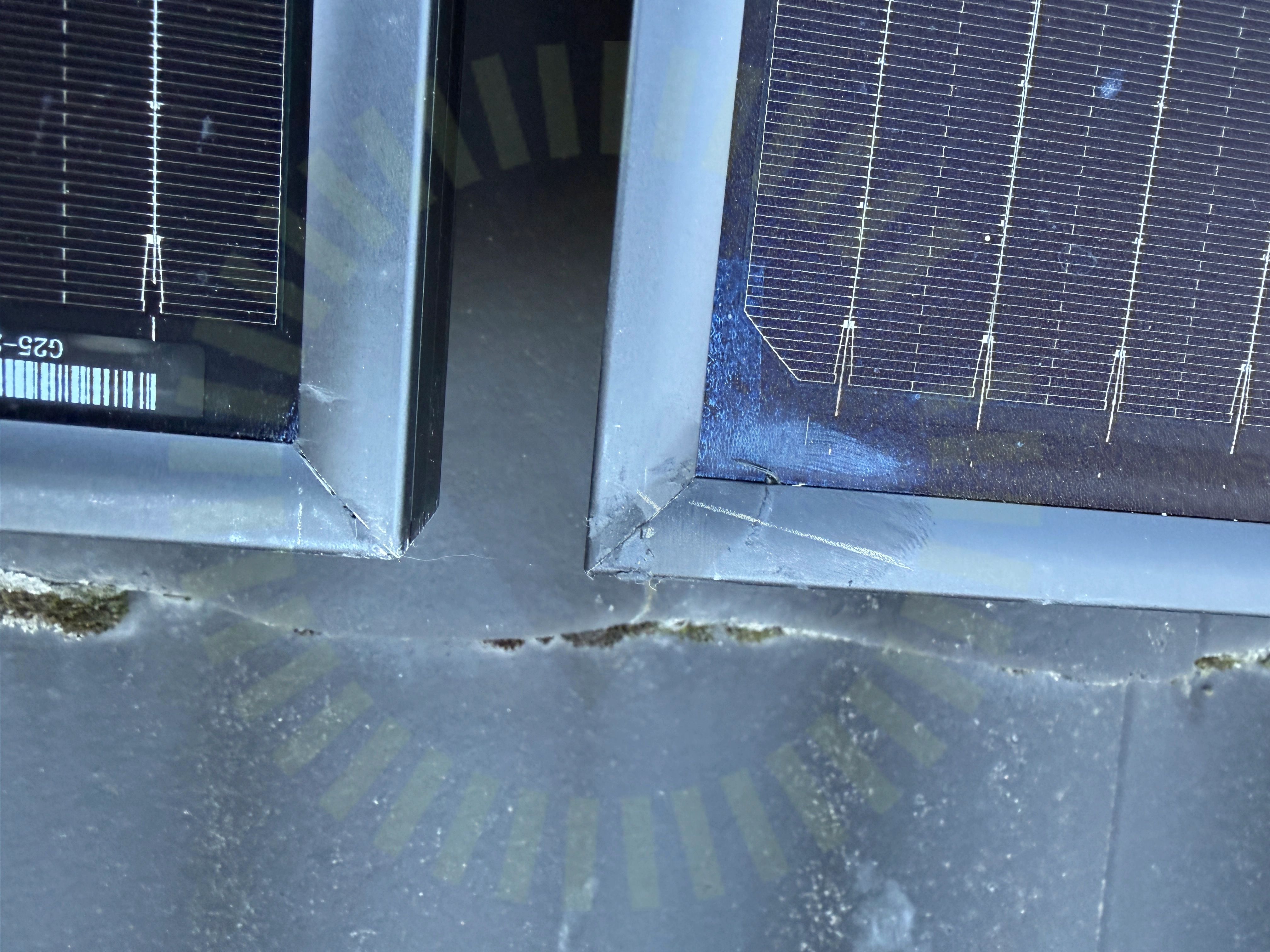

5.1 Skador på panel

Inte godkänd

Ramar på paneler har repor och pressningen på en av panelerna glipar.

Godkända kontrollpunkter

13/15

DräneringshålFöremål mot bakstyckeKlämmornas placeringKlämmornas storlekKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablaget böjradiePanelramar separeradeSkuggaSpänningar i ramStress på kontakterSträngförläggning

Ej tillgängligt vid besiktning

1/15

Förbindelse av kontakter

Undercentral

Godkända kontrollpunkter

6/6

FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
