Besiktningsrapport

8.3

Installation genom

EcoKraft

Datum

13 juni 2024

Ort

Hammenhög, Skåne län

Kopplingslåda böjradie

Kabeluppfästning

Kopplingslåda böjradie

+ 4

88% godkända12% ej godkända

Om installationen

PanelerLuxor: EcoLine M108

MontagesystemRenusol: MS+

MontagesystemK2: SingleRail: Single Hook 3S

VäxelriktareSunGrow: SG5-12RT

TillbehörSäkerhetsbrytare AC

TillbehörUndercentral

Installerad av EcoKraft som har ett medelhögt snittbetyg på 8.8 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Ej tillgängligt vid besiktning

1/3

Avtal

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7

Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Tak 1, Luxor: EcoLine M108

Anmärkningar

1/16

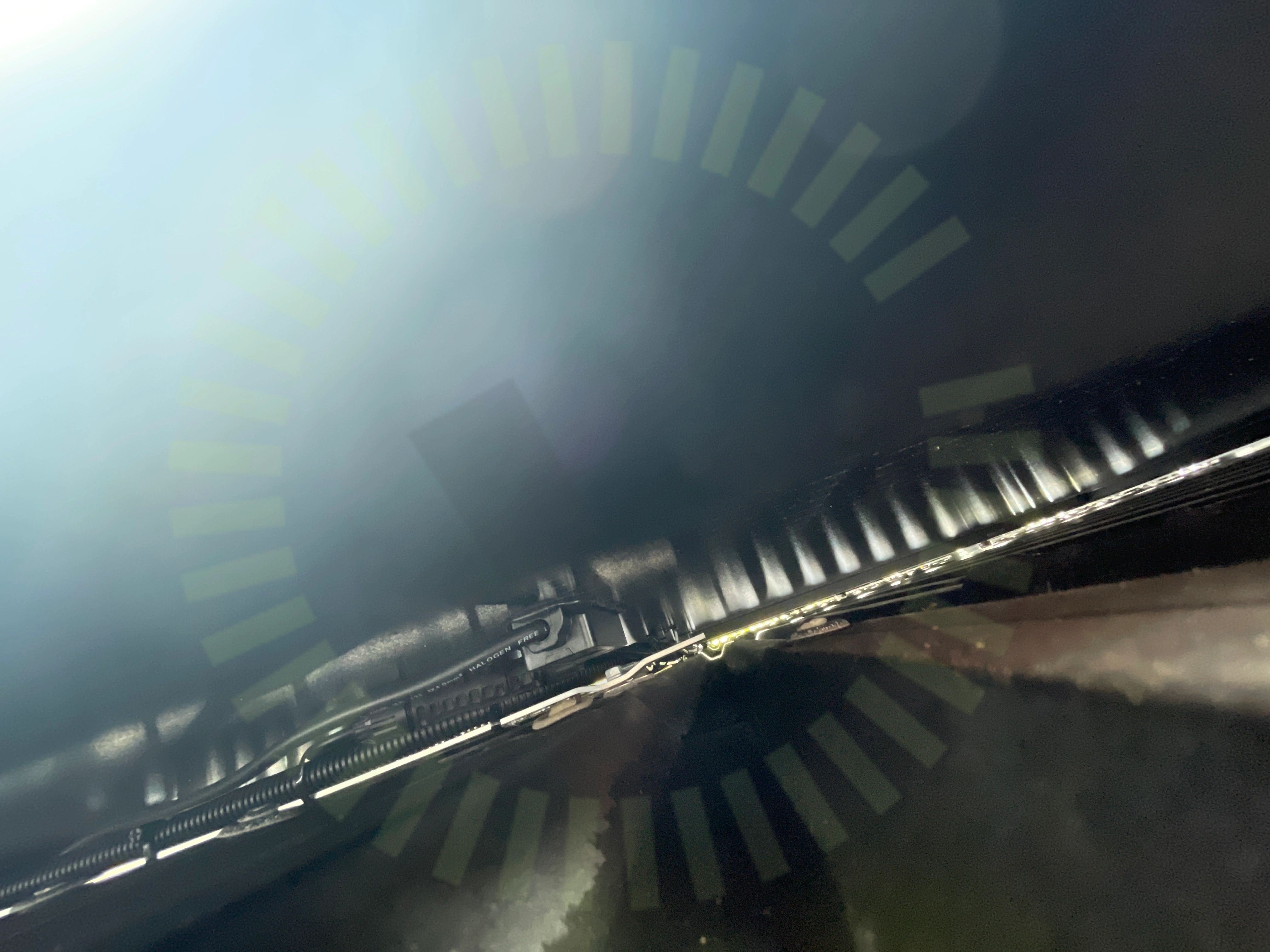

3.1 Kopplingslåda böjradie

Inte godkänd

Böjradien från kopplingslådan är för skarp.

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

14/16

Böjradie kablageDragavlastadeDräneringshålFästens placeringFöremål mot bakstyckeKlämmornas överlappningKontaktdonMellanrumSkadaSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Ej tillgängligt vid besiktning

1/16

Förbindelse av kontakter

Tak 1, Renusol: MS+

Anmärkningar

4/18

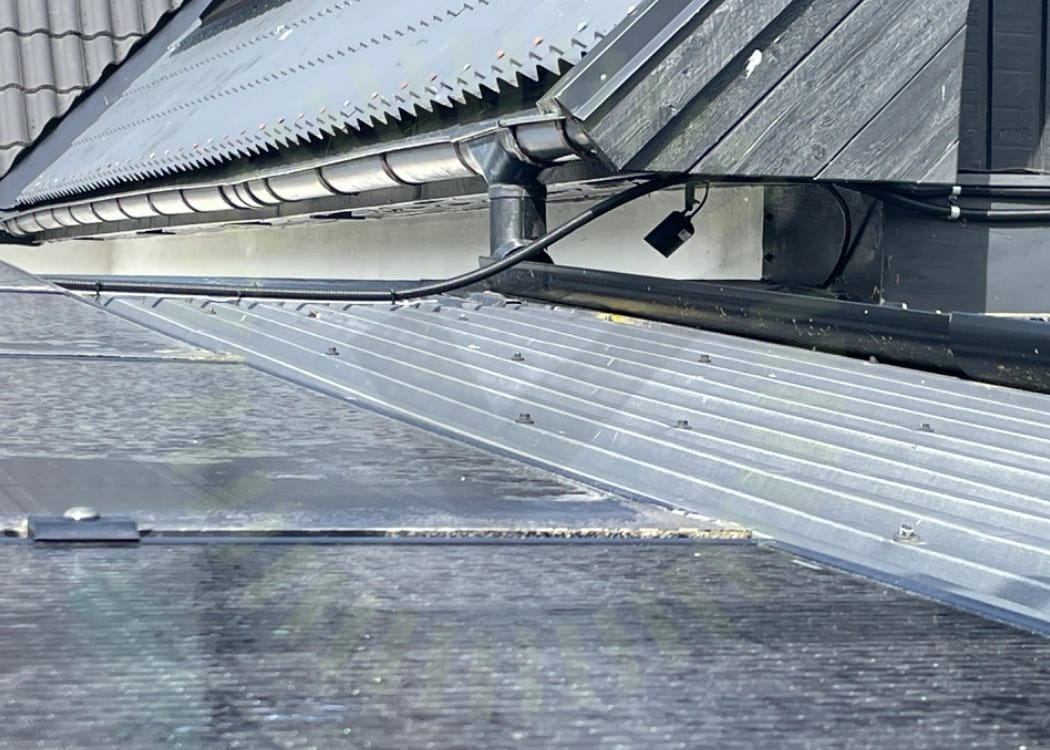

4.1 Kabeldragning mellan takytor

Inte godkänd

Kabeldragning mellan takytor är inte lämpligt fastsäkrad. Utsätts för vind och snö påverkan.

SS 436 40 00 (712.522.101)

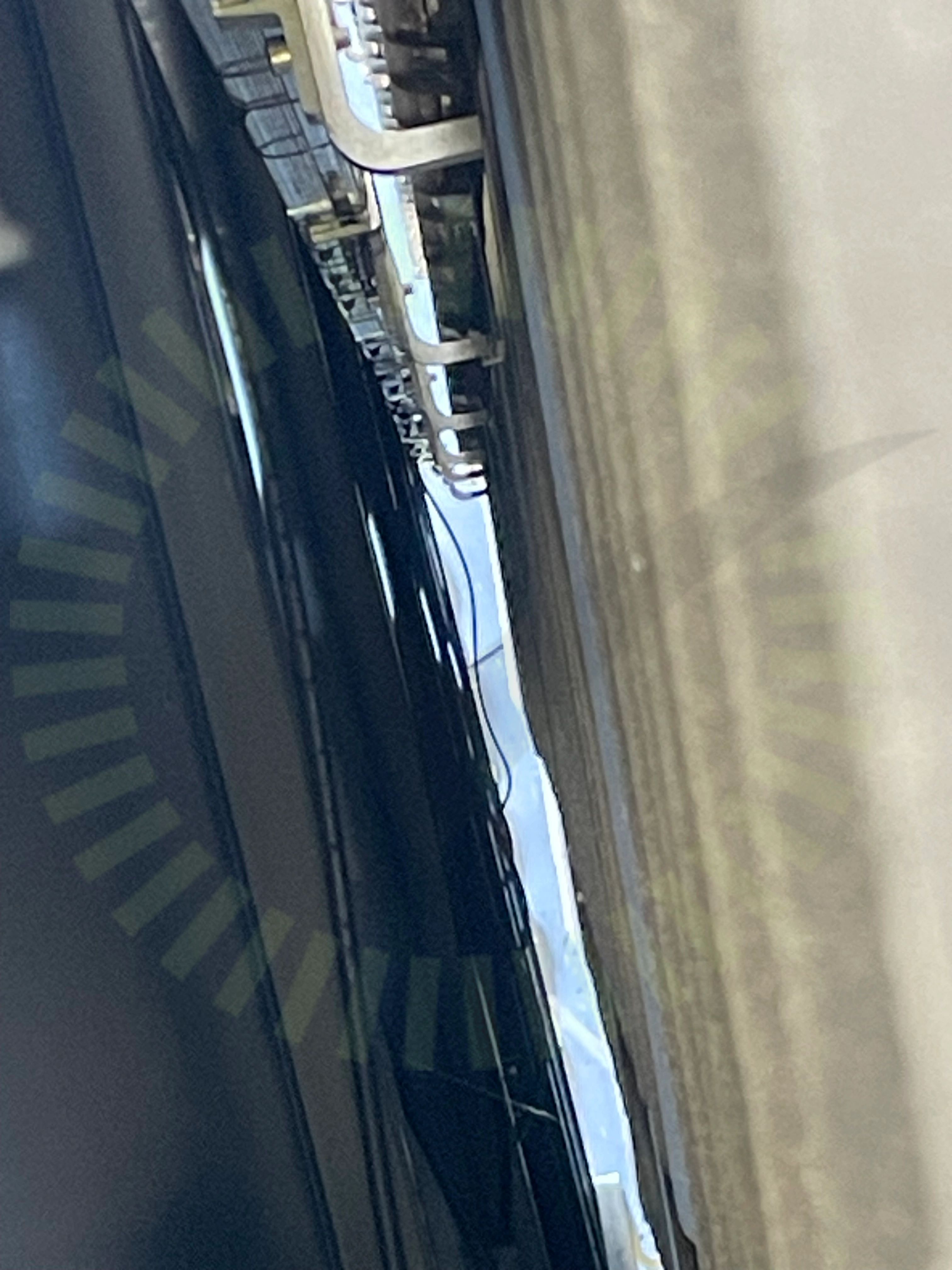

4.2 Kabeluppfästning

Inte godkänd

Kablage ligger på yttertaket vid flertalet ställen.

SS 436 40 00 (712.522.101)

4.3 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

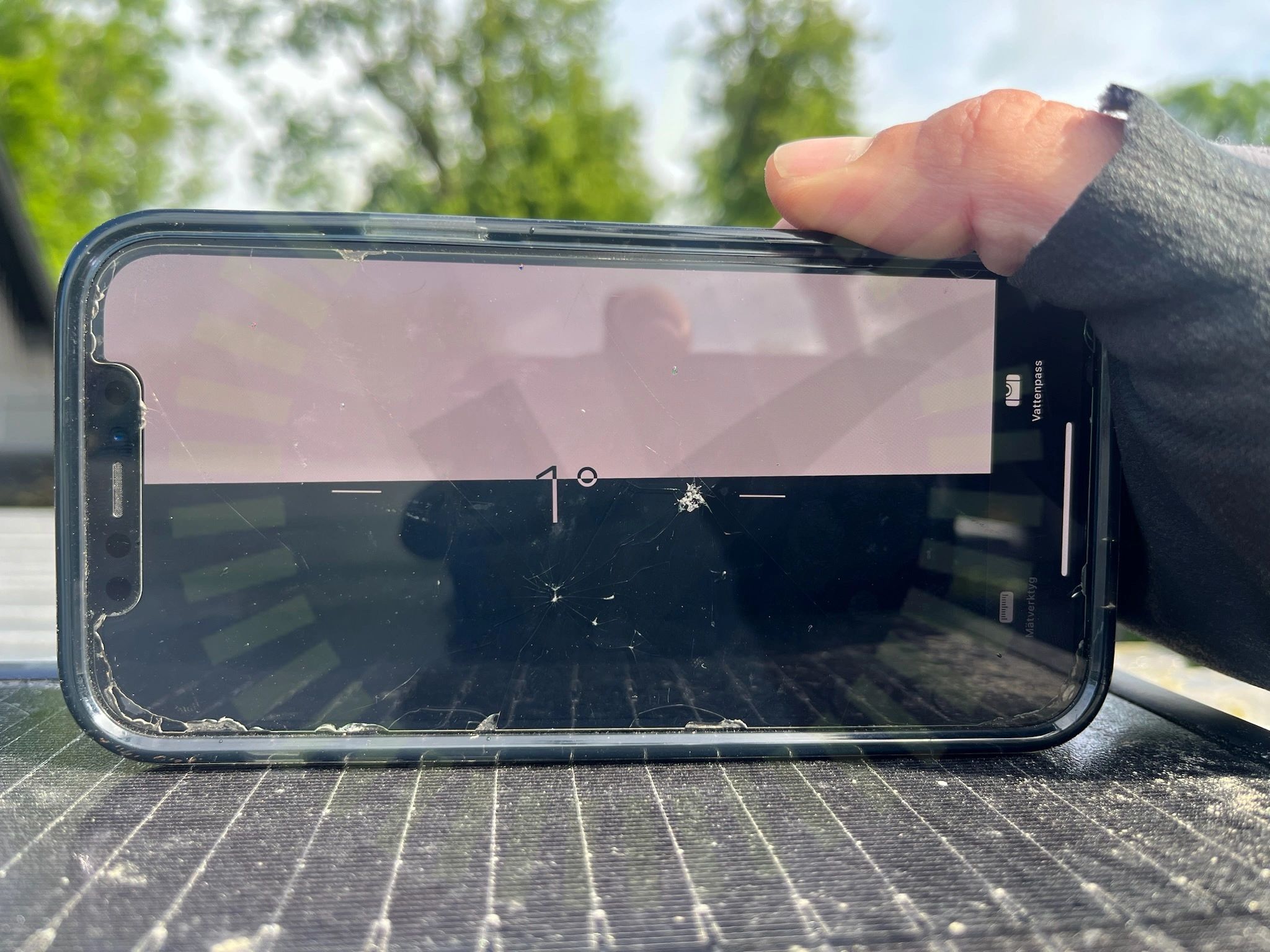

4.4 Takets lutning

Inte godkänd

Takets lutning överensstämmer inte med tillverkarens krav för valt montagesystem.

Renusol: All Languages MS+ Installation Guide 20210712, sida 4

Godkända kontrollpunkter

14/18

Använd plåtskruvDC kabel förläggningFrämmande materialFöremål mellan skena och panelramInfästningarnas placeringKlämmans placering i skenaMittklämmorPlaceringPlåtens tjocklek och formPlåtinfästningSkadorTyp av infästningVäderbeständigt materialÄndklämmor

Tak 2, K2: SingleRail: Single Hook 3S

Anmärkningar

4/25

5.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd. Kablar hänger långa sträckor utan uppfästning.

SS 436 40 00 (712.522.101)

5.2 Skenornas överhäng

Inte godkänd

Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.

Snö- och vindlastberäkning

5.3 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

5.4 Takkrokarnas CC

Inte godkänd

Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.

Snö- och vindlastberäkning

Godkända kontrollpunkter

14/25

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKlämmans placering i skenaMittklämmorPlaceringSkadorSkenans utstick för klämmaSkenornas infästningSkenskarvarTakets lutningUnderliggande takpannaVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

7/25

Infästning utanför takstolInfästningarKabeldragning mellan takytorSkruvar korrektTakgenomföringTakstolsinfästningTvådelad takkrok

Tak 2, Luxor: EcoLine M108

Anmärkningar

1/15

6.1 Kopplingslåda böjradie

Inte godkänd

Böjradien från kopplingslådan är för skarp.

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

14/15

Böjradie kablageDräneringshålFästens placeringFörbindelse av kontakterFöremål mot bakstyckeKlämmornas överlappningKontaktdonMellanrumSkadaSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Undercentral

Anmärkningar

1/6

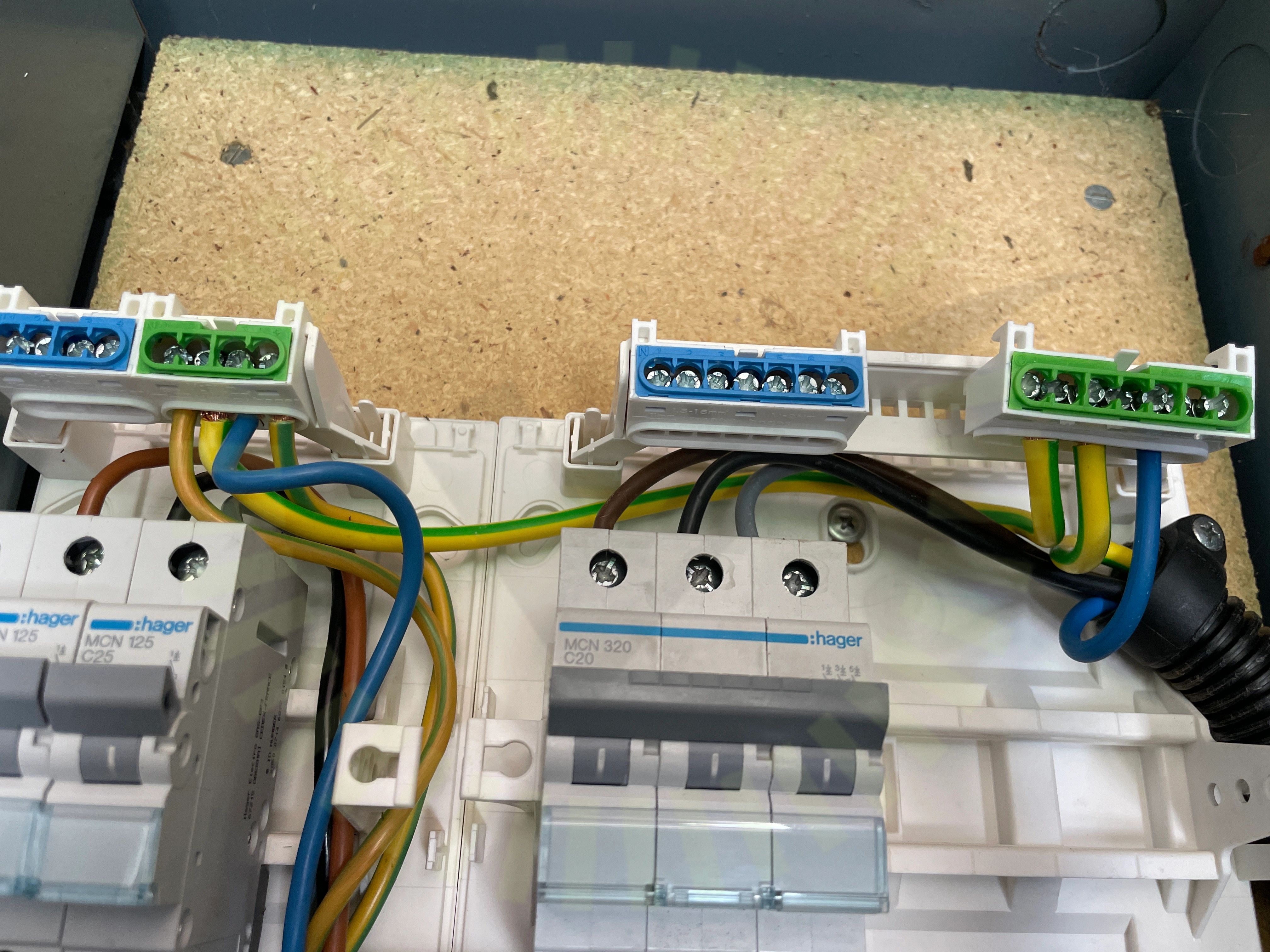

7.1 PEN-ledare

Inte godkänd

Installation utförd med fyrledarsystem. PEN ledare är inte korrekt uppmärkt.

SS 436 40 00, utgåva 4 (543.4.1)

Godkända kontrollpunkter

5/6

InfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

1/4

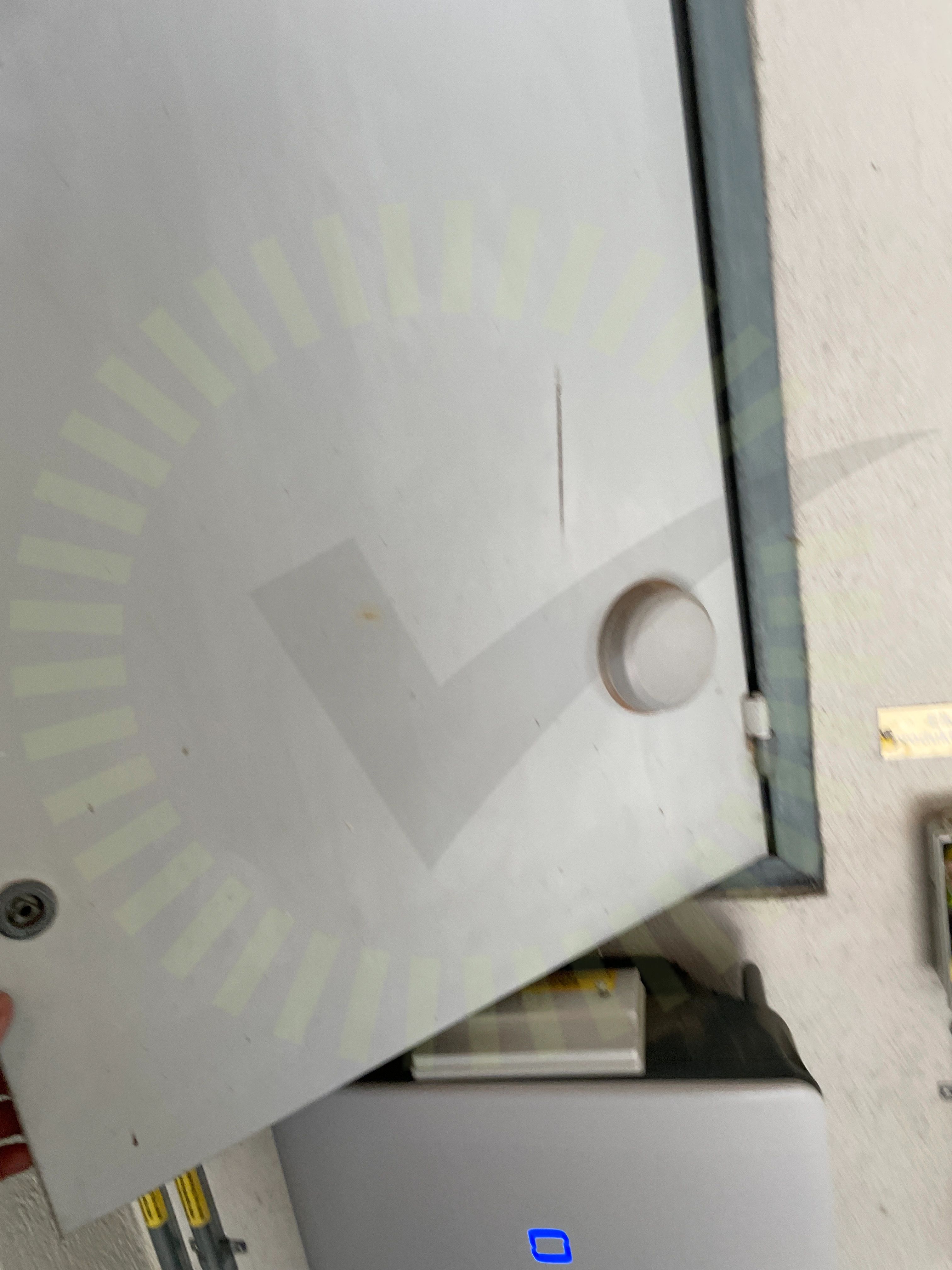

8.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)

Godkända kontrollpunkter

3/4

Missvisande varselmärkningVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

2/35

9.1 DC Max Ström

Rekommendation

Strängens maximala ström överstiger växelriktarens specifikationer vilket leder till något förlorad produktion.

SG3.0-20RT-UEN-Ver18-202212, Sida 112-121

9.2 Dubbel matning

Inte godkänd

Huvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln kan hantera.

SS 436 40 00 (312.2.1.2 / 512.1.2)

Godkända kontrollpunkter

32/35

AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Min SpänningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSäkringsdimensionTillgänglighetVäderbeständigt materialVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

1/35

Strängdesign
