Besiktningsrapport

9.4

Installation genom

Soldags

Datum

16 mars 2023

Ort

Älta, Stockholms län

Fästens placering

Dragavlastade

Kabeluppfästning

Kontakter

96% godkända4% ej godkända

Om installationen

PanelerLuxor: EcoLine M108 (400 - 420 W)

MontagesystemK2: SingleRail: CrossHook 3S

VäxelriktareHuawei: SUN2000-(3-10KTL)-M1

BatteriHuawei: LUNA2000-5-15-S0

TillbehörElmaterial: Kapsling

TillbehörSmartmätare: CHINT DTSU666

Installerad av Soldags som har ett högt snittbetyg på 9.0 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Elmaterial: Kapsling

Godkända kontrollpunkter

8/8

BrytareBöjradieFörskruvningarInfästningIP-KlassningPlaceringTermisk påverkanYttre påverkan

Huawei: LUNA2000-5-15-S0

Godkända kontrollpunkter

14/14

AvståndAvstånd till växelriktareBatteri PEFastsäkring av produktInfästningInternet KabelKontakterRakt ståendeSkadorSmart Power SensorTemperaturUtrymmeVäderskydd

Huawei: SUN2000-(3-10KTL)-M1

Anmärkningar

1/37

3.1 Kontakter

Inte godkänd

Kontakter är inte monterade enligt tillverkarens anvisningar.

Tillverkarens anvisningar

Godkända kontrollpunkter

36/37

AC anslutning växelriktareAC BöjradieAC GenomföringarAC Kablage dimensioneringAC Kablage förläggningAC kablage skadaAC kablage skarp kantAvstånd närliggande objektAvstånd till havAvtalBakomliggande materialDC Genomföringar DC Kablage egenskaperDC Kablage förläggningDC Kablage skadaDC Kablage skyddDC Kontakter anslutningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktHuvudsäkringInformering av solcellerInfästningJordning av chassiLedare FastspändaMärkningMätprotokoll DCPlaceringSträngschemaSäkringsdimensionTillförlitligt fästVarning för backspänningVarning för likspänningVentilation

K2: SingleRail: CrossHook 3S

Anmärkningar

1/27

4.1 Kabeluppfästning

Inte godkänd

Kablar är monterade så att det finns risk att kablaget skadas över tid.

SS 436 40 00 (712.521.101 och 522.8.4)

Godkända kontrollpunkter

25/27

Använd skruv för klämmaFrämmande materialInfästningarKlämmans placering i skenaMittklämmorPanelramens höjdShimsSkada på klämmorSkadorSkarp kantSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSkruvar korrektSkyddSnö- och VindlastberäkningTakets lutningTakkrokarnas CCTakstolsbreddTakstolsinfästningTvådelad takkrokUnderliggande takpannaVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

1/27

Takgenomföring

Luxor: EcoLine M108 (400 - 420 W)

Anmärkningar

2/17

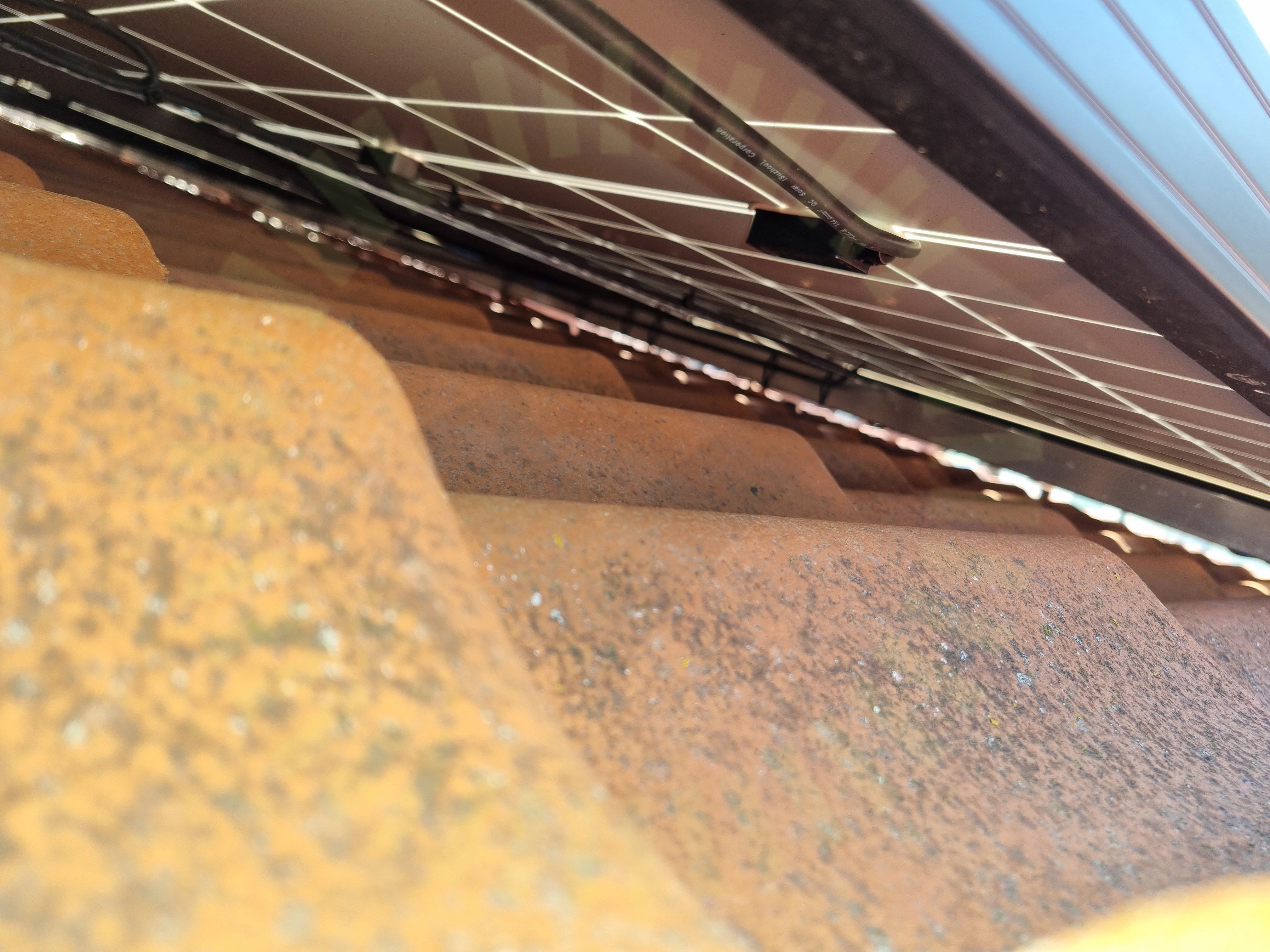

5.1 Dragavlastade

Inte godkänd

Ledare i ett system ska vara avlastade så att ledare inte skadas eller anslutning utsätts för dragbelastningar.

Luxor Installationsmanual. 2022-06. Sida 26.

5.2 Fästens placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon.

Luxor Installationsmanual. 2022-06. Sida 20.

Godkända kontrollpunkter

14/17

Böjradie kablageDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas överlappningKontakterKopplingslådaMellanrumPunktbelastningSkadaSkadorSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/17

Strängförläggning

Smartmätare: CHINT DTSU666

Godkända kontrollpunkter

1/1

Smartmätare
