Besiktningsrapport

8.9

Installation genom

Nova Solar

Datum

16 april 2025

Ort

Lerum, Västra Götalands län

Skadat kablage

Fastsäkring av produkt

Underliggande takpanna

+ 5

91% godkända9% ej godkända

Om installationen

PanelerTrina: TSM-NEG9RC.27

MontagesystemVan Der Valk: Strongline Heavy Duty roof hook

BatteriSigeEnergy: SigenStor EC 5.0-25.0 TP

TillbehörEastron: Sigen Sensor TP-CT120-DH

Installerad av Nova Solar som har ett högt snittbetyg på 9.6 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3

AvtalMätprotokoll DCSträngschema

Batteri

Godkända kontrollpunkter

5/5

KåporPlacering bärighetSammansättning av komponenterSkadorTillgång till batteriet

Smartmätare

Godkända kontrollpunkter

5/6

Anslutning av CT klämmorFastsäkring av produktMatning till smartmätareSignalkabel till växelriktarenSkador signalkablage

Ej tillgängligt vid besiktning

1/6

Placering av CT klämmor

Tak 1, Trina: TSM-NEG9RC.27

Godkända kontrollpunkter

13/14

DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/14

Strängförläggning

Tak 1, Van Der Valk: Strongline Heavy Duty roof hook

Anmärkningar

3/23

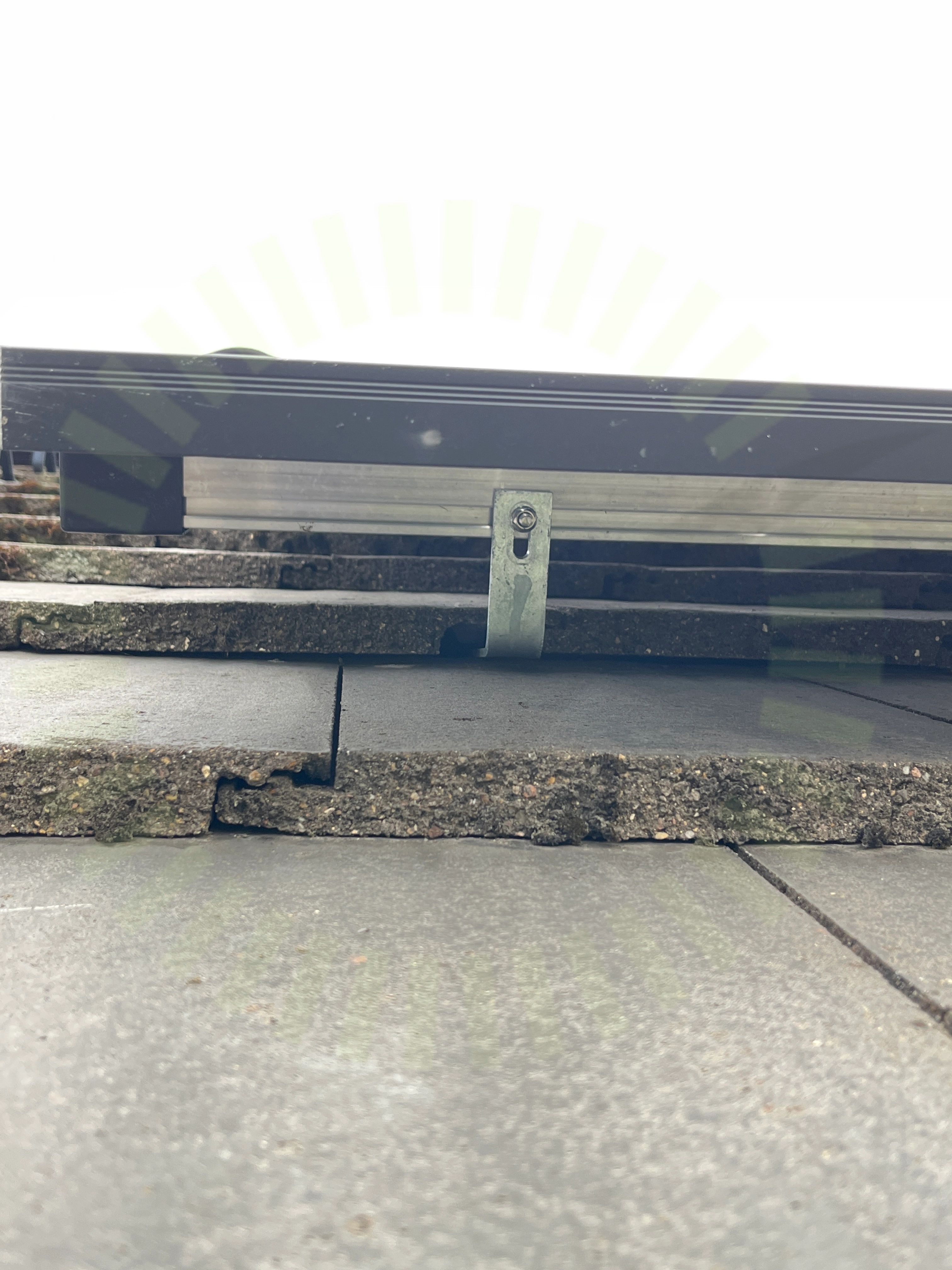

5.1 Skador

Inte godkänd

Pannan är slipad fel så pannorna lyfter.

5.2 Skenornas infästning

Inte godkänd

T-bulten sitter inte korrekt i skenan.

Installation manual – ValkPitched - roof tiles [Clamp] v1.4 sida 17

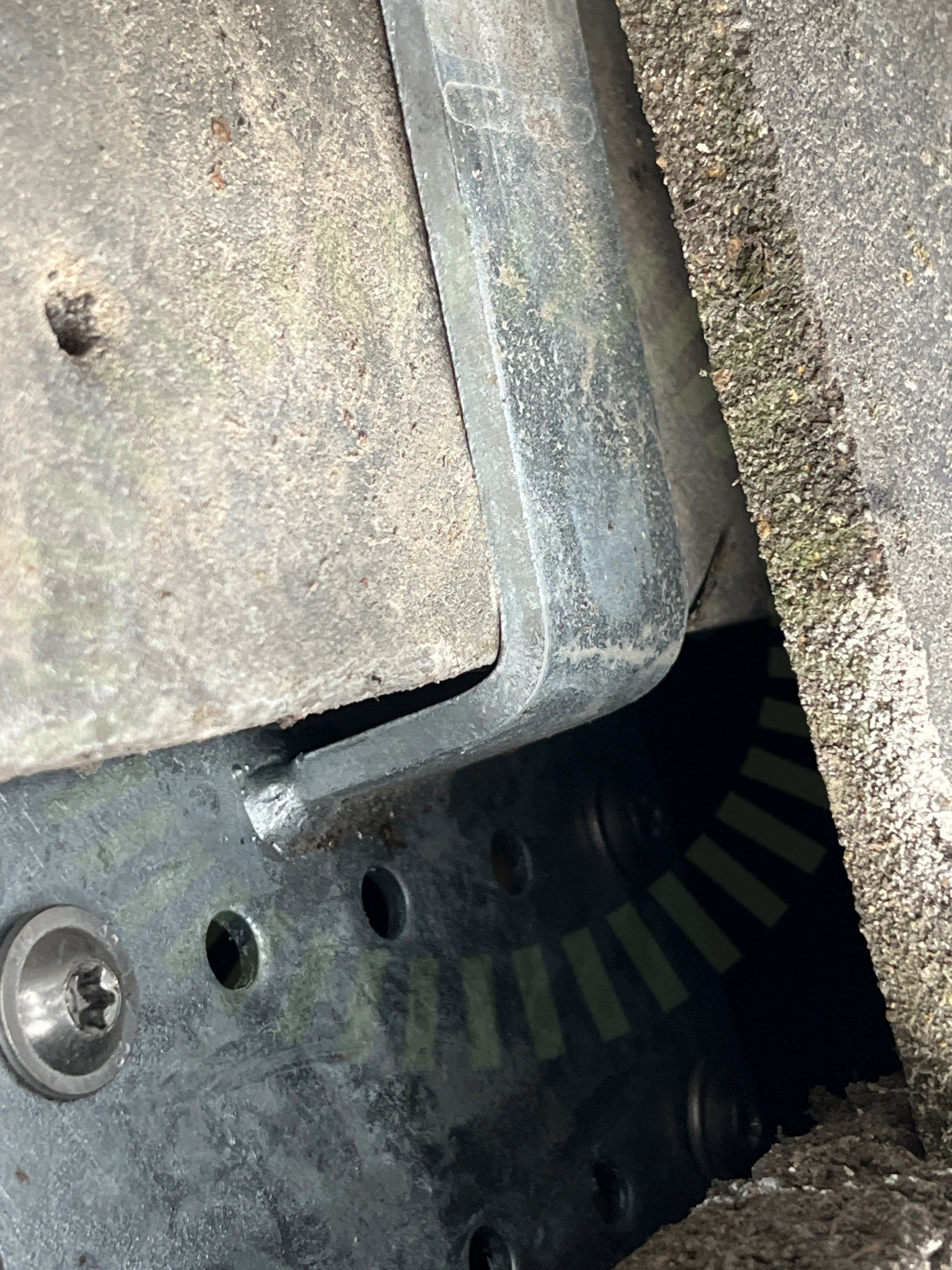

5.3 Underliggande takpanna

Inte godkänd

Felaktigt avstånd mellan takkrok och underliggande takpanna. Krokar ligger mot underliggande takpanna.

Installation manual – ValkPitched - roof tiles [Clamp] v1.4 sida 16

Godkända kontrollpunkter

18/23

Blandning av takkrokarDC kabel förläggningDistansplatta takkrokFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningMittklämmorPlaceringSkenans utstick för klämmaSkenornas överhängSkenskarvarSnö- och VindlastberäkningTakets lutningTakgenomföringTakkrokarnas CCVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

2/23

Infästning utanför takstolTakstolsinfästning

Varselmärkning

Anmärkningar

1/4

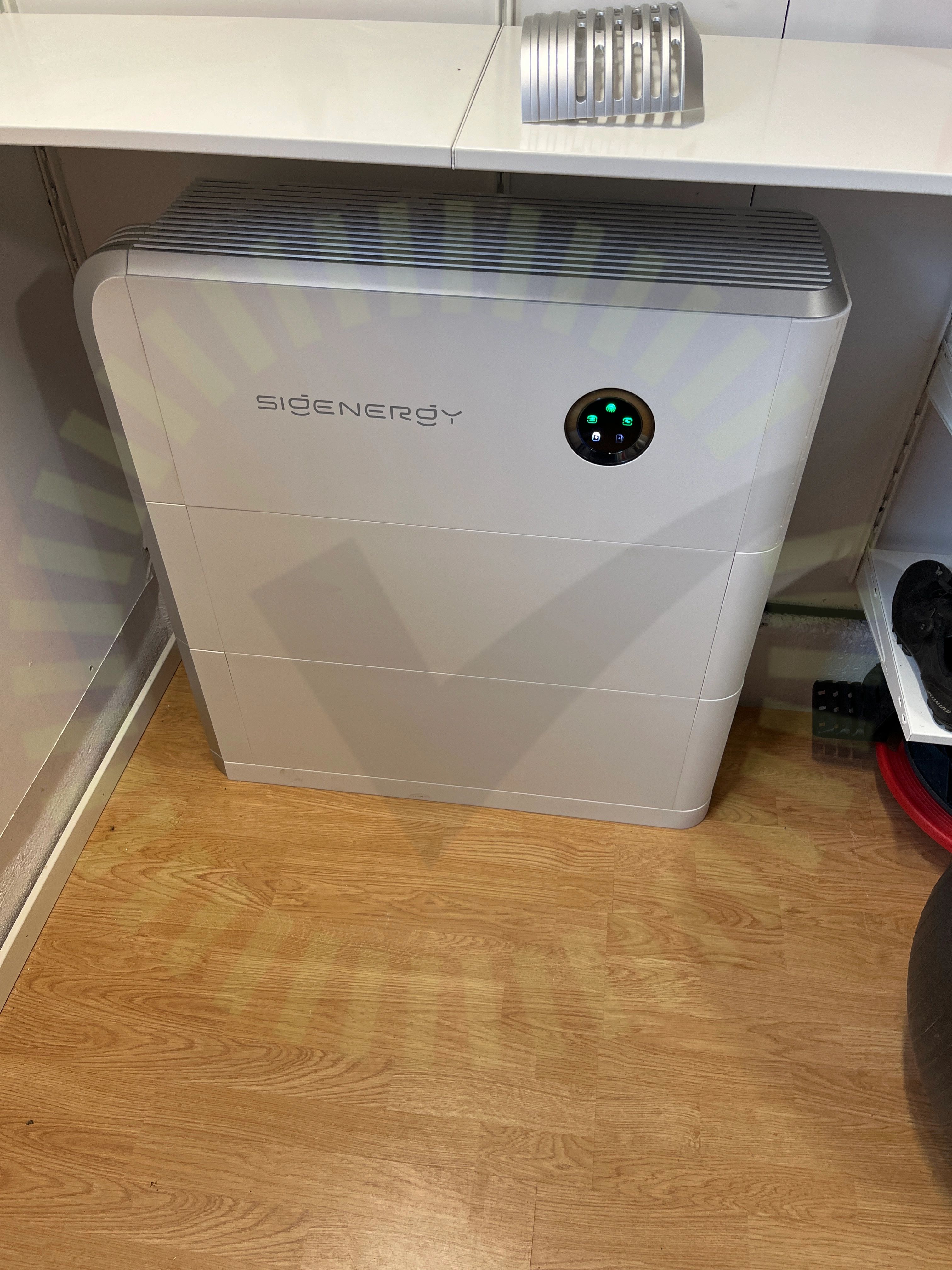

6.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

3/4

Informering av solcellerMissvisande varselmärkningVarning för backspänning

Växelriktare

Anmärkningar

5/36

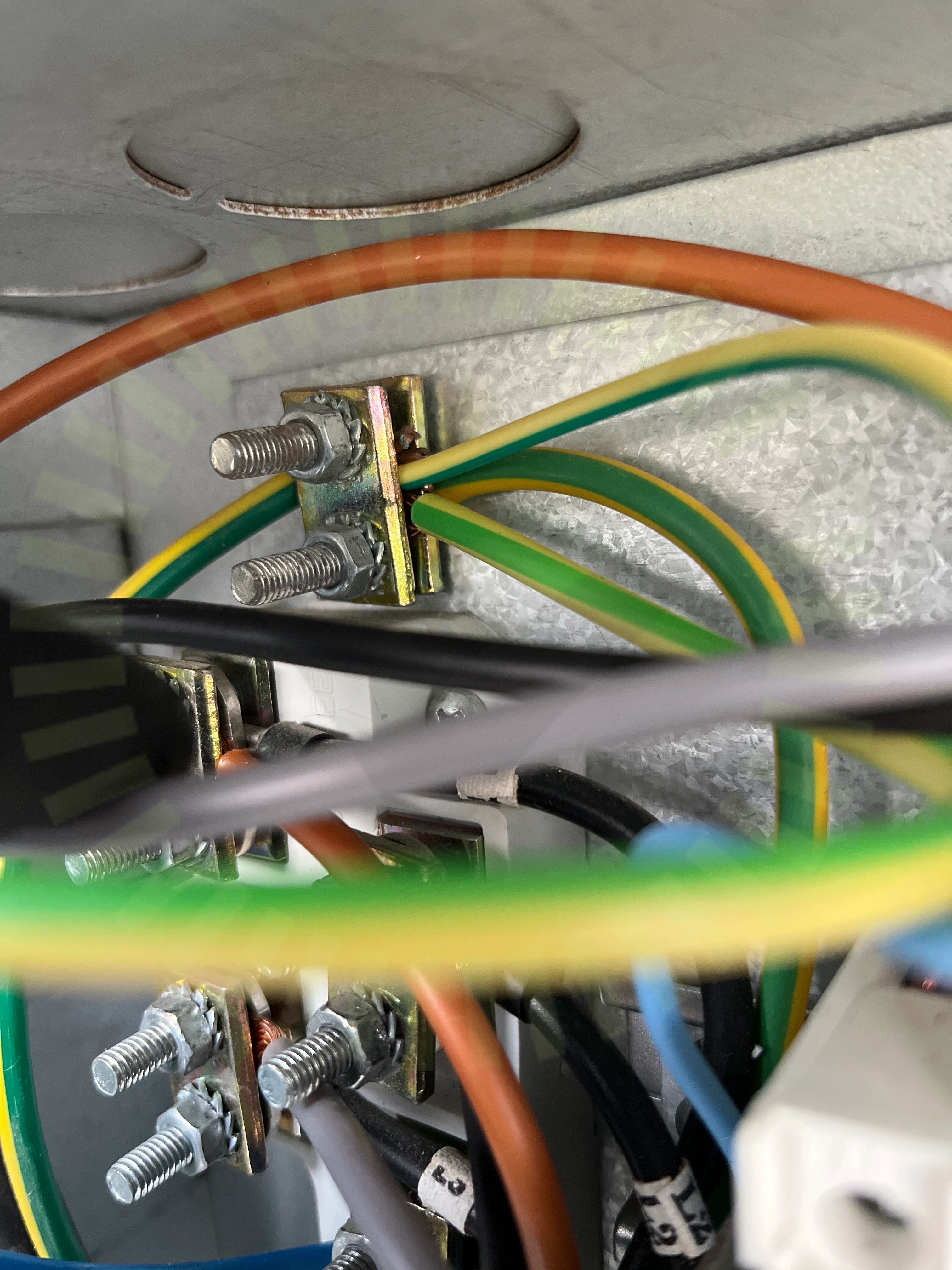

7.1 Anslutning av ledare

Inte godkänd

Mångtrådig ledare är ansluten i samma plint som solid ledare. Mångtrådiga ledaren är inte lämpligt fastsäkrad.

SS 436 40 00 (134.1.4)

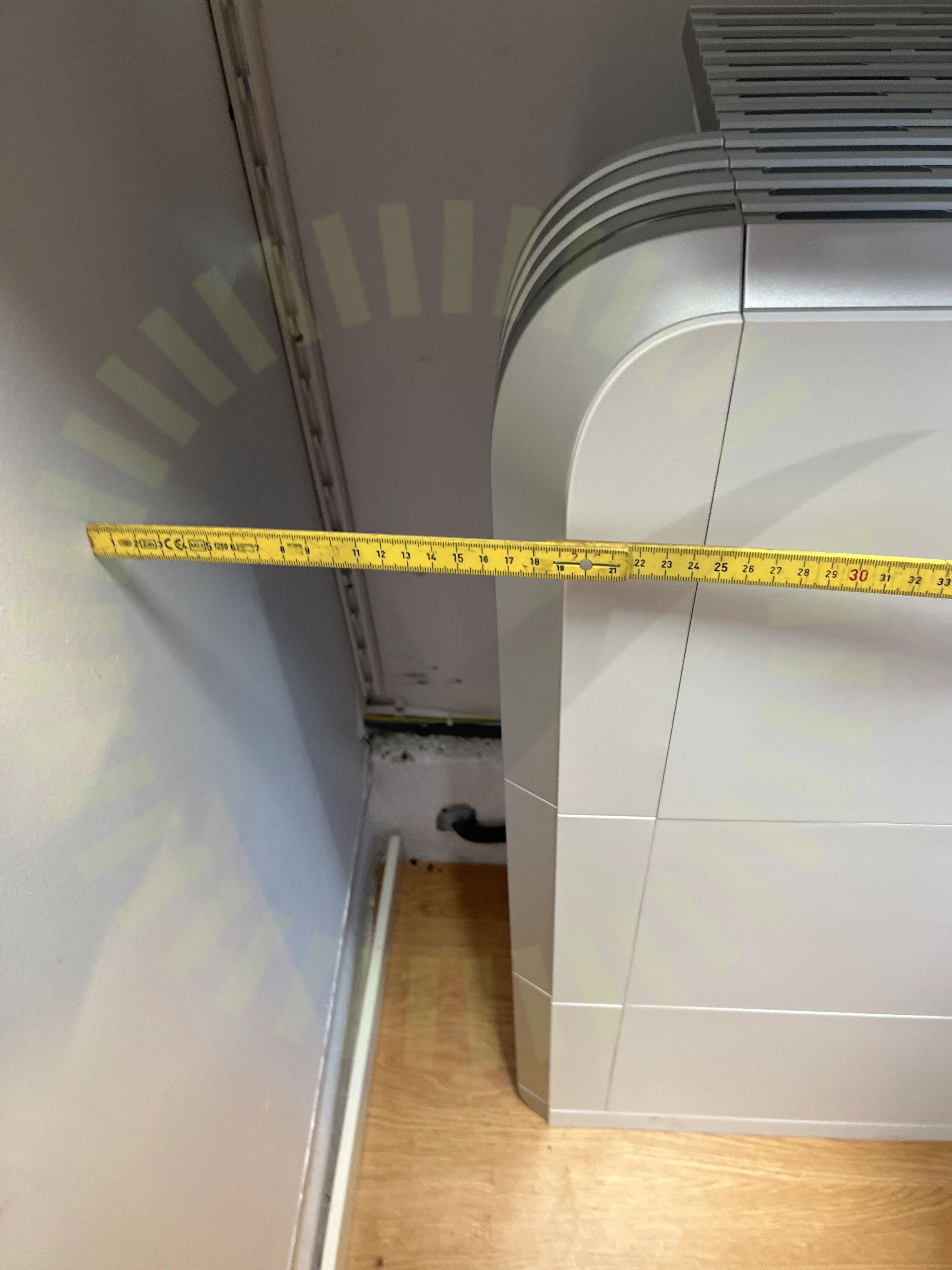

7.2 Avstånd närliggande objekt

Inte godkänd

Produkten har för lite fritt utrymme i sidled.

User manual ver 2.0 Sida 24

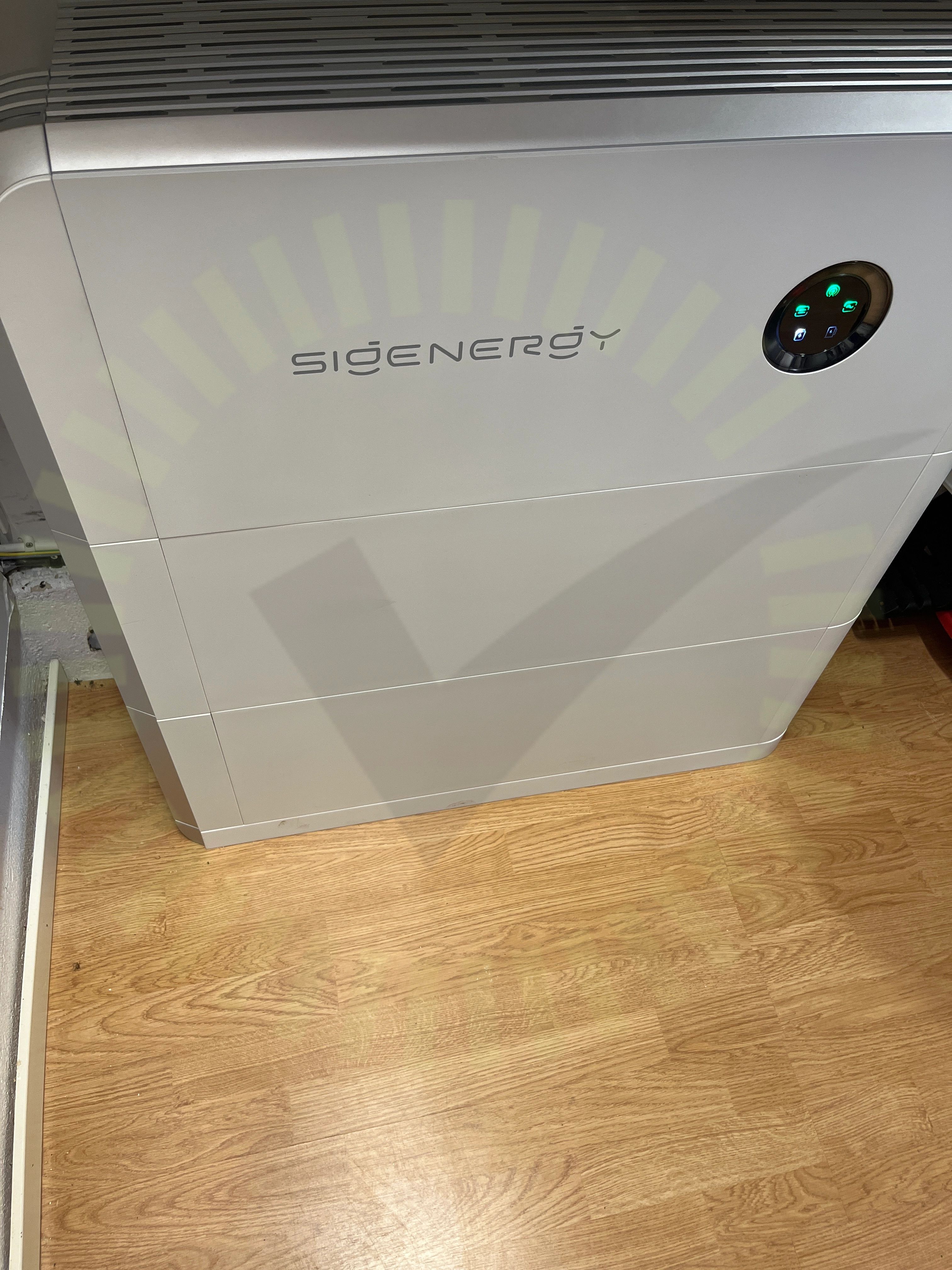

7.3 Bakomliggande material

Inte godkänd

Underliggande material uppfyller inte tillverkarens krav.

SigenStor Home Installation Guide Version: 02, Sida 8

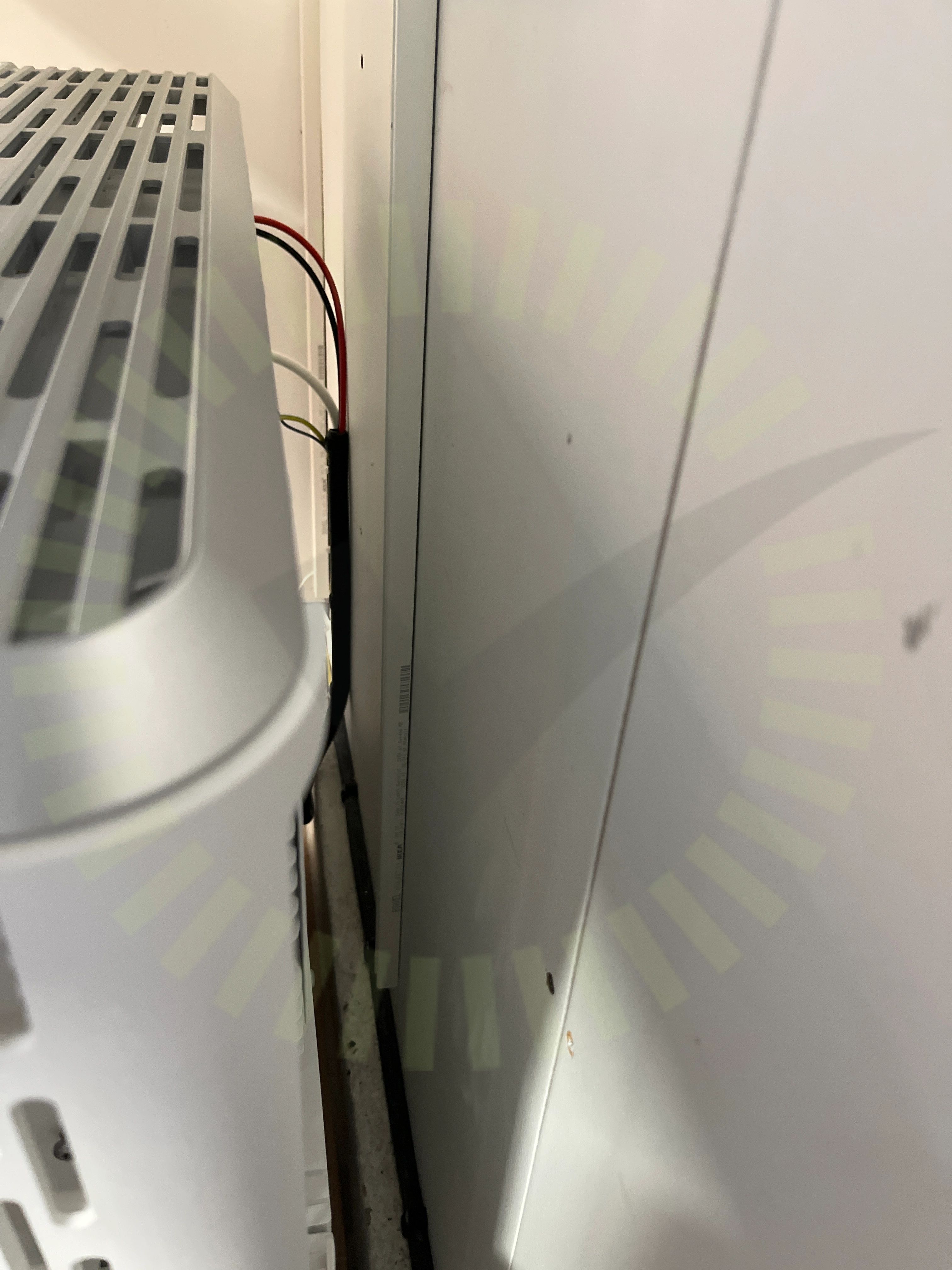

7.4 Fastsäkring av produkt

Inte godkänd

Växelriktaren är inte fastsäkrad ordentligt. Både golv och vägginfästning saknas.

SigenStor Home Installation Guide Version: 02, Sida 10-11 och 17-18

7.5 Skadat kablage

Inte godkänd

Ledare i kapsling är skadad.

Godkända kontrollpunkter

31/36

AC kablage förläggningAC Kablage förläggningAnslutning av växelriktareAvstånd till havetDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFörskruvningGenomföringarHuvudsäkringIdentifieringJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMax total effektMekanisk påverkanPlaceringSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäxelriktarens IP klassning
