Besiktningsrapport

8.7

Installation genom

Solsystem Sverige AB

Datum

21 juli 2023

Ort

Åsa, Hallands län

PEN-ledare

Föremål mot bakstycke

Kontaktdon

+ 6

90% godkända10% ej godkända

Om installationen

PanelerDMEGC: DM(XXX)M10-54HBB/-V

MontagesystemSchletter: Rapid Roof Hooks

VäxelriktareSAJ: R5 3-20K-T2

TillbehörSäkerhetsbrytare AC

TillbehörUndercentral

Installerad av Solsystem Sverige AB som har ett medelhögt snittbetyg på 8.4 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/1

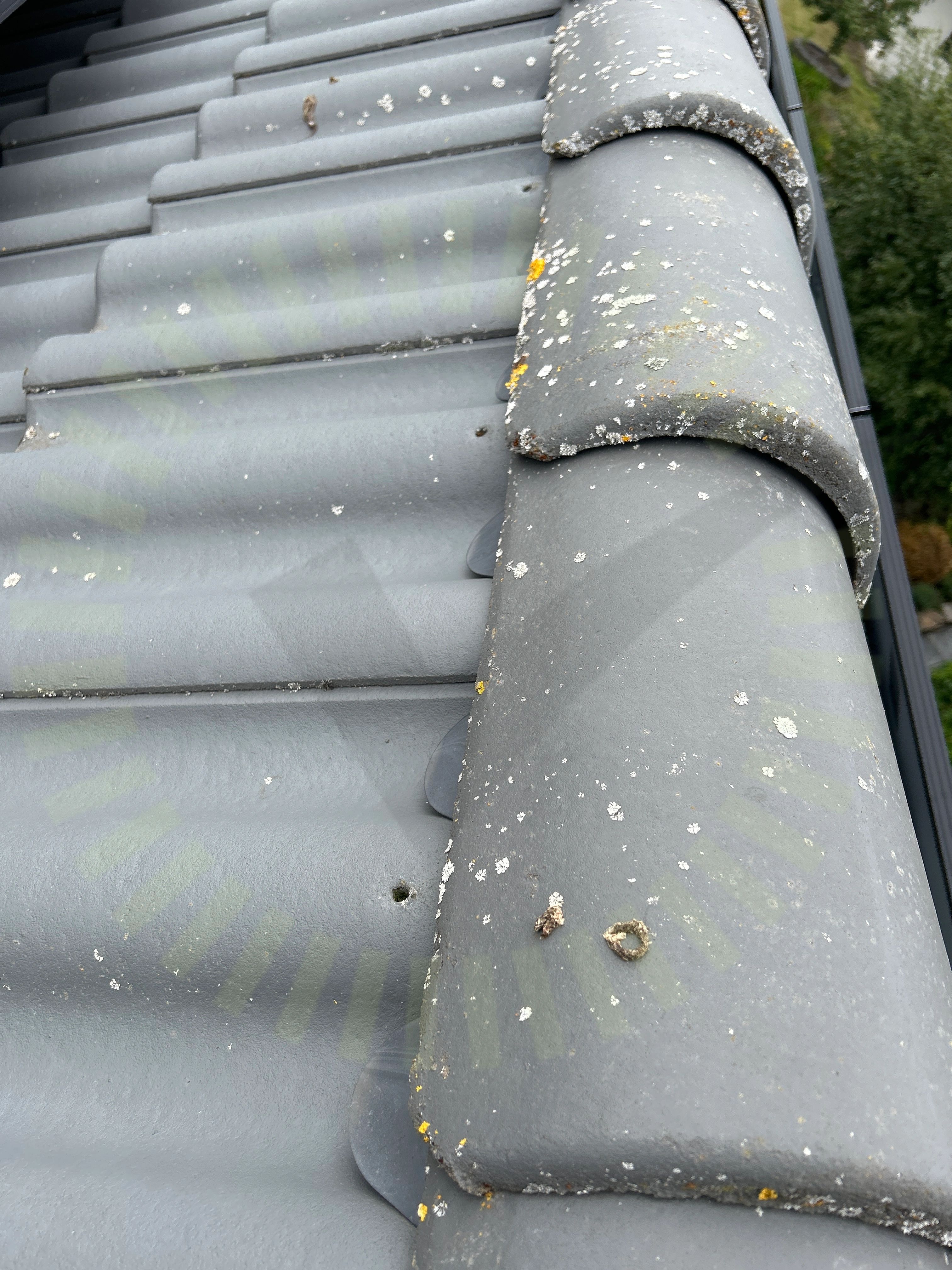

1.1 Takpannor ej ilagda korrekt

Inte godkänd

Taknockpannorna ej ilagda korrekt efter montage.

DMEGC: DM(XXX)M10-54HBB/-V

Anmärkningar

3/15

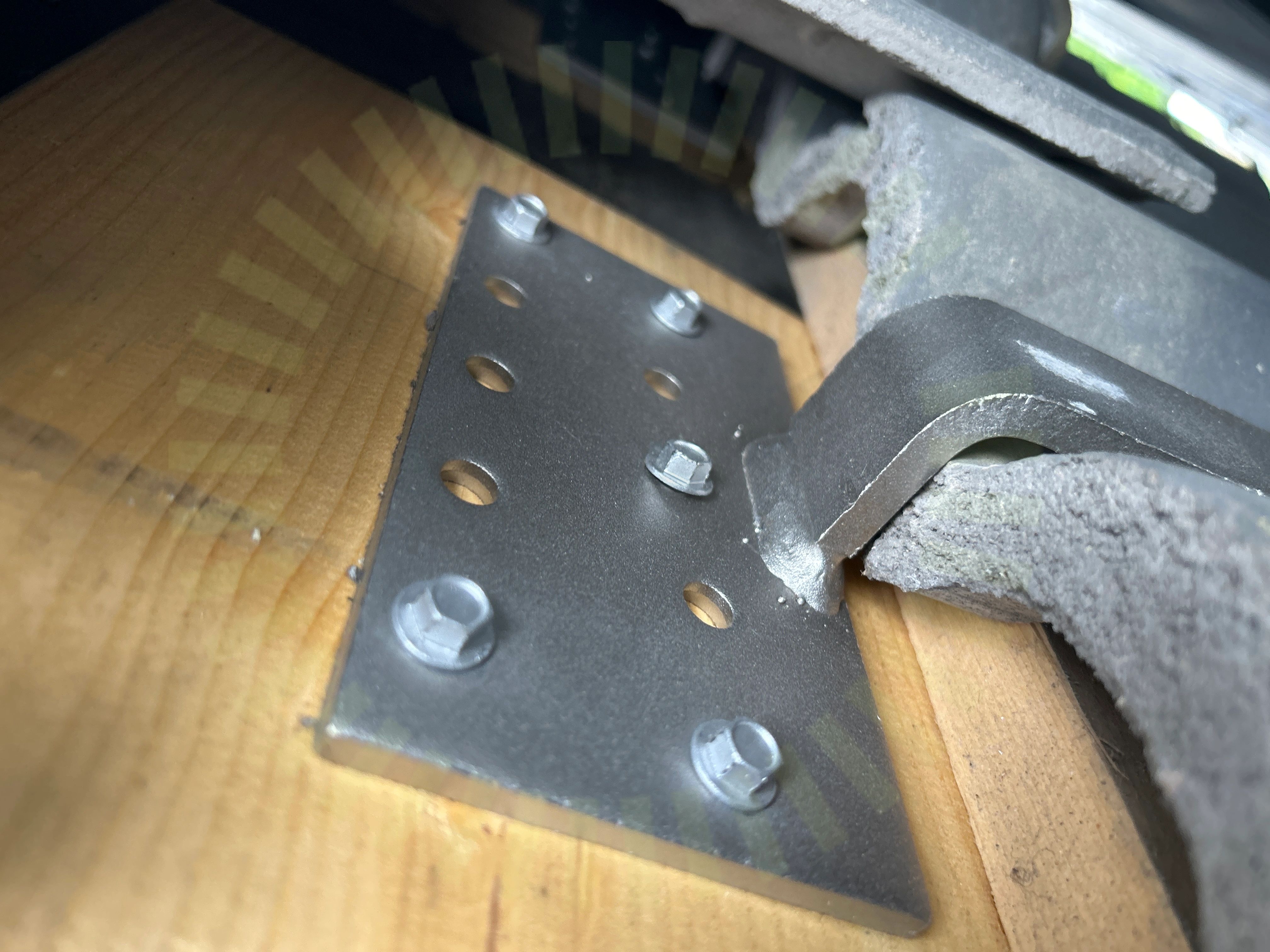

2.1 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens bakstycke. Detta kan skada panelen och påverka panelen långsiktigt.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202301, Sida 4

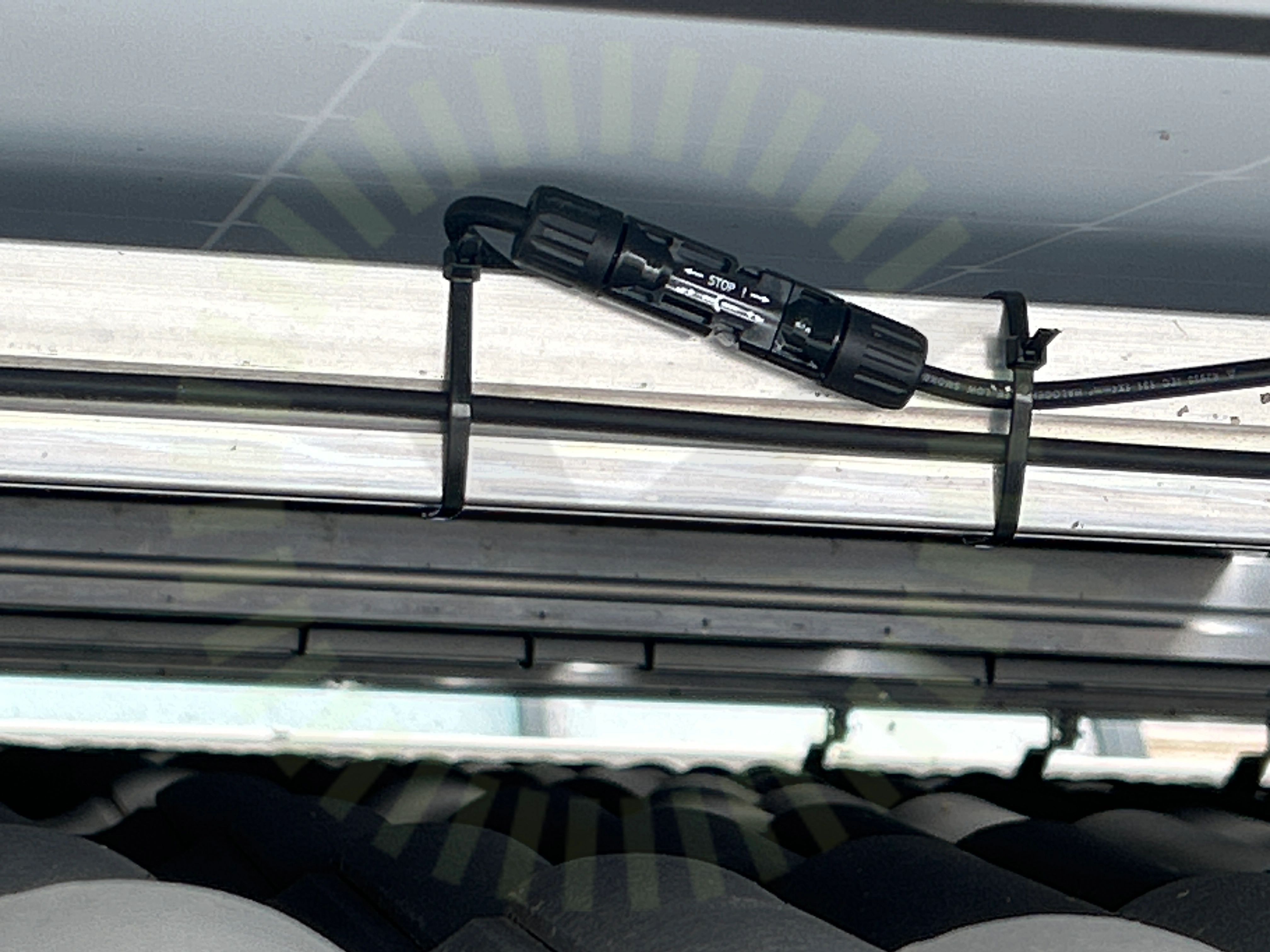

2.2 Panelkablagets böjradie

Inte godkänd

Minsta tillåtna böjradie för DMEGC panelkablar är 60 mm.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202301, Sida 7

2.3 Kontaktdon

Inte godkänd

Buntband ska inte placeras över kontaktdonens hölje.

Godkända kontrollpunkter

11/15

DräneringshålFästens placeringFörbindelse av kontakterKlämmans överlappningKlämmornas storlekKopplingslådaPanelramar separeradePunktbelastningSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/15

Strängförläggning

Panntak , DMEGC: DM(XXX)M10-54HBB/-V

Anmärkningar

1/1

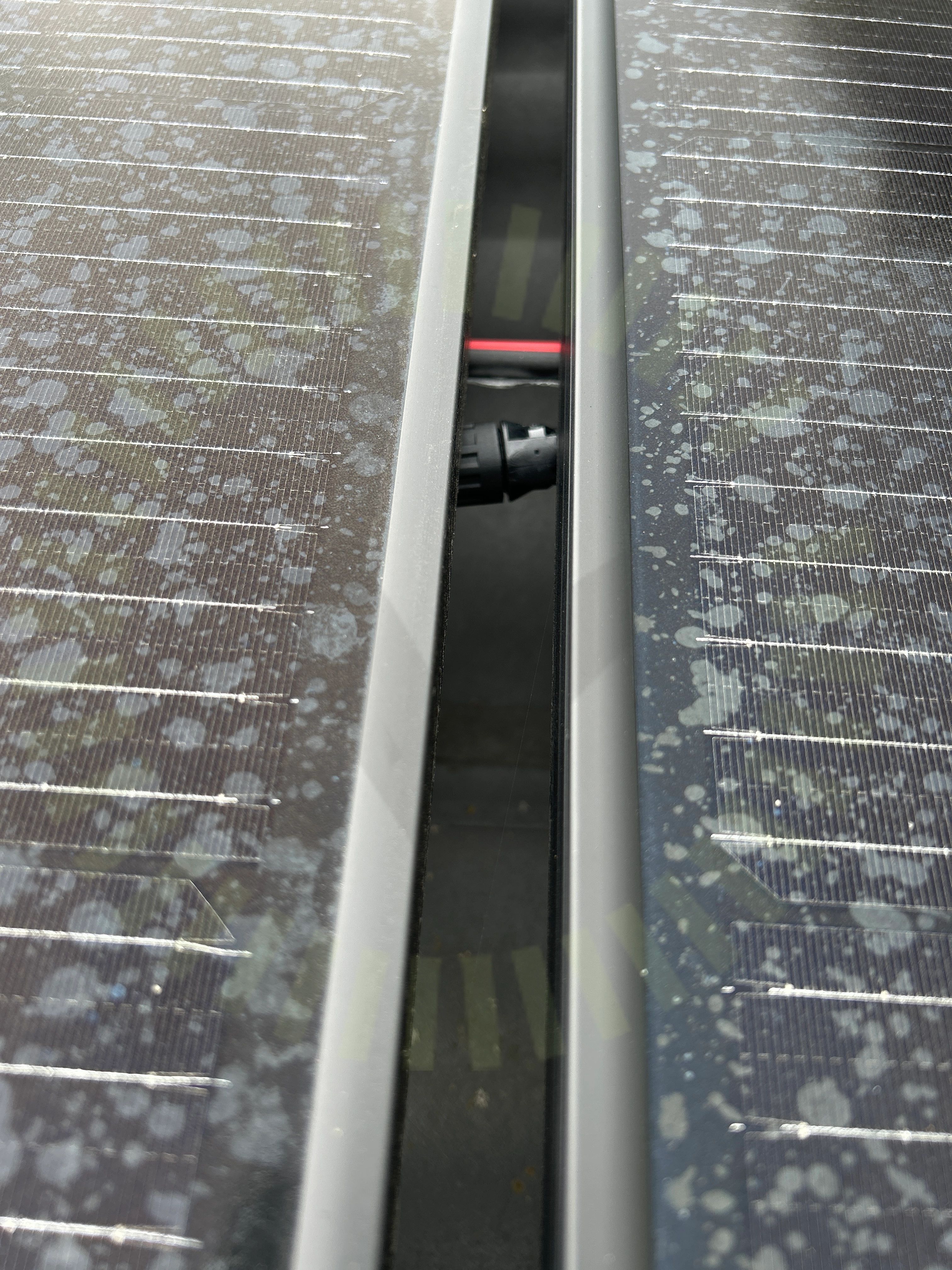

3.1 Dc kontakter oskyddade

Inte godkänd

Oskyddade kontakter mellan paneler.

SAJ: R5 3-20K-T2

Godkända kontrollpunkter

43/43

AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAvstånd närliggande objektAvtalDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Max SpänningDC Max StrömDC Min SpänningDubbel matningFastsäkring av produktFörskruvningGenomföringarHuvudsäkringInformering av solcellerInfästningJordning av chassiKabeldimensioneringLedare anslutnaLikspänningskomponenterMax total effektMissvisande varselmärkningMärkningMätprotokoll DCPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSträngschemaSäkringsdimensionTillförlitligt fästUppskalad ledareVarning för backspänningVarning för likspänningVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Schletter: Rapid Roof Hooks

Anmärkningar

5/25

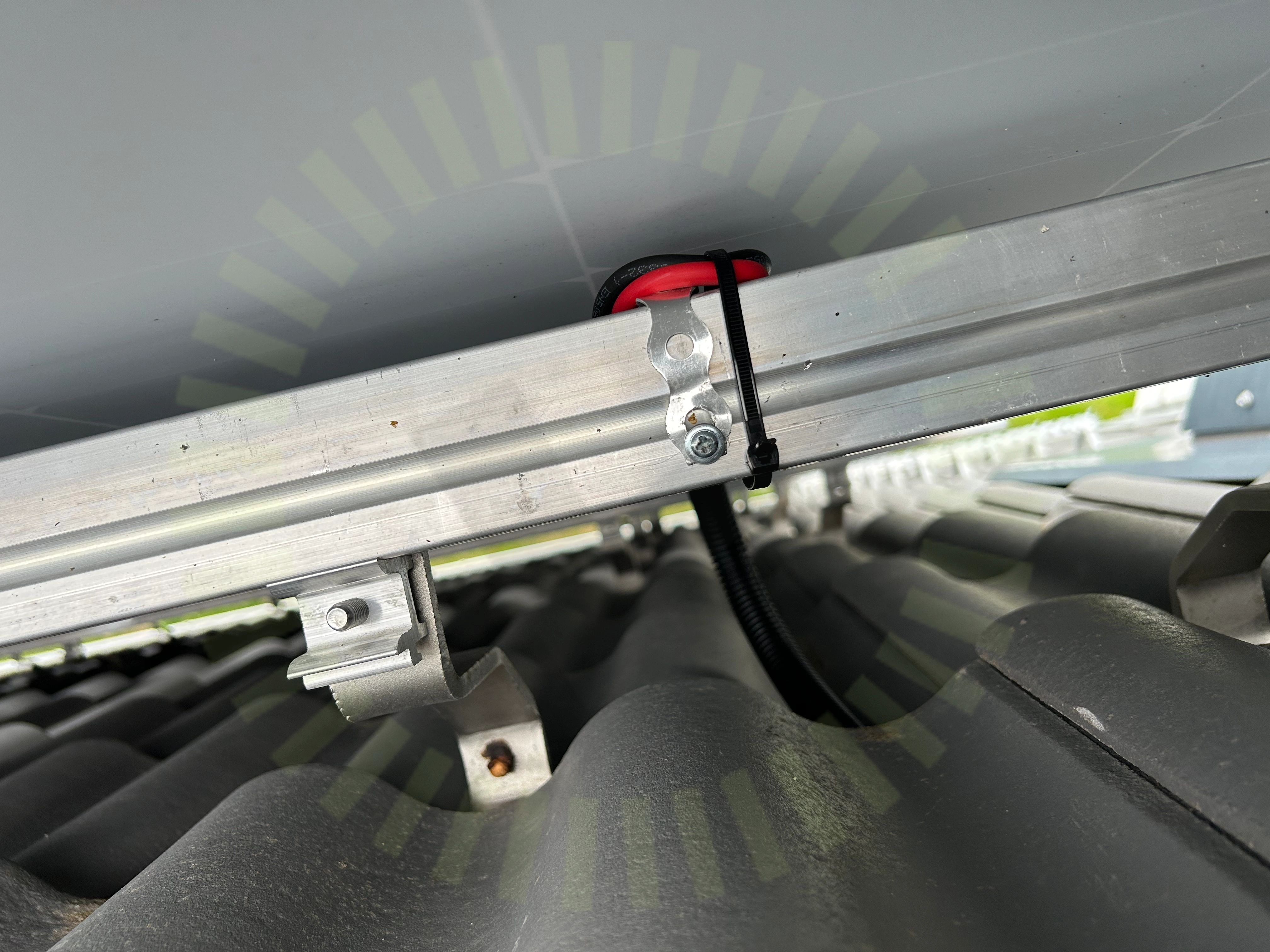

5.1 Främmande material

Inte godkänd

Material som inte är från tillverkaren av montagesystemet är inte tillåtet att använda vid montering.

5.2 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

5.3 Råspontsinfästning

Inte godkänd

Infästning i råspont ej tillåtet av schletter. Alla infästningar ska följa lastberäkningens anvisningar.

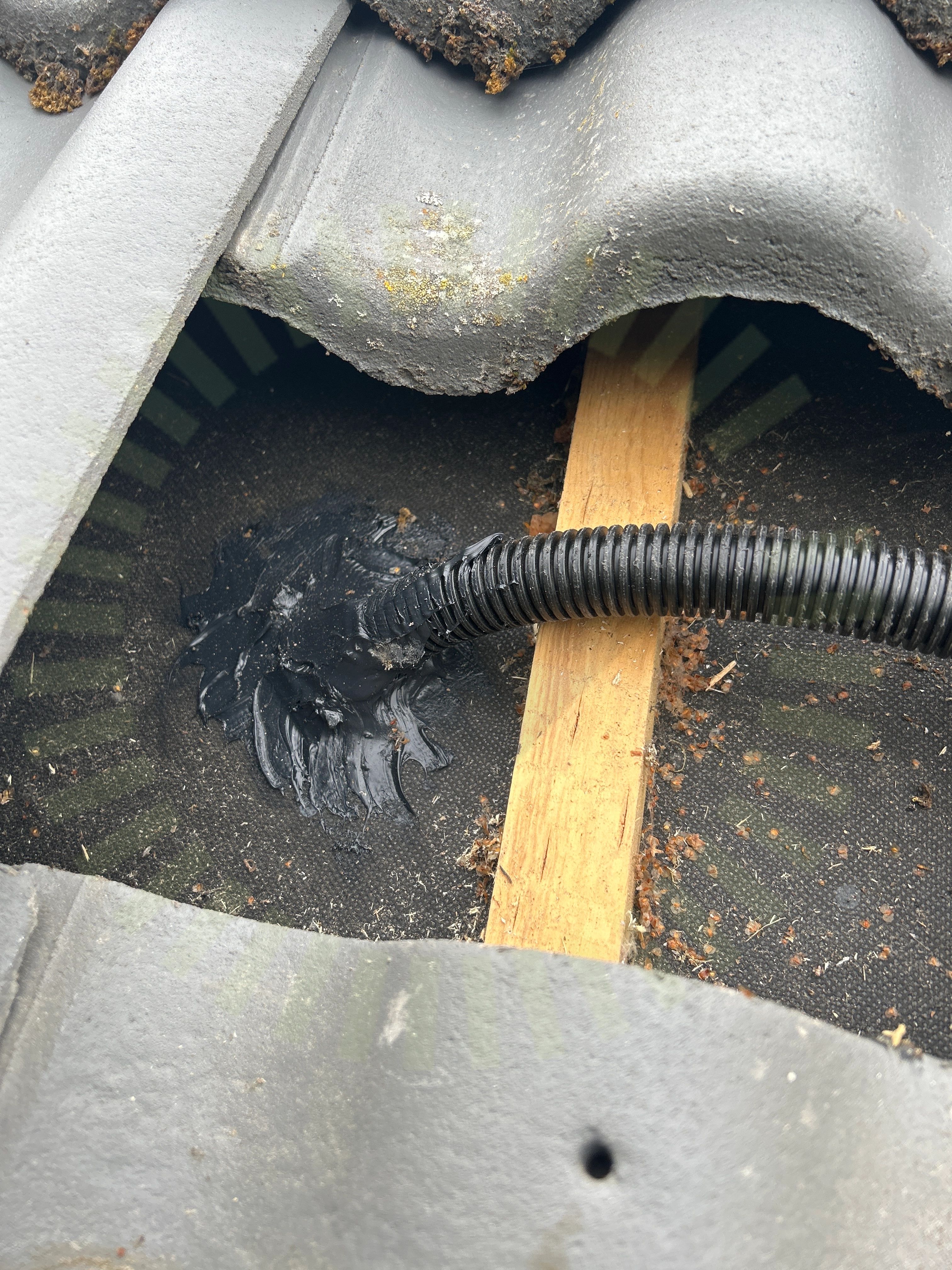

5.4 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

5.5 Takkrokarnas CC

Inte godkänd

Avstånd mellan infästningar är längre i verkligheten än det maximala måttet i lastberäkningen.

Snö- och vindlastberäkning

Godkända kontrollpunkter

20/25

Använd skruv för klämmaDC kabel förläggningFöremål mellan skena och panelramHöjdjusteringKabeldragning mellan takytorKlämmans placering i skenaMittklämmorPanelramens höjdPlaceringSkada på klämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningTakstolsinfästningUnderliggande takpannaVäderbeständigt materialÄndklämmor

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6

AnslutningBöjradieEgenskaperFörskruvningarInfästningPlacering

Undercentral

Anmärkningar

1/10

7.1 PEN-ledare

Inte godkänd

Ej korrekt PEN-ledare.

SS 436 40 00, utgåva 4, 543.4.1

Godkända kontrollpunkter

9/10

BrytareBöjradieFasskenaFemledarsystemFörskruvningarInfästningIP-KlassningPlaceringSkydd mot beröring
