1.1 Mätprotokoll DC
Inte godkändMätningar av DC strängar saknas.
Besiktningsrapport
8.7
Installation genom
Sesol
Datum
19 juni 2023
Ort
Eskilstuna, Södermanlands län
90% godkända10% ej godkända
Om installationen
PanelerLongi: LR5-54HPB 390-410M
MontagesystemWeland Stål: Råspont
VäxelriktareHuawei: SUN2000-(3-10KTL)-M1
BatteriHuawei: LUNA2000-5-15-S0
TillbehörUndercentral
TillbehörHuawei: Smart Power Sensor
Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
1/3Godkända kontrollpunkter
2/3AvtalSträngschema
Batteri
Anmärkningar
1/12
2.1 Kontakter
Inte godkändKontakter är inte monterade enligt tillverkarens anvisningar. Kontakter ska inte bottnas i sin förskruvning.
MA231 (de_en) Assembly instructions, Sida 10.
Godkända kontrollpunkter
11/12AvståndAvstånd till växelriktareBatteri PEFastsäkring av produktInfästningKablageRakt ståendeSkadorSmart Power SensorUtrymmeVäderskydd
Tak 1, Longi: LR5-54HPB 390-410M
Godkända kontrollpunkter
14/16Avstånd till takDräneringshålFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKopplingslådaMellanrumPanelkablagets böjradiePunktbelastningSkuggaSpänningar i ramStress på kontakterSträngförläggningÖverlappning
Ej tillgängligt vid besiktning
2/16Förbindelse av kontakterKontaktdon
Tak 1, Weland Stål: Råspont
Anmärkningar
7/23
4.1 Främmande material
Inte godkändMaterial som inte är från tillverkaren av montagesystemet är inte tillåtet att använda vid montering. Ena skruven är inte från Weland.
4.2 DC kabel förläggning
Inte godkändKabeldragning är inte fastsäkrad.

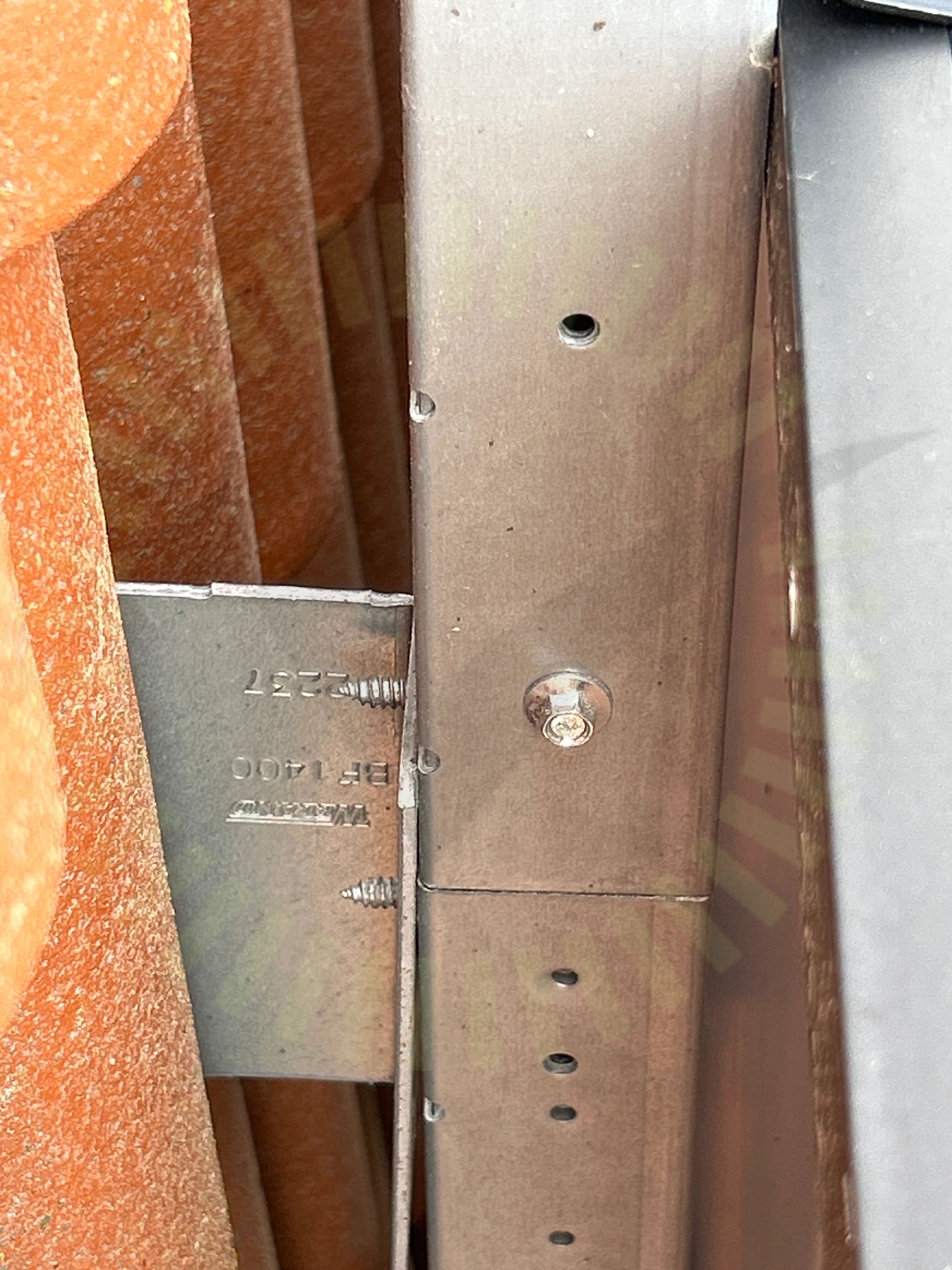

4.3 Skenskarvar
Inte godkändSammankopplingen mellan skenorna är inte korrekt installerad.
MA5102 Sid 1 (1) | Version 3 - 221101
4.4 Snö- och Vindlastberäkning
Inte godkändLastberäkning är inte fullständig.
Tillverkarens montageanvisningar
4.5 Takkrokarnas CC
Inte godkändLastberäkning saknas. Avstånd mellan infästningar kan inte kontrolleras.
MA5102 Sid 1 (1) | Version 3 - 221101
4.6 Underbyggnad
Inte godkändLastberäkning saknas. Kontroll av underbyggnad mot beräknade laster inte möjligt.
Produktdatablad solpanelsfäste PD5117 | Version 1 - 230127 | Sid 1 (1)

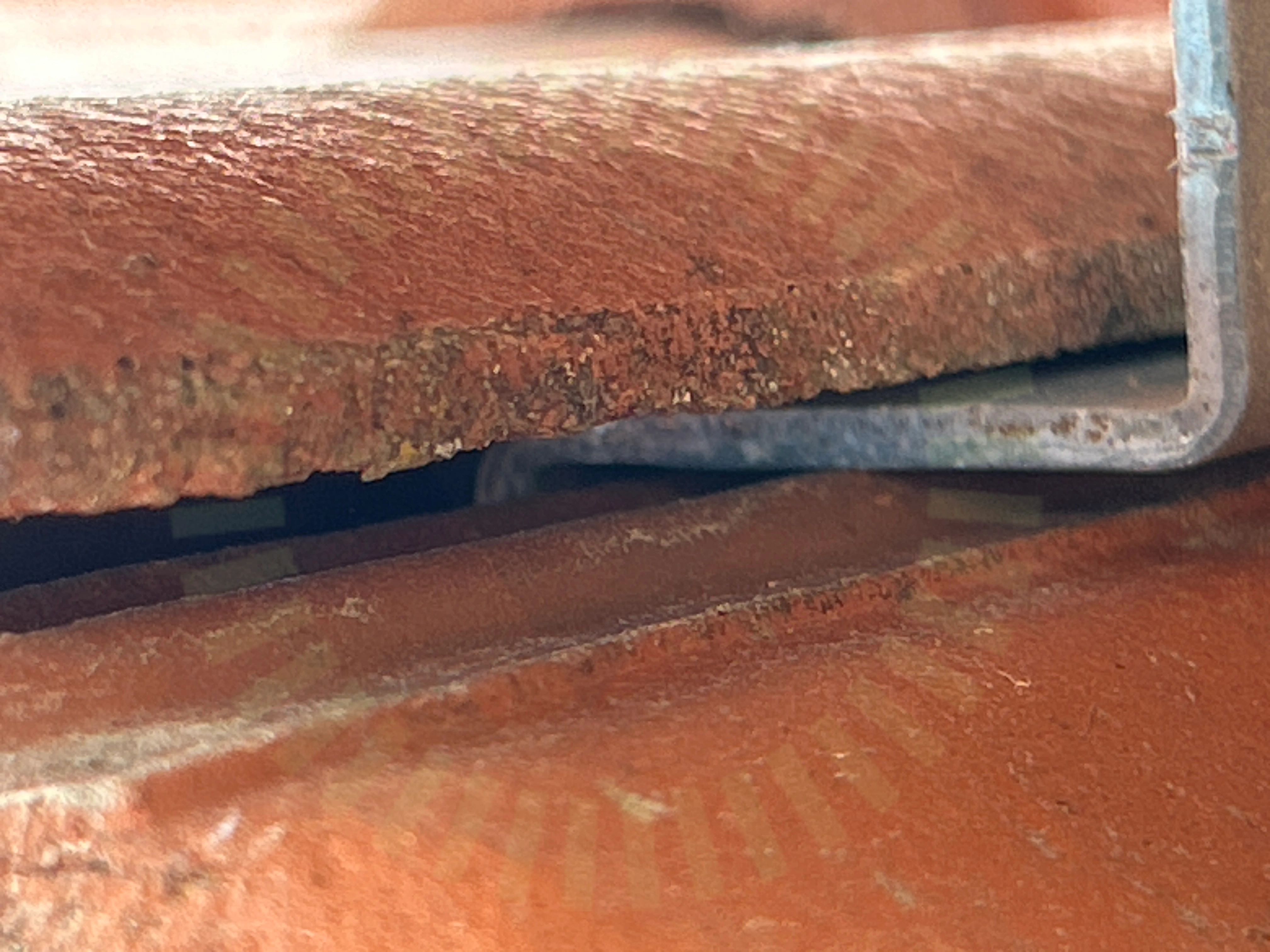

4.7 Underliggande takpanna
Inte godkändInfästningar ligger mot underliggande takpanna.
MA5102 Sid 1 (1) | Version 3 - 221101
Godkända kontrollpunkter
15/23Föremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmor rätt förläggningMittklämma skruvMittklämmorPlaceringRåspontsinfästningSkadorSkenornas infästningSkenornas överhängTvådelad TakkrokVäderbeständigt materialÄndklämmor skena Ändklämmor skruv
Ej tillgängligt vid besiktning
1/23Takgenomföring
Undercentral
Godkända kontrollpunkter
8/8BrytareBöjradieFemledarsystemFörskruvningarInfästningIP-KlassningPlaceringSkydd mot beröring
Varselmärkning
Anmärkningar
1/56.1 Varning för likspänning
Inte godkändMärkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.
SS 436 40 00 (712.514.102)
Godkända kontrollpunkter
4/5Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänning
Växelriktare
Godkända kontrollpunkter
34/34AC anslutning växelriktareAC BöjradieAC Kablage förläggningAC kablage skarp kantAvstånd närliggande objektAvstånd till havBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Kontakter anslutningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktGenomföringarHuvudsäkringInfästningJordning av chassiKabeldimensioneringKontakterLedare FastspändaLikspänningskomponenterMärkningPlaceringSkadat kablageSmartmätareSträngdesignSäkringsdimensionSäkringsdimensionUppskalad ledareVentilationVäderbeständigt material
