Institutet för Solenergikvalitet

Besiktningsrapport

8.6
x

Installation genom

Soolar

Datum

24 juli 2024

Ort

Ingarö, Stockholms län
Skadat kablage
Fastsäkring av produkt
Skarp kant
89% godkända11% ej godkända

Om installationen

VäxelriktareGroWatt: MOD 3-10KTL3-XH
BatteriGrowatt: APX HV Battery System S2
Soolar

Installerad av Soolar som har ett lågt snittbetyg på 7.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Batteri

Anmärkningar

4/15
Avstånd närliggande objekt

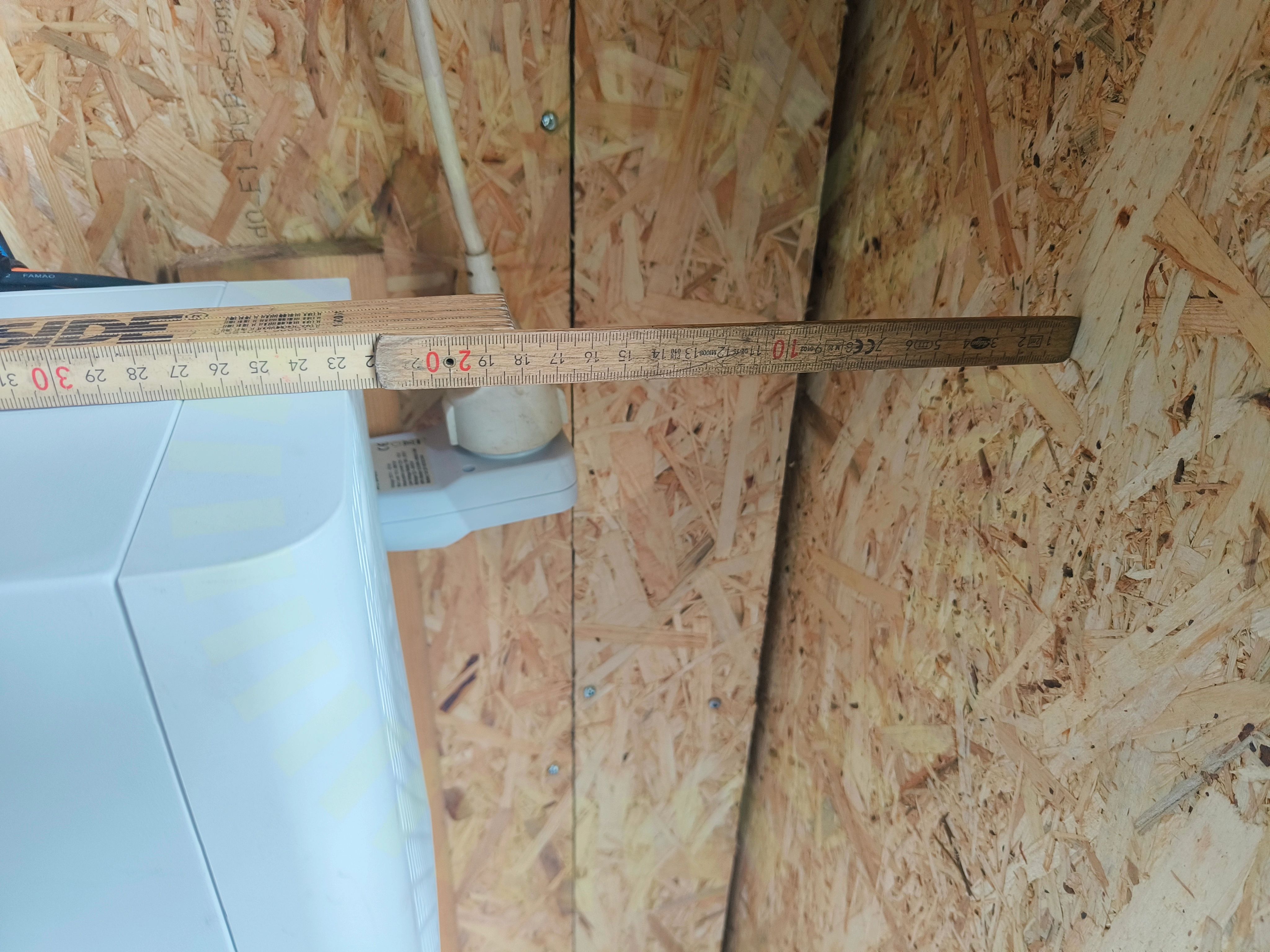

1.1 Avstånd närliggande objekt

Inte godkänd

Batteriet har inte rätt avstånd till omkringliggande material.

Growatt: APX 5.0-30.0P-S2 User Manual 202308, Sida 11-12
Sammansättning av komponenter

1.2 Sammansättning av komponenter

Inte godkänd

Batterimoduler är inte fastsäkrade i varandra. Skruv är inte åtdragen.

Growatt: APX 5.0-30.0P-S2 User Manual 202308, Sida 16-20
Uppfästning av kablage

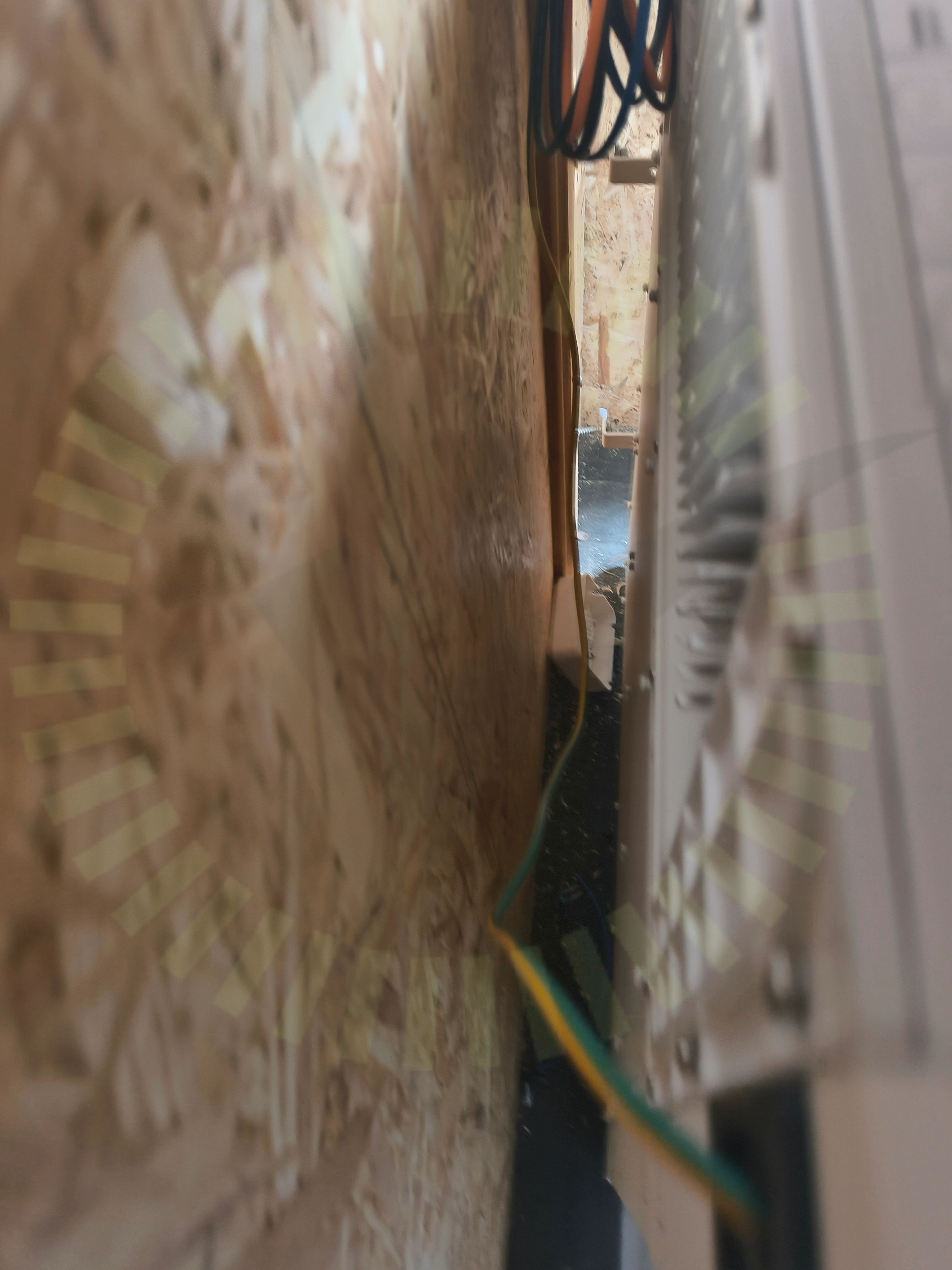

1.3 Uppfästning av kablage

Inte godkänd

Kablage ligger löst bakom batteriet.

Fastsäkring av produkt

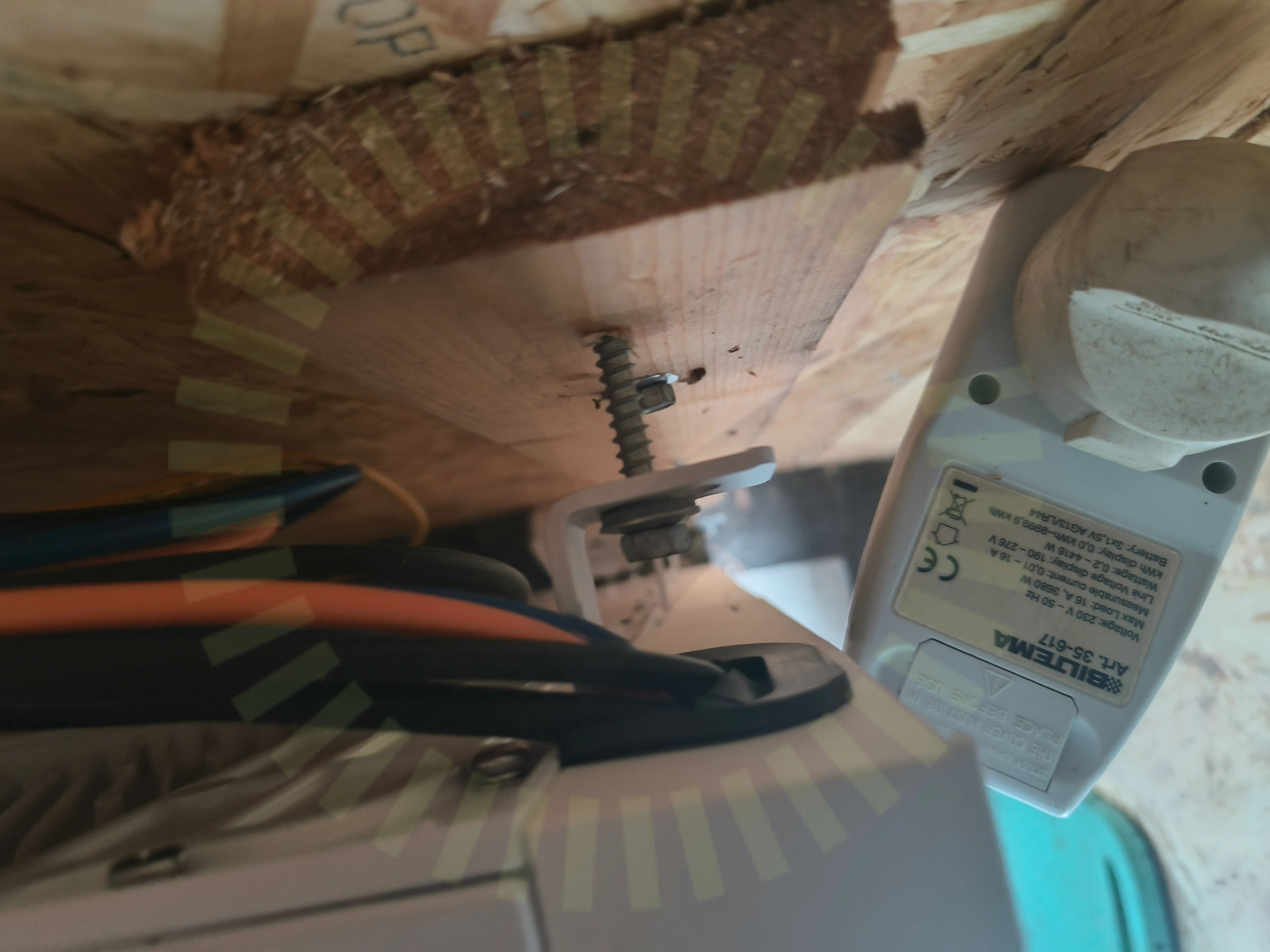

1.4 Fastsäkring av produkt

Inte godkänd

Batterimodul är inte fastsäkrad i väggen korrekt, skruvar sitter ej fast bra batteriet går att röra.

Growatt: APX 5.0-30.0P-S2 User Manual 202308, Sida 16-20

Godkända kontrollpunkter

11/15
Batteri PEDC anslutning batterimodulDC anslutning växelriktareLutningSignalkabel batterikomponenterSignalkabel växelriktareSkadorSmartmätareTillgång till batterietUtrymmeVäderskydd

Varselmärkning

Godkända kontrollpunkter

4/4
Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

2/35
Skarp kant

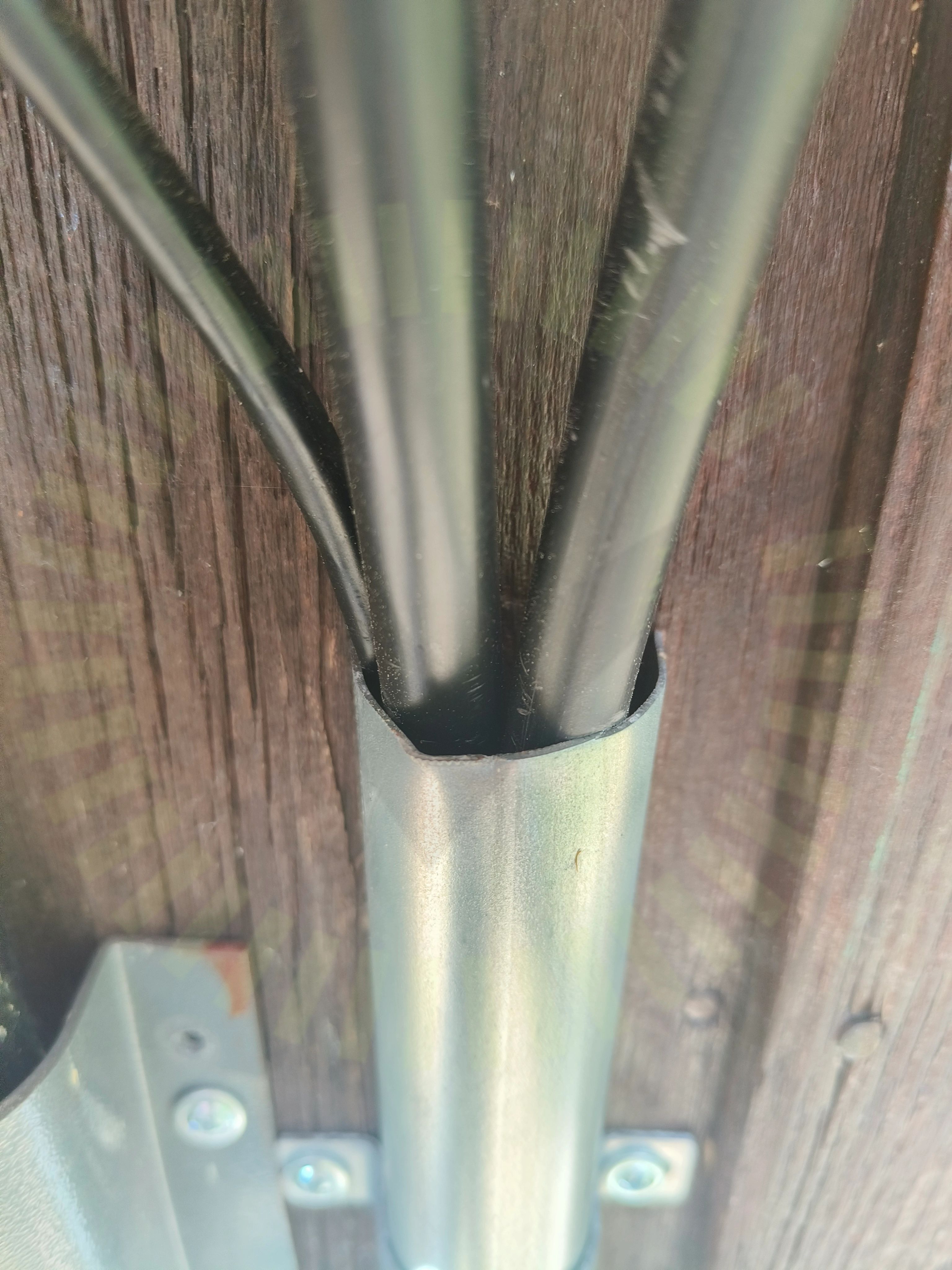

3.1 Skarp kant

Inte godkänd

Kablage ligger mot skarp kant.

Skadat kablage

3.2 Skadat kablage

Inte godkänd

Mantel på kablage skadat. Pga skruv. I kopplingslåda för AC kablage på fasad till garage.

Godkända kontrollpunkter

32/35
AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanStress på kontakterSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

1/35
Strängdesign
