1.1 Mätprotokoll DC
Inte godkändMätningar av DC strängar saknas.
Besiktningsrapport
9.6
Installation genom
Svea Solar
Datum
18 december 2023
Ort
Lund, Skåne län
93% godkända7% ej godkända
Om installationen
PanelerRisen: RSM40-8
OptimerareSolarEdge: S-Serie
MontagesystemCC90- UNUM Betongpannor
VäxelriktareSolarEdge: SE3K-10K
Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
2/31.2 Strängschema
Inte godkändSträngschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.
Godkända kontrollpunkter
1/3Avtal
Tak 1, CC90- UNUM Betongpannor
Anmärkningar
2/24

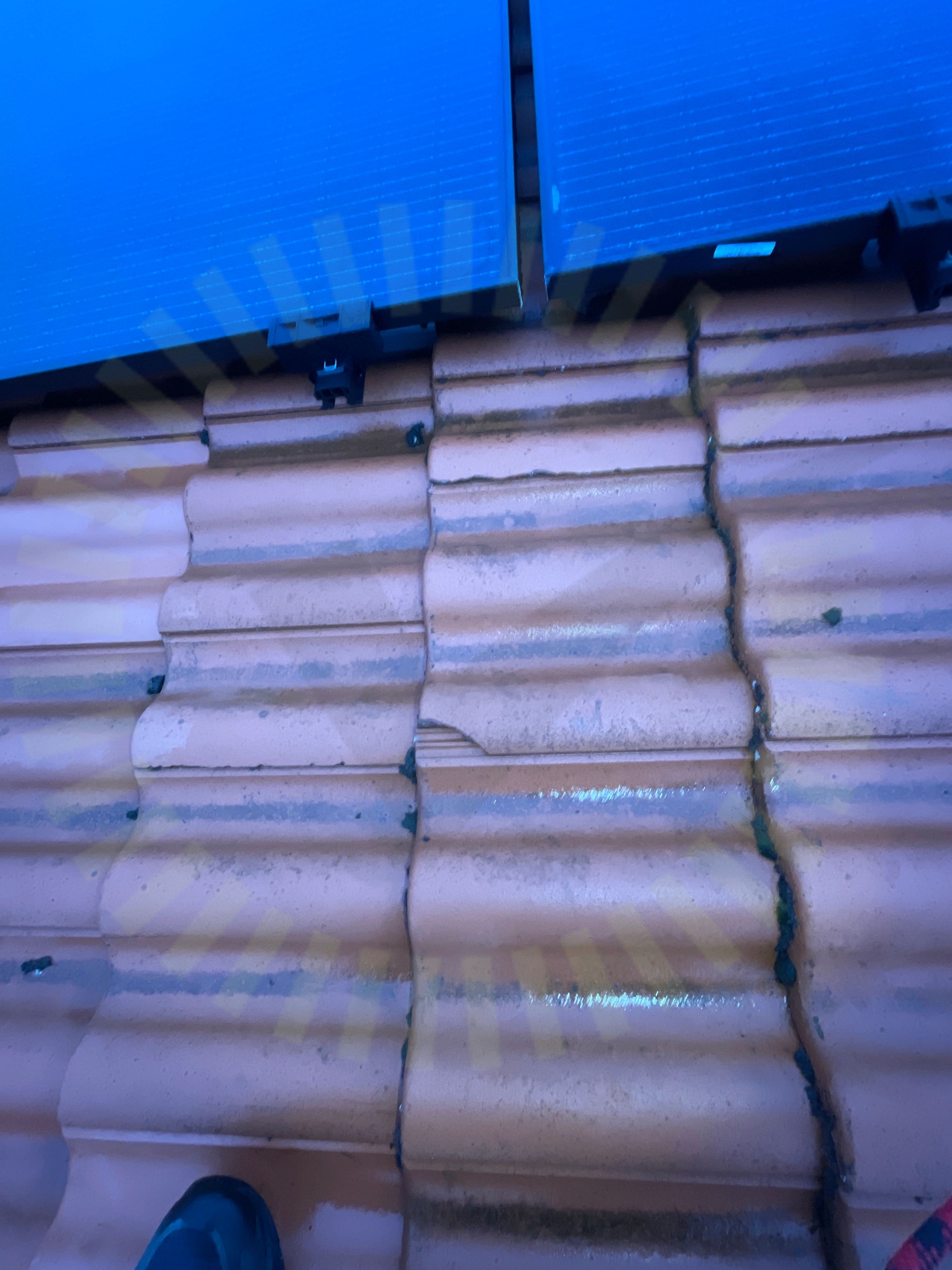

2.1 Skador
Inte godkändSkador noterade på delar av taket.
2.2 Optimerarfäste
Inte godkändSkruven som håller optimeraren trycker mot panelens bakstycke på flertalet ställen. Detta kommer skada panelerna över tid.
Godkända kontrollpunkter
22/24DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans orienteringKlämmans placering i skenaLäktinfästningMittklämmor skruvPanelramens höjdSkada på klämmorSkenans utstick för klämmaSkenornas infästningSkenornas infästning skruvadeSkenornas överhängSkenskarvarSäkerhetsavståndTakkrokarnas CCTakkrokarnas CC skenstartTakkrokstyperVäderbeständigt materialÄndklämmor
Tak 1, Risen: RSM40-8
Anmärkningar
1/17

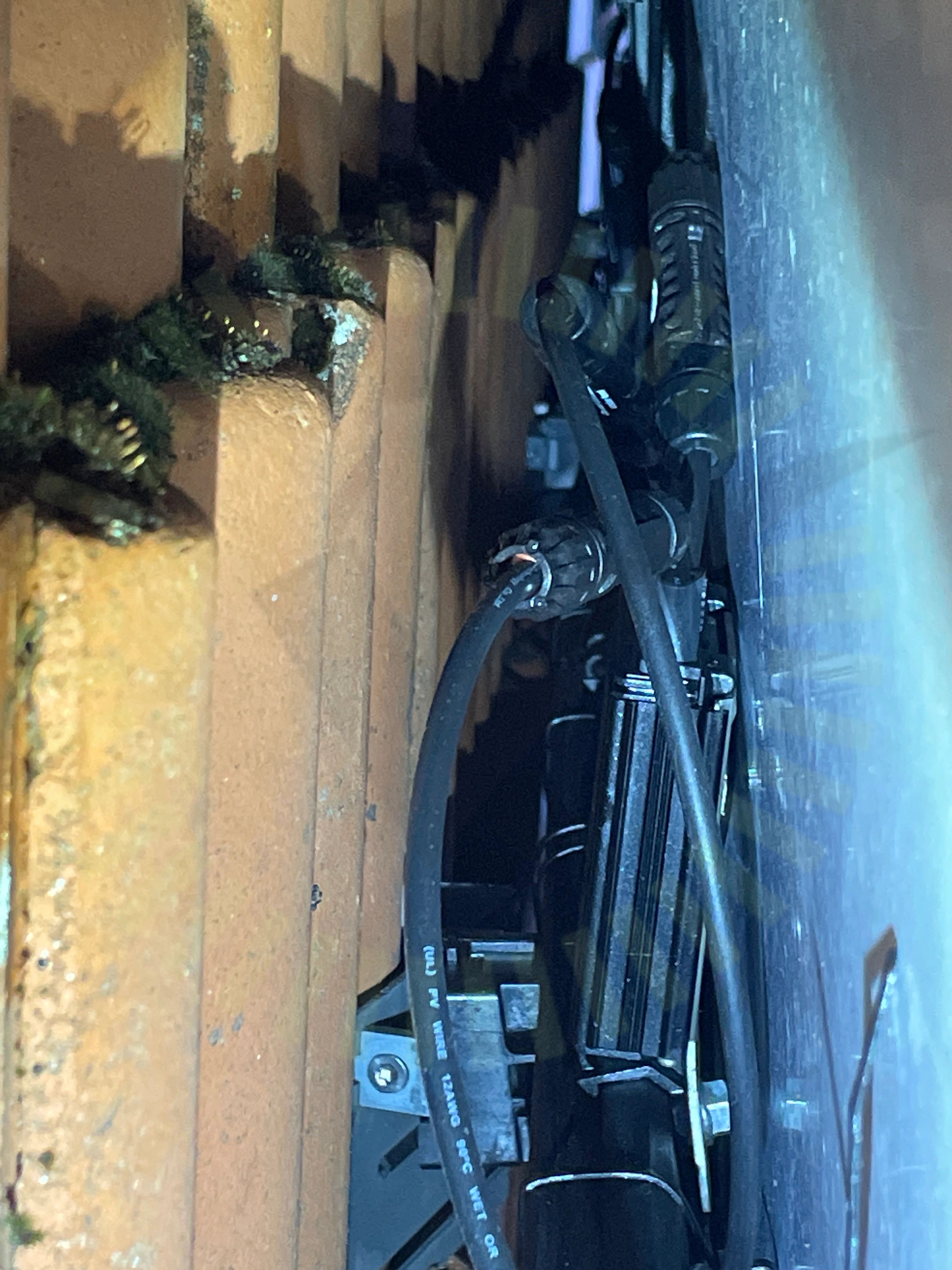

3.1 Stress på kontakter
Inte godkändKablage spänt från optimerare till uppfästning, utsätter kontakt för konstant stress.
SS 436 40 00, 712.526
Godkända kontrollpunkter
16/17Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas storlekKlämmornas överlappningKontaktdonKopplingslådaPanelkablagets böjradiePanelramar separeradePunktbelastningSkuggaSpänningar i ramSträngförläggning
Tak 1, SolarEdge: S-Serie
Anmärkningar
1/5

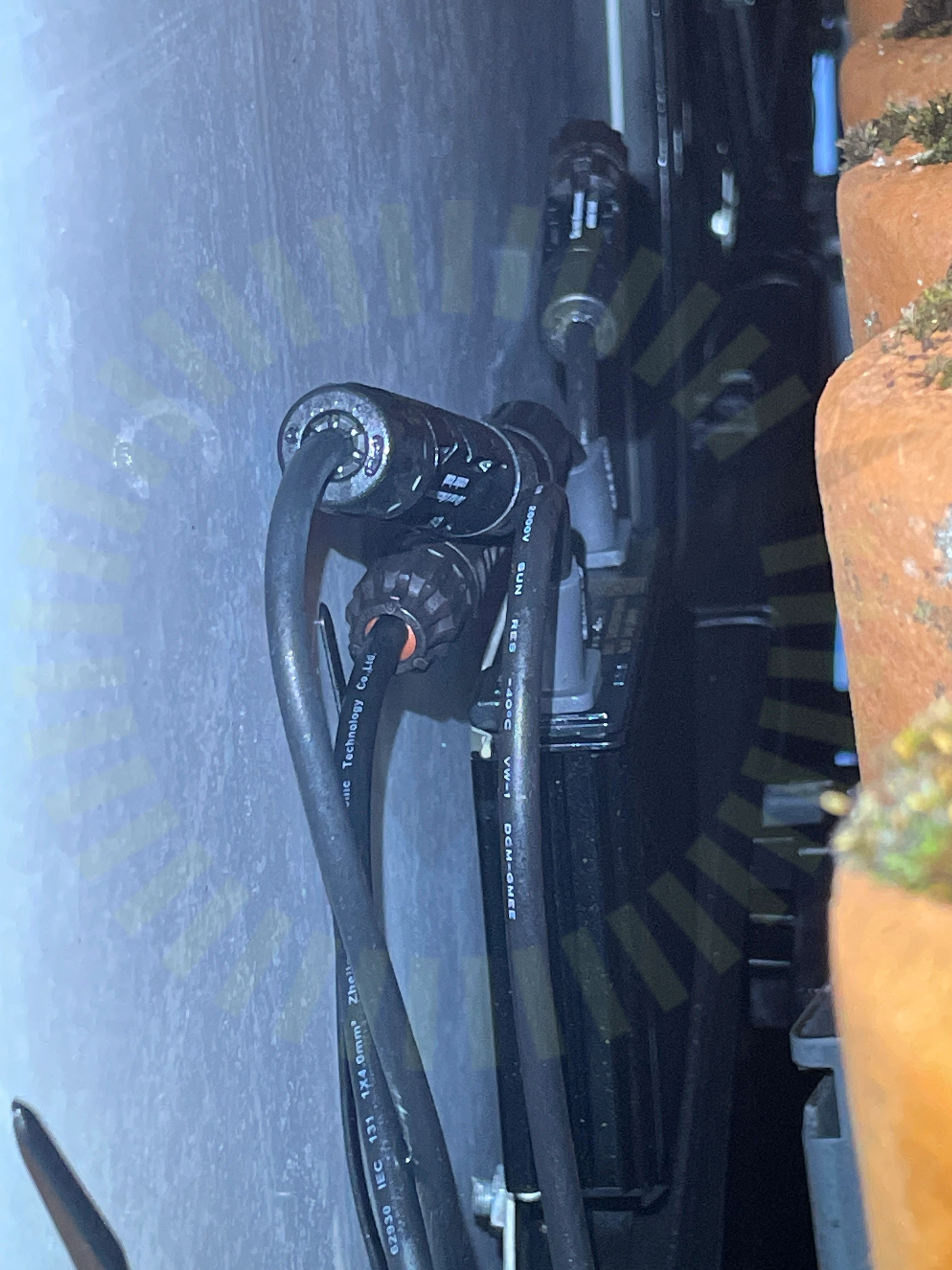

4.1 Dragavlastade
Inte godkändKablage har för skarp böjradie från optimerarnas utgångar.
Godkända kontrollpunkter
4/5Fastsäkring av produktKompatibilitetKontakterPlacering
Varselmärkning
Godkända kontrollpunkter
5/5Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänningVarning för likspänning
Växelriktare
Godkända kontrollpunkter
28/28AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAC kablage skarp kantAvståndDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Kontakter anslutningDC Kontakter stressFastsäkring av växelriktareFörskruvningGenomföringarHuvudsäkringInfästningKabeldimensioneringLedare FastspändaLikspänningskomponenterMärkningSkadat kablageSäkringsdimensionSäkringsdimensionTätningsinsattsUppskalad ledareVentilationVinkelVäderbeständigt materialVäxelriktarens kontakter
