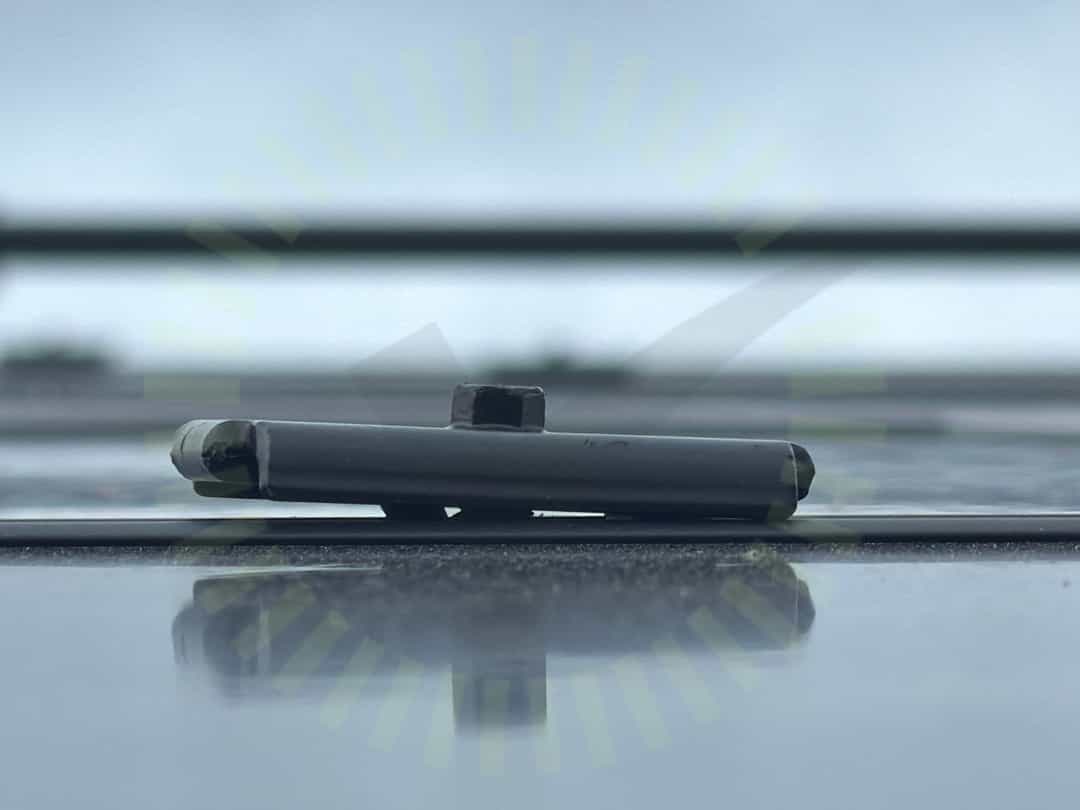

2.1 Nordmounts klämmor överlappning
Inte godkändKlämmorna överlappar inte korrekt med panelramen. Måste tryckas in hela vägen.
Besiktningsrapport
9.2
Installation genom
Takkraft
Datum
25 september 2026
Ort
Upplands Väsby, Stockholms län
94% godkända6% ej godkända
Om installationen
PanelerDMxxxG12RT-G54HBB
MontagesystemNordmount Panntak: Bärläkt
VäxelriktareSigenEnergy: SigenStor EC 5.0-25.0 TP
TillbehörUndercentral
Installerad av Takkraft som har ett högt snittbetyg på 9.7 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
DMEGC: DMxxxG12RT-G54HBB
Anmärkningar
2/17

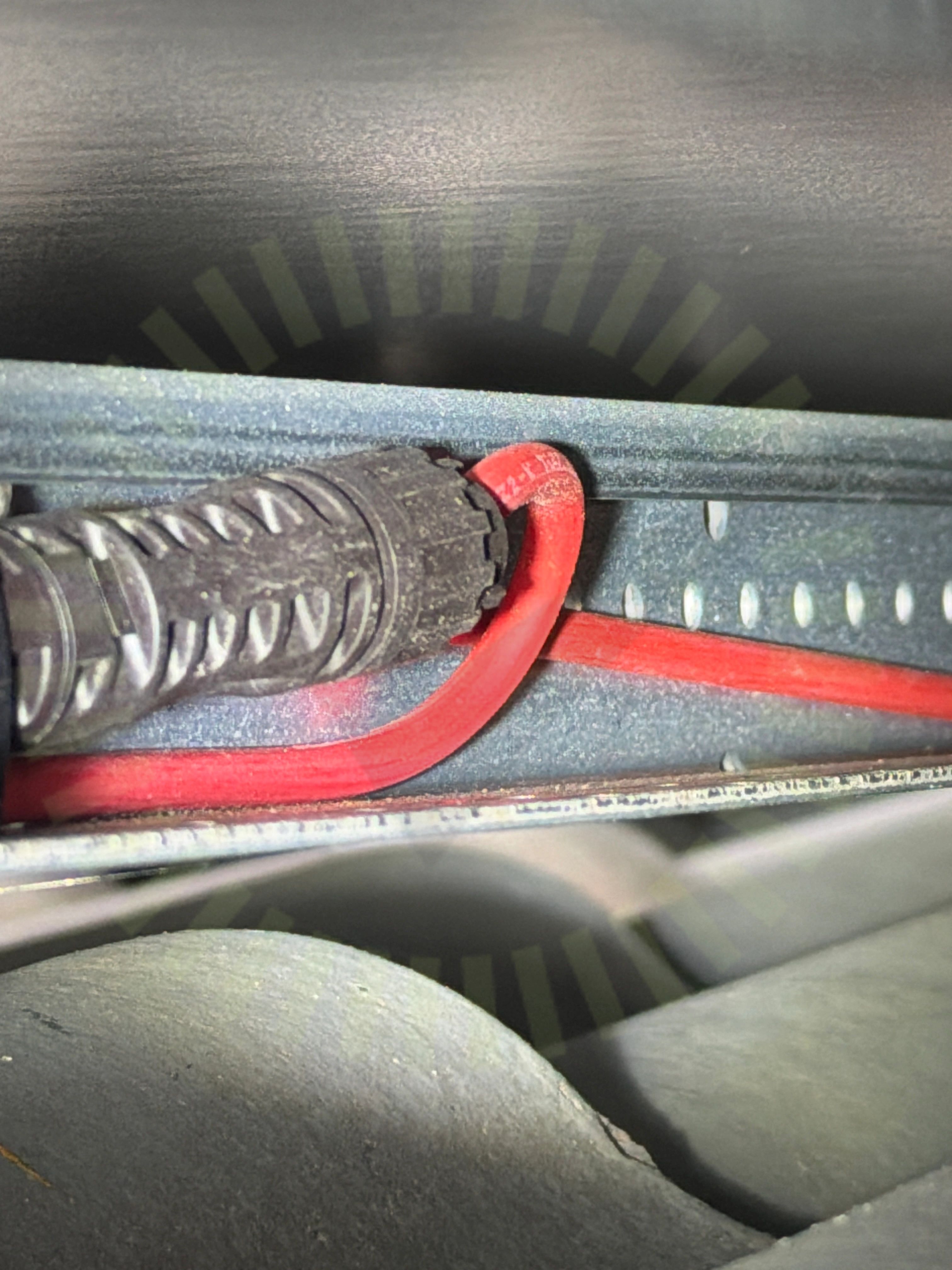

2.2 Panelkablagets böjradie
Inte godkändPanelernas kablar har en för skarp böjradie.
DMEGC: Installation of Standard Solar Modules, V2025-4, sid 6
Godkända kontrollpunkter
15/17Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKontaktdonKopplingslåda böjradieLutningNordmounts klämmor klämzonPanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning
Nordmount Panntak: Bärläkt
Anmärkningar
1/22

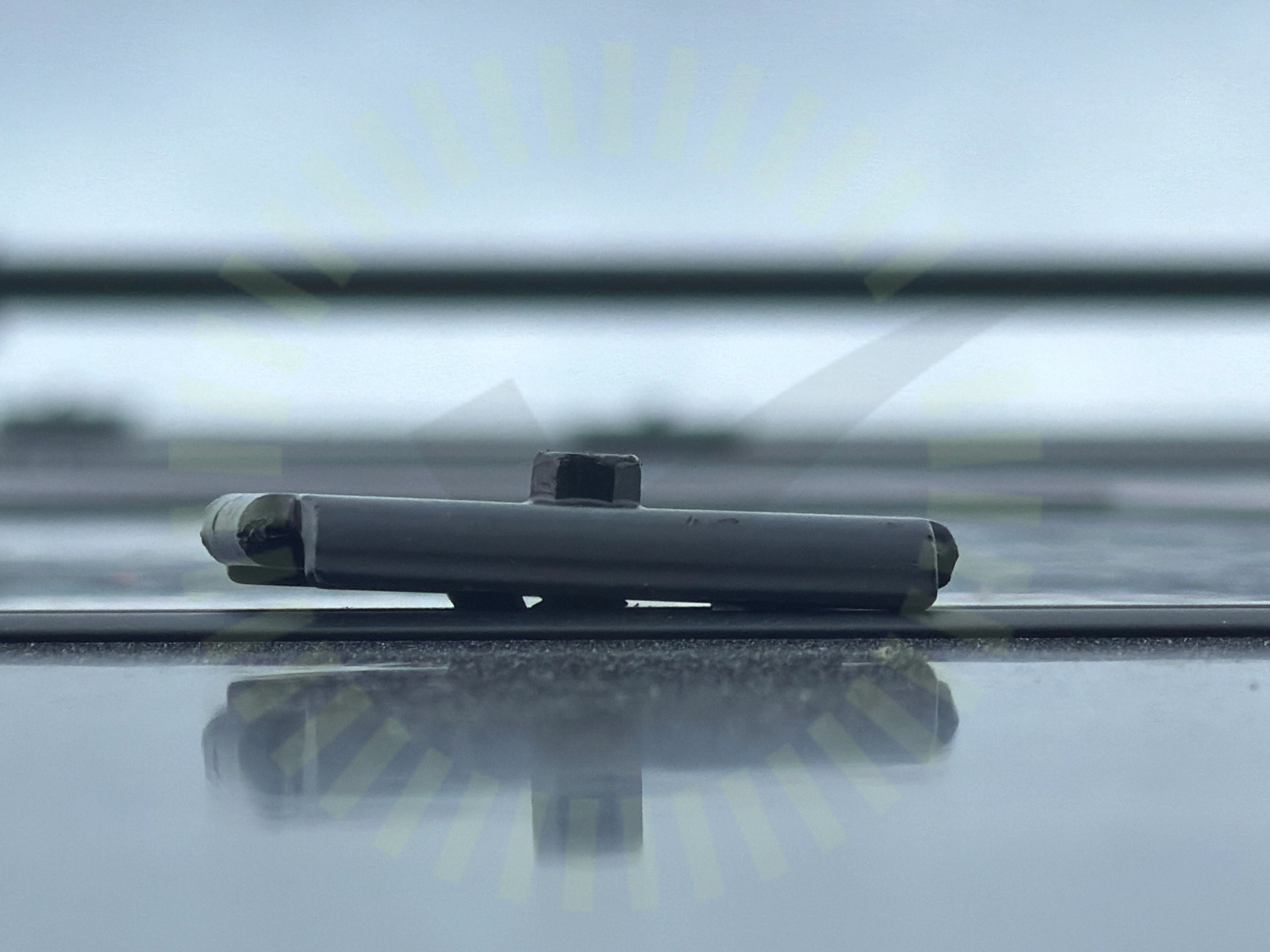

3.1 Mittklämmor
Inte godkändMittklämmor ligger inte mot panelram.
Godkända kontrollpunkter
21/22Använd skruvBärläktens dimensionDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaLäktinfästningSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningStående skenorSäkerhetsavståndTakgenomföringTakkrokarnas CCUnderliggande takpannaVäderbeständigt material
Sigenergy: SigenStor EC 5.0-25.0 TP
Anmärkningar
3/47

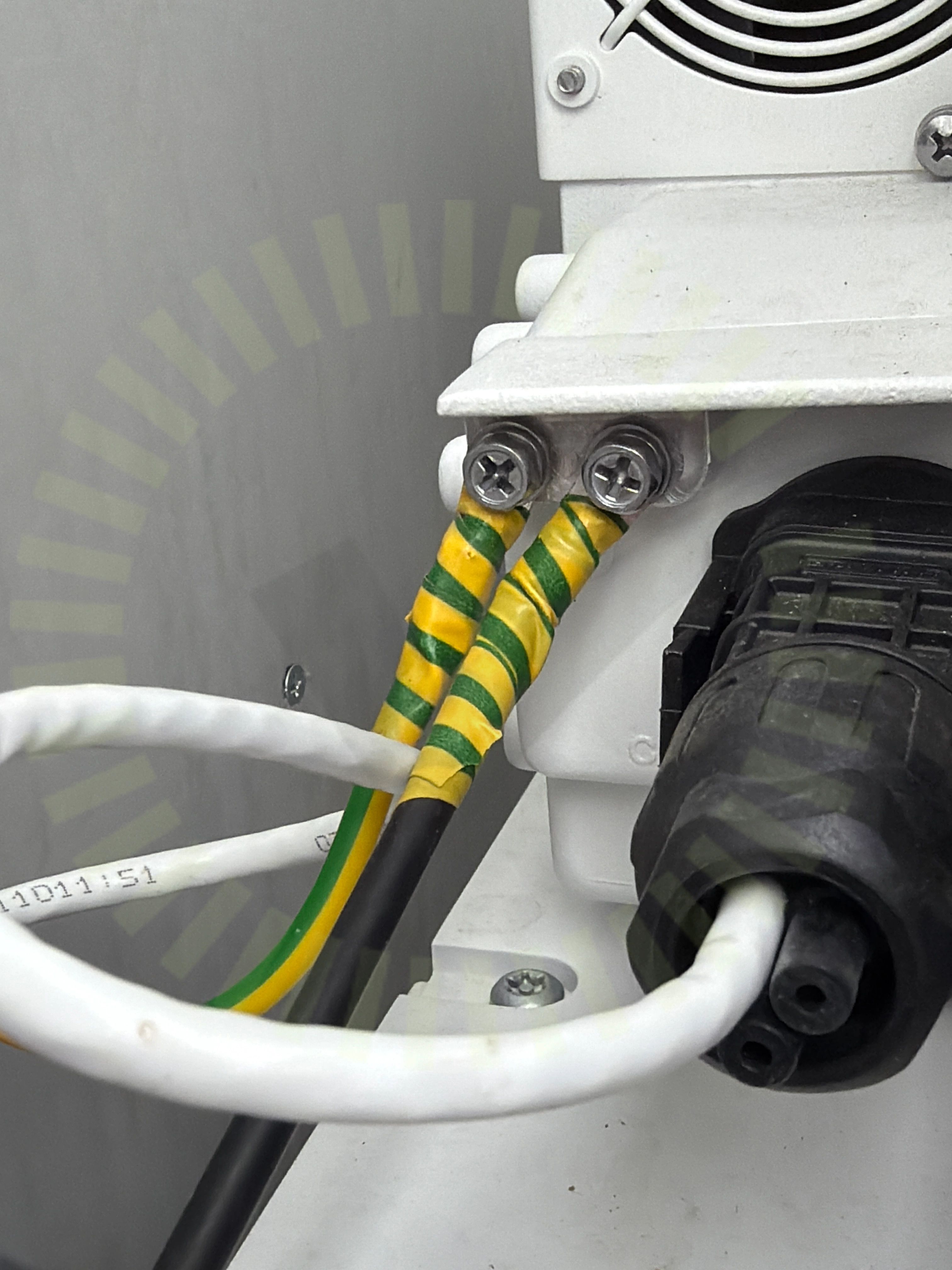

4.1 Funktionsjord
Inte godkändFunktionsjord är markerad gröngul.
SS 436 40 00, 712.542.103

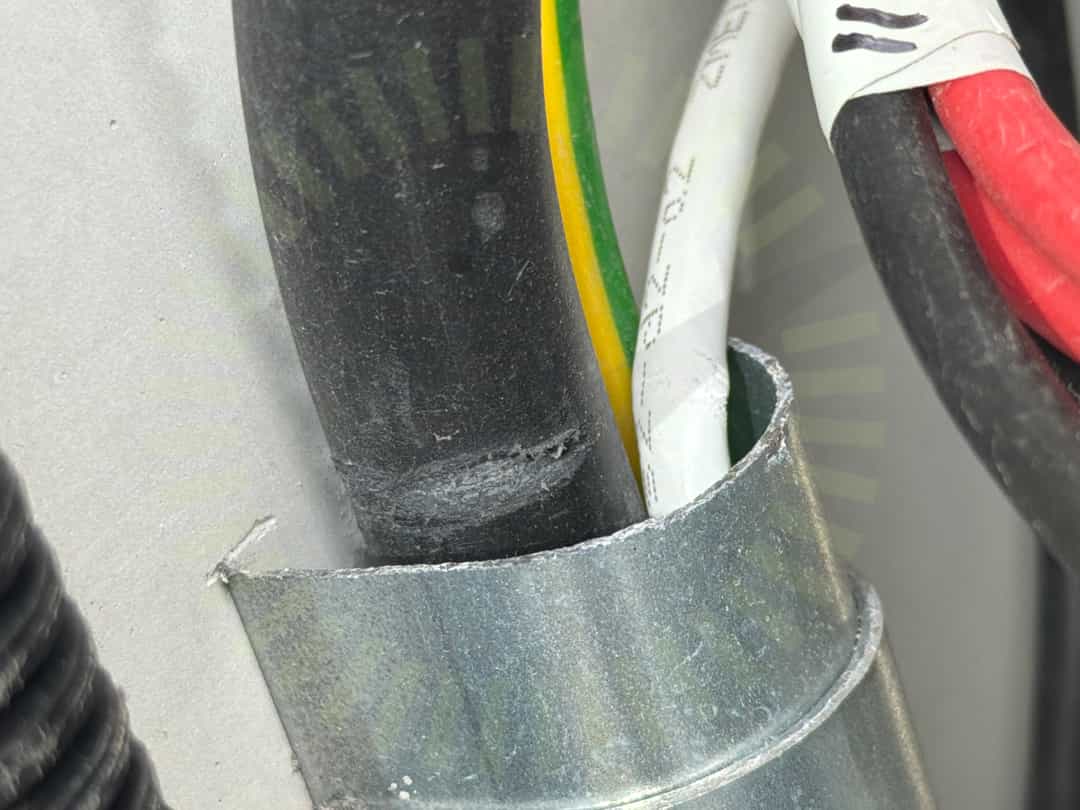

4.2 Skadat kablage
Inte godkändMantel på kablage skadat av att det legat mot skyddets kant. Gäller på flera ställen där skyddets kant ligger mot kablaget.
4.3 Varning för likspänning
Inte godkändMärkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.
SS 436 40 00 (712.514.102)
Godkända kontrollpunkter
44/47AC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFörskruvningGenomföringarHuvudsäkringIdentifieringInformering av solcellerInfästningJordning av chassiKabeldimensioneringKablagets böjradieKåporLikspänningskomponenterMax total effektMekanisk påverkanMissvisande varselmärkningPlaceringPlacering bärighetSammansättning av komponenterSkadorSkarp kantStress på kontakterSträngdesignSträngdimensioneringSäkringsdimensionTillgång till batterietTillgänglighetVarning för backspänningVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
Undercentral
Godkända kontrollpunkter
6/6FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
