Besiktningsrapport

8.7

Installation genom

1KOMMA5°

Datum

26 juni 2023

Ort

Bunkeflostrand, Skåne län

Kopplingslåda

Panelkablagets böjradie

Skenornas infästning

+ 6

87% godkända13% ej godkända

Om installationen

PanelerJinko:Tiger Neo N-type 54HL4-B 400-420W

OptimerareSolarEdge: S-Serie

MontagesystemESDEC Lutande Panntak

VäxelriktareSolarEdge: SE12.5K-SE20K

TillbehörSäkerhetsbrytare AC

Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

Godkända kontrollpunkter

2/3

AvtalSträngschema

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6

AnslutningBöjradieEgenskaperFörskruvningarInfästningPlacering

Tak 1, ESDEC Lutande Panntak

Anmärkningar

4/26

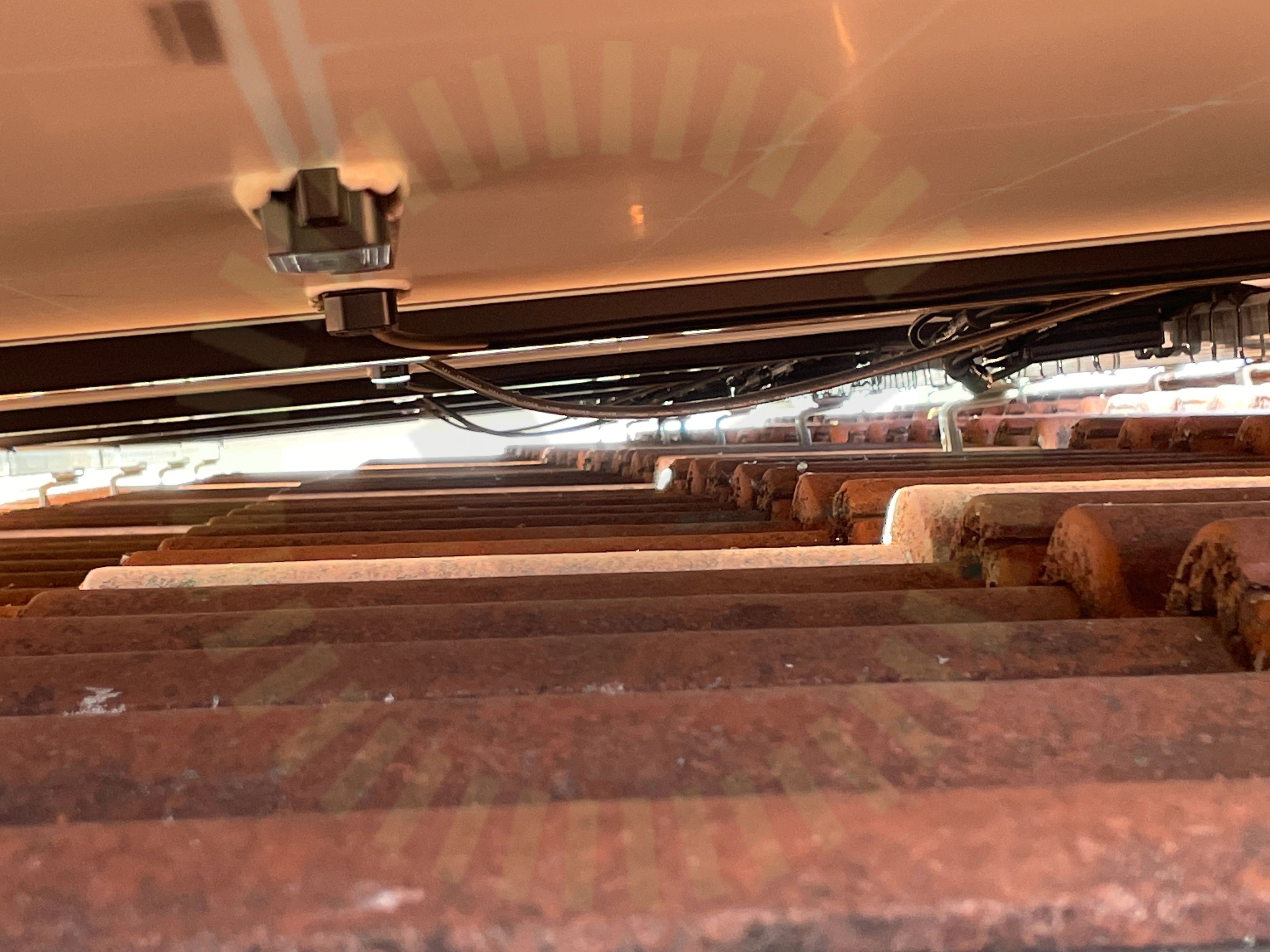

3.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

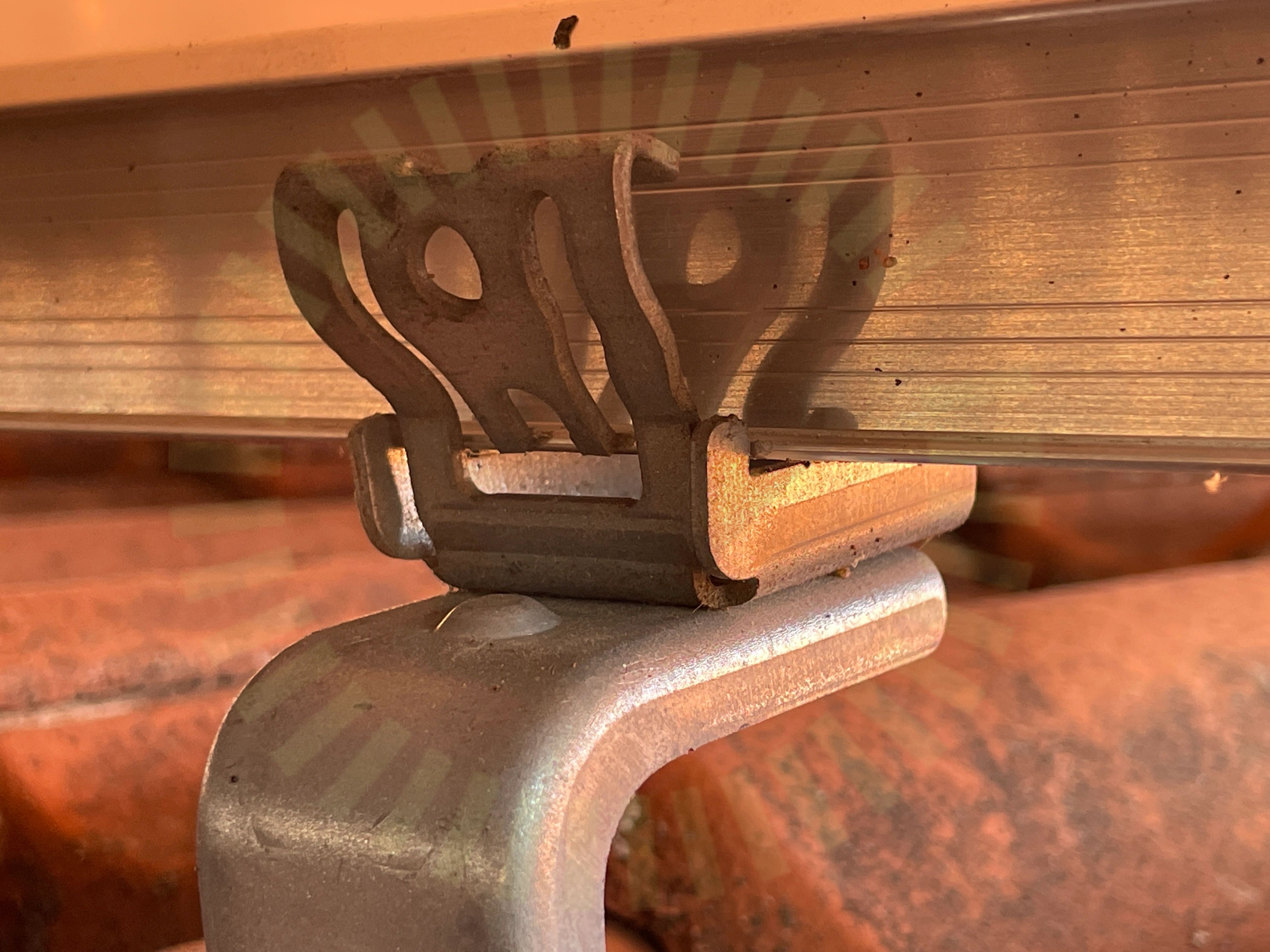

3.2 Skenornas infästning

Inte godkänd

Skenan ligger inte korrekt i infästningen.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 18

3.3 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt. För långt överhäng förekommer.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25

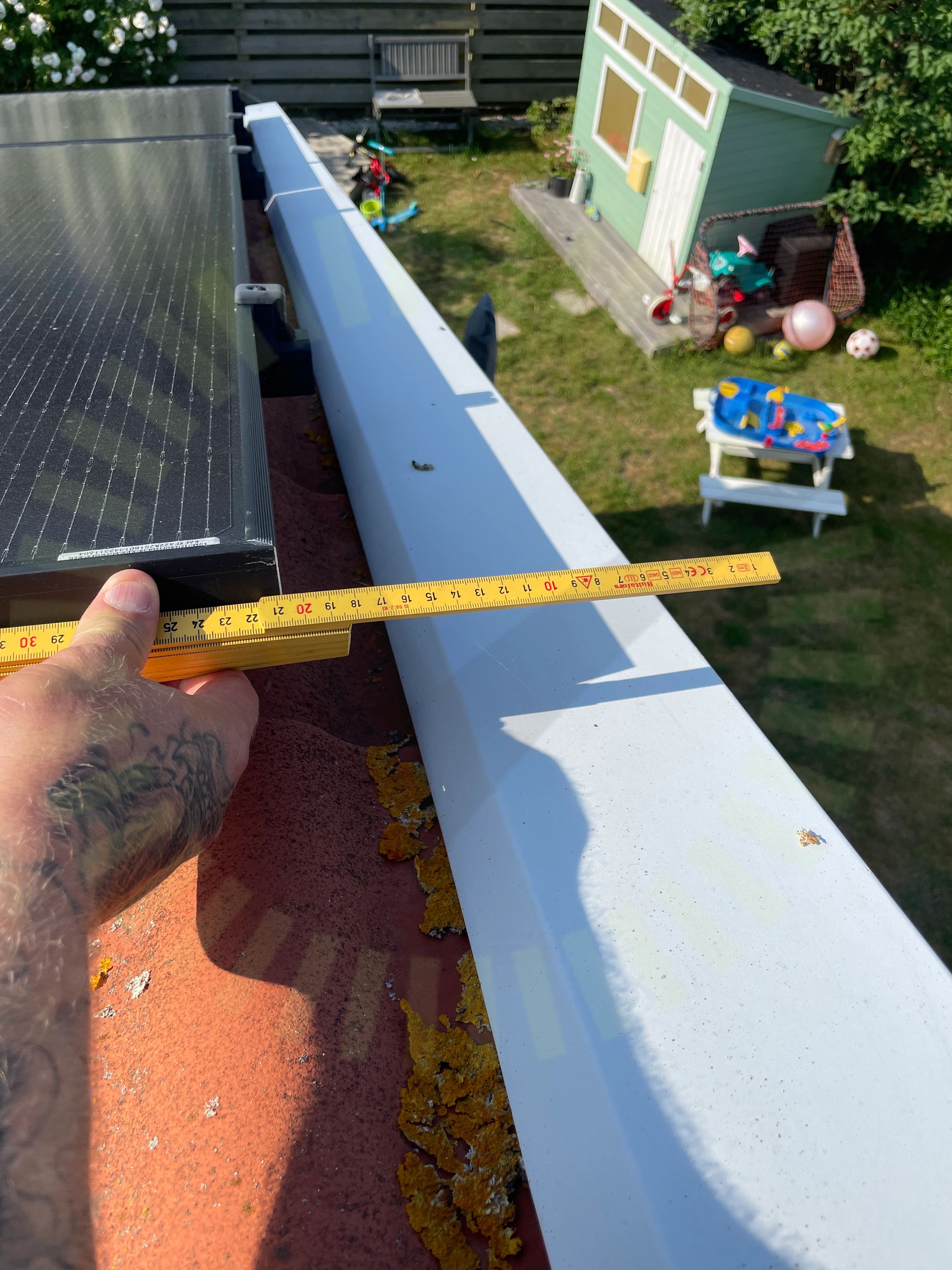

3.4 Säkerhetsavstånd

Inte godkänd

Paneler är monterade för nära takets kant. Uppmätt mått 210mm.

Statement Esdec ClickFit EVO Tiled roof - minimum distance from roof ridge and gutter (county Sweden), Mars 2022.

Godkända kontrollpunkter

22/26

DC kabel förläggningDräneringskanalFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans placering i skenaLäktinfästningMittklämmorPanelramens höjdPanelstorlekSkadorSkenans utstick för klämmaSkenskarvarSnö- och VindlastberäkningTakets lutningTakgenomföringTakkrokarnas CCTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor

Tak 1, Jinko:Tiger Neo N-type 54HL4-B 400-420W

Anmärkningar

3/16

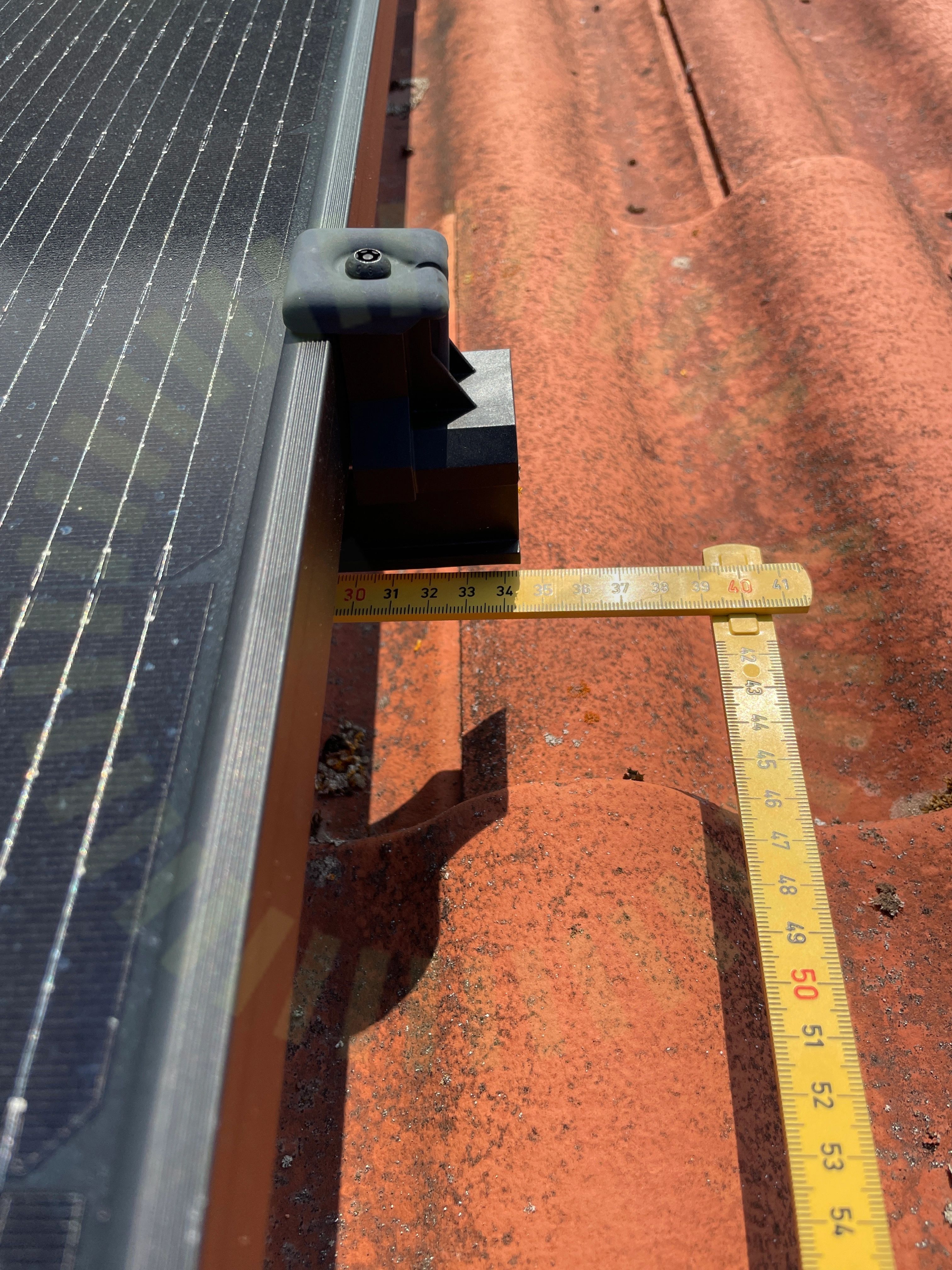

4.1 Klämmornas storlek

Inte godkänd

Montagesystemets fästen är för små för att användas med den valda panelen.

Installation Manual Jinko (IEC) updated version-2023.02.03. sida 11.

4.2 Kopplingslåda

Inte godkänd

Kablage ut från panelens kopplingsdosa är ej uppfäst med tillräckligt stöd.

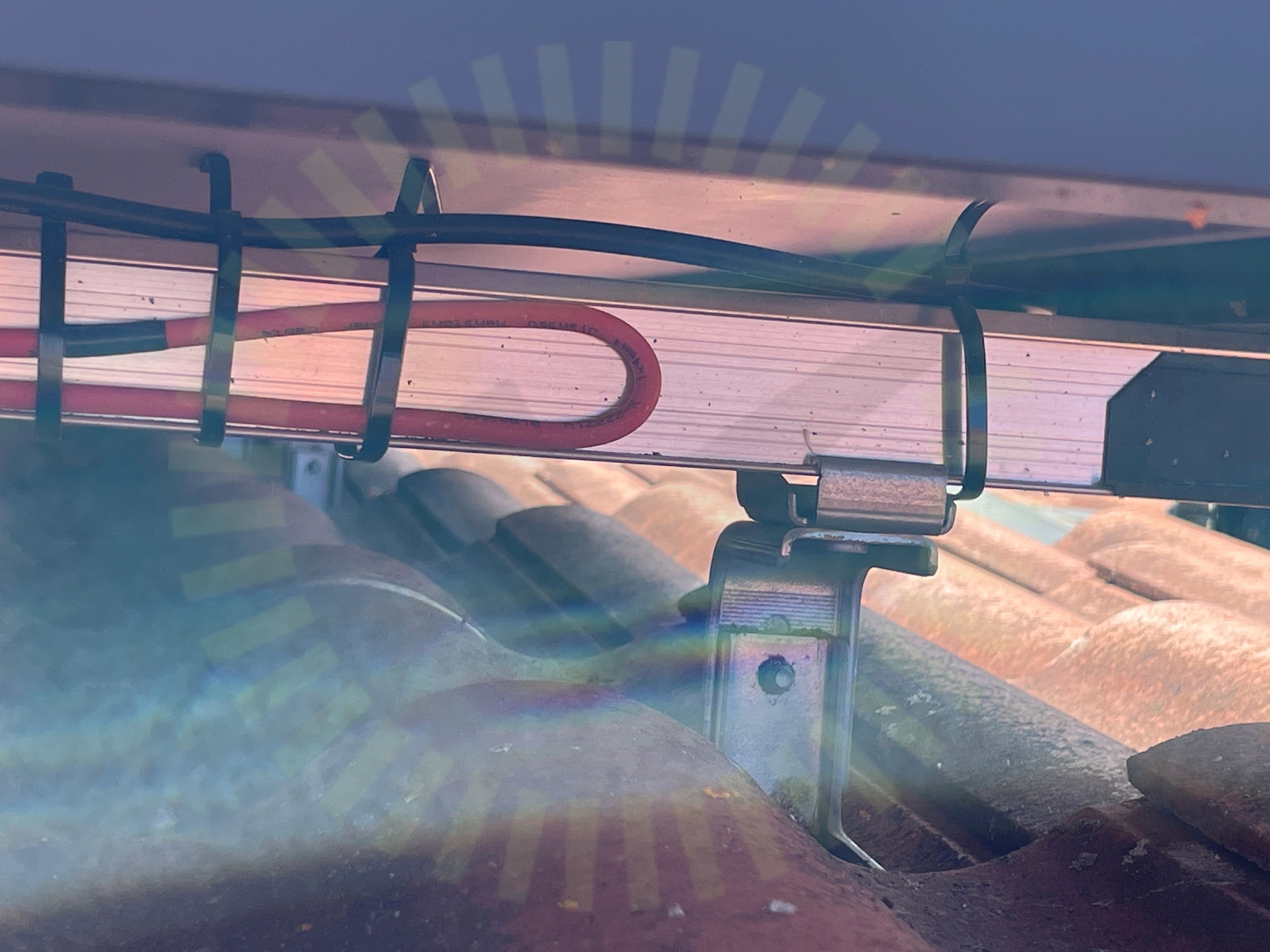

4.3 Panelkablagets böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie.

Godkända kontrollpunkter

13/16

Avstånd till havetDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontaktdonPanelramar separeradePunktbelastningSkuggaSpänningar i ramStress på kontakterSträngförläggning

Tak 1, SolarEdge: S-Serie

Anmärkningar

1/5

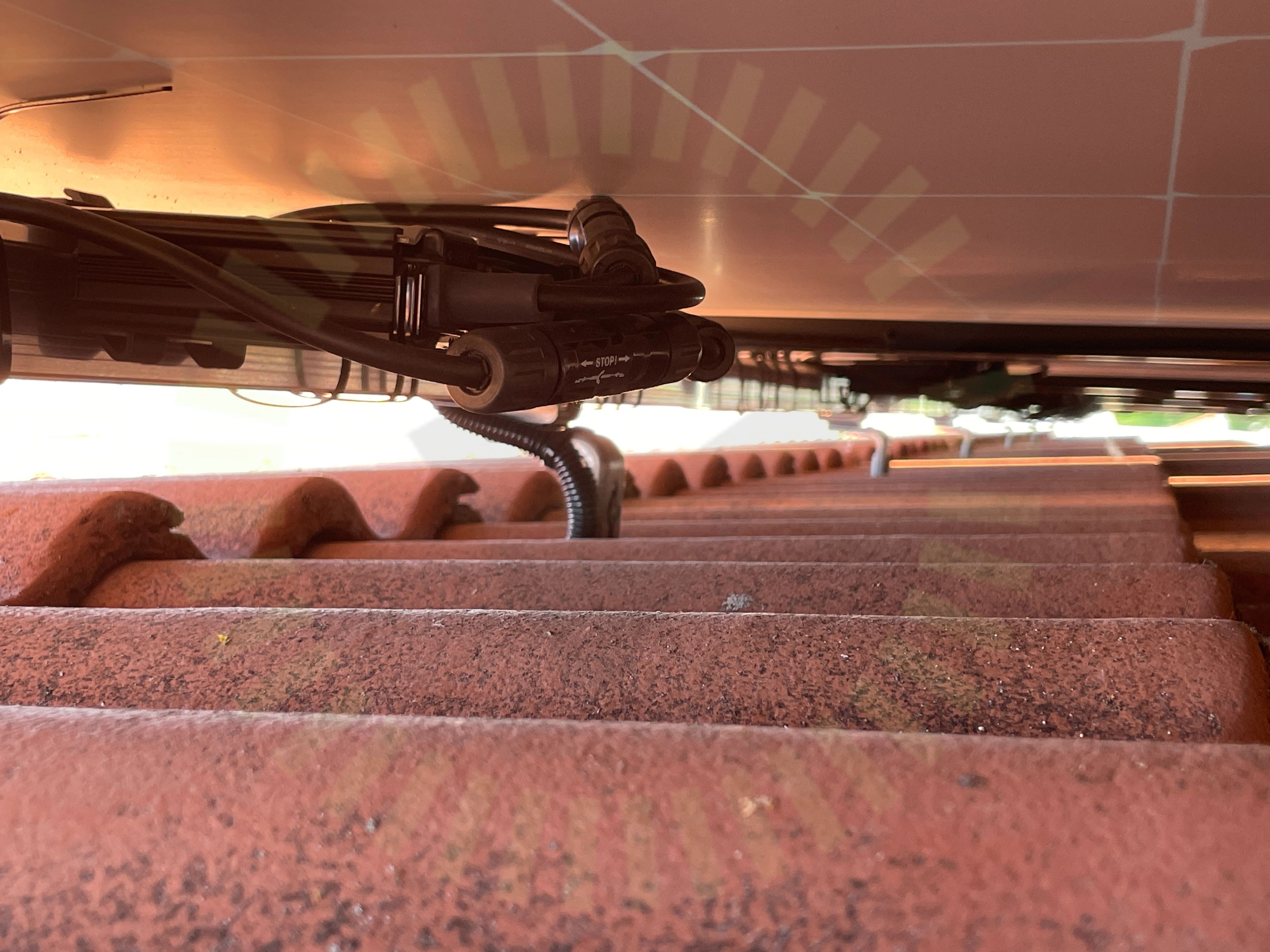

5.1 Dragavlastade

Inte godkänd

Hårda böjar på kablarna ut från optimerare.

Tillverkarens anvisningar

Godkända kontrollpunkter

4/5

Fastsäkring av produktKompatibilitetKontakterPlacering

Varselmärkning

Anmärkningar

1/5

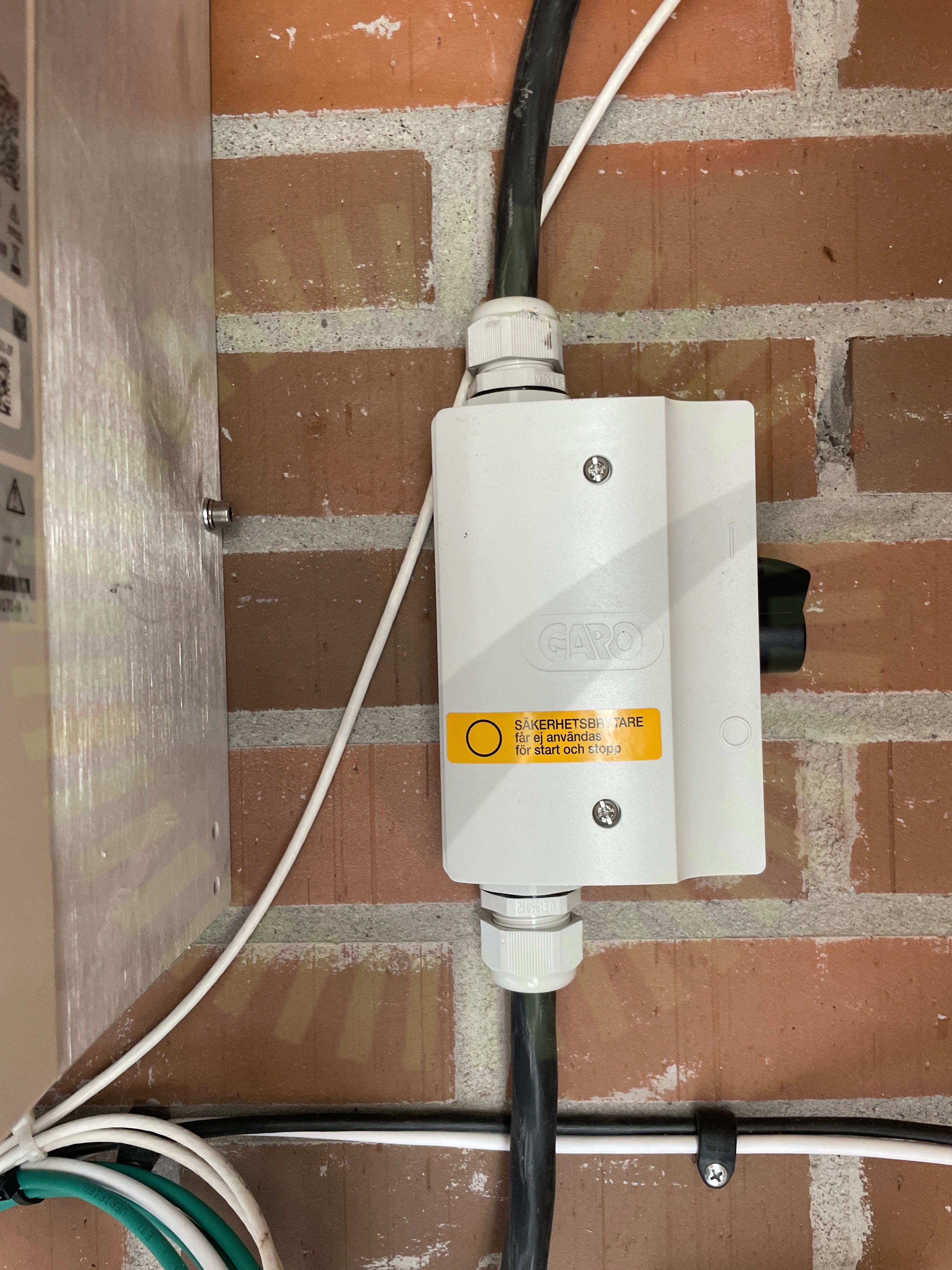

6.1 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Saknas på arbetsbrytare för växelriktare.

SEK 457, Sida 42

Godkända kontrollpunkter

3/5

Informering av solcellerMissvisande varselmärkningVarning för likspänning

Ej tillgängligt vid besiktning

1/5

Tillförlitligt fäst

Växelriktare

Anmärkningar

2/29

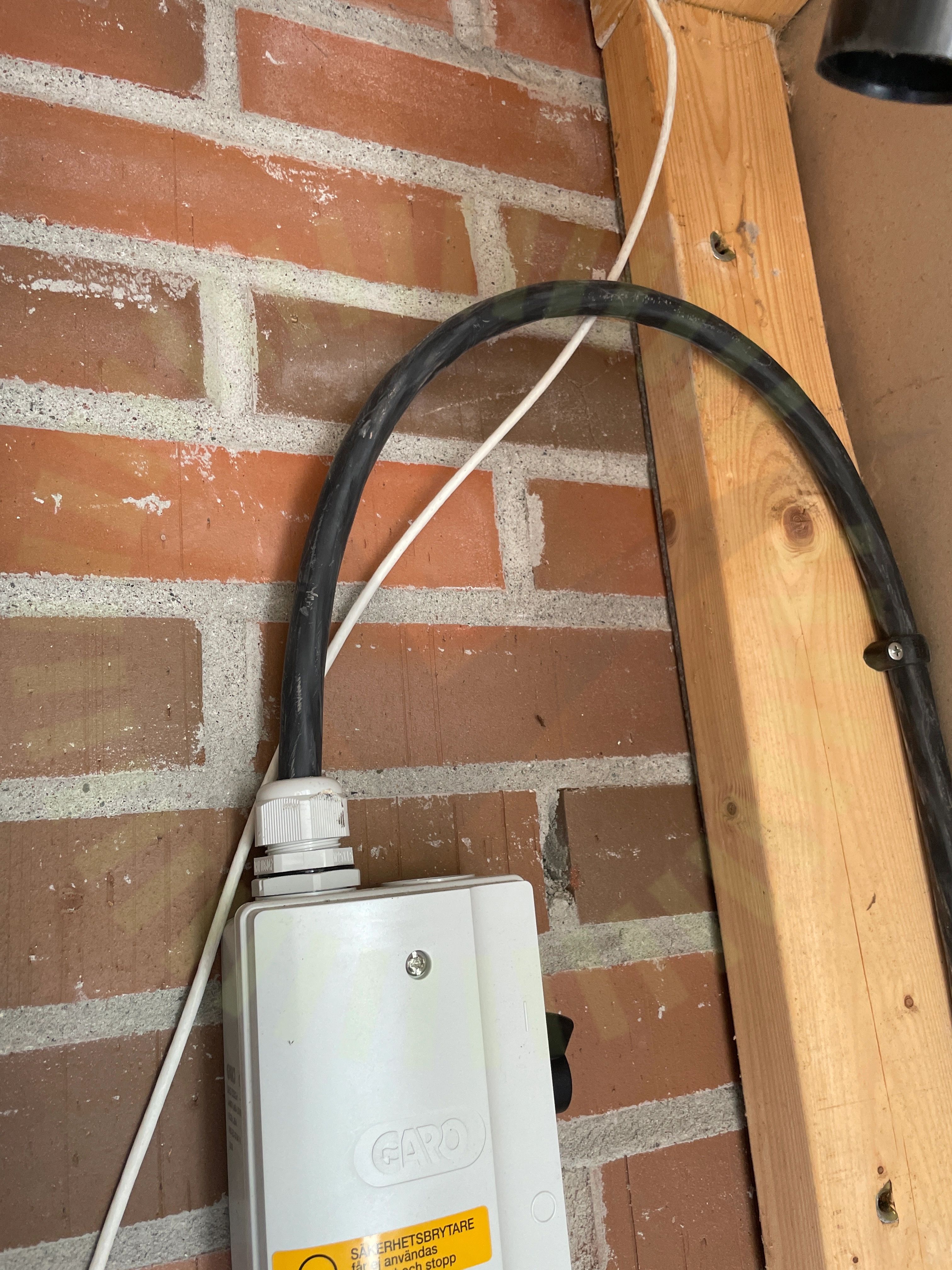

7.1 AC Kablage förläggning

Inte godkänd

Kablage ej uppfäst med tillräckligt stöd över hela sin längd.

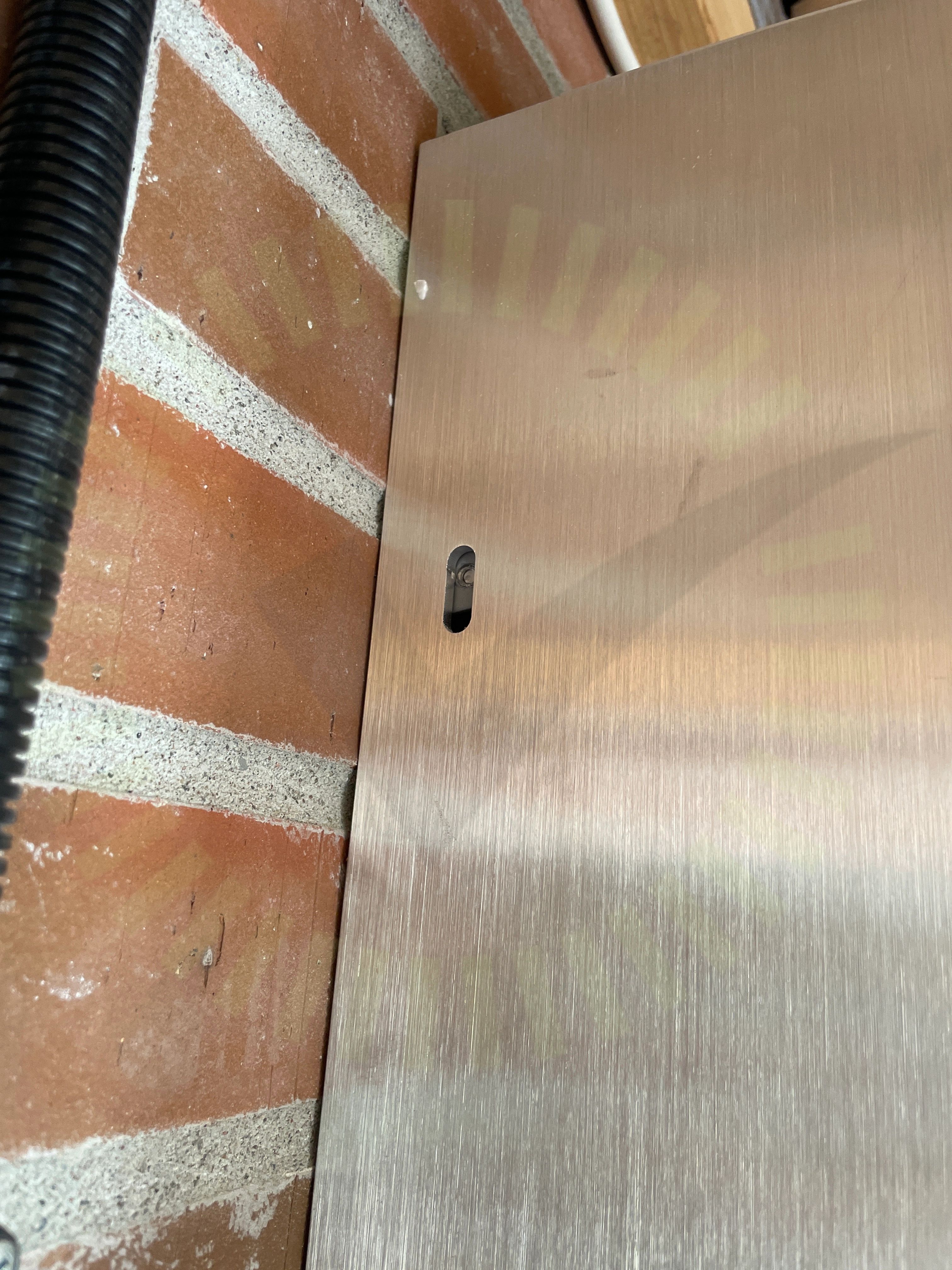

7.2 Fastsäkring av växelriktare

Inte godkänd

Växelriktaren är inte fastsäkrad ordentligt.

SolarEdge System Installation Guide For Europe and APAC, Version 4.2, Sida 29

Godkända kontrollpunkter

27/29

AC Anslutning VäxelriktareAC BöjradieAC kablage skarp kantAvståndDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Kontakter anslutningDC Kontakter stressFörskruvningGenomföringarHuvudsäkringInfästningKabeldimensioneringLedare FastspändaLikspänningskomponenterMärkningSkadat kablageSträngdesignSäkringsdimensionSäkringsdimensionTätningsinsattsUppskalad ledareVentilationVinkelVäderbeständigt materialVäxelriktarens kontakter
