Besiktningsrapport
9.5
Installation genom
1KOMMA5°
Datum
27 juli 2023
Ort
Västerås , Västmanlands län
PE
Lock
Avstånd närliggande objekt
DC Kablage förläggning
91% godkända
9% ej godkända
Om installationen
Växelriktare
SunGrow: SH5-10RT
Batteri
SunGrow: SBR(XXX)
Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Anmärkningar
1/3
1.1 Mätprotokoll DC
Inte godkänd
Mätningar av DC strängar saknas.
Godkända kontrollpunkter
2/3
Avtal
Strängschema
Batteri
Anmärkningar
2/8

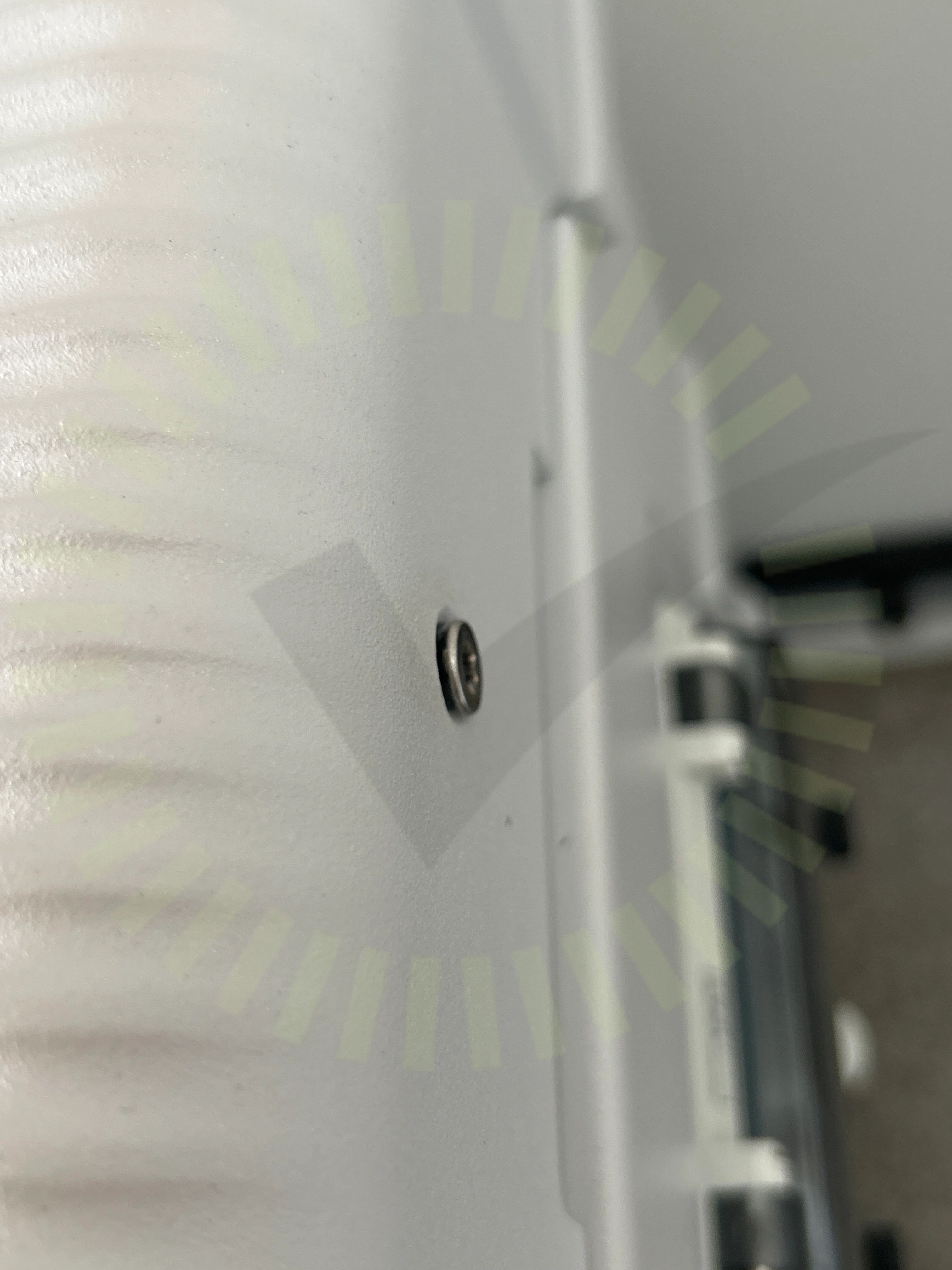

2.1 Lock
Inte godkänd
Batteriets lock är inte fastskruvat.
SBR096-256-UEN-Ver12-202103, Version: 1.2, Sida 20.
2.2 PE
Inte godkänd
Batteriet är inte jordat.
SBR096-256-UEN-Ver12-202103, Version: 1.2, Sida 2.
Godkända kontrollpunkter
6/8
Avstånd
Infästning
Kommunikation
Miljökrav
Skador
Vinkel
Varselmärkning
Godkända kontrollpunkter
5/5
Informering av solceller
Missvisande varselmärkning
Tillförlitligt fäst
Varning för backspänning
Varning för likspänning
Växelriktare
Anmärkningar
3/34
4.1 Avstånd närliggande objekt
Inte godkänd
Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.
SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 36

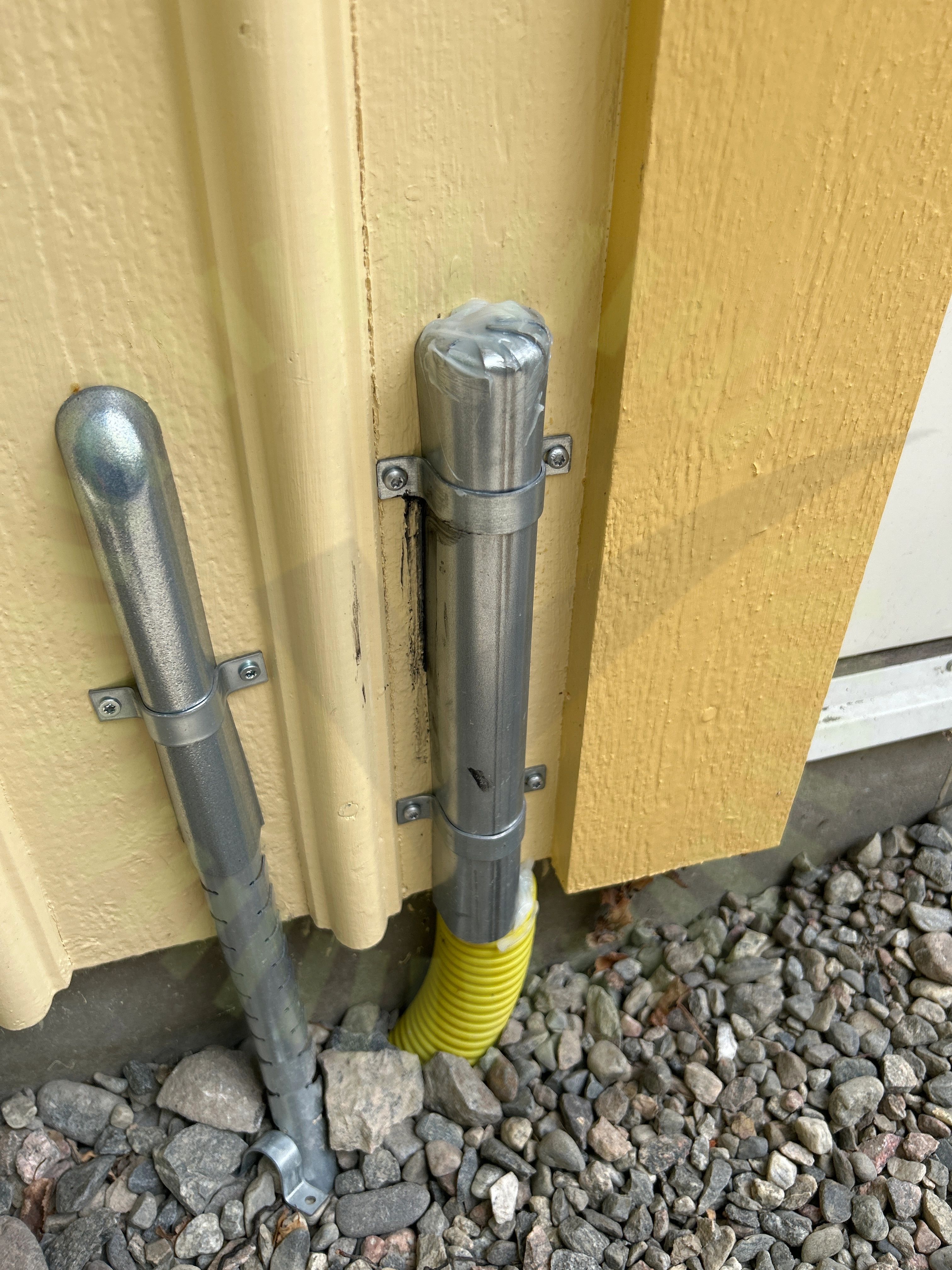

4.2 DC Kablage förläggning
Kundkommentar
Kund är inte nöjd med detta (den till vänster har kunden gjort)
4.3 Förskruvning
Inte godkänd
Två kablar går in i förskruvning till växelriktaren som är avsedd för en kabel.
SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 54-55
Godkända kontrollpunkter
31/34
AC Anslutning Växelriktare
AC Böjradie
AC Kablage förläggning
Bakomliggande material
DC Kablage egenskaper
DC Kablage skydd
DC Kontakter
DC Kontakter anslutning
DC Max Spänning
DC Min Spänning
Dubbel matning
Fastsäkring av produkt
Genomföringar
Huvudsäkring
Infästning
Jordning av chassi
Kabeldimensionering
Ledare anslutna
Likspänningskomponenter
Märkning
Placering
Skadat kablage
Skarp kant
Stress på kontakter
Strängdesign
Säkringsdimension
Uppskalad ledare
Ventilation
Väderbeständigt material
Väderskydd
Växelriktarens IP klassning
