Institutet för Solenergikvalitet

Besiktningsrapport

9.4
x

Installation genom

Solcellsproffsen

Datum

10 mars 2023

Ort

Bandhagen, Stockholms län
Klämmornas placering
Jordning av chassi
PE
94% godkända6% ej godkända

Om installationen

PanelerRisen: RSM40-8-xxxMB
MontagesystemWeland Stål: Råspont
VäxelriktareSunGrow: SH5-10RT
BatteriSunGrow: SBR(XXX)
TillbehörElmaterial: Kapsling
TillbehörSmartmätare: CHINT DTSU666
Solcellsproffsen

Installerad av Solcellsproffsen som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3
AvtalMätprotokoll DCSträngschema

Batteri

Anmärkningar

1/8
PE

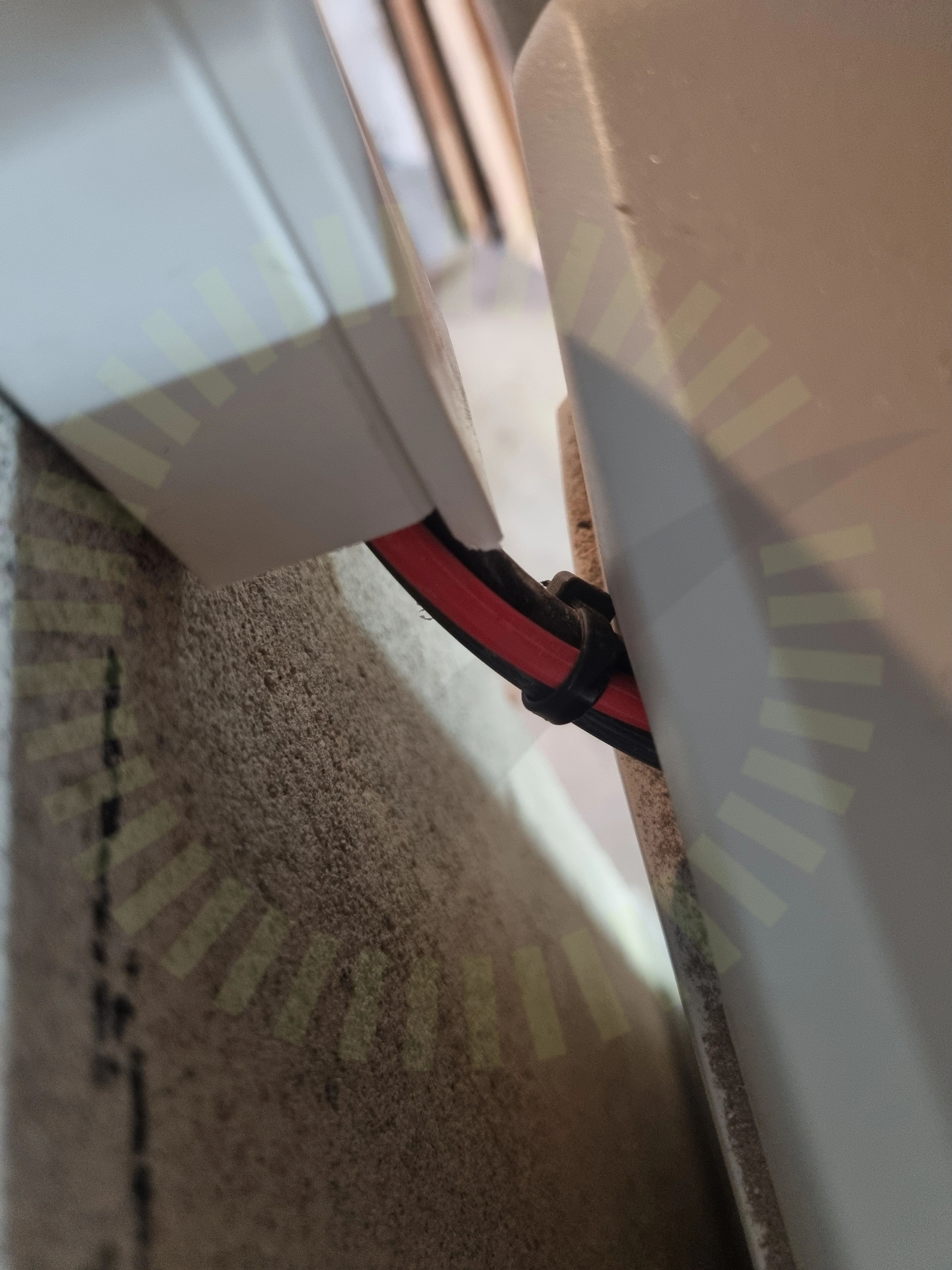

2.1 PE

Inte godkänd

batteriet är inte jordat

SBR096-256-UEN-Ver12-202103, Version: 1.2, Sida 2.

Godkända kontrollpunkter

7/8
AvståndInfästningKommunikationLockMiljökravSkadorVinkel

Kapsling

Godkända kontrollpunkter

8/8
BrytareBöjradieFörskruvningarInfästningIP-KlassningPlaceringTermisk påverkanYttre påverkan

Tak 1, Risen: RSM40-8-xxxMB

Anmärkningar

1/18
Klämmornas placering

4.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon.

PV module installation and maintenance manual A1 2023 sida 26.

Godkända kontrollpunkter

16/18
Avstånd till havetAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas storlekKlämmornas överlappningKontakterKopplingslådaPanelkablagets böjradiePanelramar separeradePunktbelastningSkadorSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/18
Strängförläggning

Tak 1, Weland Stål: Råspont

Godkända kontrollpunkter

22/22
Främmande materialKabeluppfästningKlämmor rätt förläggningMittklämma skruvMittklämmorRåspontsinfästningShimsSkadorSkarp kantSkenornas infästningSkenornas överhängSkenskarvarSkyddSnö- och VindlastberäkningTakgenomföringTakkrokarnas CCTvådelad TakkrokUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor skena Ändklämmor skruv

Varselmärkning

Anmärkningar

1/4
Varning för likspänning

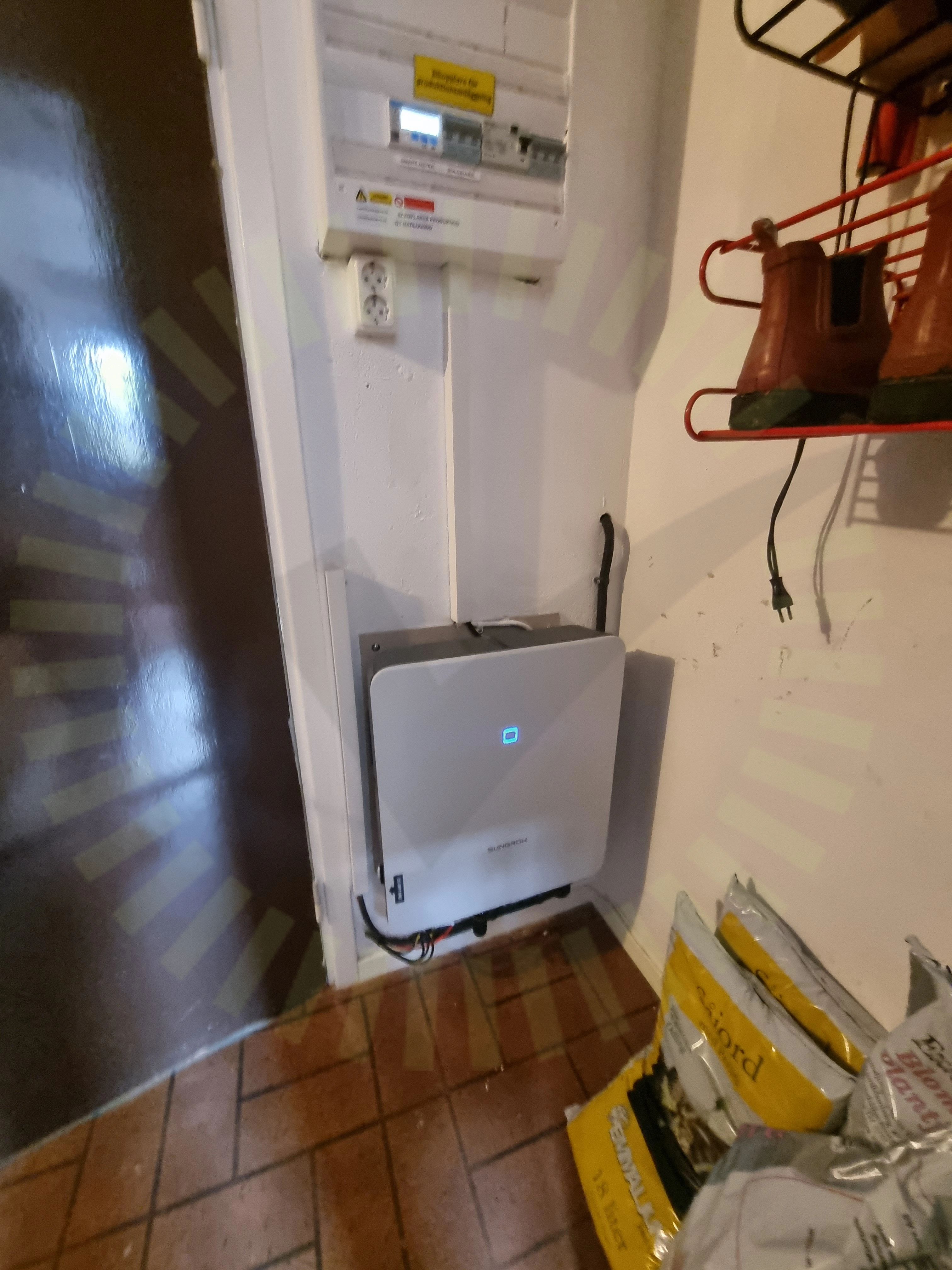

6.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

3/4
Informering av solcellerTillförlitligt fästVarning för backspänning

Växelriktare

Anmärkningar

3/33
Avstånd närliggande objekt

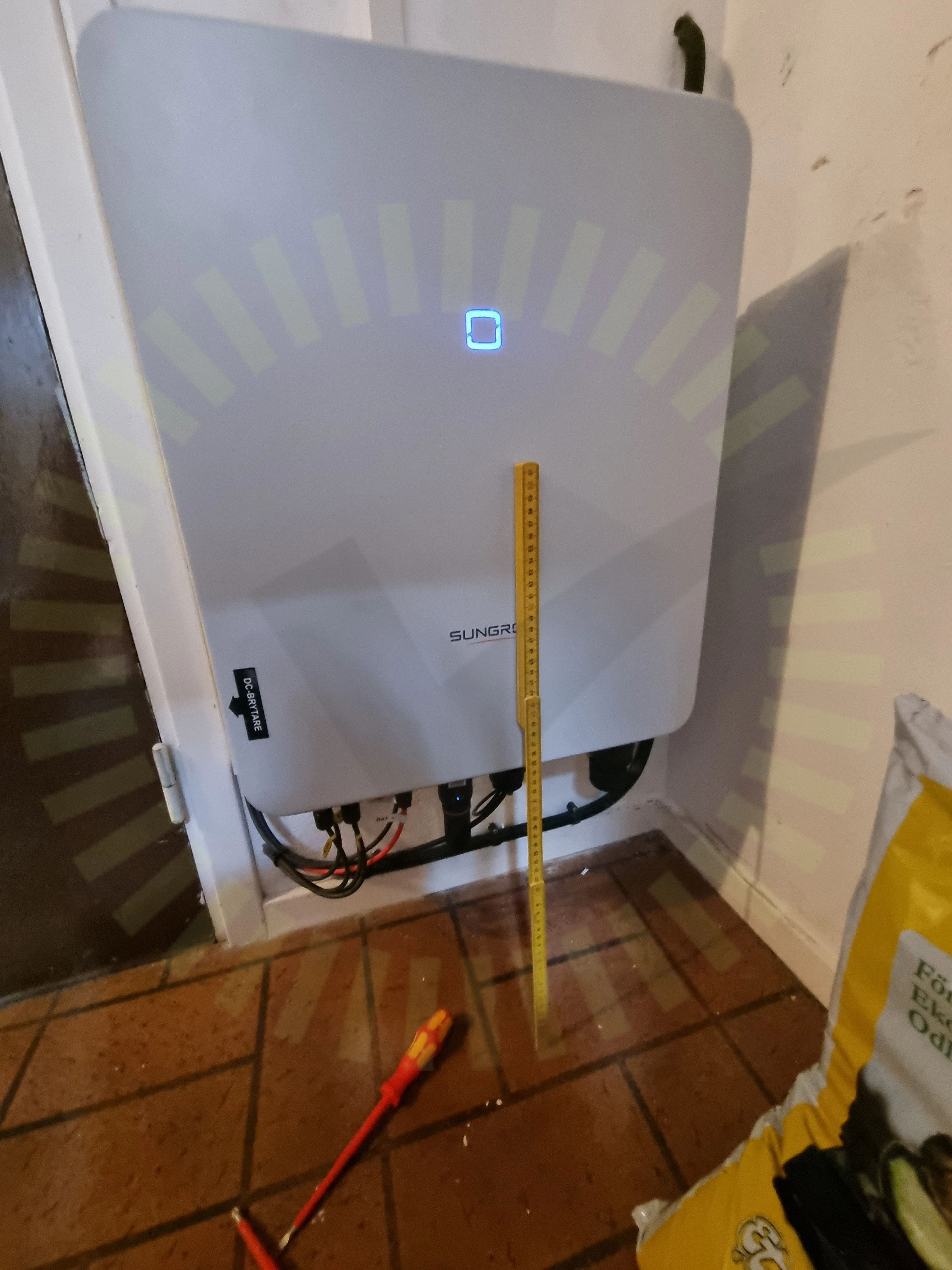

7.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 36
DC Genomföringar

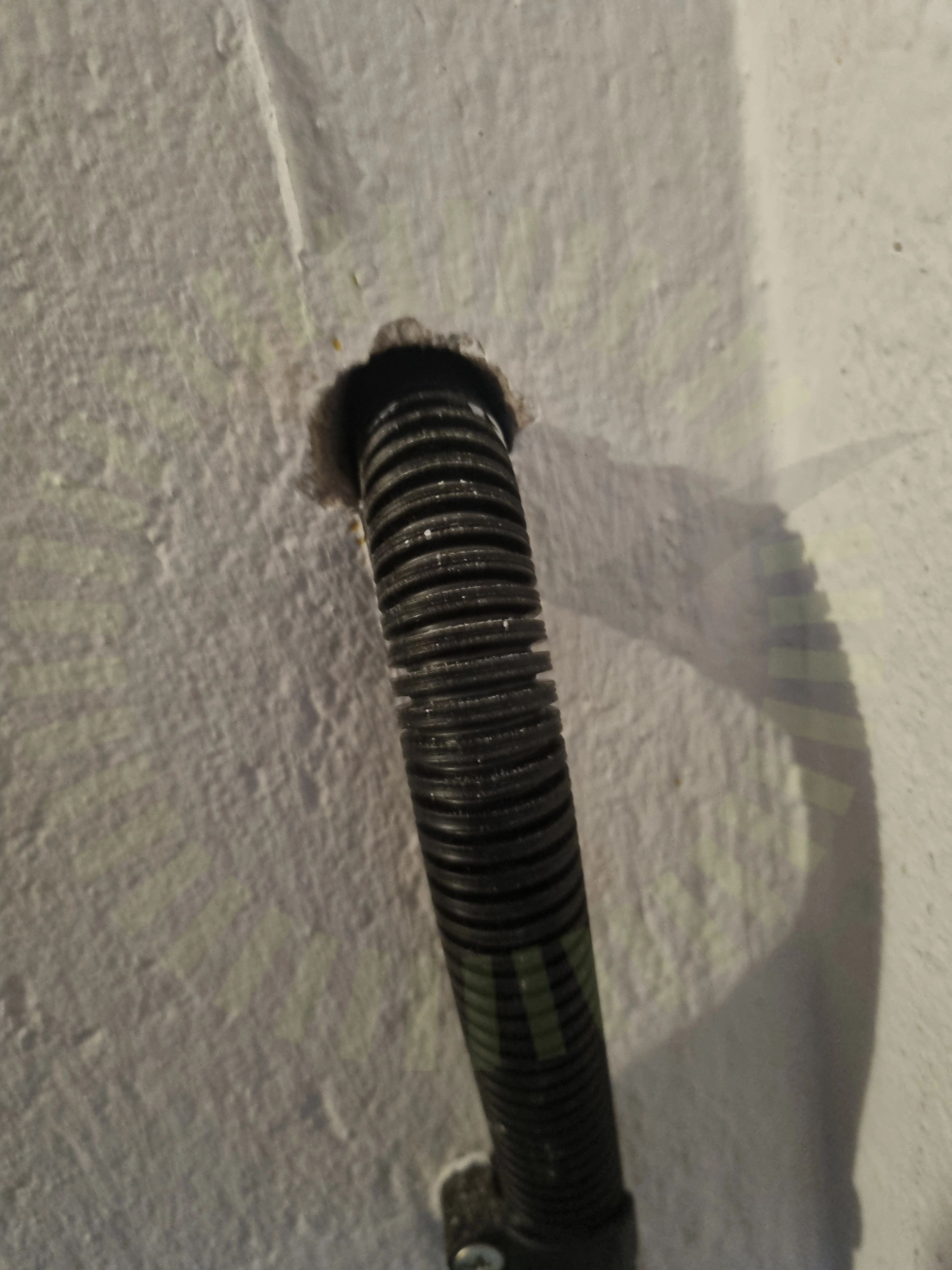

7.2 DC Genomföringar

Inte godkänd

Genomföringar är inte täta.

SS 436 40 00 (527.2.1)
Jordning av chassi

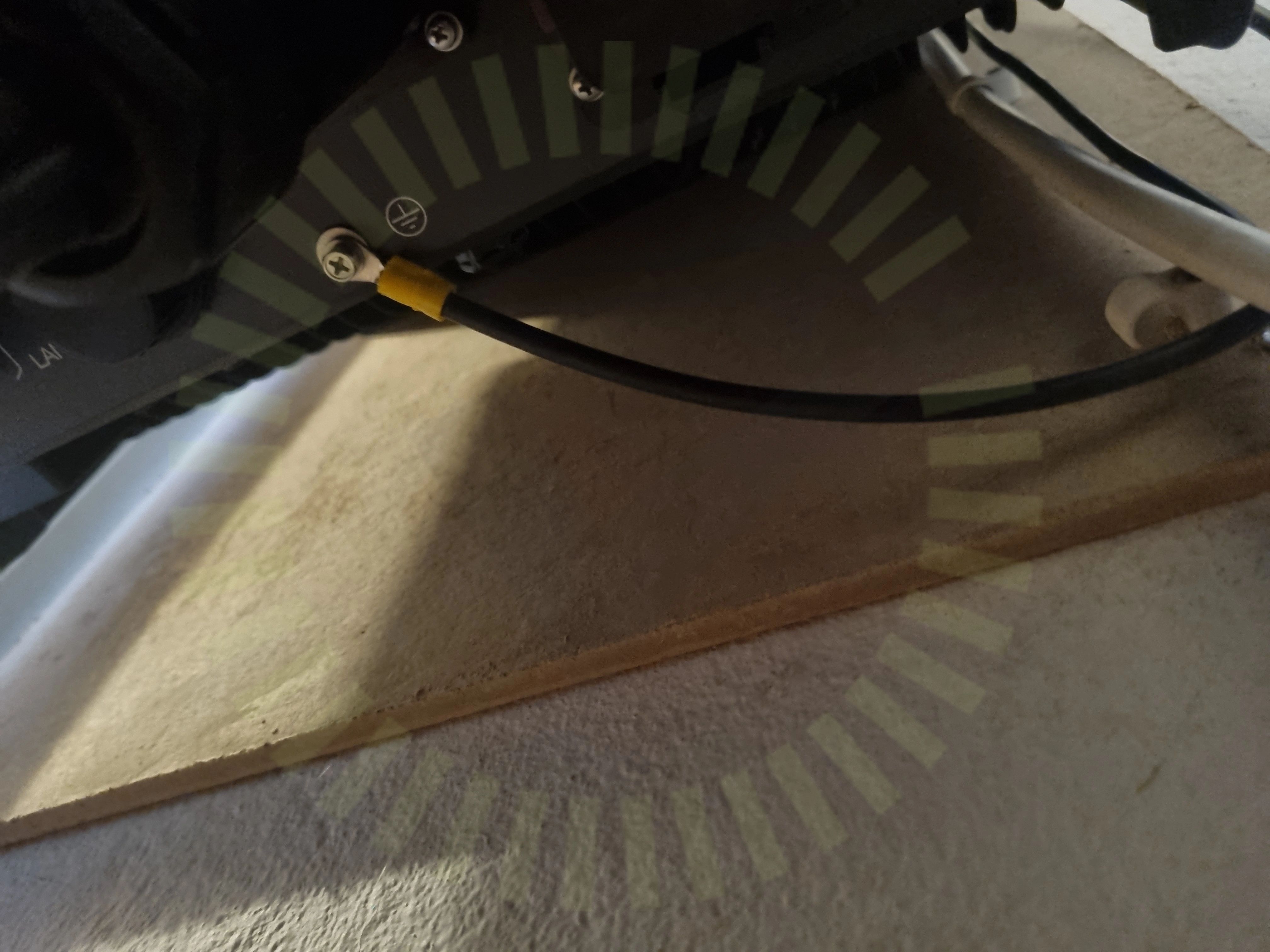

7.3 Jordning av chassi

Inte godkänd

Skyddsutjämning ska inte förväxlas med funktionsutjämning.

SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 50

Godkända kontrollpunkter

30/33
AC Anslutning VäxelriktareAC BöjradieAC GenomföringarAC Kablage dimensioneringAC Kablage förläggningAC kablage skadaAC kablage skarp kantBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skadaDC Kablage skyddDC KontakterDC Kontakter anslutningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktFörskruvningHuvudsäkringInfästningLedare fastspändaMärkningPlaceringSmartmätareSäkringsdimensionVentilationVäderskyddVäxelriktarens IP klassning
