Institutet för Solenergikvalitet

Besiktningsrapport

8.1
x

Installation genom

Solarsurf Sverige AB

Datum

22 mars 2024

Ort

Fjärdhundra, Uppsala län

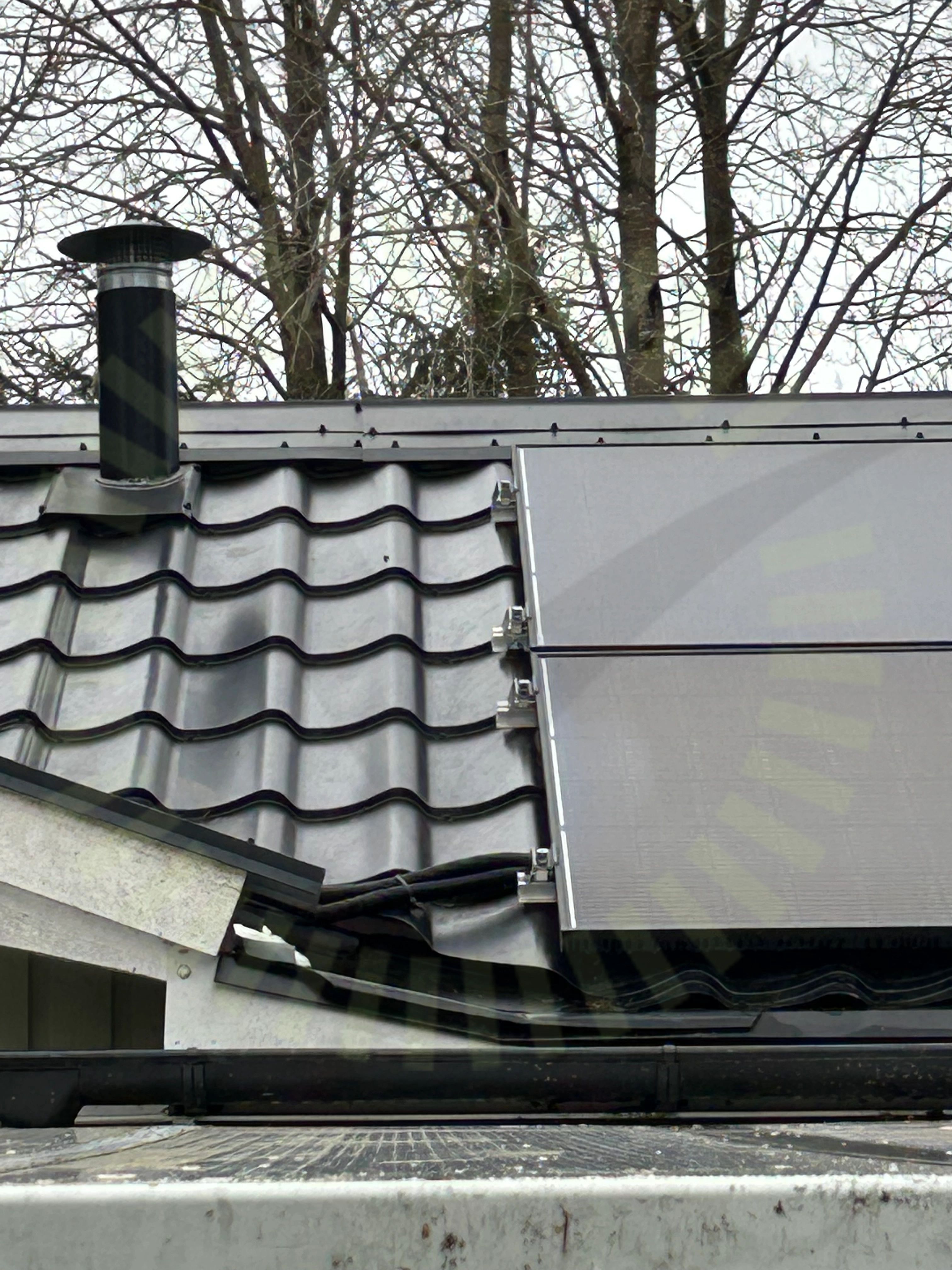

Klämmor rätt förläggning
Ändklämmor skena
Klämmornas placering
85% godkända15% ej godkända

Om installationen

PanelerCecep Solar: CEC6-54MHV
MontagesystemK2: BasicRail
MontagesystemWeland Stål: Falsfäste
VäxelriktareSunGrow: SH5-10RT
BatteriPYLONTECH: FORCE-H2
TillbehörUndercentral
TillbehörCHINT: Sungrow DTSU666
Solarsurf Sverige AB

Installerad av Solarsurf Sverige AB som har ett medelhögt snittbetyg på 8.2 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3
AvtalMätprotokoll DCSträngschema

Batteri

Anmärkningar

1/12

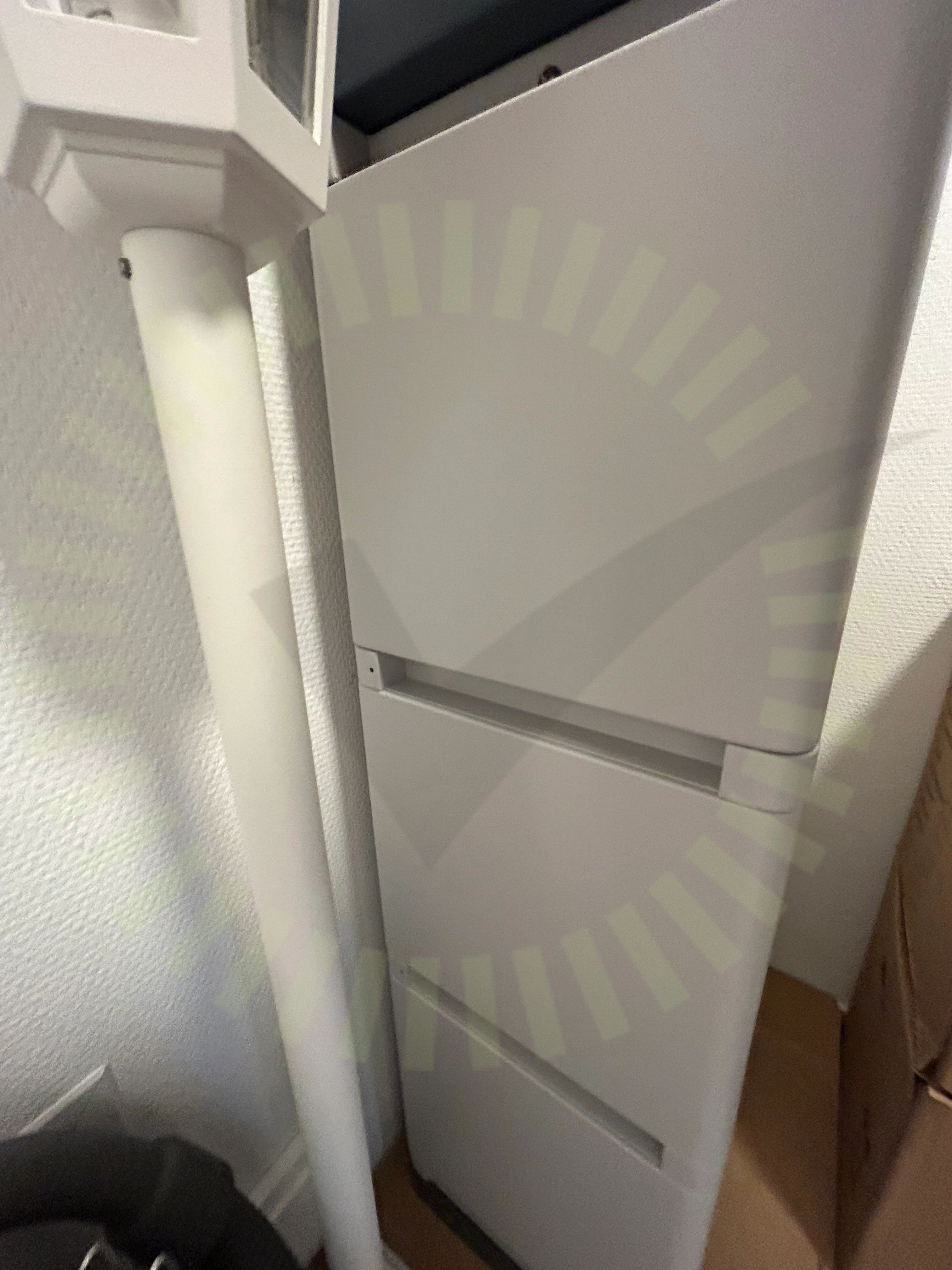

Sammansättning av komponenter

2.1 Sammansättning av komponenter

Inte godkänd

Batterimodul är inte fastsäkrad korrekt, skenor saknas.

Force-H2 Operating Manual V22P2FHB1018, Sida 24-26

Godkända kontrollpunkter

11/12
Avstånd närliggande objektBatteri PEDC anslutning Fastsäkring av styrmodulPlacering av batteriSignalkabel batteriSkadorTillgång till batterietUppfästning av kablageUtrymmeVäderskydd

Smartmätare

Godkända kontrollpunkter

4/4
Anslutning av smartmätareFastsäkring av produktSignalkabel till växelriktarenSkador signalkablage

Tak 1, Cecep Solar: CEC6-54MHV

Anmärkningar

1/16

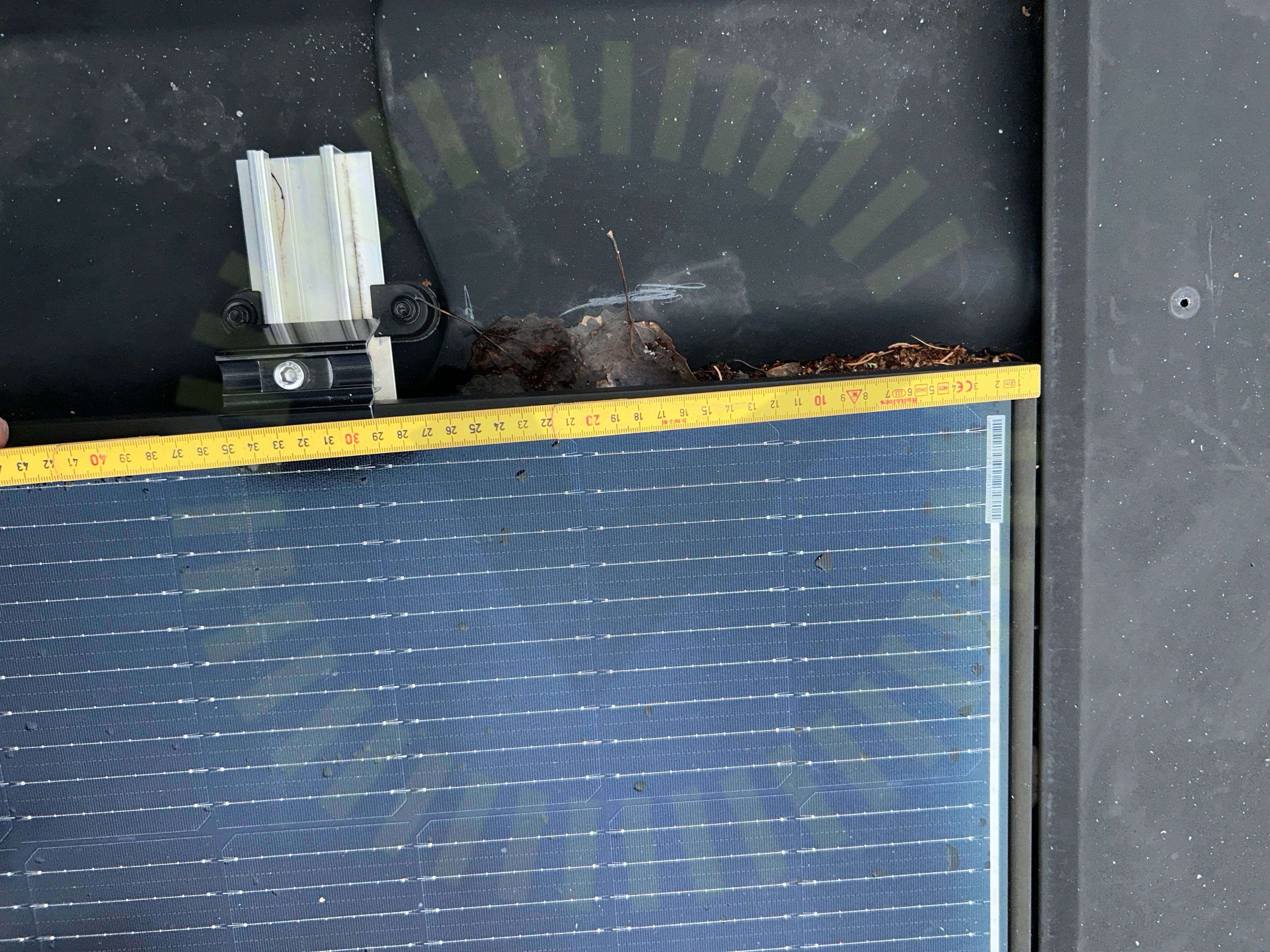

Klämmornas placering

4.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

Installation Manual of CECEPs Crystalline Silicon PV Module, Sida 31

Godkända kontrollpunkter

10/16
DräneringshålKlämmornas storlekKlämmornas överlappningPanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Ej tillgängligt vid besiktning

5/16
Förbindelse av kontakterFöremål mot bakstyckeKontaktdonKopplingslåda böjradiePanelkablaget böjradie

Tak 1, K2: BasicRail

Anmärkningar

8/26

5.1 Snö- och Vindlastberäkning

Inte godkänd

Inmatad panelmodell samt panellayout i lastberäkningen stämmer inte med verkligheten.

Tillverkarens montageanvisningar

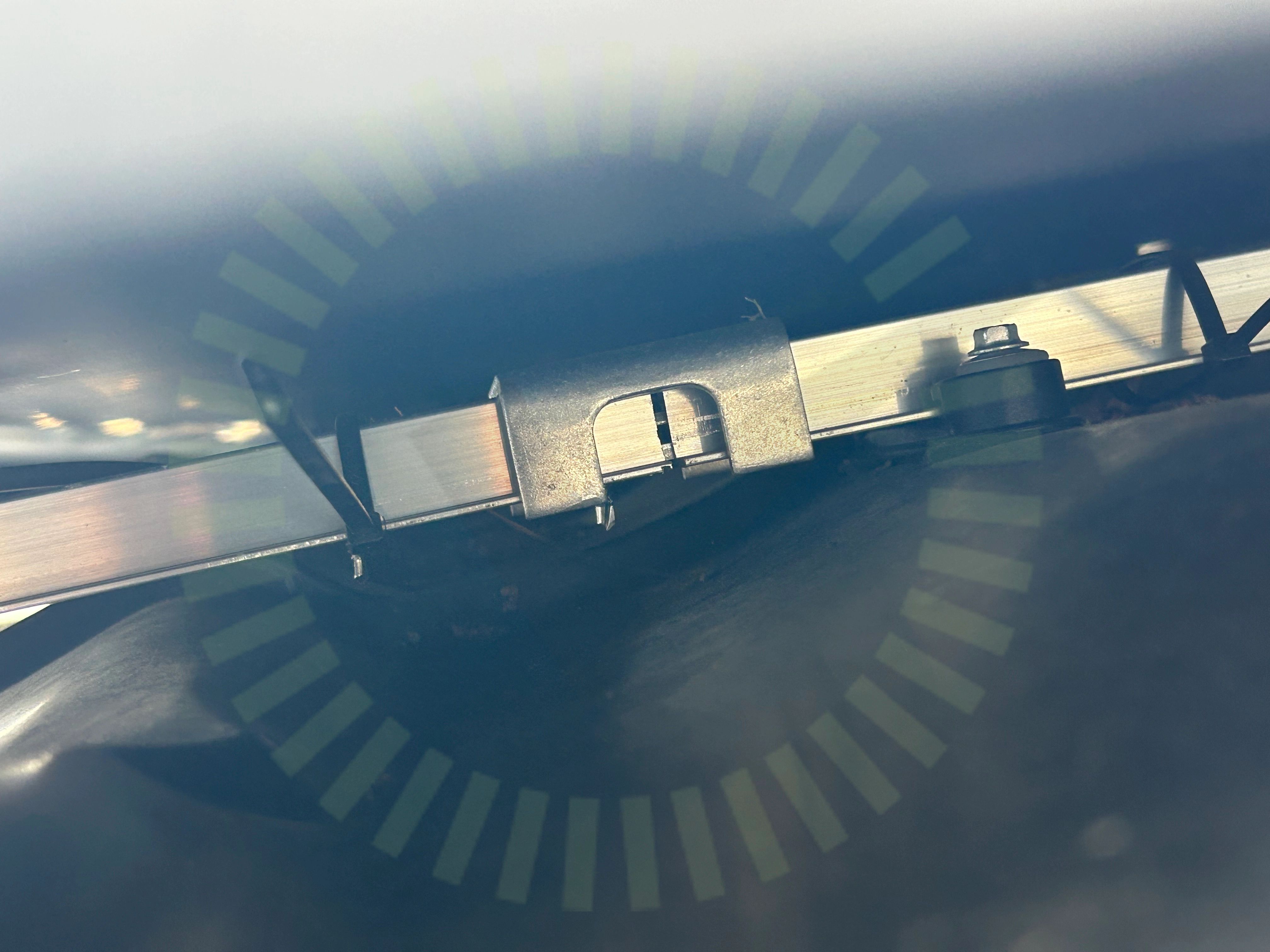

SpeedLock

5.2 SpeedLock

Inte godkänd

SpeedLock inte installerat enligt tillverkarens beskrivning. Felplacerade eller saknas helt.

BasicRail Assembly EN V21 | 0823, Sida 13/ Snö- och vindlastberäkning
Bredd av profiltoppen

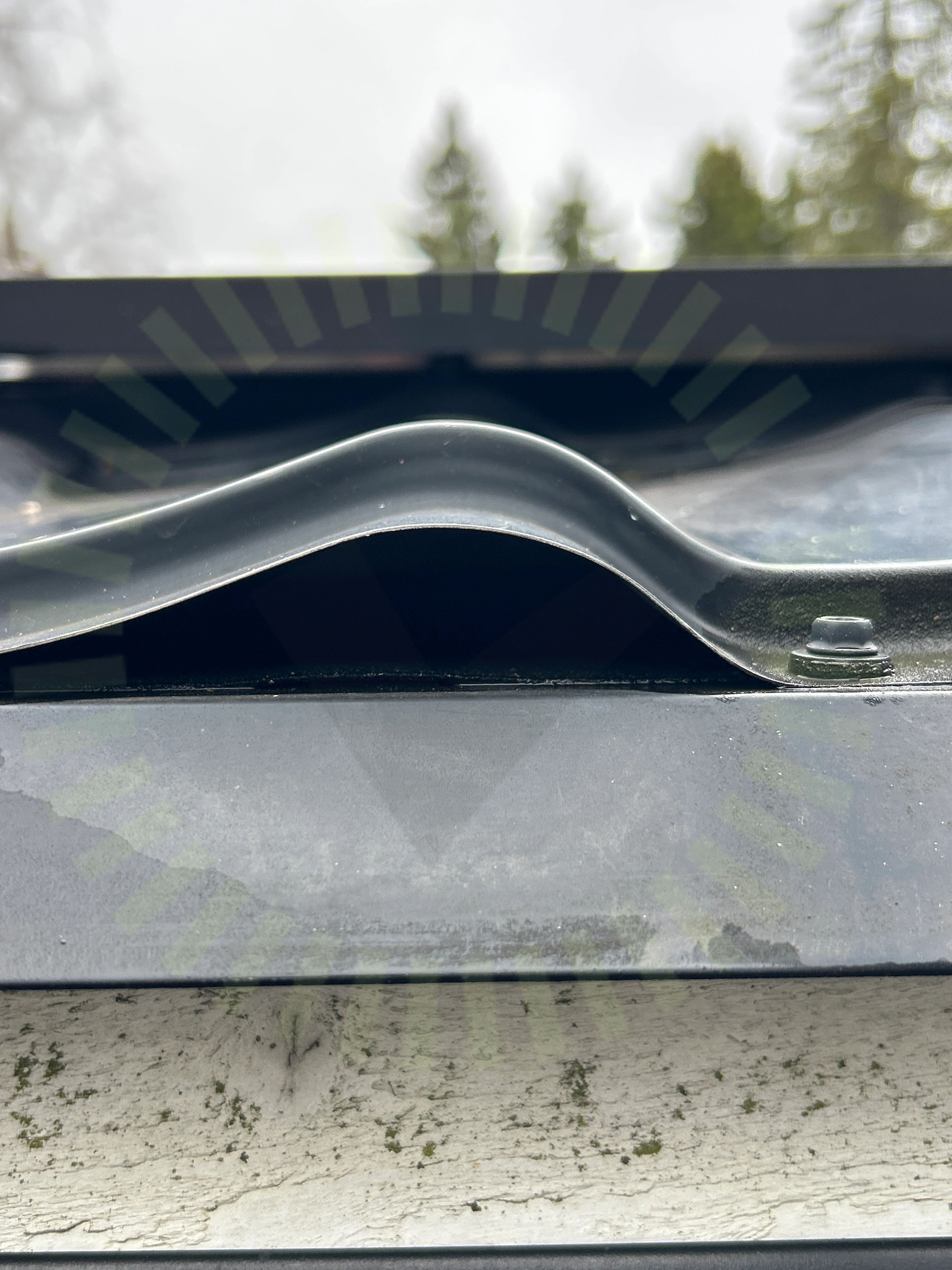

5.3 Bredd av profiltoppen

Inte godkänd

Takplåtens topp-bredd uppfyller inte tillverkarens krav.

BasicRail Assembly EN V21 | 0823, Sida 5

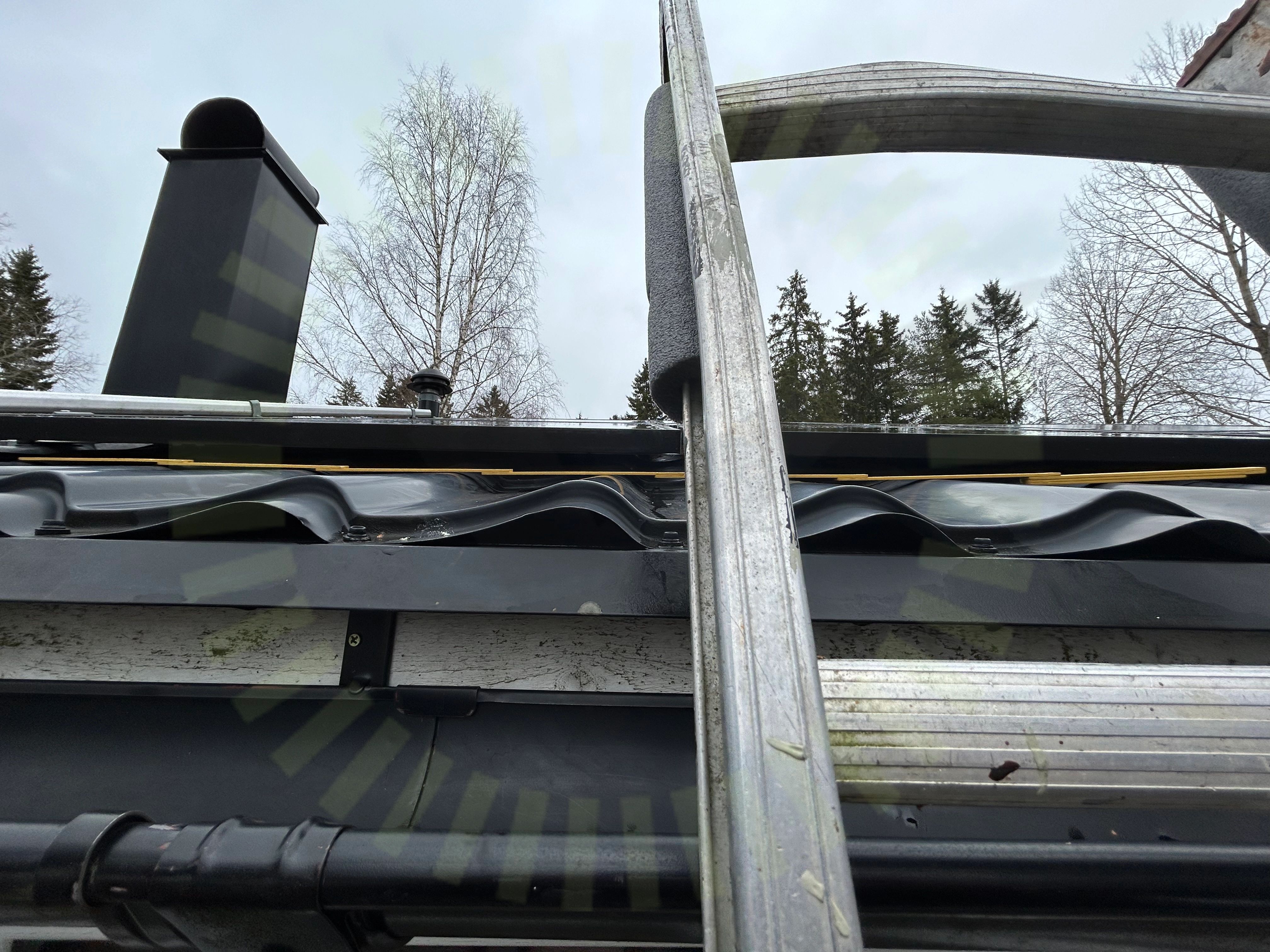

CC mått

5.4 CC mått

Inte godkänd

Avstånd mellan infästningar överstiger lastberäkningen max.

Snö- och vindlastberäkning
Kabeldragning mellan takytor

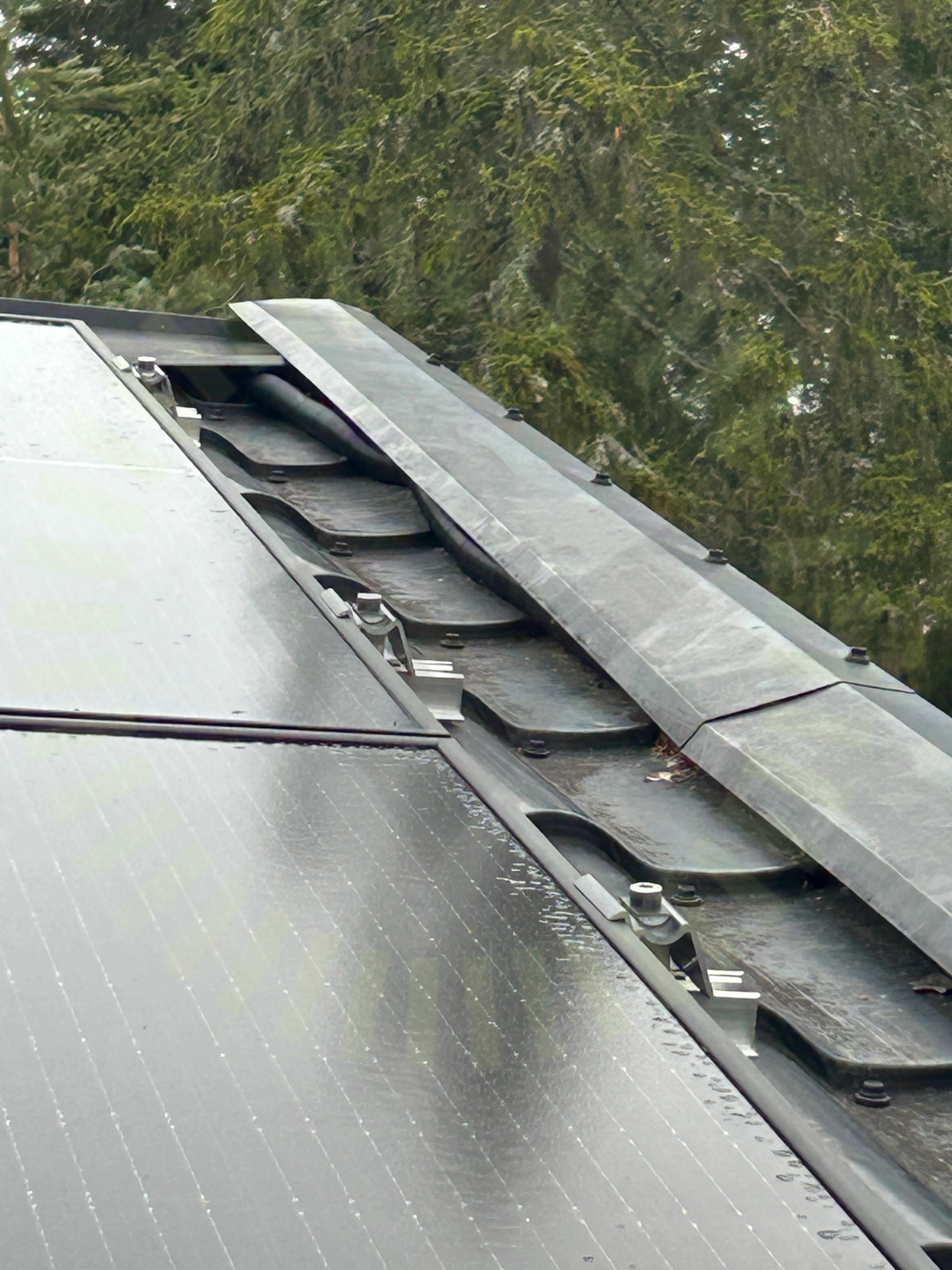

5.5 Kabeldragning mellan takytor

Inte godkänd

Kabeldragning mellan takytor är inte lämpligt fastsäkrad.

SS 436 40 00 (712.522.101)

5.6 Infästningarnas placering

Inte godkänd

Infästningar är inte korrekt utförda. Var 4e infästning måste roteras 180 grader.

BasicRail Assembly EN V21 | 0823, Sida 12
Skenans utstick för klämma

5.7 Skenans utstick för klämma

Inte godkänd

Skenans utstick uppfyller inte tillverkarens krav.

BasicRail Assembly EN V21 | 0823, Sida 14

5.8 Takinformation

Inte godkänd

Inmatad taklutning i lastberäkningen stämmer inte med verkligheten.

Snö- och vindlastberäkning

Godkända kontrollpunkter

18/26
Använd plåtskruvKlämmans placering i skenaPlåtens tjocklekPlåtinfästningSkada på klämmorDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeluppfästningMittklämmorPlaceringSkadorSkenornas infästningSkenornas överhängSkenskarvarTaklutningVäderbeständigt materialÄndklämmor

Tak 2, Cecep Solar: CEC6-54MHV

Anmärkningar

1/16

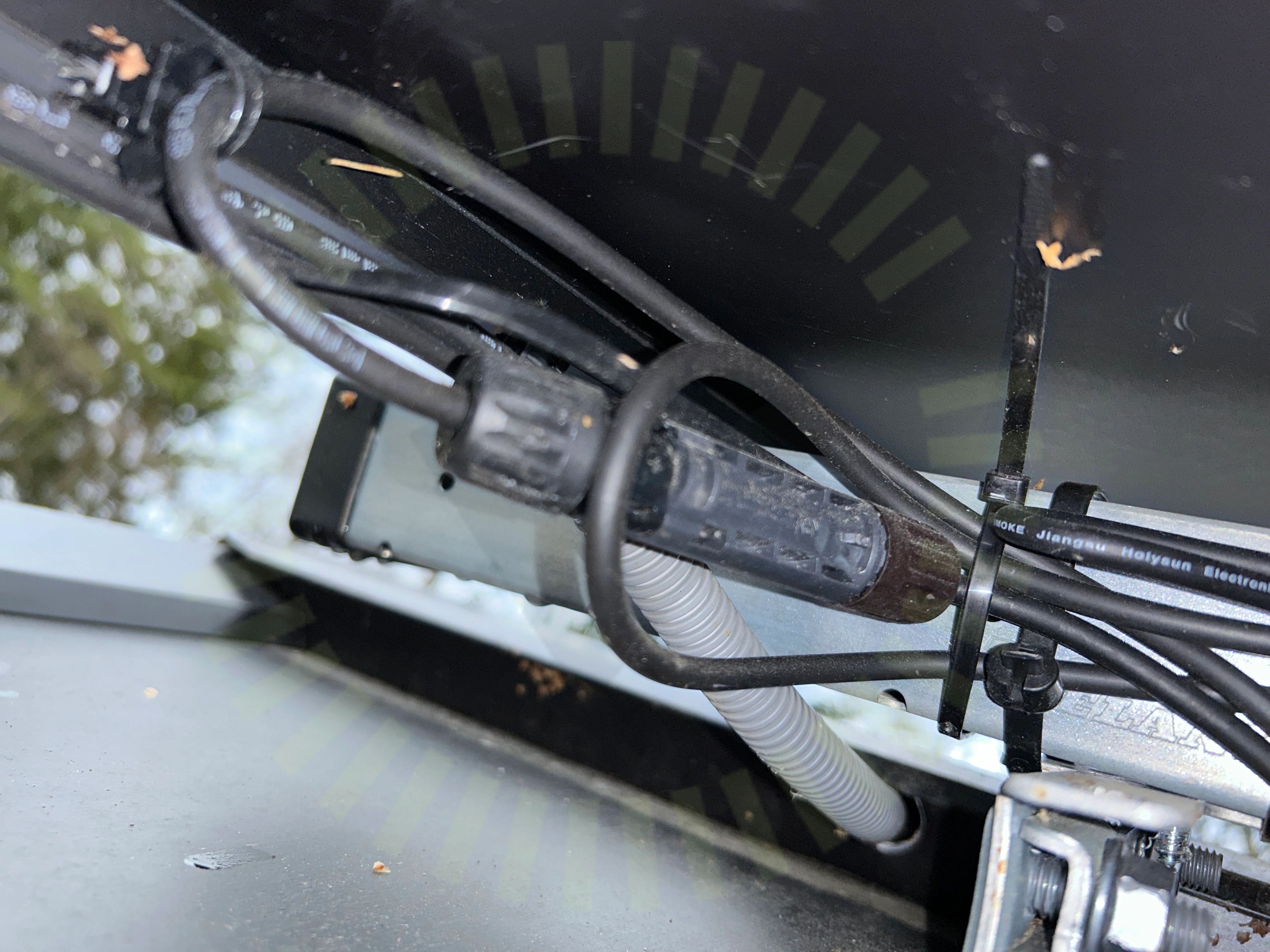

Förbindelse av kontakter

6.1 Förbindelse av kontakter

Inte godkänd

DC kontakter i förbindelse är från olika tillverkare.

SS 436 40 00 (712.526)

Godkända kontrollpunkter

15/16
DräneringshålFöremål mot bakstyckeKlämmornas placeringKlämmornas storlekKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablaget böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Tak 2, Weland Stål: Falsfäste

Anmärkningar

7/19
Föremål mellan skena och panelram

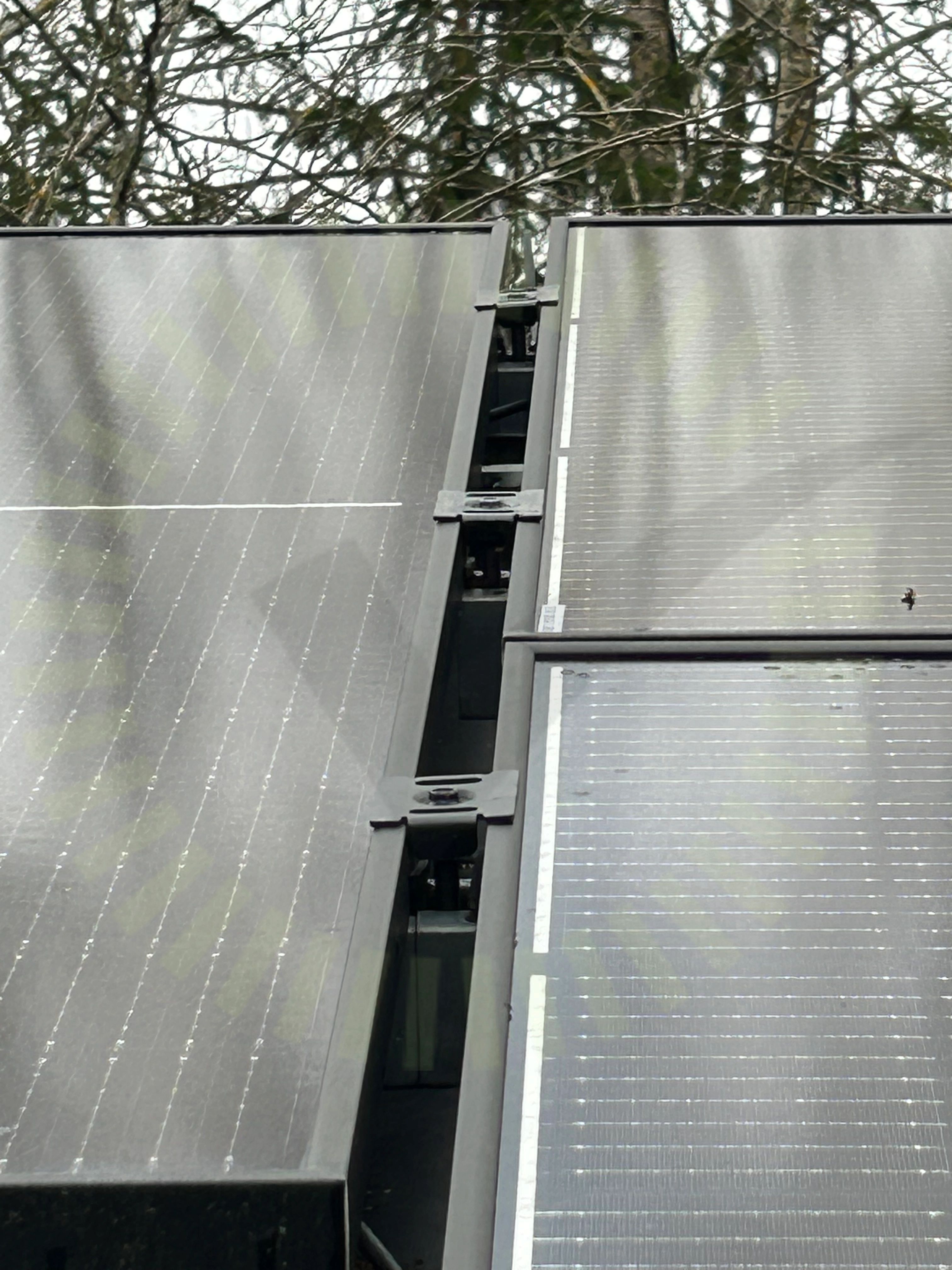

7.1 Föremål mellan skena och panelram

Inte godkänd

Föremål ligger mellan panelram och skena.

Kabeluppfästning

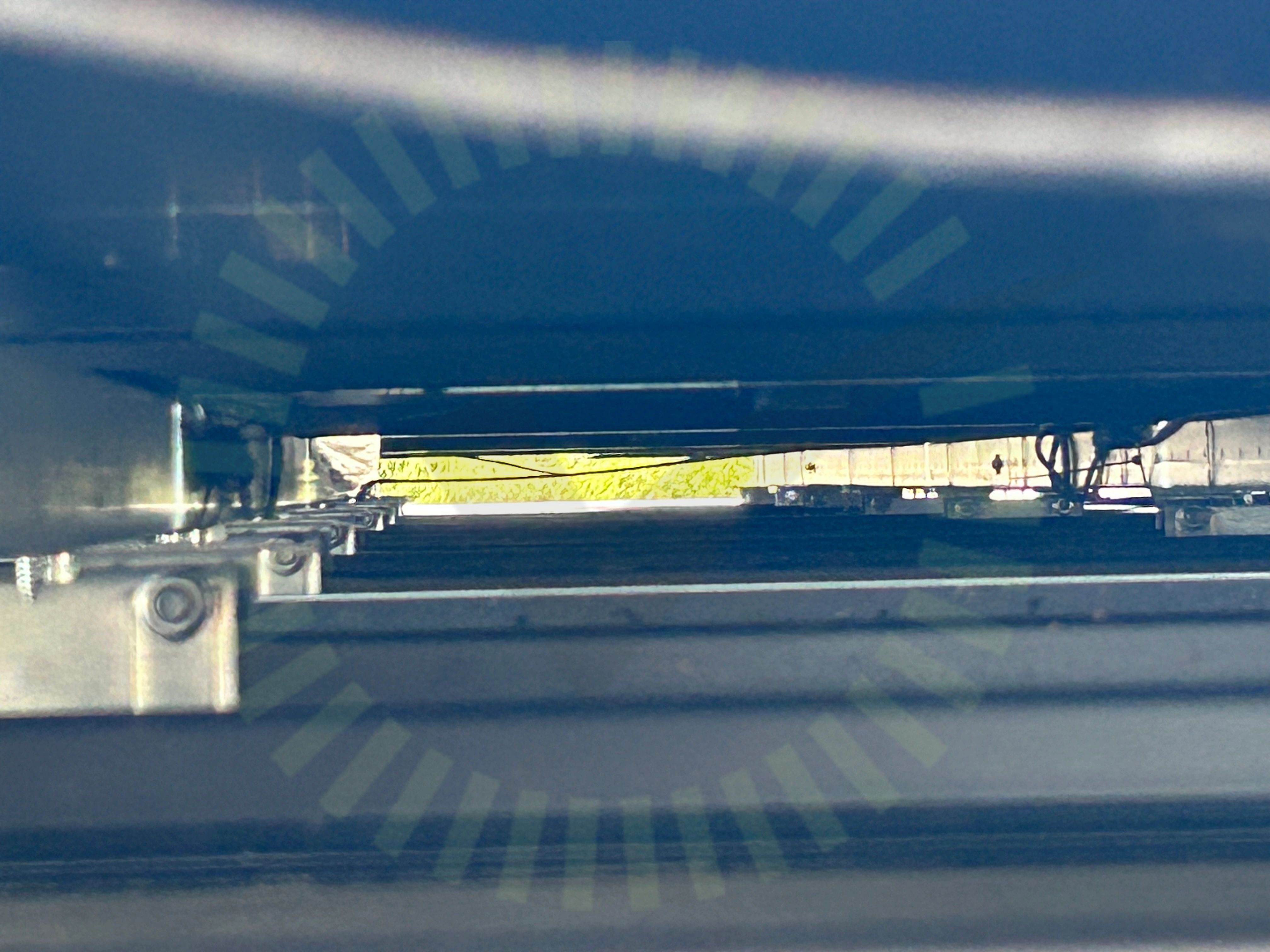

7.2 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.522.101)
Klämmor rätt förläggning

7.3 Klämmor rätt förläggning

Inte godkänd

Fästen ligger inte korrekt i skenan. Bottendel är skadad.

MA5111 Sid 1 (1) | Version 4 - 221117

7.4 Snö- och Vindlastberäkning

Inte godkänd

Inmatad panellayout i lastberäkningen stämmer inte med verkligheten.

Tillverkarens montageanvisningar

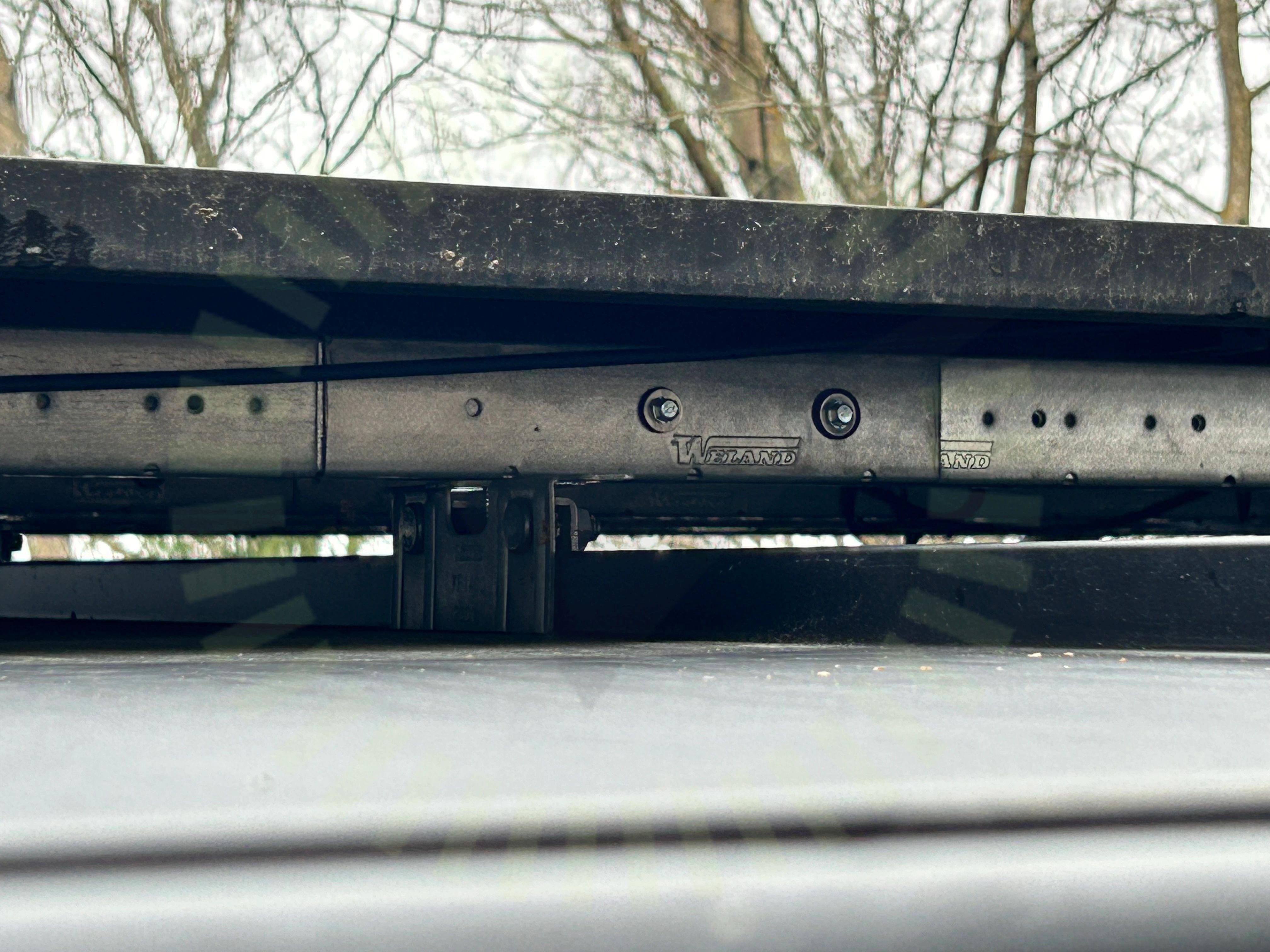

Skenskarvar

7.5 Skenskarvar

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerad. Saknas skruv.

MA5101 Sid 1 (1) | Version 4 - 221219

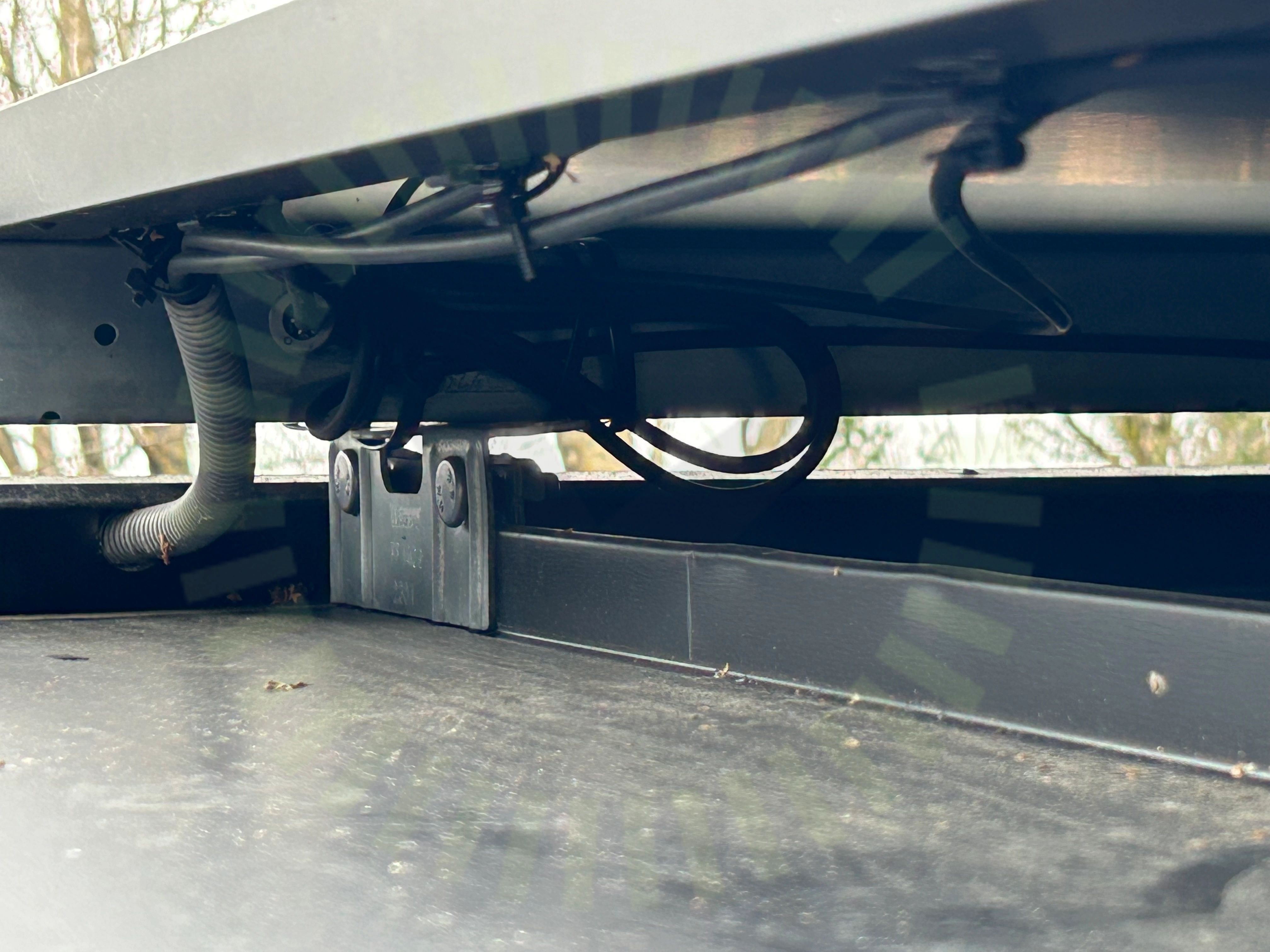

Väderbeständigt material

7.6 Väderbeständigt material

Inte godkänd

Använd flexslang är inte UV-beständig.

SS 436 40 00 (522.11)

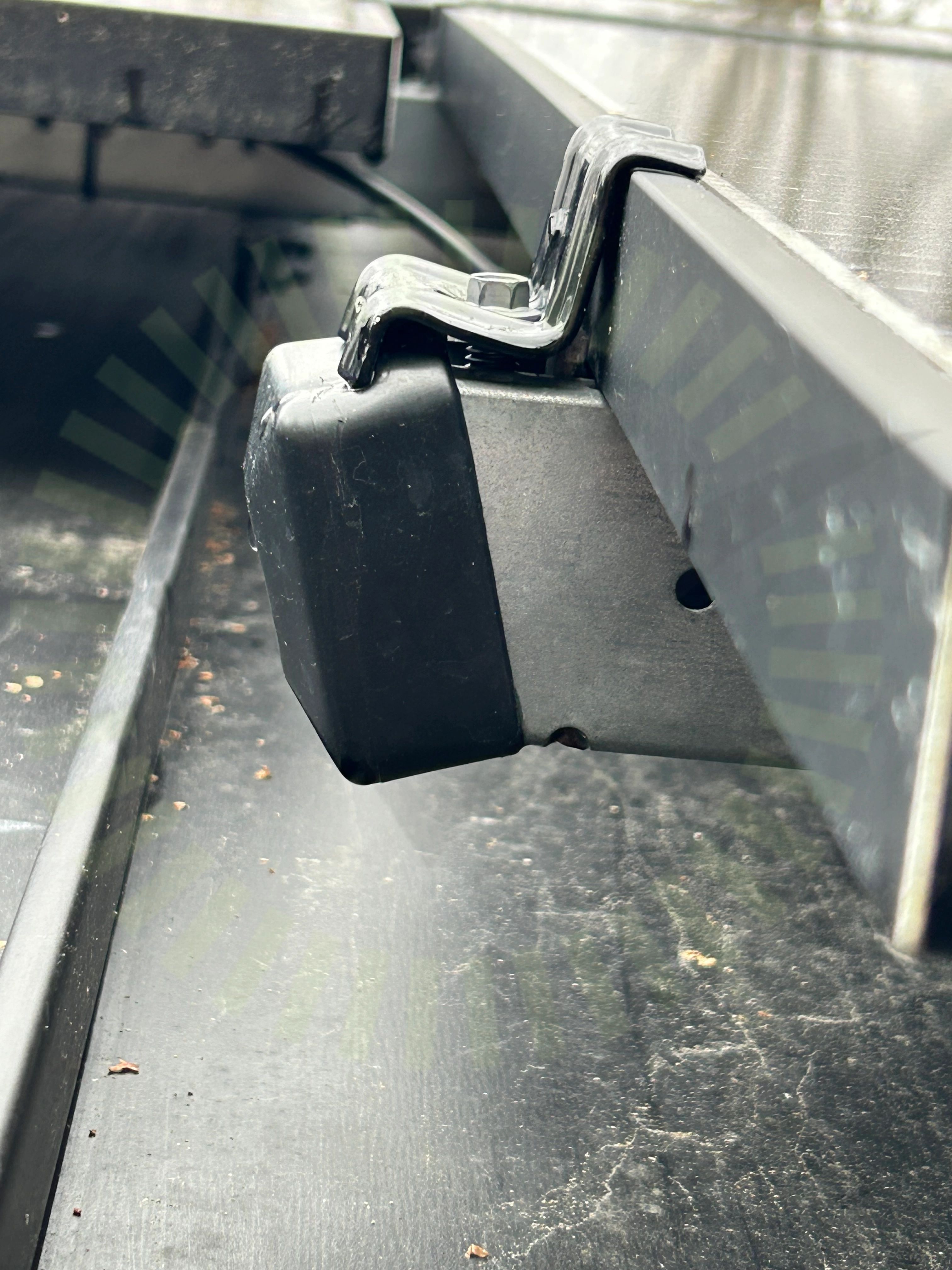

Ändklämmor skena

7.7 Ändklämmor skena

Inte godkänd

Ändklämman ligger delvis utanför skenan.

MA5111 Sid 1 (1) | Version 4 - 221117

Godkända kontrollpunkter

12/19
DC kabel förläggningFalsfästenas CCFalsinfästningFrämmande materialKabeldragning mellan takytorMittklämmorPlaceringSkadorSkenornas infästningSkenornas överhängSkenors avstånd till varandraUnderbyggnad

Undercentral

Godkända kontrollpunkter

6/6
FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

2/4
Informering av solceller

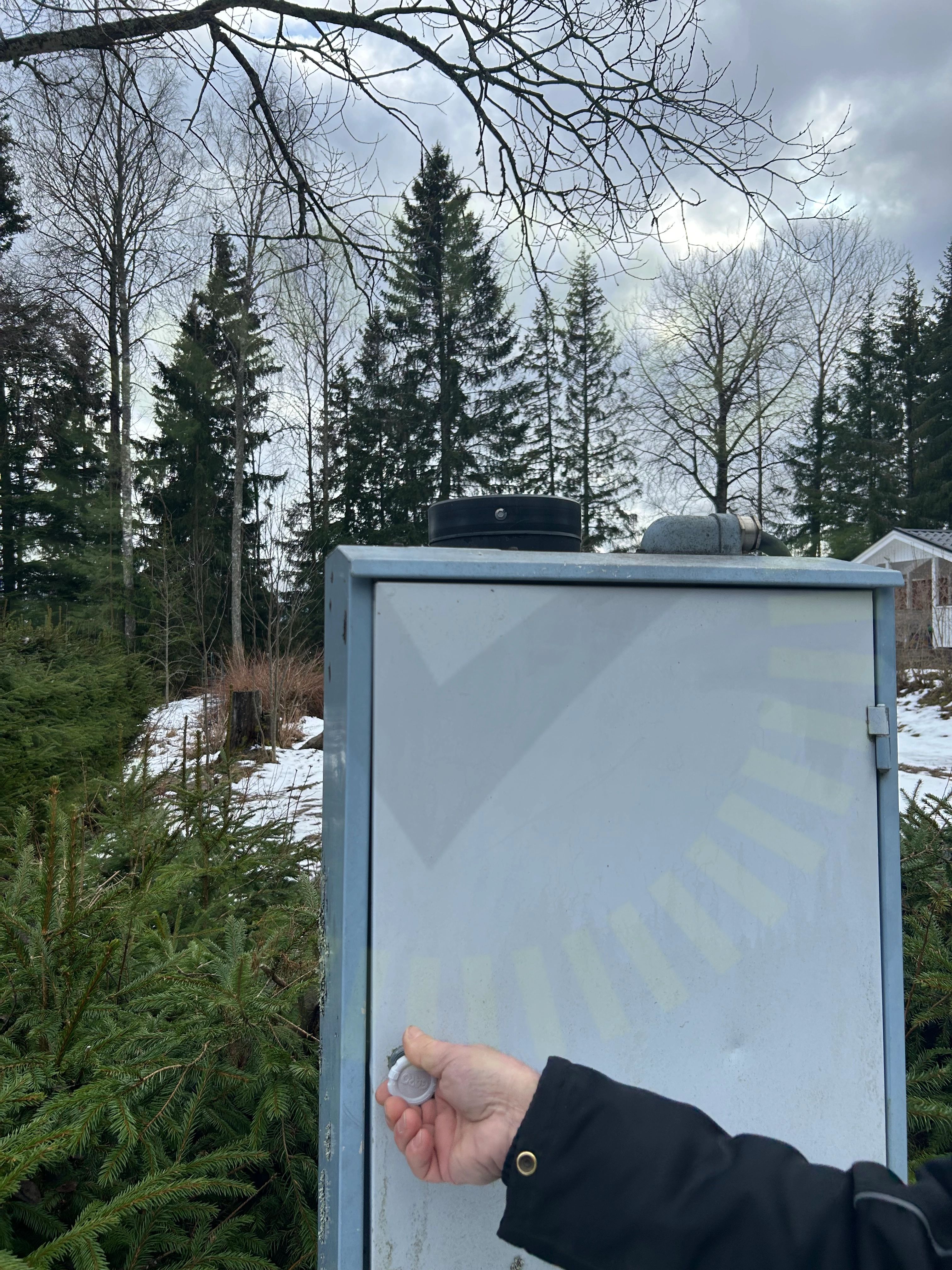

9.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)

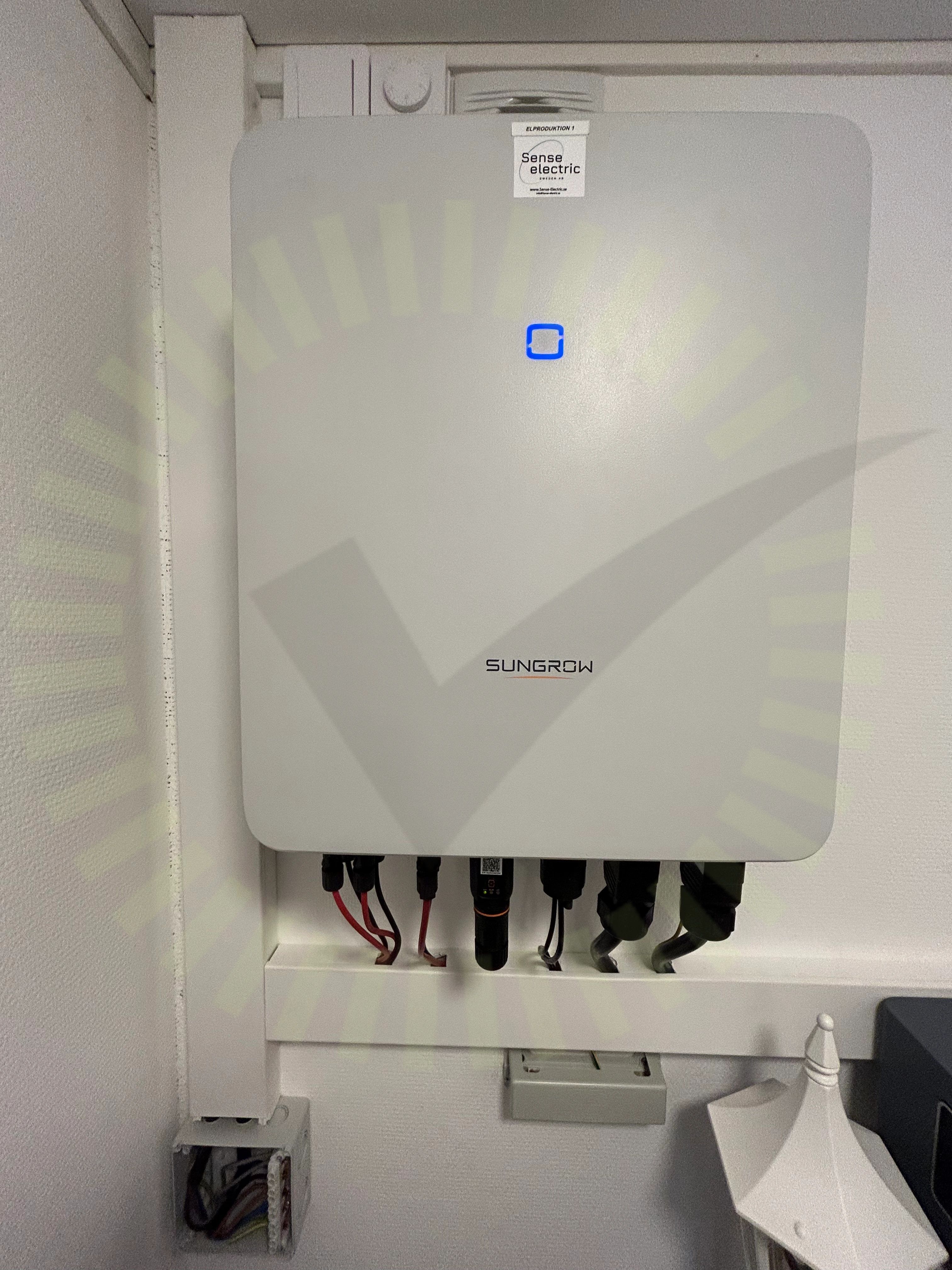

Varning för likspänning

9.2 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

2/4
Missvisande varselmärkningVarning för backspänning

Växelriktare

Anmärkningar

2/35

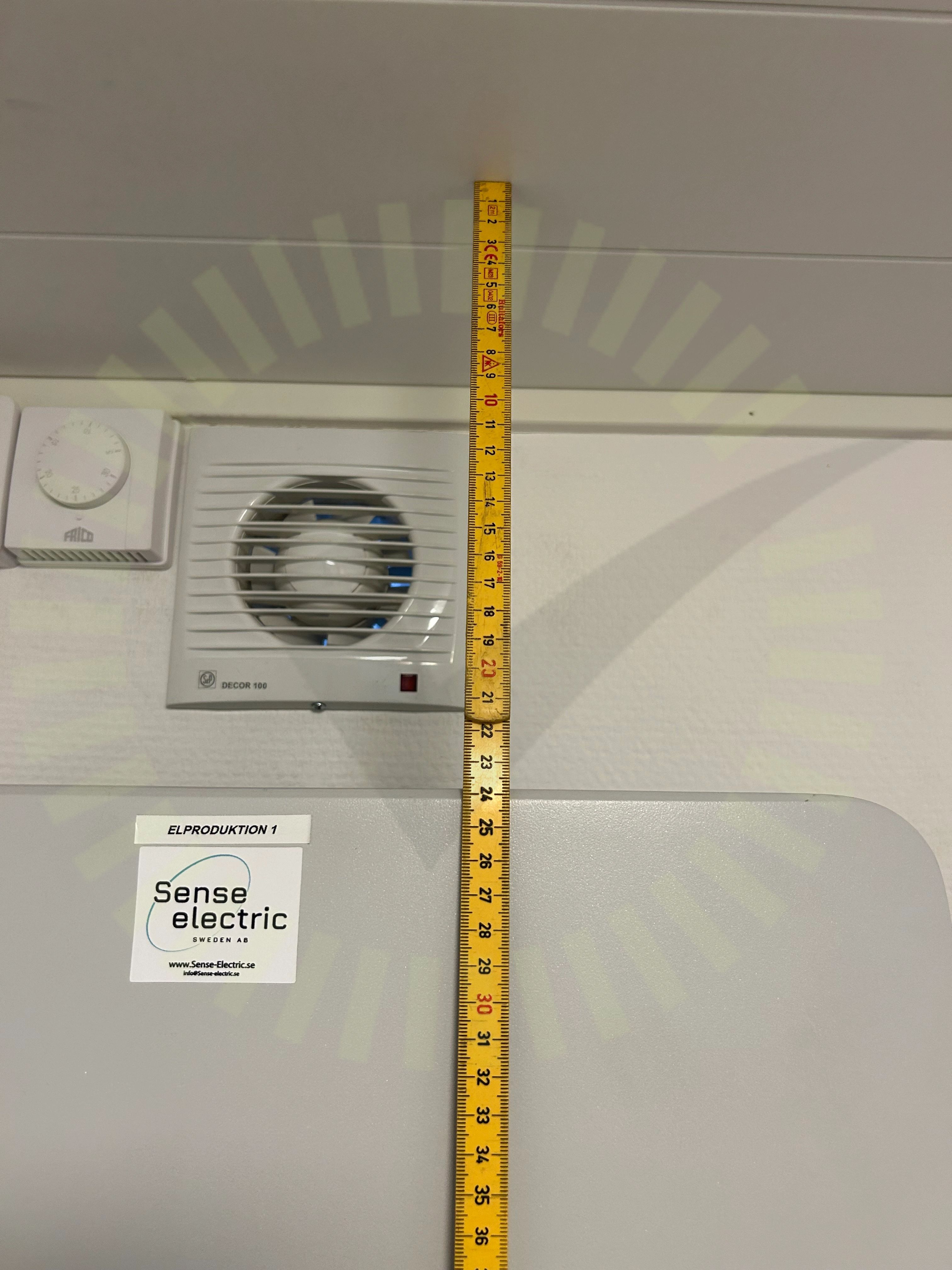

Avstånd närliggande objekt

10.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 36
DC Kablage skydd

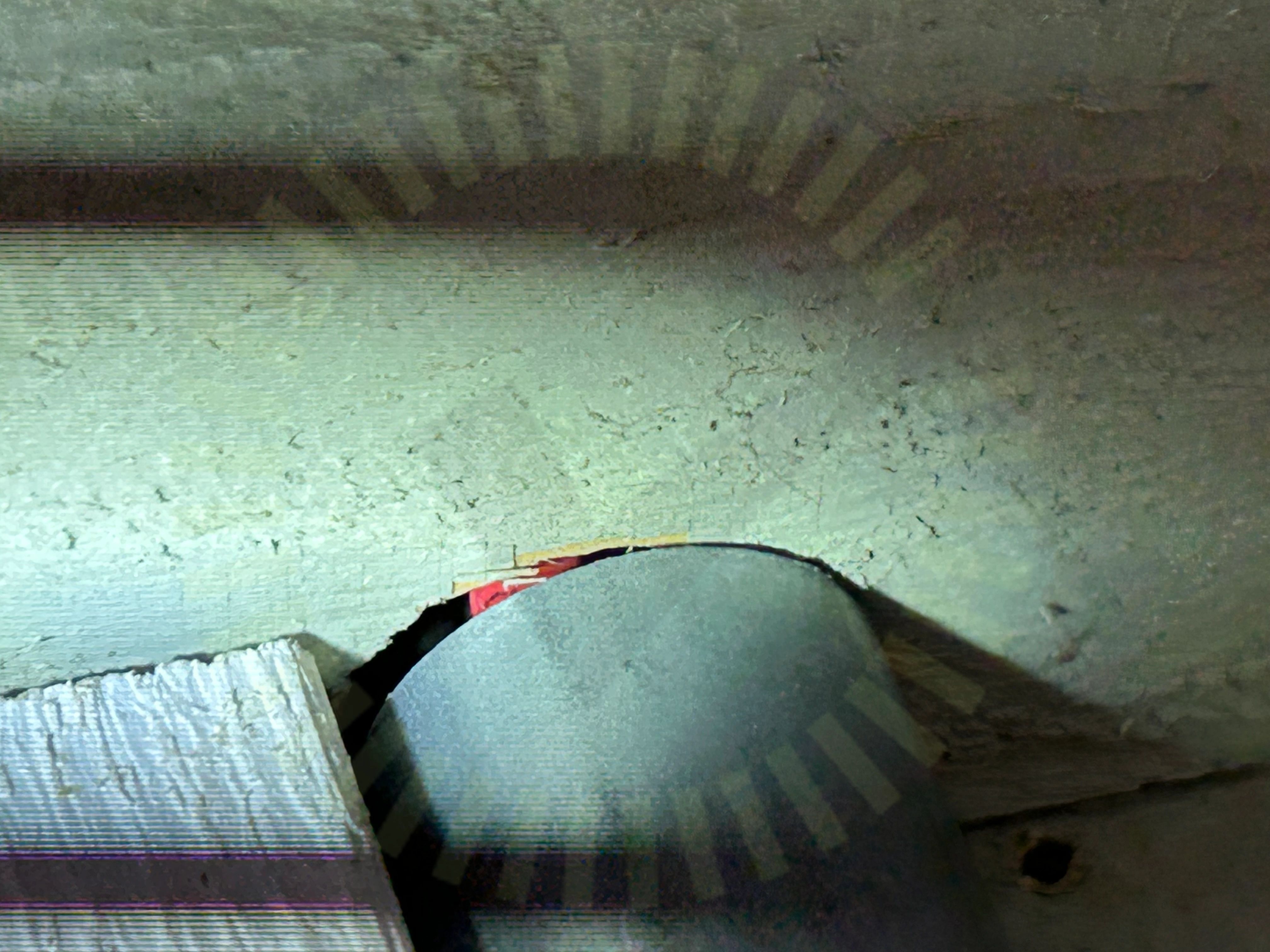

10.2 DC Kablage skydd

Inte godkänd

DC kablage ligger oskyddat i genomföring.

Godkända kontrollpunkter

33/35
AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
