Institutet för Solenergikvalitet

Besiktningsrapport

8.7
x

Installation genom

1KOMMA5°

Datum

28 maj 2024

Ort

Löddeköpinge, Skåne län
Fastsäkring av produkt
Klämmor rätt förläggning
CC infästningar
90% godkända10% ej godkända

Om installationen

PanelerDenim: U N3 XXX BBG 108H
MontagesystemWeland Stål: Papptak
VäxelriktareSunGrow: SH5-10RT
BatteriSunGrow: SBR(XXX)
TillbehörSäkerhetsbrytare AC
TillbehörCHINT: Sungrow DTSU666
1KOMMA5°

Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3
AvtalMätprotokoll DCSträngschema

Batteri

Anmärkningar

2/15

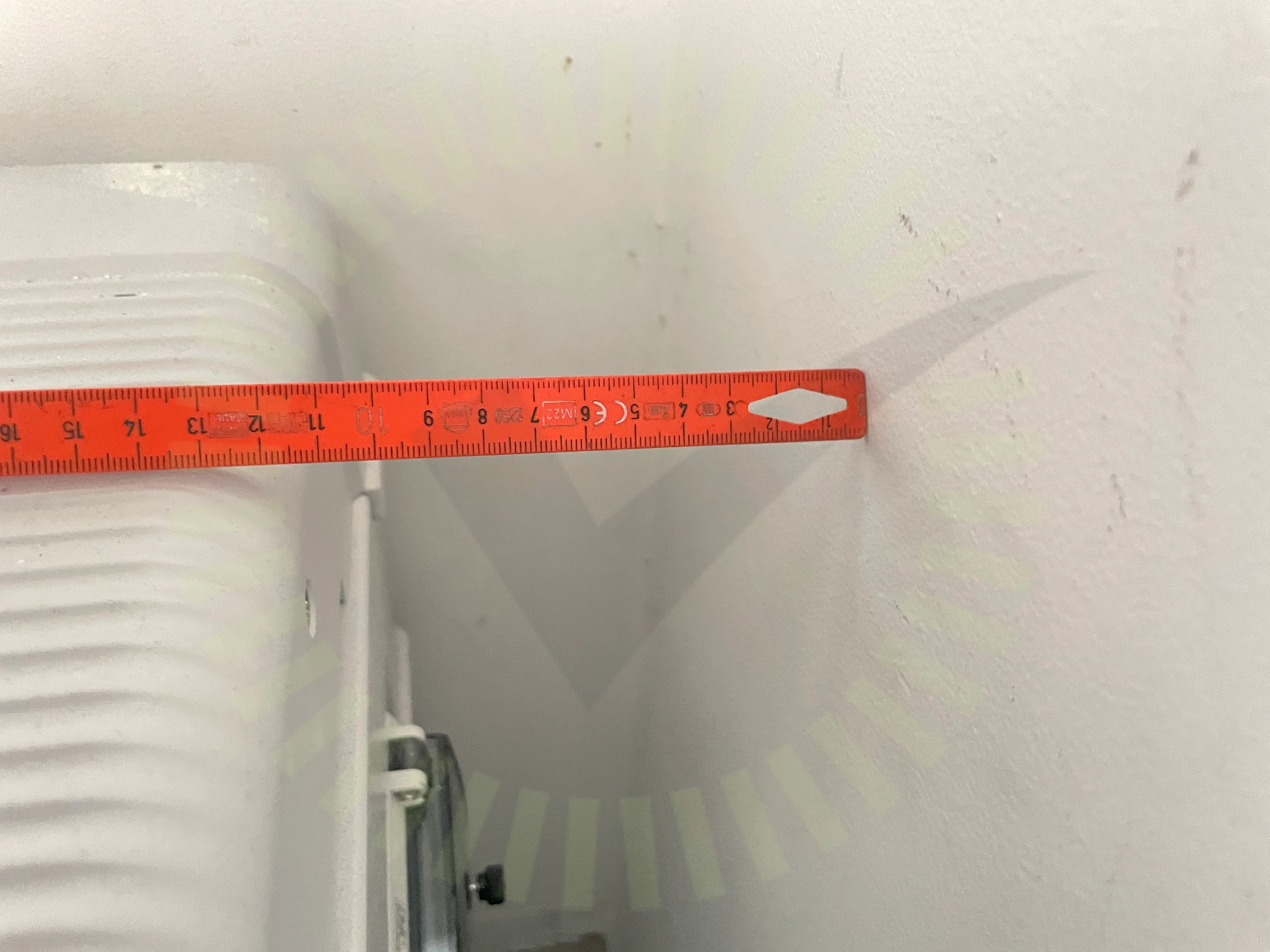

Närliggande objekt

2.1 Närliggande objekt

Överenskommelse

Kund har godkänt att batteriet är placerat närmre än vad säkerhetsmåttet avser.

SBR064-256-UEN-Ver19-202302, Sida 15

2.2 Fastsäkring av produkt

Inte godkänd

Vägginfästning saknas.

SBR064-256-UEN-Ver19-202302, Sida 24

Godkända kontrollpunkter

13/15
Batteri PEBatterimodulDC anslutningLock och sidoskyddRakt ståendeSammansättning av komponenterSignalkabel batteriSkadorSmartmätareTillgång till batterietUppfästning av kablageUtrymmeVäderskydd

Smartmätare

Godkända kontrollpunkter

4/4
Anslutning av smartmätareFastsäkring av produktSignalkabel till växelriktarenSkador signalkablage

Säkerhetsbrytare AC

Anmärkningar

1/7
Infästning

4.1 Infästning

Inte godkänd

Säkerhetsbrytaren är inte tillförlitligt fäst.

Godkända kontrollpunkter

6/7
Anslutningar i brytareEgenskaperIdentifieringKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Tak 1, Denim: U N3 XXX BBG 108H

Godkända kontrollpunkter

15/15
Avstånd till havDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Tak 1, Weland Stål: Papptak

Anmärkningar

5/21

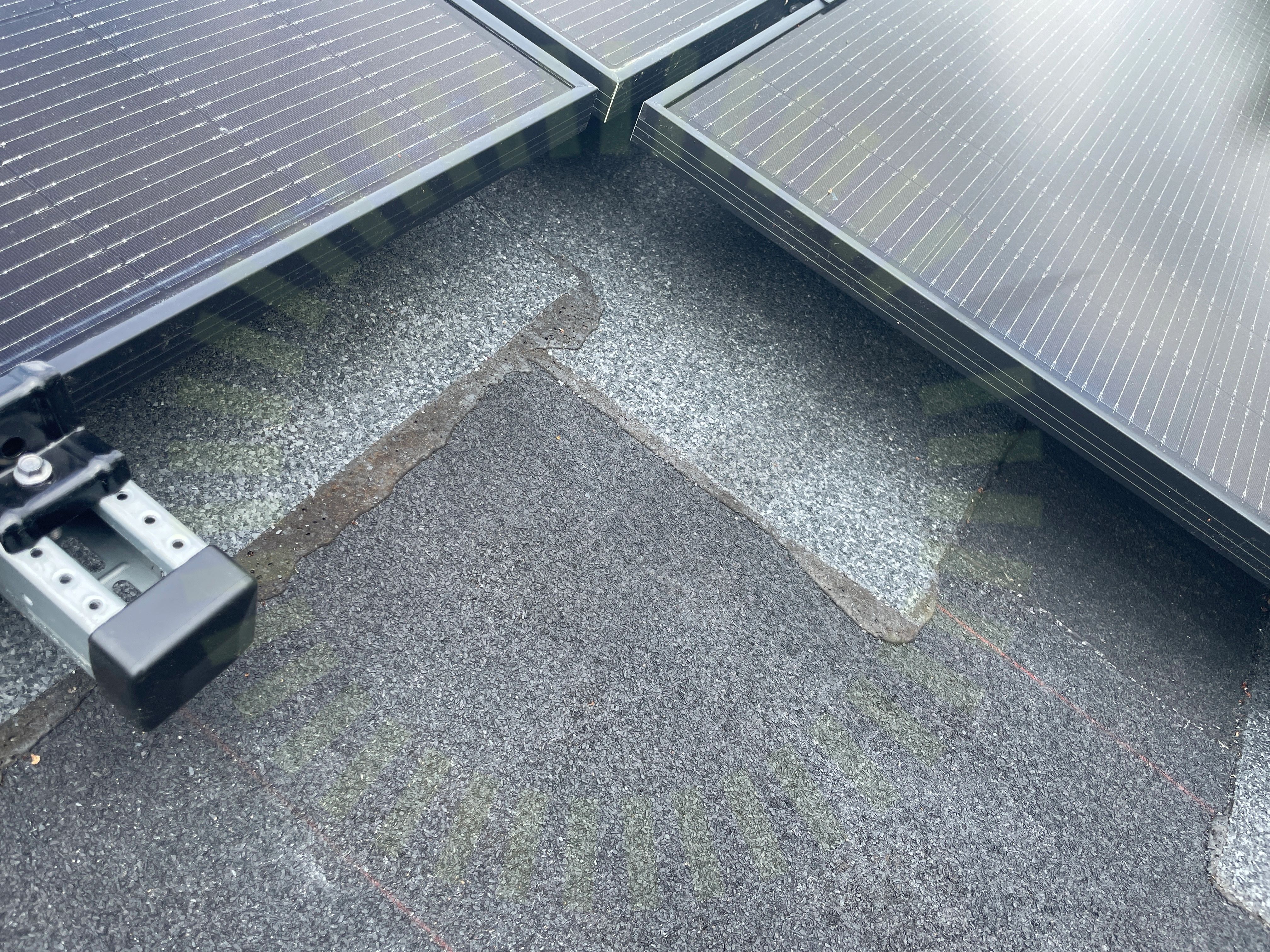

Använd tätskiktsduk

6.1 Använd tätskiktsduk

Inte godkänd

Tätskiktsduken är ej av samma sort.

Weland Stål: Tätplåt (MA1008) Version 3 22.02.18

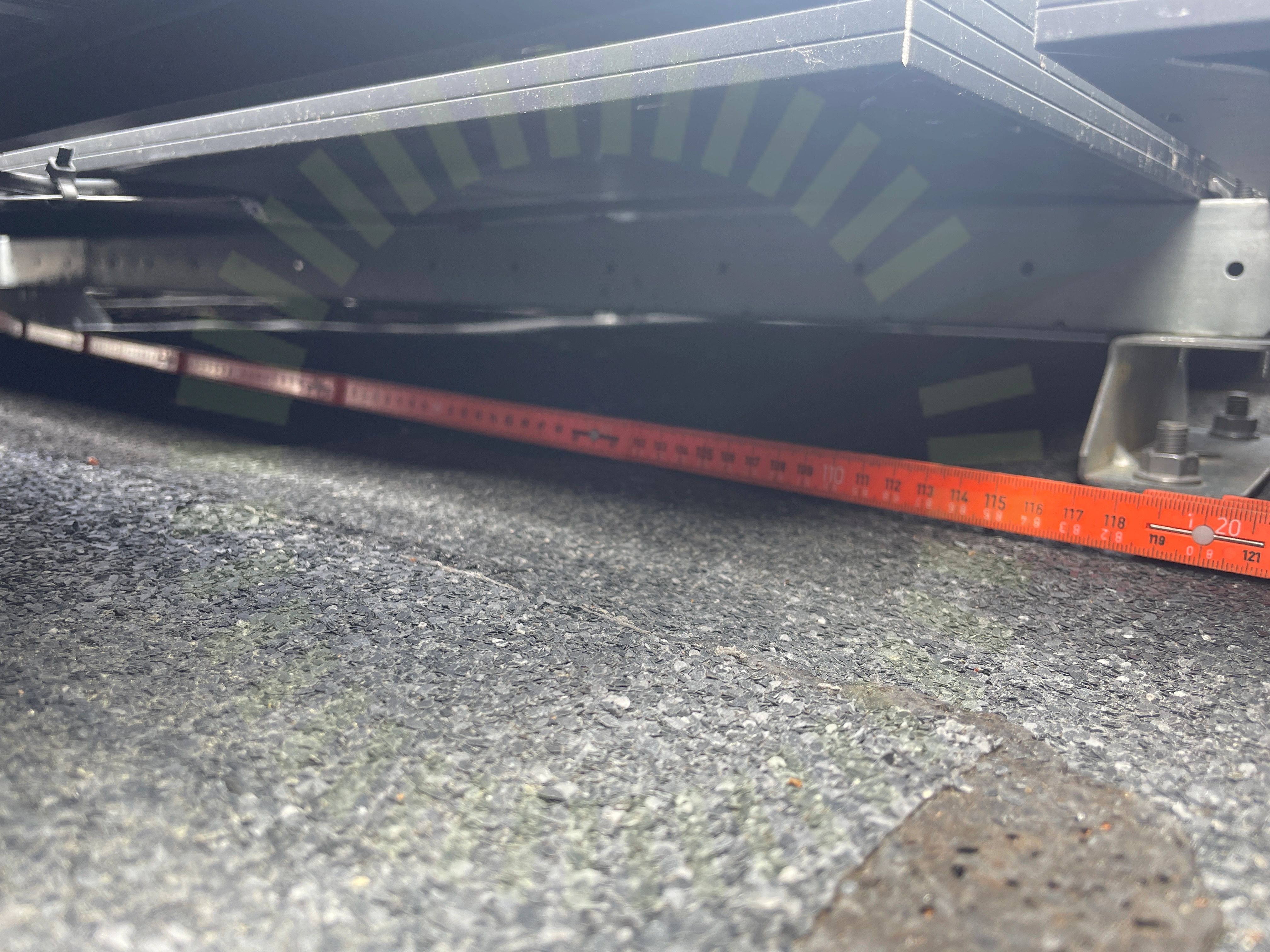

CC infästningar

6.2 CC infästningar

Inte godkänd

Infästningar är inte monterad med korrekt CC mått.

MA5103 Sid 1 (2) | Version 7 - 230914
Klämmor rätt förläggning

6.3 Klämmor rätt förläggning

Inte godkänd

Fästen ligger inte korrekt i skenan vid fåtal ställen. Bottendel är skadad.

MA5111 Sid 1 (1) | Version 4 - 221117

6.4 Snö- och Vindlastberäkning

Inte godkänd

Inmatade värden i lastberäkningen stämmer inte med verkligheten. Layout förändring.

Tillverkarens montageanvisningar

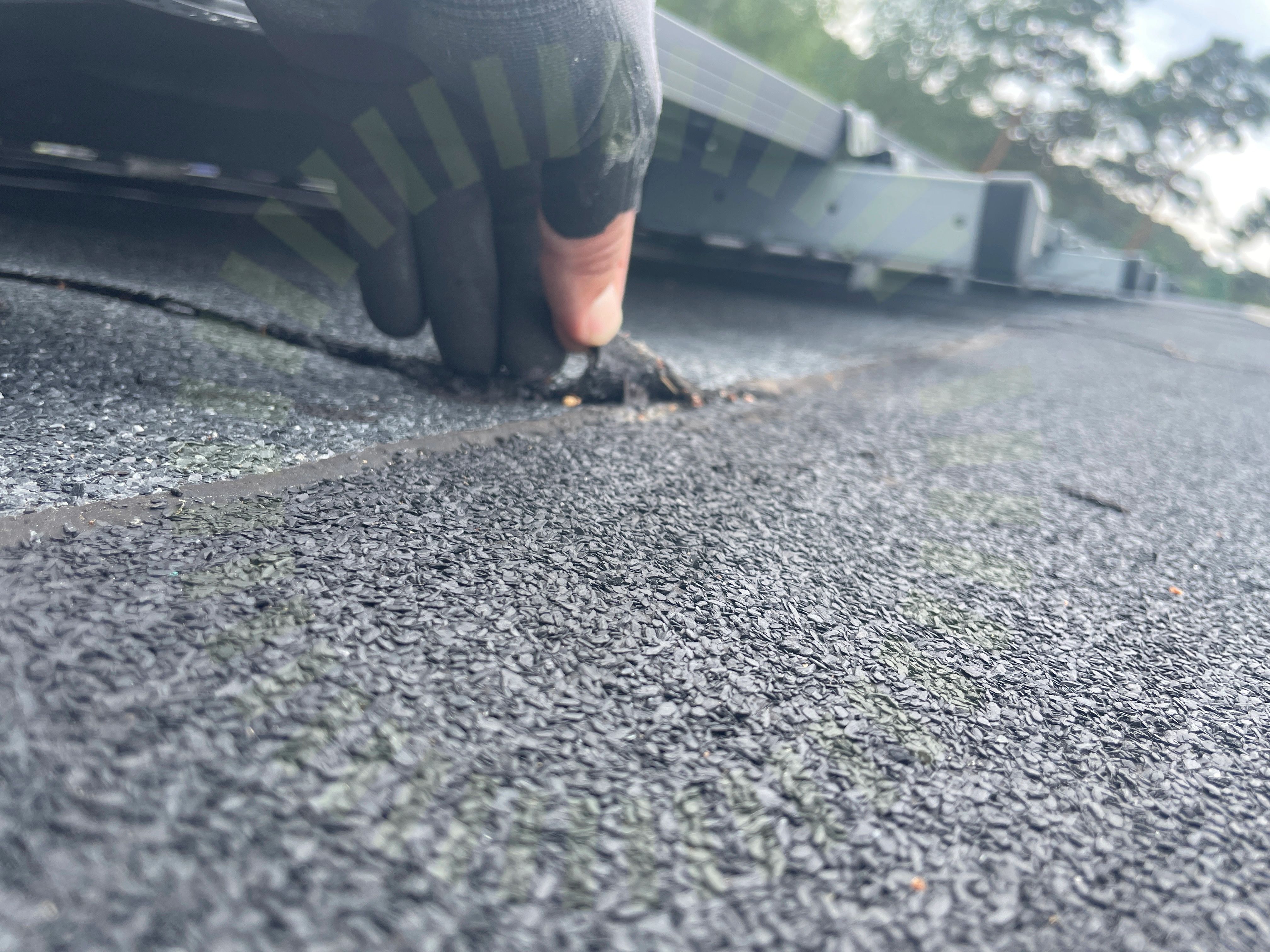

Svetsning av papp

6.5 Svetsning av papp

Inte godkänd

Takpappen svetsad ovan infästningsplattorna är inte utfört tillfredställande.

Weland Stål: Tätplåt (MA1008) Version 3 22.02.18

Godkända kontrollpunkter

16/21
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramInfästningInfästning i råspontKabeldragning mellan takytorKabeluppfästningMittklämmorPlaceringSkadorSkenornas infästningSkenornas överhängSkenors avstånd till varandraSkenskarvarVäderbeständigt materialÄndklämmor skena

Varselmärkning

Anmärkningar

2/4
Informering av solceller

7.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)

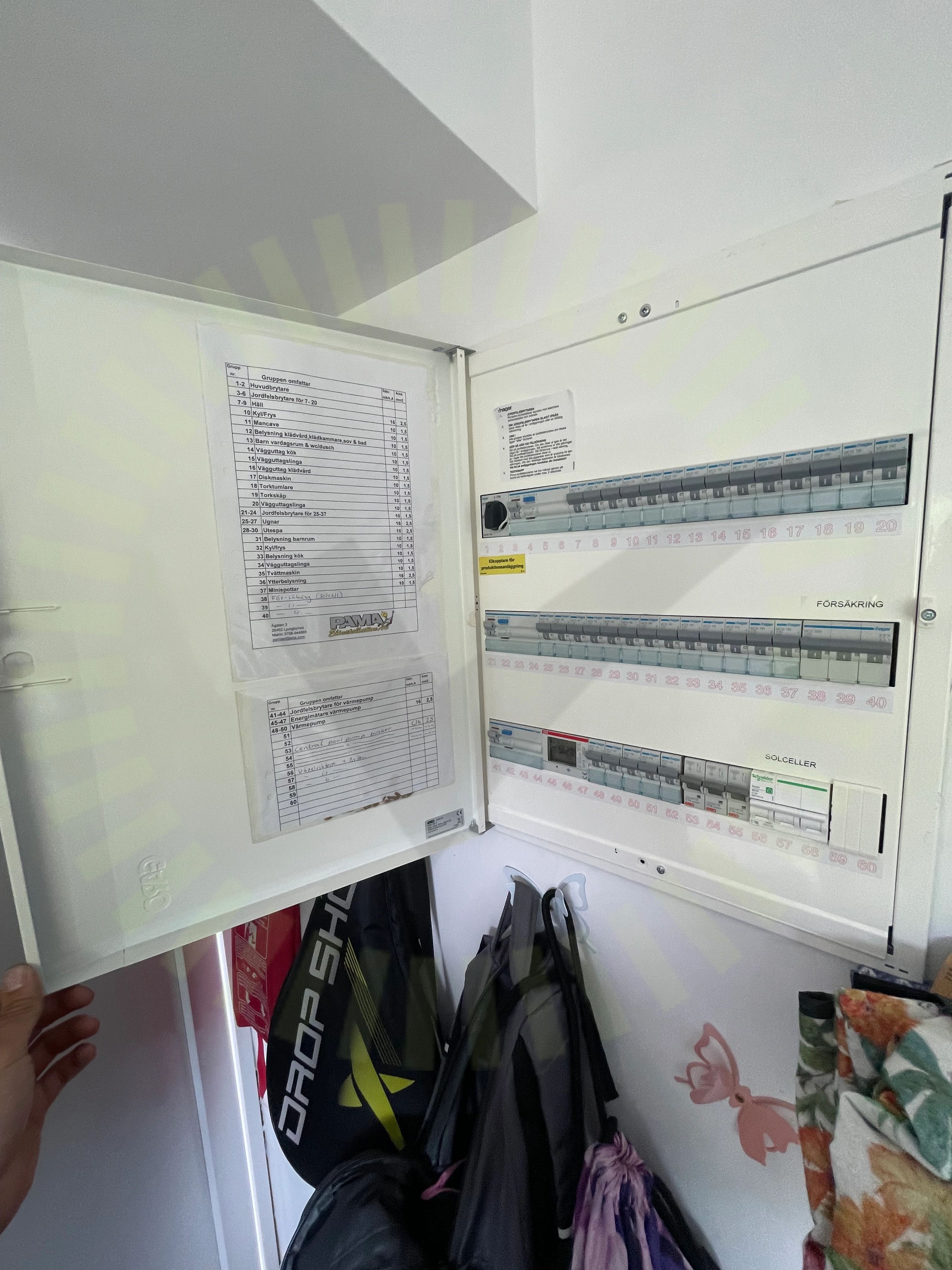

Varning för backspänning

7.2 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för backspänning saknas enligt krav. Se referens.

SEK 457, Sida 42

Godkända kontrollpunkter

2/4
Missvisande varselmärkningVarning för likspänning

Växelriktare

Anmärkningar

4/36
Avstånd närliggande objekt

8.1 Avstånd närliggande objekt

Överenskommelse

Kund har godkänt att växelriktare är placerad närmre än vad säkerhetsmåttet avser.

SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 36

8.2 DC Max Ström

Rekommendation

Strängens maximala ström överstiger växelriktarens specifikationer vilket leder till något förlorad produktion.

SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 142-147
DC Kablage förläggning

8.3 DC Kablage förläggning

Inte godkänd

Kablaget är inte uppfäst så det har tillräckligt stöd.

Fastsäkring av produkt

8.4 Fastsäkring av produkt

Inte godkänd

Växelriktaren är inte fastsäkrad ordentligt.

SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 40

Godkända kontrollpunkter

32/36
AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareBakomliggande materialDC Kablage egenskaperDC Kablage skyddDC KontakterDC Max SpänningDC Min SpänningDubbel matningEnkelisolerade ledareFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
