Besiktningsrapport

9.1

Installation genom

Skandica Solar

Datum

7 juni 2024

Ort

Öckerö, Västra Götalands län

Säkringsdimension

Skenornas överhäng

Fastsäkring av produkt

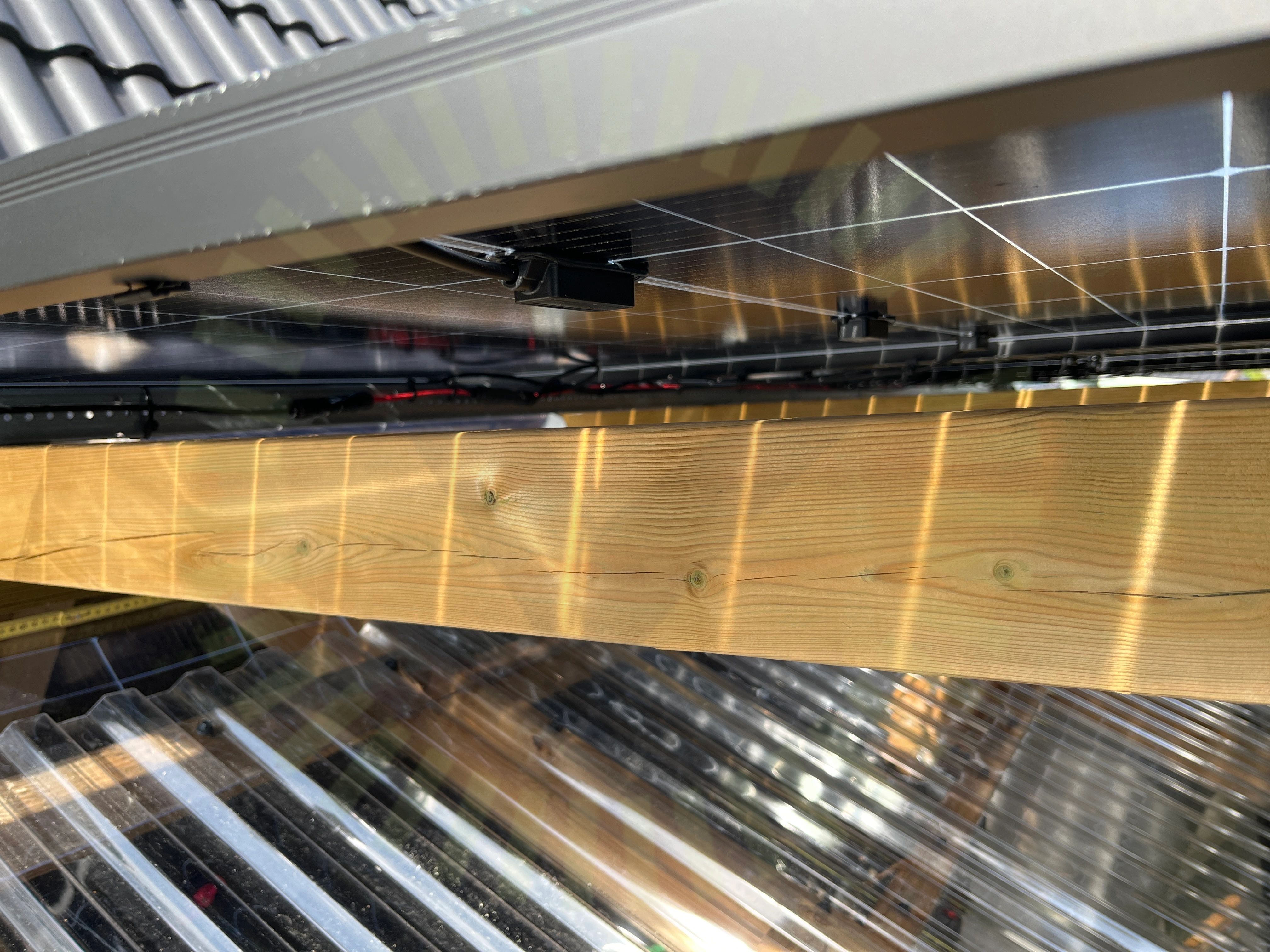

+ 12

90% godkända10% ej godkända

Om installationen

PanelerTrina: TSM-NEG9RC.27

MontagesystemNordmount Panntak: Bärläkt

MontagesystemNordmount: Falsad/Klickplåt

MontagesystemNordmount: Plåttak

VäxelriktareSAJ: R5 (3-12K)-T2-15

VäxelriktareSAJ: R5 3-20K-T2

TillbehörSäkerhetsbrytare AC

Installerad av Skandica Solar som har ett högt snittbetyg på 9.1 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmän

Godkända kontrollpunkter

3/3

AvtalMätprotokoll DCSträngschema

Nordmount Panntak: Bärläkt

Anmärkningar

3/25

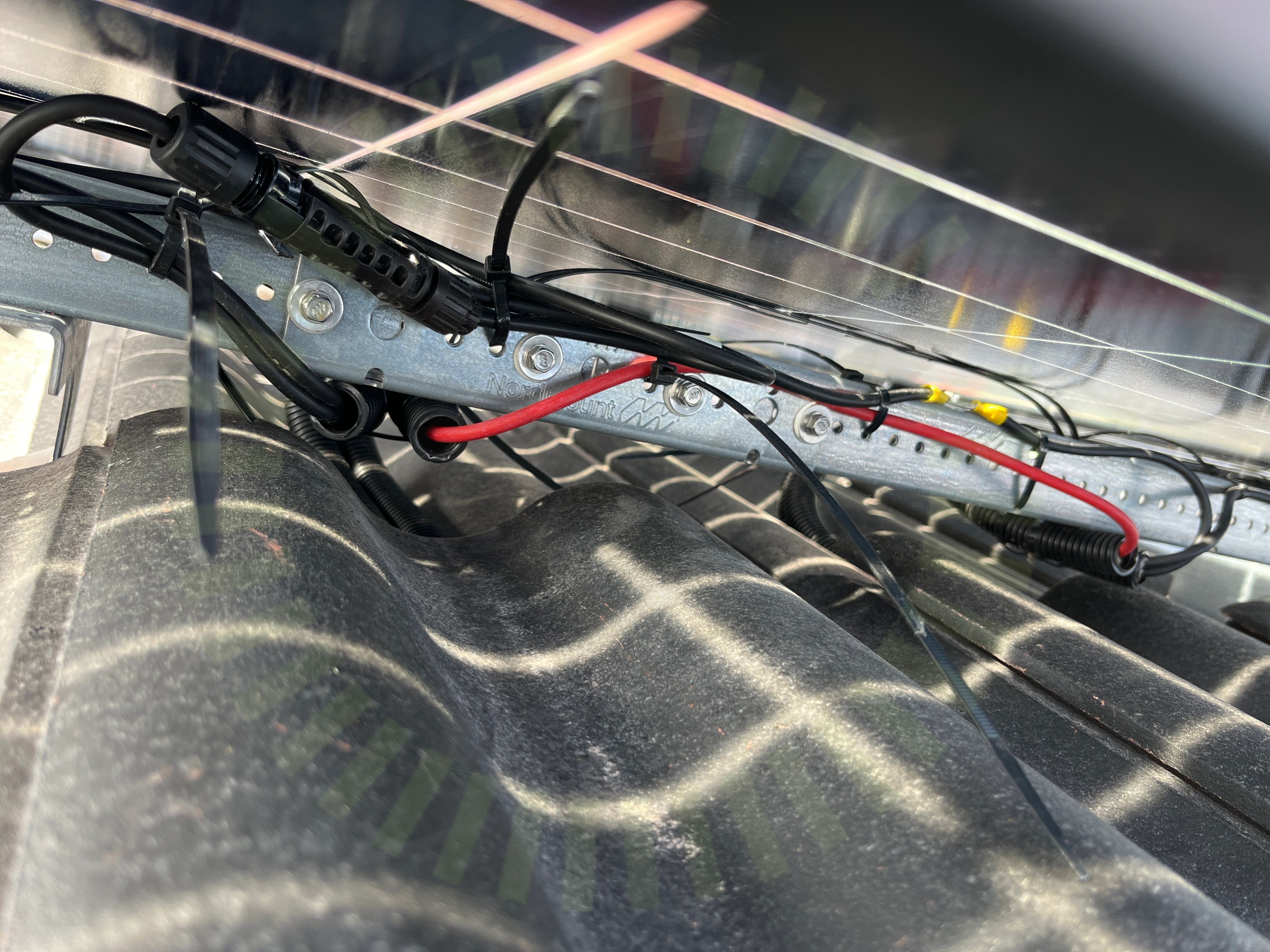

2.1 Kabeldragning mellan takytor

Inte godkänd

Slangarna pekar uppåt så vatten kan ta sig in.

SS 436 40 00 (712.522.101)

2.2 Ändklämmor

Inte godkänd

Ändklämman sitter löst och går att röra på.

Nordmount: Panntäckta tak | Bärläkt - monteringsanvisning, Sida 6-7

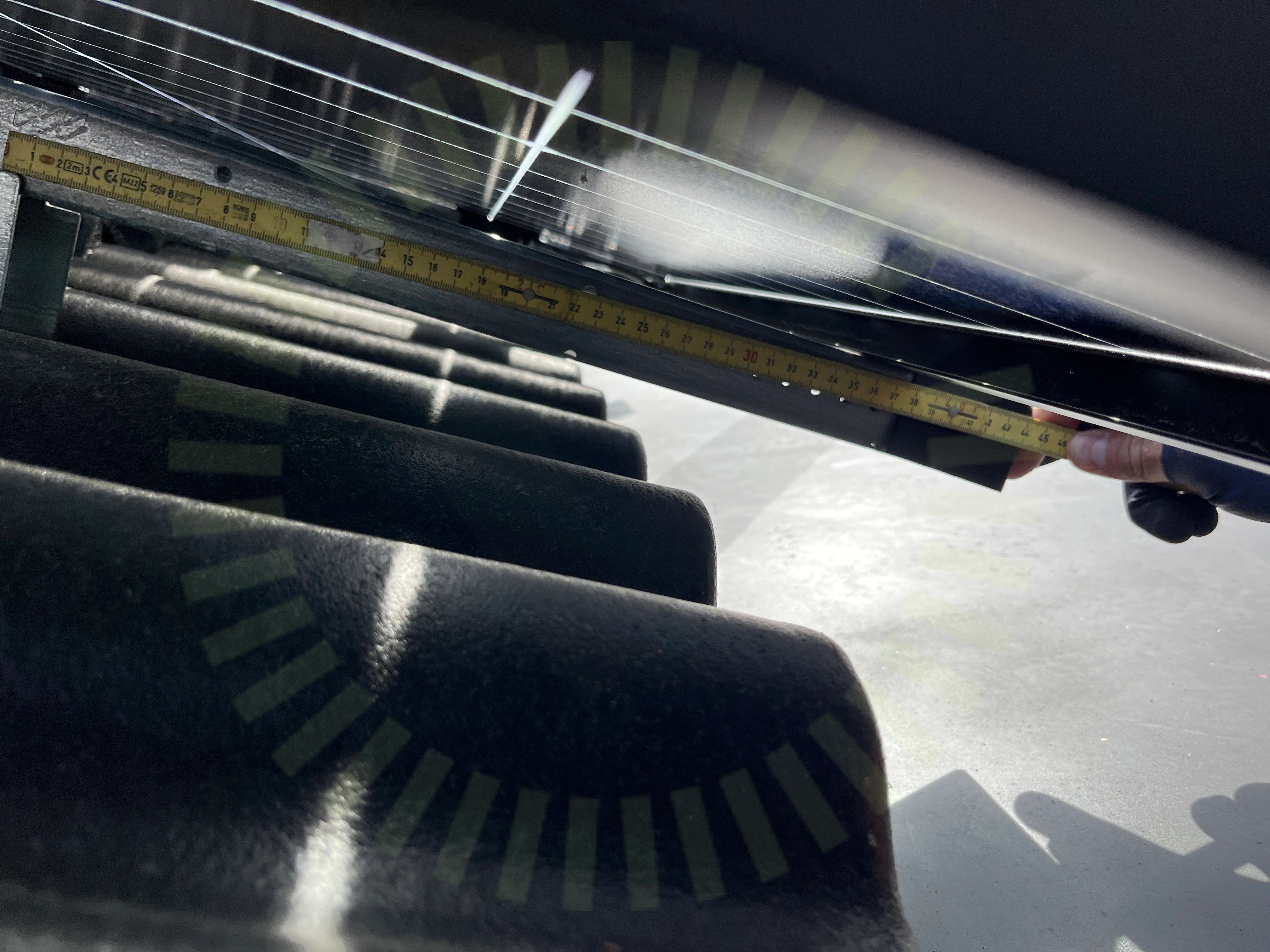

2.3 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt, för långt överhäng förekommer.

Snö- och vindlastberäkning

Godkända kontrollpunkter

21/25

Använd skruvBärläktens dimensionDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeluppfästningKlämmans placering i skenaKlämmornas överlappningLäktinfästningMittklämmorPotentialutjämningsledareSkadorSkenans utstick för klämmaSkenornas infästningUnderliggande takpannaSkenskarvarSnö- och VindlastberäkningStående skenorSäkerhetsavståndTakkrokarnas CCVäderbeständigt material

Ej tillgängligt vid besiktning

1/25

Takgenomföring

Nordmount: Falsad/Klickplåt

Anmärkningar

2/22

3.1 Kabeldragning mellan takytor

Inte godkänd

Kabeldragning mellan takytor är inte lämpligt fastsäkrad.

SS 436 40 00 (712.522.101)

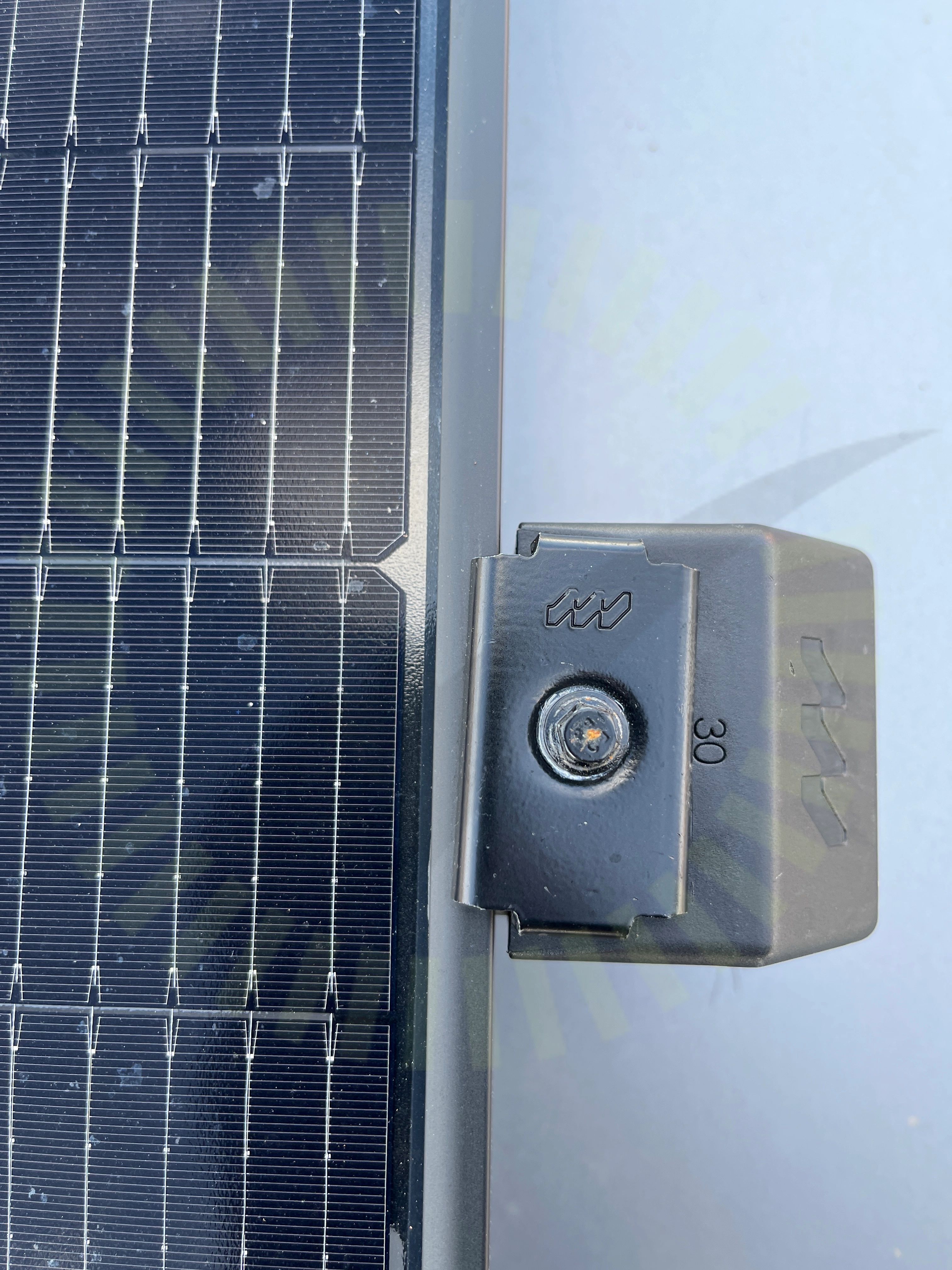

3.2 Ändklämmor

Inte godkänd

Ändklämman sitter snett och överlappar inte ordentligt.

Falsad/Klickplåt - monteringsanvisning, Sida 3-4

Godkända kontrollpunkter

20/22

CC mått InfästningDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeluppfästningKlämmans kontakt med takKlämmans placering i skenaKlämmornas överlappningMittklämmorPotentialutjämningsledareSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakgenomföringVal av klämmaVäderbeständigt material

Nordmount: Plåttak

Anmärkningar

5/20

4.1 CC mått Infästning

Inte godkänd

Snö- och vindlastberäkning stämmer inte med verkligheten, det står stående skenor. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.

Snö- och vindlastberäkning

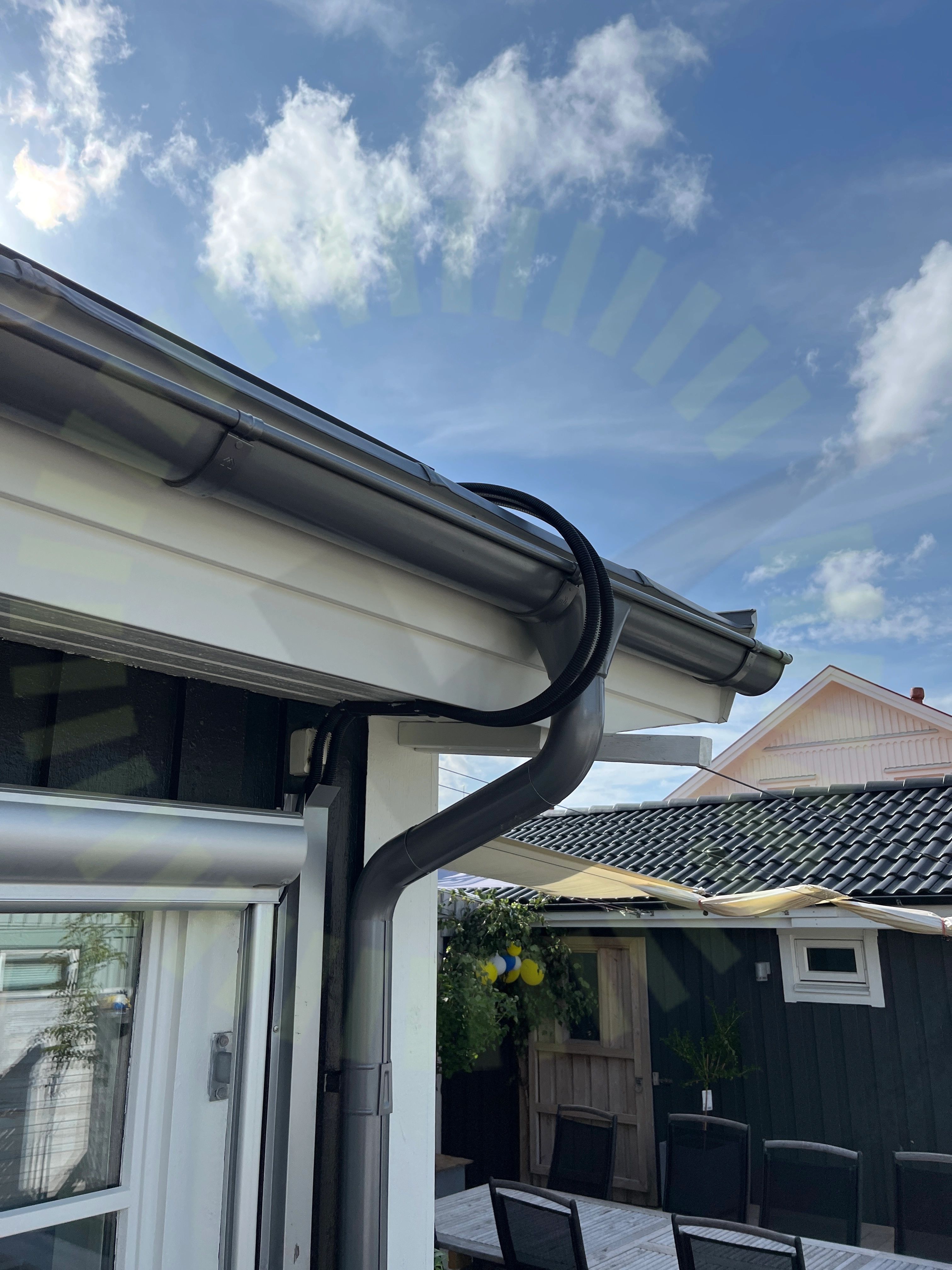

4.2 Kabeldragning mellan takytor

Inte godkänd

Kabeldragning mellan takytor är inte lämpligt fastsäkrad.

SS 436 40 00 (712.522.101)

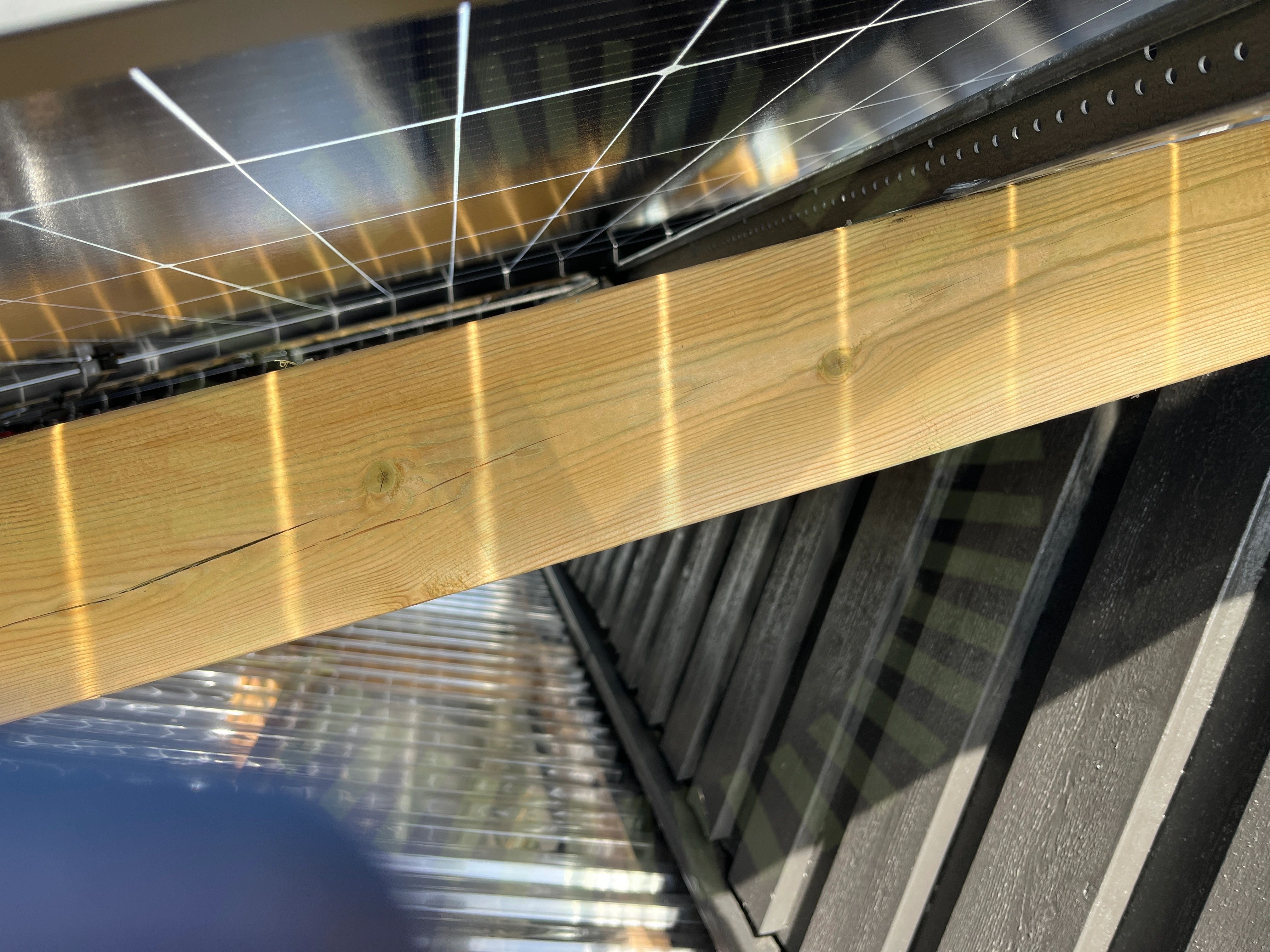

4.3 Krav på tak

Inte godkänd

Lastberäkning är gjord efter ett plåttak.

Tillverkarens anvisningar

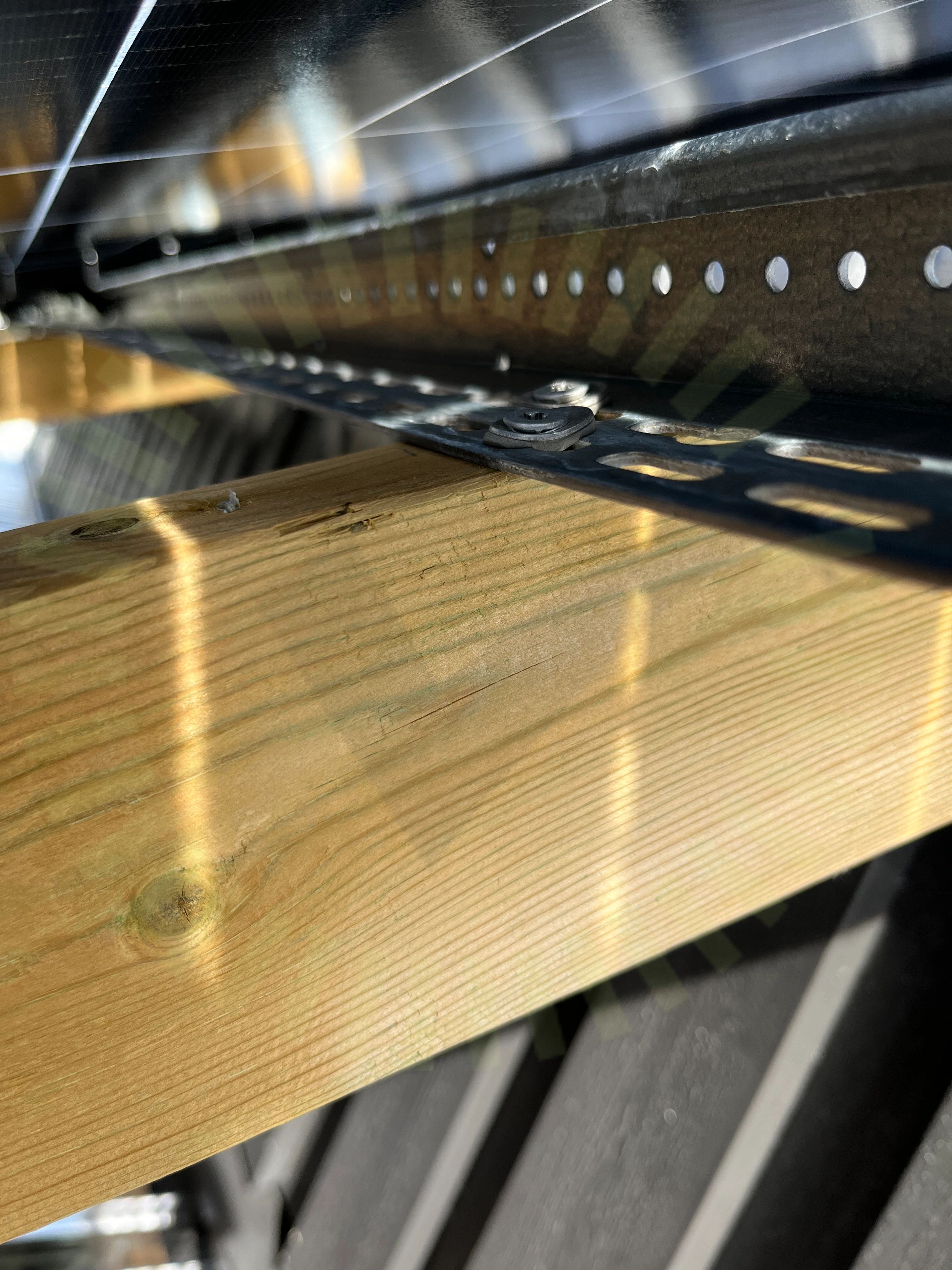

4.4 Skenornas infästning

Inte godkänd

Fel skruv för valt system.

Nordmount: Monteringsanvisning Plåttak Version 1 - 230309, Sida 2

4.5 Snö- och Vindlastberäkning

Inte godkänd

Inmatade värden i lastberäkningen stämmer inte med verkligheten. Både takmaterial och positionen på skenorna är felaktiga.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

15/20

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeluppfästningKlämmans placering i skenaKlämmornas överlappningMittklämmorPotentialutjämningsledareSkadorSkenans utstick för klämmaSkenornas överhängSäkerhetsavståndTakgenomföringVäderbeständigt materialÄndklämmor

SAJ: R5 (3-12K)-T2-15

Anmärkningar

3/38

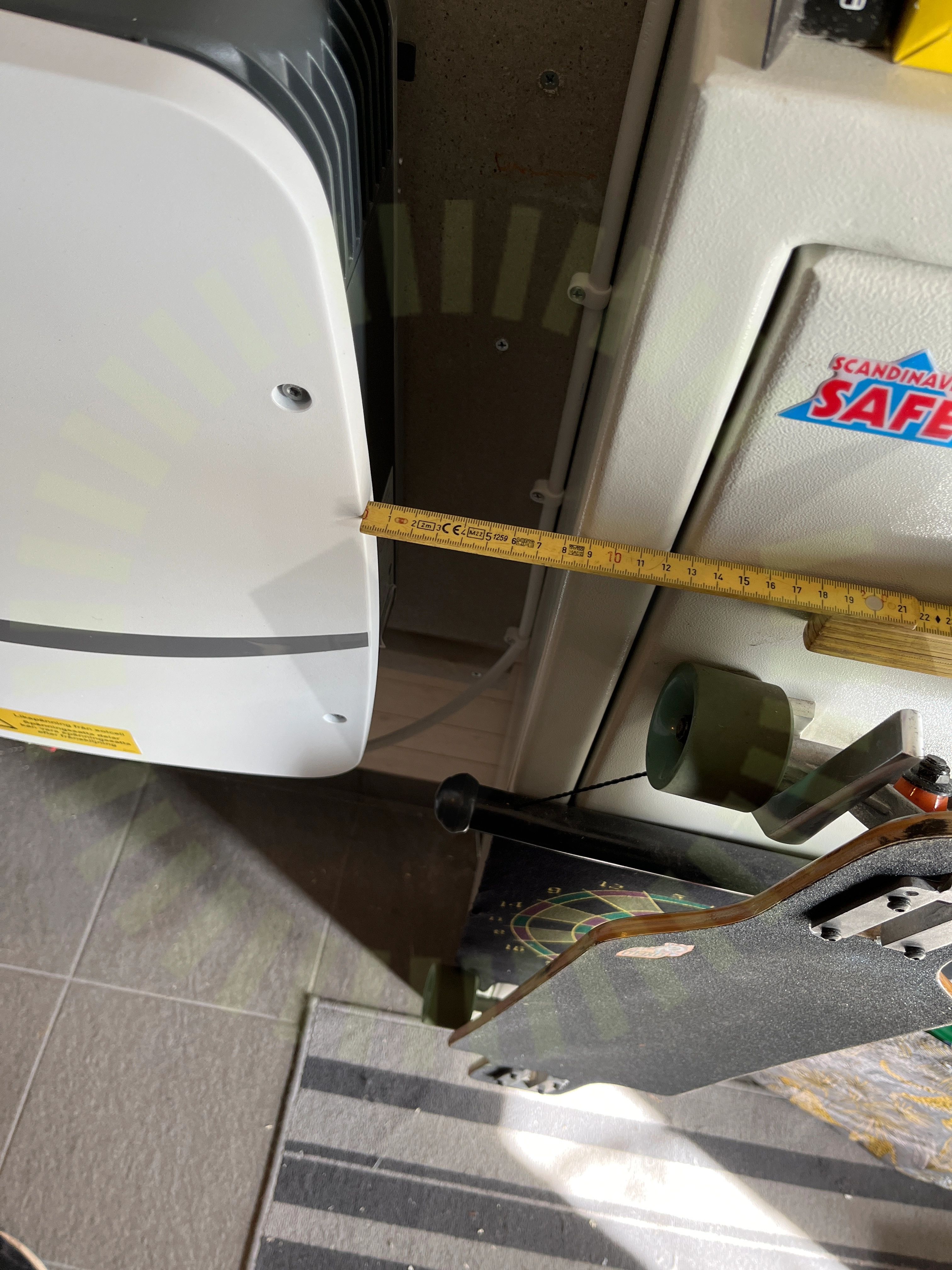

5.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är placerad för nära objekt som hindrar luftflödet.

SAJ: R5-3-20K-T2 R5-3-12K-T2-15 User manual V2, Sida 23

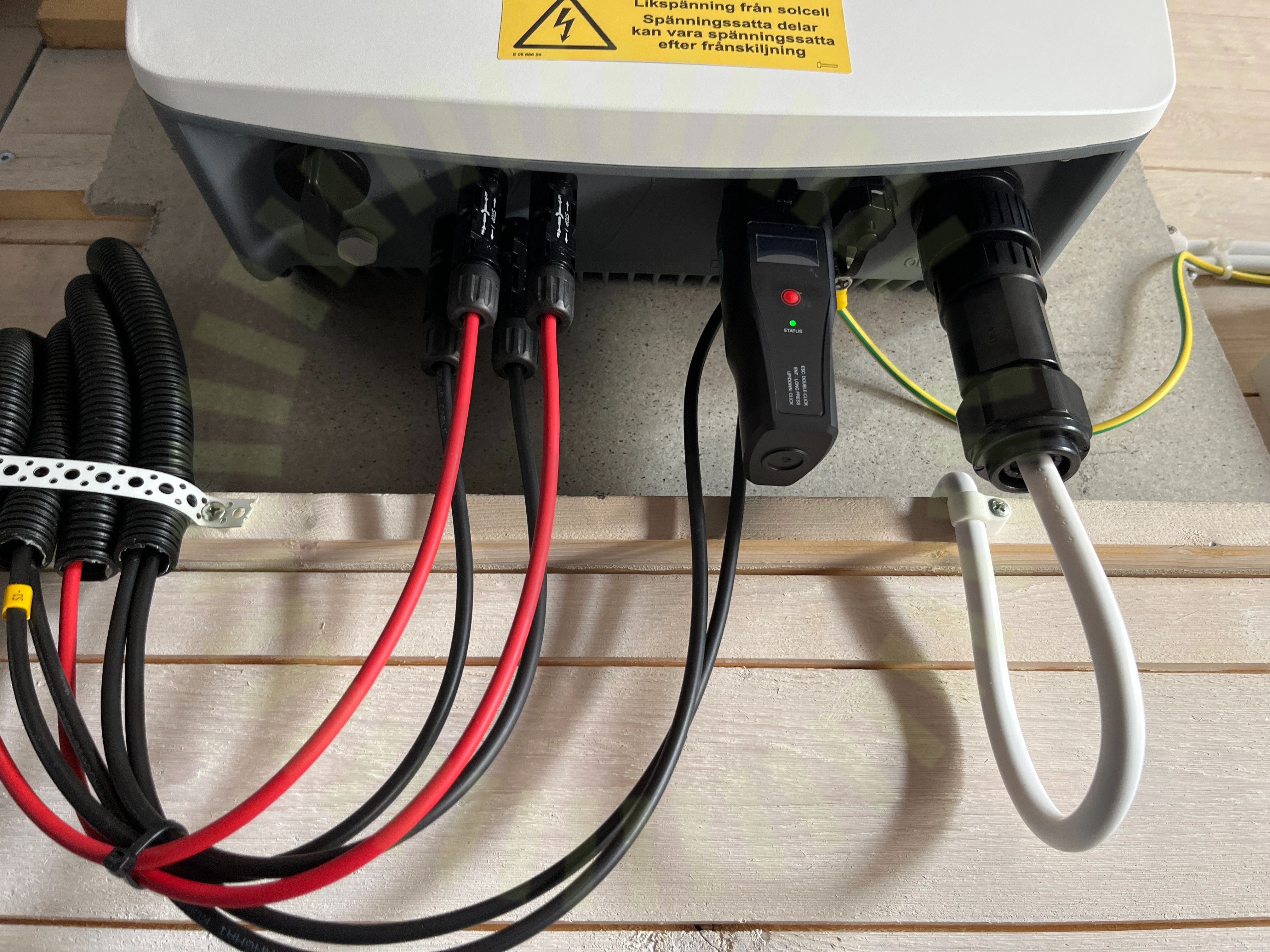

5.2 DC Kontakter

Inte godkänd

Kontakter i förbindelse med växelriktare är från olika tillverkare.

SS 436 40 00 (712.526)

5.3 Fastsäkring av produkt

Inte godkänd

Låsningsskruv saknas.

SAJ: R5-3-20K-T2 R5-3-12K-T2-15 User manual V2, Sida 27

Godkända kontrollpunkter

35/38

AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFörskruvningHuvudsäkringIdentifieringInformering av solcellerInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVarning för backspänningVarning för likspänningVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

SAJ: R5 3-20K-T2

Anmärkningar

4/38

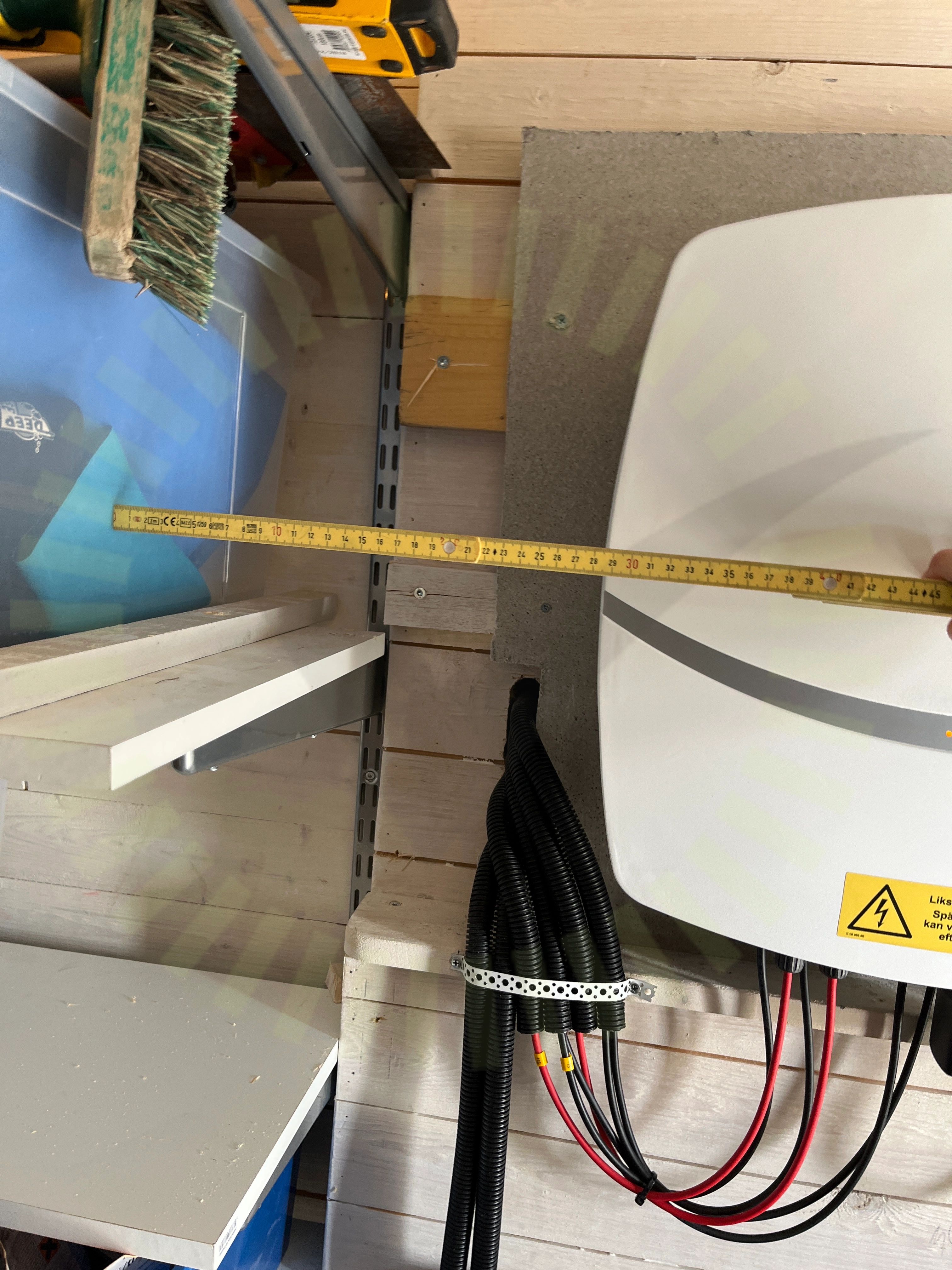

6.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

User Manual SAJ Solar Inverter, Sida 23

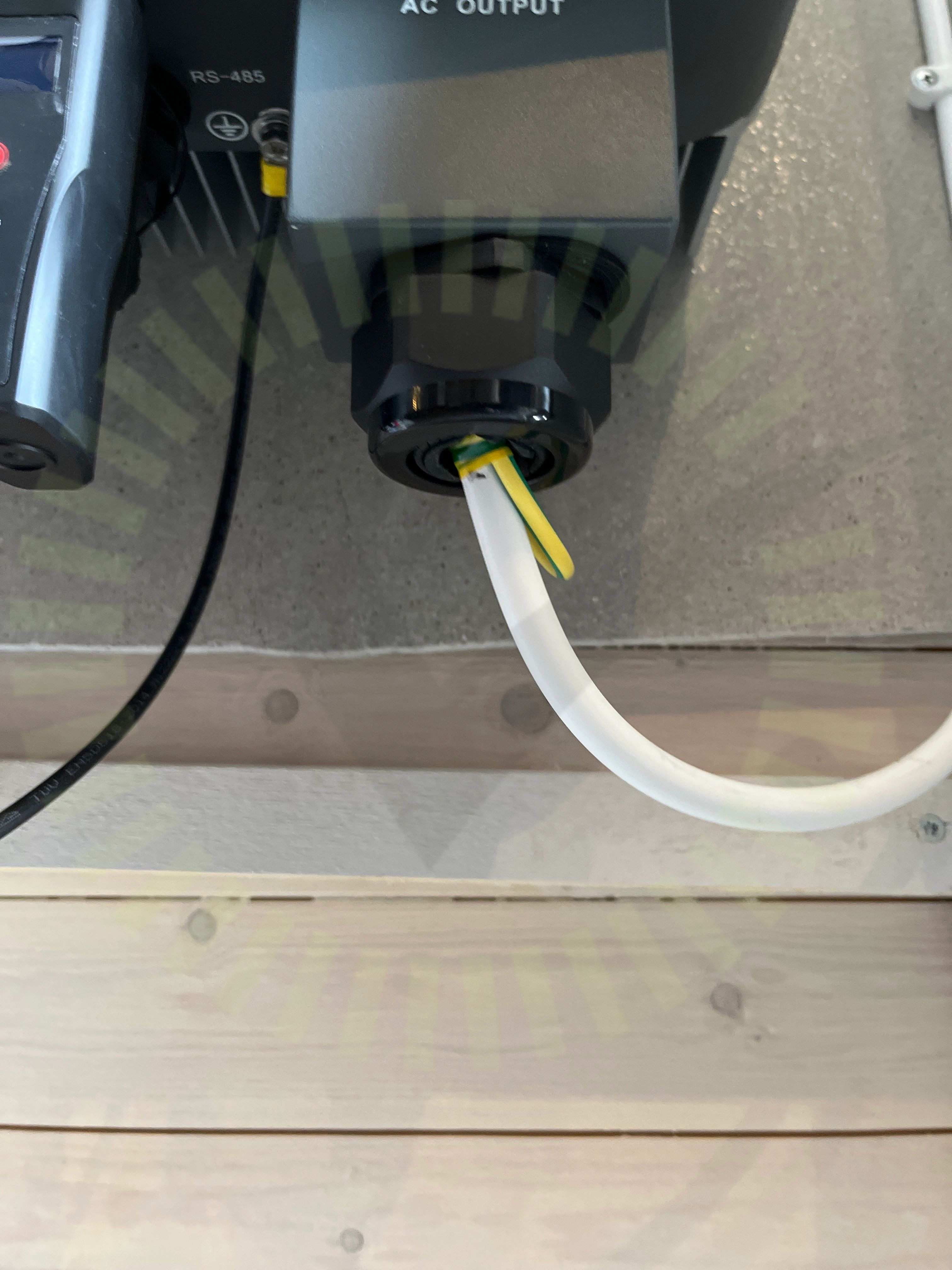

6.2 Förskruvning

Inte godkänd

Kablarna går att röra in och ut. Förskruvningen är gjord för endast en kabel, inte två.

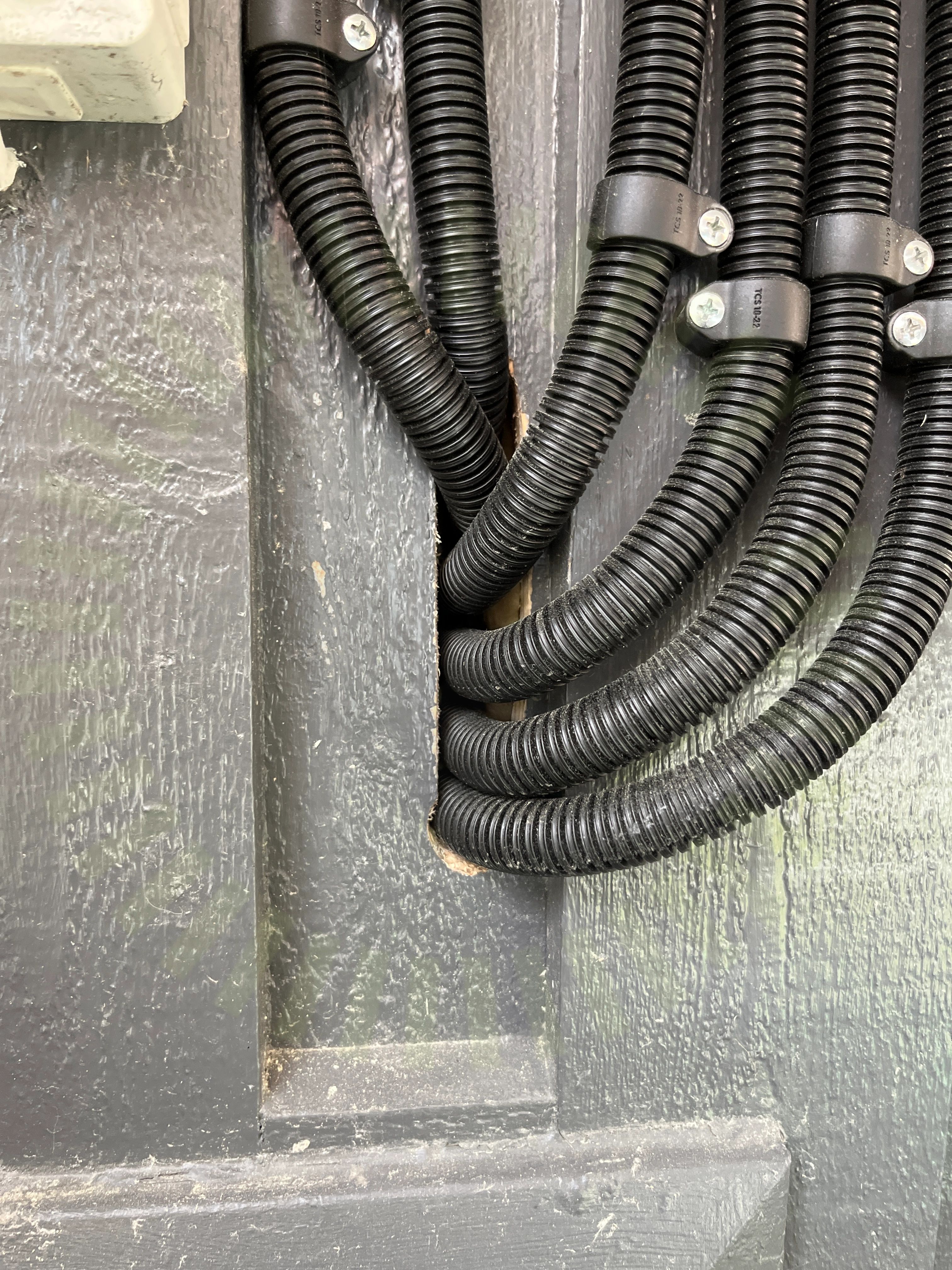

6.3 Genomföringar

Inte godkänd

Genomföring inte tätad.

SS 436 40 00 (527.2.1)

6.4 Säkringsdimension

Inte godkänd

Säkring ej korrekt dimensionerad. Underlag för dynamisk eller statisk begränsning saknas.

Godkända kontrollpunkter

34/38

AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktHuvudsäkringIdentifieringInformering av solcellerInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignTillgänglighetVarning för backspänningVarning för likspänningVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7

Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Trina: TSM-NEG9RC.27

Godkända kontrollpunkter

13/14

DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/14

Strängförläggning
