Besiktningsrapport

8.7

Installation genom

Sesol

Datum

29 september 2023

Ort

Älta, Stockholms län

Falsfästenas CC

Skenskarvar

Kabeluppfästning

+ 1

93% godkända7% ej godkända

Om installationen

PanelerLongi: LR5-54HPB 390-410M

OptimerareSolarEdge: S-Serie

MontagesystemWeland Stål: Falsfäste

VäxelriktareSolarEdge: SE3K-10K

TillbehörSolaredge Smartmätare

Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmän

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

Godkända kontrollpunkter

2/3

AvtalSträngschema

Longi: LR5-54HPB 390-410M

Anmärkningar

2/16

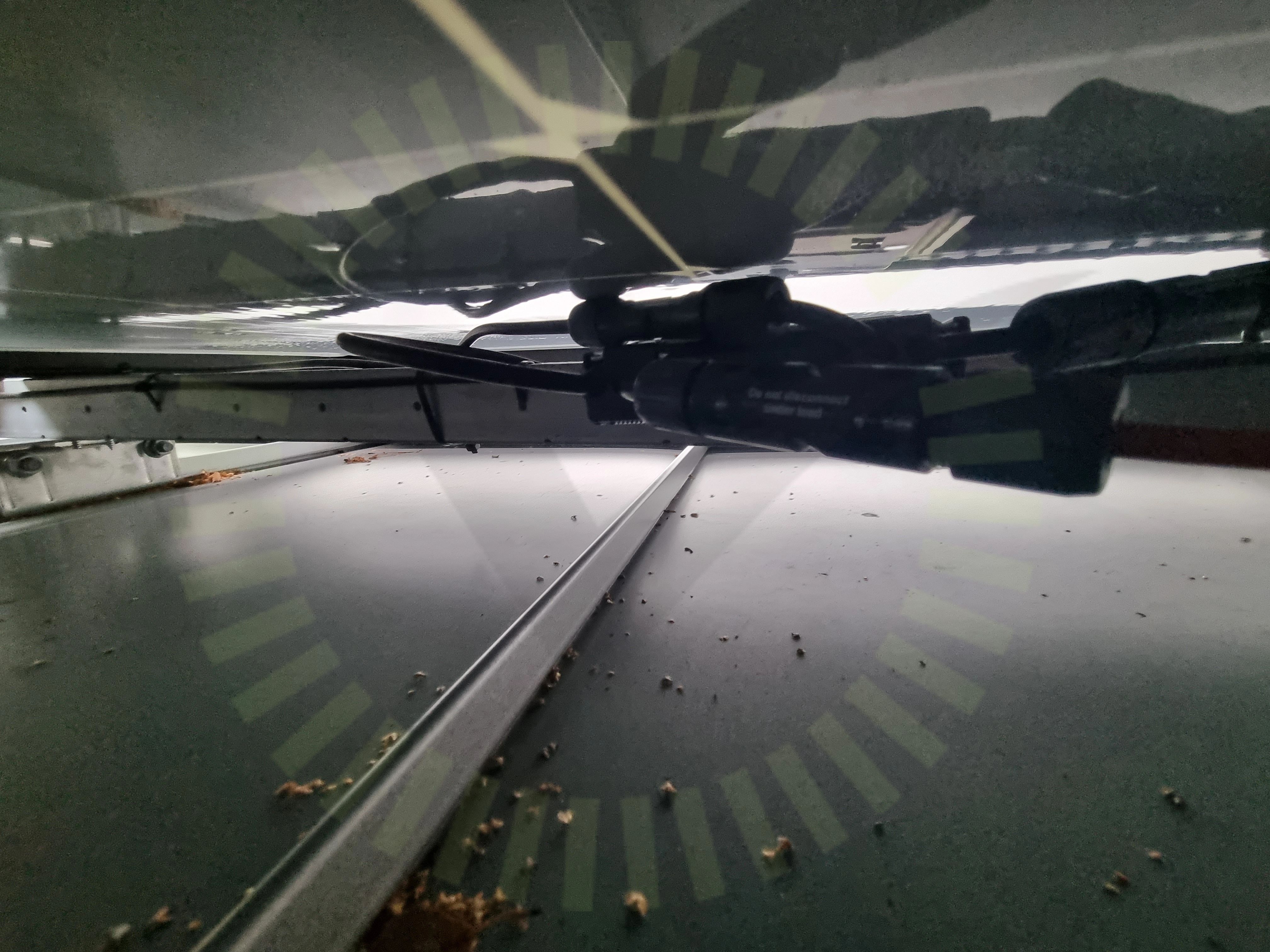

2.1 Föremål mot bakstycke

Inte godkänd

Kontakter ligger i kläm mellan optimerare och panelens bakstycke.

Installation Manual for LONGi Solar PV Modules, V15, Sida 13

2.2 Stress på kontakter

Inte godkänd

Kablage spänt från kontakt till uppfästning, utsätter kontakt för konstant drag.

SS 436 40 00, 712.526

Godkända kontrollpunkter

14/16

Avstånd till takDräneringshålFörbindelse av kontakterFörläggning DC kontakterKlämmornas placeringKontaktdonMellanrumPanelkablagets böjradiePunktbelastningSkador på panelSkuggaSpänningar i ramSträngförläggningÖverlappning

Solaredge Smartmätare

Godkända kontrollpunkter

1/1

Smartmätare

SolarEdge: S-Serie

Godkända kontrollpunkter

4/4

Fastsäkring av produktKompatibilitetKontakterPlacering

SolarEdge: SE3K-10K

Godkända kontrollpunkter

37/37

AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAnslutning av ledareAvstånd närliggande objektAvstånd till havetDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInformering av solcellerInfästningKabeldimensioneringLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillförlitligt fästTillgänglighetTätningsinsattsVarning för backspänningVarning för likspänningVinkelVäderbeständigt materialVäxelriktare direkt solljusVäxelriktarens IP klassningVäxelriktarens kontakter

Weland Stål: Falsfäste

Anmärkningar

4/19

6.1 Falsfästenas CC

Inte godkänd

falsfästenas avstånd till varandra överstiger måttet angivet i Snö- och vindlastberäkningen. Uppmätt avstånd mellan infästningar 1000mm samt sitter endast 21 infästningar på lilla taket.

MA5101 Sid 1 (1) | Version 4 - 221219

6.2 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.522.101)

6.3 Skador

Inte godkänd

Skador noterade på fasad där kabelskydd sitter, skruvar har gjort sprickor i fasad

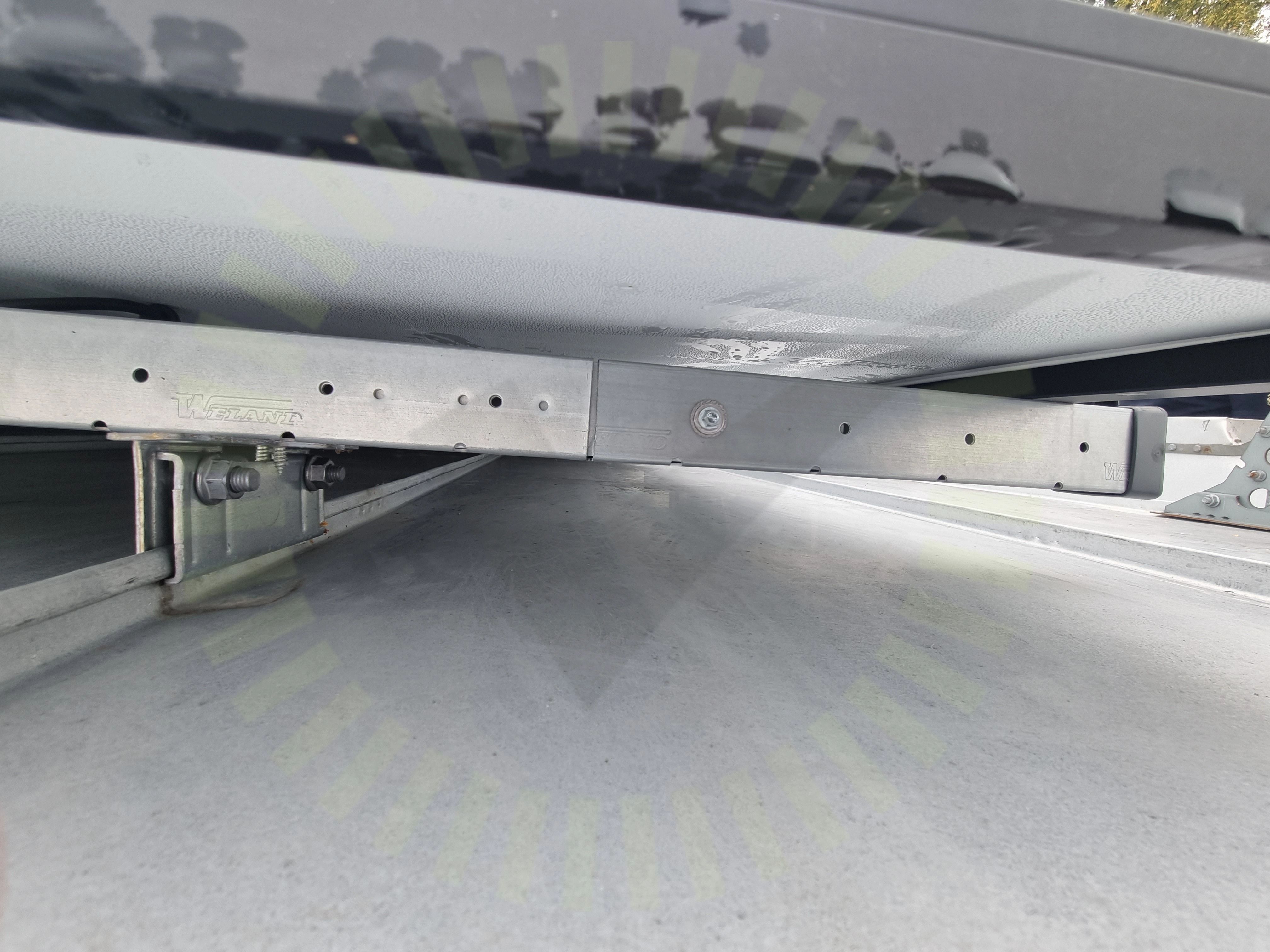

6.4 Skenskarvar

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerad.

MA5101 Sid 1 (1) | Version 4 - 221219

Godkända kontrollpunkter

15/19
