Besiktningsrapport
9.4
Installation genom
Inovèla
Datum
1 oktober 2025
Ort
Brottby, Stockholms län
Identifiering
Missvisande varselmärkning
95% godkända
5% ej godkända
Om installationen
Växelriktare
GoodWe: GW5-10KN-ET
Batteri
PYLONTECH: FORCE-H3
Installerad av Inovèla som har ett högt snittbetyg på 9.4 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Batteri
Godkända kontrollpunkter
11/11
Avstånd närliggande objekt
Batteri PE
DC anslutning
Placering av batteri
Sammansättning av komponenter
Signalkabel batteri
Skador
Tillgång till batteriet
Uppfästning av kablage
Utrymme
Väderskydd
Varselmärkning
Anmärkningar
1/4

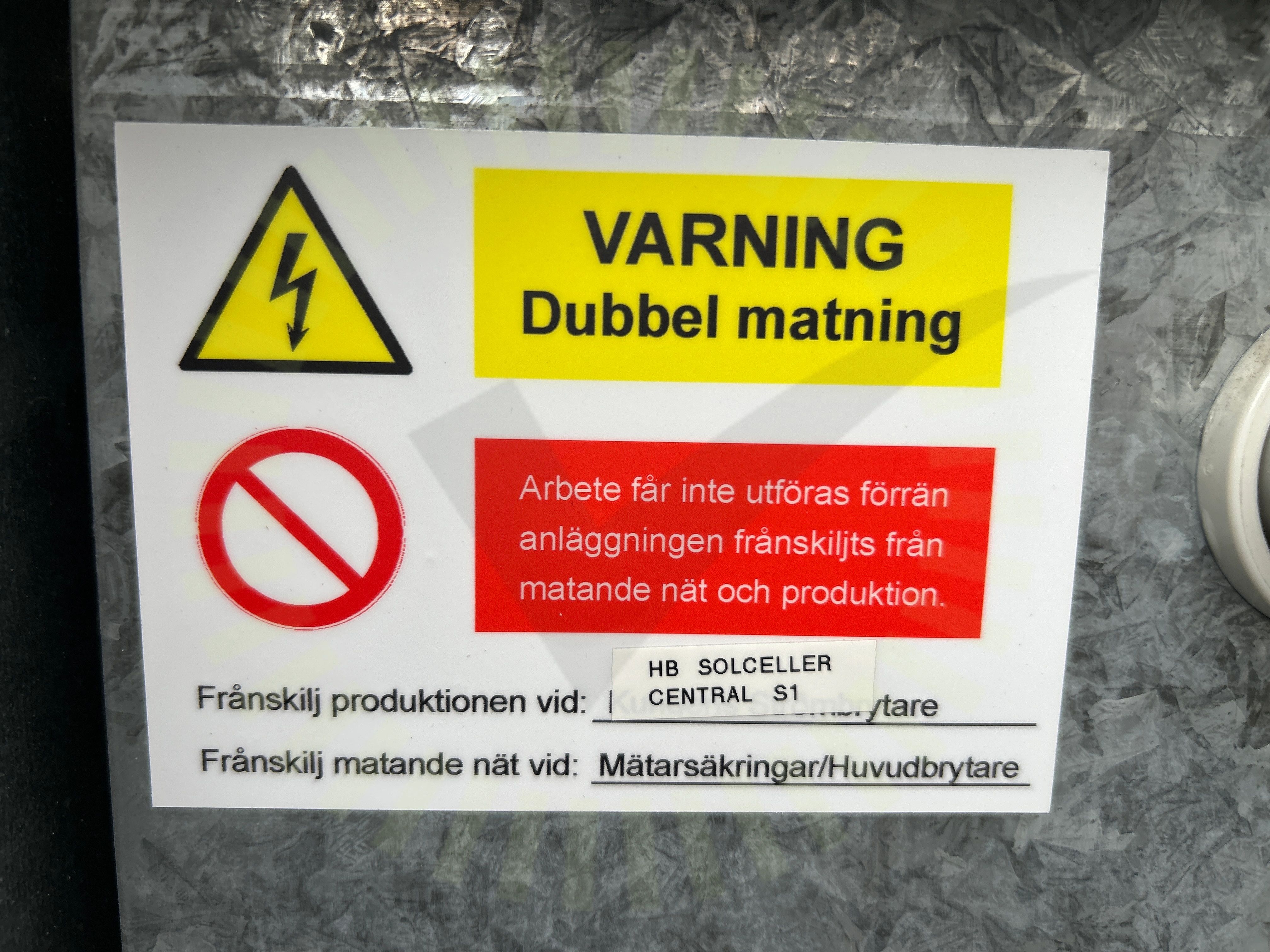

2.1 Missvisande varselmärkning
Inte godkänd
Märkning är missvisande. Produktionen frånskiljs inte längre i central märkt S1.
Godkända kontrollpunkter
3/4
Informering av solceller
Varning för backspänning
Varning för likspänning
Växelriktare
Anmärkningar
1/37
3.1 Identifiering
Inte godkänd
Komponenter i central saknar uppmärkning.
SS 436 40 00 (514.1)
Godkända kontrollpunkter
33/37
AC kablage förläggning
AC Kablage förläggning
Anslutning av ledare
Anslutning av växelriktare
Avstånd närliggande objekt
Bakomliggande material
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Kontakter
DC Max Ström
Dubbel matning
Enkelisolerade ledare
Fastsäkring av produkt
Förskruvning
Genomföringar
Huvudsäkring
Infästning
Jordning av chassi
Kabeldimensionering
Kablagets böjradie
Likspänningskomponenter
Mekanisk påverkan
Placering
Skadat kablage
Skarp kant
Stress på kontakter
Säkringsdimension
Tillgänglighet
Utrymme
Väderbeständigt material
Väderskydd
Växelriktarens IP klassning
Ej tillgängligt vid besiktning
3/37
DC Max Spänning
DC Min Spänning
Strängdesign
