Besiktningsrapport

9.0

Installation av

Sesol

Datum

30 oktober 2023

Ort

Norrköping, Östergötlands län

Klämmor rätt förläggning

Skador

Informering av solceller

+ 1

94% godkända

6% ej godkända

Om installationen

Paneler

Longi: LR5-54HPB

Montagesystem

Weland Stål: Råspont

Växelriktare

Huawei: SUN2000 (12-20KTL)-M2

Tillbehör

Säkerhetsbrytare AC

Installerad av Sesol som har ett medelhögt snittbetyg på 9.0 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Säkerhetsbrytare AC (7)Tak 1, Longi: LR5-54HPB (17)Tak 1, Weland Stål: Råspont (26)Varselmärkning (5)Växelriktare (37)

Allmänt

Anmärkningar

1/3

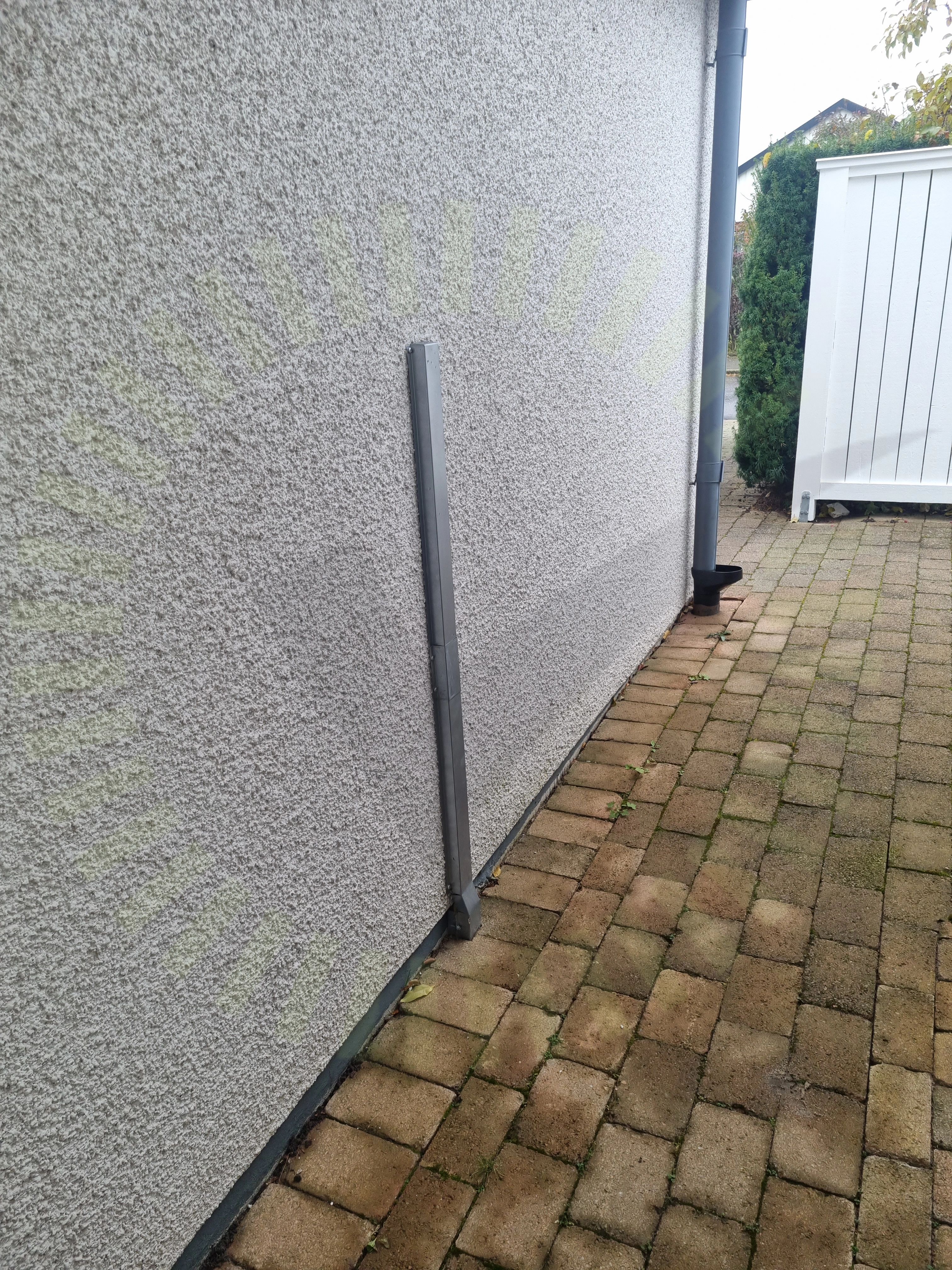

1.1 Avtal

Kundkommentar

Enligt avtal hade kund och installatör kommit överens om att kabeldragning till växelriktare skulle gå i markrör där det redan finns andra kablar. Under installationen har man frångått detta och gjort en genomföring i väggen och täckt med kabelskydd utan att informera kund först.

Avtal

Godkända kontrollpunkter

2/3

Mätprotokoll DC

Strängschema

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7

Anslutningar i brytare

Egenskaper

Identifiering

Infästning

Kabelinföringar

Placering Säkerhetsbrytare

Skada vid brytare

Tak 1, Longi: LR5-54HPB

Godkända kontrollpunkter

13/17

Avstånd till tak

Dräneringshål

Föremål mot bakstycke

Förläggning DC kontakter

Klämmornas placering

Mellanrum

Punktbelastning

Skador på panel

Skugga

Spänningar i ram

Stress på kontakter

Strängförläggning

Överlappning

Ej tillgängligt vid besiktning

4/17

Förbindelse av kontakter

Kontaktdon

Panelkablaget generell böjradie

Panelkablagets böjradie

Tak 1, Weland Stål: Råspont

Anmärkningar

2/22

4.1 Skador

Inte godkänd

Skador noterade på taket runt installationen. Trasig takpanna.

4.2 Klämmor rätt förläggning

Inte godkänd

Fästen ligger inte korrekt i skenan. Klämmans fötter ligger fel och sitter inte fast i skenan.

MA5111 Sid 1 (1) | Version 4 - 221117

Godkända kontrollpunkter

20/22

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Kabeluppfästning

Mittklämmor

Placering

Råspontsinfästning

Skenornas infästning

Skenornas överhäng

Skenors avstånd till varandra

Skenskarvar

Skenskarvar korslager

Snö- och Vindlastberäkning

Takkrokarnas CC

Tvådelad Takkrok

Underbyggnad

Underliggande takpanna

Väderbeständigt material

Ändklämmor skena

Varselmärkning

Anmärkningar

1/5

5.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)

Godkända kontrollpunkter

4/5

Missvisande varselmärkning

Tillförlitligt fäst

Varning för backspänning

Varning för likspänning

Växelriktare

Anmärkningar

1/36

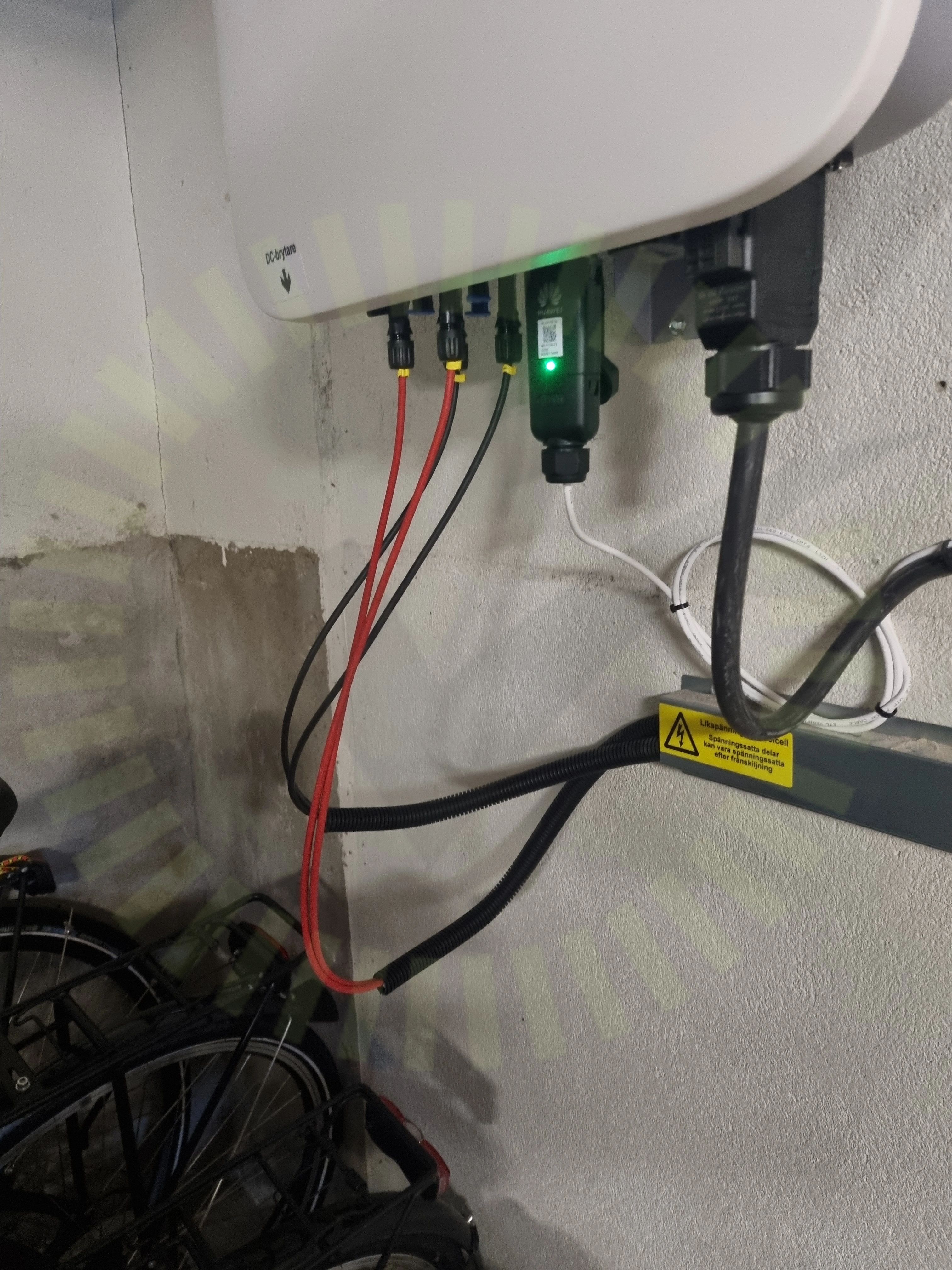

6.1 DC Kablage förläggning

Inte godkänd

Kablaget är inte uppfäst så de har tillräckligt stöd.

Godkända kontrollpunkter

35/36

AC Böjradie

AC Kablage förläggning

Anslutning av ledare

Anslutning av växelriktare

Avstånd närliggande objekt

Avstånd till havet

Bakomliggande material

DC Kablage egenskaper

DC Kablage skydd

DC Kontakter

DC Kontakter förskruvning

DC Max Spänning

DC Max Ström

DC Min Spänning

Dubbel matning

Enkelisolerade ledare

Fastsäkring av produkt

Förskruvning

Genomföringar

Huvudsäkring

Identifiering

Infästning

Jordning av chassi

Kabeldimensionering

Likspänningskomponenter

Mekanisk påverkan

Skadat kablage

Skarp kant

Stress på kontakter

Strängdesign

Säkringsdimension

Tillgänglighet

Väderbeständigt material

Väderskydd

Växelriktarens IP klassning
