Institutet för Solenergikvalitet

Besiktningsrapport

7.7
x

Installation genom

Soolar

Datum

12 april 2023

Ort

Gustavsberg, Stockholms län
Takkrokarnas CC
Fästens placering
Skenornas överhäng
84% godkända16% ej godkända

Om installationen

PanelerPhonoSolar: PS-(440-460W)M6-20/UH
MontagesystemESDEC Lutande Panntak
VäxelriktareGroWatt: MOD 3-10KTL3-XH
TillbehörElmaterial: Kapsling
Soolar

Installerad av Soolar som har ett lågt snittbetyg på 7.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/3

1.1 Strängschema

Inte godkänd

Strängschema saknas för projektet.

ELSÄK-FS 2022:1 (3 kap. § 6)

Godkända kontrollpunkter

2/3
AvtalMätprotokoll DC

Kapsling

Godkända kontrollpunkter

9/9
BrytareBöjradieFörskruvningarInfästningInstallationIP-KlassningPlaceringTermisk påverkanYttre påverkan

Tak 1, ESDEC Lutande Panntak

Anmärkningar

7/27
Dräneringshål pekar neråt

3.1 Dräneringshål pekar neråt

Inte godkänd

Tre styckna klämmor monterade med dräneringshålet uppåt

Tillverkarens anvisningar
Kabeluppfästning

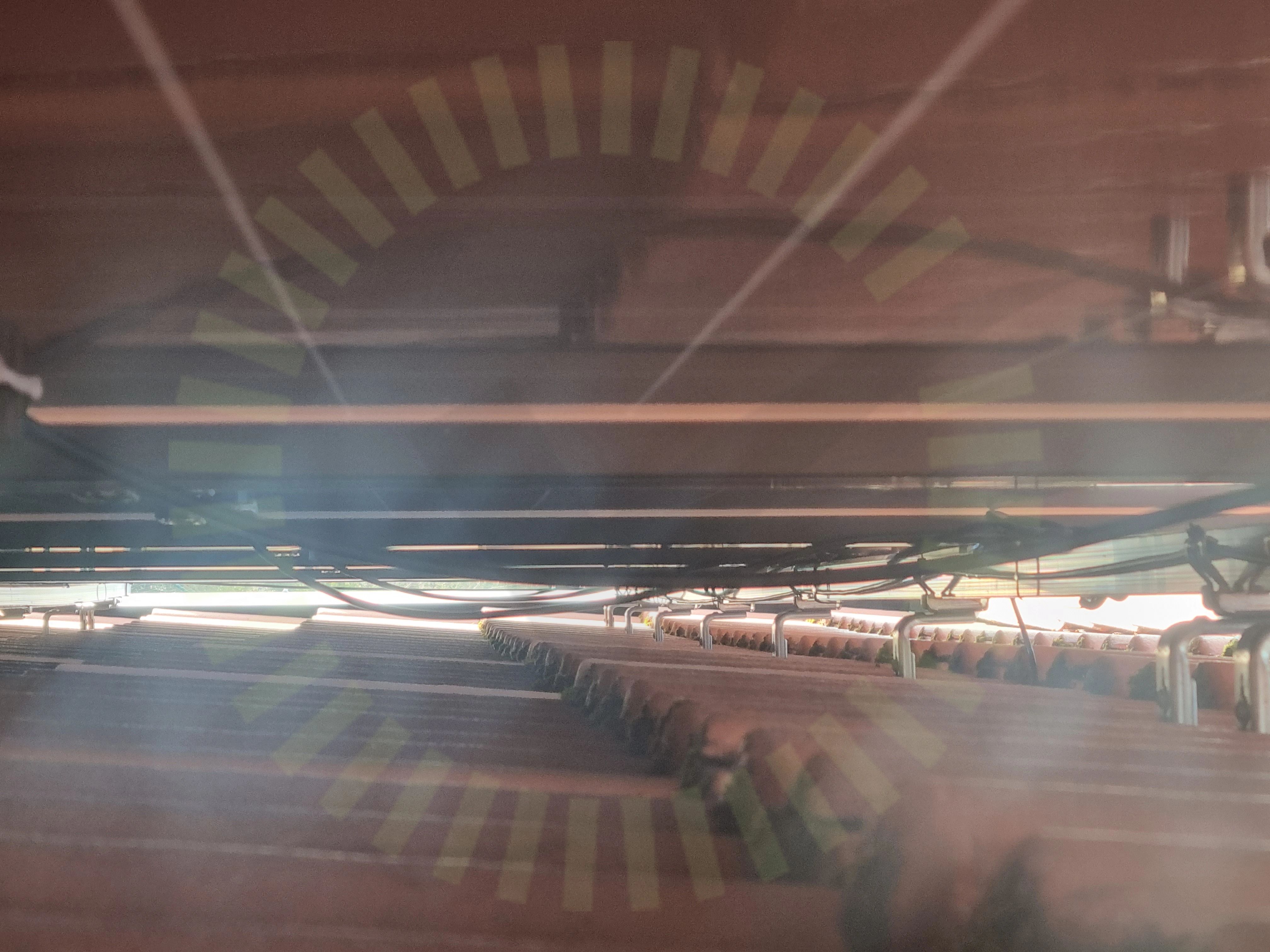

3.2 Kabeluppfästning

Inte godkänd

Kablar är monterade så att det finns risk att kablaget skadas över tid.

SS 436 40 00 (712.521.101 och 522.8.4)
Takgenomföring

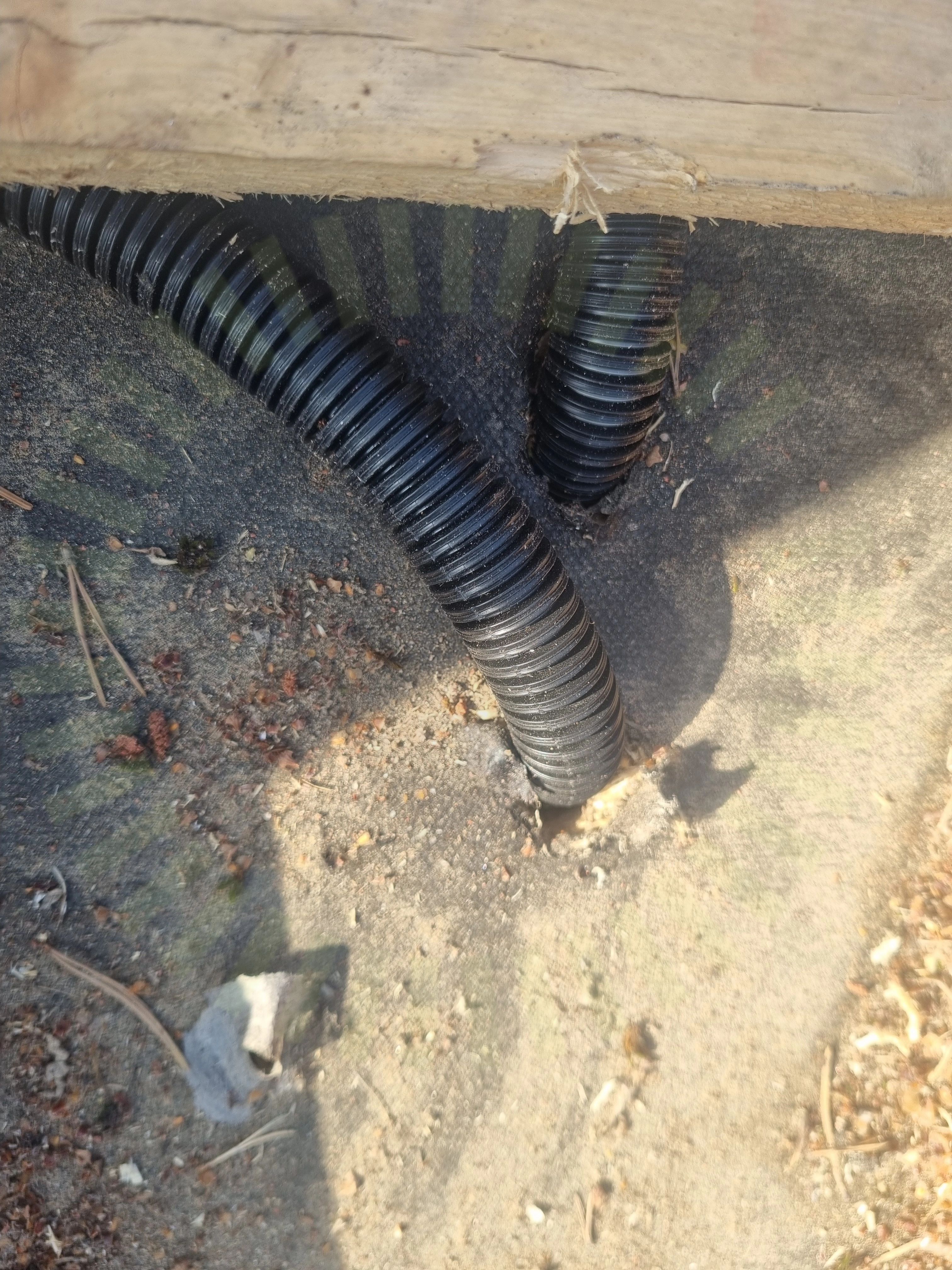

3.3 Takgenomföring

Inte godkänd

Takgenomföring är inte tillfredställande utförd.

Skenans utstick för klämma

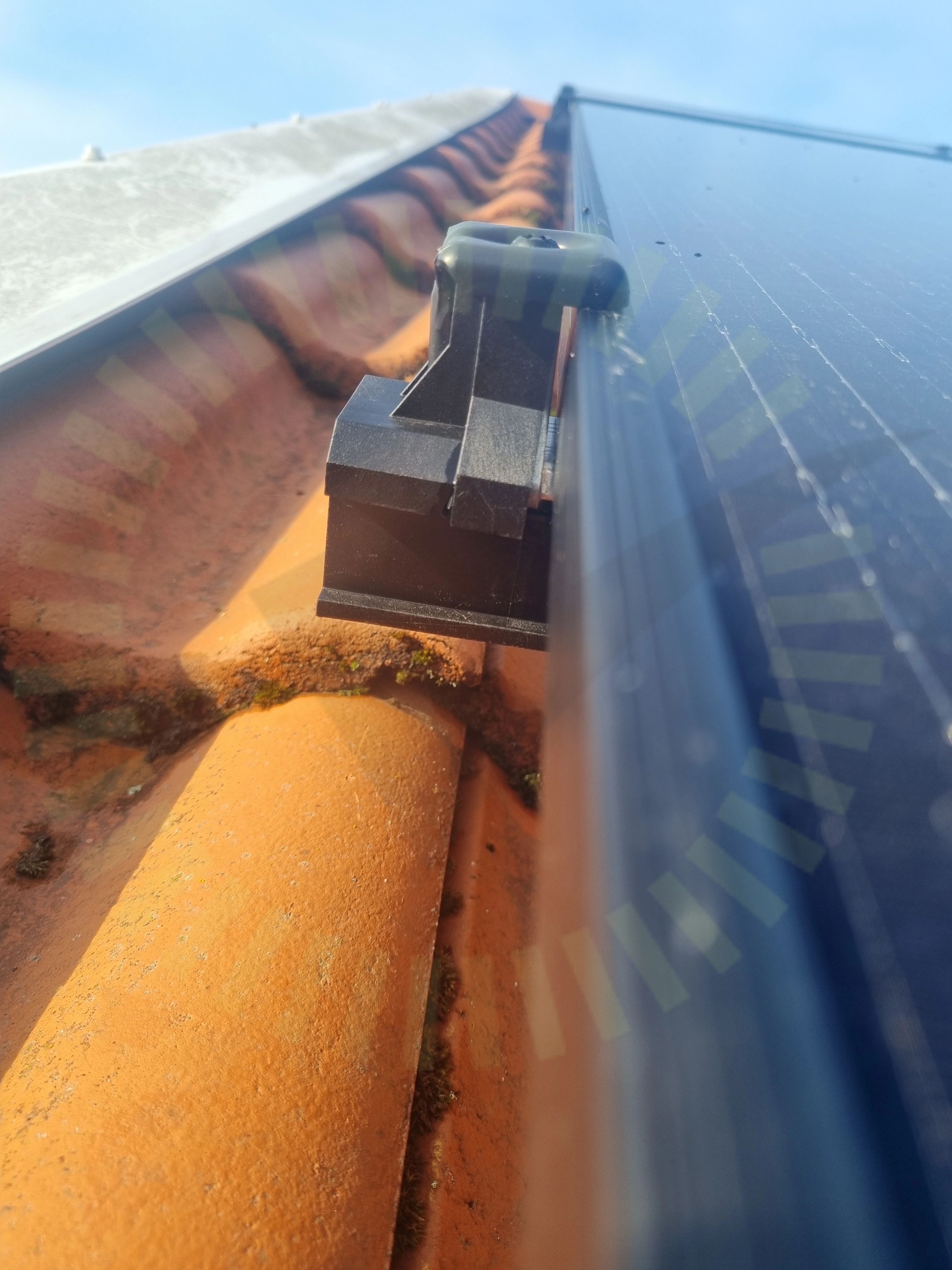

3.4 Skenans utstick för klämma

Inte godkänd

Glapp mellan panelram och klämma pga. för långt skenutstick

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23

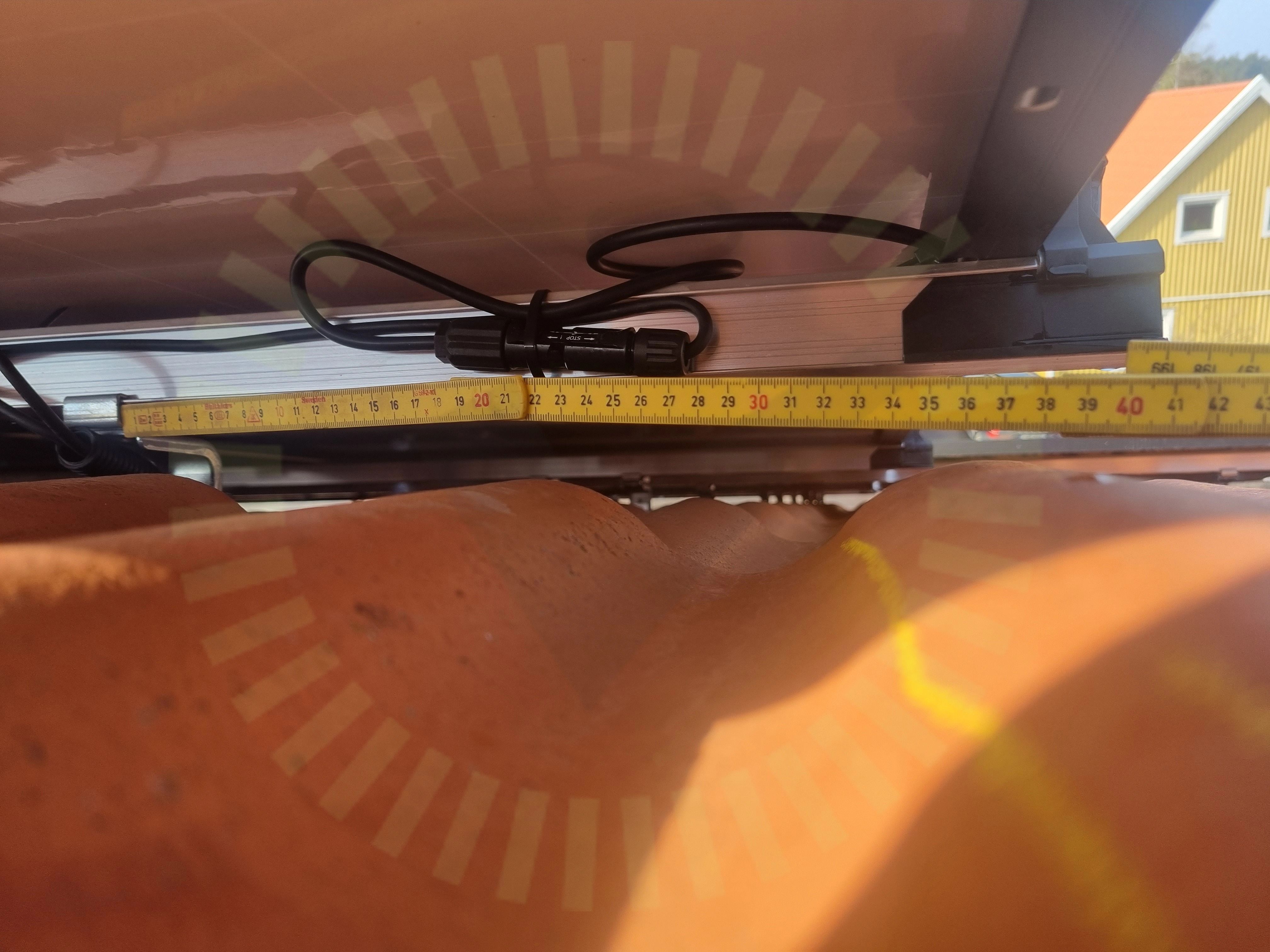

Skenornas överhäng

3.5 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25

3.6 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas

Tillverkarens montageanvisningar
Takkrokarnas CC

3.7 Takkrokarnas CC

Inte godkänd

Lastberäkning saknas. Max uppmätt avstånd 1200mm.

Snö- och vindlastberäkning

Godkända kontrollpunkter

20/27
Använd skruv för klämmaDC kabel förläggningFrämmande materialKlämmans placering i skenaLäktinfästningMittklämmorPanelramens höjdPanelstorlekShimsSkada på klämmorSkadorSkenornas infästningSkenskarvarSäkerhetsavståndTakets lutningTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor

Tak 1, PhonoSolar: PS-(440-460W)M6-20/UH

Anmärkningar

4/16
Föremål mot bakstycke

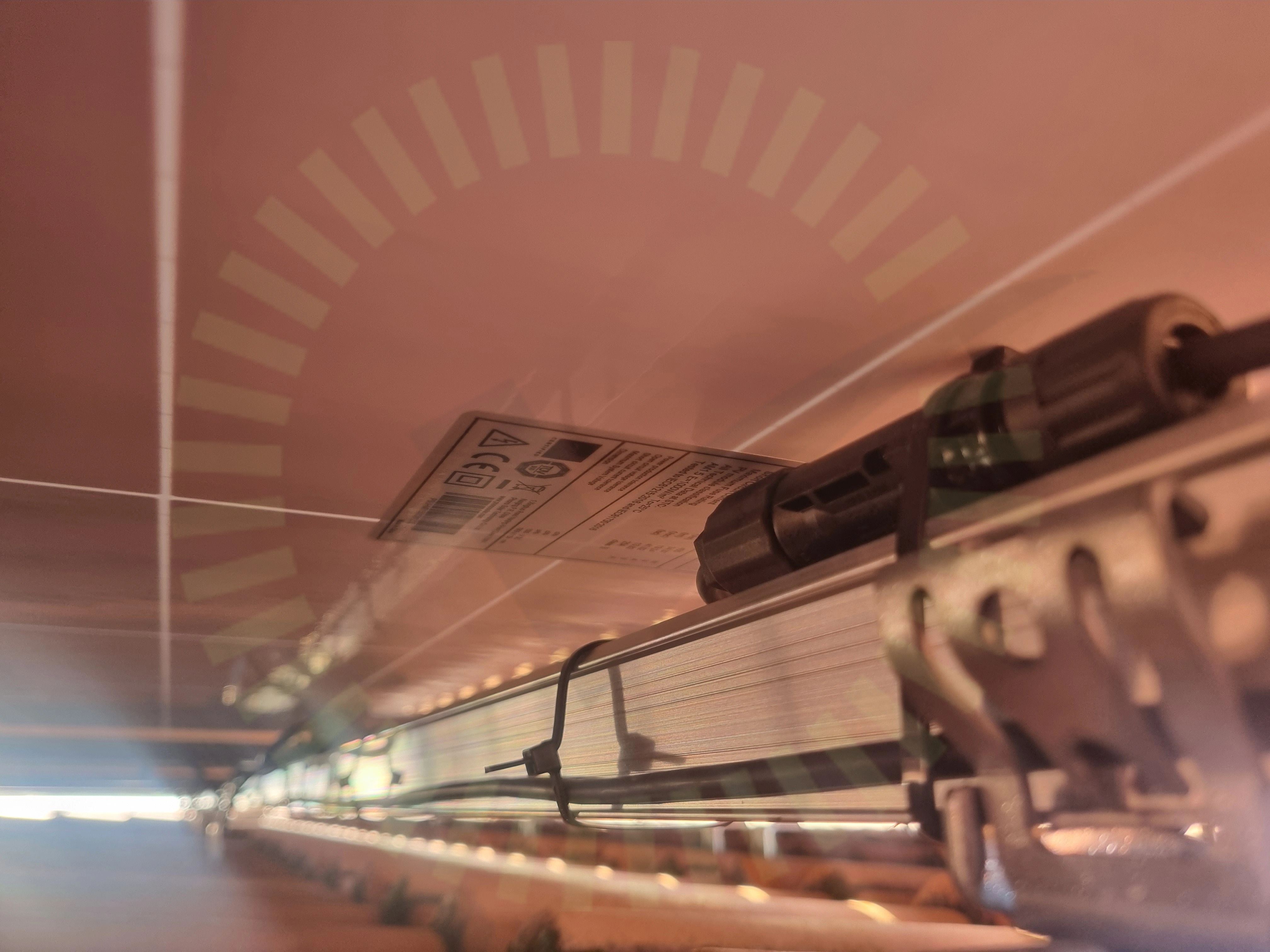

4.1 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens bakstycke. Detta kan skada panelen och påverka panelen långsiktigt.

Fästens placering

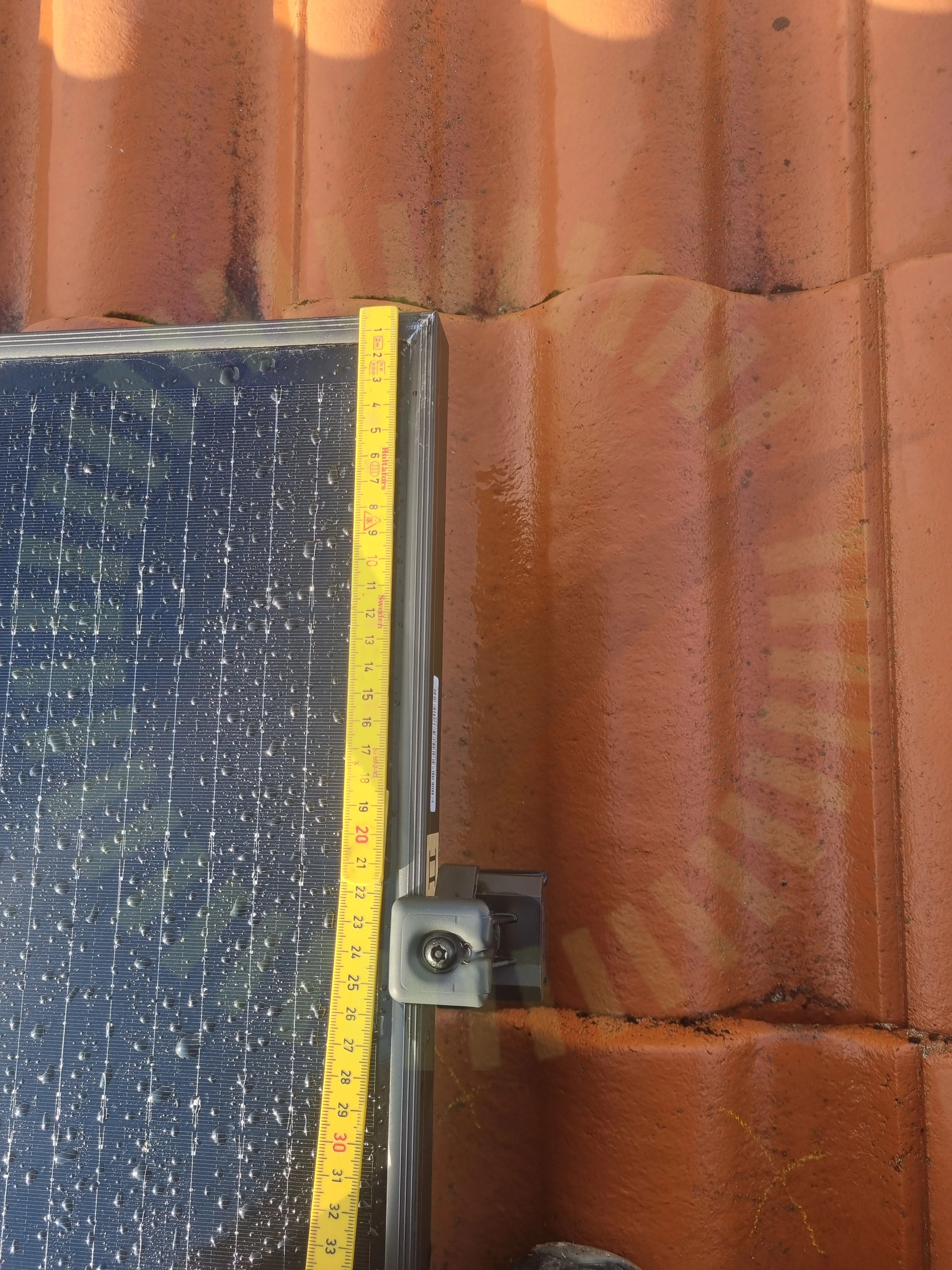

4.2 Fästens placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

Phono Solar Photovoltaic Module Installation manual (IEC) Ver EN-IM-IHC-20230221. Sid 19
Förbindelse av kontakter

4.3 Förbindelse av kontakter

Inte godkänd

Kontakterna som har kopplats på panelerna är inte från samma tillverkare som de förmonterade.

Panelkablagets böjradie

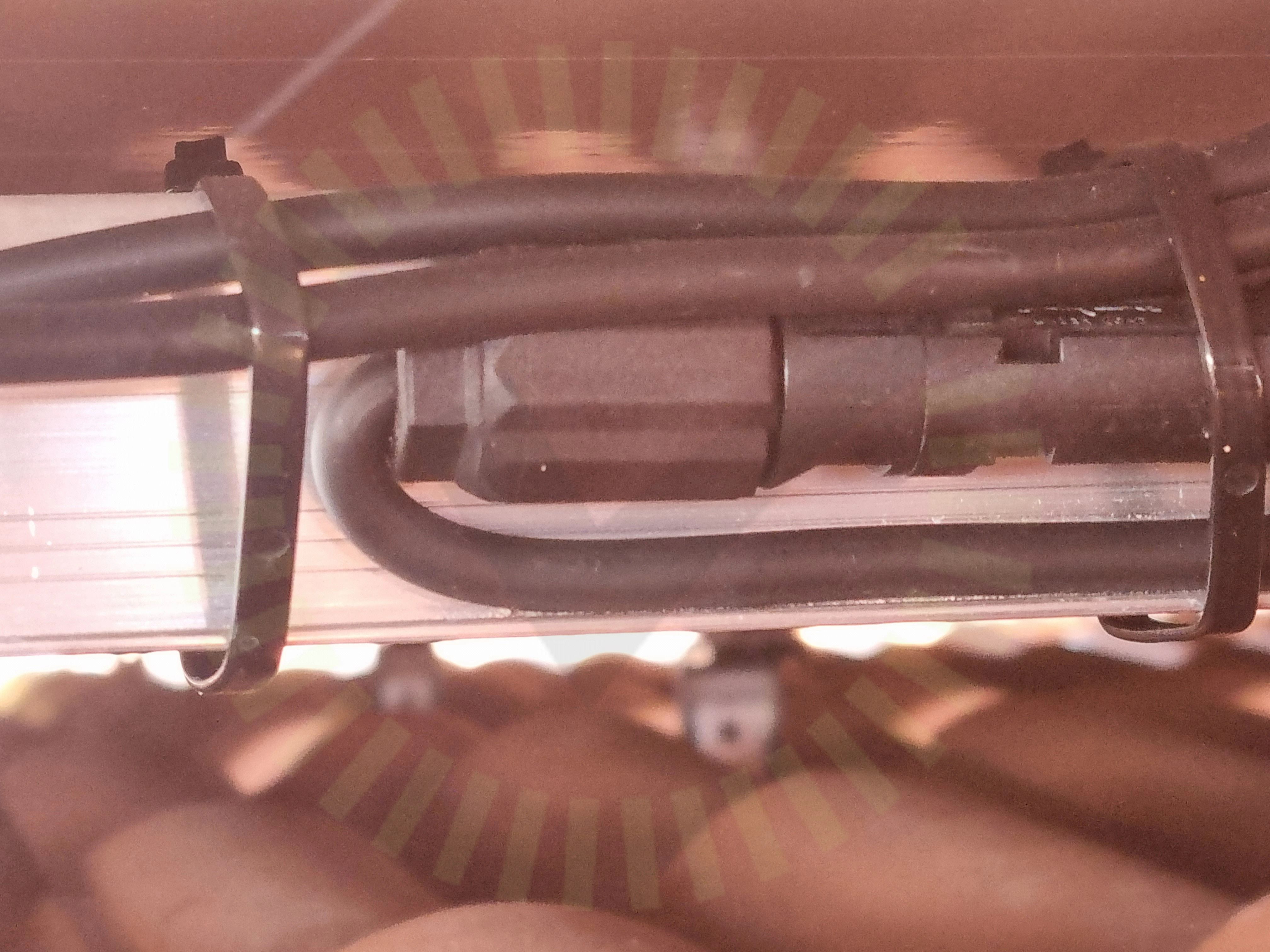

4.4 Panelkablagets böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie.

Godkända kontrollpunkter

11/16
Avstånd till havDräneringshålKlämmornas överlappningKontakterKopplingslådaPanelramar separeradePunktbelastningSkadorSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/16
Strängförläggning

Varselmärkning

Godkända kontrollpunkter

4/4
Informering av solcellerTillförlitligt fästVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

5/31
Avstånd närliggande objekt

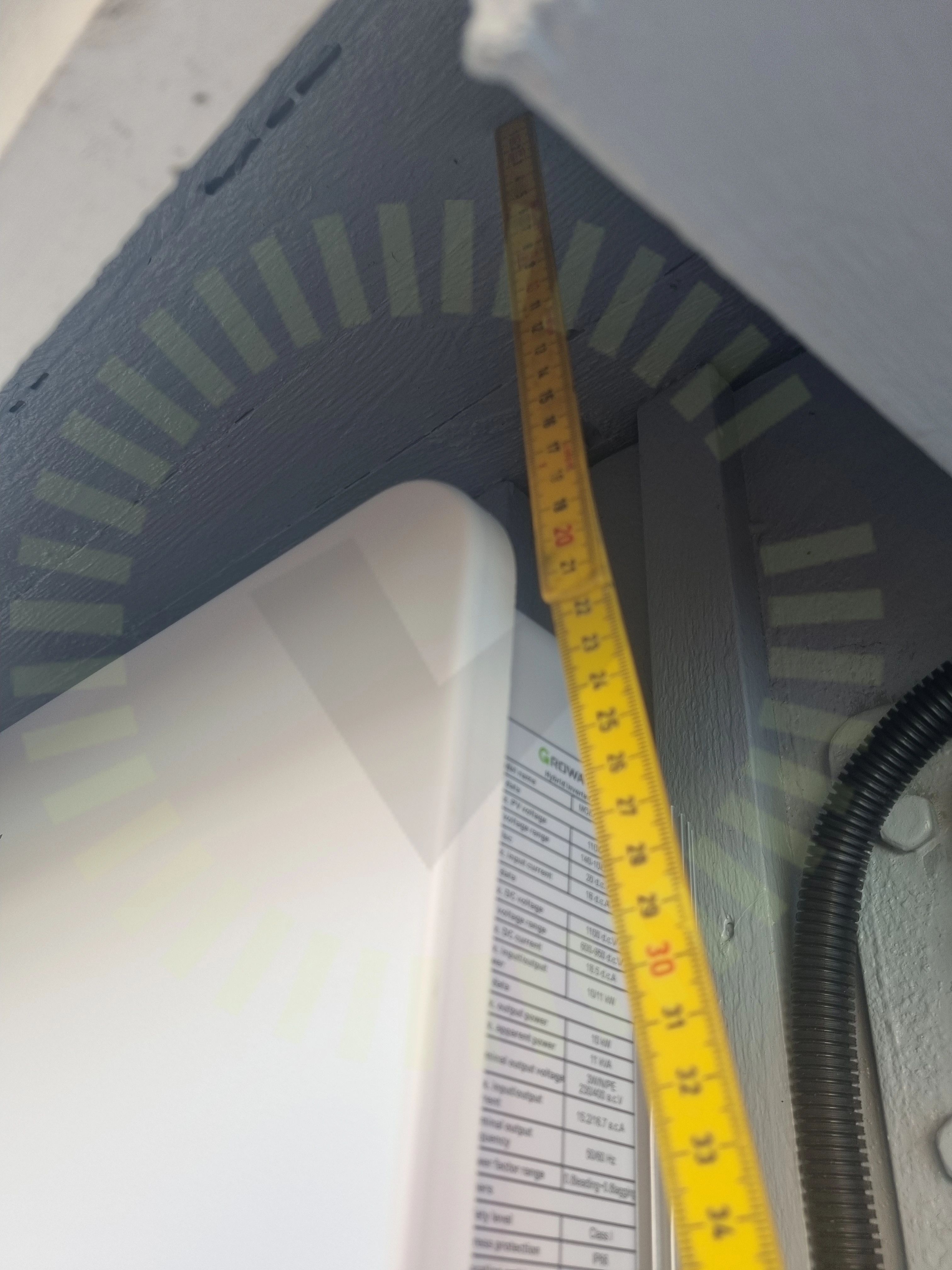

6.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

GroWatt User Manual XH EN 202206, Sida 12
AC Genomföringar

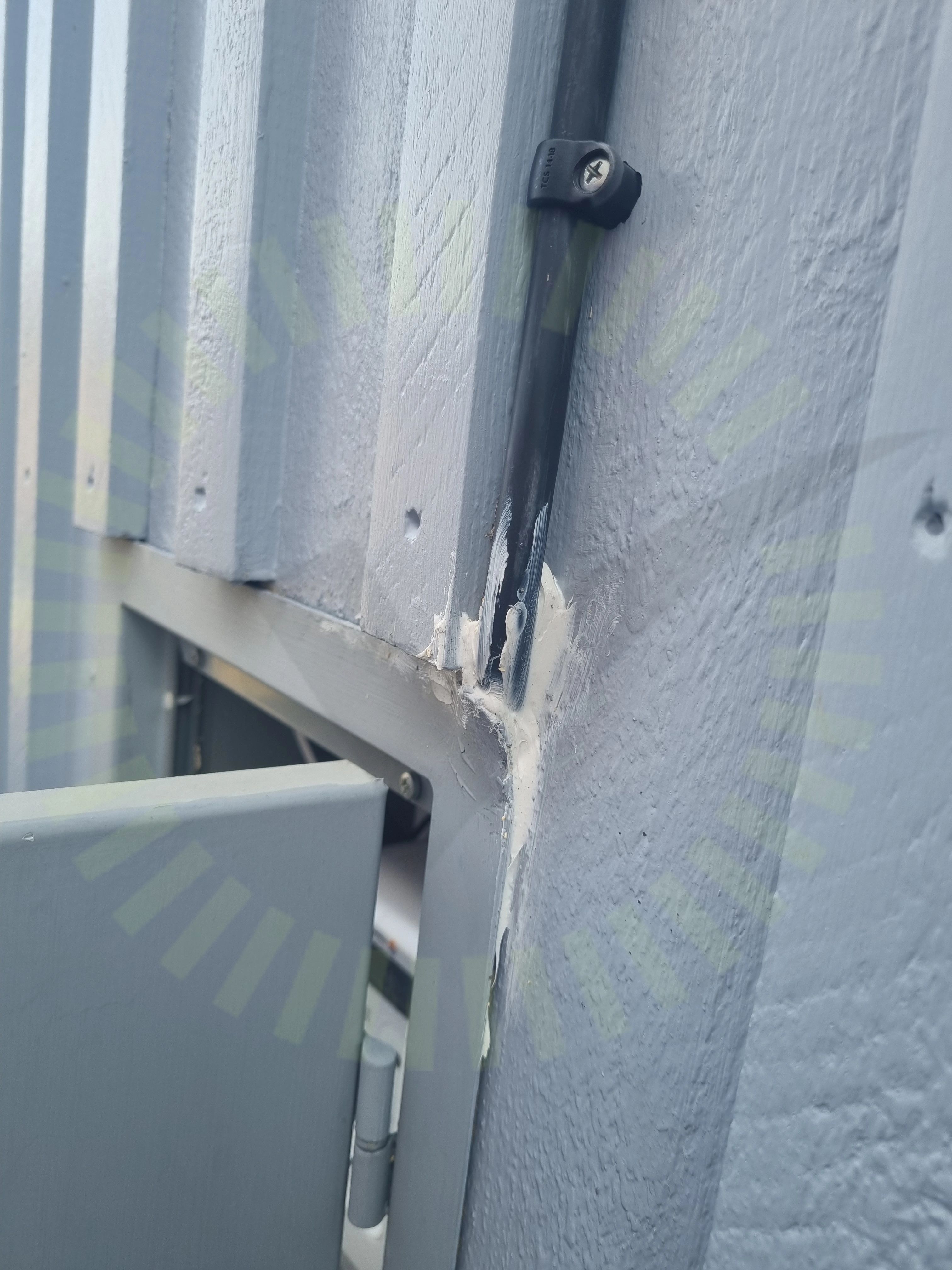

6.2 AC Genomföringar

Inte godkänd

Genomföring bedöms inte tillräcklig.

SS 436 40 00 (527.2.1)
Bakomliggande material

6.3 Bakomliggande material

Inte godkänd

Bakomliggande material uppfyller inte tillverkarens krav.

GroWatt User Manual XH EN 202206, Sida 11
Markdragning dc kabel

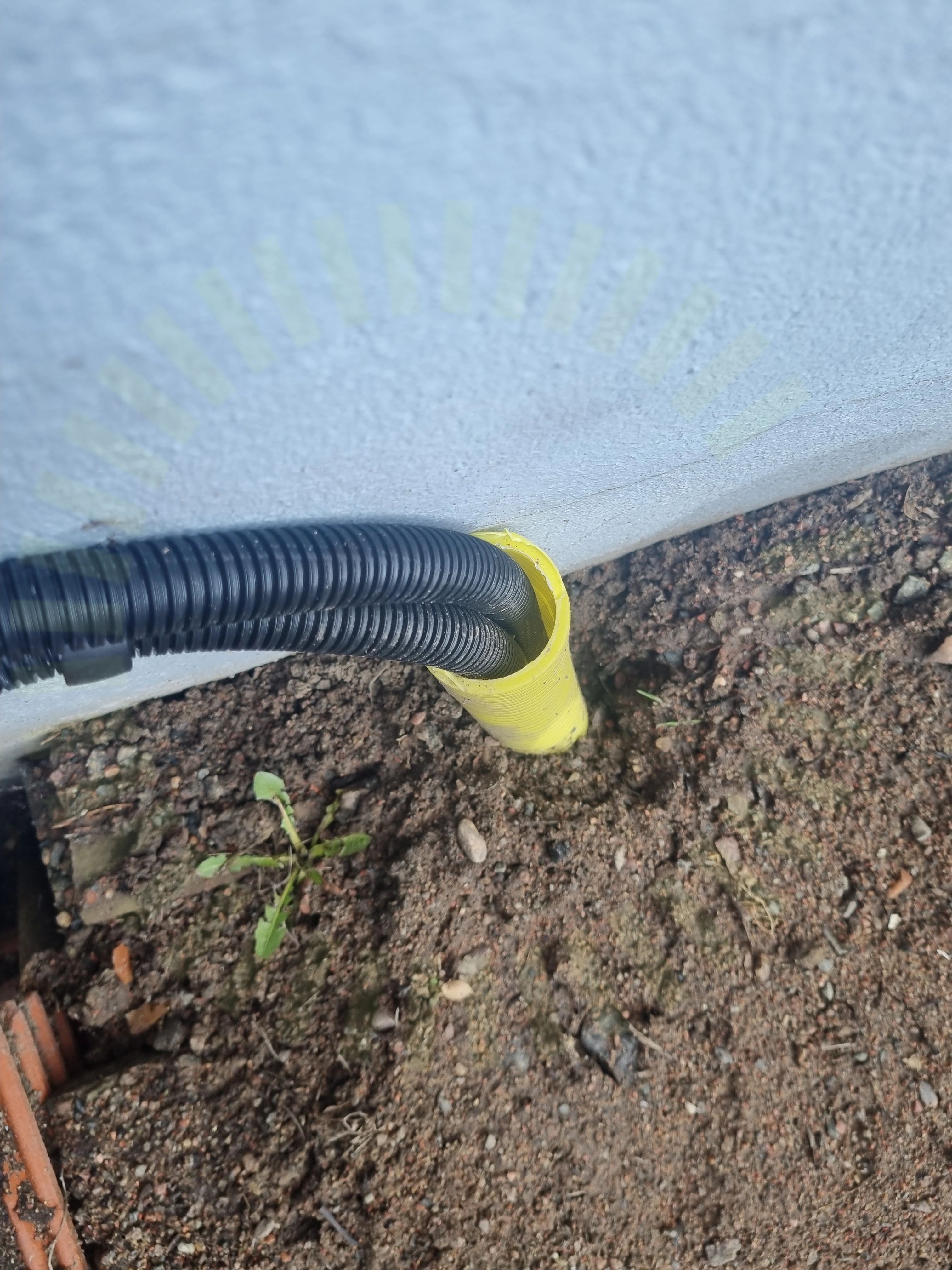

6.4 Markdragning dc kabel

Rekommendation

Risk för att vatten kommer in i rör som är draget med dc kablar då röret sticker rakt upp och ej är tätat.

Jordning av chassi

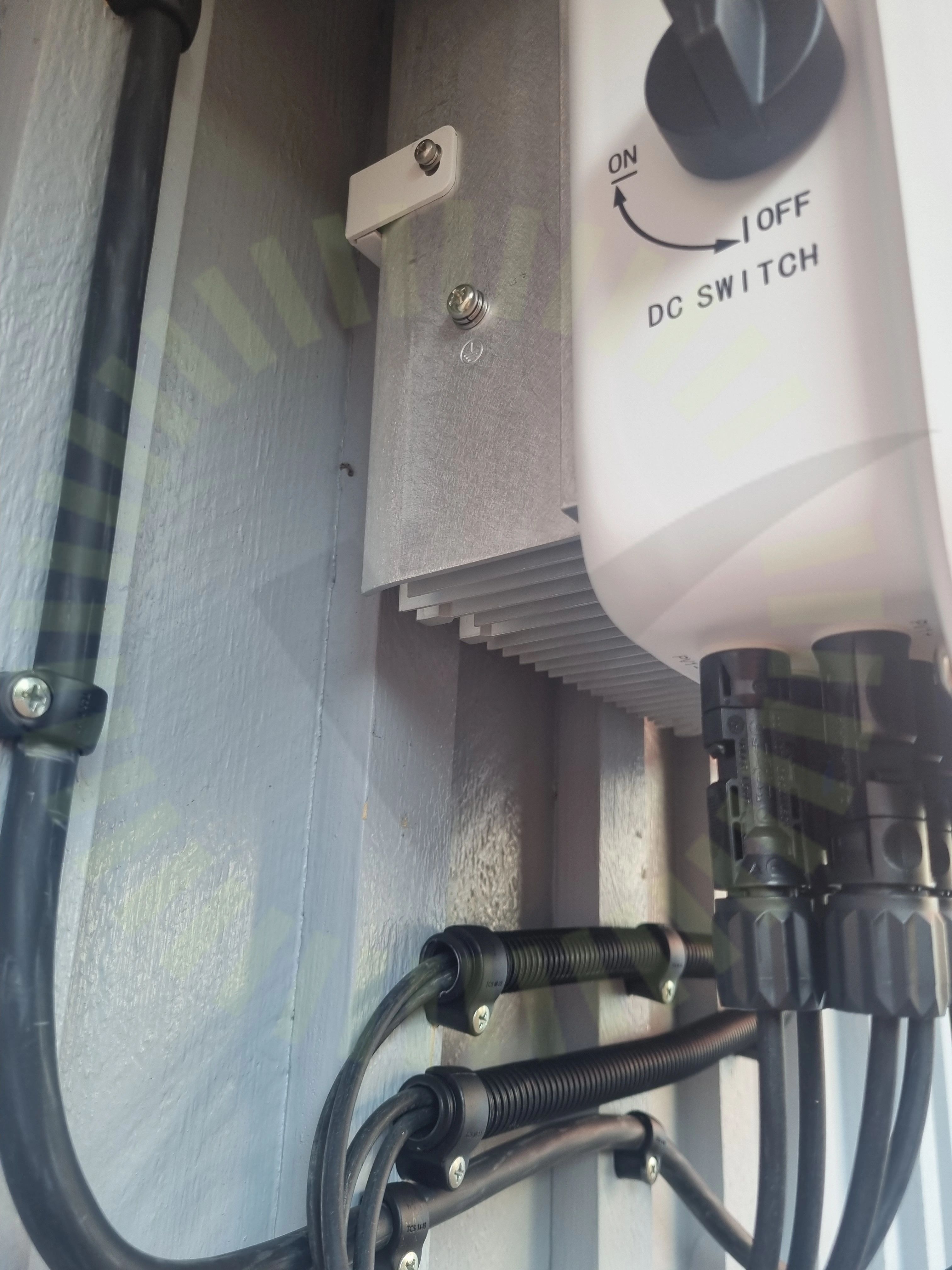

6.5 Jordning av chassi

Inte godkänd

Växelriktarens chassi är inte jordat.

GroWatt User Manual XH EN 202206, Sida 17

Godkända kontrollpunkter

26/31
AC Anslutning VäxelriktareAC BöjradieAC Kablage dimensioneringAC kablage skadaAC Kablage förläggningAC kablage skarp kantDC Genomföringar DC Kablage egenskaperDC Kablage förläggningDC Kablage skadaDC Kablage skyddDC Kontakter anslutningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktFörskruvningHuvudsäkringInfästningLedare FastspändaMärkningSäkringsdimensionVentilationVäderskyddVäxelriktarens IP klassning
