Institutet för Solenergikvalitet

Besiktningsrapport

9.5
x

Installation genom

Nova Solar

Datum

11 september 2023

Ort

Torslanda, Västra Götalands län
Förläggning DC kontakter
Dubbel matning
Föremål mot bakstycke
92% godkända8% ej godkända

Om installationen

PanelerLongi: LR5-54HPB 390-410M
MontagesystemWeland Stål: Råspont
VäxelriktareHuawei: SUN2000 (12-20KTL)-M2
TillbehörSäkerhetsbrytare AC
TillbehörUndercentral
Nova Solar

Installerad av Nova Solar som har ett högt snittbetyg på 9.6 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3
AvtalMätprotokoll DCSträngschema

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7
AnslutningBöjradieEgenskaperFörskruvningarInfästningPlaceringYttre påverkan

Tak 1, Longi: LR5-54HPB 390-410M

Anmärkningar

4/17
Föremål mot bakstycke

3.1 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens bakstycke. Detta kan skada panelen och påverka panelen långsiktigt.

Installation Manual for LONGi Solar PV Modules, V15, Sida 13
Kontaktdon

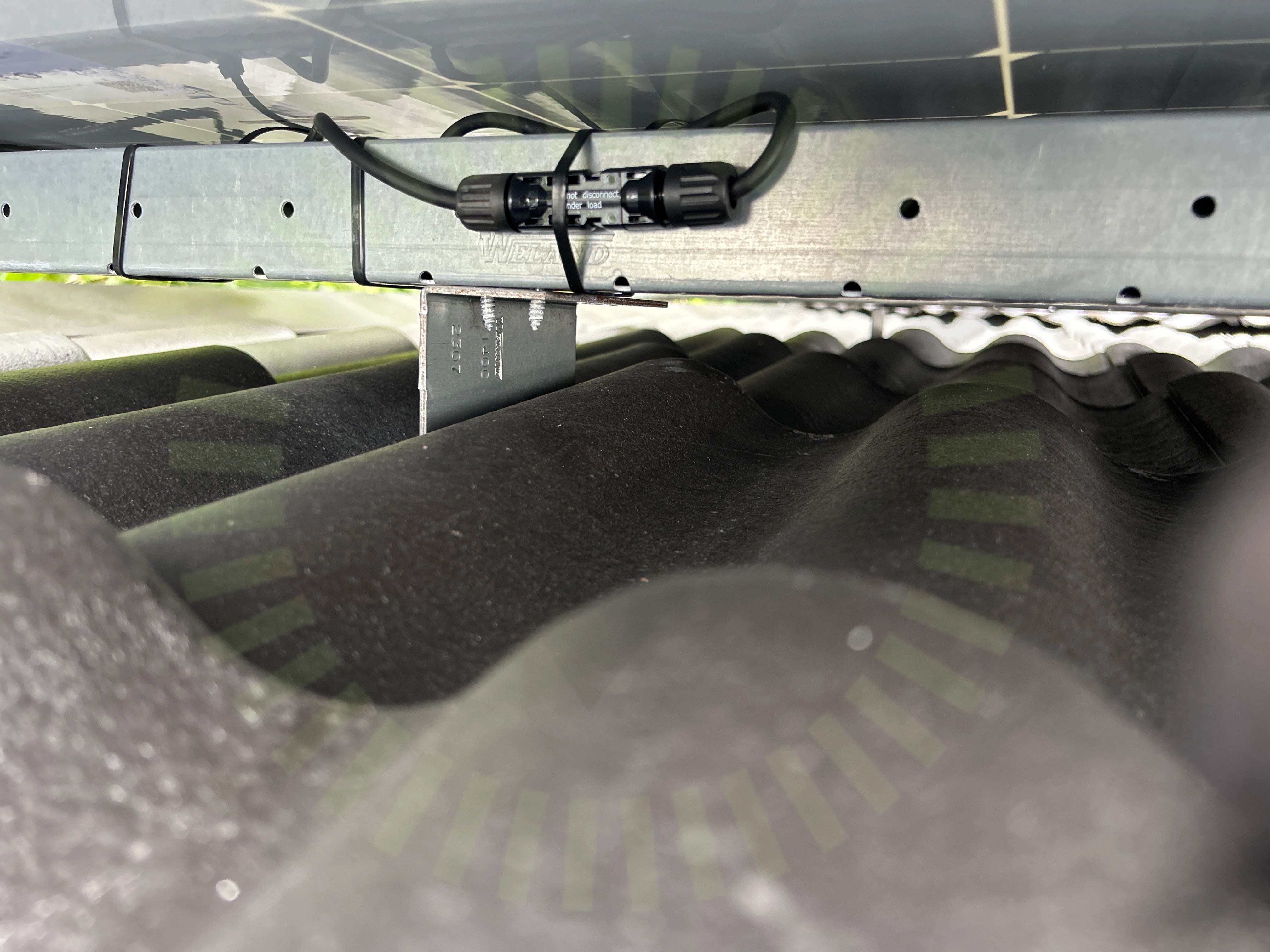

3.2 Kontaktdon

Inte godkänd

Buntband får inte placeras över kontaktdonens hölje.

Stäubli MA711 ver 10.2022, sid 4/4
Överlappning

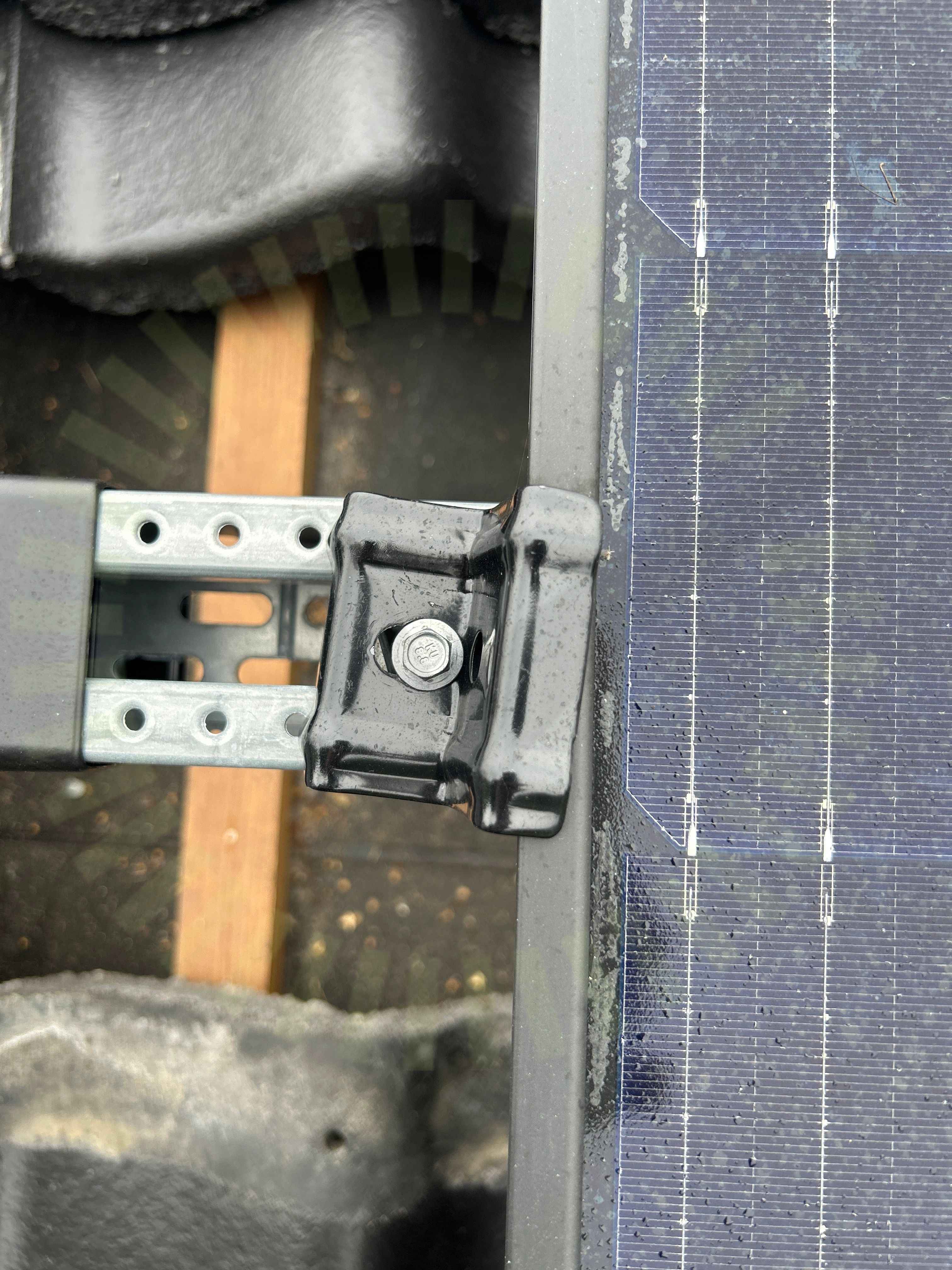

3.3 Överlappning

Inte godkänd

Klämman sitter snett över panelen, paneltillverkarens krav på överlapp uppfylls inte

Installation Manual for LONGi Solar PV Modules, V15, Sida 14
Förläggning DC kontakter

3.4 Förläggning DC kontakter

Inte godkänd

DC kontakter ligger inte skyddade mot direkt solljus.

Installation Manual for LONGi Solar PV Modules, V15, Sida 25

Godkända kontrollpunkter

12/17
Avstånd till takDräneringshålFörbindelse av kontakterKopplingslådaSkador på panelSpänningar i ramKlämmornas placeringMellanrumPanelkablagets böjradiePunktbelastningSkuggaStress på kontakter

Ej tillgängligt vid besiktning

1/17
Strängförläggning

Tak 1, Weland Stål: Råspont

Anmärkningar

4/24
Skador

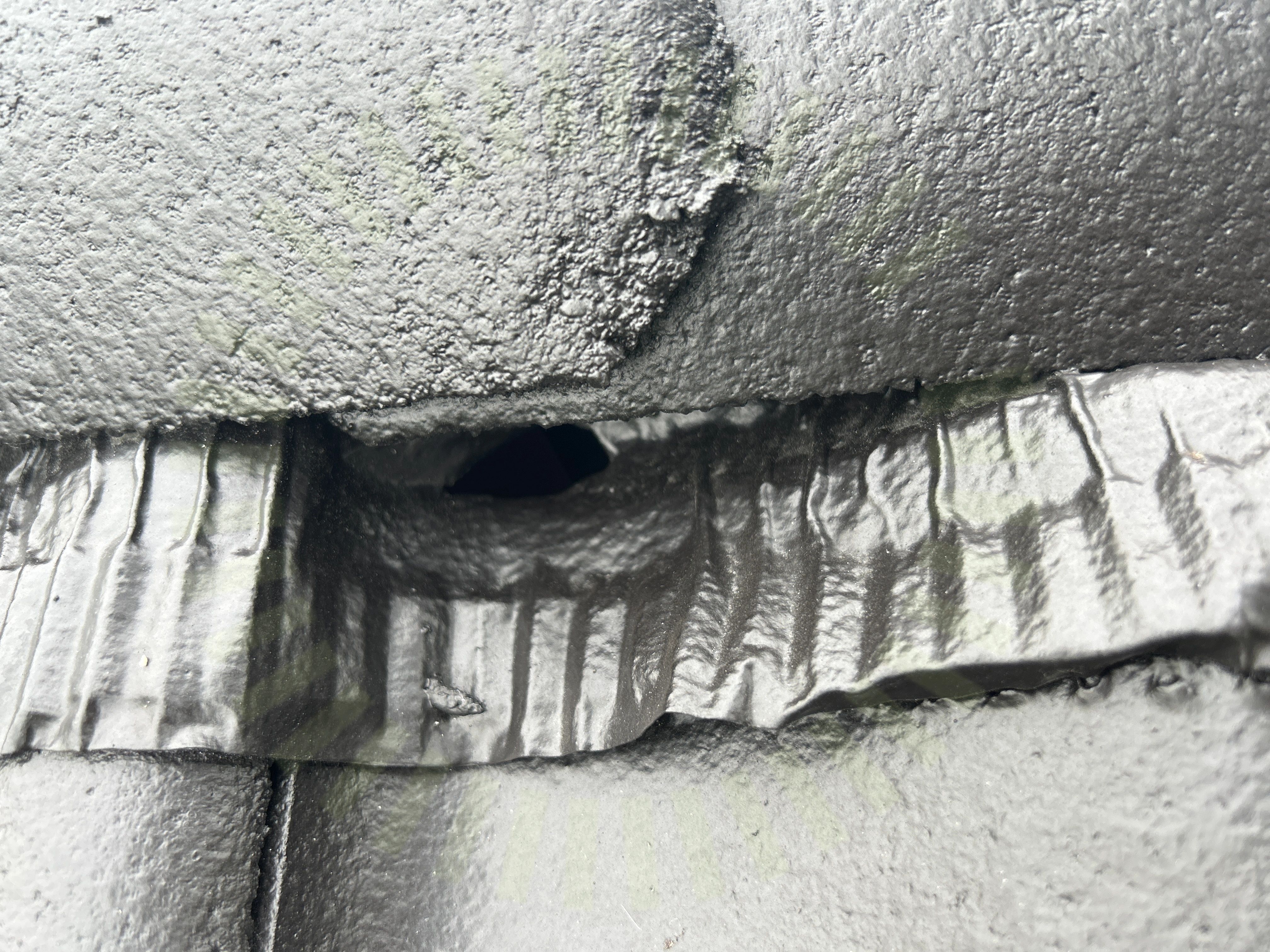

4.1 Skador

Rekommendation

Hål förekommer i nocktätning, ansvar okänt.

Råspontsinfästning

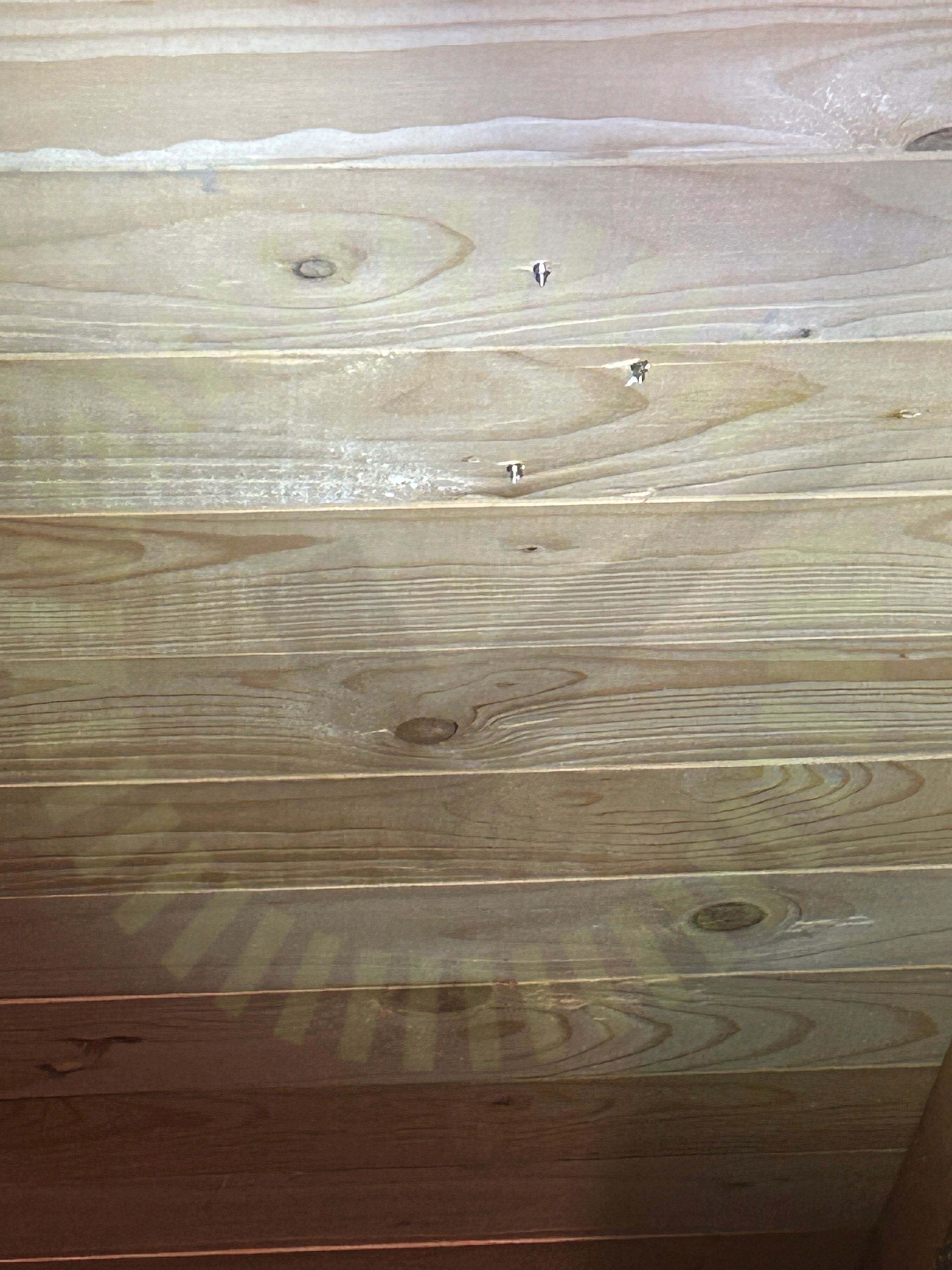

4.2 Råspontsinfästning

Inte godkänd

Saknar rätt antal skruv i infästning i råsponten.

MA5104. Sid 1 (1) | Version 4 - 221101

4.3 Snö- och Vindlastberäkning

Inte godkänd

Inmatade värden i lastberäkningen stämmer inte med verkligheten. Byggnadens höjd stämmer inte vilket påverkar vilka infästningar som sitter innanför respektive utanför randzon

Tillverkarens montageanvisningar

4.4 Underbyggnad

Inte godkänd

Råspont är för klen för den beräknade lasten. Komplettering med fler infästningar behövs.

Produktdatablad solpanelsfäste PD5117 | Version 1 - 230127 | Sid 1 (1)

Godkända kontrollpunkter

20/24
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmor rätt förläggningMittklämma skruvMittklämmorPlaceringSkenornas infästningSkenornas överhängSkenors avstånd till varandraSkenskarvarTakgenomföringTakkrokarnas CCTvådelad TakkrokUnderliggande takpannaVäderbeständigt materialÄndklämmor skena Ändklämmor skruv

Undercentral

Godkända kontrollpunkter

8/8
BöjradieFemledarsystemFörskruvningarInfästningIP-KlassningPEN-ledarePlaceringSkydd mot beröring

Varselmärkning

Godkända kontrollpunkter

5/5
Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

3/34
Avstånd närliggande objekt

7.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

https://support.huawei.com/enterprise/en/doc/EDOC1100150830/63e39280/space-requirements
Dubbel matning

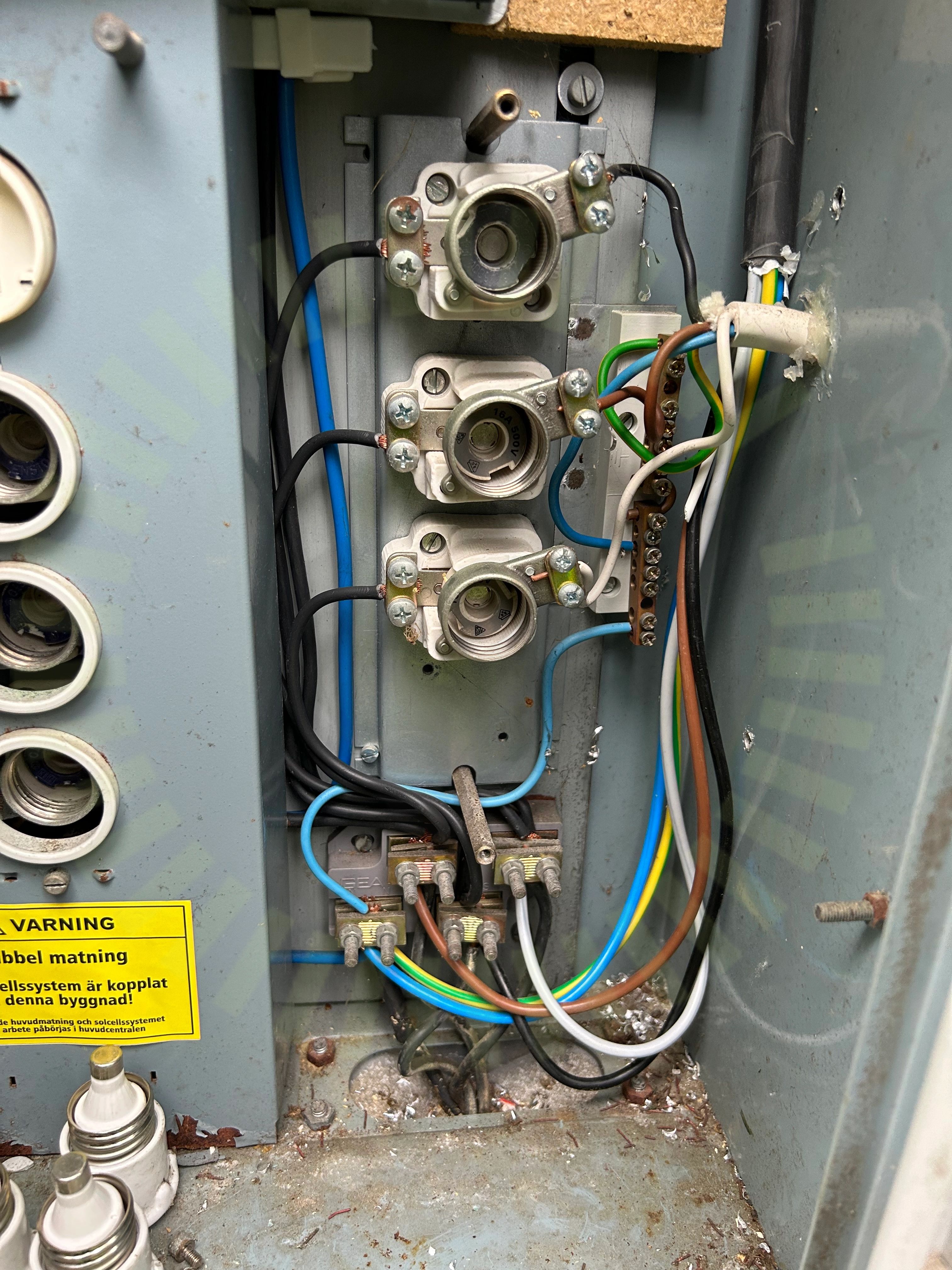

7.2 Dubbel matning

Inte godkänd

Stigare till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln kan hantera.

Väderskydd

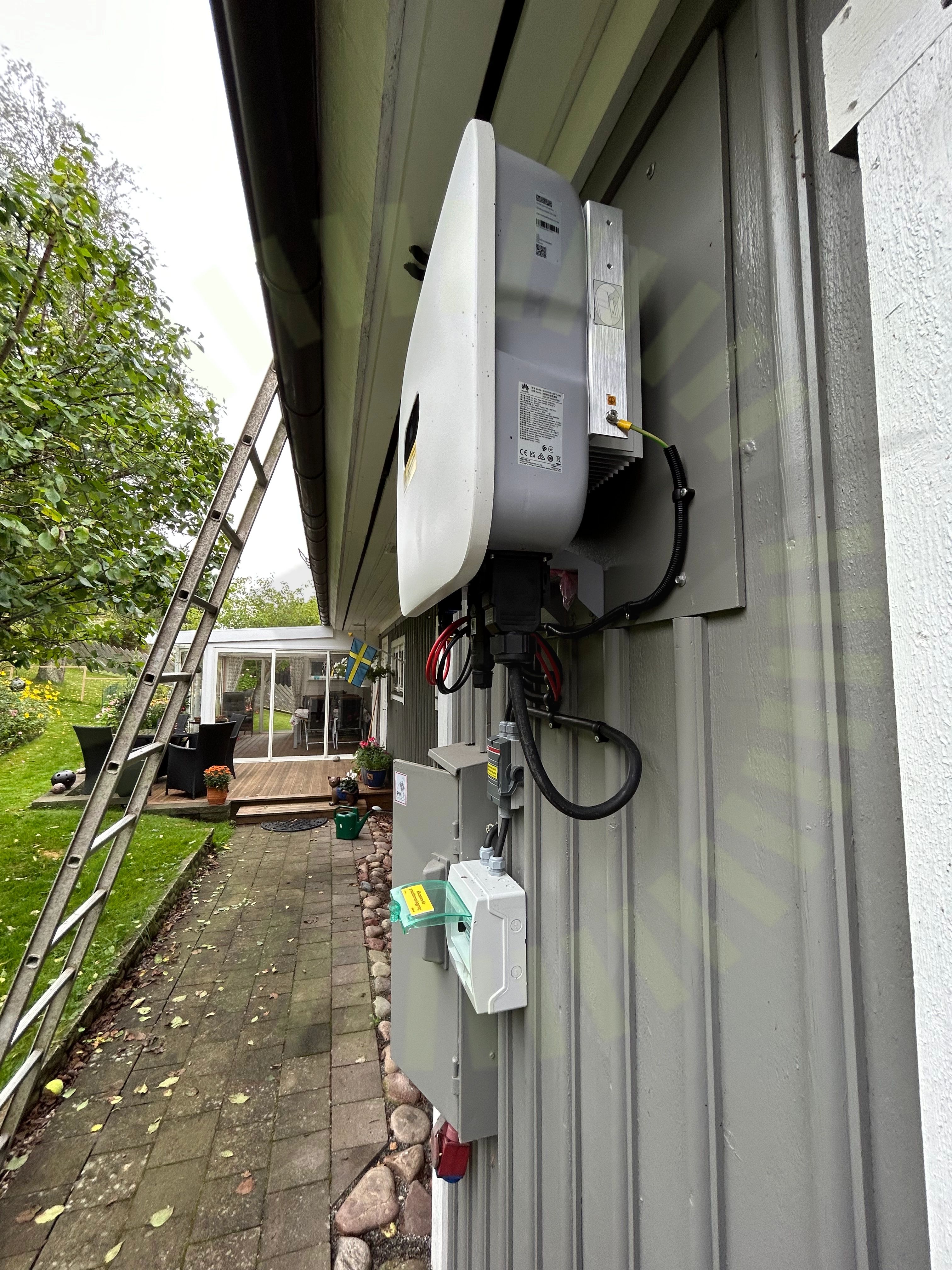

7.3 Väderskydd

Rekommendation

Tillverkaren rekommenderar inte att växelriktaren placeras i direkt solljus.

https://support.huawei.com/enterprise/en/doc/EDOC1100150830/14e4a216/environment-requirements

Godkända kontrollpunkter

31/34
AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAnslutning av ledareAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter förskruvningDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktFörskruvningGenomföringarHuvudsäkringInfästningJordning av chassiKabeldimensioneringLikspänningskomponenterMärkningSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionVentilationVäderbeständigt materialVäxelriktarens IP klassning
