Institutet för Solenergikvalitet

Besiktningsrapport

9.2
x

Installation genom

Smart Solkraft

Datum

19 oktober 2023

Ort

Åby, Östergötlands län
Stress på kontakter
Kontaktdon
Avstånd närliggande objekt
89% godkända11% ej godkända

Om installationen

PanelerDenim U M3 450 BB 120H
MontagesystemWindon: Spontfäste tegelpanna
VäxelriktareGroWatt: MOD 3-9TL3-X
TillbehörUndercentral
TillbehörSäkerhetsbrytare AC
TillbehörSmartmätare: EASTRON: SDM630
Smart Solkraft

Installerad av Smart Solkraft som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Ej tillgängligt vid besiktning

1/3
Avtal

Säkerhetsbrytare AC

Godkända kontrollpunkter

8/8
AnslutningBöjradieEgenskaperFörskruvningarIdentifieringInfästningPlaceringYttre påverkan

Tak 1, Denim U M3 450 BB 120H

Anmärkningar

2/14
Kontaktdon

3.1 Kontaktdon

Inte godkänd

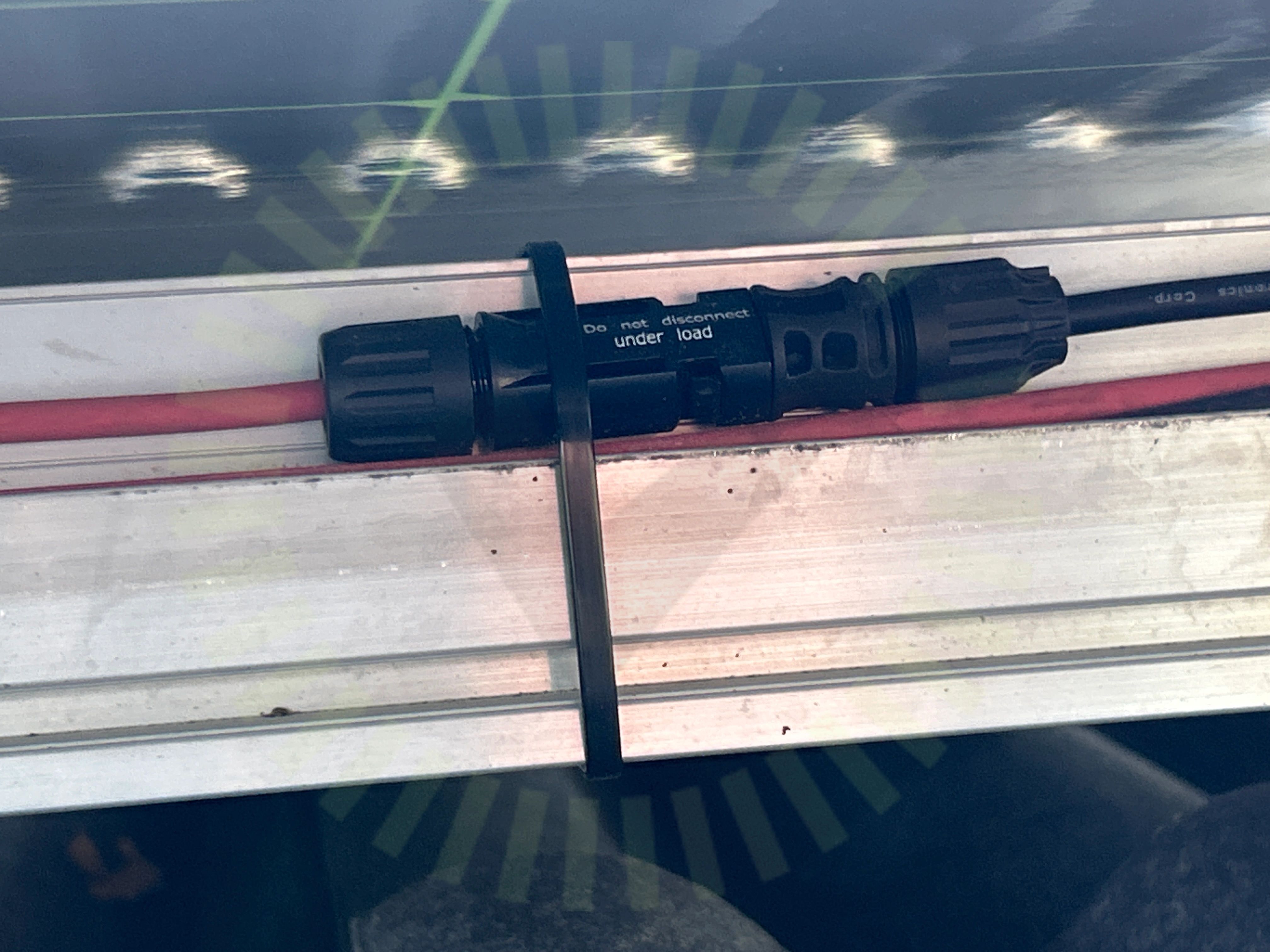

Buntband får inte placeras över kontaktdonens hölje.

Stäubli PV_MA711. Sida 4.
Stress på kontakter

3.2 Stress på kontakter

Inte godkänd

Kontakt ej dragavlastad och utsätts för väderpåverkan.

SS 436 40 00, 712.526

Godkända kontrollpunkter

12/14
DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningPanelkablaget generell böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramSträngförläggning

Tak 1, Windon: Spontfäste tegelpanna

Anmärkningar

2/19
Takgenomföring

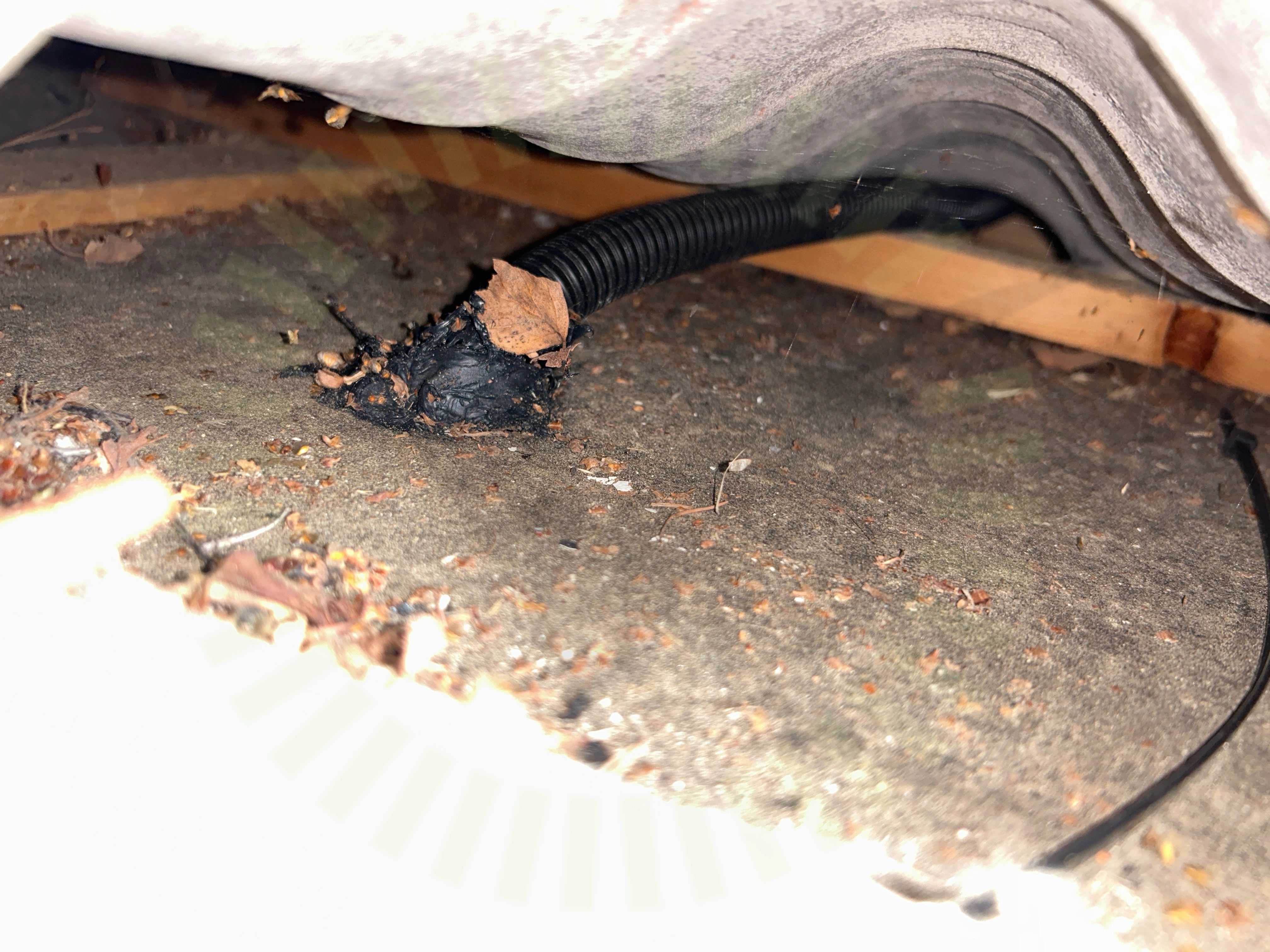

4.1 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

4.2 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

17/19
Avstånd underliggande takpannaDC kabel förläggningFrämmande materialFöremål mellan skena och panelramInfästning i råspontInfästningarnas CC måttKabeldragning mellan takytorKabeluppfästningMittklämmorPlaceringSkadorSkenornas infästningSkenornas överhängSkenskarvarTvådelad krokVäderbeständigt materialÄndklämmor

Undercentral

Godkända kontrollpunkter

6/6
BöjradieFemledarsystemInfästningIP-KlassningPlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

3/5
Informering av solceller

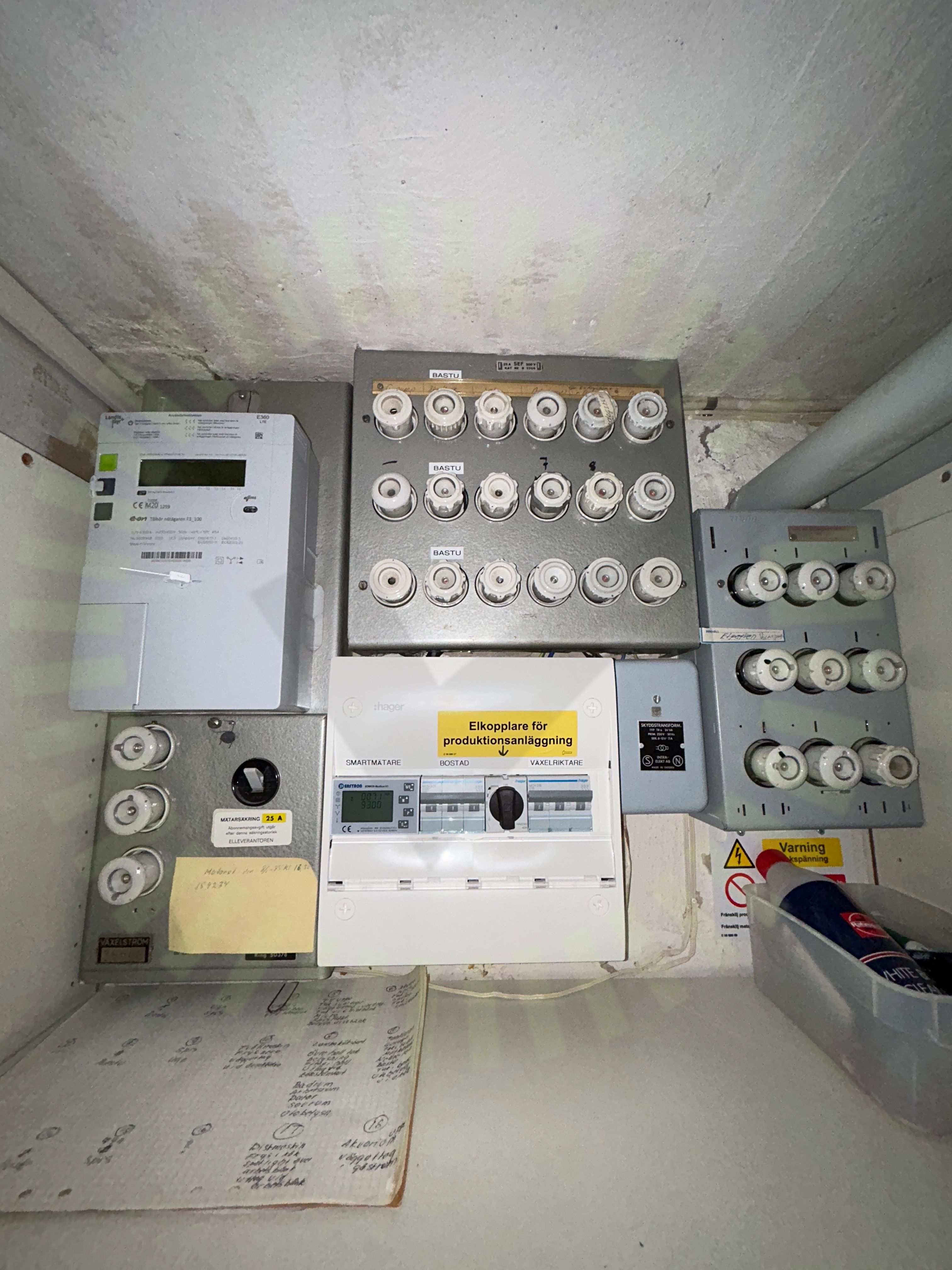

6.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)
Varning för backspänning

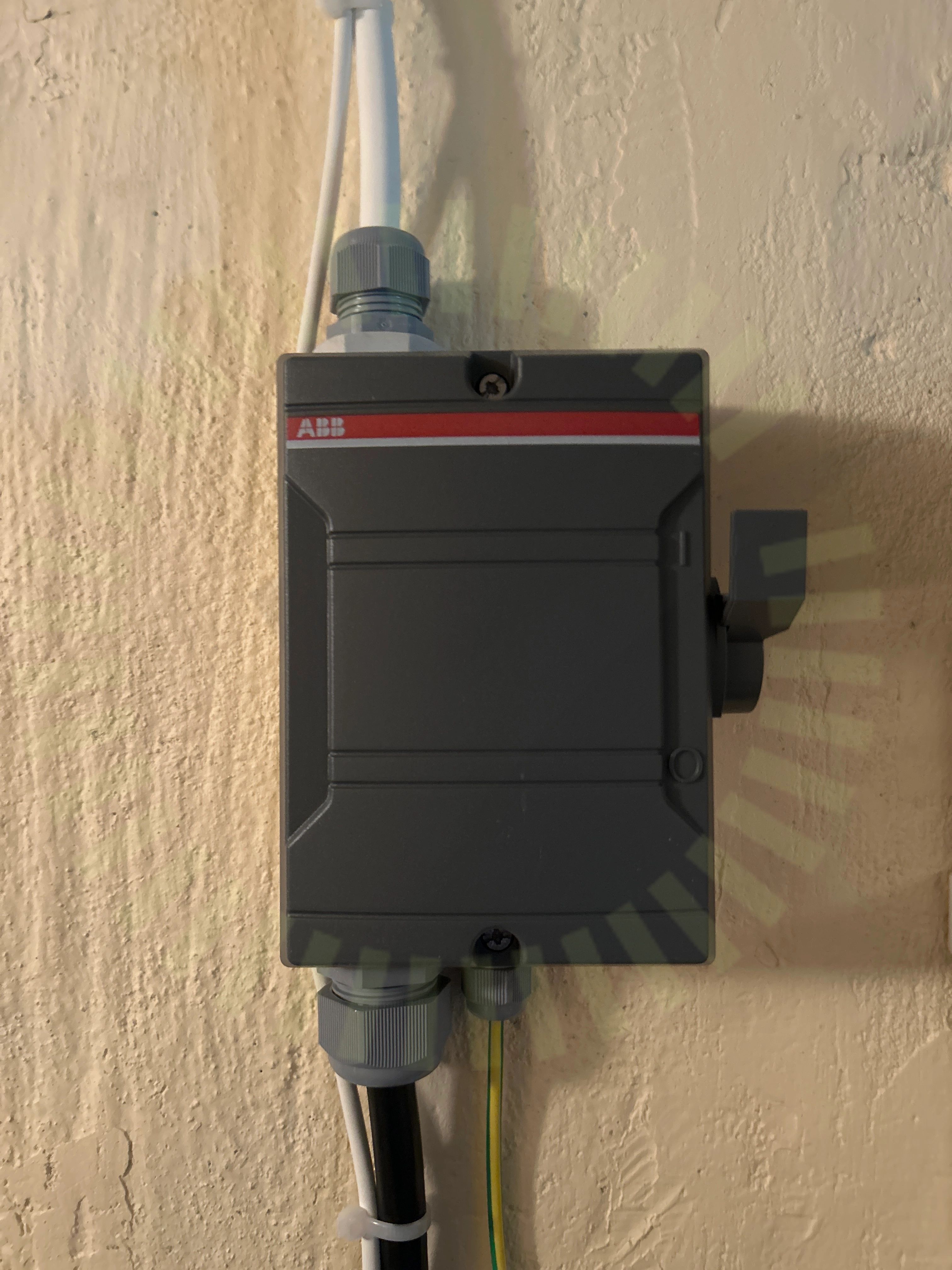

6.2 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för backspänning saknas enligt krav. Se referens.

SEK 457, Sida 42
Varning för likspänning

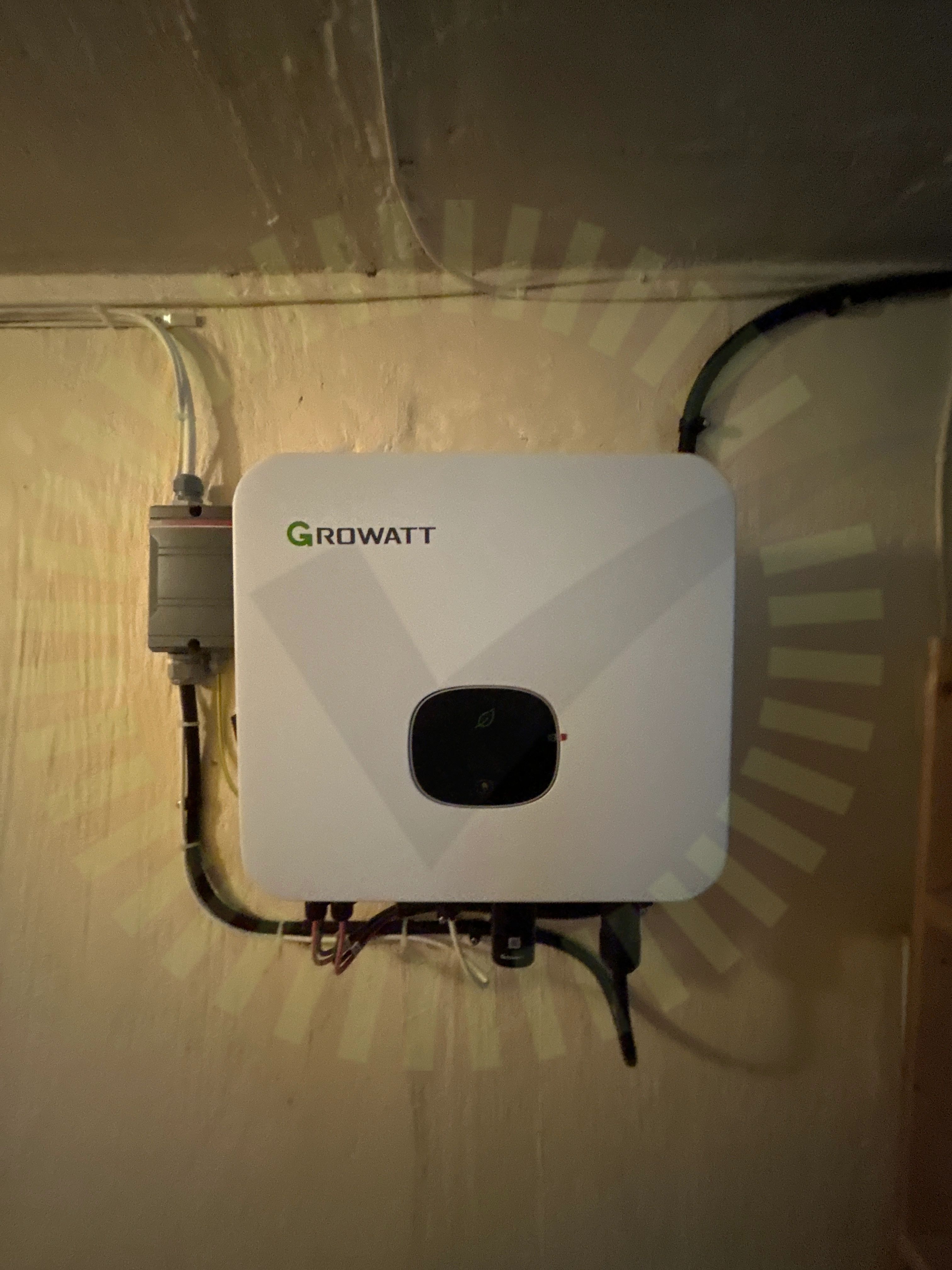

6.3 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

2/5
Missvisande varselmärkningTillförlitligt fäst

Växelriktare

Anmärkningar

2/36

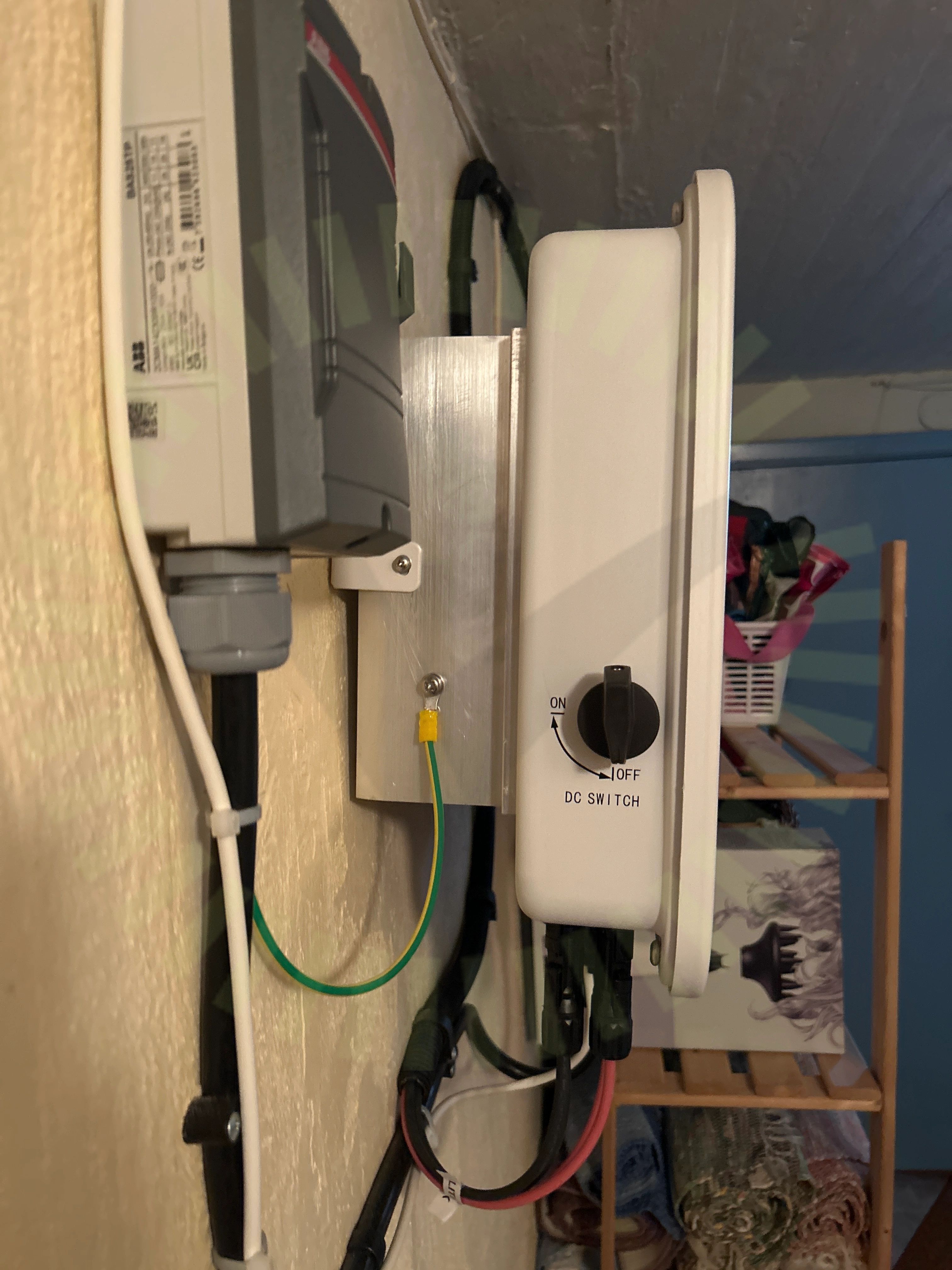

Avstånd närliggande objekt

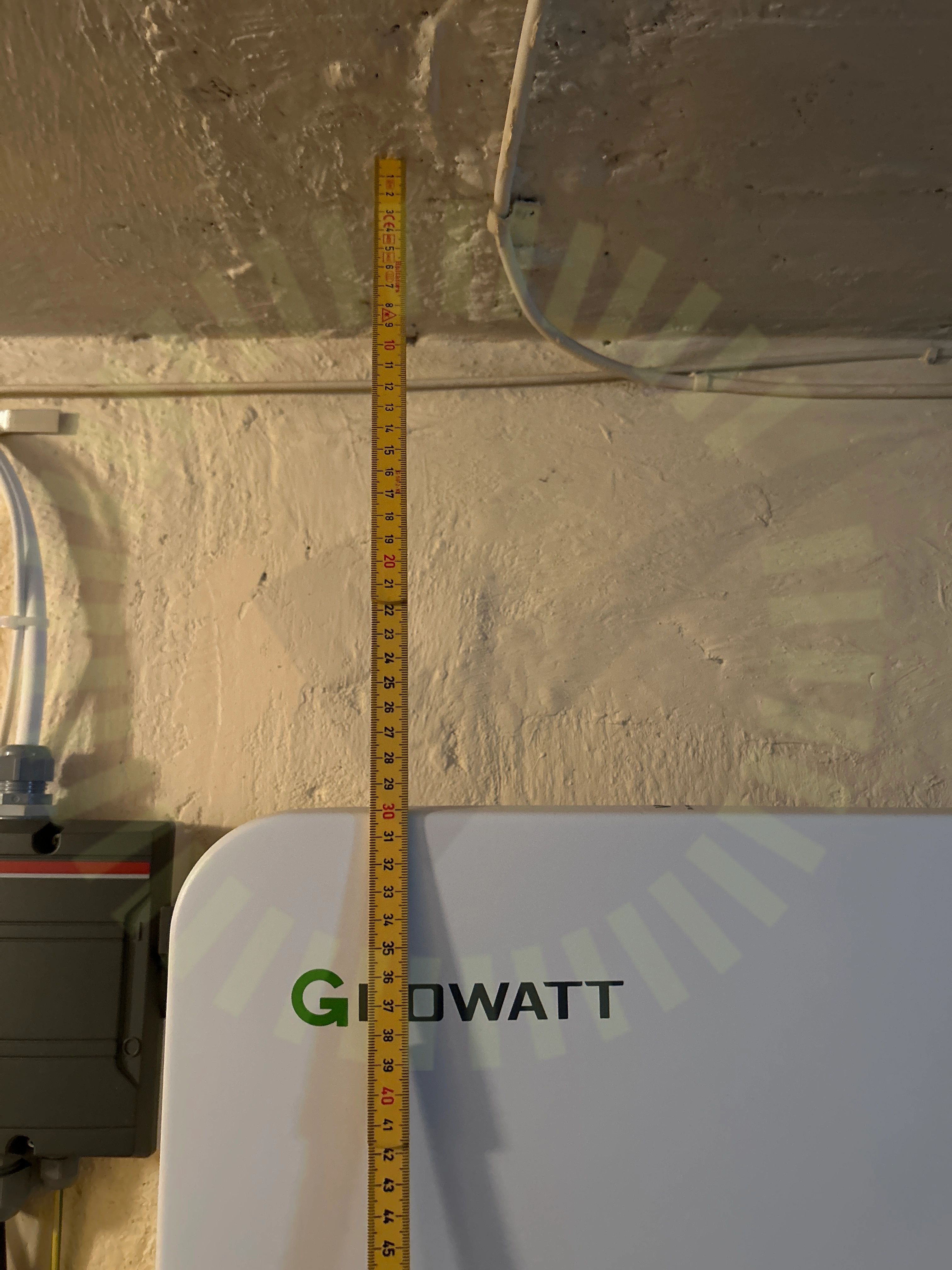

7.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

MOD 3-15KTL3-X User Manual EN 202201, Sida 12
Placering

7.2 Placering

Inte godkänd

Växelriktarens placering följer inte tillverkarens anvisningar.

MOD 3-15KTL3-X User Manual EN 202201, Sida 11

Godkända kontrollpunkter

31/36
AC BöjradieAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringLikspänningskomponenterMekanisk påverkanSkadat kablageSkarp kantSmartmätareStress på kontakterSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

3/36
DC Min SpänningGenomföringarSträngdesign
