1.1 Strängschema
Inte godkändSträngschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.
Besiktningsrapport
9.4
Installation genom
Upplands ELTEKNIK AB
Datum
23 april 2024
Ort
Uppsala, Uppsala län
96% godkända4% ej godkända
Om installationen
PanelerLongi: LR5-54HTB
MontagesystemNordmount Panntak: Bärläkt
VäxelriktareSunGrow: SH15/20/25T
BatteriSunGrow: SBR(XXX)
TillbehörSäkerhetsbrytare AC
Installerad av Upplands ELTEKNIK AB som har ett högt snittbetyg på 9.4 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
1/3Godkända kontrollpunkter
2/3AvtalMätprotokoll DC
Batteri
Godkända kontrollpunkter
15/15Batteri PEBatterimodulDC anslutningFastsäkring av produktLock och sidoskyddNärliggande objektRakt ståendeSammansättning av komponenterSignalkabel batteriSkadorSmartmätareTillgång till batterietUppfästning av kablageUtrymmeVäderskydd
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare
Tak 1, Longi: LR5-54HTB
Godkända kontrollpunkter
17/17Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning
Tak 1, Nordmount Panntak: Bärläkt
Anmärkningar
3/23
5.1 Kabeluppfästning

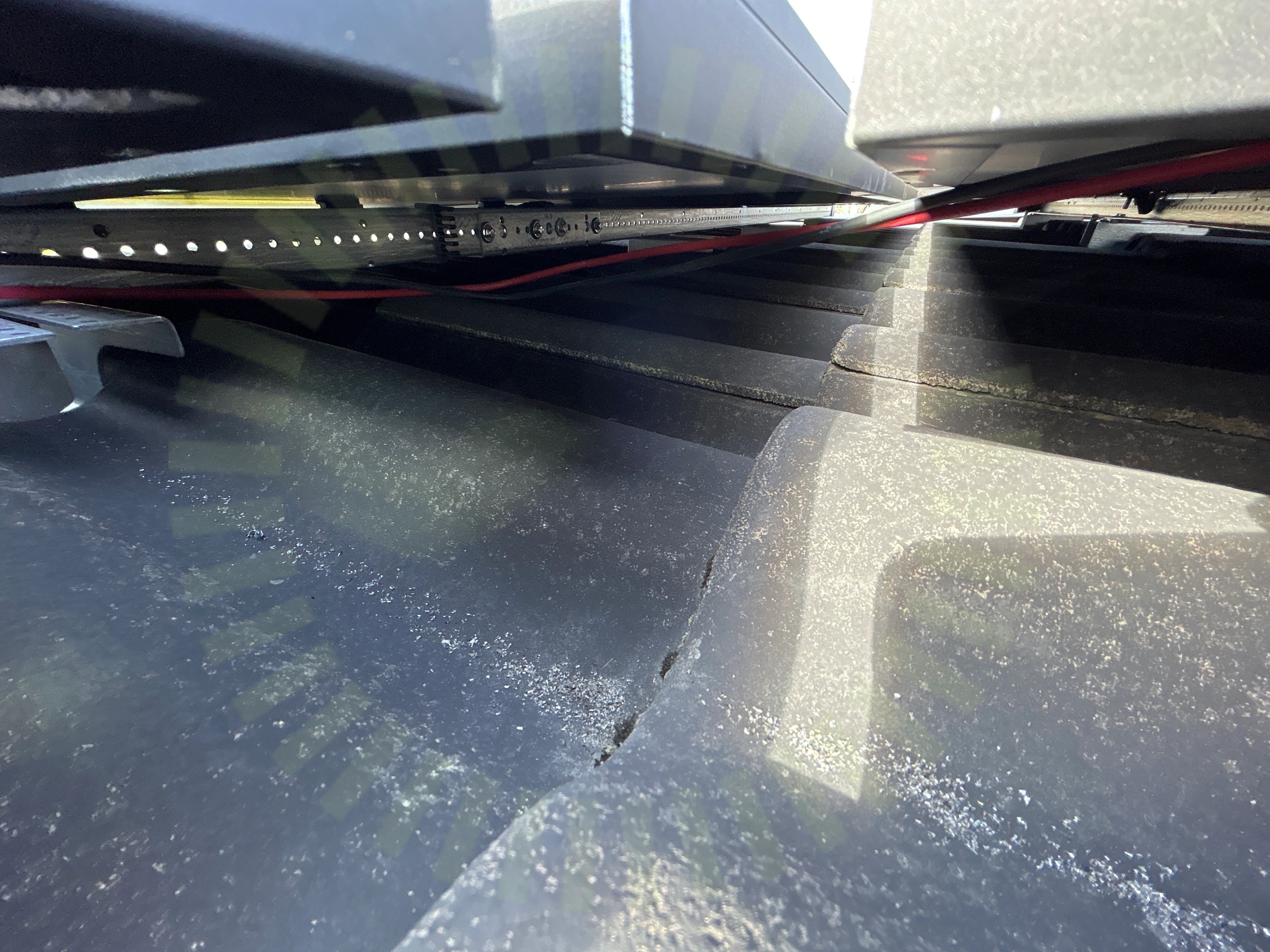

Inte godkändKabeluppfästning är bristfälligt utförd.
SS 436 40 00 (712.522.101)
5.2 Ändklämmor

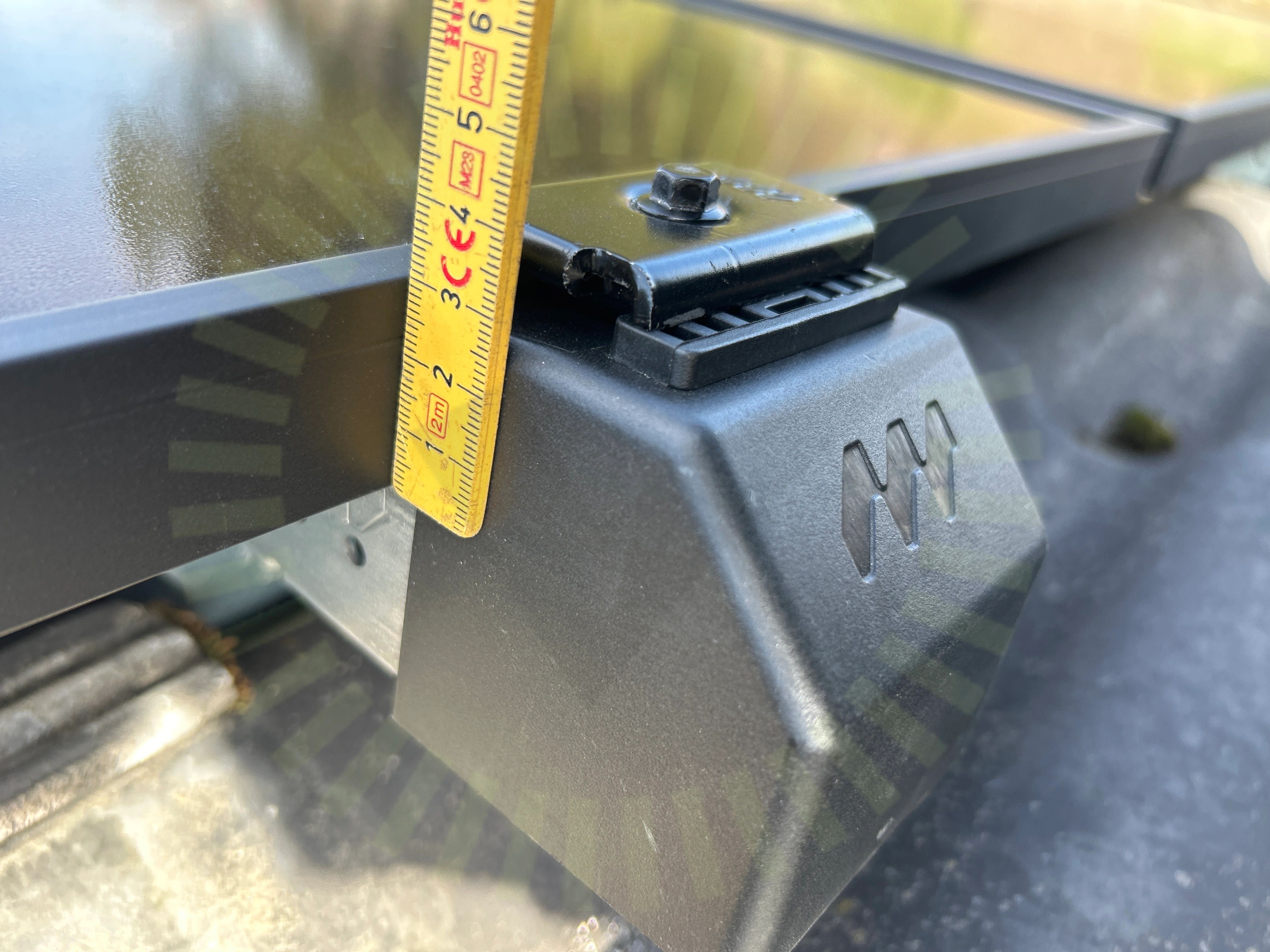

Inte godkänd35mm ändkåpa har använts för panel med 30mm ram.
Nordmount: Panntäckta tak | Bärläkt - monteringsanvisning, Sida 6-7
5.3 Skenornas infästning
Inte godkändSkenor är inte installerade i korrekt hålbild.
Nordmount: Panntäckta tak | Bärläkt - monteringsanvisning, Sida 3
Godkända kontrollpunkter
20/23Använd skruvBärläktens dimensionDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans placering i skenaKlämmornas överlappningLäktinfästningMittklämmorSkadorSkenans utstick för klämmaSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakgenomföringTakkrokarnas CCUnderliggande takpannaVäderbeständigt material
Varselmärkning
Godkända kontrollpunkter
4/4Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning
Växelriktare
Anmärkningar
2/36
7.1 Avstånd närliggande objekt

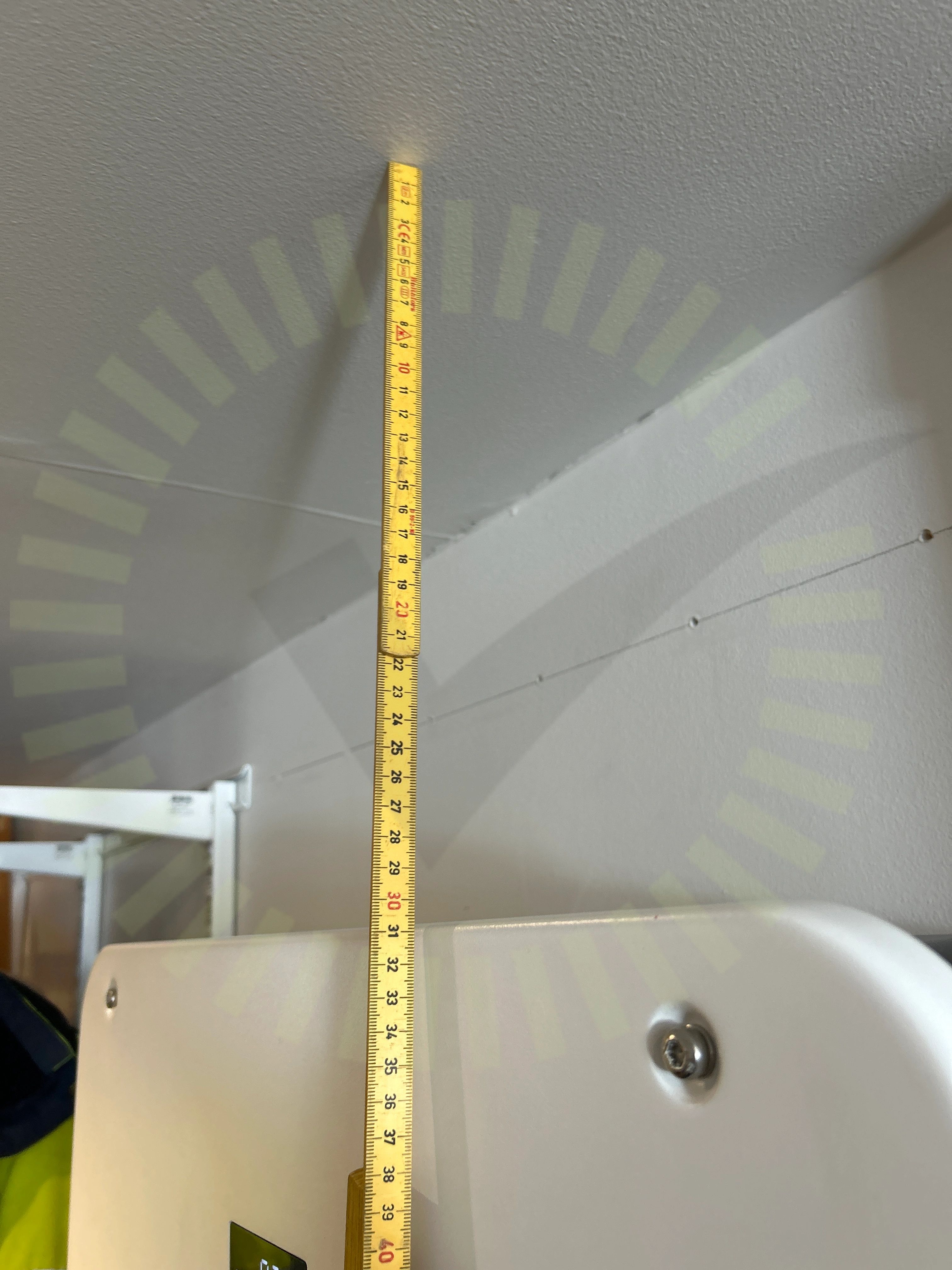

ÖverenskommelseVäxelriktaren är inte placerad enligt tillverkarens anvisningar. Kund och installatör överrens om placering.
Sungrow User Manual 3–Phase Hybrid Inverter SH5T/6T/8T/10T/12T/15T/20T/25T Ver11-202305, Sida 31
7.2 Fastsäkring av produkt

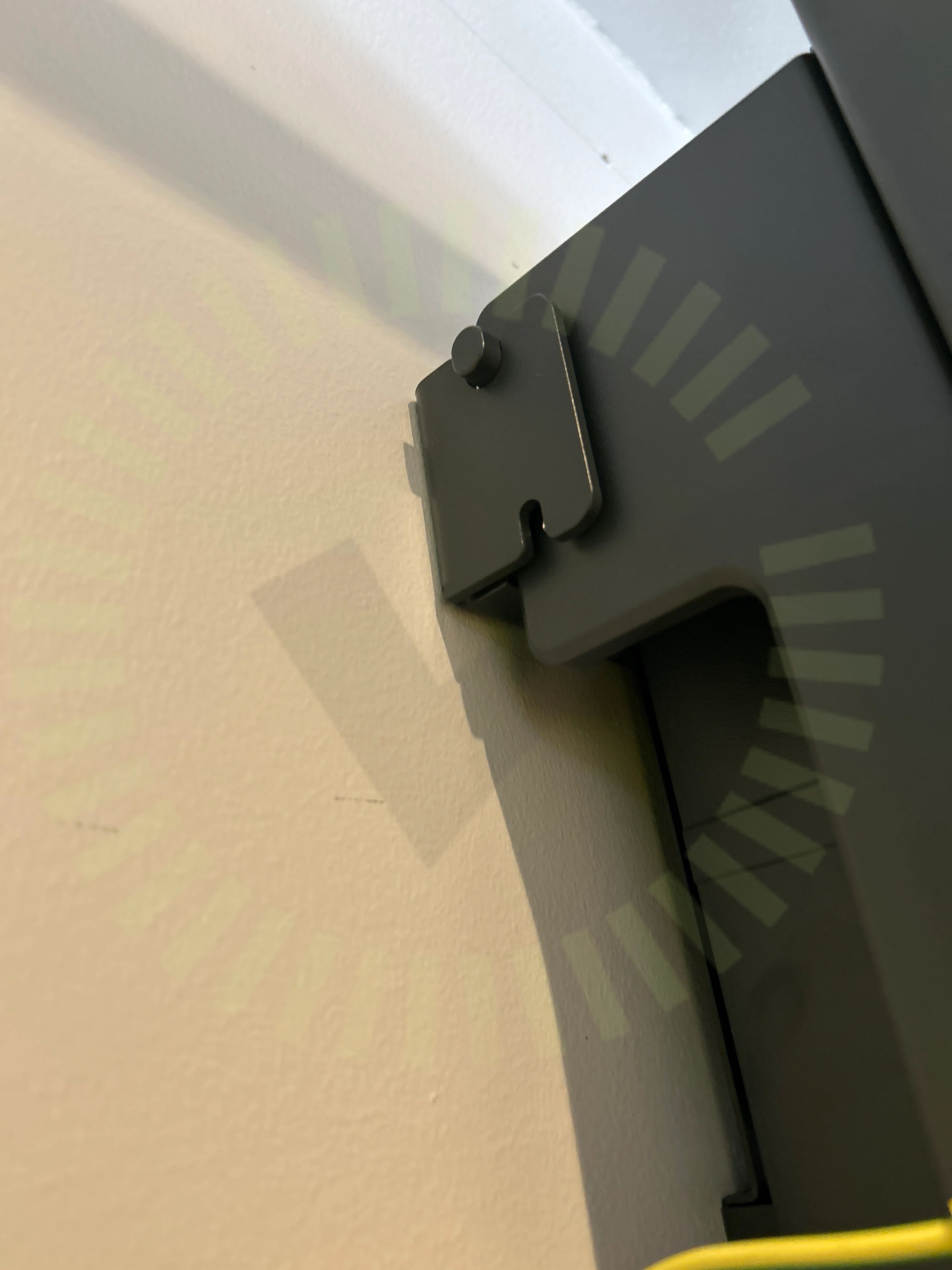

Inte godkändVäxelriktaren är inte fastsäkrad ordentligt. Skruv saknas.
