Besiktningsrapport

8.8

Installation av

Delidel

Datum

6 oktober 2023

Ort

Kungälv, Västra Götalands län

Klämmornas placering

Tätskiktsplattor CC mått

98% godkända

2% ej godkända

Om installationen

Paneler

Eurener: MEPV 144 HALF-CUT (425-450)

Montagesystem

IBC: TopFix 200 (Papptak)

Växelriktare

SunGrow: SH5-10RT

Batteri

SunGrow: SBR(XXX)

Tillbehör

Säkerhetsbrytare AC

Tillbehör

Elmaterial: Kapsling

Installerad av Delidel som har ett medelhögt snittbetyg på 8.8 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Batteri (8)Säkerhetsbrytare AC (6)Tak 1, Eurener: MEPV 144 HALF-CUT (425-450) (14)Tak 1, IBC: TopFix 200 (Papptak) (30)Undercentral (9)Varselmärkning (5)Växelriktare (36)

Allmänt

Godkända kontrollpunkter

2/2

Mätprotokoll DC

Strängschema

Batteri

Godkända kontrollpunkter

8/8

Avstånd

Infästning

Kommunikation

Lock

Miljökrav

Skador

Vinkel

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6

Anslutning

Böjradie

Egenskaper

Förskruvningar

Infästning

Placering

Tak 1, Eurener: MEPV 144 HALF-CUT (425-450)

Anmärkningar

1/13

4.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för den använda klämzonen saknas.

Eurener Installation Guide

Godkända kontrollpunkter

11/13

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Klämmornas överlappning

Kontaktdon

Kopplingslåda

Panelkablagets böjradie

Panelramar separerade

Punktbelastning

Skugga

Spänningar i ram

Ej tillgängligt vid besiktning

1/13

Strängförläggning

Tak 1, IBC: TopFix 200 (Papptak)

Anmärkningar

1/23

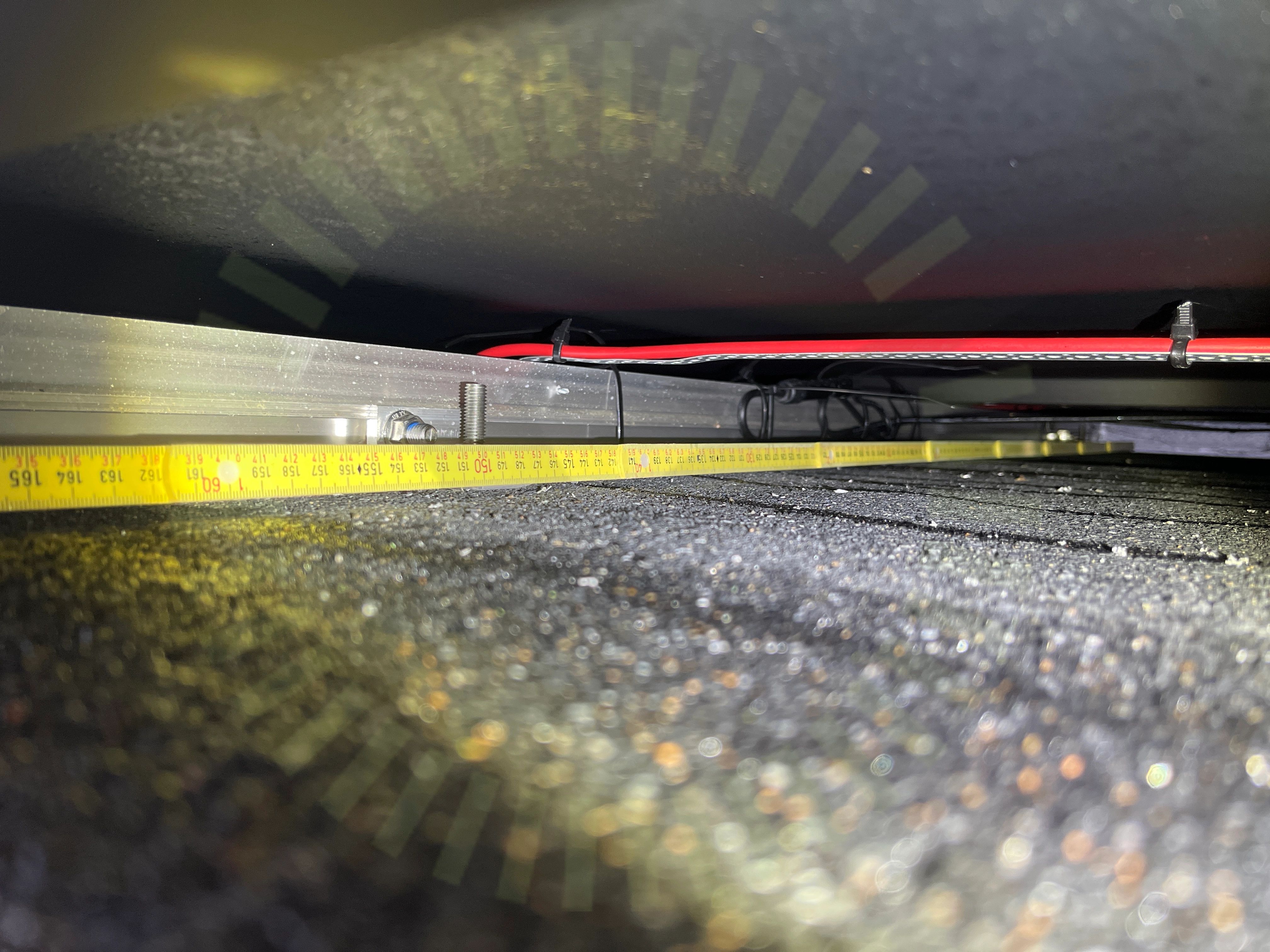

5.1 Tätskiktsplattor CC mått

Inte godkänd

Utförd Lastberäkning anger att infästningar ska ske med 1100m mm mellanrum. Uppmätt är ca 1450mm.

Snö- och vindlastberäkning

Godkända kontrollpunkter

20/23

DC kabel förläggning

EPDM

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Kabeluppfästning

Mittklämmor

Panelramens höjd

Placering

Risk för läckage

Skada på klämmor

Skador

Skenans utstick för klämma

Skenornas infästning

Skenornas överhäng

Snö- och Vindlastberäkning

Svetsning takpapp

Tätskiktsplattor Infästning

Väderbeständigt material

Ändklämmor

Ej tillgängligt vid besiktning

2/23

Skenskarvar

Takgenomföring

Undercentral

Godkända kontrollpunkter

7/7

Brytare

Böjradie

Förskruvningar

Infästning

IP-Klassning

Placering

Skydd mot beröring

Varselmärkning

Godkända kontrollpunkter

5/5

Informering av solceller

Missvisande varselmärkning

Tillförlitligt fäst

Varning för backspänning

Varning för likspänning

Växelriktare

Godkända kontrollpunkter

31/31

AC Anslutning Växelriktare

AC Böjradie

AC kablage skarp kant

Avstånd närliggande objekt

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

DC Kontakter anslutning

DC Kontakter stress

Fastsäkring av produkt

Förskruvning

Genomföringar

Huvudsäkring

Infästning

Jordning av chassi

Kabeldimensionering

Ledare Fastspända

Markrör

Märkning

Placering

Skadat kablage

Strängdesign

Säkringsdimension

Uppskalad ledare

Ventilation

Väderbeständigt material

Väderskydd

Växelriktarens IP klassning
