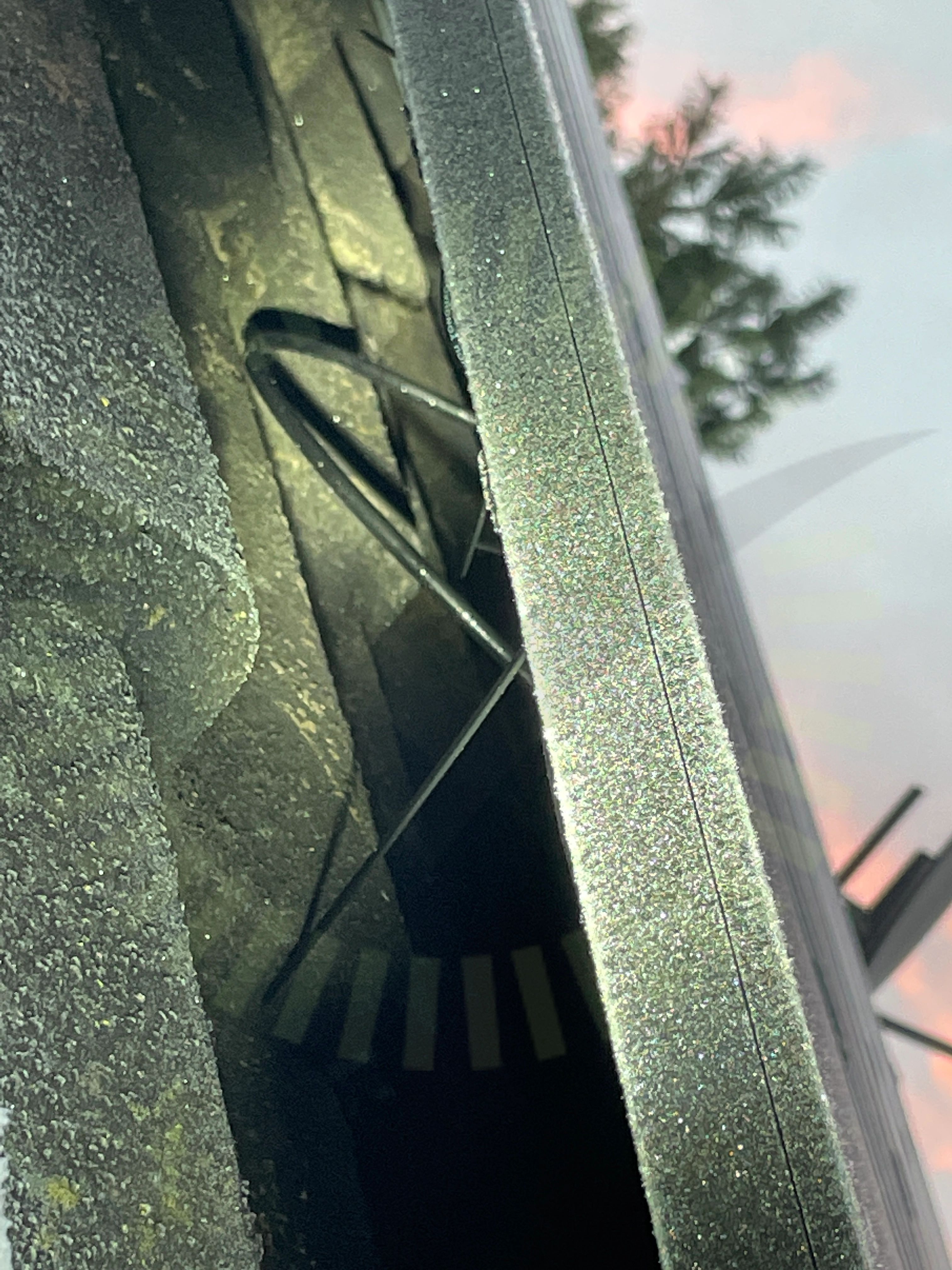

3.1 Kabeluppfästning
Inte godkändKablage ligger på yttertaket.
SS 436 40 00 (712.522.101)
Besiktningsrapport
8.9
Installation genom
Skånska Energilösningar
Datum
12 januari 2024
Ort
Höllviken, Skåne län
90% godkända10% ej godkända
Om installationen
PanelerLongi: LR5-54HPB
OptimerareTigo TS4-A-O
MontagesystemK2: SingleRail: Single Hook 3S
VäxelriktareSunGrow: SG5-12RT
TillbehörUndercentral
TillbehörSäkerhetsbrytare AC
TillbehörCHINT: DTSU666
Installerad av Skånska Energilösningar som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare
Tak 1, K2: SingleRail: Single Hook 3S
Anmärkningar
2/26

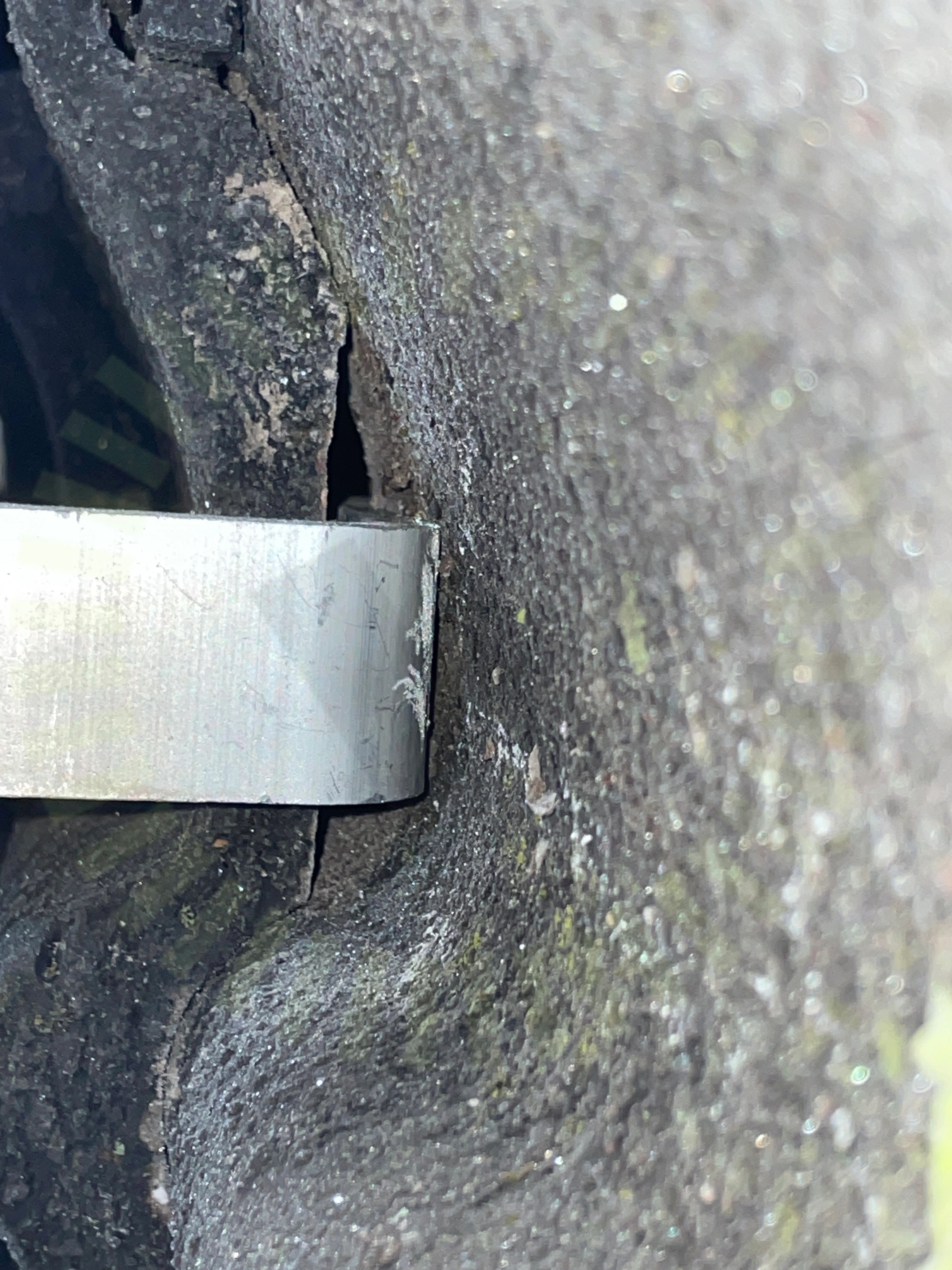

3.2 Underliggande takpanna
Inte godkändTakkrokar ligger mot den underliggande takpannan.
SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V9 | 0923, Sida 16
Godkända kontrollpunkter
20/26DC kabel förläggningFrämmande materialFöremål mellan skena och panelramInfästningarKabeldragning mellan takytorKlämmans placering i skenaMittklämmorPlaceringPotentialutjämningsledareSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningTakets lutningTakkrokarnas CCTakstolsinfästningVäderbeständigt materialÄndklämmor
Ej tillgängligt vid besiktning
4/26Infästning utanför takstolSkruvar korrektTakgenomföringTvådelad takkrok
Tak 1, Longi: LR5-54HPB
Anmärkningar
2/17

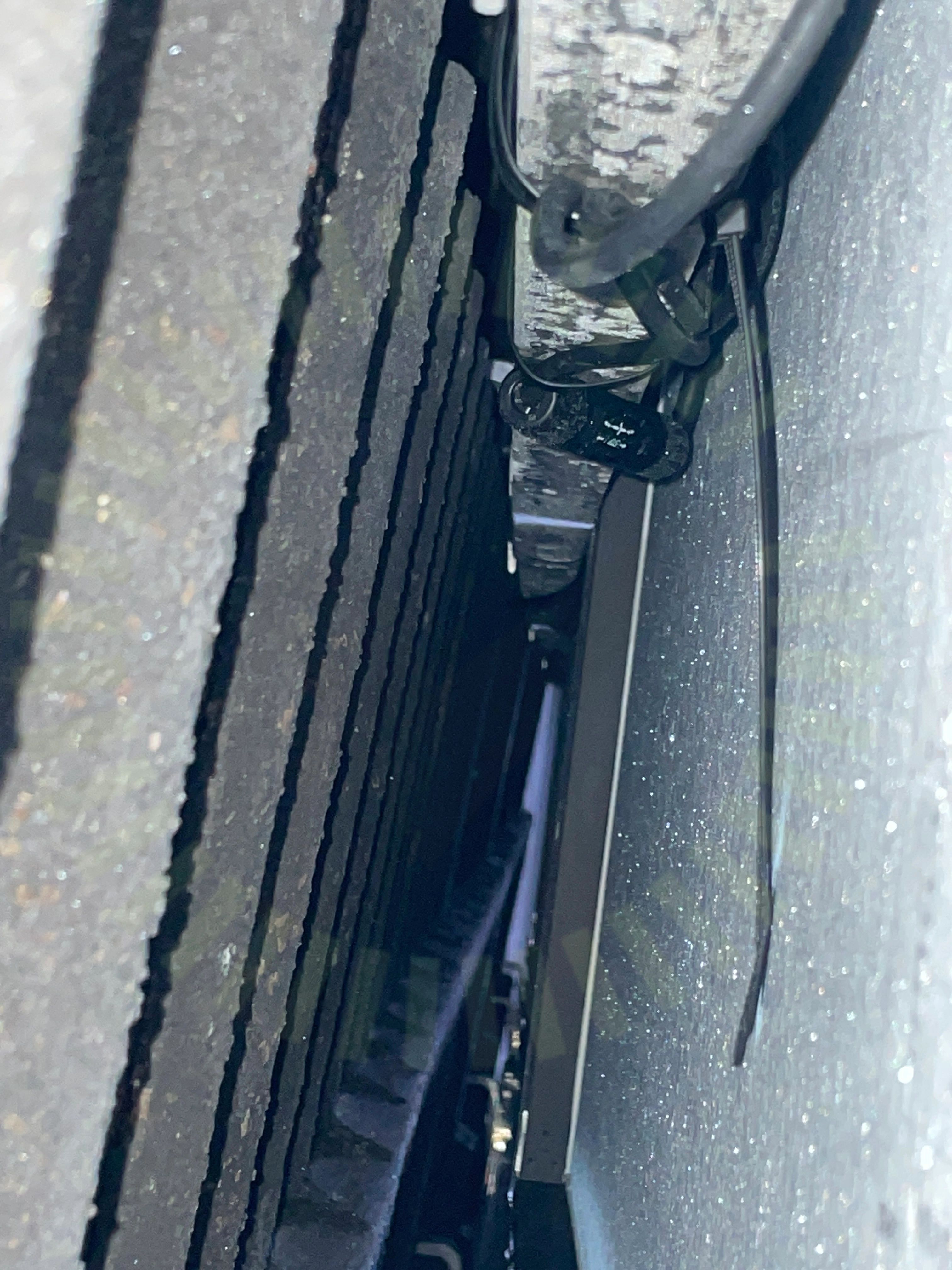

4.1 Panelkablagets böjradie
Inte godkändPanelernas kablar har en för skarp böjradie.
Installation Manual for LONGi Solar PV Modules, V15, Sida 25

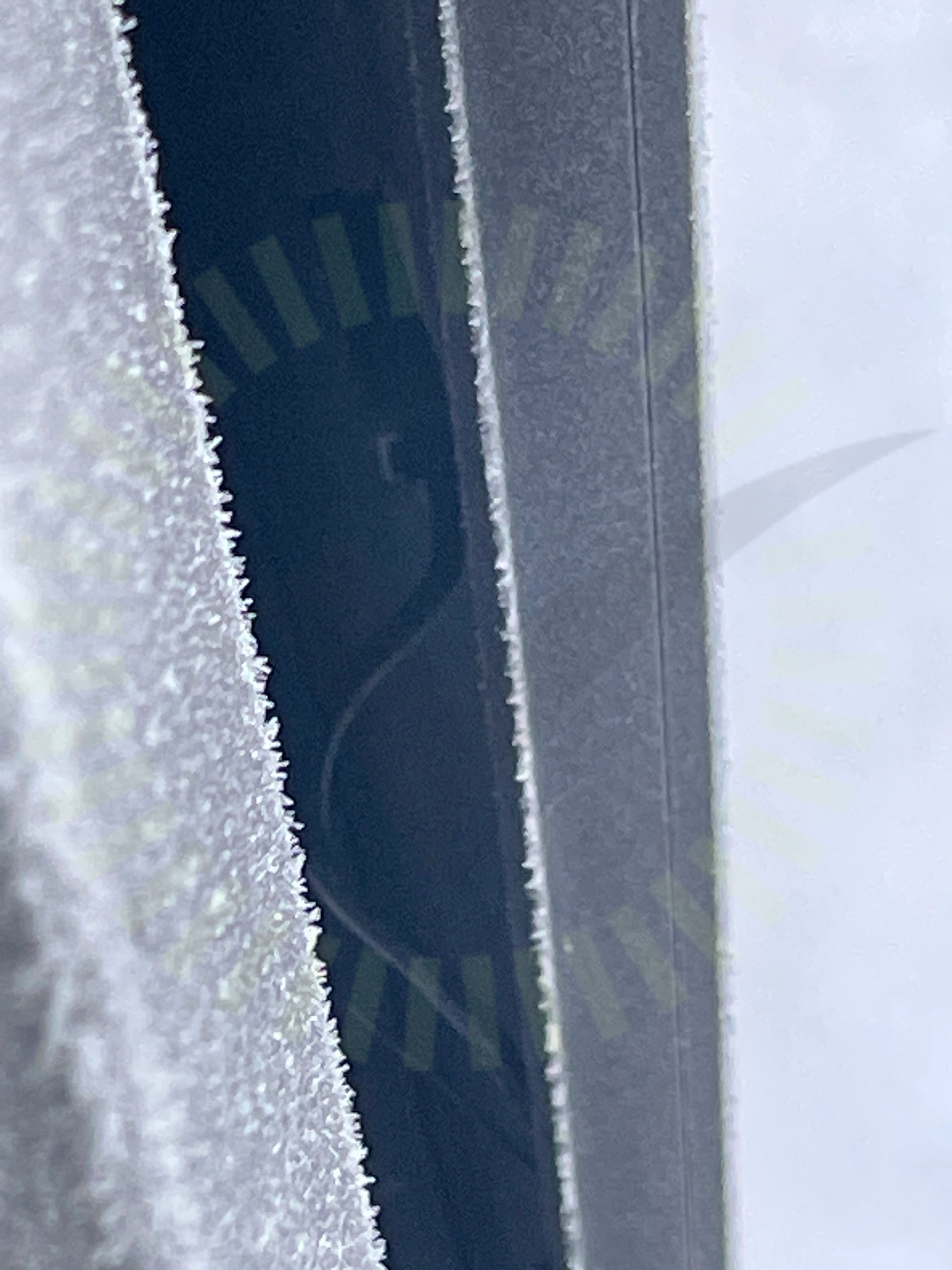

4.2 Kopplingslåda böjradie
Inte godkändKablage ut från kopplingsdosa är ej uppfäst med tillräckligt stöd.
SS 436 40 00 (522.8.3)
Godkända kontrollpunkter
15/17Avstånd till takDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKontaktdonMellanrumPunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggningÖverlappning
Tak 1, Tigo TS4-A-O
Anmärkningar
1/6

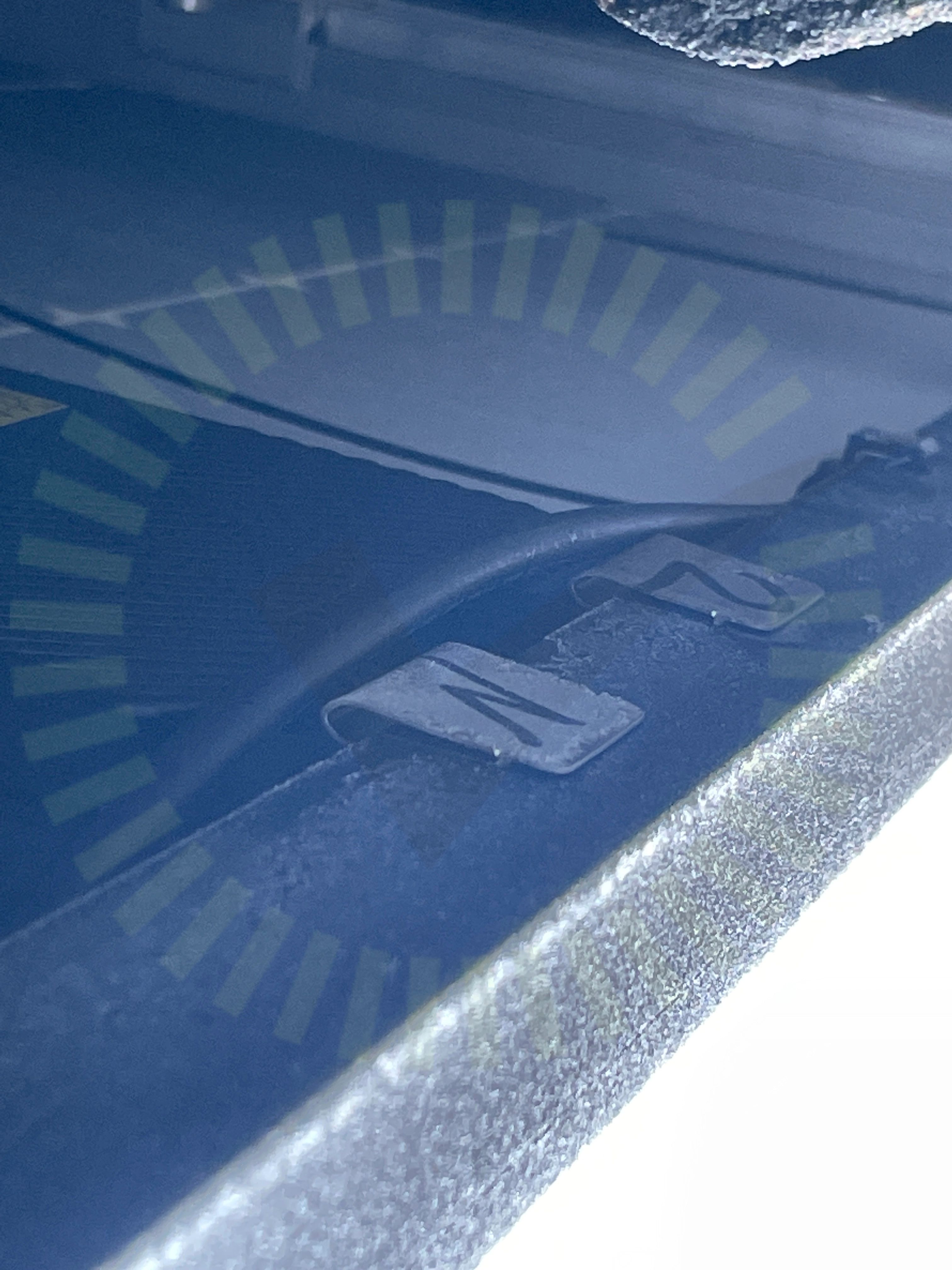

5.1 Placering
Inte godkändOptimerare är felaktigt placerad på panelens ram. Sitter på långsidan av panelen.
Tigo TS4-A installation manual EN 2.0 20230210, Sida 4
Godkända kontrollpunkter
5/6DC KontakterFastsäkring av produktInfästningKabeluppfästningSkada
Undercentral
Anmärkningar
1/6

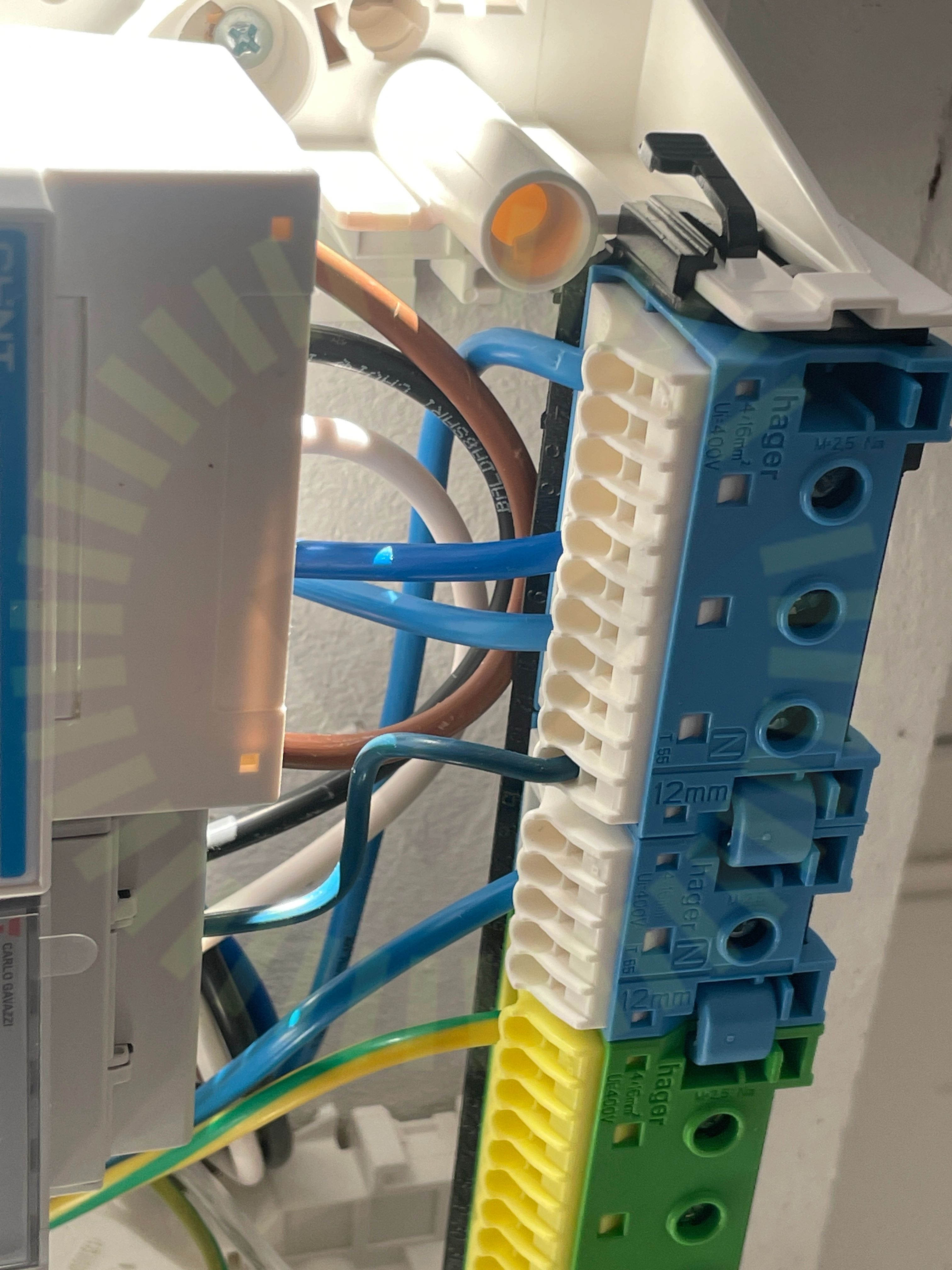

6.1 PEN-ledare
Inte godkändInstallation utförd med fyrledarsystem. PEN ledare har felaktig dimension och är inte korrekt uppmärkt.
SS 436 40 00, utgåva 4 (543.4.1)
Godkända kontrollpunkter
5/6InfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
Varselmärkning
Anmärkningar
2/4

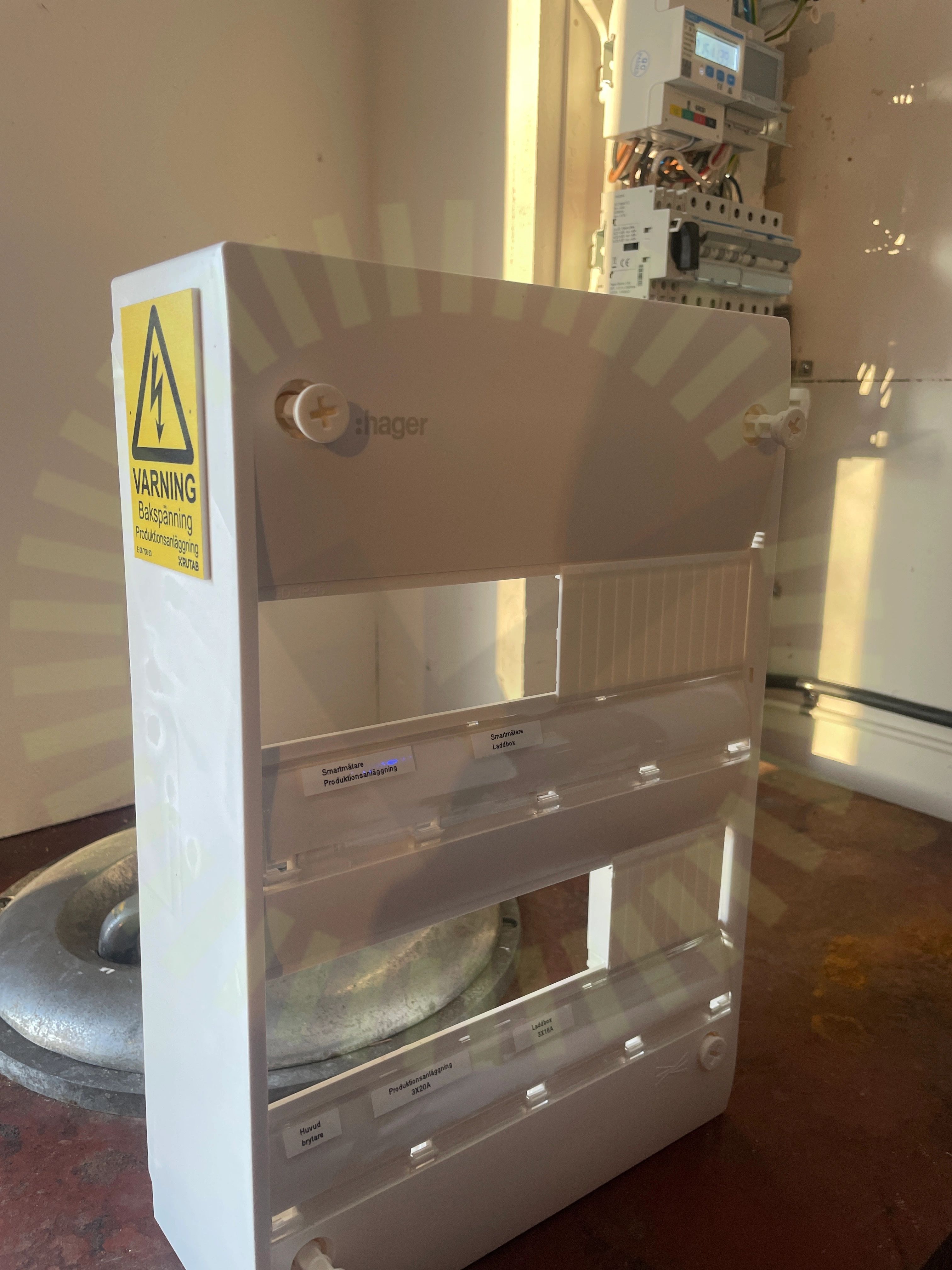

7.1 Informering av solceller
Inte godkändMärkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.
SS 436 40 00 (712.514.101)

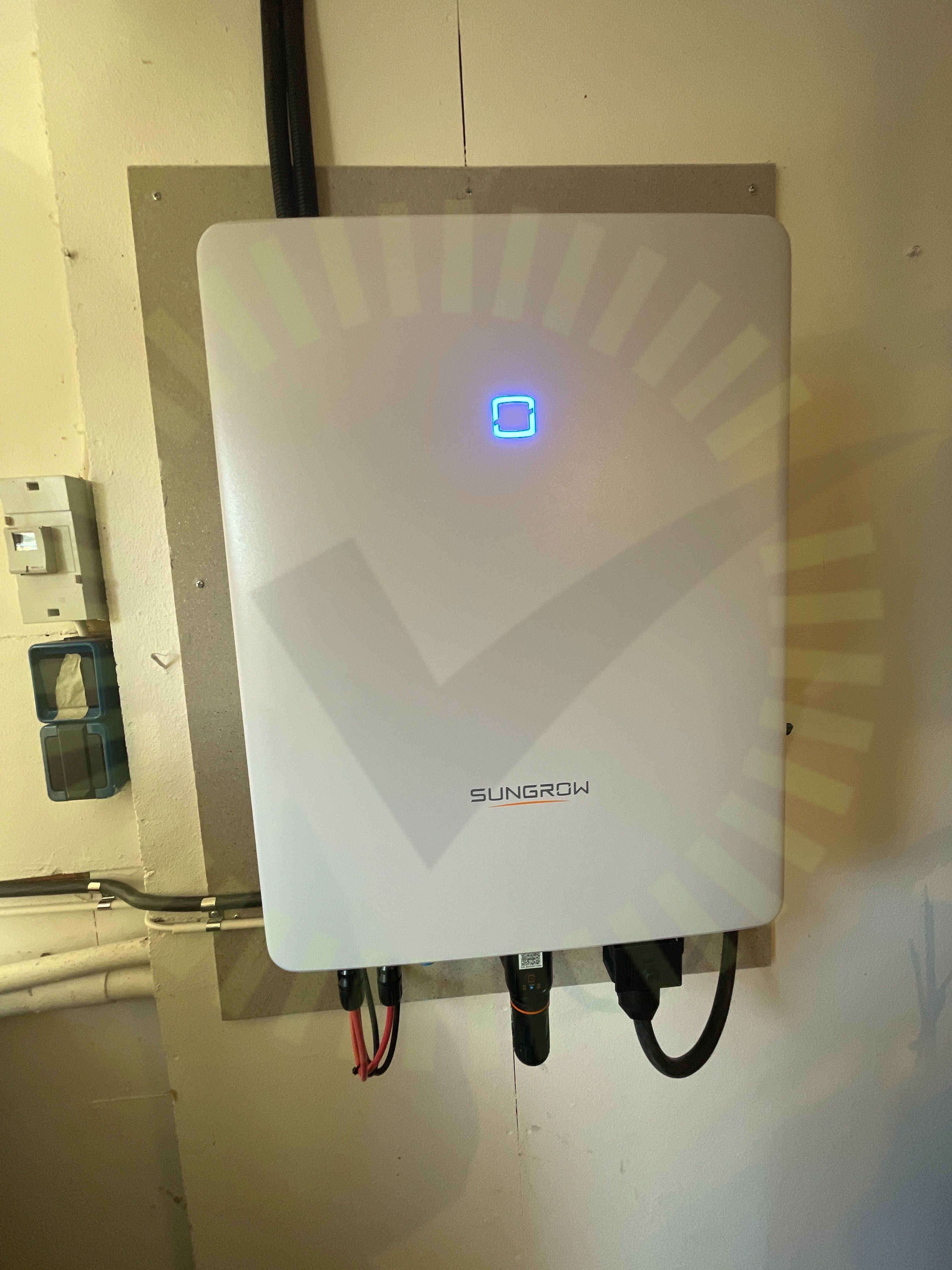

7.2 Varning för likspänning
Inte godkändMärkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.
SS 436 40 00 (712.514.102)
Godkända kontrollpunkter
2/4Missvisande varselmärkningVarning för backspänning
Växelriktare
Anmärkningar
3/388.1 Dubbel matning
Inte godkändHuvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln kan hantera.
SS 436 40 00 (312.2.1.2 / 512.1.2)

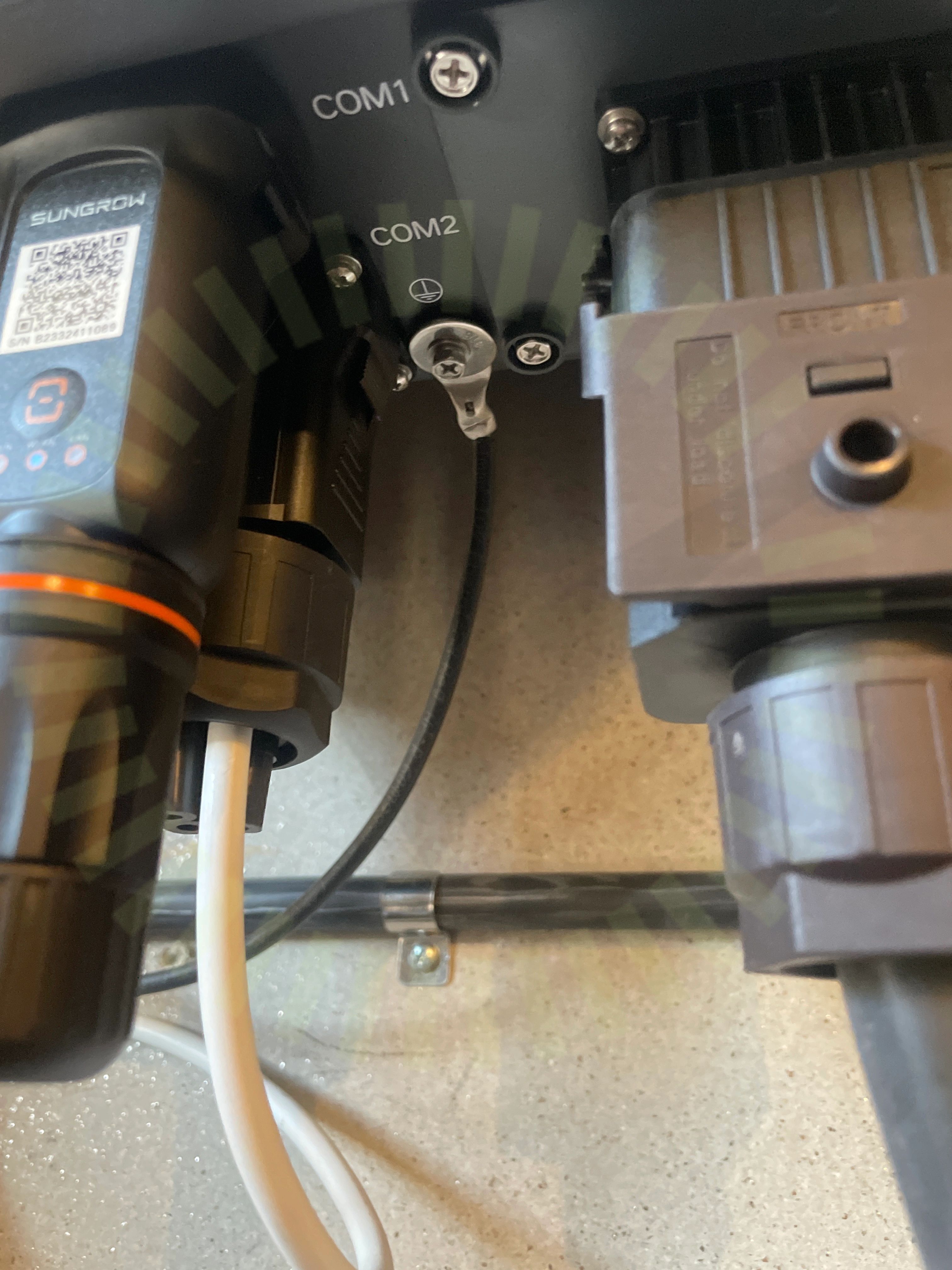

8.2 Jordning av chassi
Inte godkändVäxelriktarens chassi är inte jordat. Kabel på bild är montagesystemets funktionsutjämning.
SG3.0-20RT-UEN-Ver18-202212, Sida 32-34
8.3 Strängdesign
Inte godkändSträngar som är olika storlek är kopplade till samma MPPT.
Godkända kontrollpunkter
35/38AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningKabeldimensioneringKablagets böjradieLikspänningskomponenterMatning till smartmätareMekanisk påverkanPlaceringSignalkabel till växelriktarenSkadat kablageSkador signalkablageSkarp kantStress på kontakterSäkringsdimensionTillgänglighetVäderbeständigt materialVäxelriktarens IP klassning
