Besiktningsrapport

9.1

Installation genom

Svea Solar

Datum

20 juni 2023

Ort

Tomelilla, Skåne län

PEN-ledare

AC Böjradie

Förskruvningar

91% godkända9% ej godkända

Om installationen

PanelerLuxor: EcoLine M108 (400 - 420 W)

MontagesystemK2: BasicRail

VäxelriktareHuawei: SUN2000 (12-20KTL)-M2

TillbehörSäkerhetsbrytare AC

TillbehörUndercentral

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Huawei: SUN2000 (12-20KTL)-M2

Anmärkningar

3/43

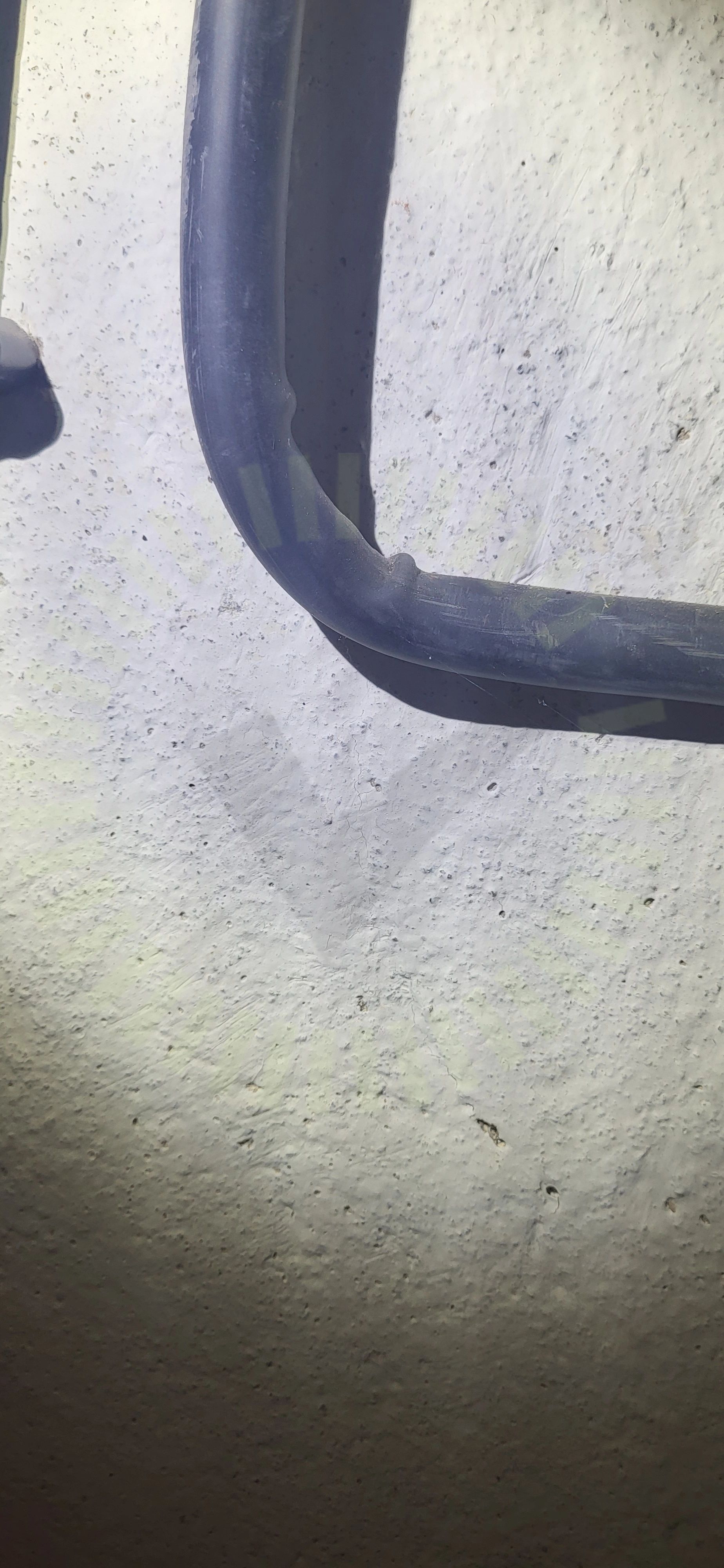

1.1 AC Böjradie

Inte godkänd

Kabelns böjradie är för skarp och har skadat kablaget.

1.2 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.3 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

39/43

AC Anslutning VäxelriktareAC Kablage förläggningAC kablage skarp kantAvstånd närliggande objektAvstånd till havetAvtalBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Kontakter förskruvningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktFörskruvningHuvudsäkringInformering av solcellerInfästningJordning av chassiKabeldimensioneringLedare FastspändaLikspänningskomponenterMissvisande varselmärkningMärkningSkadat kablageSäkringsdimensionSäkringsdimensionTillförlitligt fästUppskalad ledareVarning för backspänningVarning för likspänningVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

1/43

Strängdesign

K2: BasicRail

Godkända kontrollpunkter

11/26

Bredd av profiltoppenDC kabel förläggningMittklämmorPlaceringSkenans utstick för klämmaSkenornas överhängSnö- och VindlastberäkningTakinformationTaklutningTermisk brytpunkt skenorÄndklämmor

Ej tillgängligt vid besiktning

15/26

Använd plåtskruvAnvänd skruv för klämmaFrämmande materialFöremål mellan skena och panelramInfästningarnas placeringKabeluppfästningKlämmans placering i skenaPanelramens höjdPlåtinfästningSkada på klämmorSkadorSkenornas infästningSkenskarvarSpeedLockVäderbeständigt material

Luxor: EcoLine M108 (400 - 420 W)

Godkända kontrollpunkter

6/16

DräneringshålMellanrumPunktbelastningSkuggaSpänningar i ramSträngförläggning

Ej tillgängligt vid besiktning

10/16

Böjradie kablageDragavlastadeFästens placeringFörbindelse av kontakterFöremål mot bakstyckeKlämmornas överlappningKontaktdonKopplingslådaSkadaStress på kontakter

Säkerhetsbrytare AC

Anmärkningar

1/6

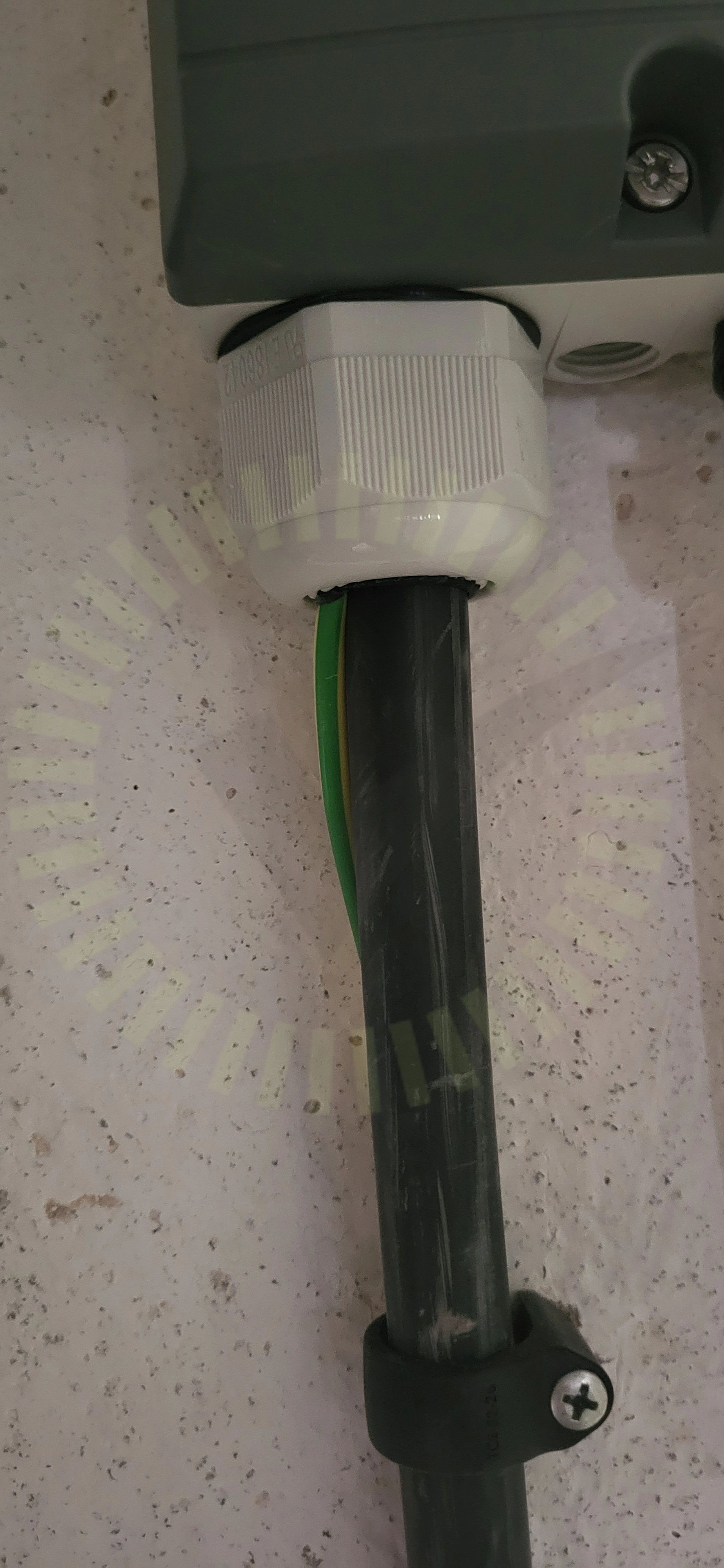

4.1 Förskruvningar

Inte godkänd

Förskruvning avsedd för en kabel har två kablar i sig.

Godkända kontrollpunkter

5/6

AnslutningBöjradieEgenskaperInfästningPlacering

Undercentral

Anmärkningar

1/8

5.1 PEN-ledare

Inte godkänd

Installation utförd med fyrledarsystem. PEN ledare har felaktig dimension och är inte korrekt uppmärkt.

SS 436 40 00, utgåva 4, 543.4.1

Godkända kontrollpunkter

7/8

BrytareBöjradieFörskruvningarInfästningIP-KlassningPlaceringSkydd mot beröring

Växelriktare

Anmärkningar

2/2

6.1 Gnagarsäkert

Inte godkänd

Installationen har inte gjorts med gnagarsäkert material eller förläggning enligt krav på lantbruk.

6.2 Överspänningsskydd

Inte godkänd

Överspänningsskydd saknas enligt krav på lantbruk.
