Besiktningsrapport

8.5

Installation av

1KOMMA5°

Datum

2 november 2023

Ort

Kalmar, Kalmar län

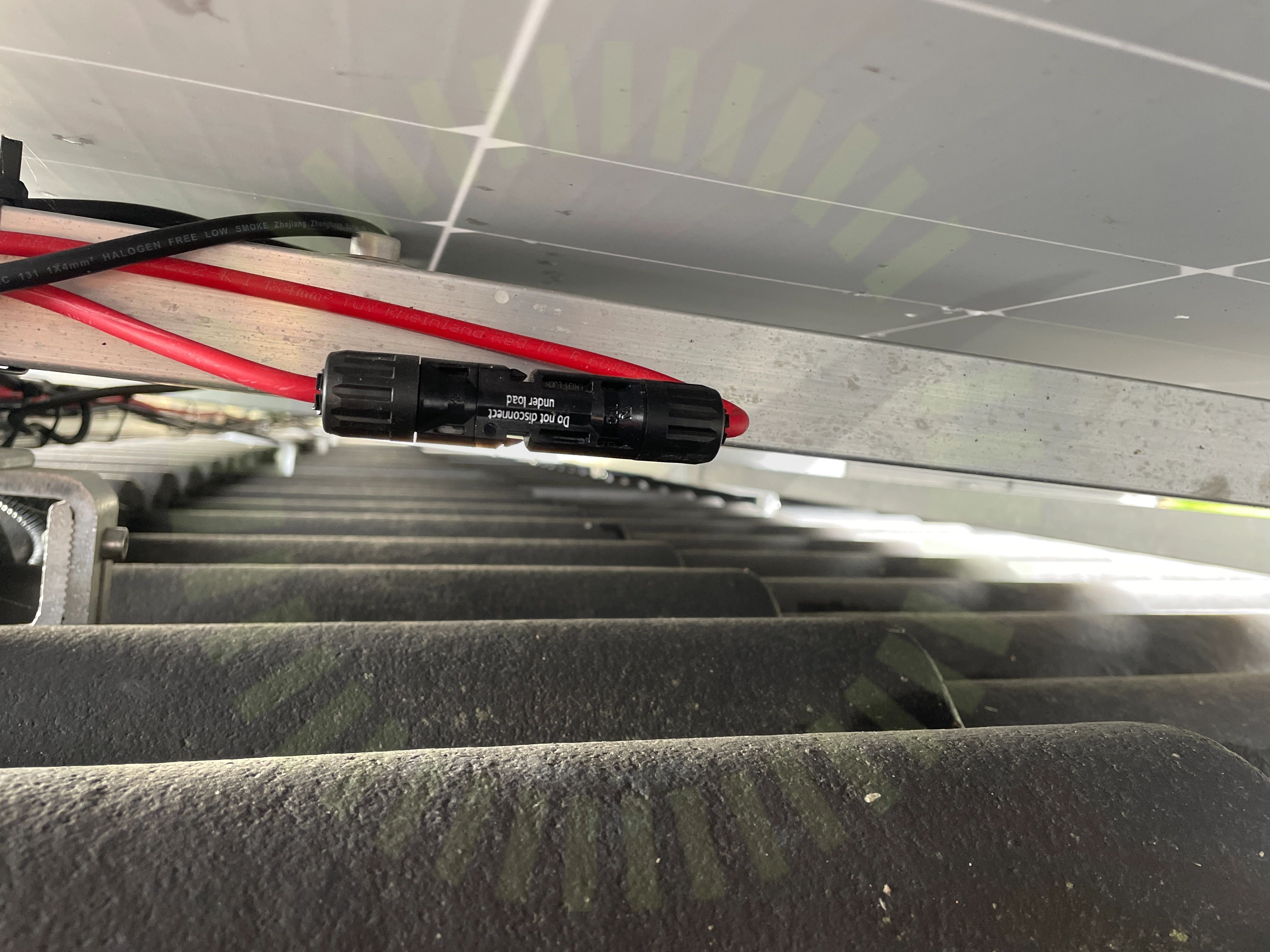

Förbindelse av kontakter

Stress på kontakter

Takkrokarnas CC

+ 22

77% godkända

23% ej godkända

Om installationen

Paneler

DMEGC: DM(XXX)M10-54HBB/-V

Paneler

DMEGC: DM(XXX)M10-66HBB/-V

Optimerare

SolarEdge: S-Serie

Optimerare

SolarEdge: S-Serie

Montagesystem

K2: SingleRail: Single Hook 3S

Montagesystem

K2: SingleRail: Single Hook 3S

Växelriktare

SolarEdge: SE3K-10K

Tillbehör

Undercentral

Tillbehör

Smartmätare: Inepro PRO380--S-Mb-Mod

Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Lilla, DMEGC: DM(XXX)M10-54HBB/-V (17)Lilla, K2: SingleRail: Single Hook 3S (31)Lilla, SolarEdge: S-Serie (5)Stora, DMEGC: DM(XXX)M10-66HBB/-V (16)Stora, K2: SingleRail: Single Hook 3S (31)Stora, SolarEdge: S-Serie (5)Undercentral (8)Varselmärkning (5)Växelriktare (34)

Allmänt

Godkända kontrollpunkter

2/3

Avtal

Strängschema

Ej tillgängligt vid besiktning

1/3

Mätprotokoll DC

Lilla, DMEGC: DM(XXX)M10-54HBB/-V

Anmärkningar

7/15

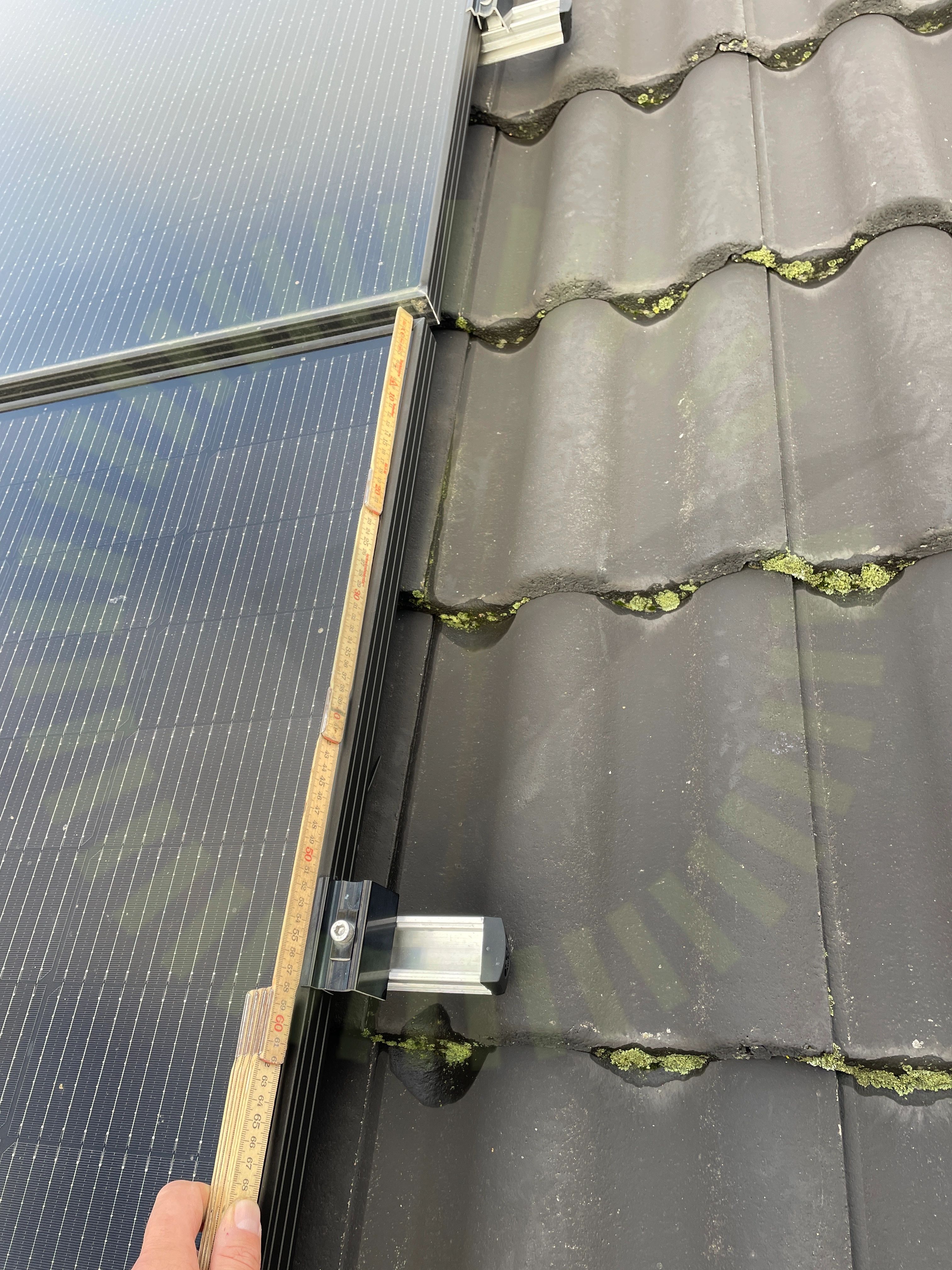

2.1 Fästens placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas. Uppmätt 48 respektive 53 cm på panelen

DMEGC Photovoltaic Modules Installation Manual, Ver: 202301, Sida 11

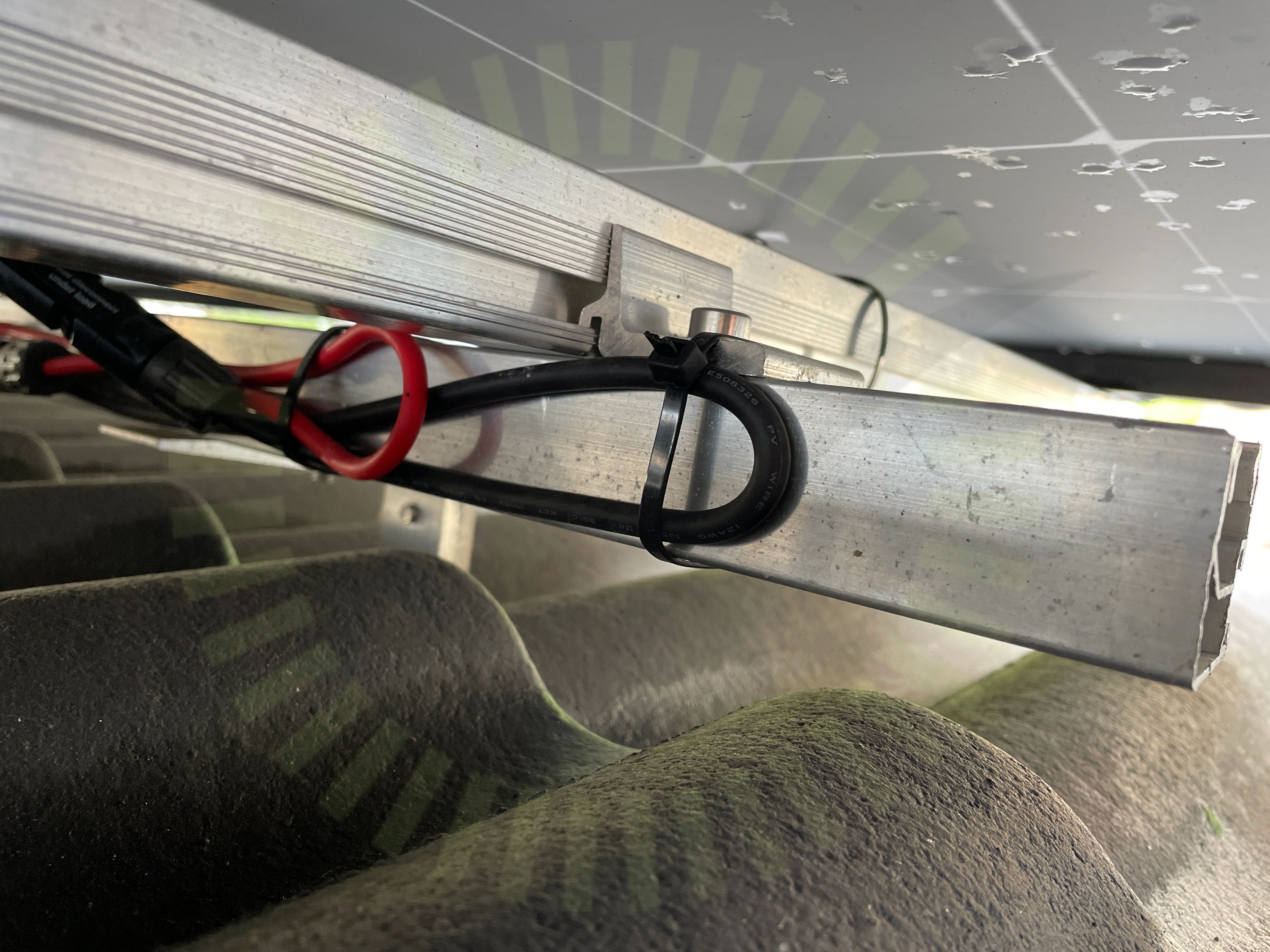

2.2 Panelkablaget generell böjradie

Inte godkänd

Kabelns böjradie är för skarp vid kontaktdon.

SS 436 40 00 (522.8.3)

2.3 Panelkablagets böjradie

Inte godkänd

Kablagets böjradie är för skarp.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202301, Sida 7

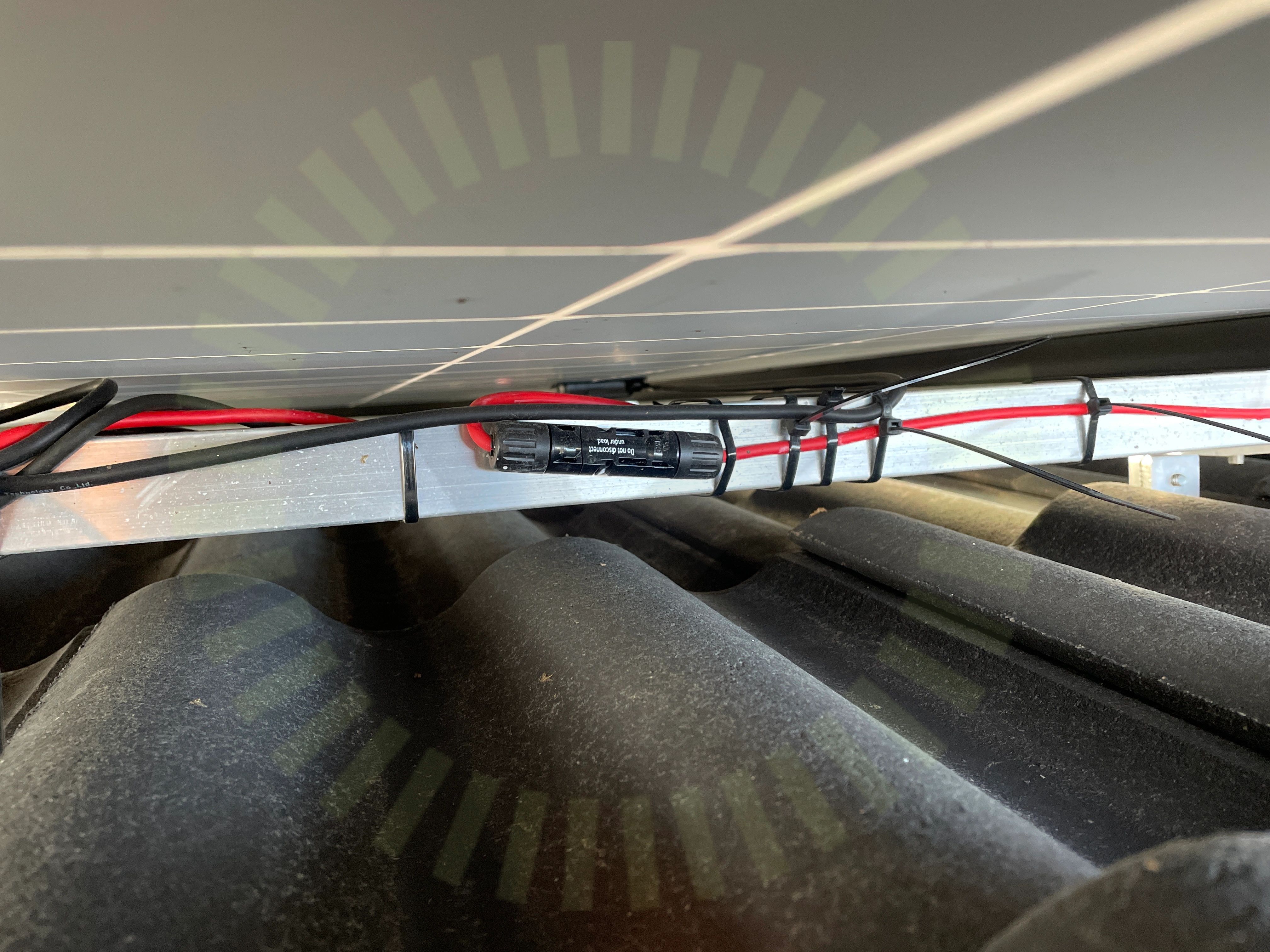

2.4 Förbindelse av kontakter

Inte godkänd

Platskontakterade don bottnade. Kabel ska förläggas rakt in i kontaktdonet.

Staubli MA 231, MA711

2.5 Föremål mot bakstycke

Inte godkänd

Kontakter ligger mellan optimerare och panelens bakstycke. Skav samt punktbelastning vid snölaster kan uppstå.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202301, Sida 4

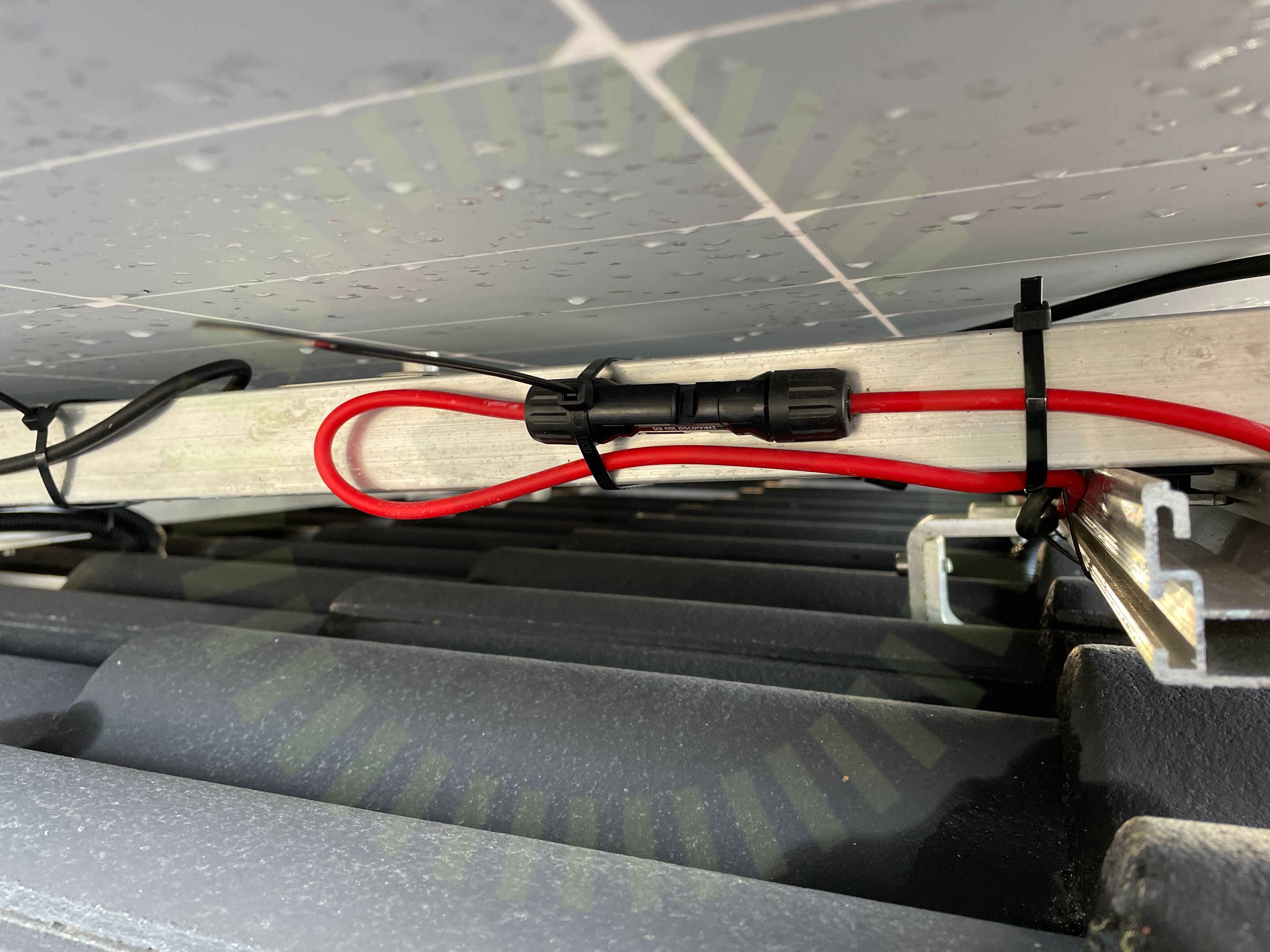

2.6 Kontaktdon

Inte godkänd

Buntband får inte placeras över kontaktdonens hölje.

Stäubli MA711, sid 4/4

2.7 Stress på kontakter

Inte godkänd

Kablage spänt från kontakt till uppfästning, utsätter kontakt för konstant drag.

SS 436 40 00, 712.526

Godkända kontrollpunkter

8/15

Dräneringshål

Klämmans överlappning

Klämmornas storlek

Förbindelse av kontakter

Panelramar separerade

Skugga

Spänningar i ram

Strängförläggning

Lilla, K2: SingleRail: Single Hook 3S

Anmärkningar

7/25

3.1 Kabeldragning mellan takytor

Inte godkänd

Kabeldragning mellan takytor är inte lämpligt placerad, därtill saknas fastsäkring mot väderpåverkan.

SS 436 40 00 (712.522.101)

3.2 Korslager: Skenornas infästning

Inte godkänd

Korsskenor är inte korrekt monterade. Infästningar för varje skenpar ska peka mot varandra.

SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V8 | 0922, Sida 17

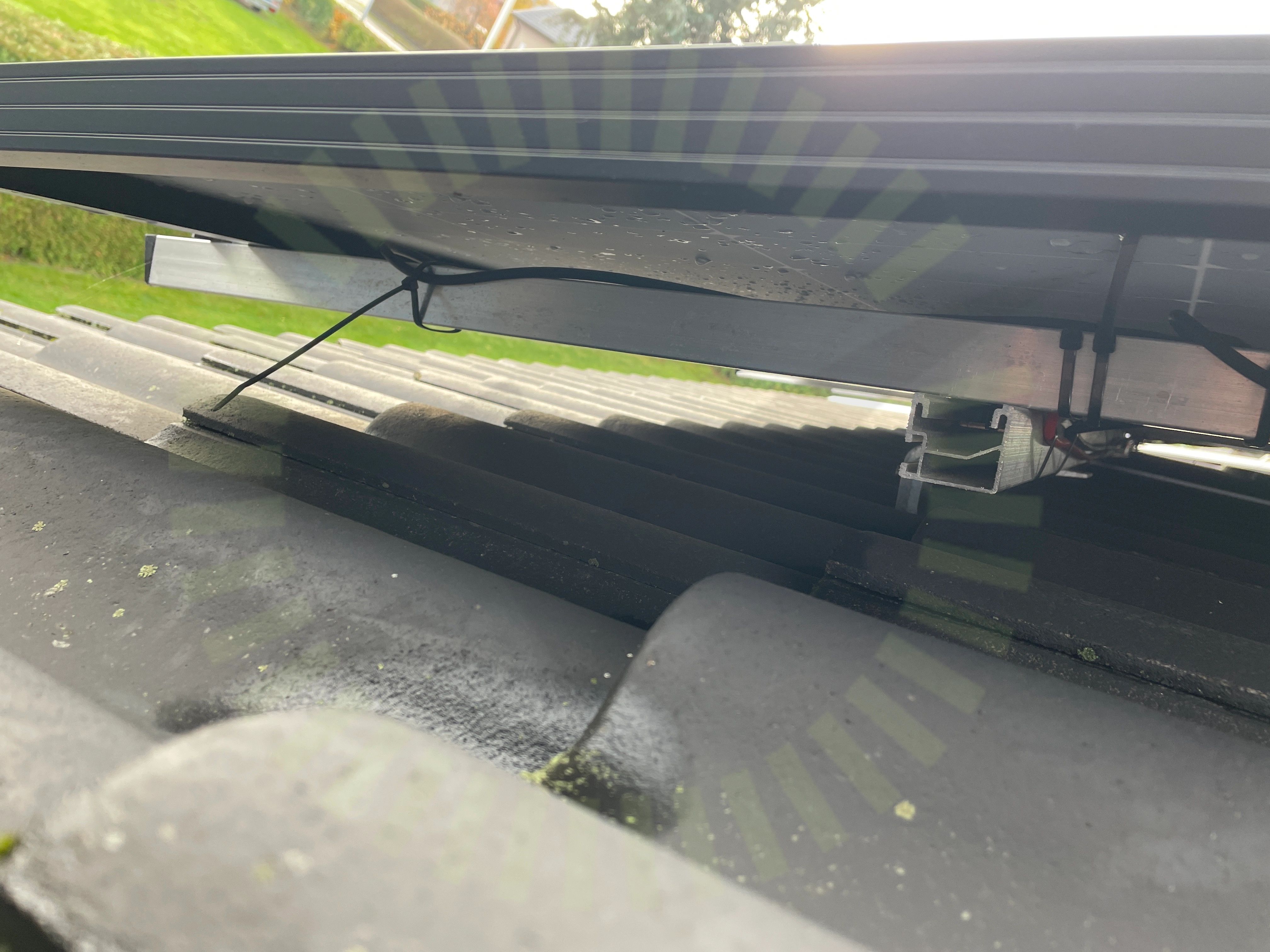

3.3 Korslager: Skenornas överhäng

Inte godkänd

Felaktigt överhäng av skenan i det övre lagret. Överstiger lastberäkningens max. Uppmätt 48 cm till panelens kant.

Snö- och vindlastberäkning

3.4 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd. Kablar hänger långa sträckor.

SS 436 40 00 (712.522.101)

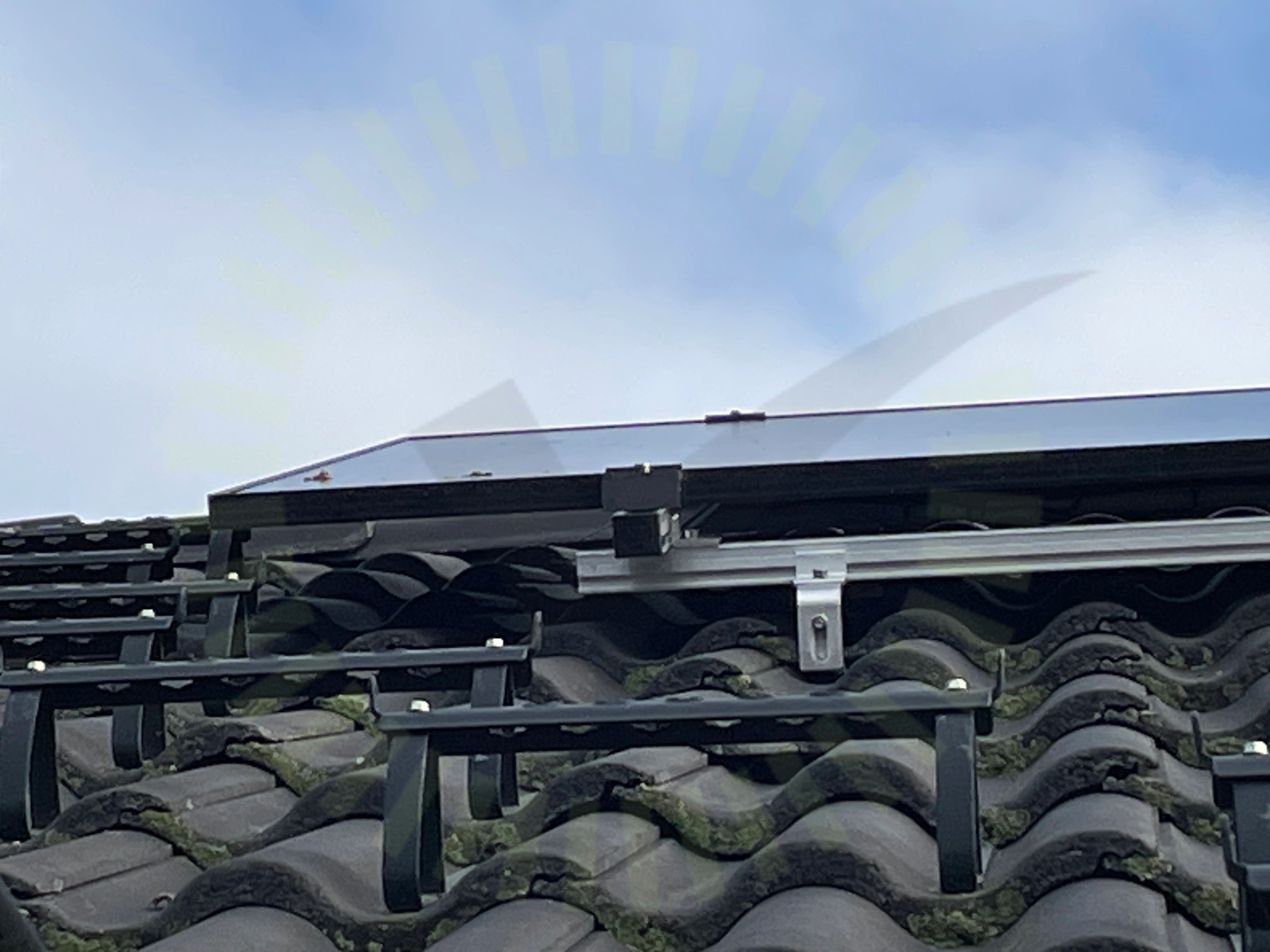

3.5 Skenornas överhäng

Inte godkänd

Enligt snö och vindlast ska sista infästning ske närmre panelens kant. Betydande tryck på infästning i bild.

Snö- och vindlastberäkning

3.6 Snö- och Vindlastberäkning

Inte godkänd

Inmatade värden i lastberäkningen stämmer inte med verkligheten. Takstolar sitter normalt med cc 120.

Tillverkarens montageanvisningar

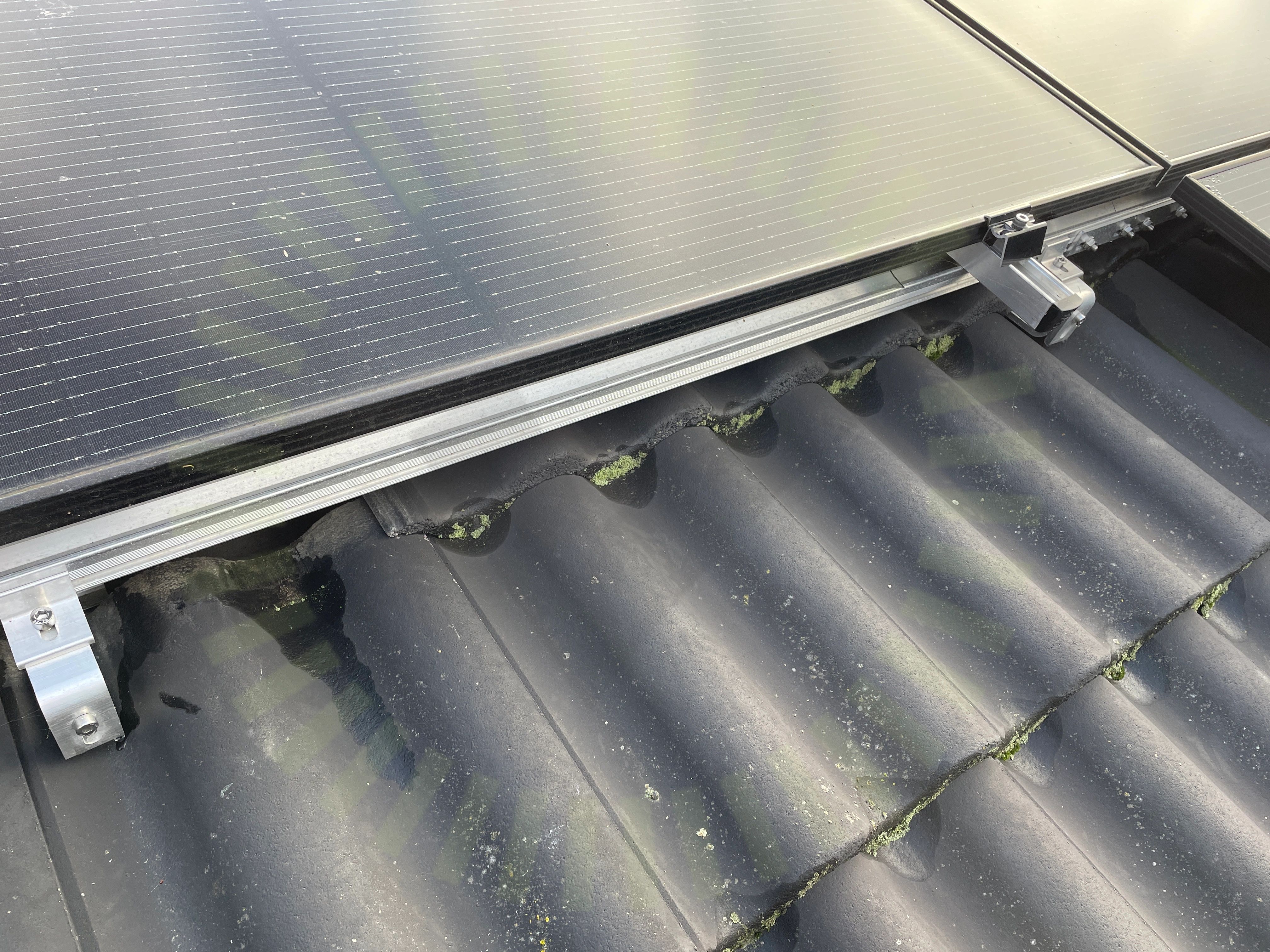

3.7 Takkrokarnas CC

Inte godkänd

Takkrokar är monterade med ett längre CC mått än vad som anges som maximalt i lastberäkningen.

Snö- och vindlastberäkning

Godkända kontrollpunkter

16/25

Främmande material

Föremål mellan skena och panelram

Klämmans placering i skena

Mittklämmor

Placering

Skador

Skenans utstick för klämma

Skenornas infästning

Skenors avstånd till varandra korslager

Skenskarvar

Skruvar korrekt

Takets lutning

Tvådelad takkrok

Underliggande takpanna

Väderbeständigt material

Ändklämmor

Ej tillgängligt vid besiktning

2/25

Infästningar

Takstolsinfästning

Lilla, SolarEdge: S-Serie

Anmärkningar

1/5

4.1 Dragavlastade

Inte godkänd

Kablage har för skarp böjradie från optimerarnas utgångar in i kontaktdon.

Staubli MA711

Godkända kontrollpunkter

4/5

Fastsäkring av produkt

Kompatibilitet

Kontakter

Placering

Stora, DMEGC: DM(XXX)M10-66HBB/-V

Anmärkningar

4/14

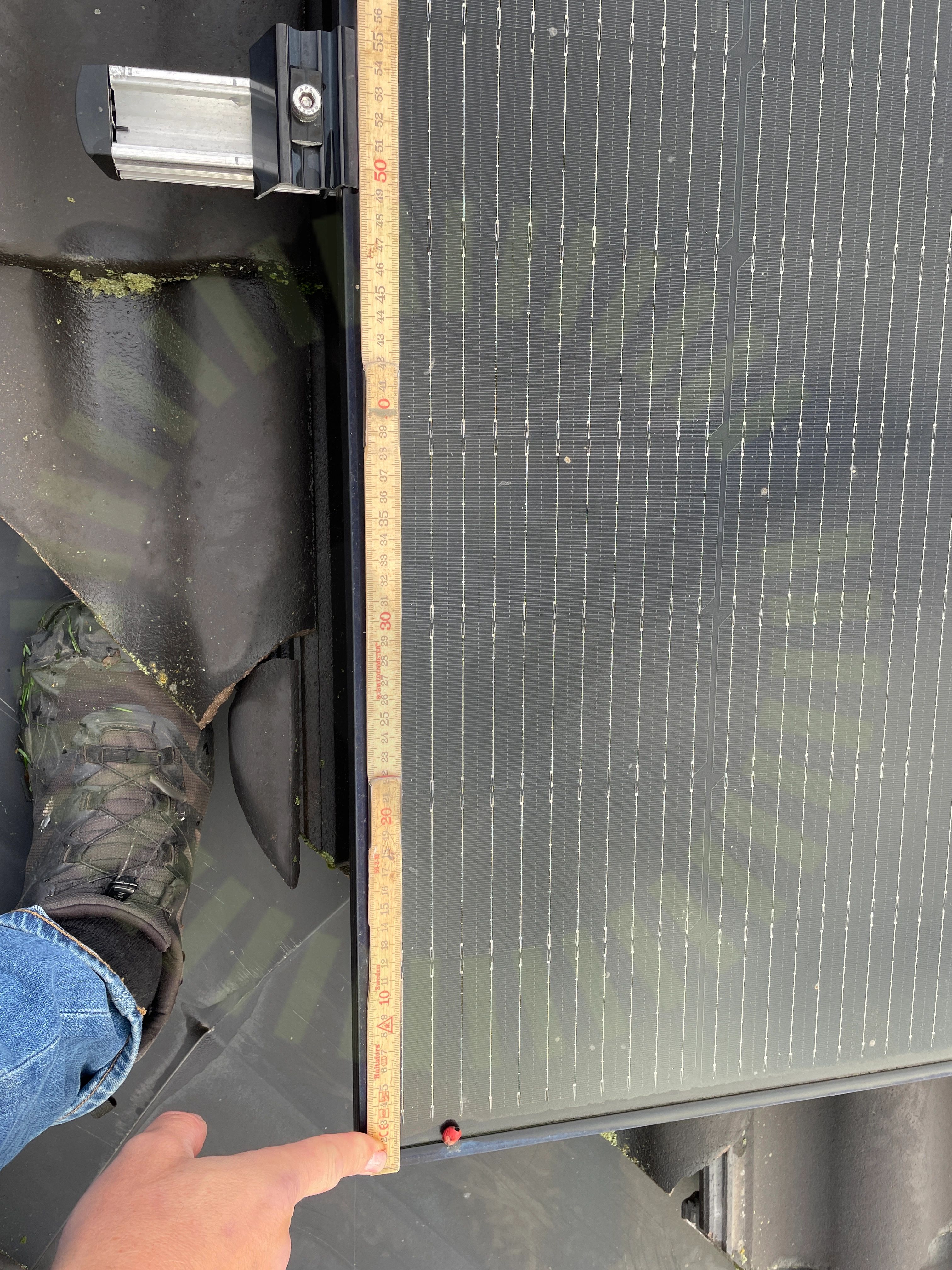

5.1 Fästens placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas. Uppmätt 55 respektive 51 cm.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202301, Sida 10.

5.2 Förbindelse av kontakter

Inte godkänd

Platskontakterade don bottnade. Kabel ska förläggas rakt in i kontaktdonet.

Staubli MA 231, MA711

5.3 Panelkablaget generell böjradie

Inte godkänd

Kabelns böjradie är för skarp ut från kopplingslådan.

SS 436 40 00 (522.8.3)

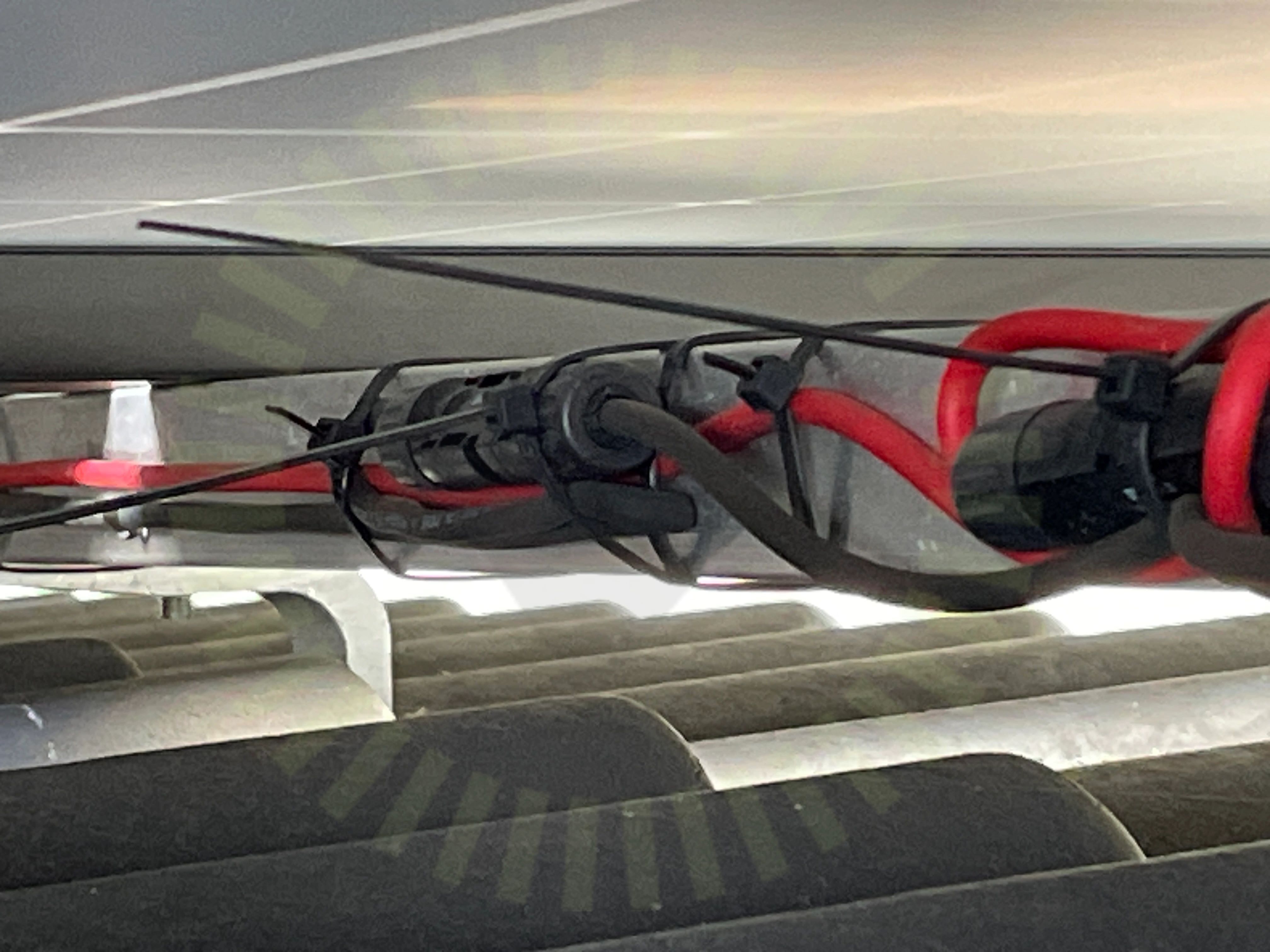

5.4 Strängkablagets böjradie

Inte godkänd

Kablagets böjradie är för skarp.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202301, Sida 7

Godkända kontrollpunkter

10/14

Dräneringshål

Föremål mot bakstycke

Klämmans överlappning

Klämmornas storlek

Kontaktdon

Panelramar separerade

Skugga

Spänningar i ram

Stress på kontakter

Strängförläggning

Stora, K2: SingleRail: Single Hook 3S

Anmärkningar

4/23

6.1 Infästningar

Inte godkänd

Flertal skruvar har missat takstolen

SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V9 | 0923, Sida 22

6.2 Takstolsinfästning

Inte godkänd

Sitter ej i takstol. Fäst genom ströläkt och svall.

Handbook Attach K2 roof hooks with flat head screw | Screews Assembly EN V7 | 0623, Sida 6

6.3 Snö- och Vindlastberäkning

Inte godkänd

Inmatade värden i lastberäkningen stämmer inte med verkligheten. Takstolsmått normalt 120 cm.

Tillverkarens montageanvisningar

6.4 Takkrokarnas CC

Inte godkänd

Takkrokar är monterade med ett längre CC mått än vad som anges som maximalt i lastberäkningen.

Snö- och vindlastberäkning

Godkända kontrollpunkter

18/23

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Kabeluppfästning

Klämmans placering i skena

Mittklämmor

Placering

Skador

Skenans utstick för klämma

Skenornas infästning

Skenornas överhäng

Skruvar korrekt

Takets lutning

Takgenomföring

Tvådelad takkrok

Underliggande takpanna

Väderbeständigt material

Ändklämmor

Ej tillgängligt vid besiktning

1/23

Skenskarvar

Stora, SolarEdge: S-Serie

Godkända kontrollpunkter

5/5

Dragavlastade

Fastsäkring av produkt

Kompatibilitet

Kontakter

Placering

Undercentral

Anmärkningar

1/6

8.1 PEN-ledare

Inte godkänd

Installation utförd med fyrledarsystem. PEN ledare har felaktig dimension och är inte korrekt uppmärkt.

SS 436 40 00, utgåva 4 (543.4.1)

Godkända kontrollpunkter

5/6

Infästning

IP-Klassning

Kabelinföringar

Placering

Skydd mot beröring

Varselmärkning

Anmärkningar

2/5

9.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)

9.2 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

3/5

Missvisande varselmärkning

Tillförlitligt fäst

Varning för backspänning

Växelriktare

Anmärkningar

3/32

10.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

SolarEdge: Clearance guidelines for multiple inverter mounting, Sida 6

10.2 Kablagets böjradie

Inte godkänd

Kabelns böjradie inte godkänd. Kabel har böjts så den har deformerats.

SS 436 40 00 (522.8.3)

10.3 Växelriktarens kontakter

Inte godkänd

Kontakt är bottnad.

MA231 Assembly Instructions, Sida 2

Godkända kontrollpunkter

28/32

AC kablage förläggning

AC Kablage förläggning

Anslutning av ledare

Avstånd till havet

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

Enkelisolerade ledare

Fastsäkring av produkt

Förskruvning

Genomföringar

Huvudsäkring

Identifiering

Infästning

Kabeldimensionering

Likspänningskomponenter

Skadat kablage

Skarp kant

Smartmätare

Stress på kontakter

Strängdesign

Säkringsdimension

Tillgänglighet

Tätningsinsatts

Vinkel

Väderbeständigt material

Växelriktare direkt solljus

Växelriktarens IP klassning

Ej tillgängligt vid besiktning

1/32

Anslutning av växelriktare
