Institutet för Solenergikvalitet

Besiktningsrapport

8.8
x

Installation genom

Sesol

Datum

19 juni 2023

Ort

Karlstad, Värmlands län
Kopplingslåda
Stress på kontakter
Kontakter
89% godkända11% ej godkända

Om installationen

PanelerLongi: LR5-54HPB 390-410M
MontagesystemWeland Stål: Råspont
VäxelriktareHuawei: SUN2000-(3-10KTL)-M1
BatteriHuawei: LUNA2000-5-15-S0
TillbehörSäkerhetsbrytare AC
TillbehörSmartmätare: CHINT DTSU666
Sesol

Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Huawei: LUNA2000-5-15-S0

Anmärkningar

2/12
Avstånd

1.1 Avstånd

Inte godkänd

Batteriet har inte rätt avstånd till omkringliggande material.

Tillverkarens montageanvisningar
Kontakter

1.2 Kontakter

Inte godkänd

Rätt kontakter men kabelradien är för skarp.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

10/12
Avstånd till växelriktareBatteri PEFastsäkring av produktInfästningKablageRakt ståendeSkadorSmart Power SensorUtrymmeVäderskydd

Huawei: SUN2000-(3-10KTL)-M1

Anmärkningar

6/41
AC anslutning växelriktare

2.1 AC anslutning växelriktare

Inte godkänd

Växelriktarens snabbkontakt är inte korrekt monterad.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 44-47
AC Böjradie

2.2 AC Böjradie

Inte godkänd

Kabelns böjradie inte godkänd.

Missvisande varselmärkning

2.3 Missvisande varselmärkning

Rekommendation

Det finns en säkerhetsbrytare för att frånskilja produktion.

Kontakter

2.4 Kontakter

Inte godkänd

Förskruvningen är sned.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 48-50
Uppskalad ledare

2.5 Uppskalad ledare

Inte godkänd

Isolering är klämd i plint.

Väderbeständigt material

2.6 Väderbeständigt material

Inte godkänd

Använt material ej väderbeständigt.

Godkända kontrollpunkter

35/41
AC Kablage förläggningAC kablage skarp kantAvstånd närliggande objektAvstånd till havAvtalBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Kontakter anslutningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktGenomföringarHuvudsäkringInformering av solcellerInfästningJordning av chassiKabeldimensioneringLedare FastspändaLikspänningskomponenterMärkningMätprotokoll DCPlaceringSkadat kablageSträngdesignSträngschemaSäkringsdimensionSäkringsdimensionTillförlitligt fästVarning för backspänningVarning för likspänningVentilation

Longi: LR5-54HPB 390-410M

Anmärkningar

2/16
Kopplingslåda

3.1 Kopplingslåda

Inte godkänd

Kabelns böjradie är för skarp ut från kopplingslådan.

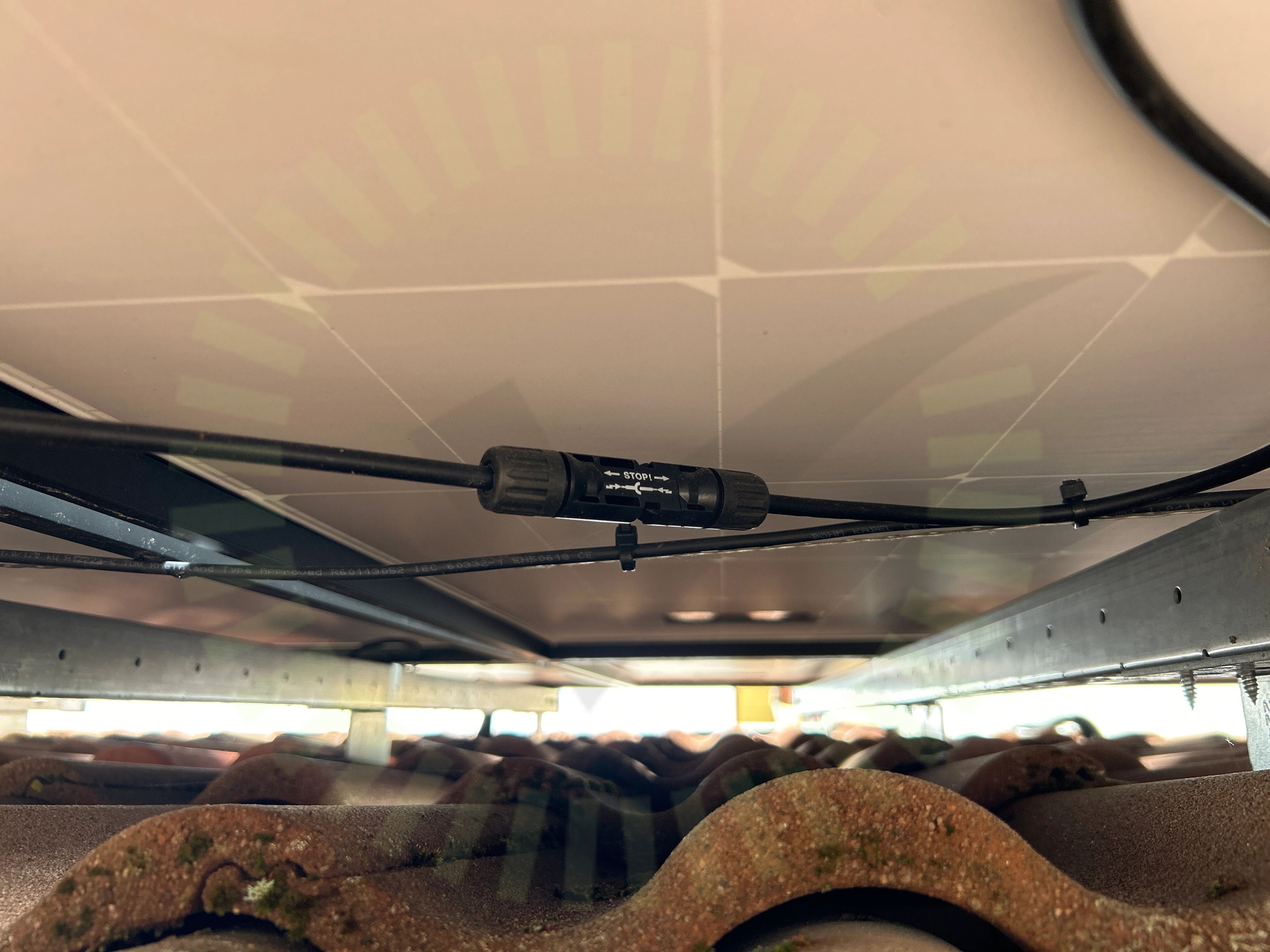

Stress på kontakter

3.2 Stress på kontakter

Inte godkänd

Kontakter uppspända mellan skenor, kablage drar konstant i kontakterna.

SS 436 40 00, 712.526

Godkända kontrollpunkter

12/16
Avstånd till takDräneringshålFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKontaktdonMellanrumPanelkablagets böjradiePunktbelastningSkuggaSpänningar i ramÖverlappning

Ej tillgängligt vid besiktning

2/16
Förbindelse av kontakterSträngförläggning

Smartmätare: CHINT DTSU666

Godkända kontrollpunkter

1/1
Smartmätare

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6
AnslutningBöjradieEgenskaperFörskruvningarInfästningPlacering

Växelriktare

Anmärkningar

1/1

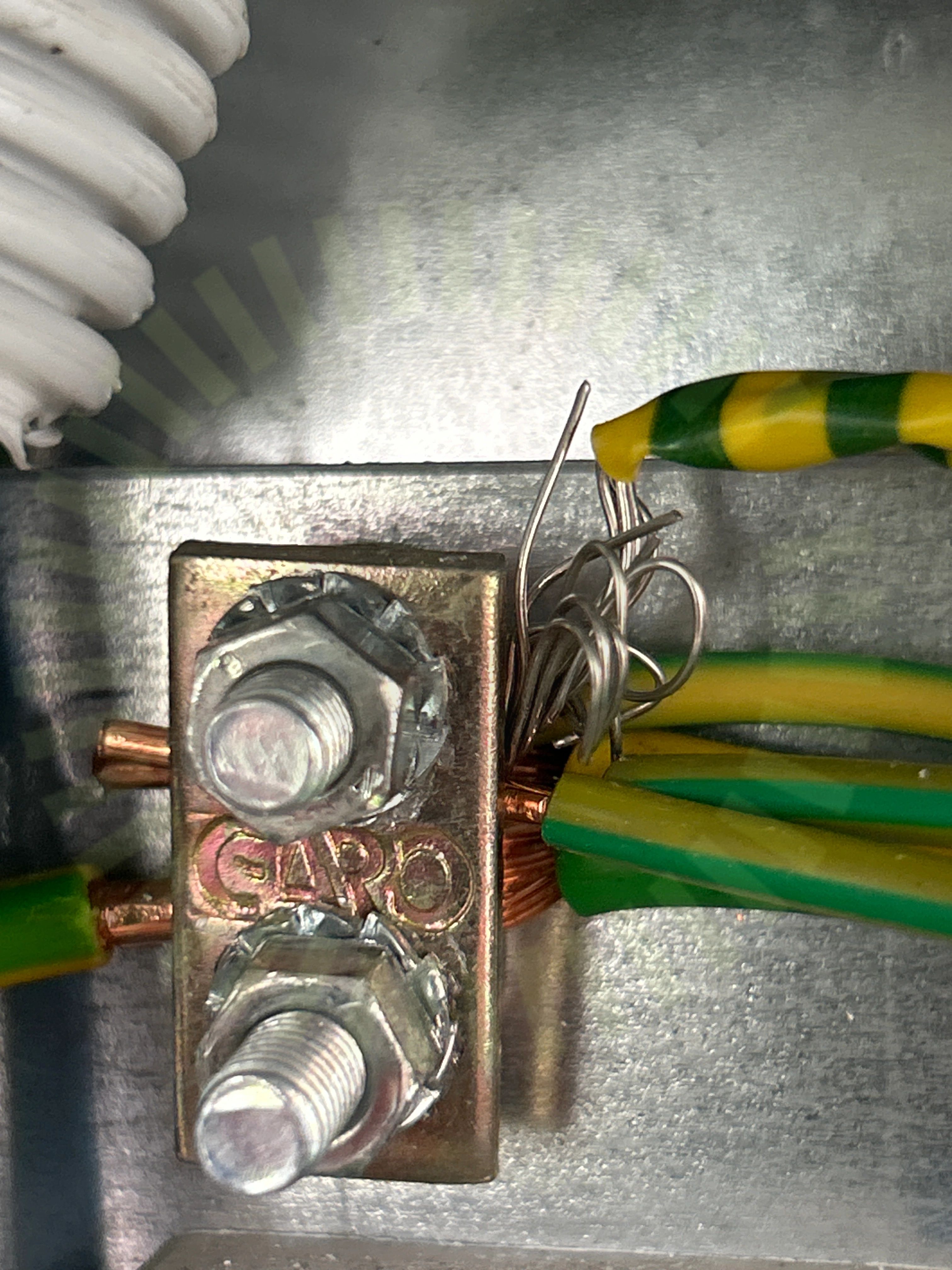

Biledarens fastsättning

6.1 Biledarens fastsättning

Rekommendation

Biledaren sitter inte korrekt i plinten.

Weland Stål: Råspont

Anmärkningar

2/23

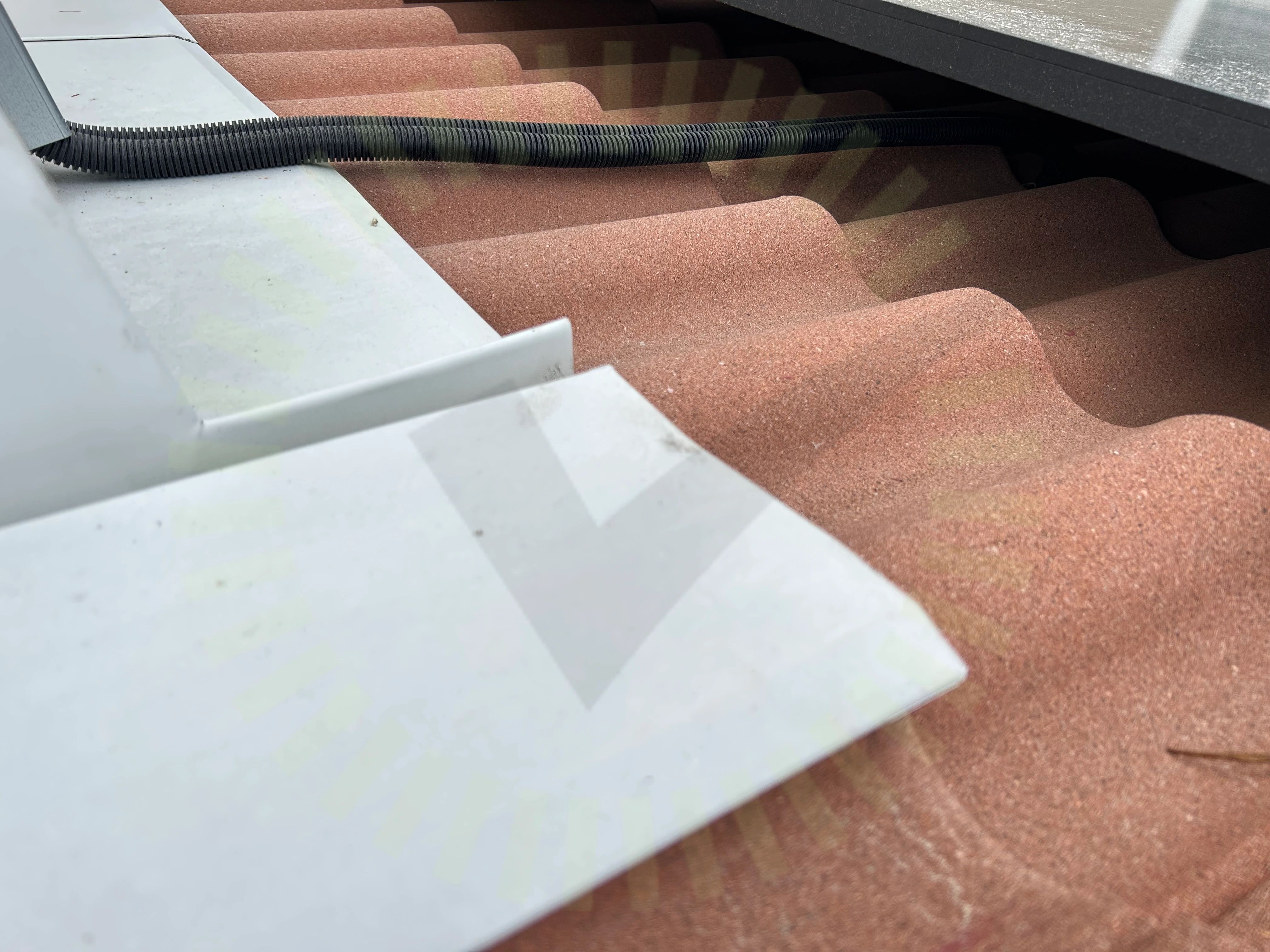

Kabeldragning mellan takytor

7.1 Kabeldragning mellan takytor

Inte godkänd

Kabeldragning mellan takytor är inte fastsäkrad.

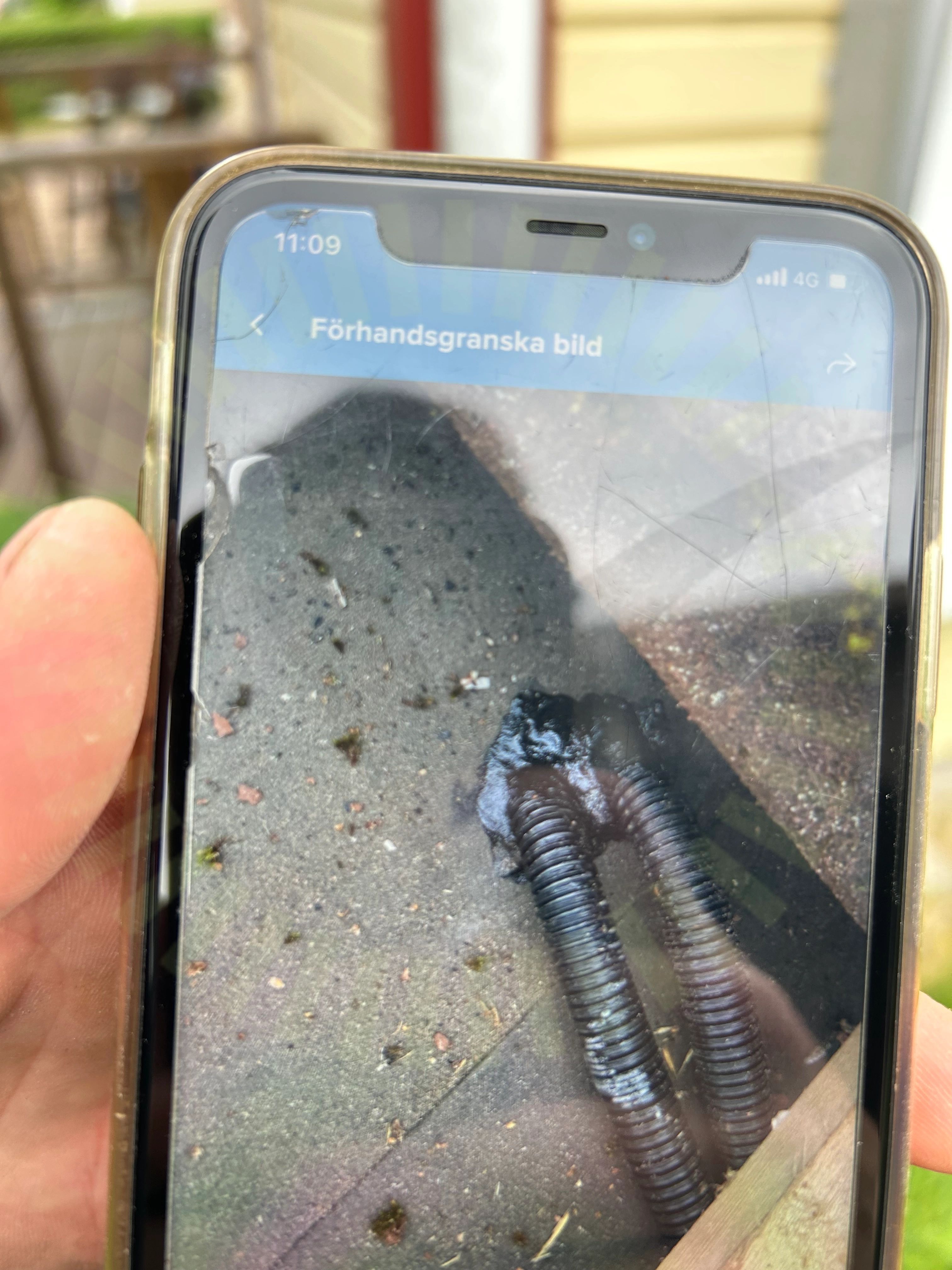

Takgenomföring

7.2 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

Godkända kontrollpunkter

21/23
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeluppfästningKlämmor rätt förläggningMittklämma skruvMittklämmorPlaceringRåspontsinfästningSkadorSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningTakkrokarnas CCTvådelad TakkrokUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor skena Ändklämmor skruv
