Institutet för Solenergikvalitet

Besiktningsrapport

8.4
x

Installation genom

Sesol

Datum

19 juni 2023

Ort

Karlstad, Värmlands län
Kontakter
AC anslutning växelriktare
Kontakter
88% godkända12% ej godkända

Om installationen

VäxelriktareHuawei: SUN2000-(3-10KTL)-M1
BatteriHuawei: LUNA2000-5-15-S0
Sesol

Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3
AvtalMätprotokoll DCSträngschema

Batteri

Anmärkningar

2/12
Avstånd

2.1 Avstånd

Inte godkänd

Batteriet har inte rätt avstånd till omkringliggande material.

Tillverkarens montageanvisningar

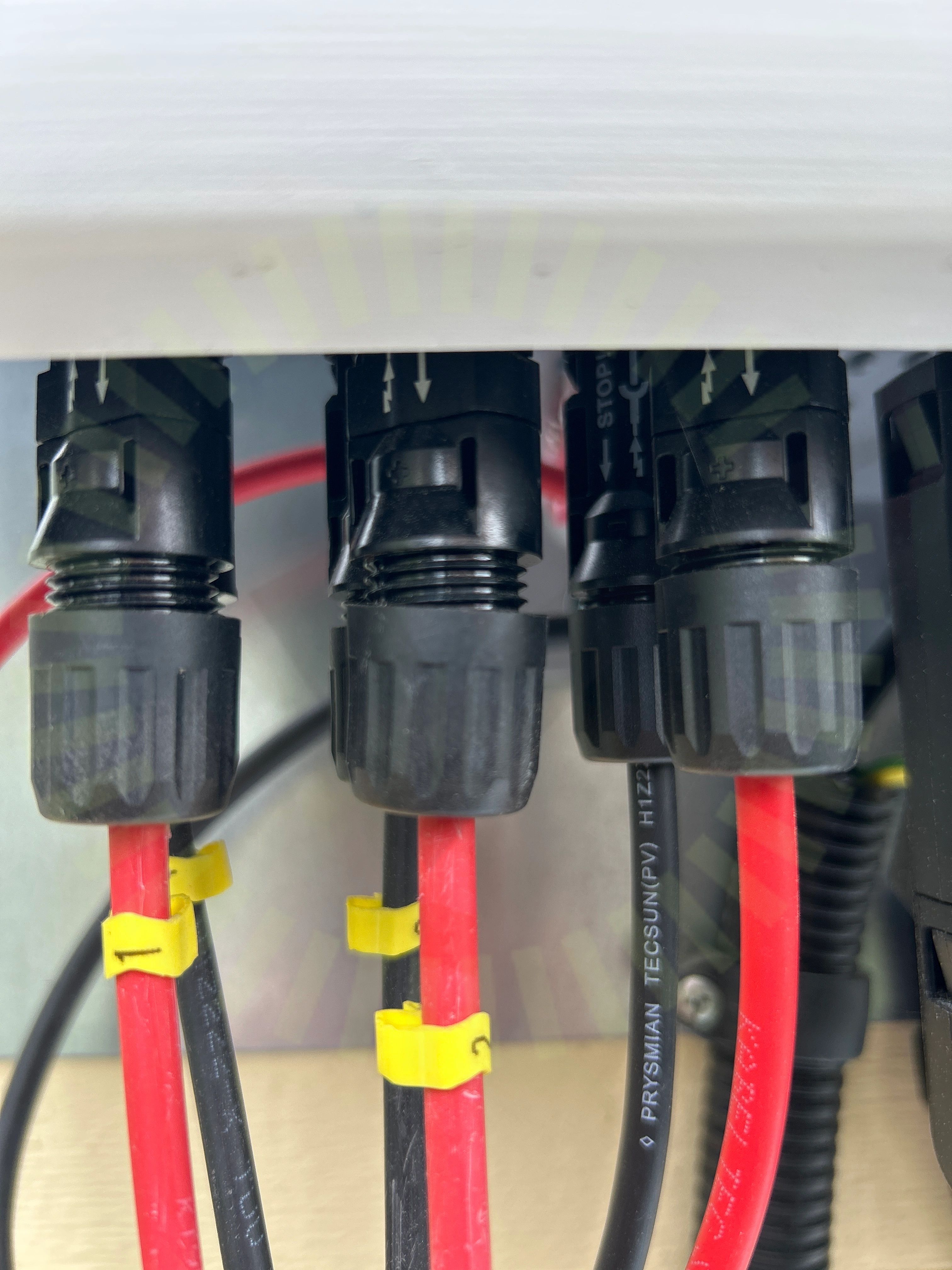

Kontakter

2.2 Kontakter

Inte godkänd

Rätt kontakter men kabelradien är för skarp.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

10/12
Avstånd till växelriktareBatteri PEFastsäkring av produktInfästningKablageRakt ståendeSkadorSmart Power SensorUtrymmeVäderskydd

Varselmärkning

Anmärkningar

1/5

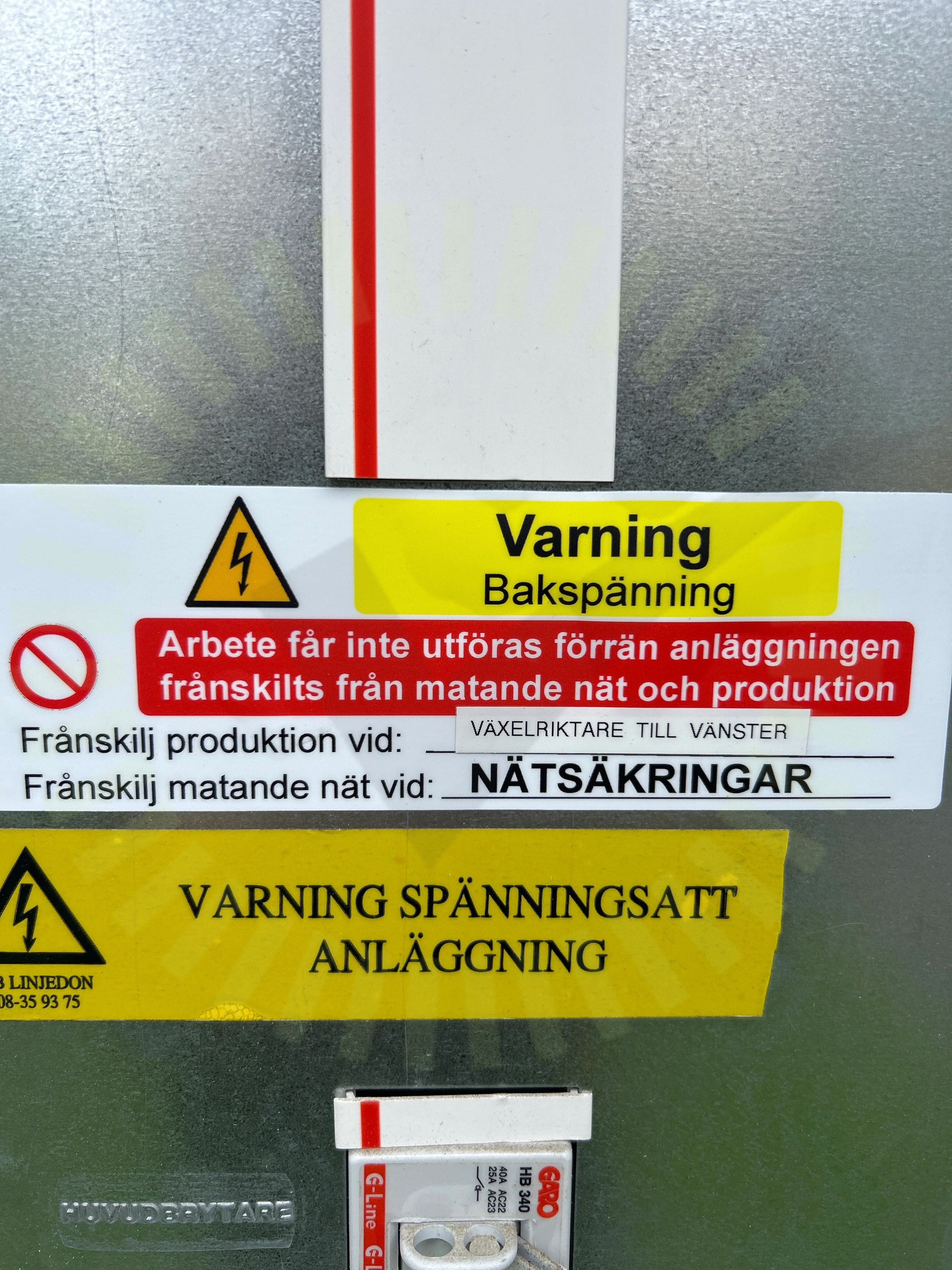

Missvisande varselmärkning

3.1 Missvisande varselmärkning

Rekommendation

Det finns en säkerhetsbrytare för att frånskilja produktion.

Godkända kontrollpunkter

4/5
Informering av solcellerTillförlitligt fästVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

5/33
AC anslutning växelriktare

4.1 AC anslutning växelriktare

Inte godkänd

Växelriktarens snabbkontakt är inte korrekt monterad.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 44-47
AC Böjradie

4.2 AC Böjradie

Inte godkänd

Kabelns böjradie inte godkänd.

Väderbeständigt material

4.3 Väderbeständigt material

Inte godkänd

Använt material ej väderbeständigt.

Kontakter

4.4 Kontakter

Inte godkänd

Förskruvningen är sned.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 48-50

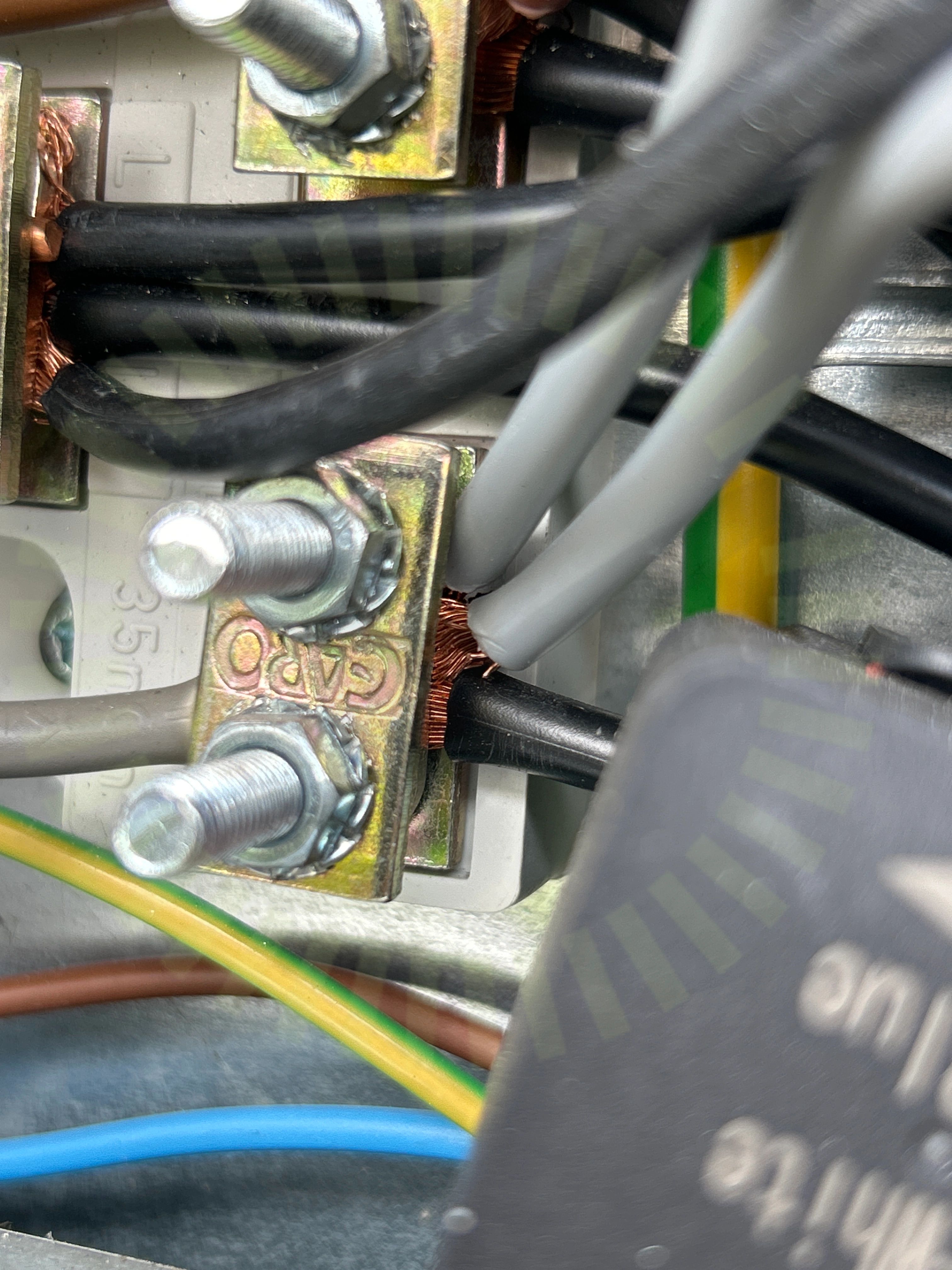

Uppskalad ledare

4.5 Uppskalad ledare

Inte godkänd

Isolering är klämd i plint.

Godkända kontrollpunkter

28/33
AC Kablage förläggningAC kablage skarp kantAvstånd närliggande objektAvstånd till havBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Kontakter anslutningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktGenomföringarHuvudsäkringInfästningJordning av chassiKabeldimensioneringLedare FastspändaLikspänningskomponenterMärkningPlaceringSkadat kablageSträngdesignSäkringsdimensionSäkringsdimensionVentilation
