1.1 Mätprotokoll DC
Inte godkändMätningar av DC strängar saknas.
Besiktningsrapport
8.7
Installation genom
1KOMMA5°
Datum
9 oktober 2023
Ort
sollentuna, Stockholms län
90% godkända10% ej godkända
Om installationen
Paneler1Komma5° - Fullblack
MontagesystemK2: SingleRail: Single Hook 3S
MontagesystemWeland Stål: Falsfäste
VäxelriktareSunGrow: SH5-10RT
TillbehörSmartmätare: CHINT DTSU666
Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
1/3Godkända kontrollpunkter
2/3AvtalSträngschema
Tak 1, 1Komma5° - Fullblack
Anmärkningar
4/17
2.1 Föremål mot bakstycke
Inte godkändFöremål trycker mot panelens undersida.
1KOMMA5°: Module Installation manual EN 23.07, Sida 15

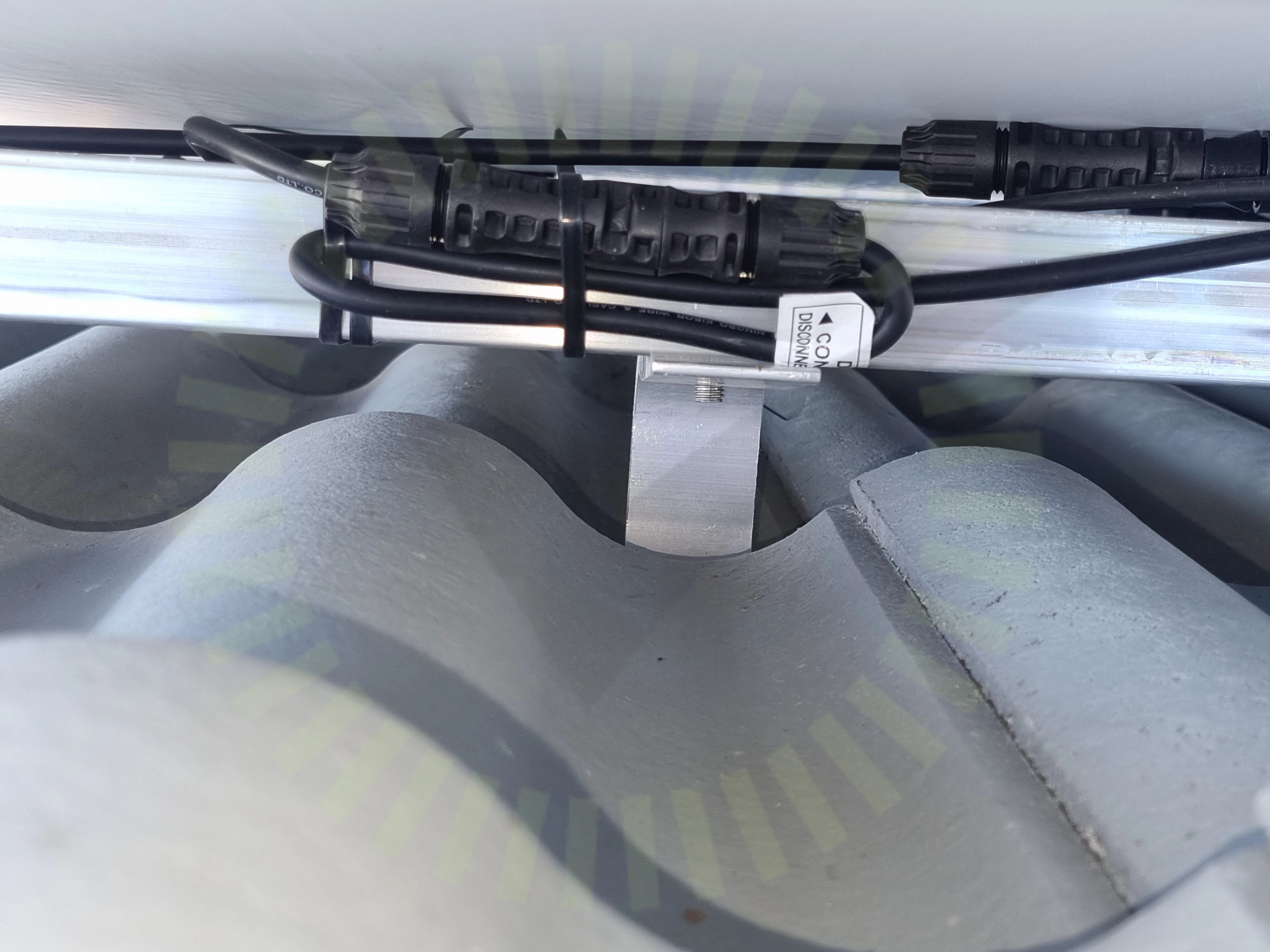

2.2 Kontaktdon
Inte godkändBuntband får inte placeras över kontaktdonens hölje.
2.3 Panelkablagets böjradie
Inte godkändKabelns böjradie är för skarp vid kontaktdon och ut från kopplingslåda.
SS 436 40 00 (522.8.3), Sida 248
2.4 Stress på kontakter
Inte godkändKablage spänt från kontakt till uppfästning, utsätter kontakt för konstant drag.
SS 436 40 00, 712.526
Godkända kontrollpunkter
13/17Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterKlämmornas placeringKlämmornas storlekKlämmornas överlappningPanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramSträngförläggning
Tak 1, K2: SingleRail: Single Hook 3S
Godkända kontrollpunkter
20/24DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaMittklämmorPlaceringSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningTakets lutningTakkrokarnas CCTvådelad takkrokUnderliggande takpannaVäderbeständigt materialÄndklämmor
Ej tillgängligt vid besiktning
4/24Infästning utanför takstolInfästningarSkruvar korrektTakstolsinfästning
Tak 1, Weland Stål: Falsfäste
Anmärkningar
4/194.1 Falsfästenas CC
Inte godkändSnö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt. Sitter på varje fals, falsavstånd 50cm.
MA5101 Sid 1 (1) | Version 4 - 221219
4.2 Skenors avstånd till varandra
Inte godkändEn lastberäkning saknas. Underlag att kontrollera skenornas avstånd till varandra är inte tillgängligt.
Snö- och vindlastberäkning
4.3 Snö- och Vindlastberäkning
Inte godkändLastberäkning saknas vid besiktning.
Tillverkarens montageanvisningar
4.4 Underbyggnad
Inte godkändLastberäkning saknas. Kontroll av underbyggnad mot beräknade laster inte möjligt.
Produktdatablad solpanelsfäste PD5102 | Version 3 - 230118 | Sid 1 (1)
Godkända kontrollpunkter
15/19DC kabel förläggningFalsinfästningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmor rätt förläggningMittklämmorPlaceringSkadorSkenornas infästningSkenornas överhängSkenskarvarVäderbeständigt materialÄndklämmor skena
Varselmärkning
Godkända kontrollpunkter
5/5Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänningVarning för likspänning
Växelriktare
Anmärkningar
2/36
6.1 DC Kontakter
Inte godkändKontakter avviker från anvisningar. Kontakter är för hårt åtdragna, bottnade i förskruvningen.
SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 43

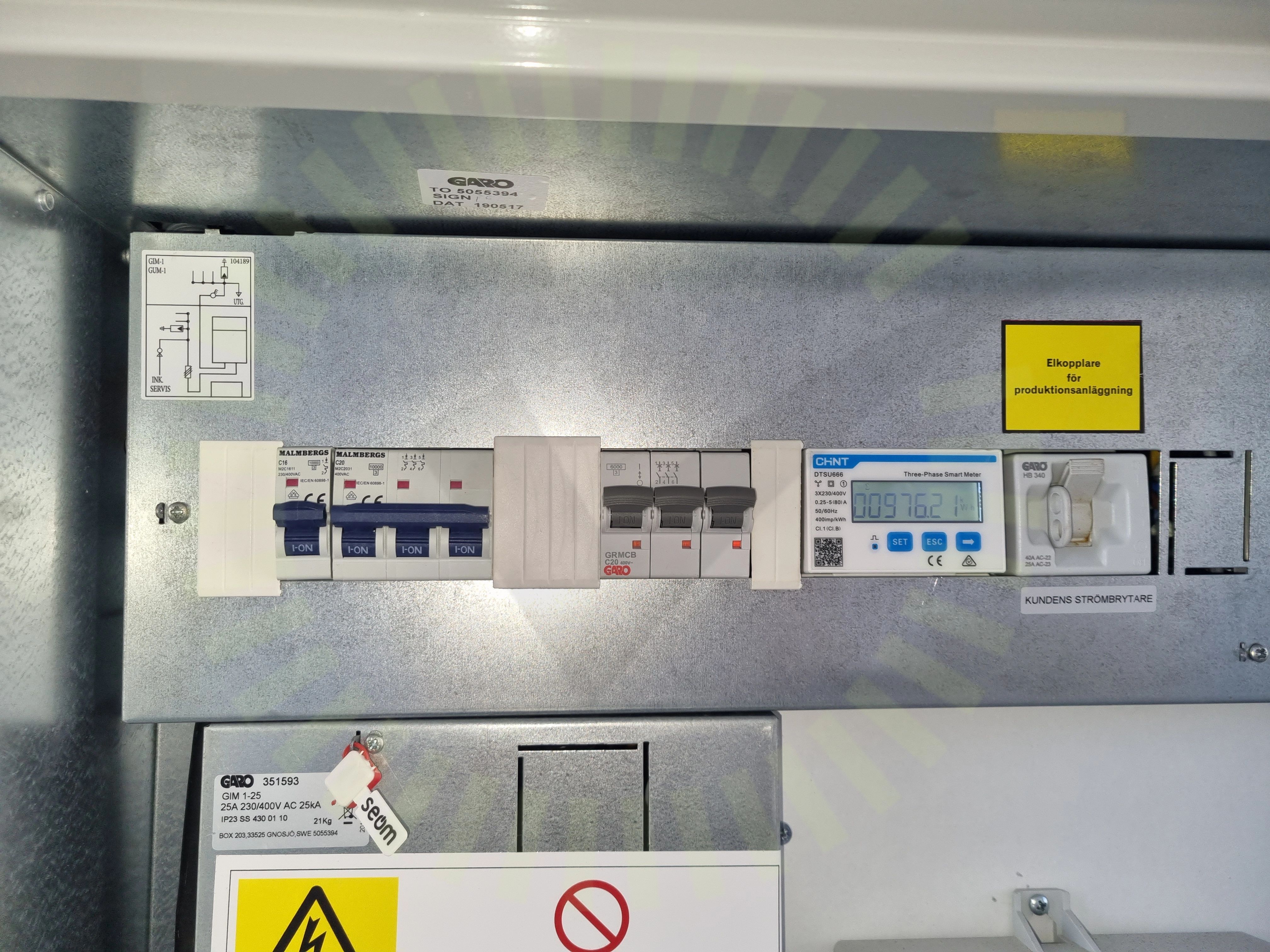

6.2 Identifiering
Inte godkändMärkning saknas för växelriktarens säkringar. Det är inte tydligt vad säkringen är till.
SS 436 40 00 (514.1)
Godkända kontrollpunkter
34/36AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAnslutning av ledareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringInfästningJordning av chassiKabeldimensioneringLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantSmartmätareStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
