Besiktningsrapport

8.9

Installation av

Solarkraft

Datum

27 februari 2024

Ort

Västra Frölunda, Västra Götalands län

Skador

Avstånd närliggande objekt

Enkelisolerade ledare

Dubbel matning

96% godkända

4% ej godkända

Om installationen

Paneler

DAH Solar: DHT-M60X10/FS

Montagesystem

Rauli: Black Nordic Tile Bracket

Växelriktare

SolaX: X3-Hybrid G4 5.0-15.0kW

Batteri

SolaX: T-BAT H 3.0-12.0

Tillbehör

Säkerhetsbrytare AC

Tillbehör

Undercentral

Installerad av Solarkraft som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Batteri (13)Säkerhetsbrytare AC (7)Tak 1, DAH Solar: DHT-M60X10/FS (17)Tak 1, Rauli: Black Nordic Tile Bracket (23)Undercentral (8)Varselmärkning (4)Växelriktare (38)

Allmänt

Godkända kontrollpunkter

3/3

Avtal

Mätprotokoll DC

Strängschema

Batteri

Godkända kontrollpunkter

13/13

Avstånd närliggande objekt

Batteri PE

DC anslutning batterikomponenter

DC anslutning växelriktare

Fastsäkring av produkt

Lutning

Sammansättning av komponenter

Signalkabel batterikomponenter

Signalkabel växelriktare

Skador

Tillgång till batteriet

Uppfästning av kablage

Väderskydd

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7

Anslutningar i brytare

Egenskaper

Identifiering

Infästning

Kabelinföringar

Placering Säkerhetsbrytare

Skada vid brytare

Tak 1, DAH Solar: DHT-M60X10/FS

Godkända kontrollpunkter

16/17

Avstånd till yta

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Klämmornas placering

Klämmornas storlek

Klämmornas överlappning

Kontaktdon

Kopplingslåda böjradie

Panelkablaget böjradie

Panelramar separerade

Punktbelastning

Skador på panel

Skugga

Spänningar i ram

Stress på kontakter

Ej tillgängligt vid besiktning

1/17

Strängförläggning

Tak 1, Rauli: Black Nordic Tile Bracket

Anmärkningar

1/22

5.1 Skador

Inte godkänd

Skador noterade på några få takpannor.

Godkända kontrollpunkter

21/22

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Infästning bärläkt

Infästning bärläkt - vind krok

Infästning skena

Kabeldragning mellan takytor

Kabeluppfästning

Mittklämmor

Placering Skena

Skena låsning

Skena överhäng

Skenskarvar

Snö- och Vindlastberäkning

Snörasskydd

Säkerhetsavstånd

Takgenomföring

Takkrokarnas CC

Väderbeständigt material

Ändklämmor

Undercentral

Godkända kontrollpunkter

6/6

Femledarsystem

Infästning

IP-Klassning

Kabelinföringar

Placering

Skydd mot beröring

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solceller

Missvisande varselmärkning

Varning för backspänning

Varning för likspänning

Växelriktare

Anmärkningar

3/38

8.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är placerad för nära taket.

X3-Hybrid Series User Manual 5.0-15.0kW Version 04 26.07.2023, Sida 28

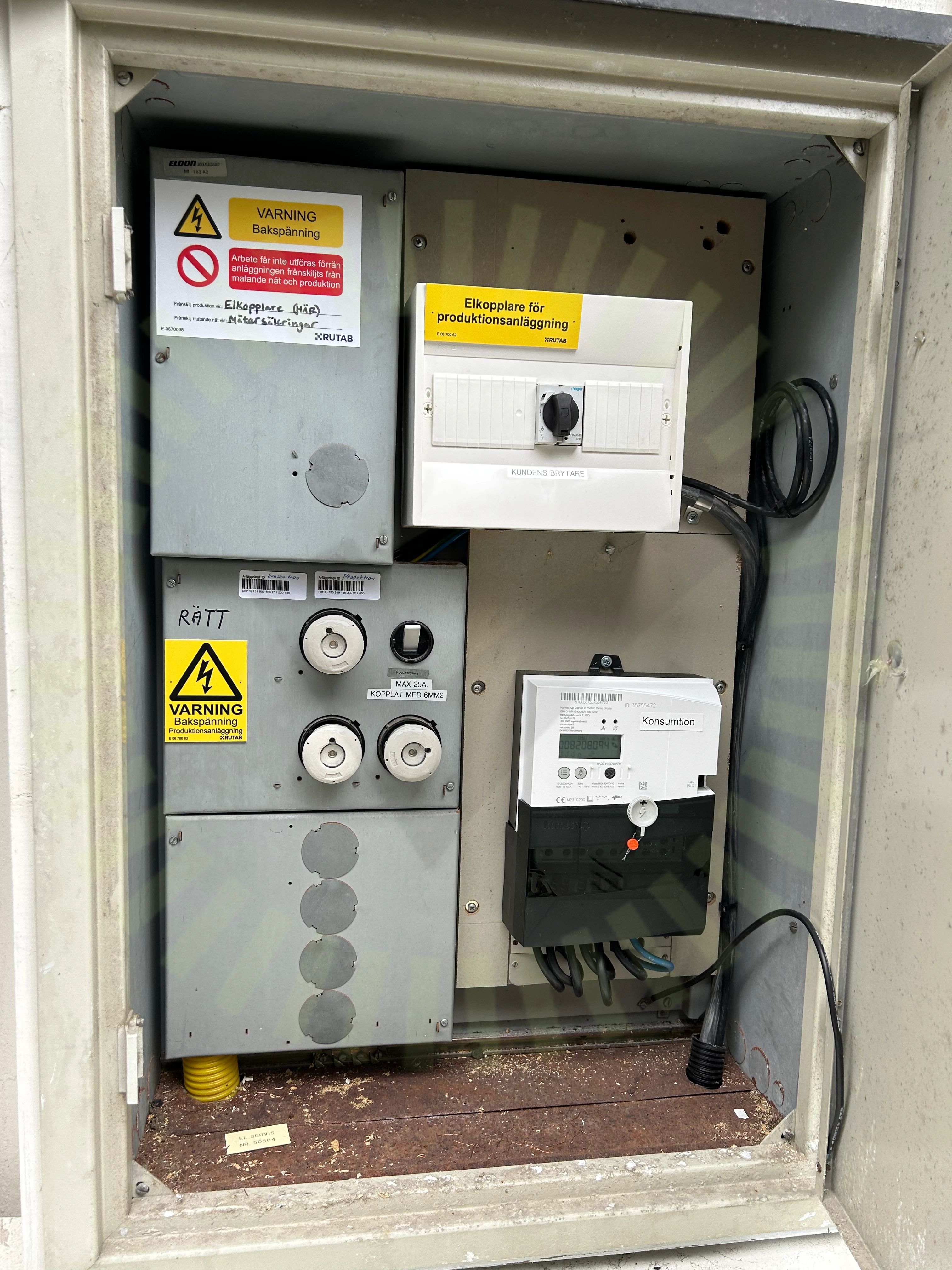

8.2 Dubbel matning

Inte godkänd

Huvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln normalt anses kunna hantera. Ledningsdimensionering för kabeln rekommenderas.

SS 436 40 00 (312.2.1.2 / 512.1.2)

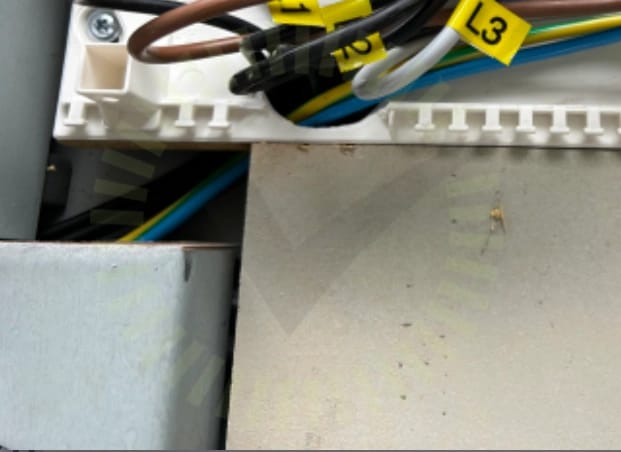

8.3 Enkelisolerade ledare

Inte godkänd

Enkelisolerade ledare ligger öppet mellan kapsling och anslutningspunkt i fasadmätarskåp.

SS 436 40 00 (412.2.2.1)

Godkända kontrollpunkter

35/38

AC kablage förläggning

AC Kablage förläggning

Anslutning av ledare

Anslutning av växelriktare

Avstånd till havet

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

DC Max Spänning

DC Max Ström

DC Min Spänning

Fastsäkring av produkt

Förskruvning

Genomföringar

Huvudsäkring

Identifiering

Infästning

Jordning av chassi

Kabeldimensionering

Kablagets böjradie

Likspänningskomponenter

Max total effekt

Mekanisk påverkan

Placering

Skadat kablage

Skarp kant

Stress på kontakter

Strängdesign

Säkringsdimension

Tillgänglighet

Väderbeständigt material

Väderskydd

Växelriktarens IP klassning
