Besiktningsrapport
9.6
Installation genom
SunBro
Datum
14 februari 2024
Ort
Nödinge, Västra Götalands län
Skenskarvar
Läktinfästning
Kabelinföringar
97% godkända
3% ej godkända
Om installationen
Paneler
Longi: LR5-54HTB
Montagesystem
Weland Stål: Läktfästen
Växelriktare
Huawei: SUN2000 (12-20KTL)-M2
Tillbehör
Undercentral
Installerad av SunBro som har ett högt snittbetyg på 9.8 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3
Avtal
Mätprotokoll DC
Strängschema
Tak 1, Longi: LR5-54HTB
Godkända kontrollpunkter
17/18
Avstånd till hav
Avstånd till yta
Dräneringshål
Förbindelse av kontakter
Föremål mot bakstycke
Förläggning DC kontakter
Klämmornas placering
Klämmornas överlappning
Kontaktdon
Kopplingslåda böjradie
Panelkablagets böjradie
Panelramar separerade
Punktbelastning
Skador på panel
Skugga
Spänningar i ram
Stress på kontakter
Ej tillgängligt vid besiktning
1/18
Strängförläggning
Tak 1, Weland Stål: Läktfästen
Anmärkningar
2/23

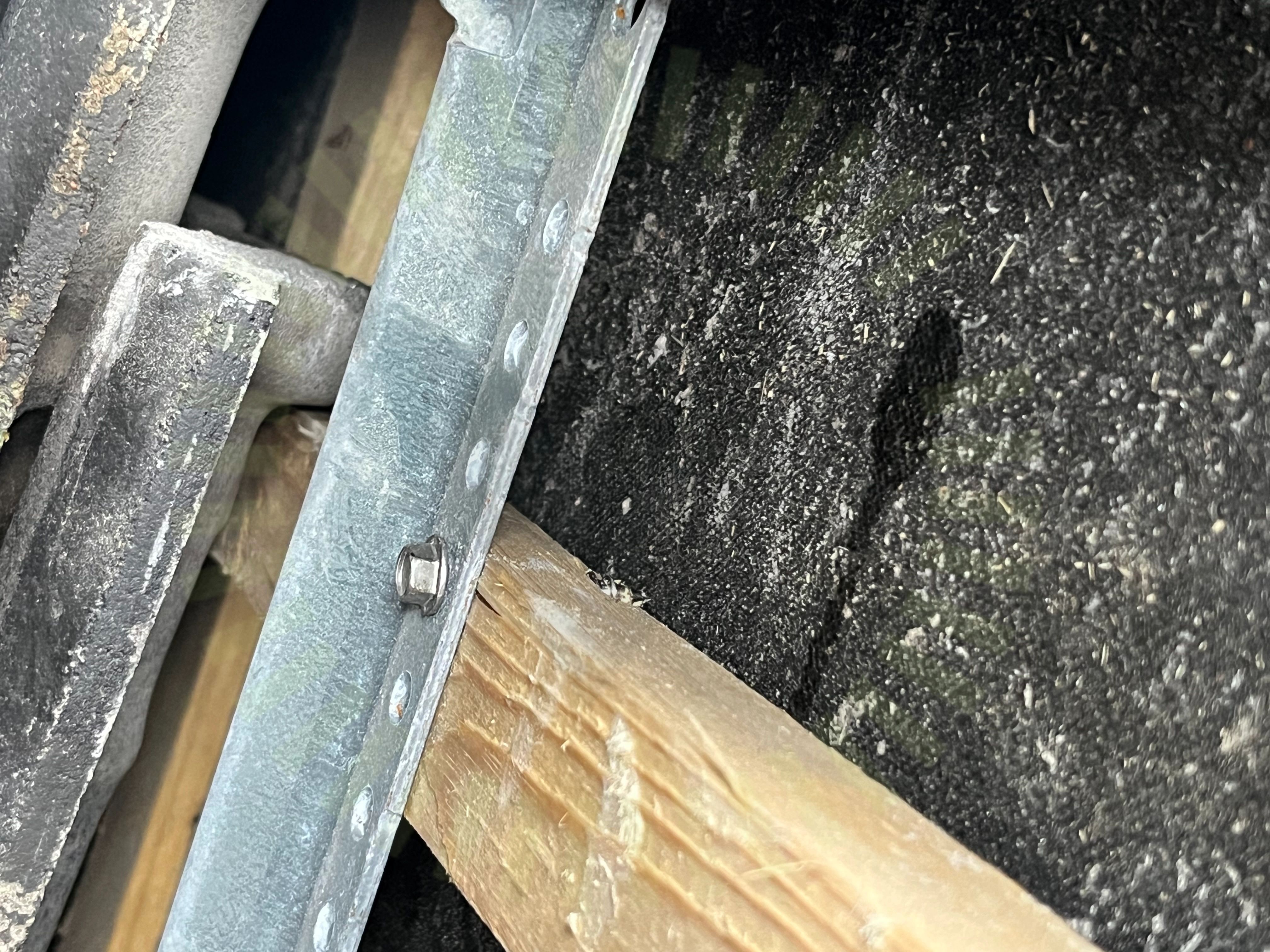

3.1 Läktinfästning
Inte godkänd
Infästning är inte korrekt utförd. Läkten har spruckit och skruven är för nära kanten.
MA5104. Sid 1 (1) | Version 4 - 221101
3.2 Skenskarvar
Inte godkänd
Skruvar saknas för skenskarv.
MA5104. Sid 1 (1) | Version 4 - 221101
Godkända kontrollpunkter
21/23
DC kabel förläggning
Främmande material
Föremål mellan skena och panelram
Kabeldragning mellan takytor
Kabeluppfästning
Klämmor rätt förläggning
Mittklämmor
Placering
Skador
Skenornas infästning
Skenornas överhäng
Skenors avstånd till varandra
Skenskarvar korslager
Snö- och Vindlastberäkning
Takgenomföring
Takkrokarnas CC
Tvådelad Takkrok
Underbyggnad
Underliggande takpanna
Väderbeständigt material
Ändklämmor skena
Undercentral
Anmärkningar
1/6

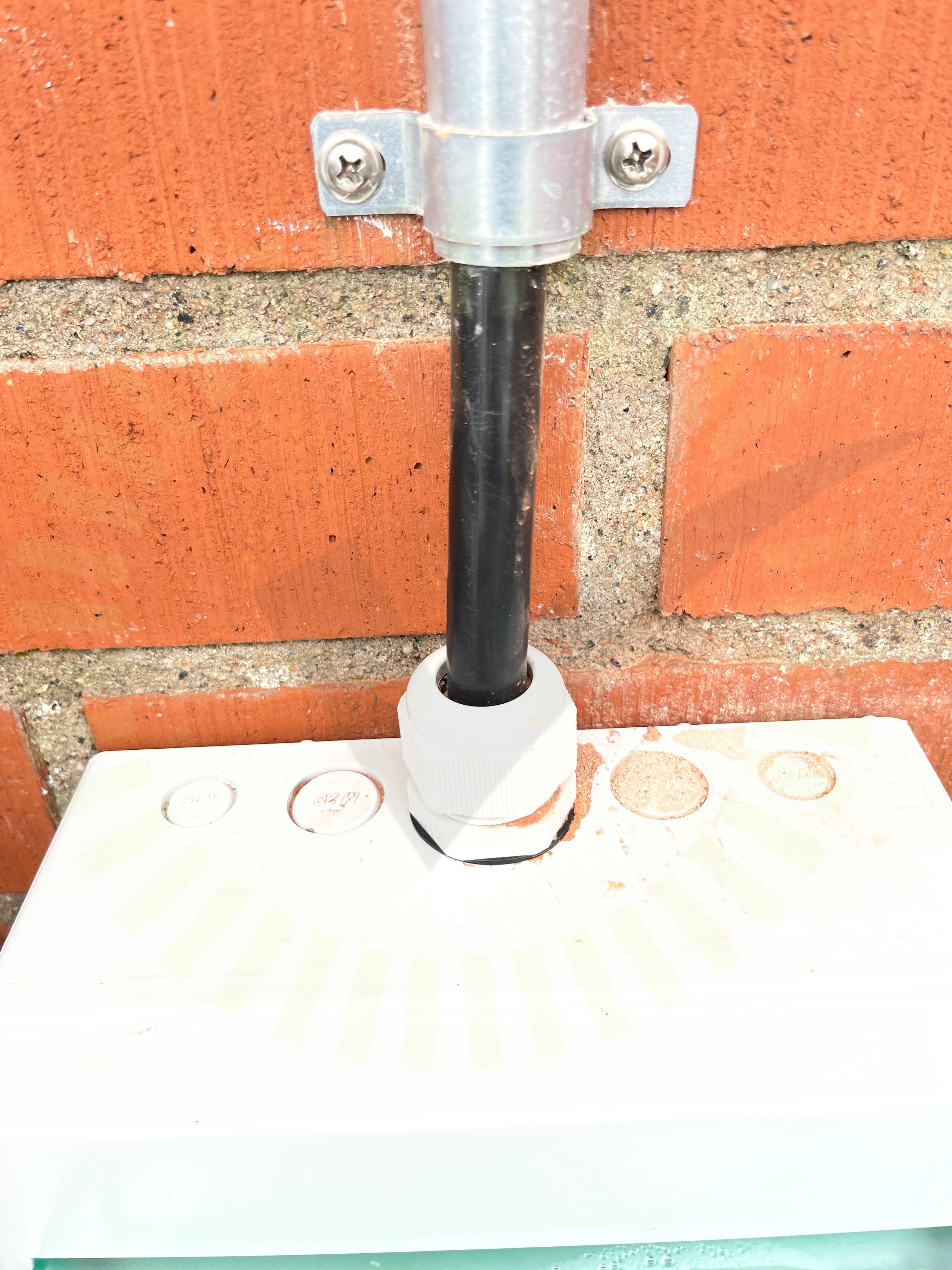

4.1 Kabelinföringar
Inte godkänd
Förskruvning inte korrekt åtspänd och håller inte runt kabeln.
Godkända kontrollpunkter
5/6
Femledarsystem
Infästning
IP-Klassning
Placering
Skydd mot beröring
Varselmärkning
Godkända kontrollpunkter
4/4
Informering av solceller
Missvisande varselmärkning
Varning för backspänning
Varning för likspänning
Växelriktare
Godkända kontrollpunkter
38/38
AC kablage förläggning
AC Kablage förläggning
Anslutning av ledare
Anslutning av växelriktare
Avstånd närliggande objekt
Avstånd till havet
Bakomliggande material
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Kontakter
DC Kontakter förskruvning
DC Max Spänning
DC Max Ström
DC Min Spänning
Dubbel matning
Enkelisolerade ledare
Fastsäkring av produkt
Förskruvning
Genomföringar
Huvudsäkring
Identifiering
Infästning
Jordning av chassi
Kabeldimensionering
Kablagets böjradie
Likspänningskomponenter
Mekanisk påverkan
Placering
Skadat kablage
Skarp kant
Stress på kontakter
Strängdesign
Säkringsdimension
Tillgänglighet
Väderbeständigt material
Väderskydd
Växelriktarens IP klassning
