Besiktningsrapport

8.5

Installation av
1KOMMA5°
Datum
25 september 2023
Ort
Vällingby, Stockholms län

Föremål mot bakstycke

Föremål mot bakstycke

Stress på kontakter

Stress på kontakter

Fästens placering

Fästens placering

+ 4

+ 4
86% godkända
14% ej godkända

Om installationen

Paneler

DMEGC: DM(XXX)M10-54HBB/-V

Optimerare

SolarEdge: S-Serie

Montagesystem

Weland Stål: Falsfäste

Växelriktare

SolarEdge: SE3K-10K

Tillbehör

Säkerhetsbrytare AC

1KOMMA5°

Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt

Godkända kontrollpunkter
3/3
Avtal
Mätprotokoll DC
Strängschema

Säkerhetsbrytare AC

Godkända kontrollpunkter
8/8
Anslutning
Böjradie
Egenskaper
Förskruvningar
Identifiering
Infästning
Placering
Yttre påverkan

Tak 1, DMEGC: DM(XXX)M10-54HBB/-V

Anmärkningar
4/15

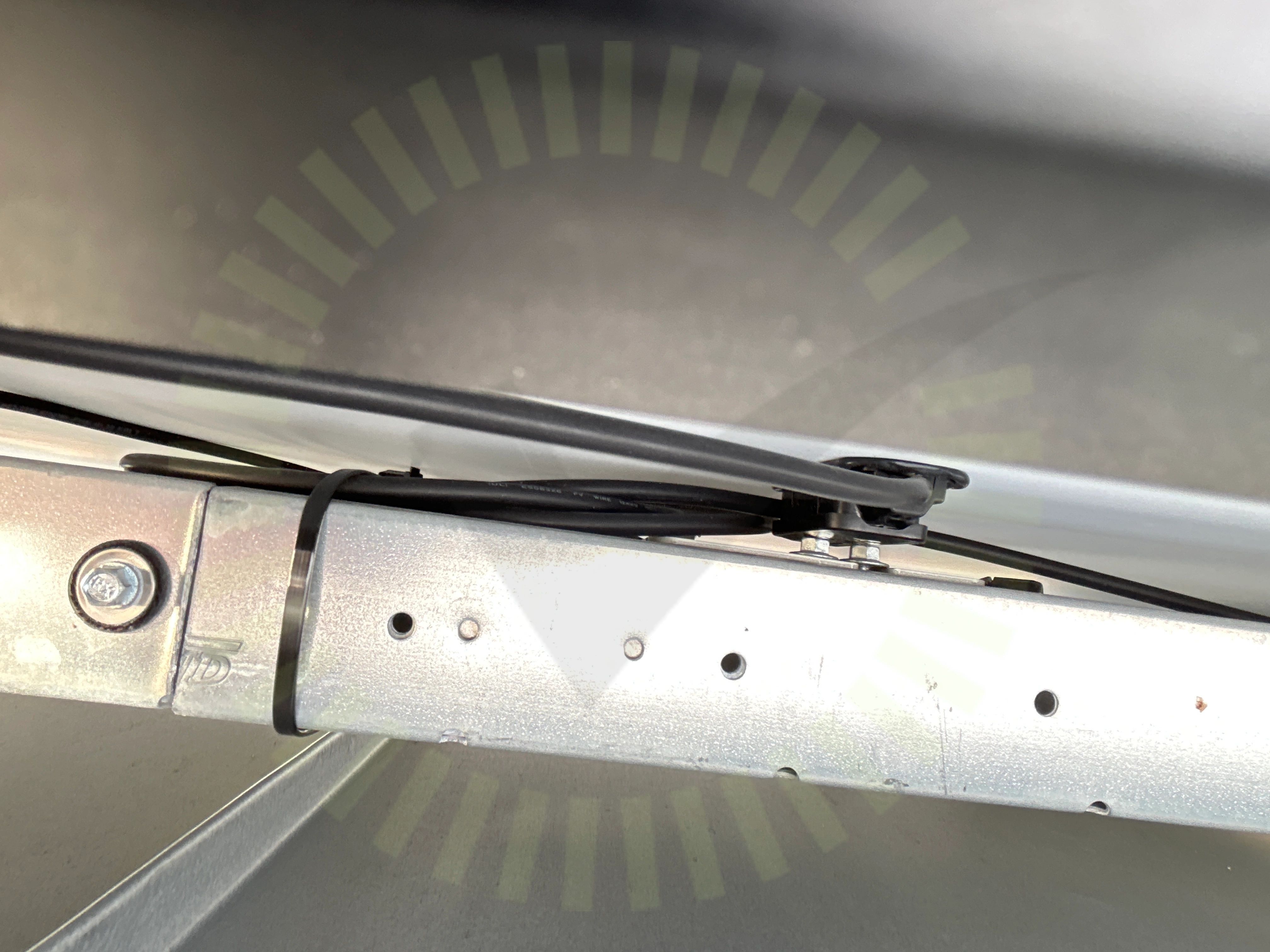

Föremål mot bakstycke
3.1 Föremål mot bakstycke

Inte godkänd

Föremål skaver mot panelens undersida.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202301, Sida 4

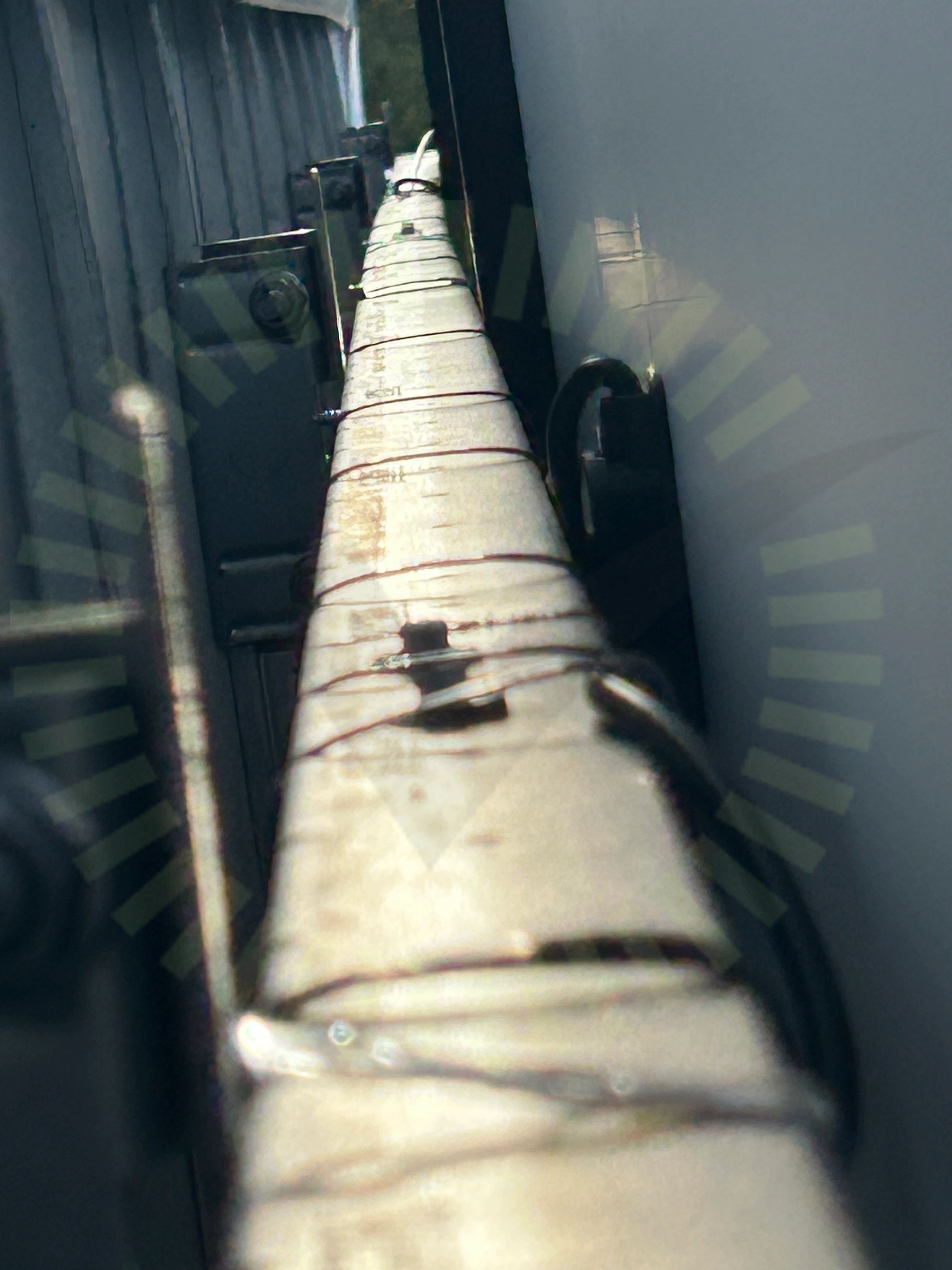

Panelkablagets böjradie
3.2 Panelkablagets böjradie

Inte godkänd

Kablagets böjradie är för skarp ut från kopplingslådan.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202301, Sida 7
Fästens placering
3.3 Fästens placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202301, Sida 11
Stress på kontakter
3.4 Stress på kontakter

Inte godkänd

Kontakt ej dragavlastad.

SS 436 40 00, 712.526
Godkända kontrollpunkter
11/15
Dräneringshål
Förbindelse av kontakter
Klämmans överlappning
Klämmornas storlek
Kontaktdon
Panelramar separerade
Punktbelastning
Skador på panel
Skugga
Spänningar i ram
Strängförläggning

Tak 1, SolarEdge: S-Serie

Godkända kontrollpunkter
5/5
Dragavlastade
Fastsäkring av produkt
Kompatibilitet
Kontakter
Placering

Tak 1, Weland Stål: Falsfäste

Anmärkningar
7/19

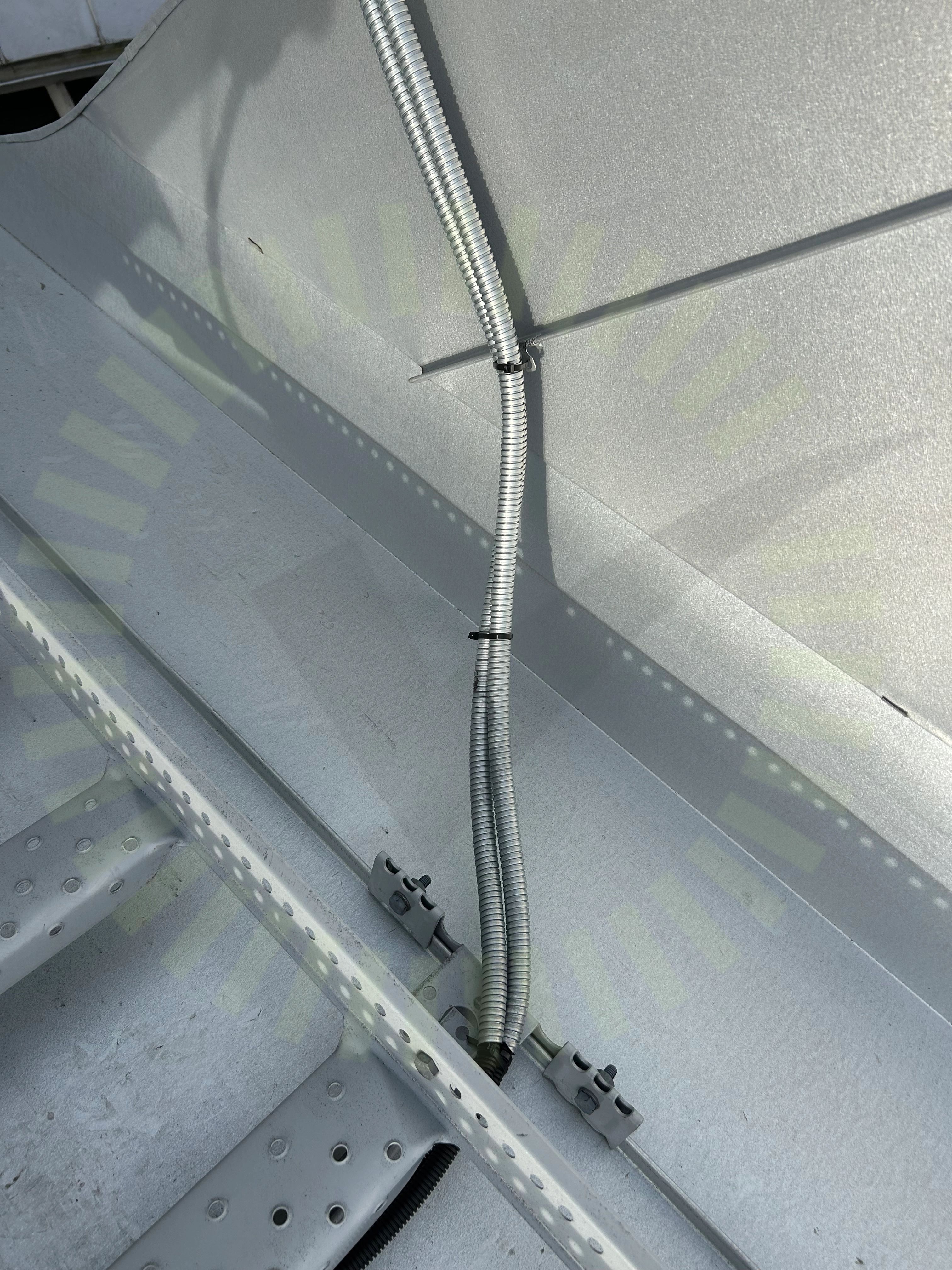

DC kabel förläggning
5.1 DC kabel förläggning

Inte godkänd

Kablage är inte tillförlitligt uppfäst.

5.2 Falsfästenas CC

Inte godkänd

Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt. Upmätt 180cm.

MA5101 Sid 1 (1) | Version 4 - 221219

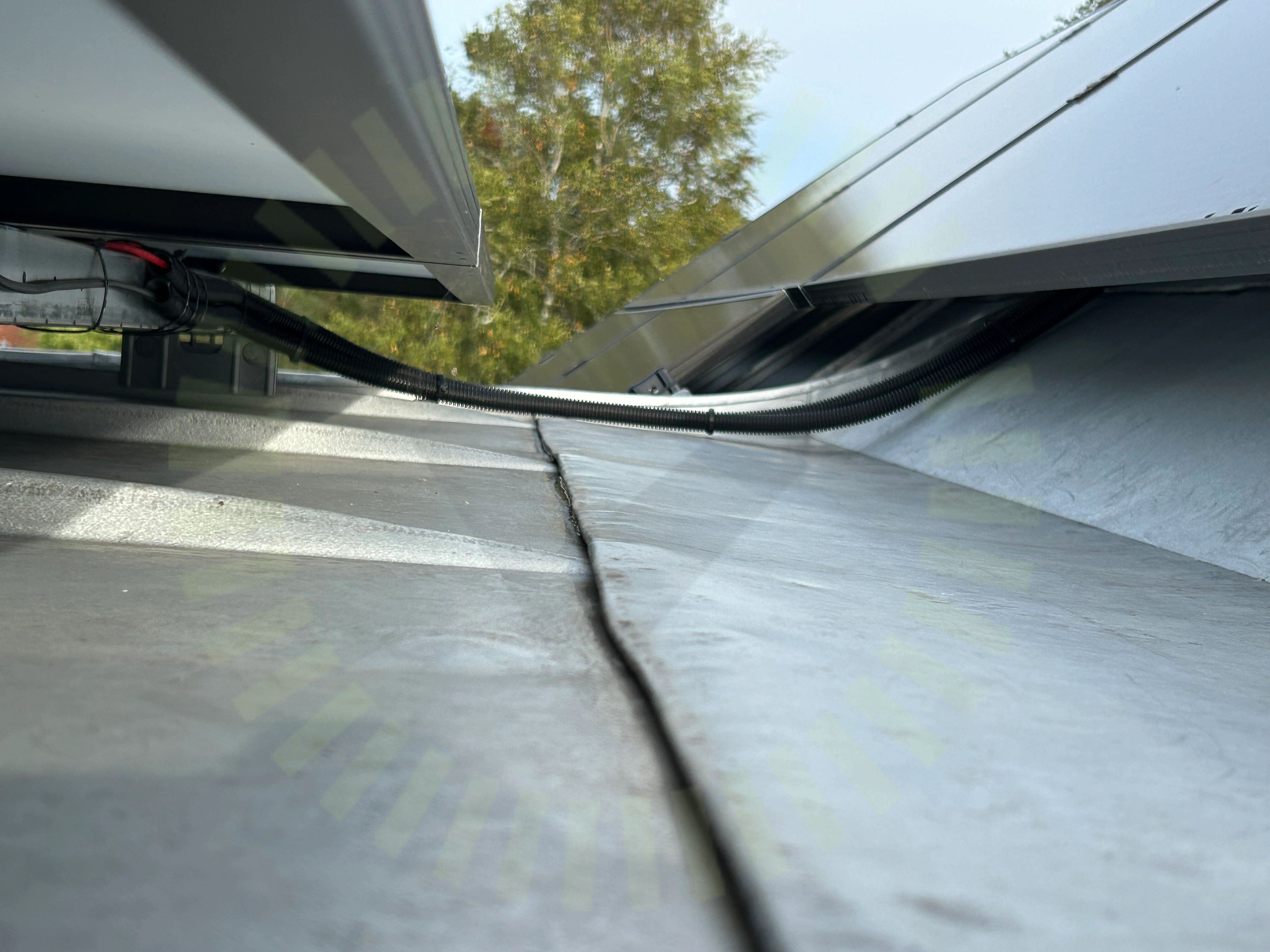

Kabeldragning mellan takytor
5.3 Kabeldragning mellan takytor

Inte godkänd

Kabeldragning mellan takytor är inte fastsäkrad.

SS 436 40 00 (712.522.101)

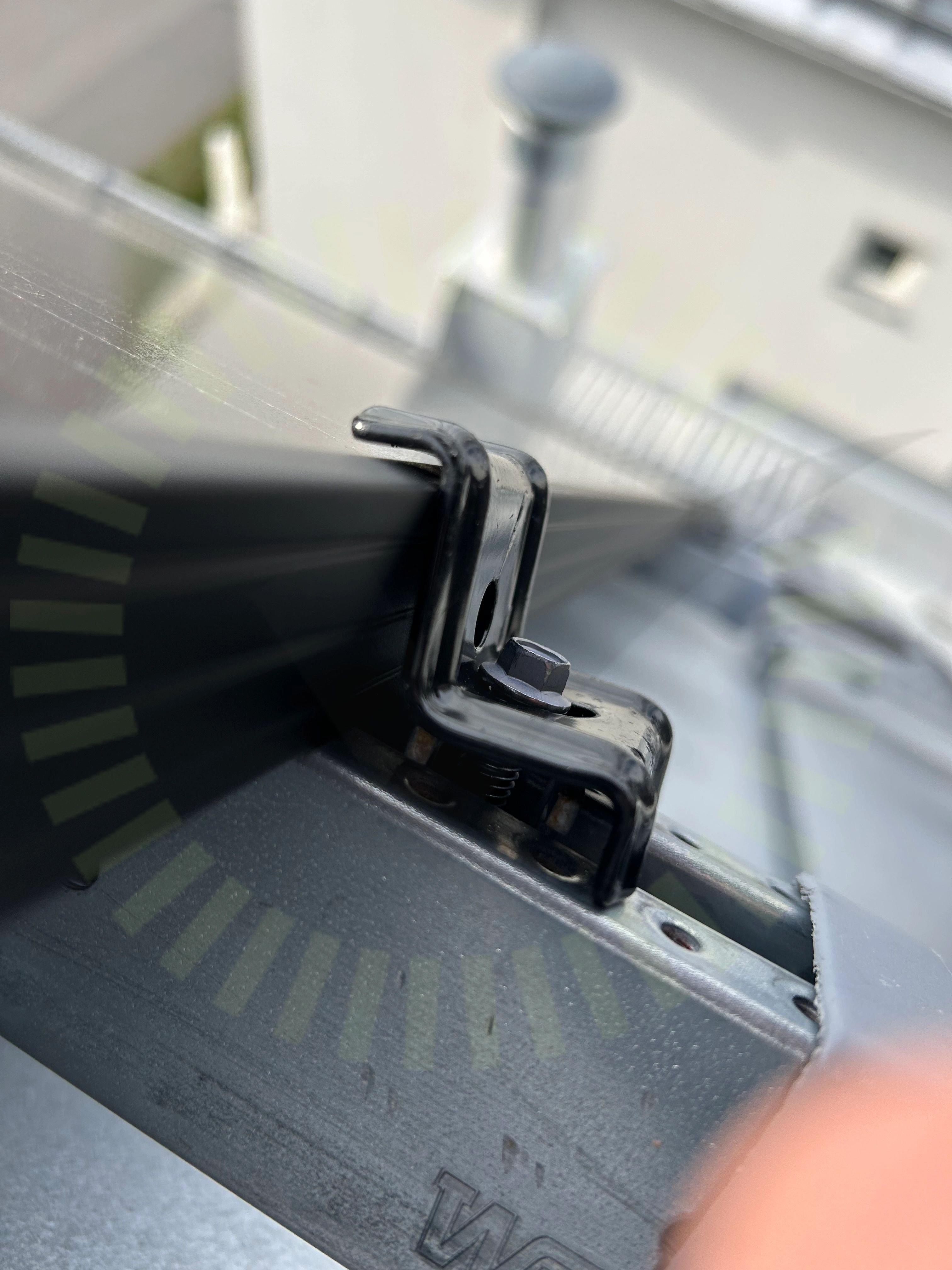

Klämmor rätt förläggning
5.4 Klämmor rätt förläggning

Inte godkänd

Klämman är inte korrekt monterad.

MA5111 Sid 1 (1) | Version 4 - 221117
5.5 Skenors avstånd till varandra

Inte godkänd

En lastberäkning saknas. Underlag att kontrollera skenornas avstånd till varandra är inte tillgängligt.

Snö- och vindlastberäkning
5.6 Snö- och Vindlastberäkning

Inte godkänd

Korrekt lastberäkning saknas vid besiktning. Den överlämnade lastberäkningen är för ett annat montagesystem.

Tillverkarens montageanvisningar
5.7 Underbyggnad

Inte godkänd

Lastberäkning saknas. Kontroll av underbyggnad mot beräknade laster inte möjligt.

Produktdatablad solpanelsfäste PD5102 | Version 3 - 230118 | Sid 1 (1)
Godkända kontrollpunkter
12/19
Falsinfästning
Främmande material
Föremål mellan skena och panelram
Kabeluppfästning
Mittklämmor
Placering
Skador
Skenornas infästning
Skenornas överhäng
Skenskarvar
Väderbeständigt material
Ändklämmor skena

Varselmärkning

Godkända kontrollpunkter
5/5
Informering av solceller
Missvisande varselmärkning
Tillförlitligt fäst
Varning för backspänning
Varning för likspänning

Växelriktare

Anmärkningar
1/31

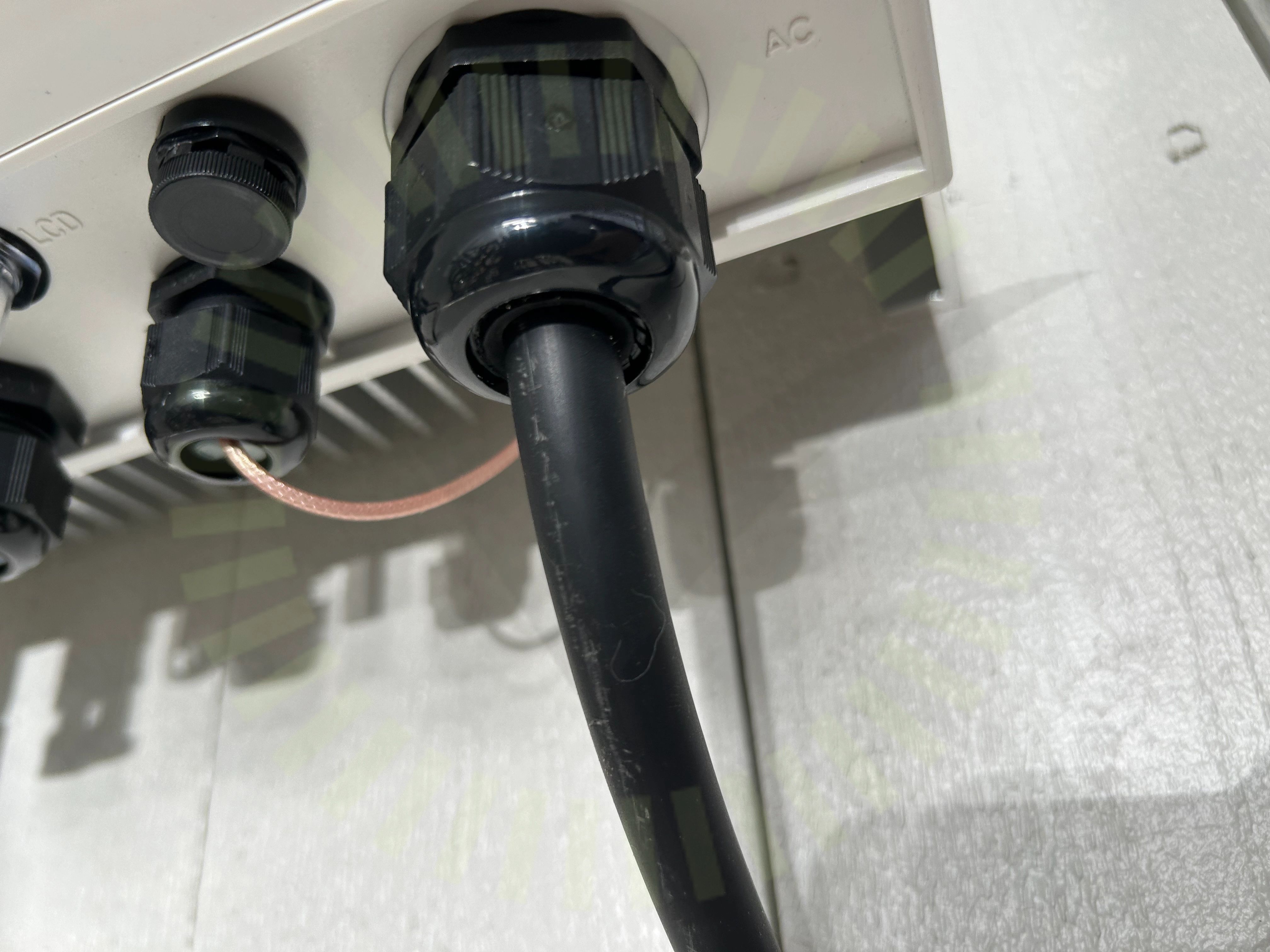

Förskruvning
7.1 Förskruvning

Inte godkänd

Förskruvning håller inte om kabeln.

Solaredge: Installation Guide Three Phase System with SetApp Configuration For Europe Version 1.7, Sida 30
Godkända kontrollpunkter
30/31
AC Anslutning Växelriktare
AC Böjradie
AC Kablage förläggning
Anslutning av ledare
Avstånd närliggande objekt
Avstånd till havet
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
Dubbel matning
Enkelisolerade ledare
Fastsäkring av produkt
Huvudsäkring
Identifiering
Infästning
Kabeldimensionering
Likspänningskomponenter
Mekanisk påverkan
Skadat kablage
Skarp kant
Stress på kontakter
Strängdesign
Säkringsdimension
Tillgänglighet
Tätningsinsatts
Vinkel
Väderbeständigt material
Växelriktare direkt solljus
Växelriktarens IP klassning
Växelriktarens kontakter
