Besiktningsrapport

9.2

Installation genom

Elteknik i Lund

Datum

22 september 2023

Ort

Klågerup, Skåne län

Klämmornas placering

Mittklämmor

Klämmornas storlek

+ 4

90% godkända10% ej godkända

Om installationen

PanelerAstronergy: CHSM54M(BL)-HC

MontagesystemESDEC Lutande Panntak

VäxelriktareSolis: S5-GR3P(3-20)K

Installerad av Elteknik i Lund som har ett medelhögt snittbetyg på 8.2 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/4

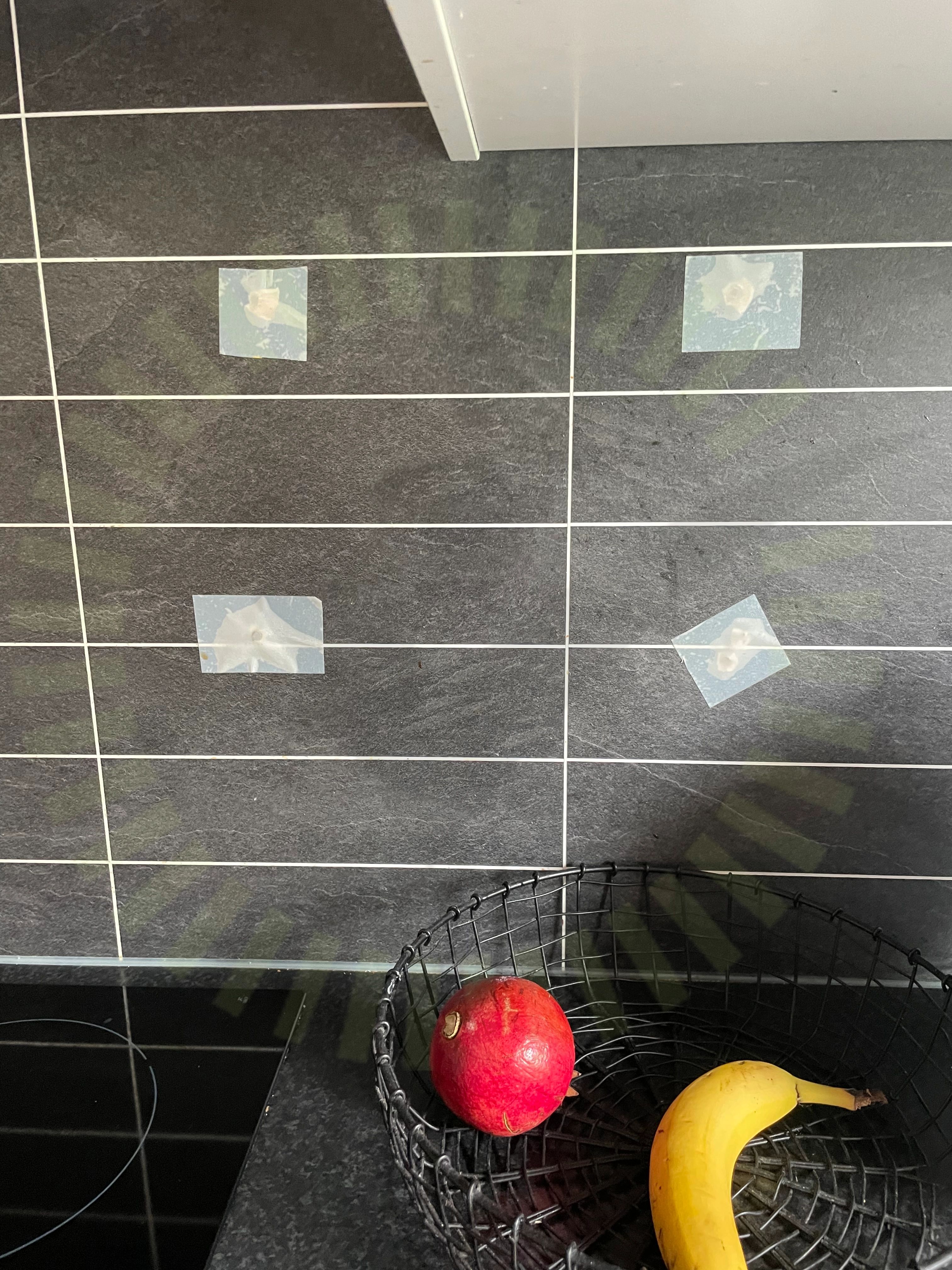

1.1 Skador: Kakel i kök

Inte godkänd

Vid montering av växelriktare på fasadvägg har man inte tagit hänsyn till längd på montageskruvar, detta har orsakat skador på kakel/vägg i kök.

Godkända kontrollpunkter

3/4

AvtalMätprotokoll DCSträngschema

Tak 1, Astronergy: CHSM54M(BL)-HC

Anmärkningar

2/16

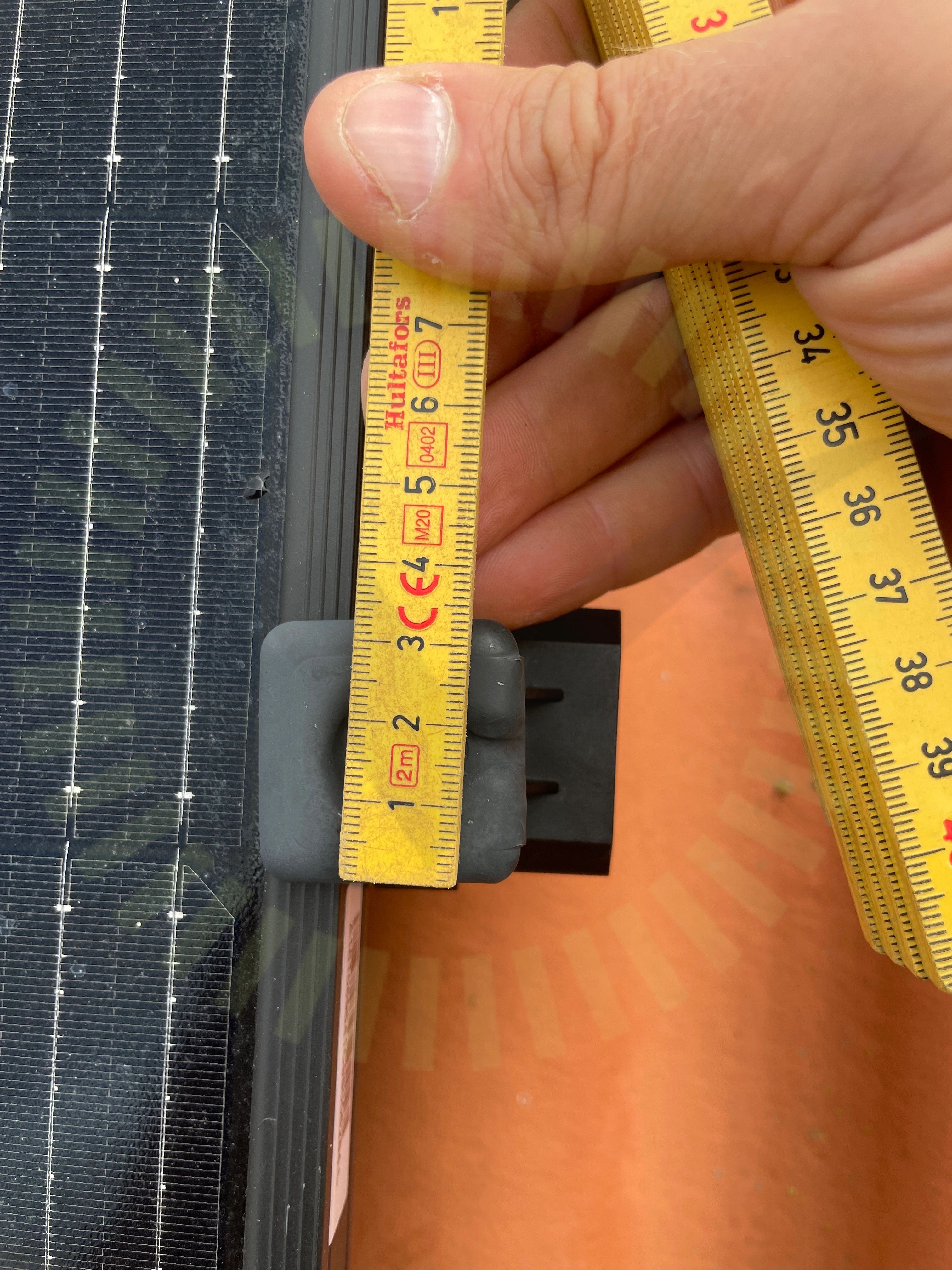

2.1 Klämmornas storlek

Inte godkänd

Montagesystemets fästen är för små för att användas med den valda panelen.

Astronergy Crystalline Silicon PV Module Installation Manual. Rev 1.1, June 2023, Sida 15

2.2 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

Astronergy Crystalline Silicon PV Module Installation Manual. Rev 1.1, January 2023, Sida 16

Godkända kontrollpunkter

13/16

Avstånd till ytaDräneringshålFöremål mot bakstyckeKlämmornas överlappningKontaktdonPanelkablagets böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Ej tillgängligt vid besiktning

1/16

Förbindelse av kontakter

Tak 1, ESDEC Lutande Panntak

Anmärkningar

1/25

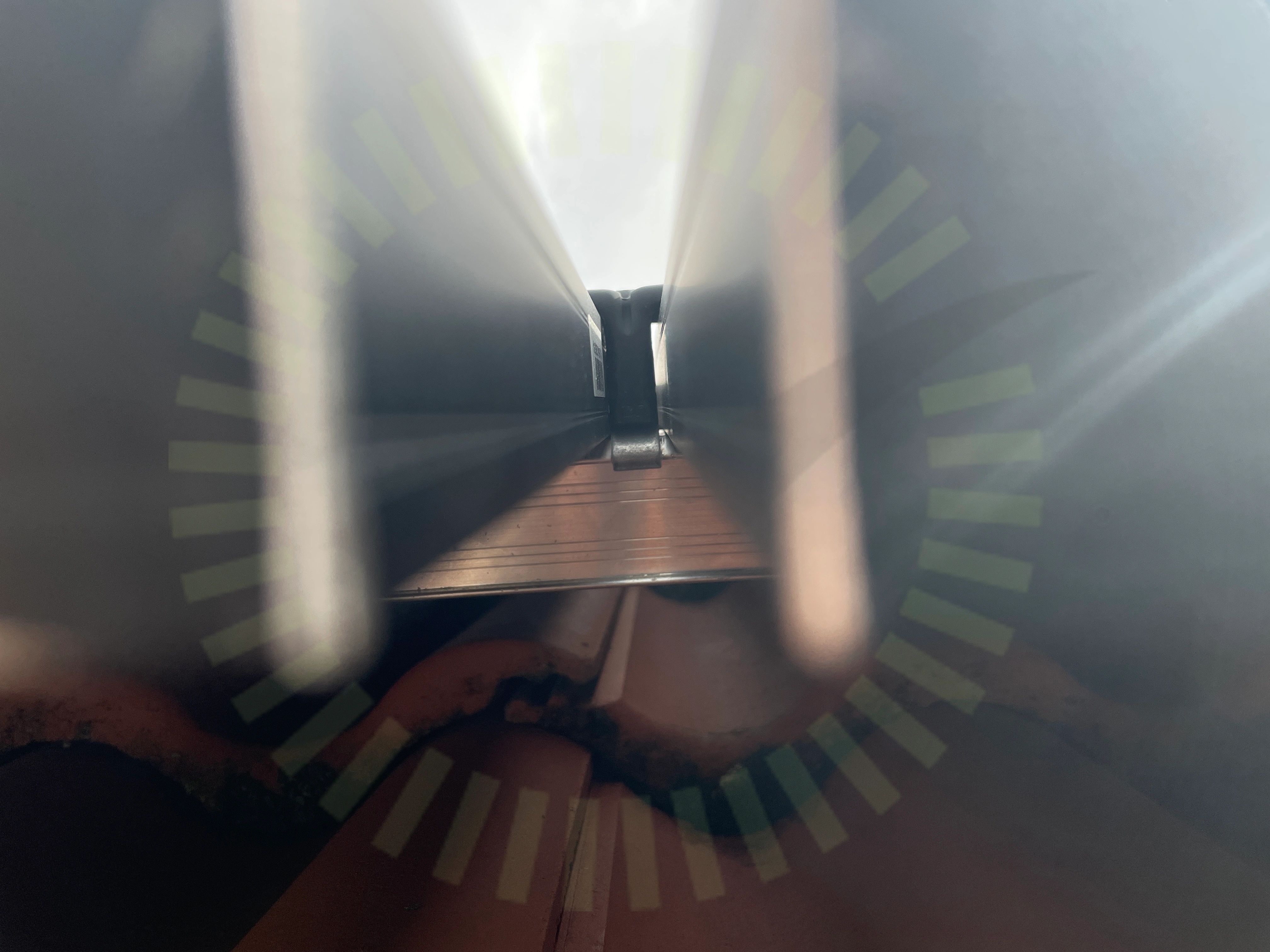

3.1 Mittklämmor

Inte godkänd

Panel ligger inte dikt an mittklämma.

Godkända kontrollpunkter

24/25

DC kabel förläggningDräneringskanalFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaLäktinfästningPanelstorlekSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakets lutningTakgenomföringTakkrokarnas CCTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor

Varselmärkning

Anmärkningar

1/5

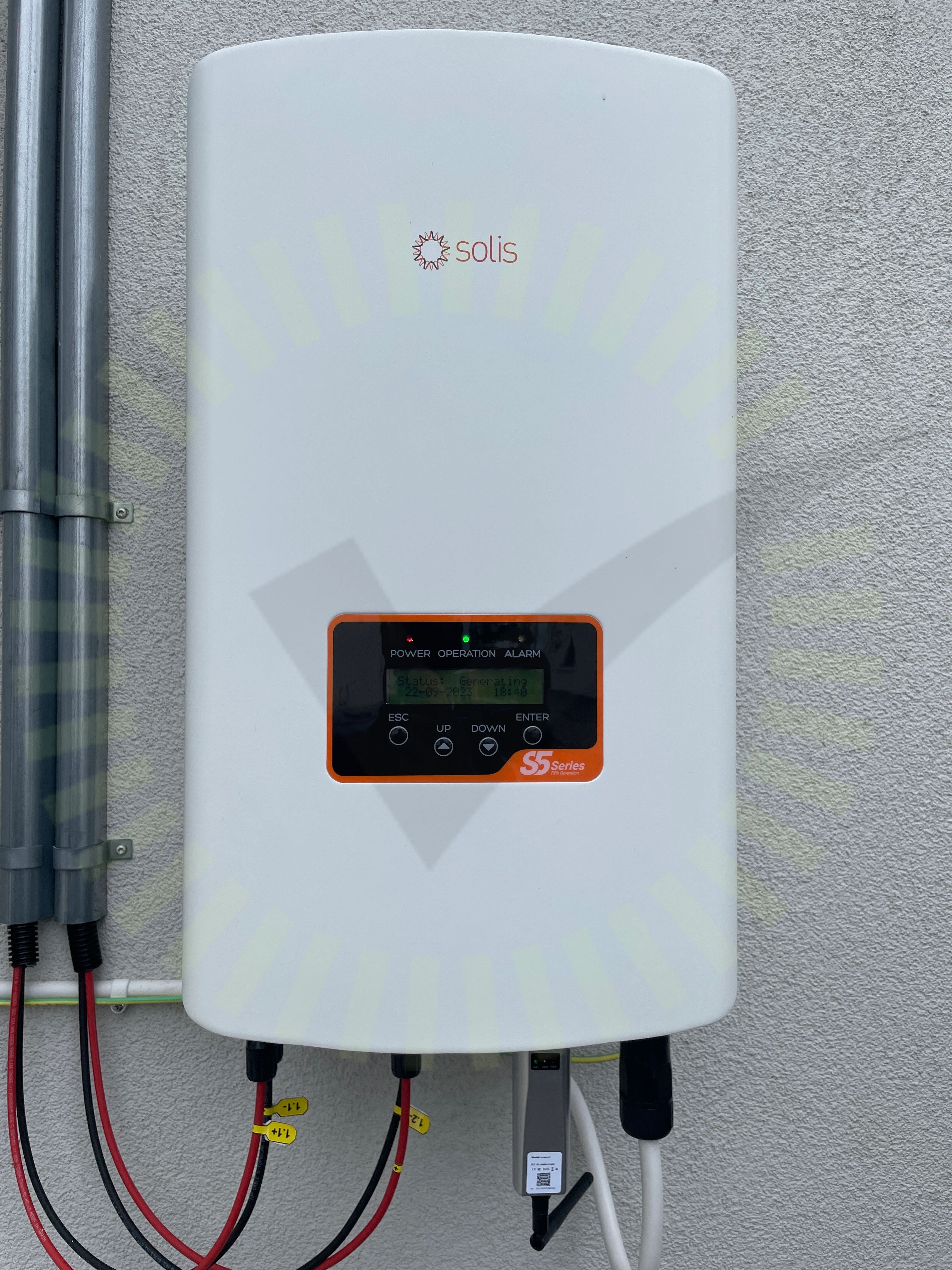

4.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

4/5

Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänning

Växelriktare

Anmärkningar

4/34

5.1 AC Kablage förläggning

Inte godkänd

Infästningspunkter för AC kablage är inte gjord med lämpliga mellanrum.

SS 436 40 00 (522.8.4)

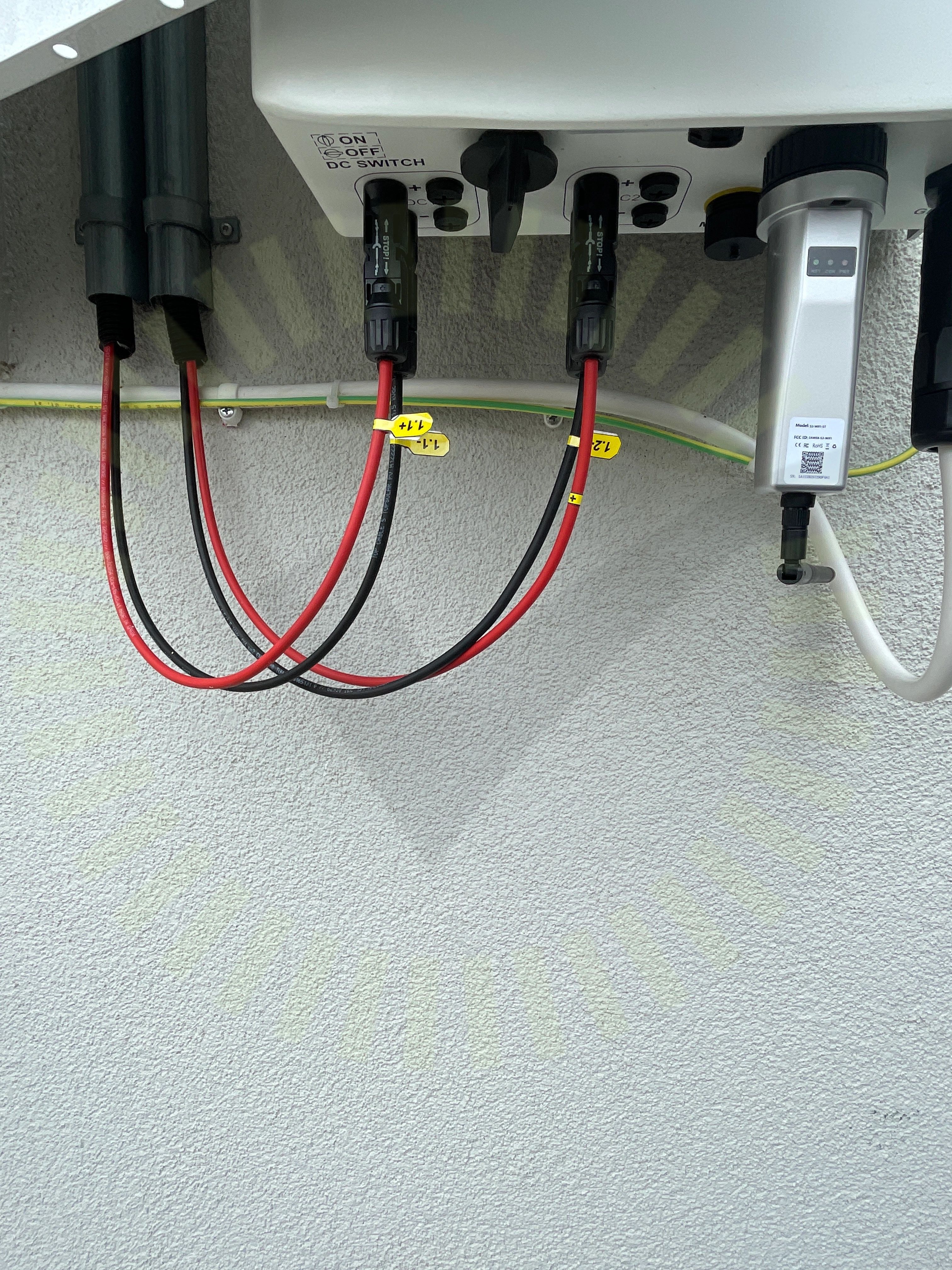

5.2 DC Kontakter

Inte godkänd

Kontakter får ej bottnas.

SEK handbok 444 utgåva 4, 712.526, sida 592

5.3 Dubbel matning

Inte godkänd

Stigare till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln normalt anses kunna hantera. Ledningsdimensionering för kablen rekommenderas.

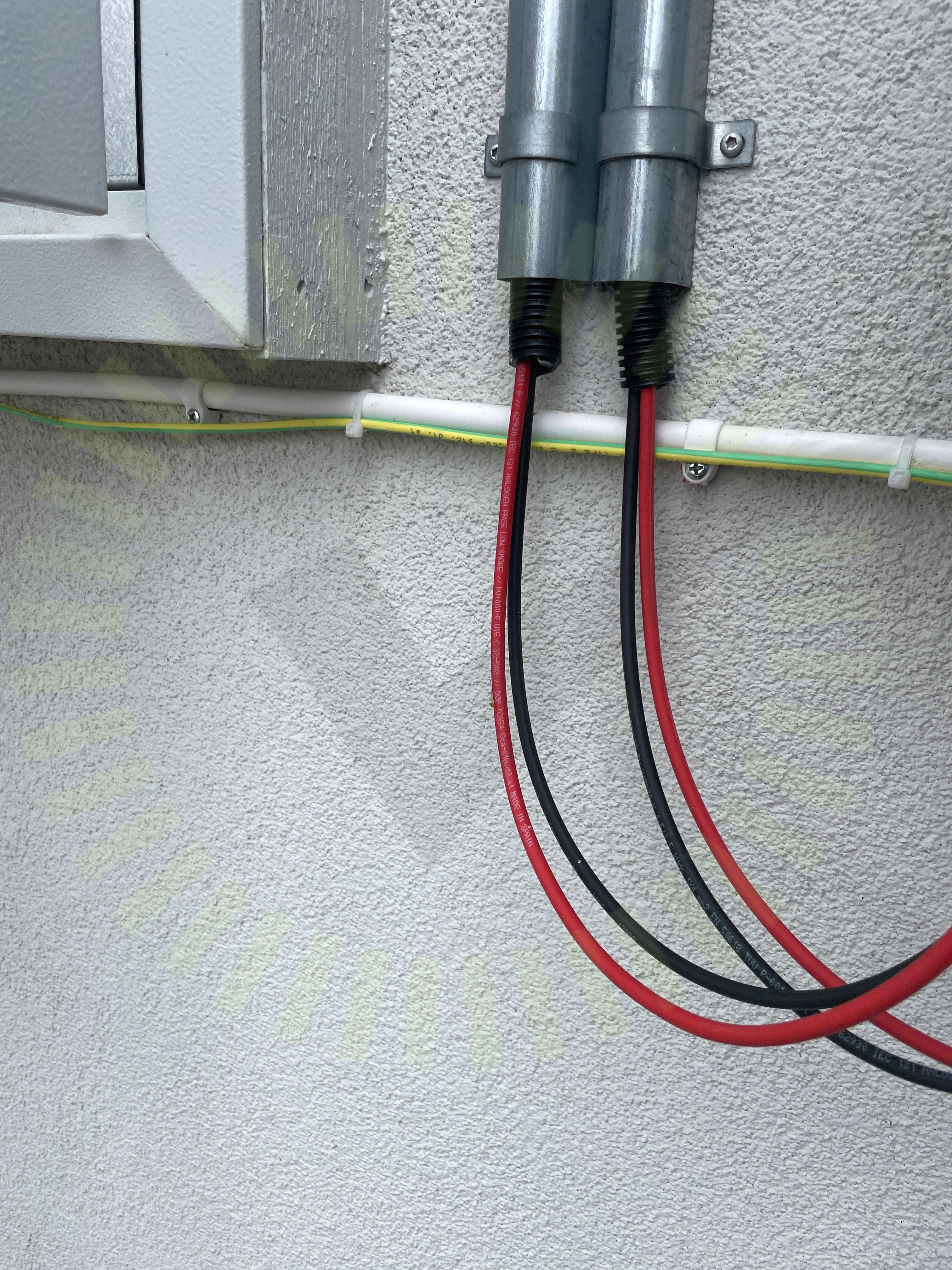

5.4 Väderbeständigt material

Inte godkänd

Använt material ej väderbeständigt.

Godkända kontrollpunkter

30/34

AC Anslutning VäxelriktareAC BöjradieAnslutning av ledareAvstånd närliggande objektDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Max SpänningDC Max StrömDC Min SpänningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringLikspänningskomponenterMax total effektMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäxelriktarens IP klassning
