Institutet för Solenergikvalitet

Besiktningsrapport

8.8
x

Installation genom

Svea Solar

Datum

27 december 2022

Ort

Mariestad, Västra Götalands län
Skena överhäng
Infästning skena
Kabeluppfästning
91% godkända9% ej godkända

Om installationen

PanelerTrina: Vertex DE09.05
MontagesystemESDEC Lutande tegeltak
VäxelriktareHuawei: SUN2000-(3KTL-10KTL)-M1
Svea Solar

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

ESDEC Lutande tegeltak

Anmärkningar

4/27
Infästning skena

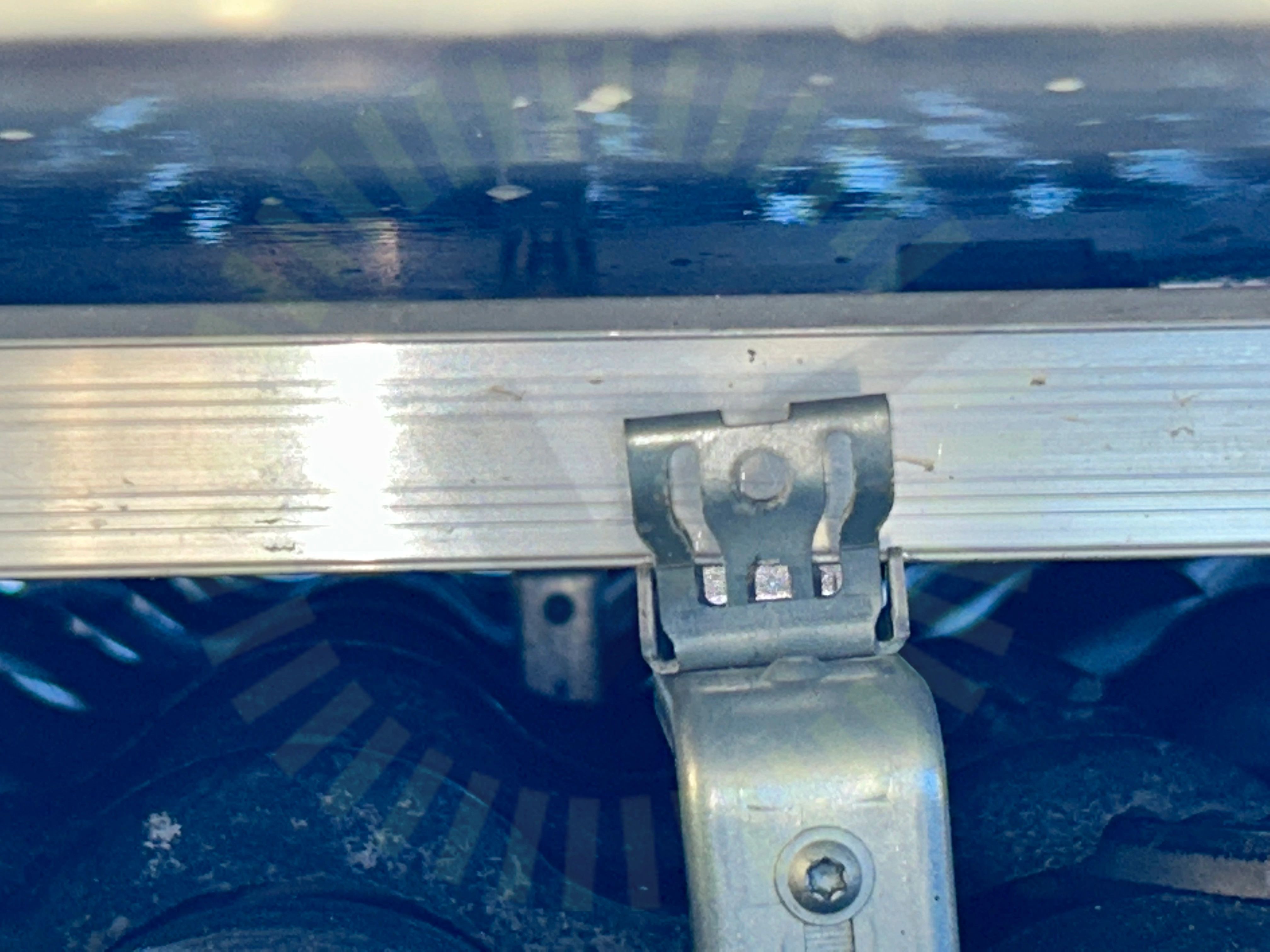

1.1 Infästning skena

Inte godkänd

Skenan är inte installerad enligt tillverkarens anvisningar.

BRUKSANVISNING för MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Sid 10
Kabeluppfästning

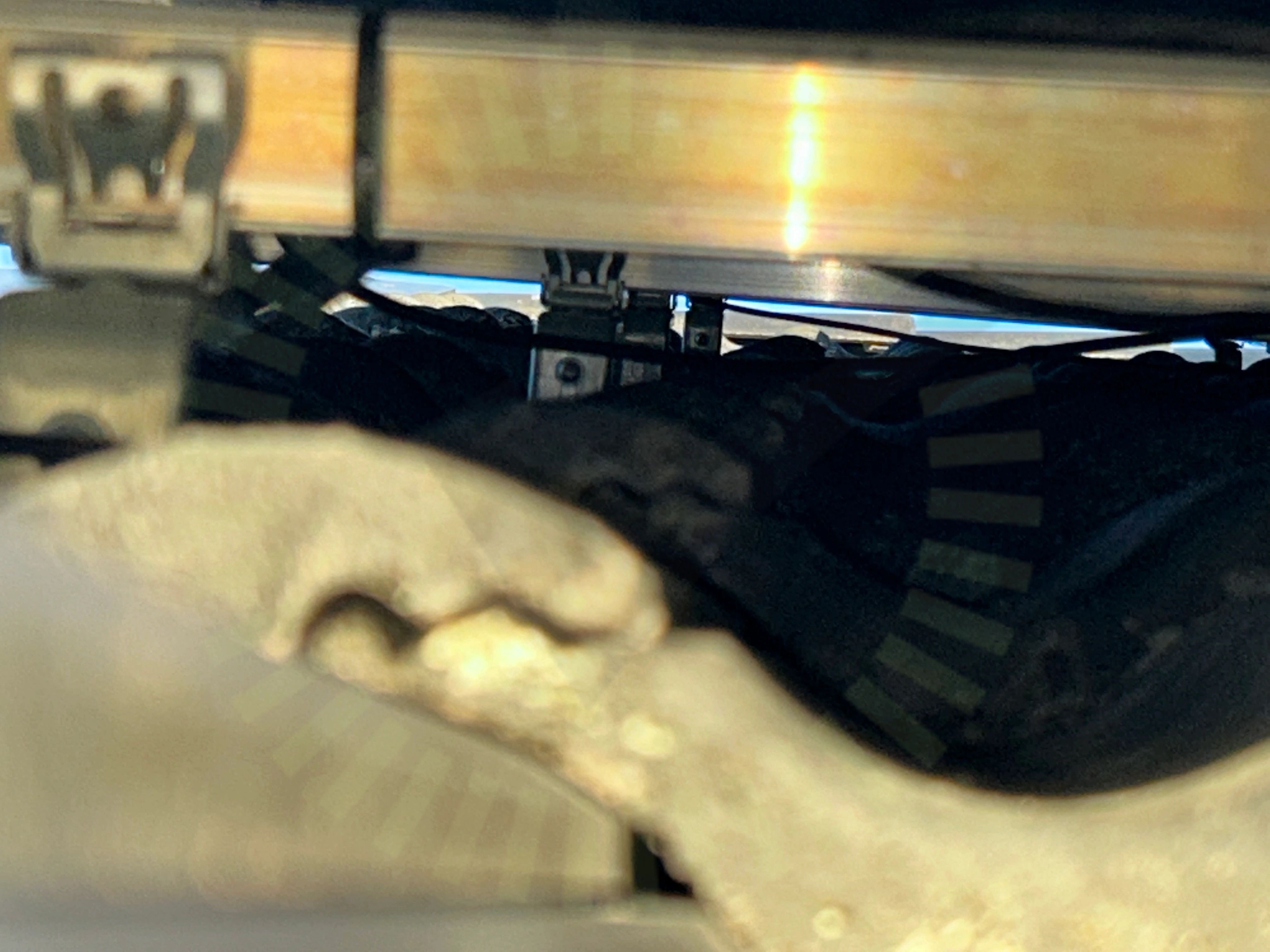

1.2 Kabeluppfästning

Inte godkänd

DC-kablar hänger på flera ställen på taket.

SS 436 40 00 (712.521.101 och 522.8.4)
Skena överhäng

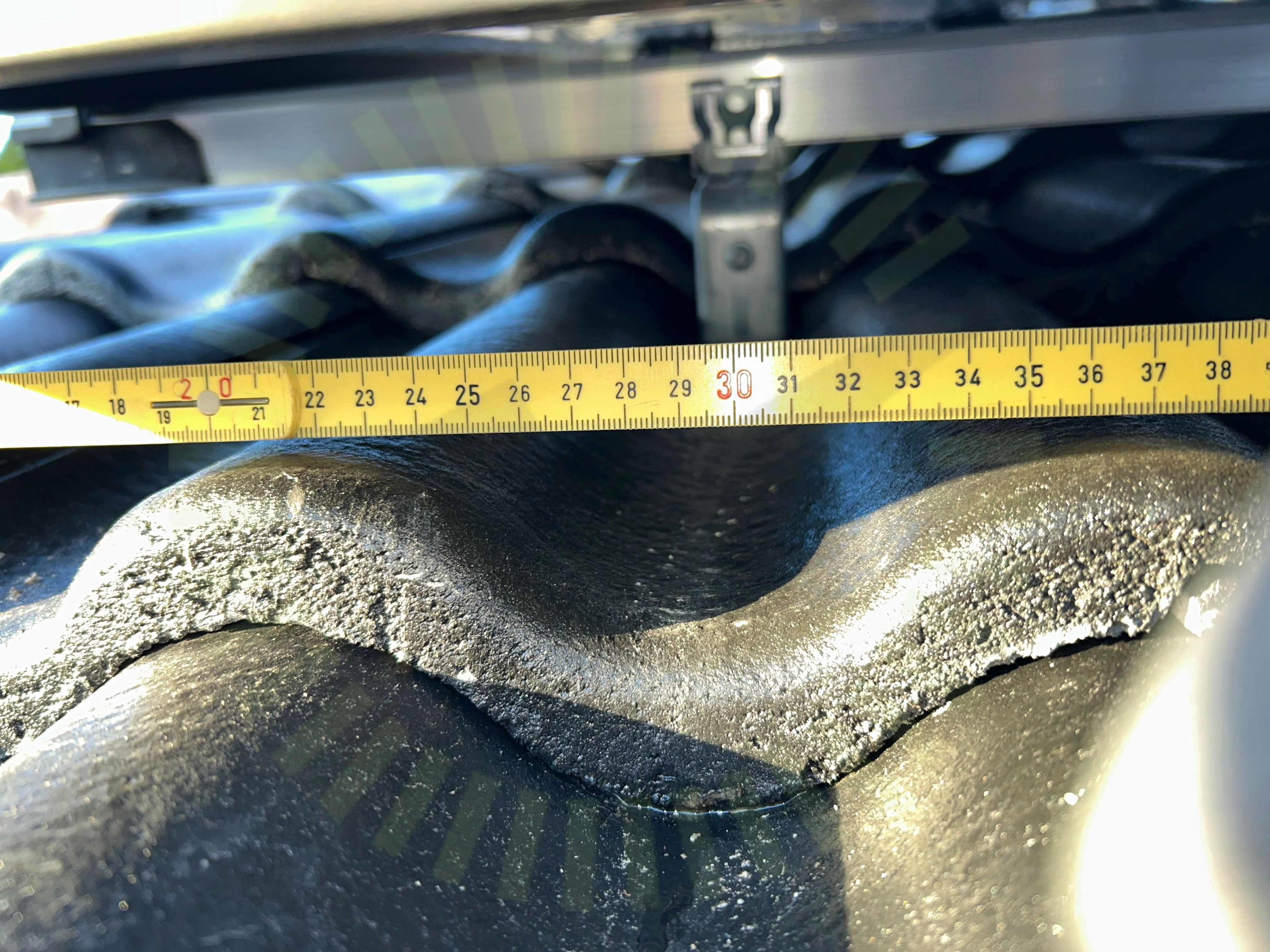

1.3 Skena överhäng

Inte godkänd

Överhänget stämmer inte överens med tillverkarens anvisningar. Uppmätt värde: 30cm

BRUKSANVISNING för MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Sid 10

1.4 Snö- och Vindlastberäkning

Inte godkänd

Snö- & vindlastberäkning stämmer inte överens med verkligheten. Angiven bredd på hustaket är 8 meter, verklig bredd är närmare 6 meter. Angiven bredd på garagetaket är 8 meter, verklig bredd är närmare 4 meter.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

23/27
Anpassade takpannorAvstånd mellan takkrokarFrämmande materialFörstärkningsskruvKlämräckvidd för ställbart fästeMittklämmorMontering av takkrokarPanel storlekPanelens ramhöjdShimsSkadorSkarp kantSkarvning av skenaSkyddSäkerhetsavståndTakgenomföringTakkrok infästningTakkrokens orienteringTaklutningTermisk brytpunktVäderbeständigt materialÄndfästenÄndklämmor

Huawei: SUN2000-(3KTL-10KTL)-M1

Anmärkningar

2/32

2.1 Kontakter

Inte godkänd

MC4 kontakter - Förskruvning ej dragen.

Huawei User Manual Issue 04 (2021-08-10), Sida 42

2.2 Varning för likspänning

Inte godkänd

Märkning saknas.

SS 436 40 00 (712.514) / (134.1.7)

Godkända kontrollpunkter

30/32
AC AnslutningAC BöjradieAC FörläggningAC GenomföringarAC kabel skarp kantAC Skador på kabelAvståndAvstånd till havBrännbart underlagDC FörläggningDC Genomföringar DC Kablage egenskaperDC Skador på kabelDC Yttre påverkanFastsäkring av produktHuvudsäkringInformering av solcellerInfästningInternetKabelLedare fastspändaMärkningMätprotokoll DCPE ChassiSkadorSträngschemaTillförlitligt fästVarning för backspänningVentilationVinkel

Trina: Vertex DE09.05

Godkända kontrollpunkter

11/11
DragavlastadeDräneringshålFästenas placeringFästenas överlappningFörbindelse av kontakterFöremål mot bakstyckeHöjdskillnadMellanrum panelramSkadorSkuggaSträngförläggning
