Besiktningsrapport
6.9
Installation genom
Sun4Energy
Datum
22 maj 2025
Ort
Värmskog, Värmlands län
Väderbeständigt material
Förbindelse av kontakter
Kabeluppfästning
+ 16
77% godkända
23% ej godkända
Om installationen
Paneler
Eurener: MEPV 120 HALF-CUT BLACK 410Wp
Montagesystem
K2: SingleRail: Single/CrossHook 3S
Växelriktare
GroWatt: MOD 3-10KTL3-XH
Tillbehör
Säkerhetsbrytare AC
Tillbehör
Undercentral
Installerad av Sun4Energy som har ett medelhögt snittbetyg på 8.2 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Anmärkningar
2/3
1.1 Mätprotokoll DC
Inte godkänd
Mätningar av DC strängar saknas.
1.2 Strängschema
Inte godkänd
Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.
Godkända kontrollpunkter
1/3
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7
Tak 1, Eurener: MEPV 120 HALF-CUT BLACK 410Wp
Anmärkningar
6/13

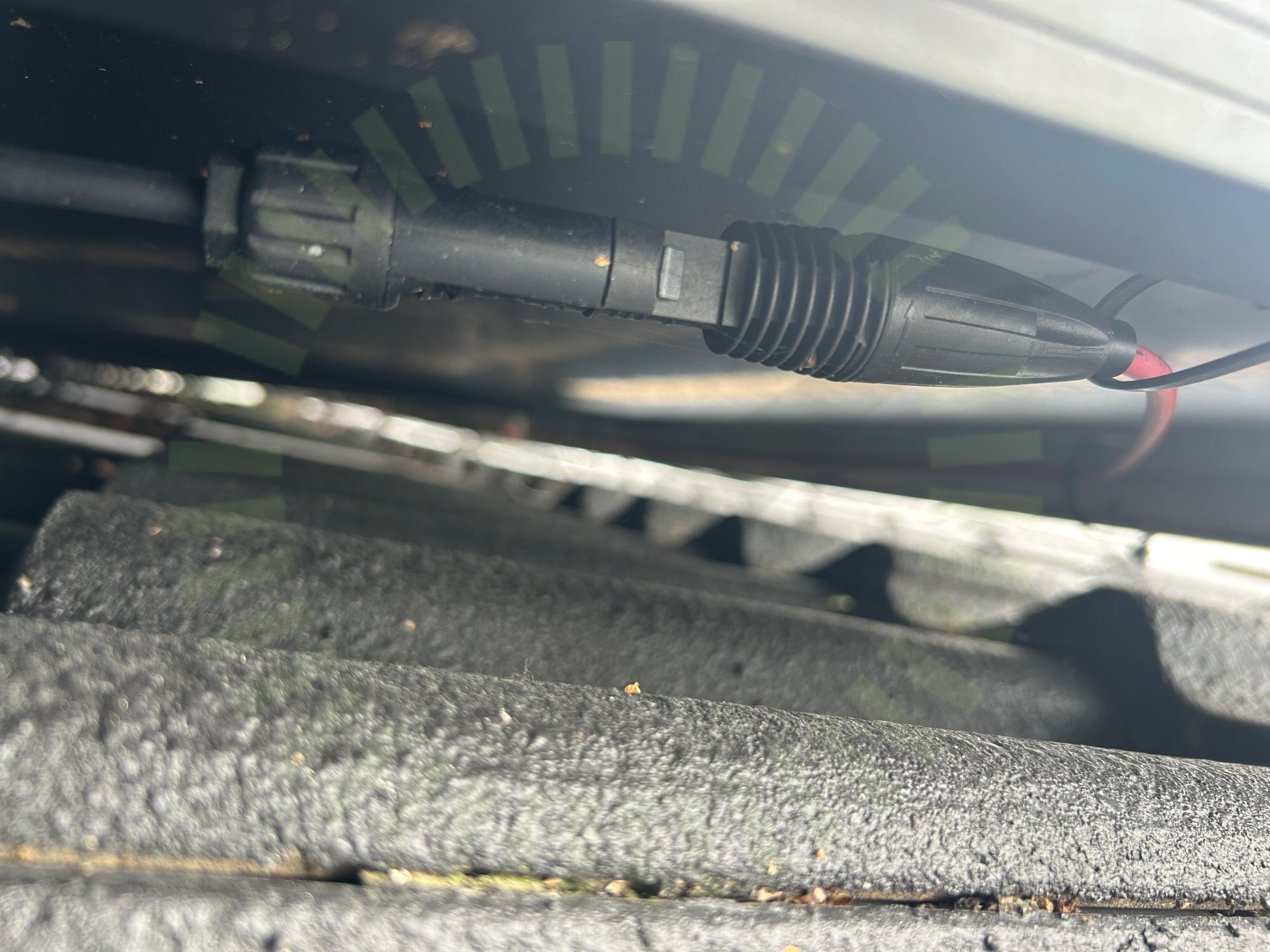

3.1 Förbindelse av kontakter
Inte godkänd
DC kontakter i förbindelse är från olika tillverkare.

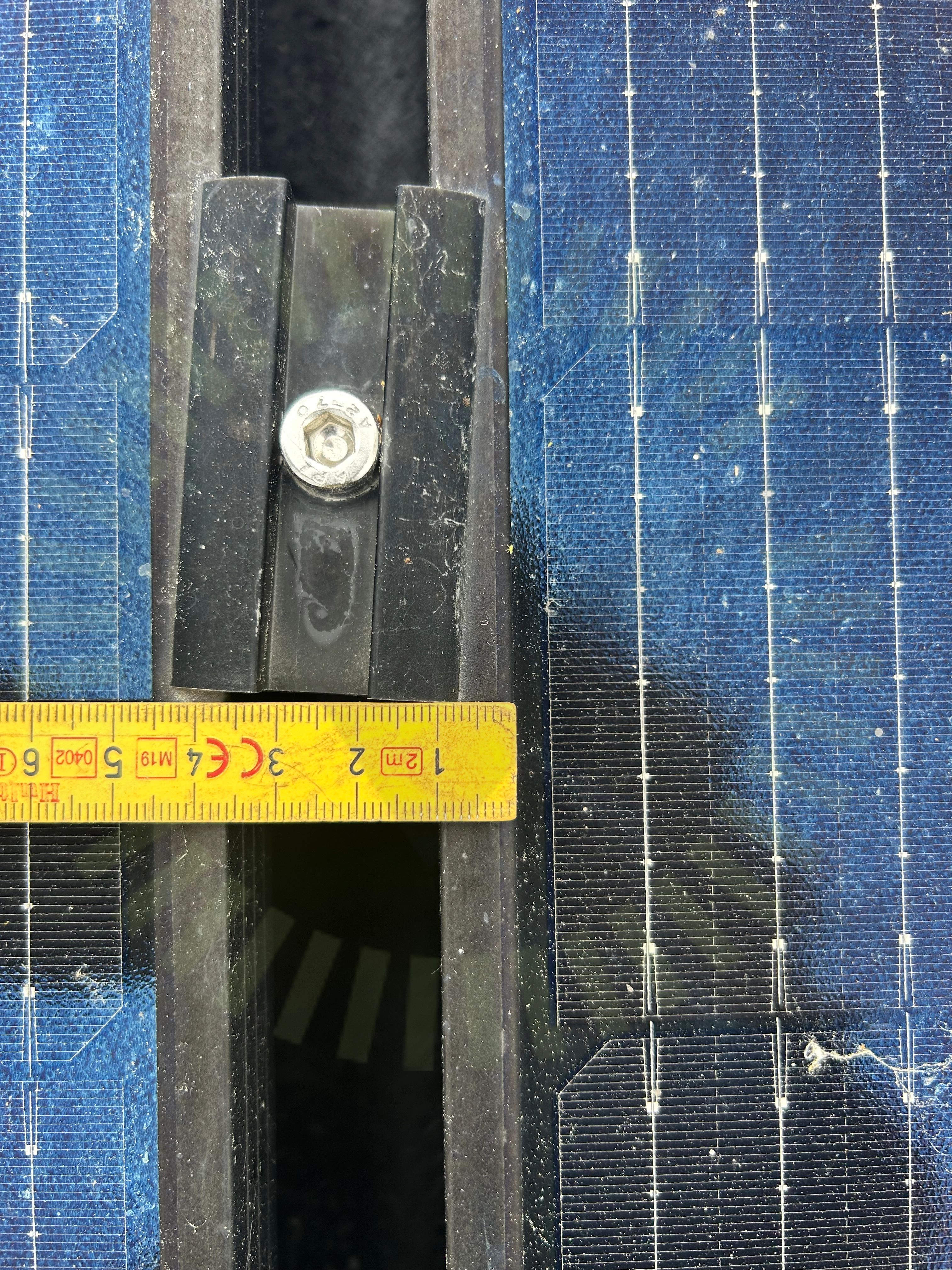

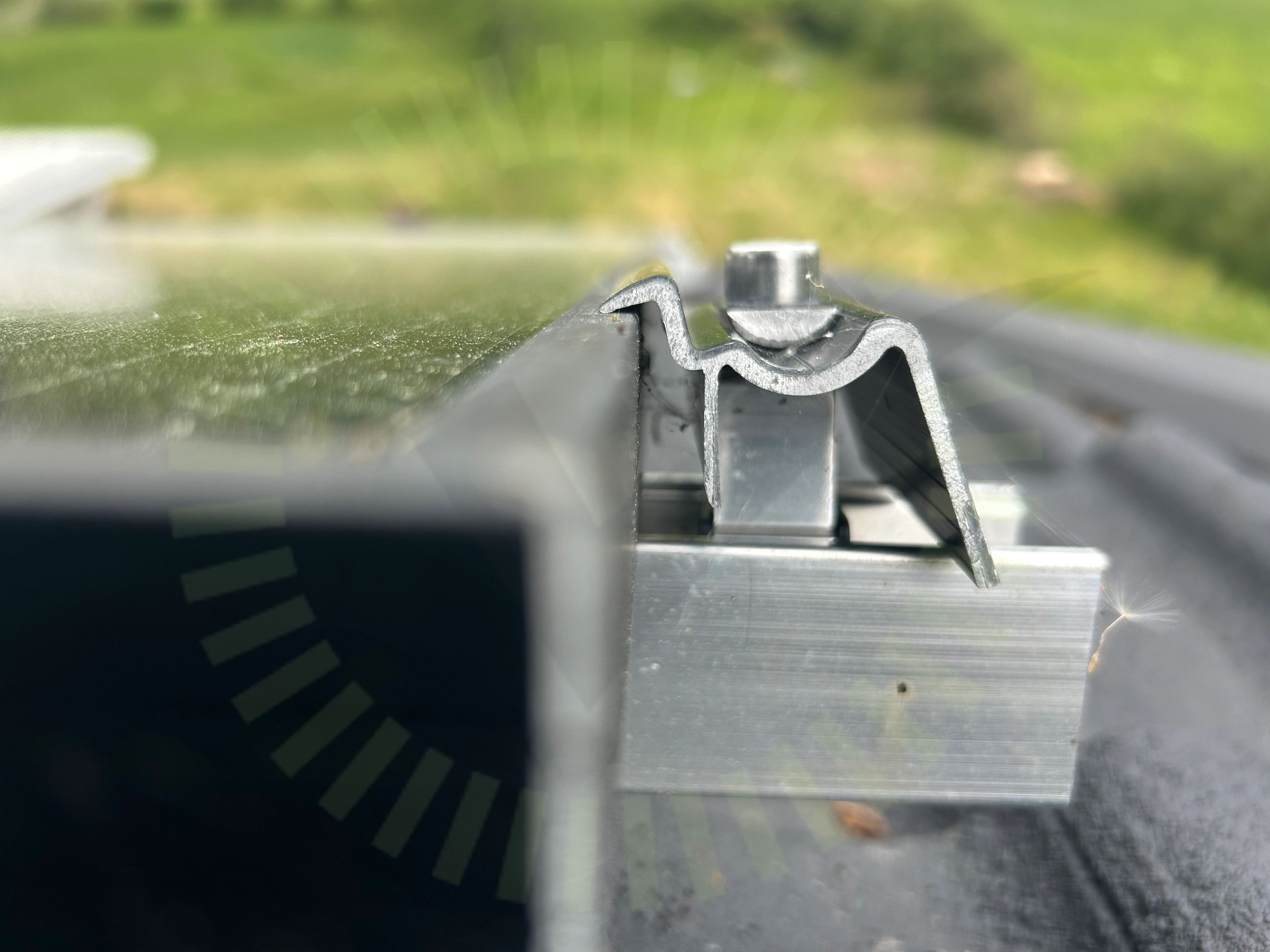

3.2 Klämmornas överlappning
Inte godkänd
Klämmor är vridna och överlappar inte korrekt med ramen.

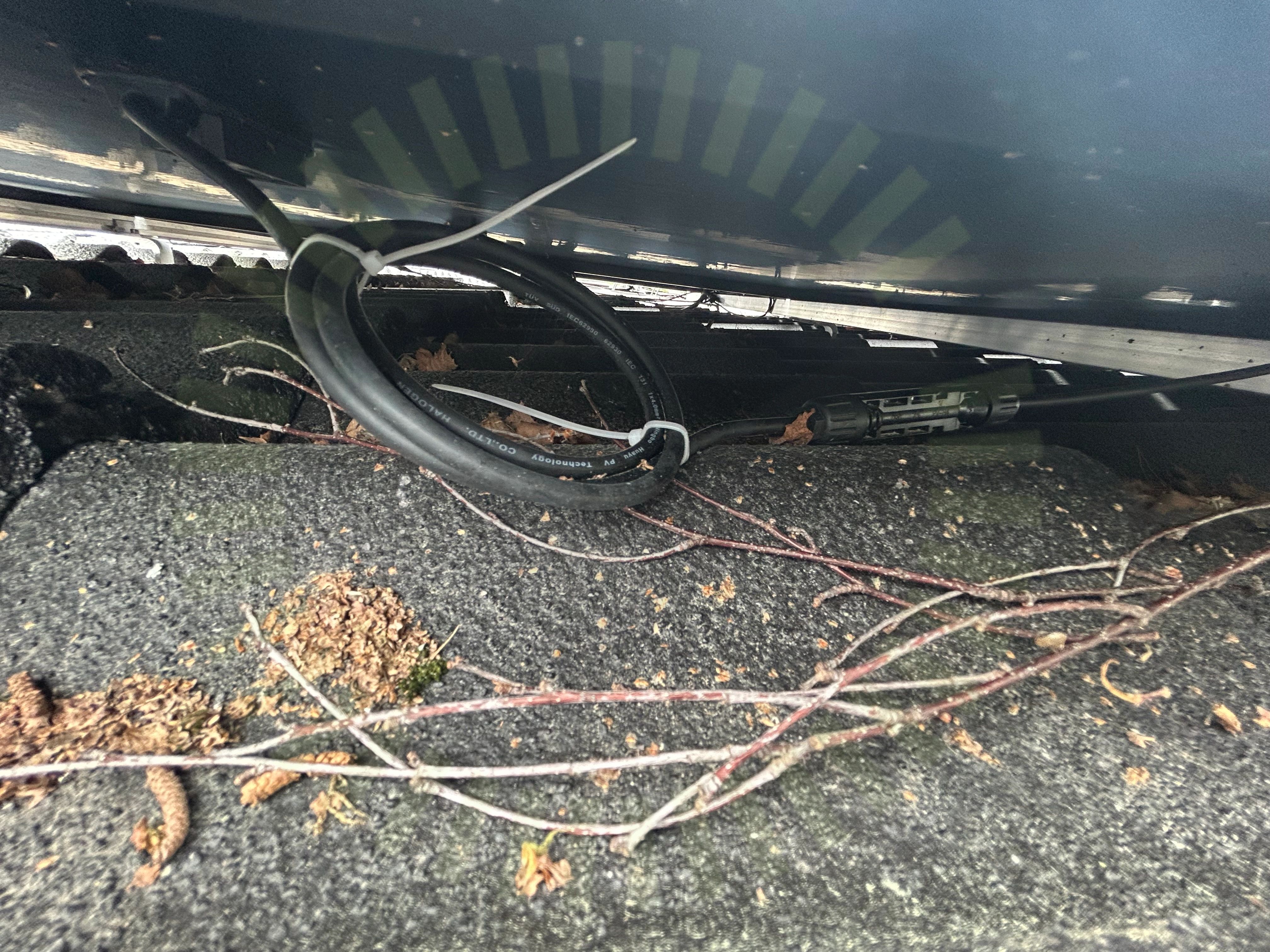

3.3 Kontaktdon
Inte godkänd
Kontakten ligger an mot takytan.

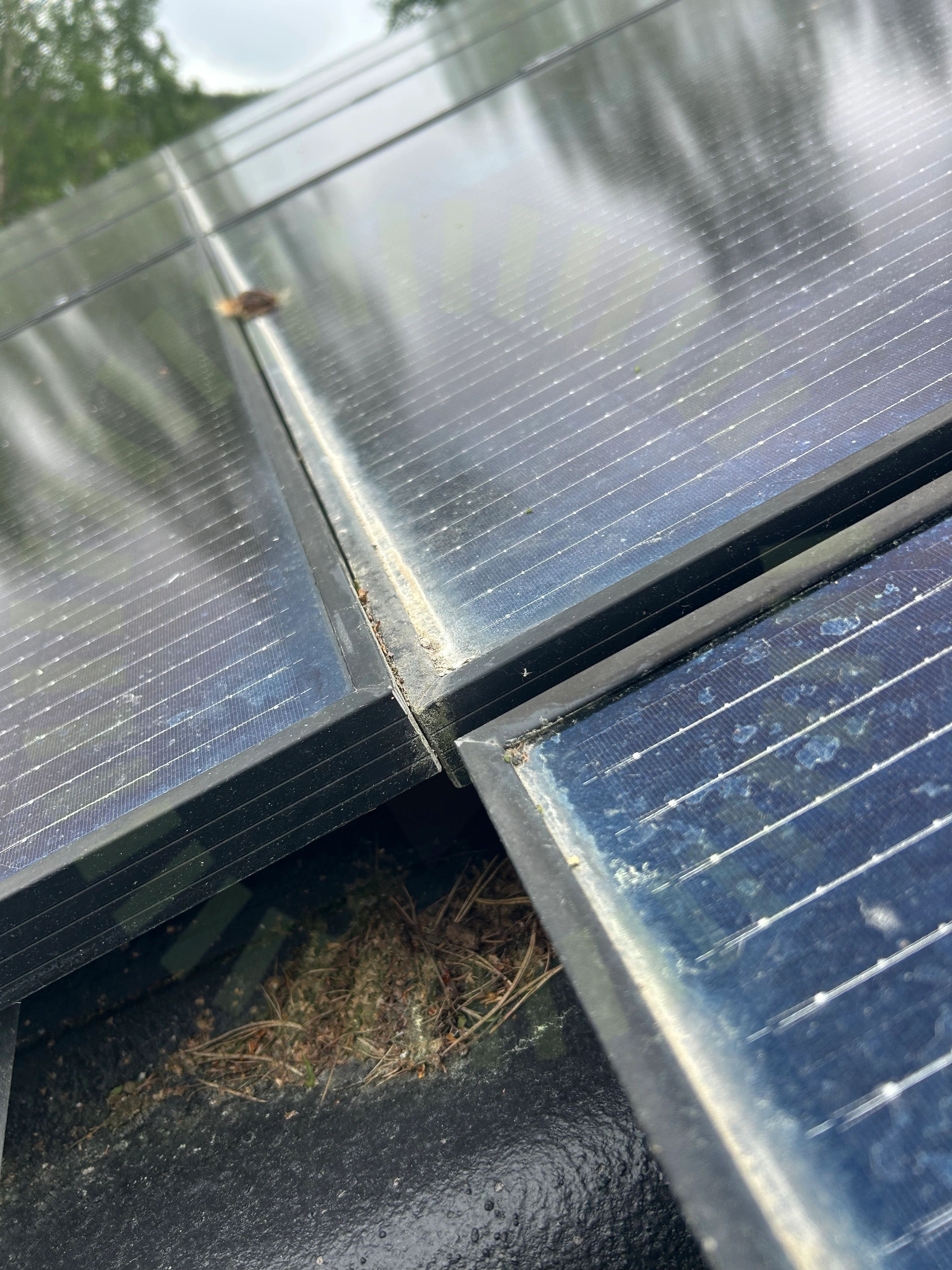

3.4 Panelramar separerade
Inte godkänd
Panelernas ramar är inte separerade.

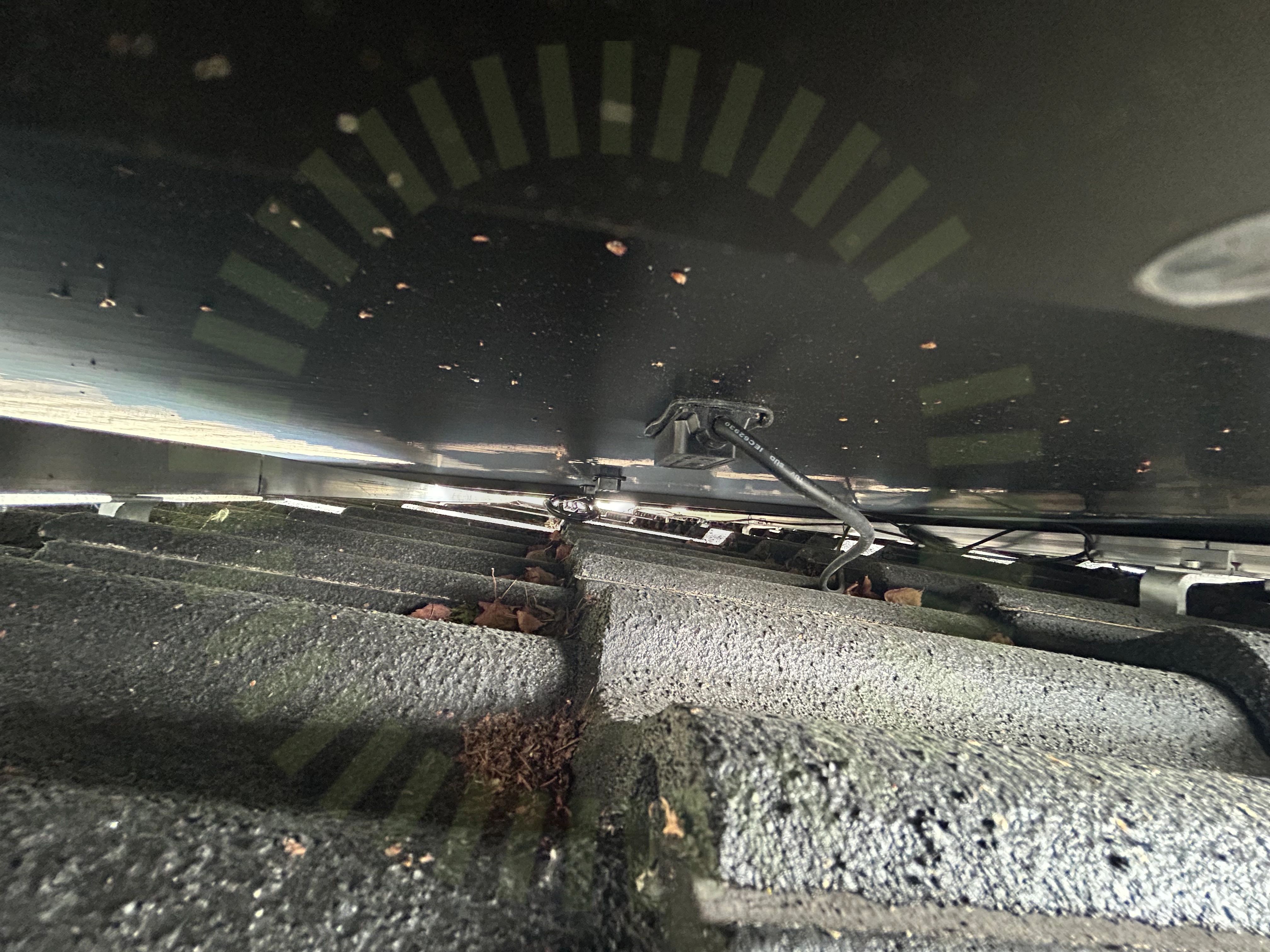

3.5 Kopplingslåda böjradie
Inte godkänd
Böjradien från kopplingslådan är för skarp.

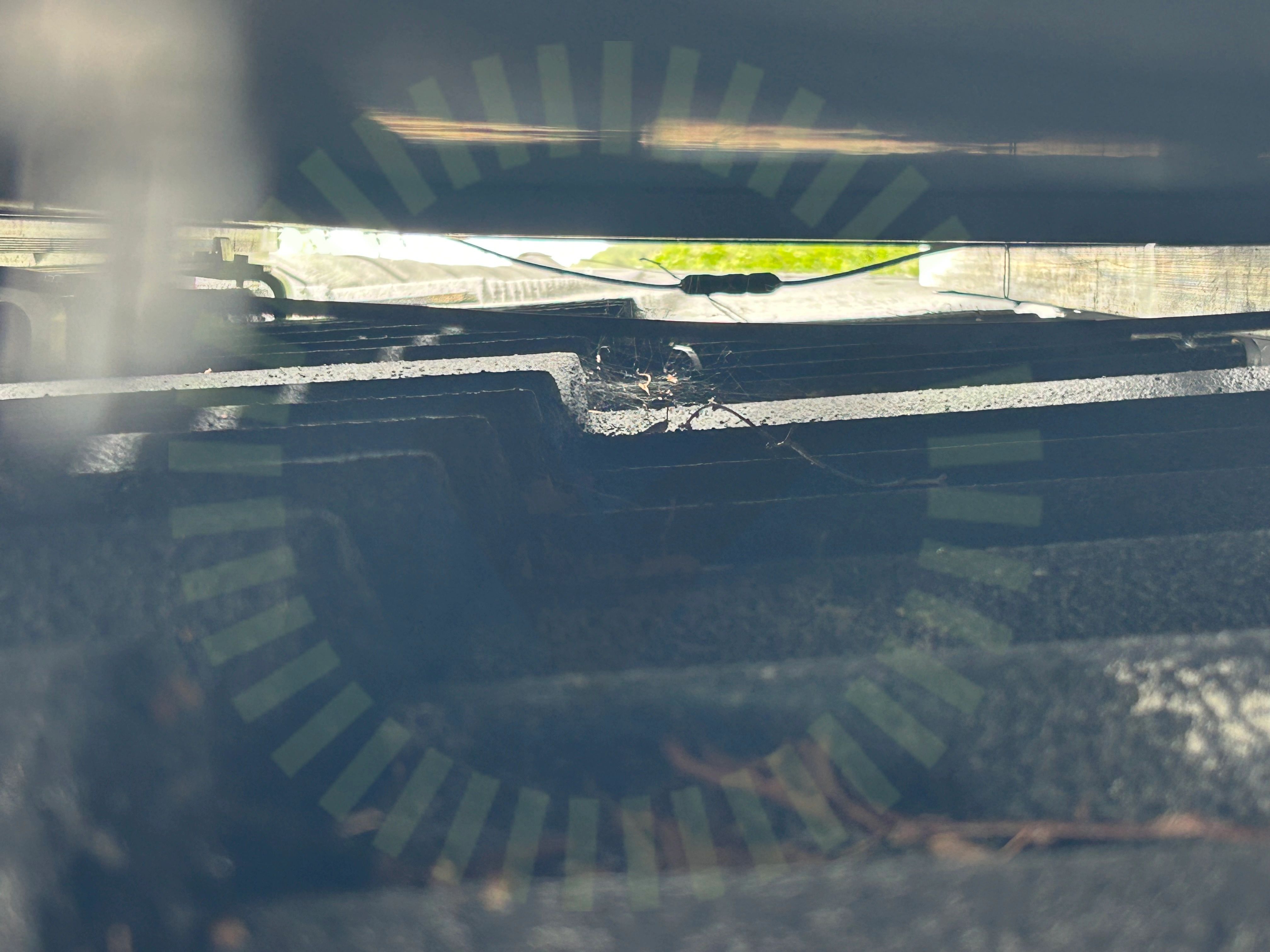

3.6 Stress på kontakter
Inte godkänd
Kontakter uppspända mellan skenor, kablage drar konstant i kontakterna.
Godkända kontrollpunkter
6/13
Ej tillgängligt vid besiktning
1/13
Tak 1, K2: SingleRail: Single/CrossHook 3S
Anmärkningar
8/25

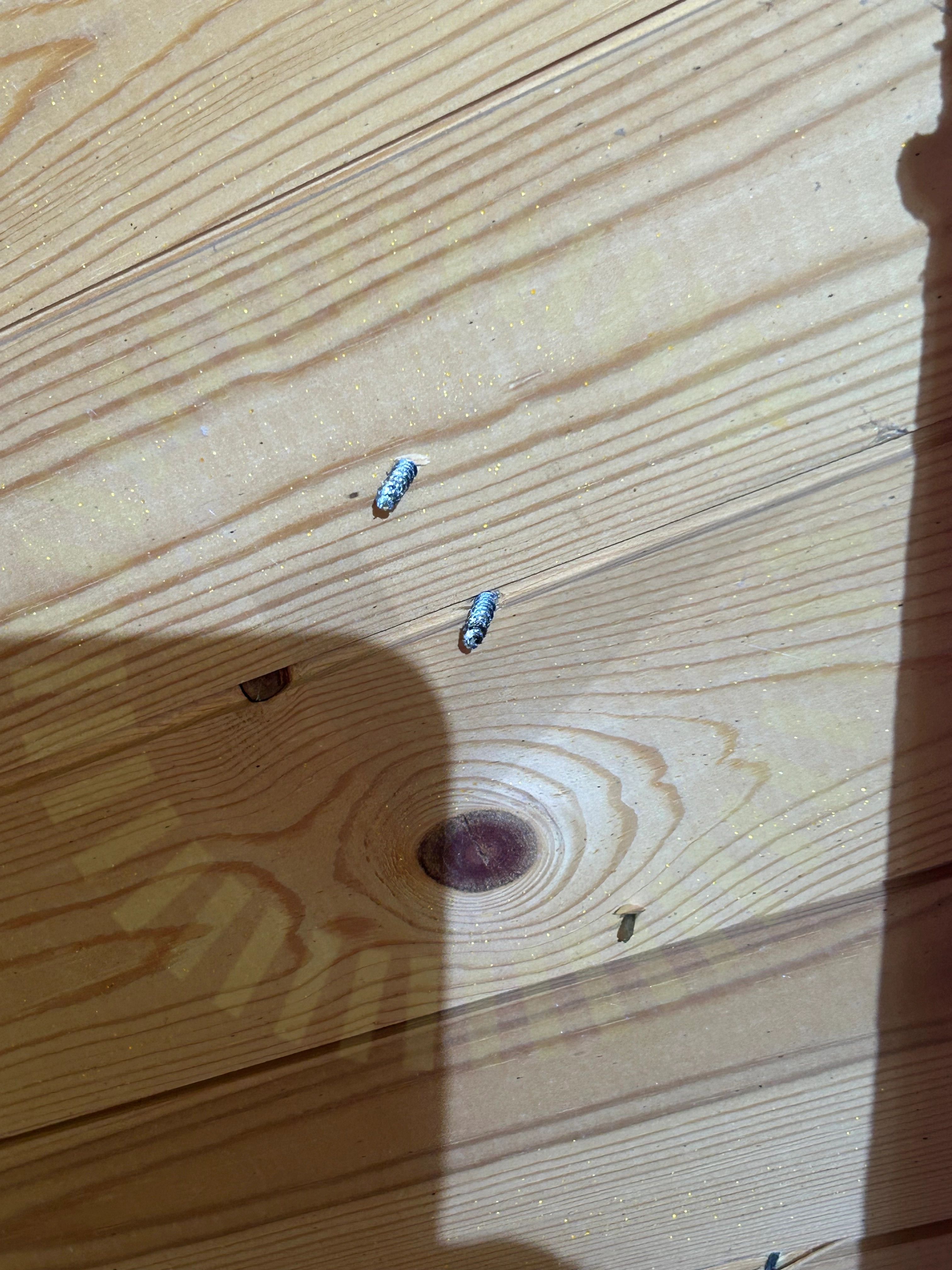

4.1 Infästning utanför takstol
Inte godkänd
Kroken i bild är inte korrekt monterad utanför takstol. Monteringen uppfyller inte tillverkarens anvisning om infästning utanför takstol.

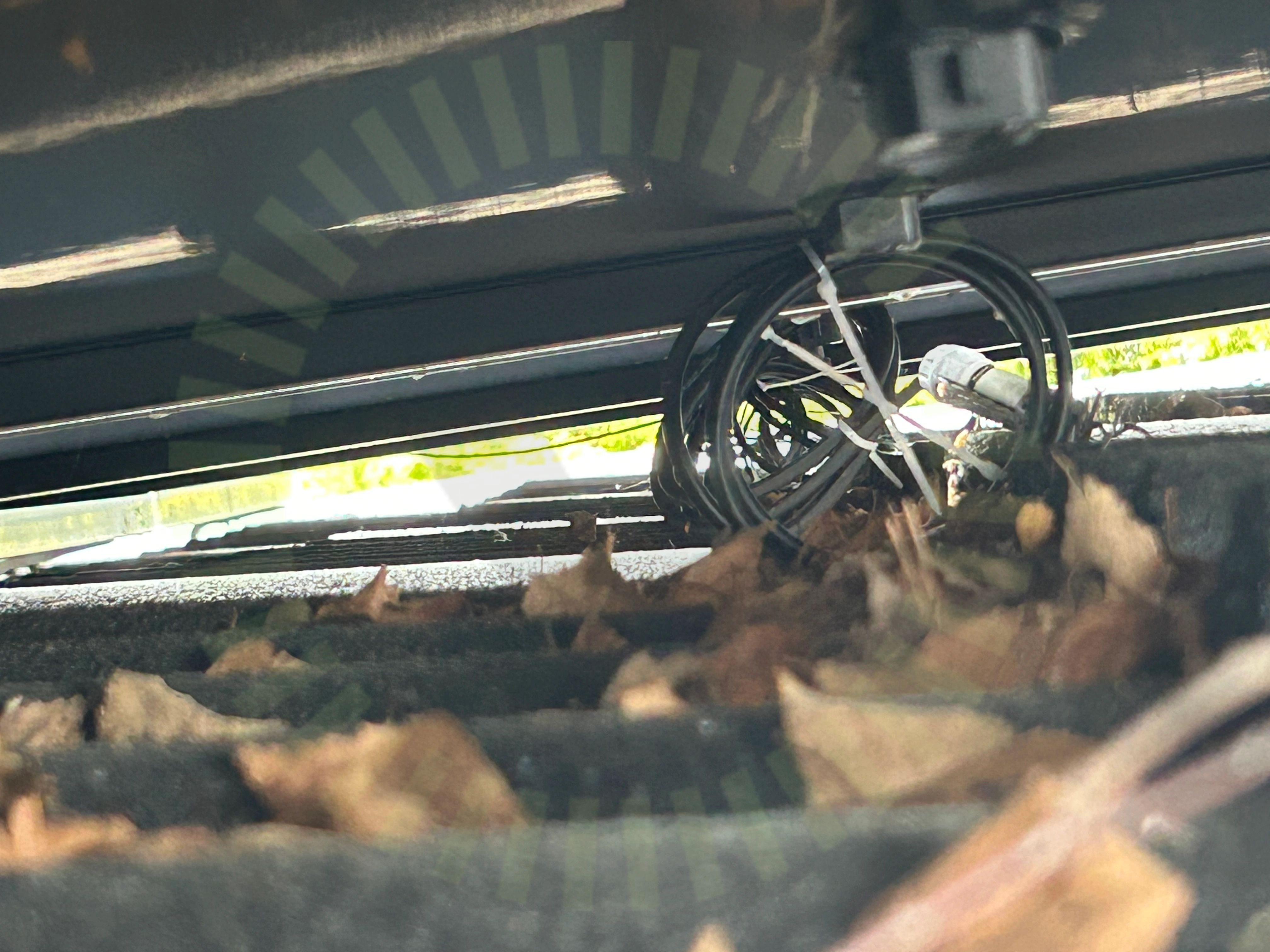

4.2 Kabeluppfästning
Inte godkänd
Kabeluppfästning är bristfälligt utförd.

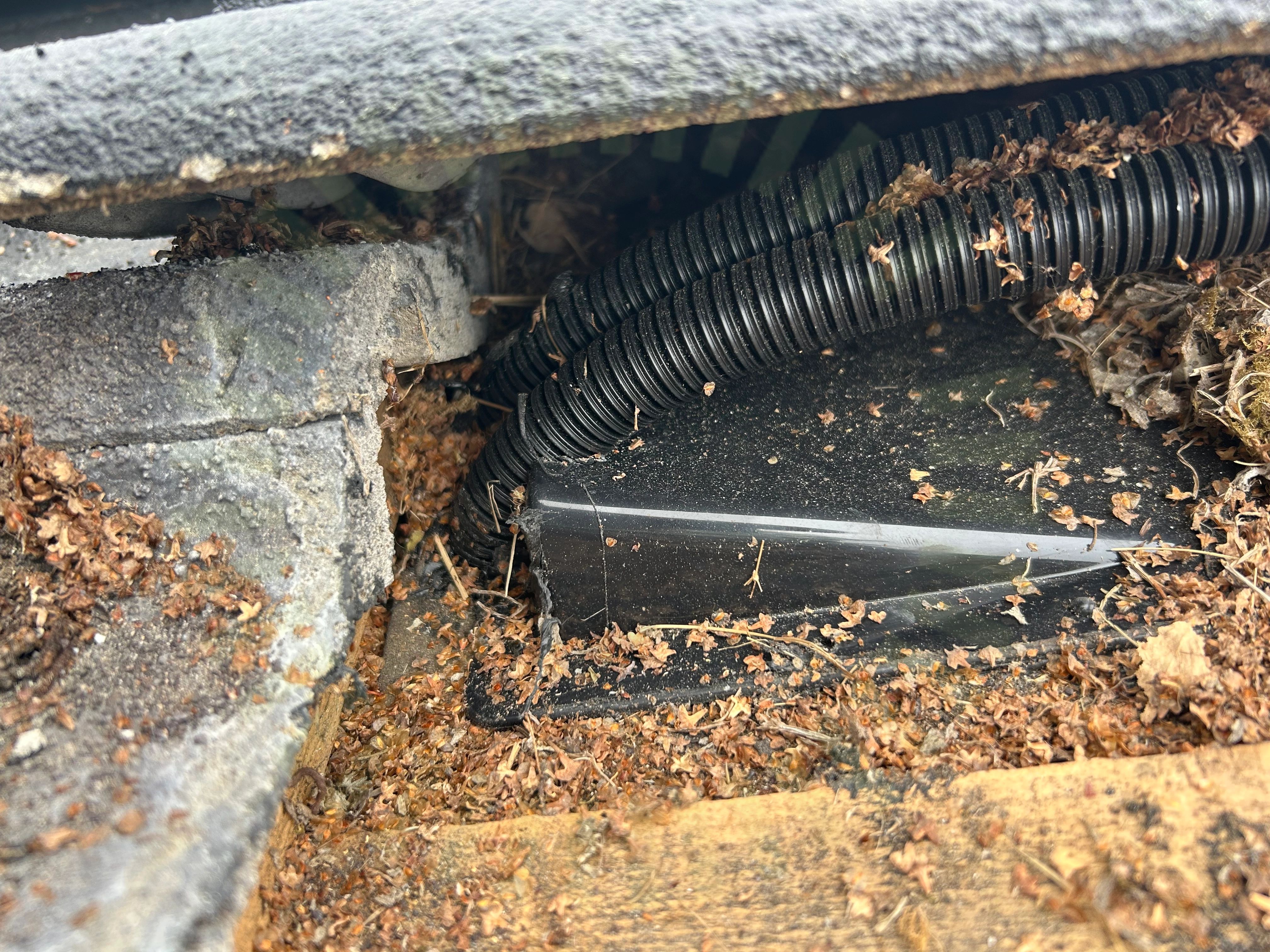

4.3 Takgenomföring
Inte godkänd
Använd produkt för genomföring i ytpapp är inte monterad enligt tillverkarens anvisningar.

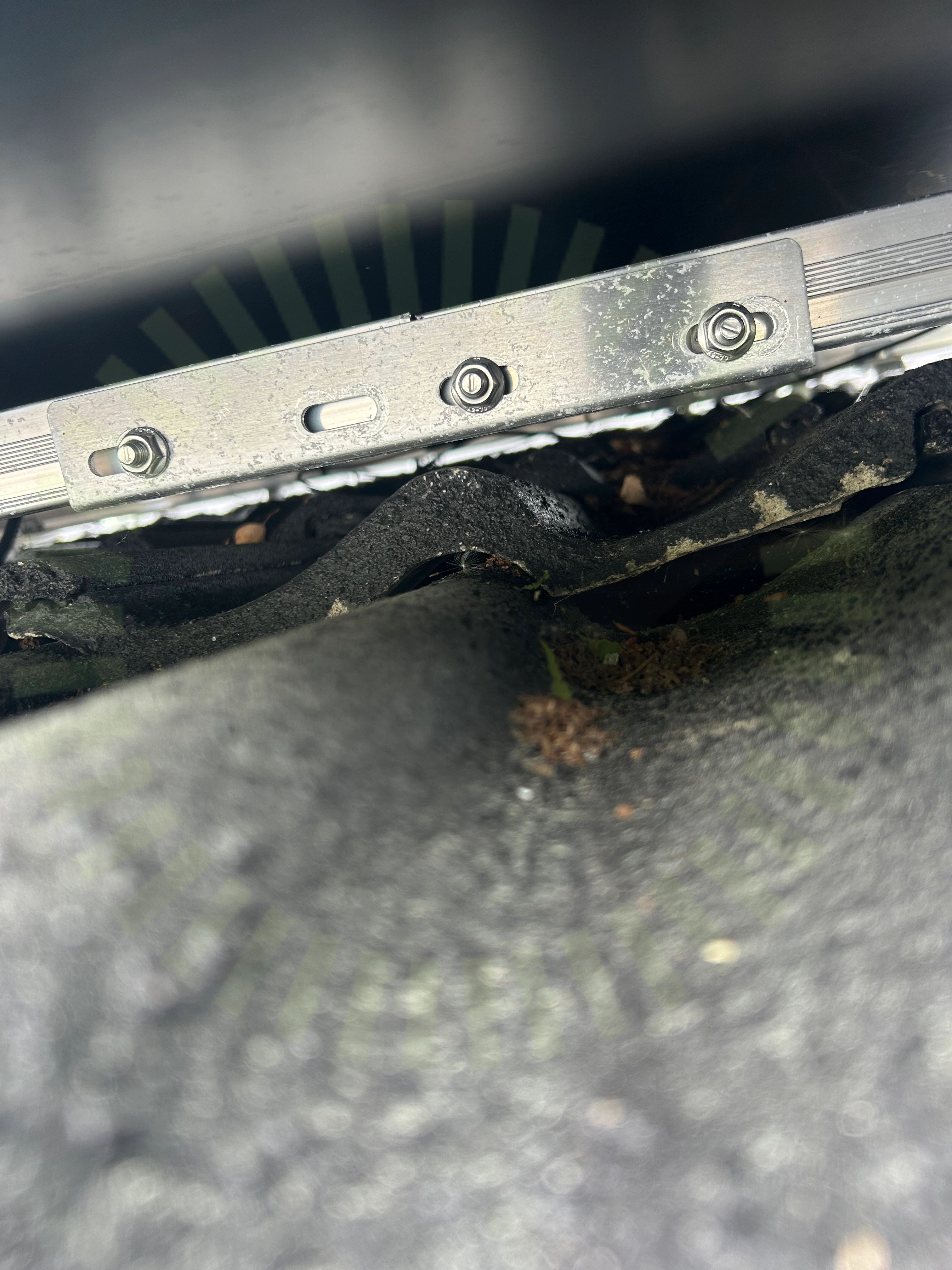

4.4 Skenskarvar
Inte godkänd
Ej korrekt antal T-bultar samt förekommer T-bultar som inte är korrekt vridna,
4.5 Snö- och Vindlastberäkning
Inte godkänd
Lastberäkning saknas vid besiktning.

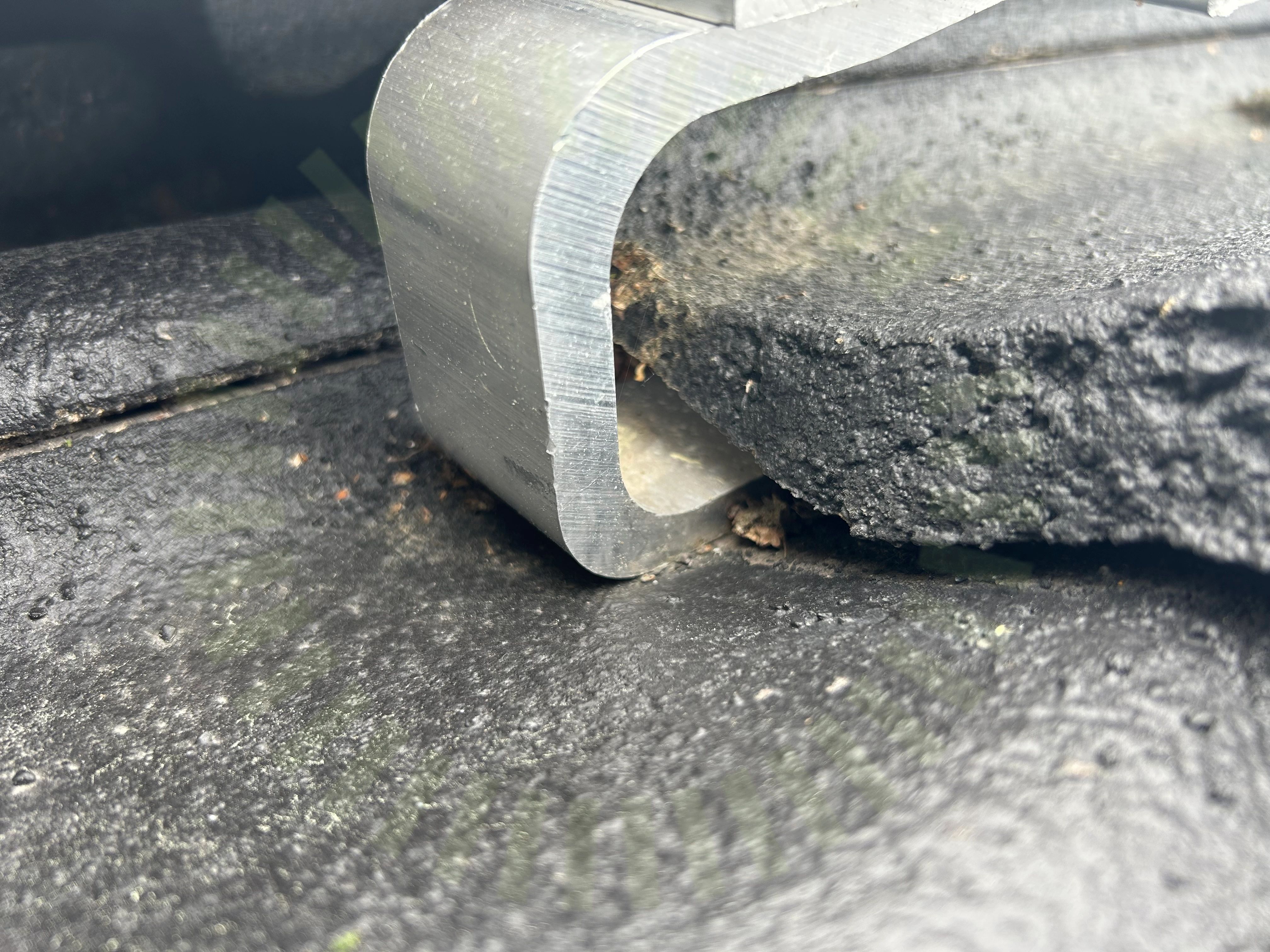

4.6 Underliggande takpanna
Inte godkänd
Takkrokar ligger mot den underliggande takpannan.
4.7 Väderbeständigt material
Inte godkänd
Kablage hänger kvar i förpackningsbuntband. Kablage kommer med tiden att ligga på yttertaket.
4.8 Ändklämmor
Inte godkänd
Ändklämmor är inte monterade med tillräcklig överlapp på panelens ram.
Godkända kontrollpunkter
13/25
Ej tillgängligt vid besiktning
4/25
Undercentral
Godkända kontrollpunkter
6/6
Varselmärkning
Anmärkningar
2/4

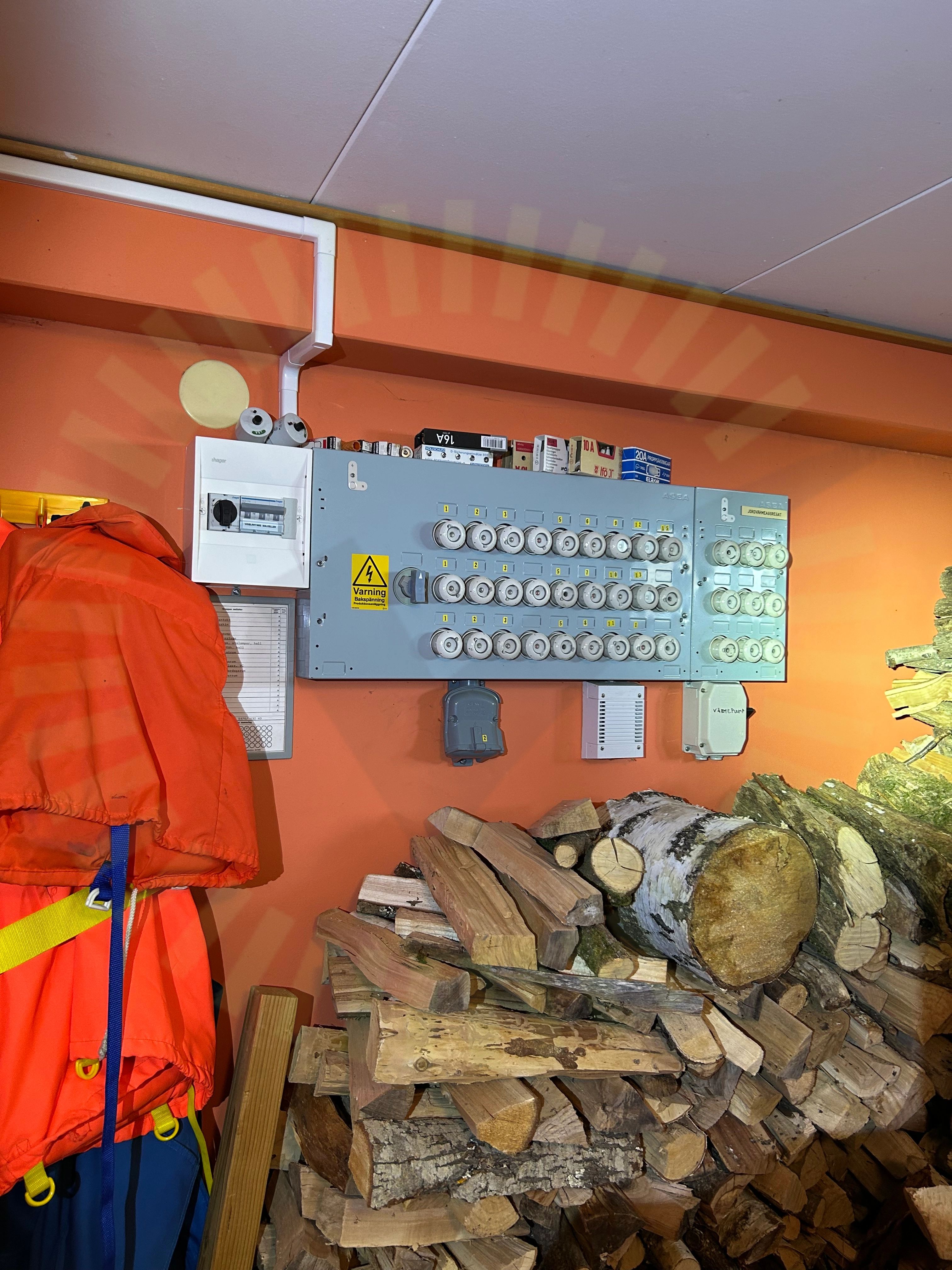

6.1 Informering av solceller
Inte godkänd
Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

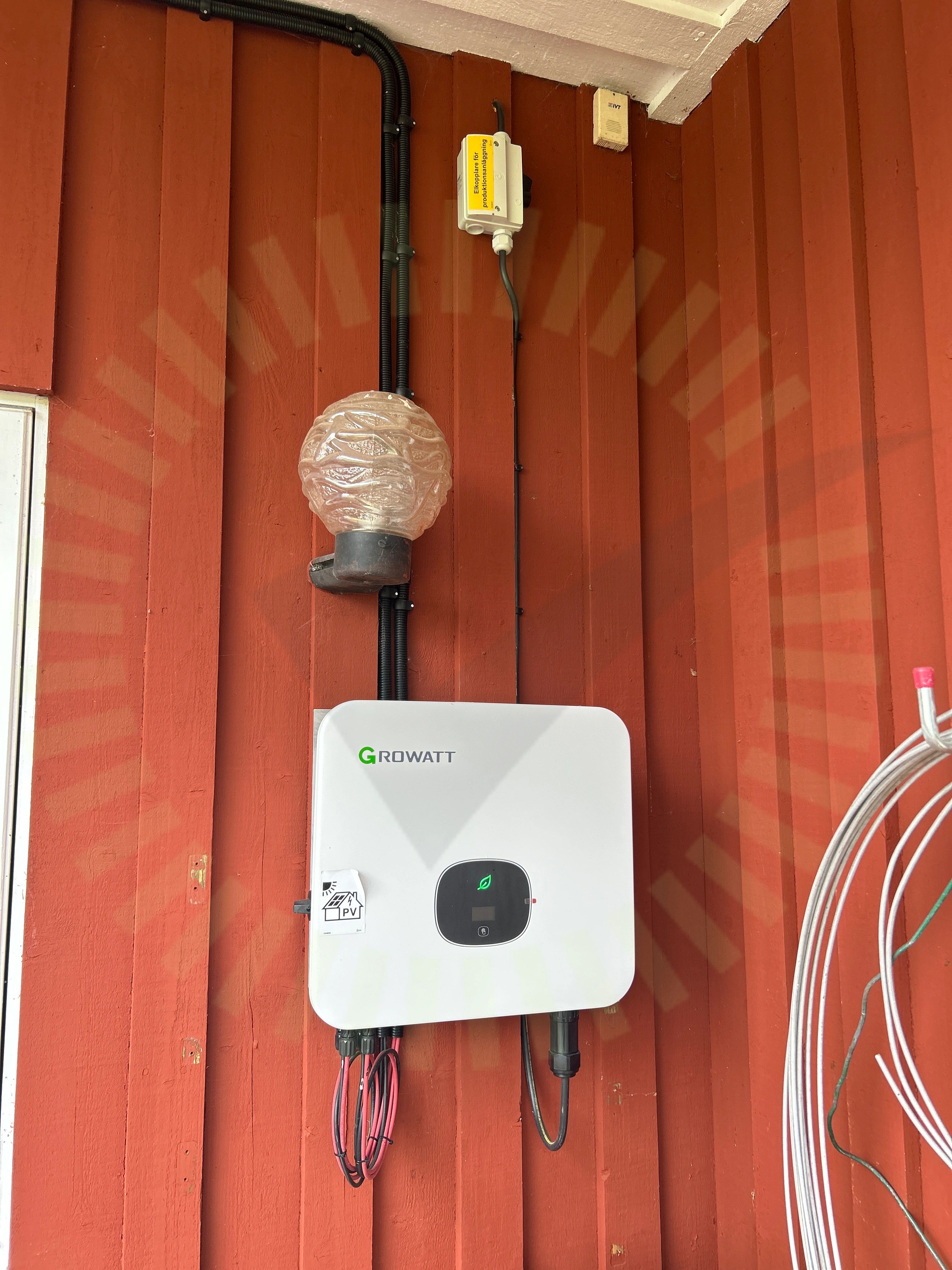

6.2 Varning för likspänning
Inte godkänd
Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.
Godkända kontrollpunkter
2/4
Växelriktare
Anmärkningar
5/35
7.1 Avstånd närliggande objekt
Inte godkänd
Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.
7.2 Genomföringar
Inte godkänd
Genomföring inte tätad.

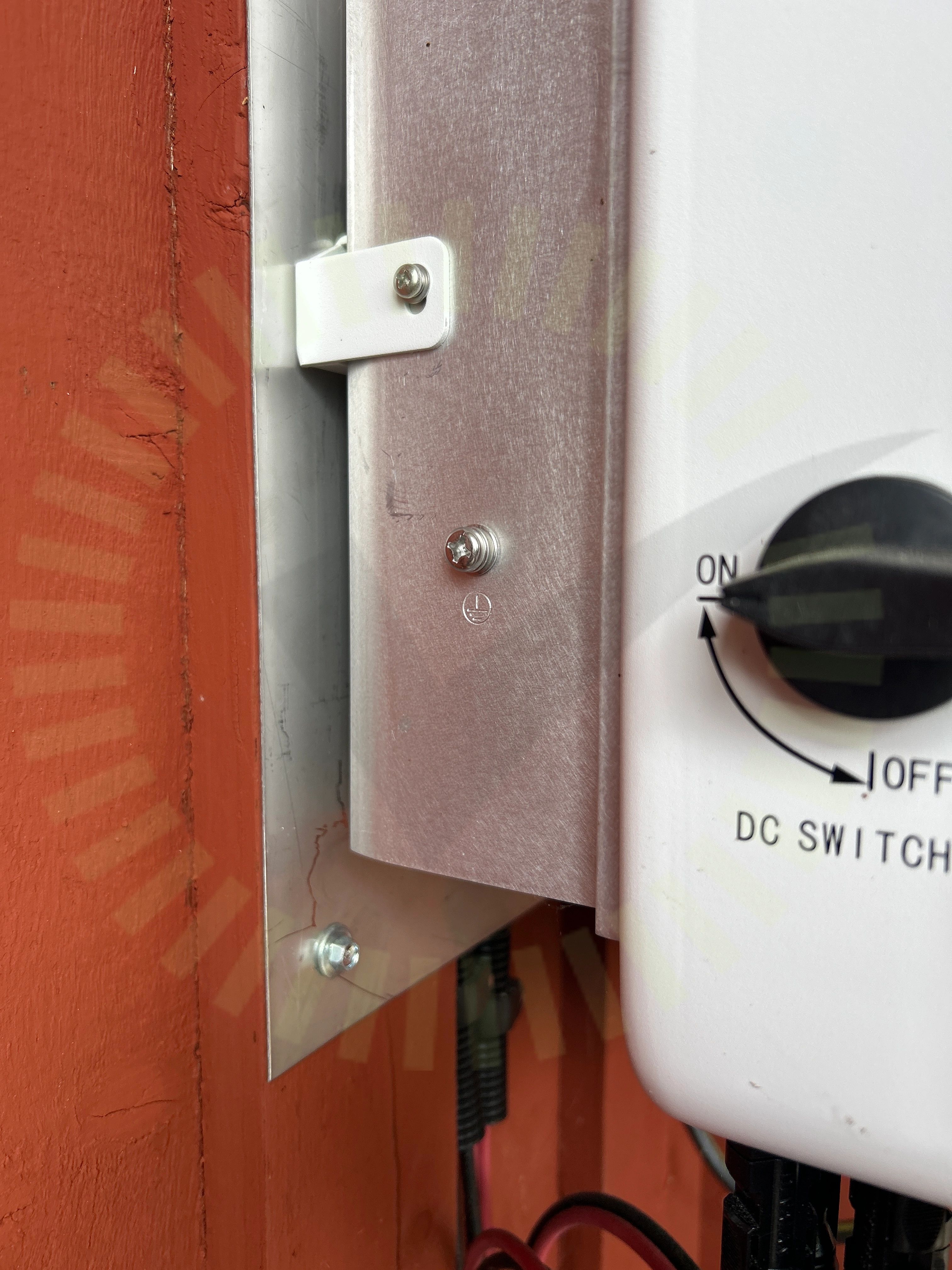

7.3 Jordning av chassi
Inte godkänd
Växelriktarens chassi är inte jordat.

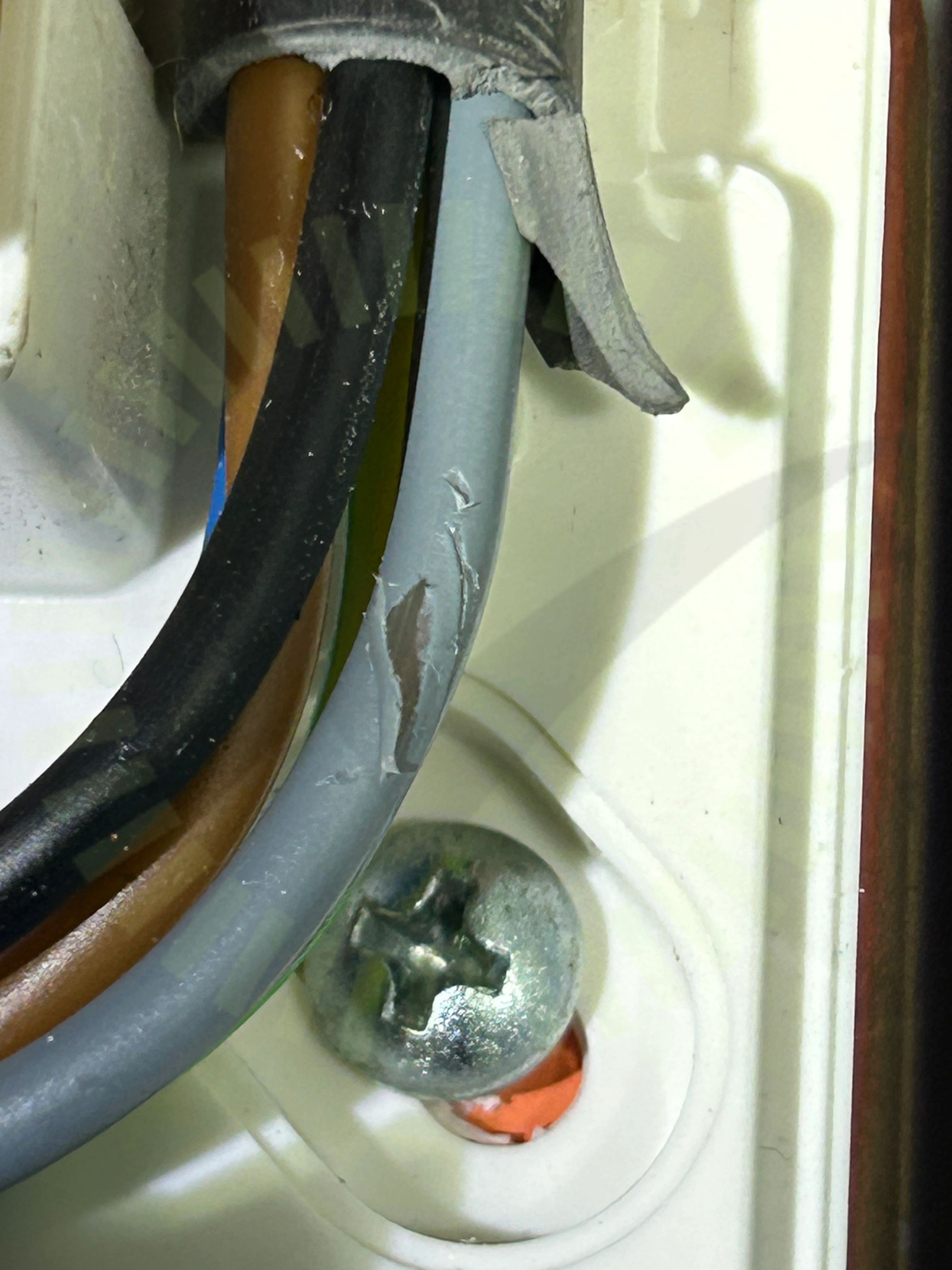

7.4 Skadat kablage
Inte godkänd
Mantel på kablage skadat.

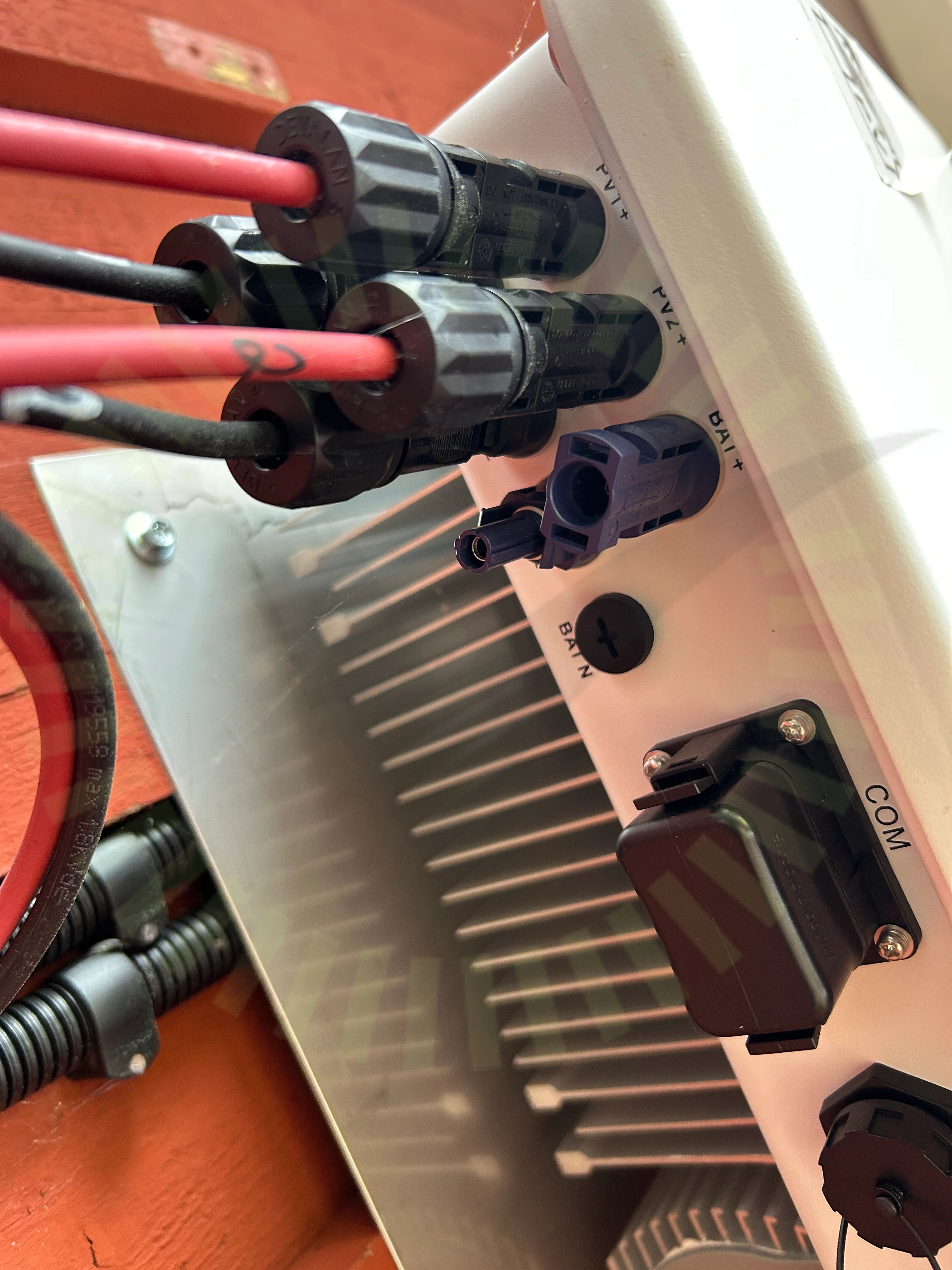

7.5 Växelriktarens IP klassning
Inte godkänd
Oanvända kontakter har inte tätats.
