Besiktningsrapport

9.0

Installation av

Energy Effective Solutions

Datum

2 februari 2024

Ort

STENINGEHÖJDEN, Stockholms län

Klämmornas placering

Takkrokarnas CC

Kabeluppfästning

Panelramar separerade

94% godkända

6% ej godkända

Om installationen

Paneler

Astronergy: CHSM54M(BL)-HC

Montagesystem

Weland Stål: Råspont

Växelriktare

GroWatt: MOD 10-15KTL3-X

Tillbehör

Säkerhetsbrytare AC

Installerad av Energy Effective Solutions som har ett medelhögt snittbetyg på 9.0 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Säkerhetsbrytare AC (7)Tak 1, Astronergy: CHSM54M(BL)-HC (17)Tak 1, JA Solar: JAM54S31 xxx/MR (17)Tak 1, Weland Stål: Råspont (26)Varselmärkning (4)Växelriktare (37)

Allmänt

Godkända kontrollpunkter

3/3

Avtal

Mätprotokoll DC

Strängschema

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7

Anslutningar i brytare

Egenskaper

Identifiering

Infästning

Kabelinföringar

Placering Säkerhetsbrytare

Skada vid brytare

Tak 1, Astronergy: CHSM54M(BL)-HC

Anmärkningar

2/17

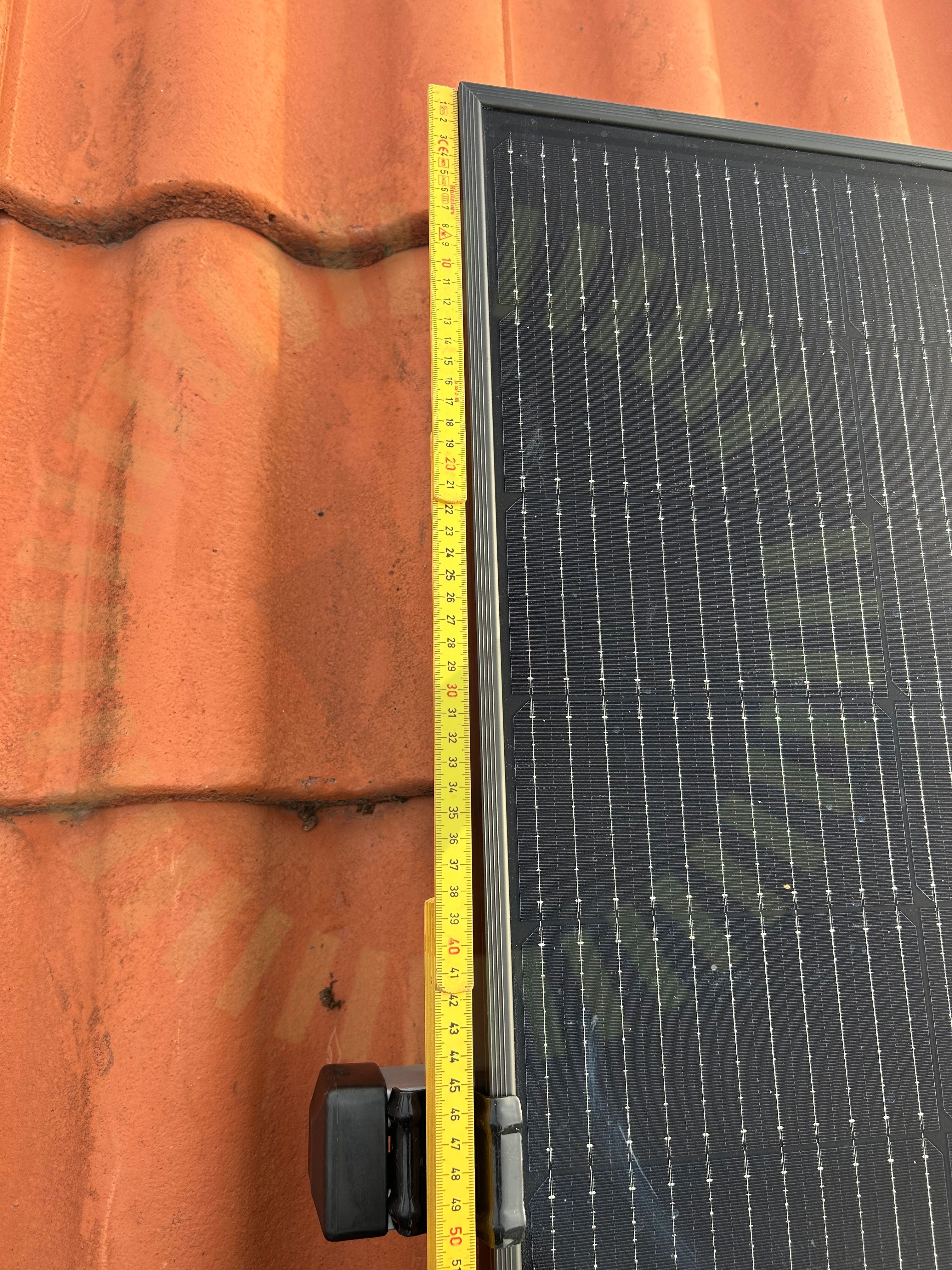

3.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

Astronergy Crystalline Silicon PV Module Installation Manual. Rev 1.1, January 2023, Sida 16-17

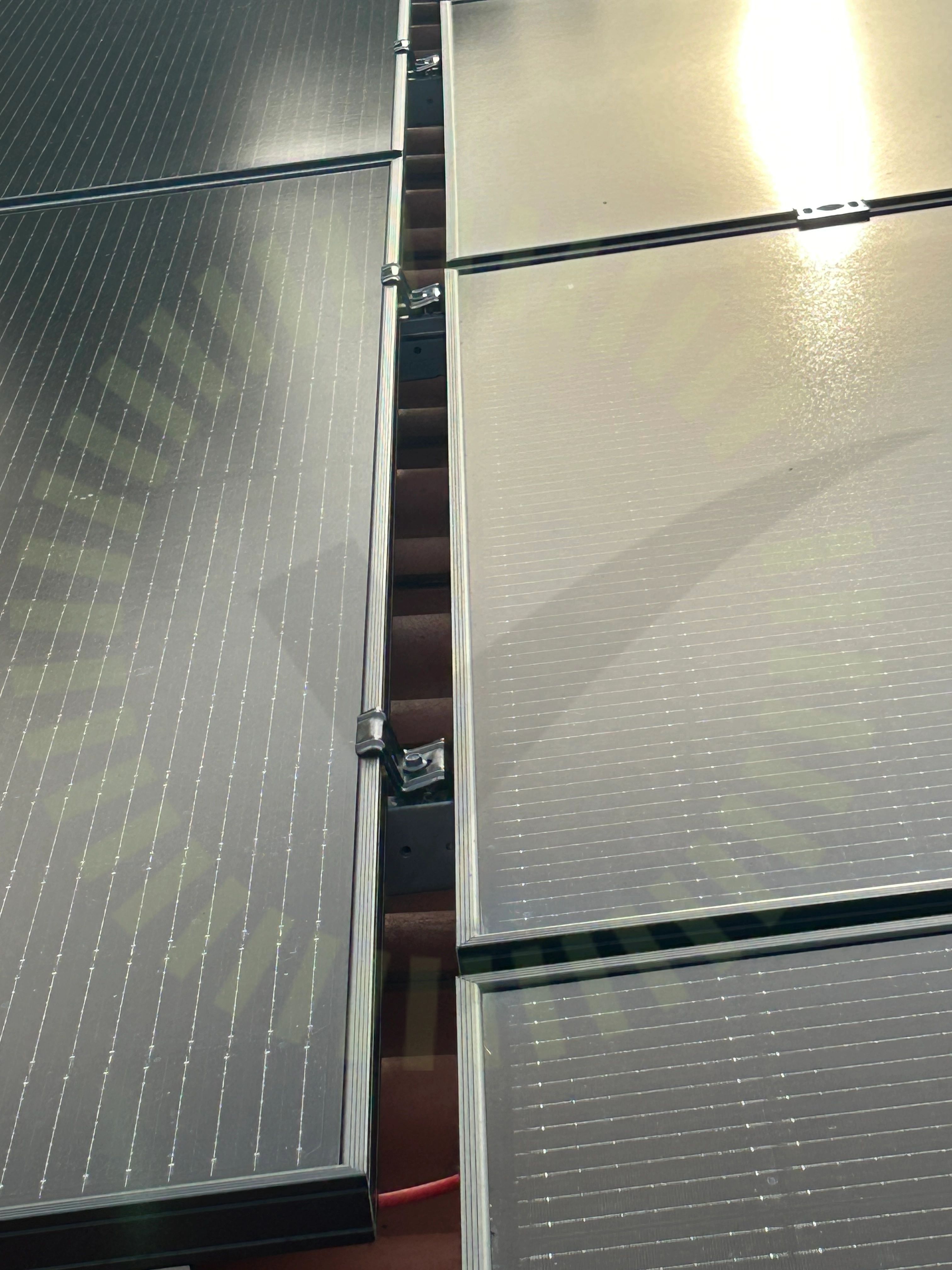

3.2 Panelramar separerade

Inte godkänd

Ändklämmor från separat modulfält ligger dikt an panelramar, förhindrar termisk expansion.

Astronergy Crystalline Silicon PV Module Installation Manual. Rev 1.1, June 2023, Sida 12

Godkända kontrollpunkter

15/17

Avstånd till yta

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Klämmornas storlek

Klämmornas överlappning

Kontaktdon

Kopplingslåda böjradie

Panelkablaget böjradie

Punktbelastning

Skador på panel

Skugga

Spänningar i ram

Stress på kontakter

Strängförläggning

Tak 1, JA Solar: JAM54S31 xxx/MR

Tak 1, Weland Stål: Råspont

Anmärkningar

3/22

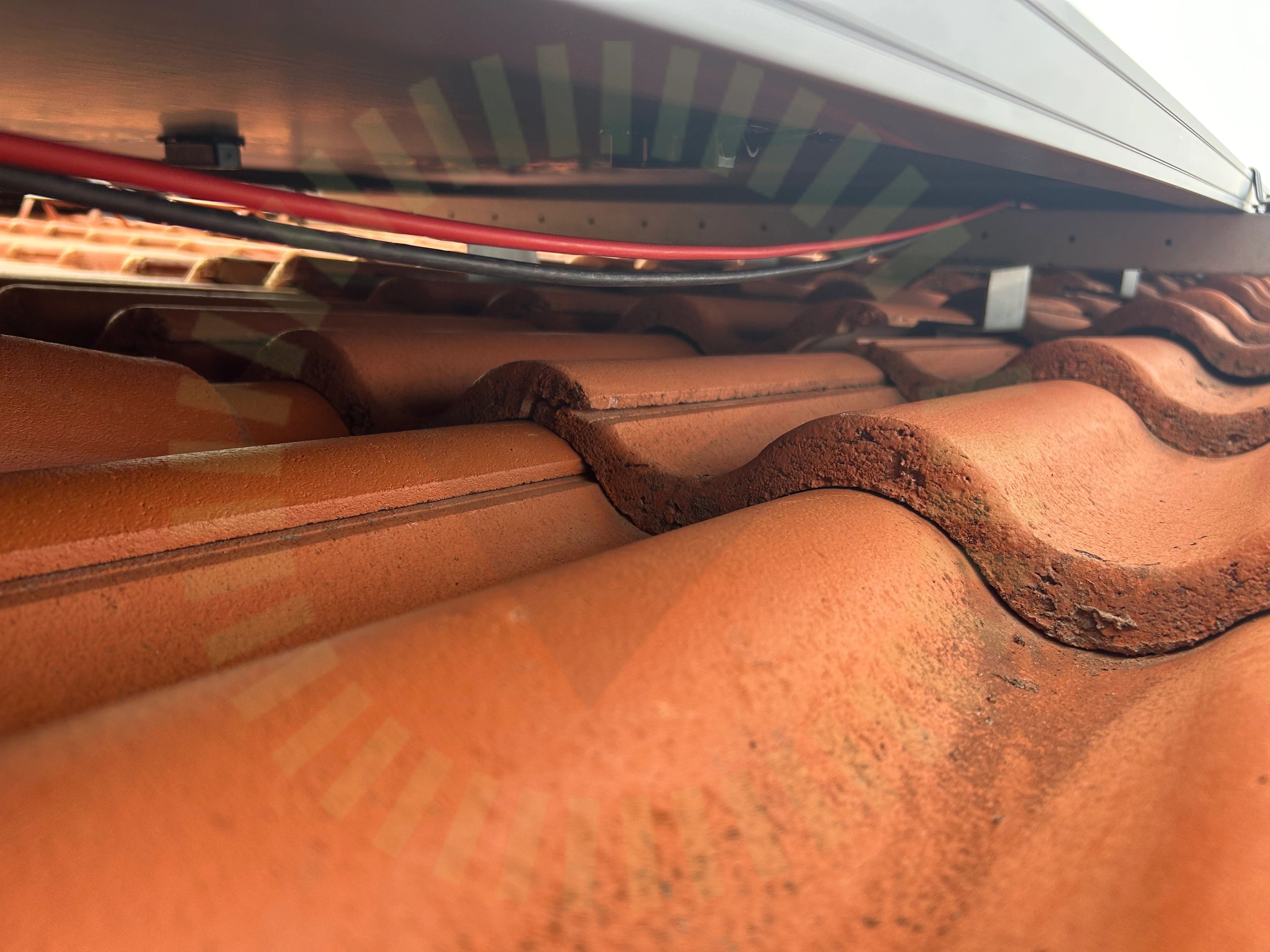

5.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd. Kablar hänger långa sträckor utan uppfästning.

SS 436 40 00 (712.522.101)

5.2 Snö- och Vindlastberäkning

Inte godkänd

Inmatad panellayout i lastberäkningen för västra takytan stämmer inte med verkligheten.

Tillverkarens montageanvisningar

5.3 Takkrokarnas CC

Inte godkänd

Takkrokarnas avstånd till varandra överstiger måttet angivet i Snö- och vindlastberäkningen. Gäller sektion 1.2 västra taket, övriga åtkomliga ytor ok.

Snö- och vindlastberäkning

Godkända kontrollpunkter

19/22

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Klämmor rätt förläggning

Mittklämmor

Placering

Råspontsinfästning

Skador

Skenornas infästning

Skenornas överhäng

Skenors avstånd till varandra

Skenskarvar

Takgenomföring

Tvådelad Takkrok

Underbyggnad

Underliggande takpanna

Väderbeständigt material

Ändklämmor skena

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solceller

Missvisande varselmärkning

Varning för backspänning

Varning för likspänning

Växelriktare

Godkända kontrollpunkter

36/36

AC kablage förläggning

AC Kablage förläggning

Anslutning av ledare

Anslutning av växelriktare

Avstånd närliggande objekt

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

DC Max Spänning

DC Max Ström

DC Min Spänning

Dubbel matning

Enkelisolerade ledare

Fastsäkring av produkt

Förskruvning

Genomföringar

Huvudsäkring

Identifiering

Infästning

Jordning av chassi

Kabeldimensionering

Kablagets böjradie

Likspänningskomponenter

Mekanisk påverkan

Placering

Skadat kablage

Skarp kant

Stress på kontakter

Strängdesign

Säkringsdimension

Tillgänglighet

Väderbeständigt material

Väderskydd

Växelriktarens IP klassning
