Besiktningsrapport
9.6
Installation genom
Raymond
Datum
15 april 2025
Ort
Staffanstorp, Skåne län
Klämmornas överlappning
PEN-ledare
Klämmornas placering
97% godkända
3% ej godkända
Om installationen
Paneler
Leapton: LP182*182-M-54-NB
Montagesystem
K2: SingleRail: Single/CrossHook 3S
Växelriktare
Solis: S6-EH3P(12-20)K-ND-H
Batteri
Raymond Solid State
Tillbehör
Undercentral
Tillbehör
Säkerhetsbrytare AC
Installerad av Raymond som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3
Avtal
Mätprotokoll DC
Strängschema
Batteri
Godkända kontrollpunkter
14/14
Avstånd närliggande objekt
Avstånd till växelriktare
Batteri PE
Batterikåpor
DC anslutning
Fastsäkring av produkt
Lutning
Placering av batteri
Signalkabel batteri
Skador
Smartmätare
Tillgång till batteriet
Uppfästning av kablage
Väderskydd
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7
Anslutningar i brytare
Egenskaper
Identifiering
Infästning
Kabelinföringar
Placering Säkerhetsbrytare
Skada vid brytare
Undercentral
Anmärkningar
1/7

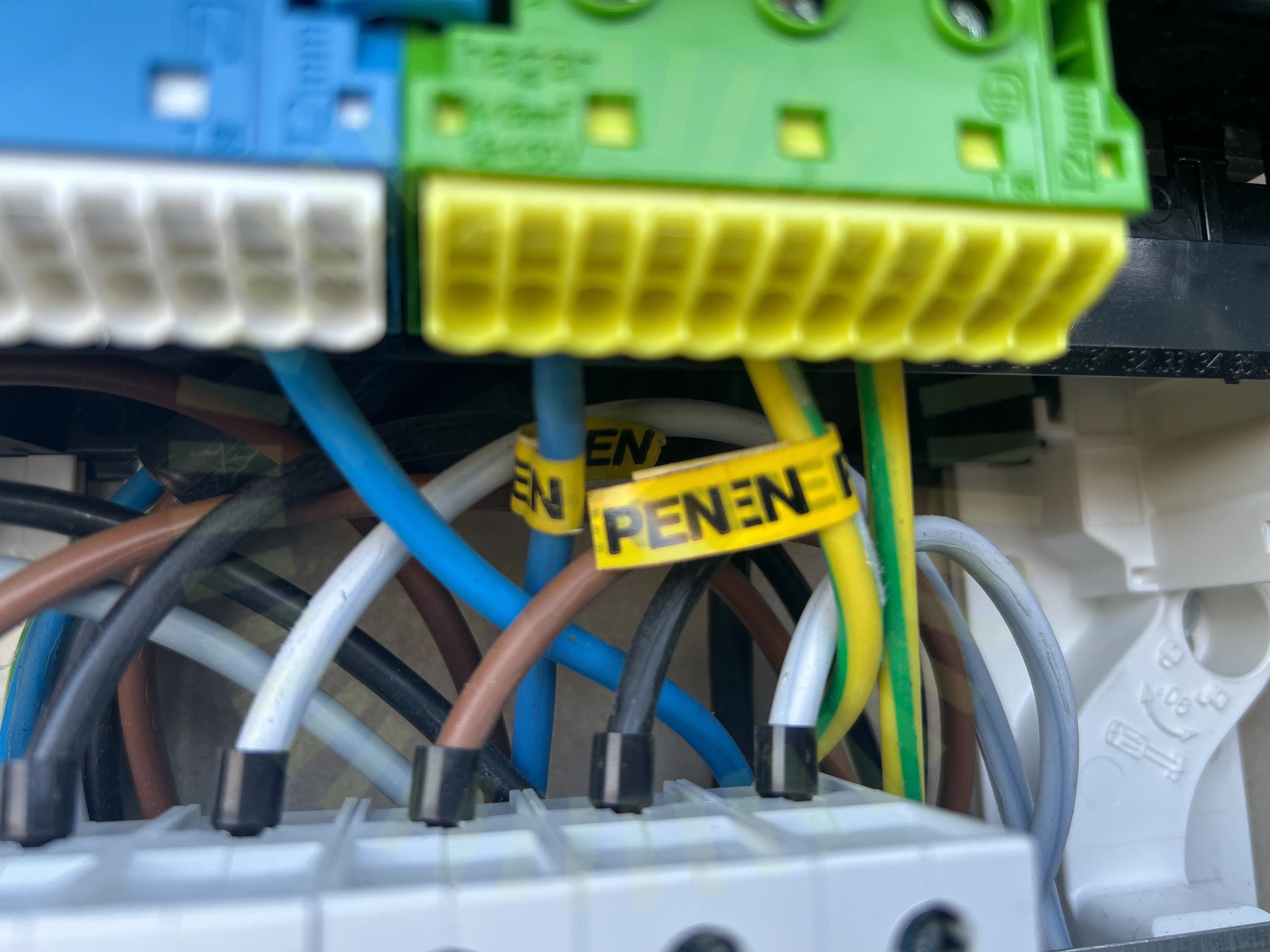

4.1 PEN-ledare
Inte godkänd
Installation utförd med fyrledarsystem. PEN ledare har felaktig dimension.
SS 436 40 00, utgåva 4 (543.4.1)
Godkända kontrollpunkter
6/7
Fasskena
Infästning
IP-Klassning
Kabelinföringar
Placering
Skydd mot beröring
Varselmärkning
Godkända kontrollpunkter
4/4
Informering av solceller
Missvisande varselmärkning
Varning för backspänning
Varning för likspänning
Villa, K2: SingleRail: Single/CrossHook 3S
Godkända kontrollpunkter
25/26
DC kabel förläggning
Främmande material
Föremål mellan skena och panelram
Infästning utanför takstol
Infästningar
Kabeldragning mellan takytor
Kabeluppfästning
Klämmans placering i skena
Mittklämmor
Placering
Skador
Skenans utstick för klämma
Skenornas infästning
Skenornas överhäng
Skenors avstånd till varandra korslager
Skenskarvar
Snö- och Vindlastberäkning
Takets lutning
Takkrokarnas CC
Takstolsinfästning
Termisk brytpunkt skenor
Tvådelad takkrok
Underliggande takpanna
Väderbeständigt material
Ändklämmor
Ej tillgängligt vid besiktning
1/26
Skruvar korrekt
Villa, Leapton: LP182*182-M-54-NB
Anmärkningar
2/17

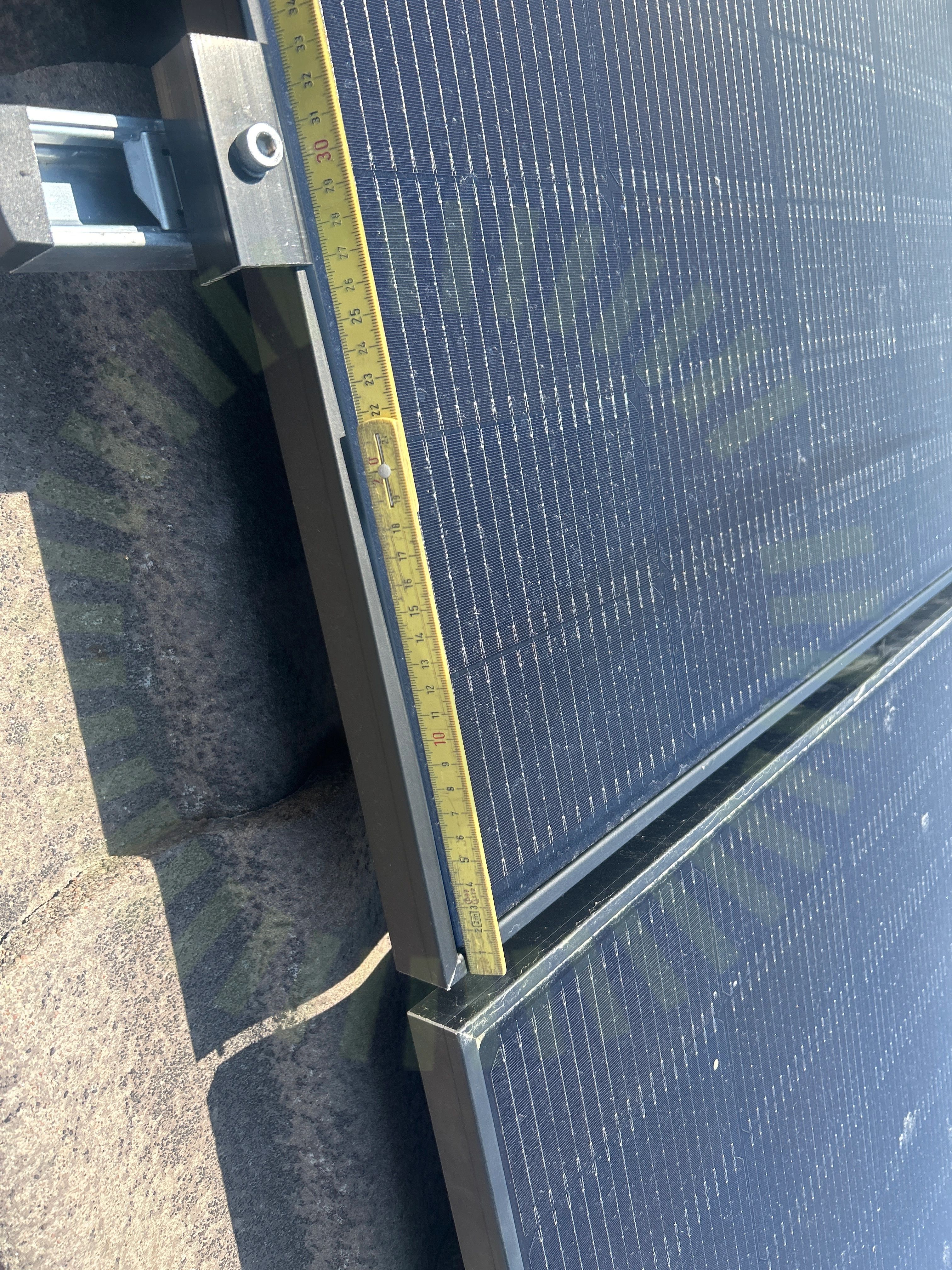

7.1 Klämmornas placering
Inte godkänd
Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.
Leapton: Installation & Maintenance 2023 V4, Sida 15-17
7.2 Klämmornas överlappning
Inte godkänd
Panelklämmans överlappning på panelens ram stämmer inte överens med tillverkarens anvisningar. Överlappar på flera ställen 4-5 mm. Ska vara 7-10 mm
Leapton: Installation & Maintenance 2023 V4, Sida 13
Godkända kontrollpunkter
14/17
Avstånd till hav
Avstånd till yta
Dräneringshål
Förbindelse av kontakter
Föremål mot bakstycke
Klämmornas storlek
Kontaktdon
Kopplingslåda böjradie
Panelkablaget böjradie
Panelramar separerade
Skador på panel
Skugga
Spänningar i ram
Stress på kontakter
Ej tillgängligt vid besiktning
1/17
Strängförläggning
Växelriktare
Godkända kontrollpunkter
35/35
AC kablage förläggning
AC Kablage förläggning
Anslutning av ledare
Anslutning av växelriktare
Avstånd närliggande objekt
Bakomliggande material
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Kontakter
DC Max Spänning
DC Max Ström
DC Min Spänning
Dubbel matning
Enkelisolerade ledare
Fastsäkring av produkt
Förskruvning
Genomföringar
Huvudsäkring
Identifiering
Infästning
Jordning av chassi
Kabeldimensionering
Kablagets böjradie
Likspänningskomponenter
Mekanisk påverkan
Placering
Skadat kablage
Skarp kant
Stress på kontakter
Strängdesign
Säkringsdimension
Tillgänglighet
Väderbeständigt material
Växelriktarens IP klassning
