Besiktningsrapport

8.2

Installation genom

Revolt Powercharge AB

Datum

6 februari 2024

Ort

Järfälla, Stockholms län

Bakomliggande material

Varning för likspänning

Informering av solceller

+ 8

74% godkända26% ej godkända

Om installationen

VäxelriktareGroWatt: MOD 3-10KTL3-XH

BatteriGrowatt: APX HV Battery System S2

Installerad av Revolt Powercharge AB som har ett högt snittbetyg på 9.0 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Batteri

Godkända kontrollpunkter

15/15

Avstånd närliggande objektBatteri PEDC anslutning batterimodulDC anslutning växelriktareFastsäkring av produktLutningSammansättning av komponenterSignalkabel batterikomponenterSignalkabel växelriktareSkadorSmartmätareTillgång till batterietUppfästning av kablageUtrymmeVäderskydd

Varselmärkning

Anmärkningar

3/4

2.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)

2.2 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för backspänning saknas enligt krav. Se referens.

SEK 457, Sida 42

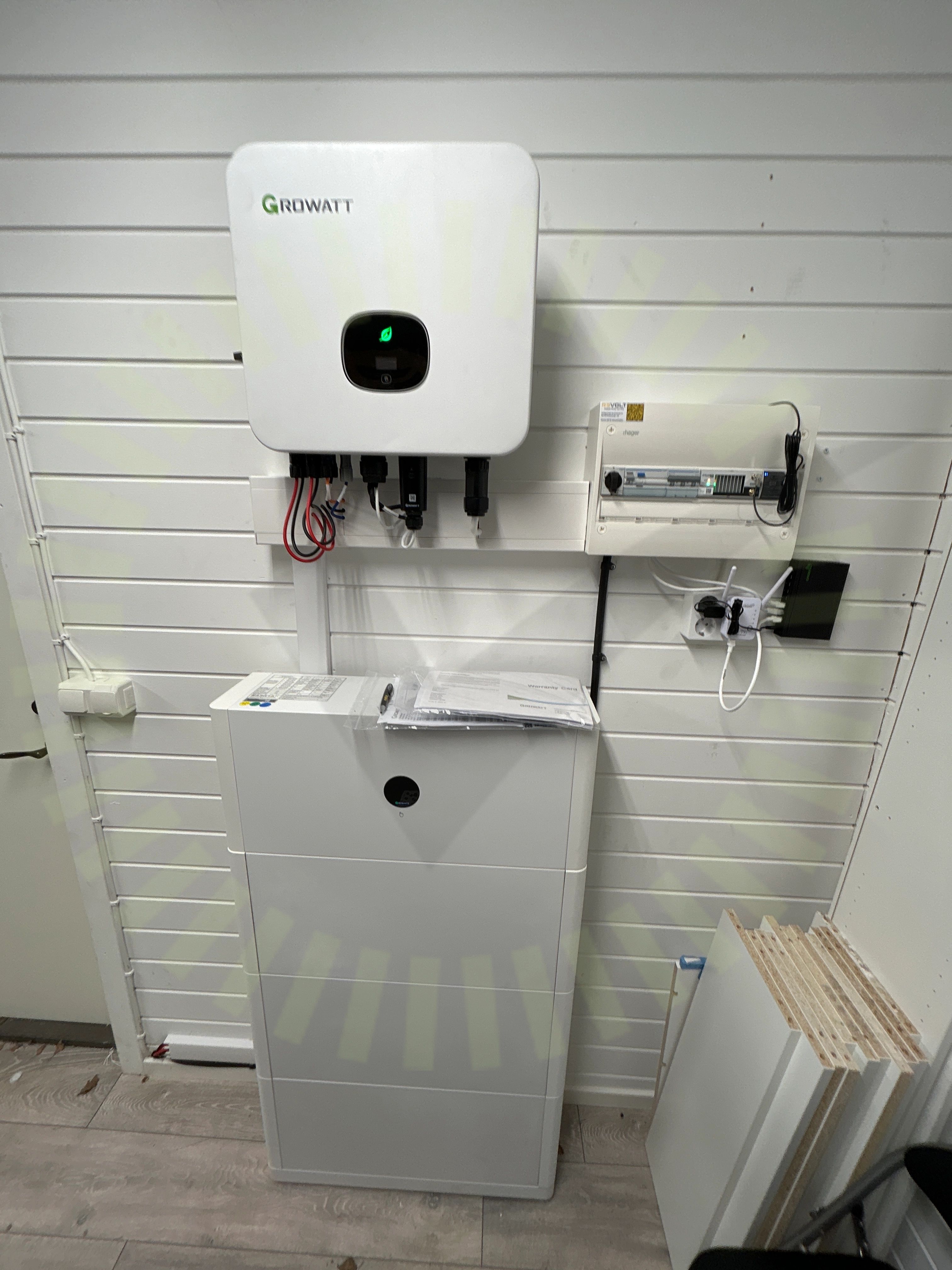

2.3 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

1/4

Missvisande varselmärkning

Växelriktare

Anmärkningar

11/35

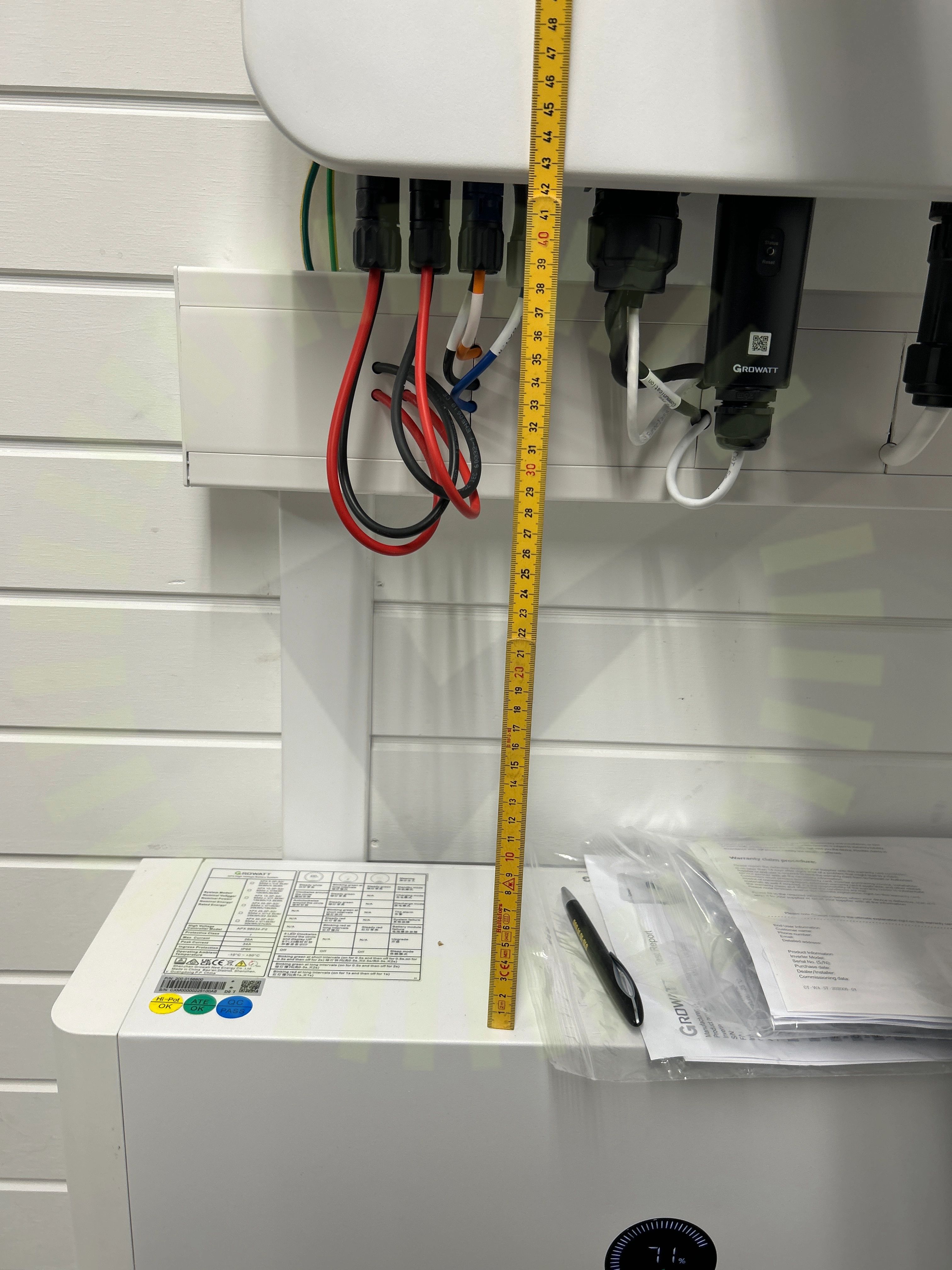

3.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

MOD 3-10KTL3-XH User Manual EN 2022.11.23, Sida 12

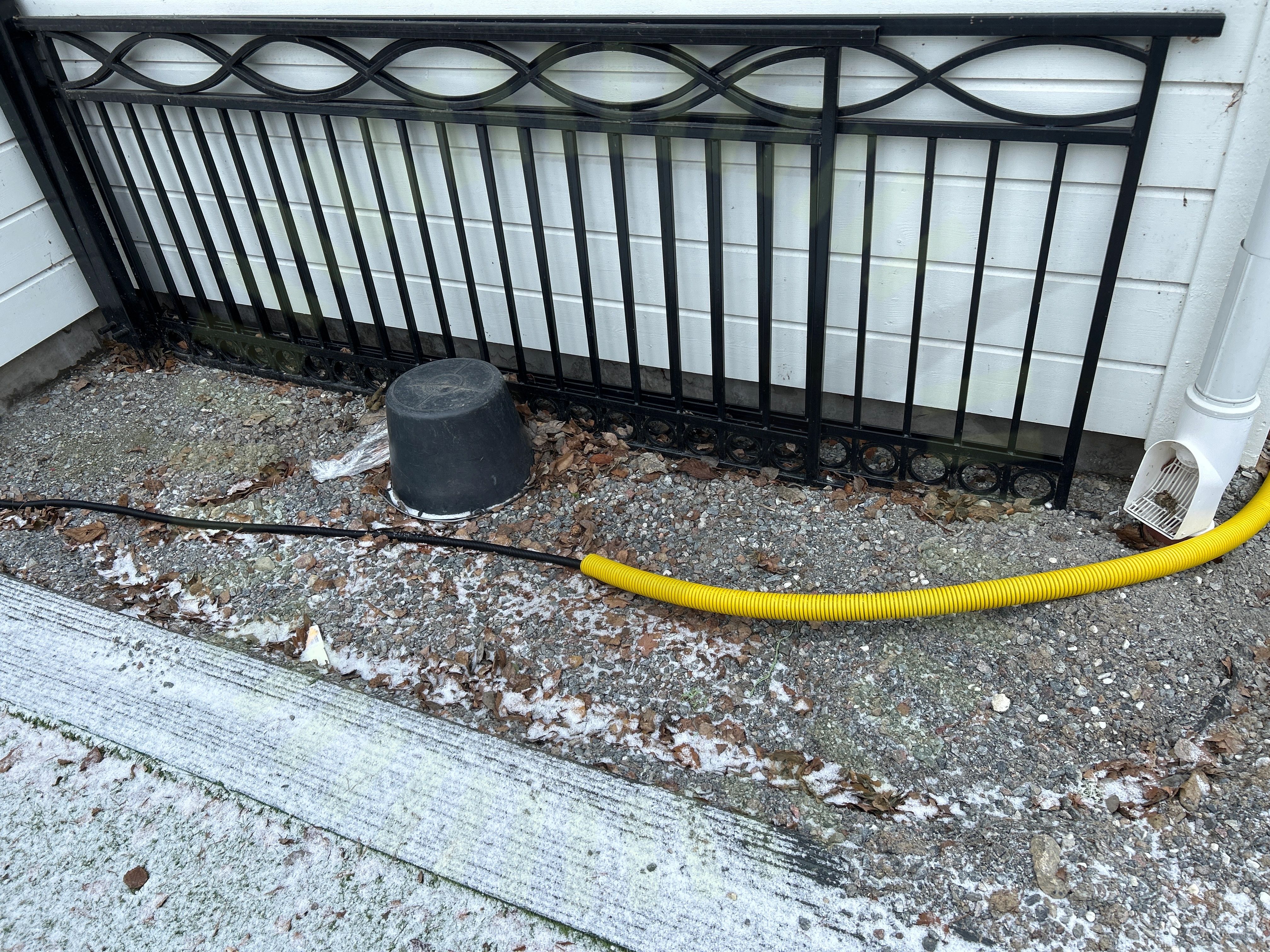

3.2 DC Kablage förläggning

Inte godkänd

Nedgrävning av DC kablage är inte färdigställd. Kablaget är i delar av sträckan förberedd för nedgrävning utan att vara förlagd i materiel som lämpar sig för markförläggning.

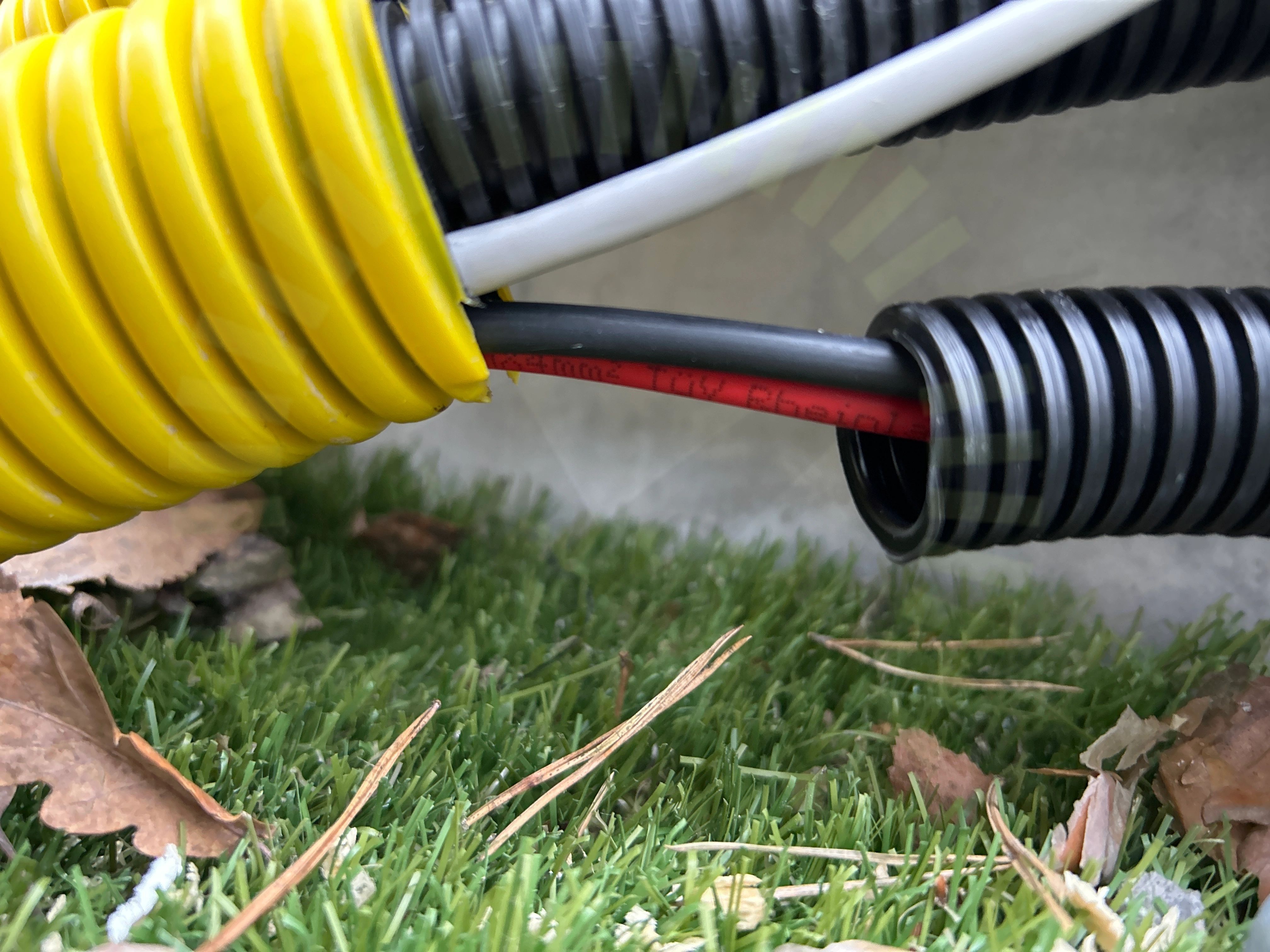

3.3 DC Kablage skydd

Inte godkänd

Kablaget är förlagt utan hänsyn till den yttre påverkan.

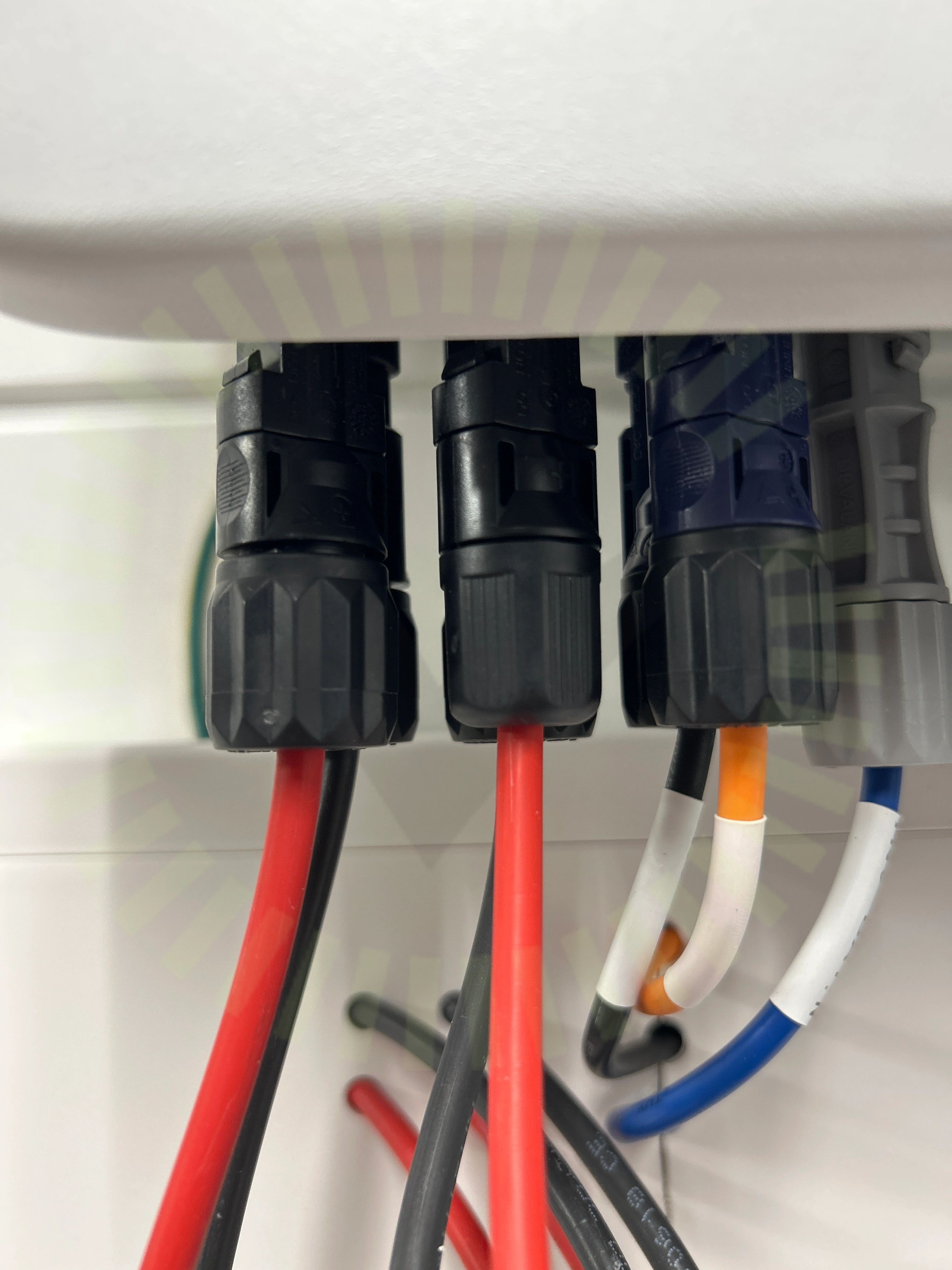

3.4 DC Kontakter

Inte godkänd

Kontakter i förbindelse med växelriktare är från olika tillverkare.

SS 436 40 00 (712.526)

3.5 Bakomliggande material

Inte godkänd

Bakomliggande material uppfyller inte tillverkarens krav.

MOD 3-10KTL3-XH User Manual EN 2022.11.23, Sida 11

3.6 Dubbel matning

Inte godkänd

Huvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln kan hantera.

SS 436 40 00 (312.2.1.2 / 512.1.2)

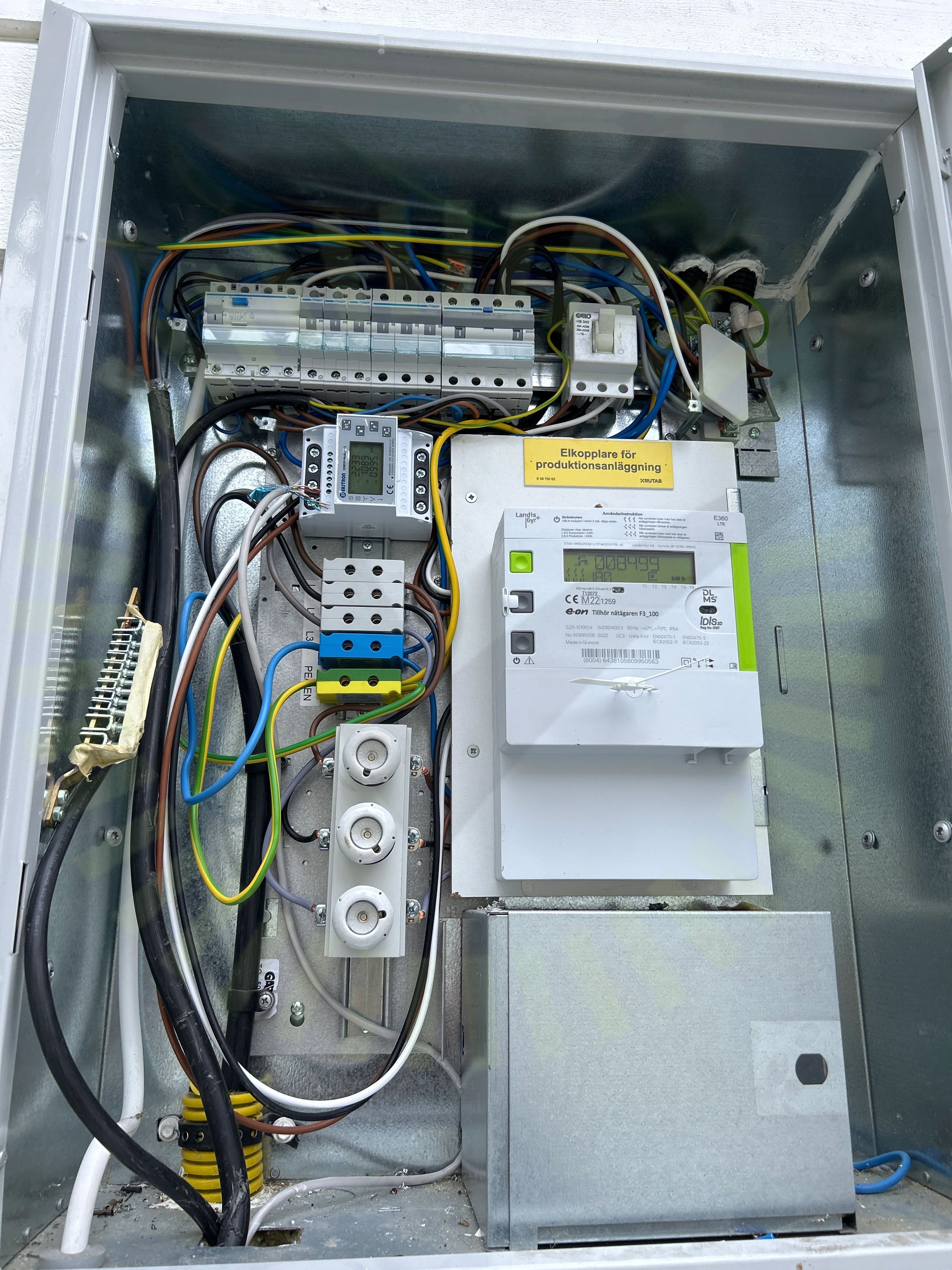

3.7 Enkelisolerade ledare

Inte godkänd

Kapslingar är inte återmonterade. Samtliga enkelisolerade ledare ligger öppet. Beröringsskydd saknas helt.

SS 436 40 00 (412.2.2.1)

3.8 Genomföringar

Inte godkänd

Genomföring inte tätad.

SS 436 40 00 (527.2.1)

3.9 Identifiering

Inte godkänd

Märkning är inte utfört så det är tydligt vad som tillhör vad. Gäller både undercentral och mätarskåp.

SS 436 40 00 (514.1)

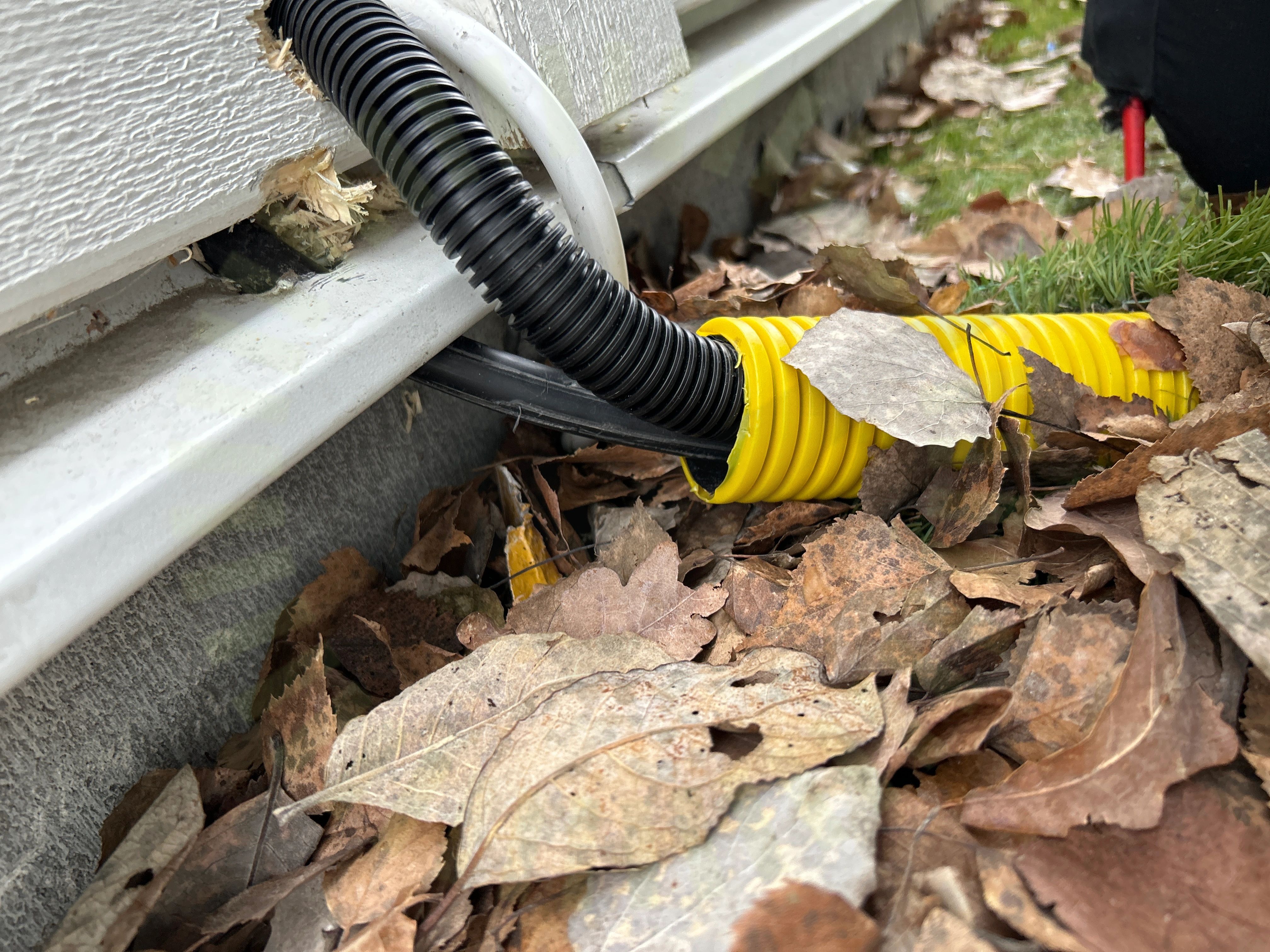

3.10 Mekanisk påverkan

Inte godkänd

Kablage är inte förlagt eller skyddat för mekanisk påverkan genom slag eller stöt.

SS 436 40 00 (522.6.2)

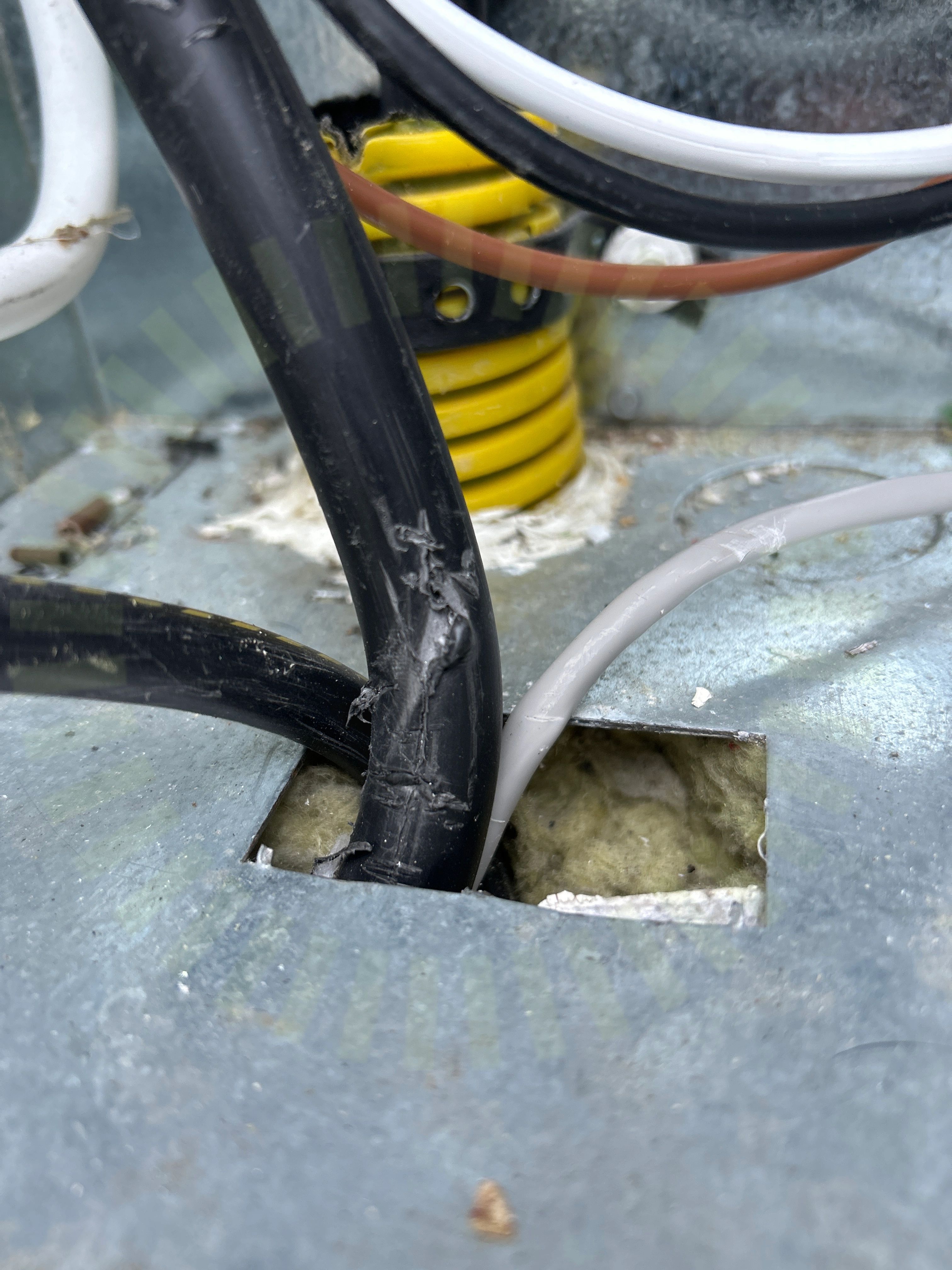

3.11 Skadat kablage

Inte godkänd

Mantel på kablage skadat.

Godkända kontrollpunkter

24/35

AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareDC Kablage egenskaperDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktFörskruvningHuvudsäkringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
