Besiktningsrapport

8.5

Installation genom

Delidel

Datum

13 juni 2023

Ort

Kungälv, Västra Götalands län

Förbindelse av kontakter

Kopplingslåda

Panelkablagets böjradie

+ 2

90% godkända10% ej godkända

Om installationen

PanelerEurener: MEPV 144 HALF-CUT (425-450)

MontagesystemIBC: TopFix 200 (Papptak)

VäxelriktareSunGrow: SH5-10RT

BatteriSunGrow: SBR(XXX)

TillbehörSäkerhetsbrytare AC

TillbehörElmaterial: Kapsling

Installerad av Delidel som har ett högt snittbetyg på 9.3 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Elmaterial: Kapsling

Godkända kontrollpunkter

7/7

BrytareBöjradieFörskruvningarInfästningIP-KlassningPlaceringSkydd mot beröring

Eurener: MEPV 144 HALF-CUT (425-450)

Anmärkningar

5/13

2.1 Förbindelse av kontakter

Inte godkänd

Kontakterna som har kopplats på panelerna är inte från samma tillverkare som de förmonterade.

SS 436 40 00, 712.526

2.2 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för den använda klämzonen saknas.

Eurener Installation Guide

2.3 Kontaktdon

Inte godkänd

Buntband ska inte placeras över kontaktdonens hölje.

2.4 Kopplingslåda

Inte godkänd

Kablaget sitter för spänt från kopplingslådan till ramen med ett buntband och sen skarpt draget till skenan. Utsätter panelens utgång för konstant stress.

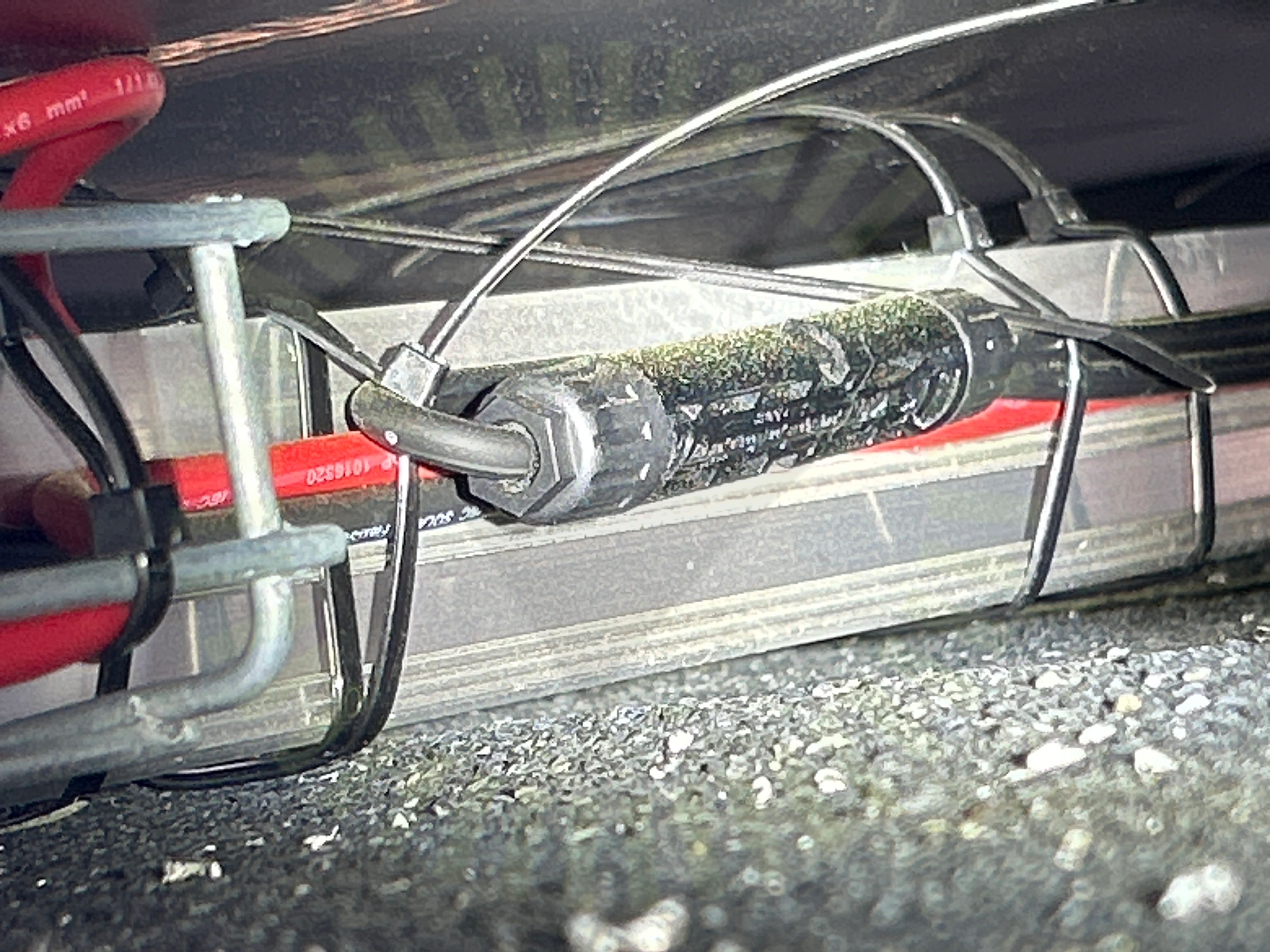

2.5 Panelkablagets böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie där de går ut ur kontakter.

Godkända kontrollpunkter

7/13

DräneringshålFöremål mot bakstyckeKlämmornas överlappningPanelramar separeradePunktbelastningSkuggaSpänningar i ram

Ej tillgängligt vid besiktning

1/13

Strängförläggning

IBC: TopFix 200 (Papptak)

Anmärkningar

2/22

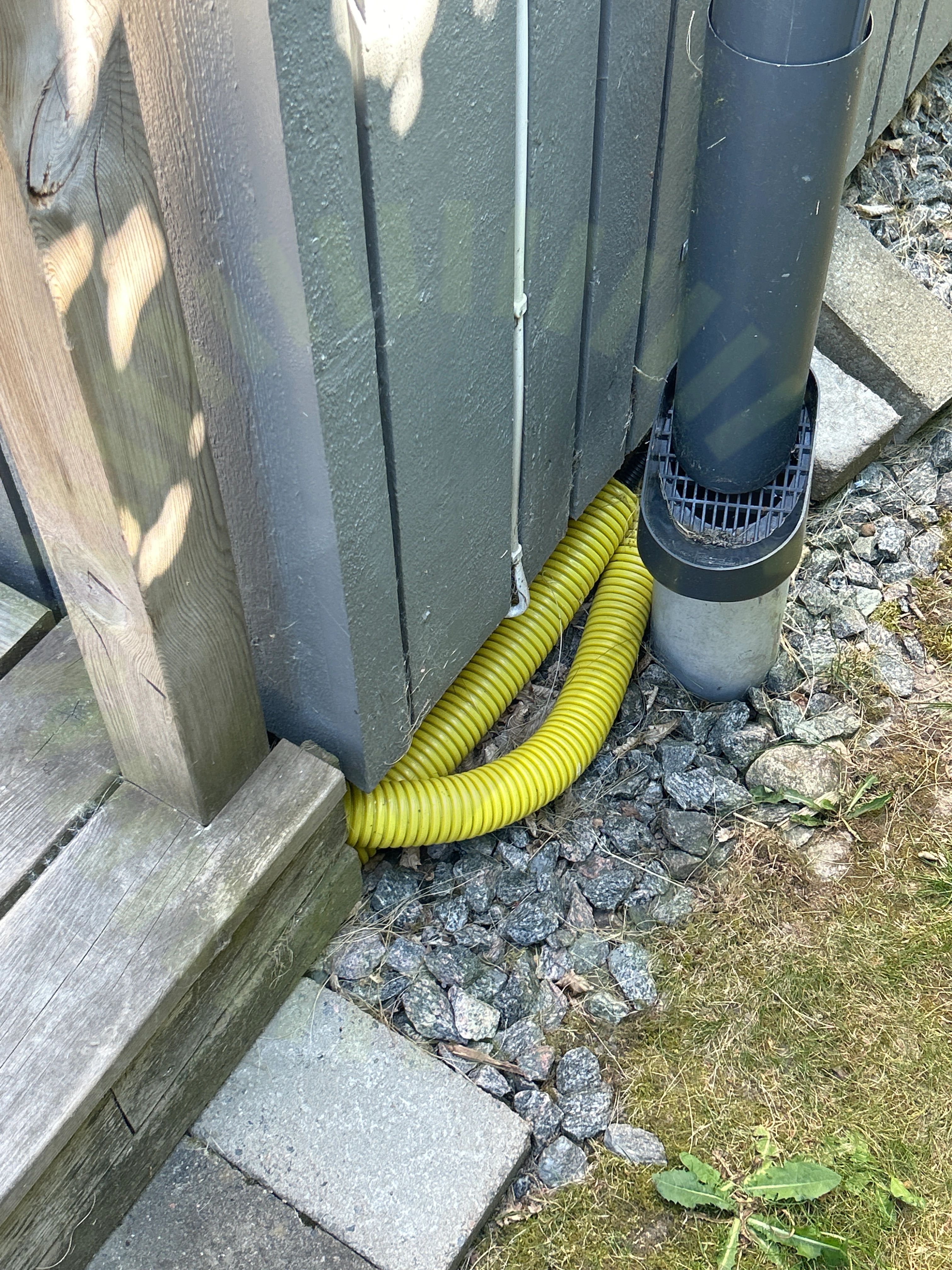

3.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

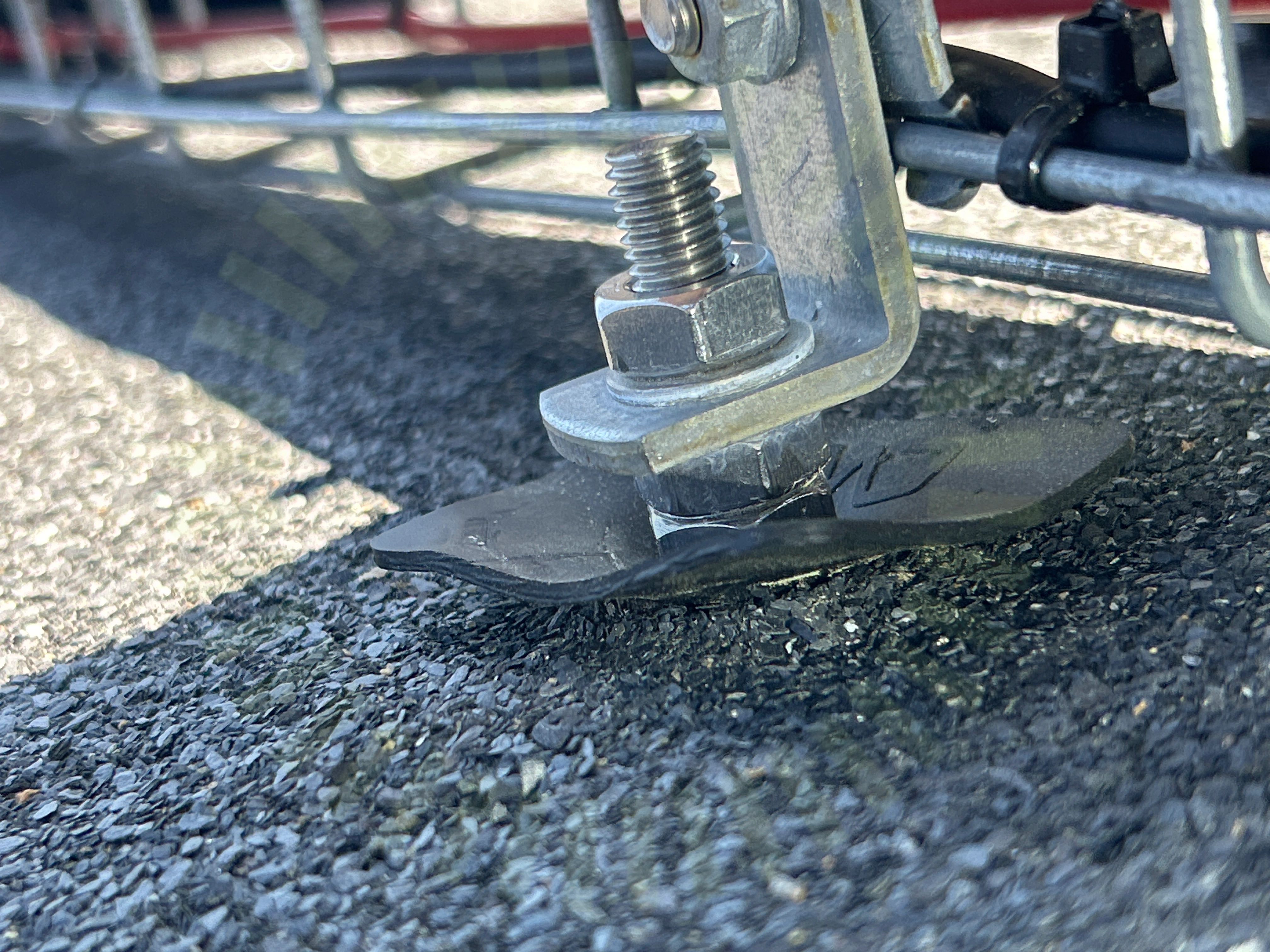

3.2 Tätskiktsplattor CC mått

Inte godkänd

Utförd Lastberäkning anger att infästningar ska ske med 800 mm mellanrum. Uppmätt är ca 1100 mm.

Snö- och vindlastberäkning

Godkända kontrollpunkter

18/22

DC kabel förläggningEPDMFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorMittklämmorPanelramens höjdPlaceringSkada på klämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSnö- och VindlastberäkningSvetsning takpappTätskiktsplattor InfästningVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

2/22

SkenskarvarTakgenomföring

SunGrow: SBR(XXX)

Anmärkningar

1/8

4.1 Infästning

Inte godkänd

Batteriet är inte fastsäkrat.

SBR096-256-UEN-Ver12-202103, Version: 1.2, Sida 19.

Godkända kontrollpunkter

7/8

AvståndKommunikationLockMiljökravPESkadorVinkel

SunGrow: SH5-10RT

Godkända kontrollpunkter

37/37

AC Anslutning VäxelriktareAC BöjradieAC kablage skarp kantAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Kontakter stressFastsäkring av produktFörskruvningGenomföringarHuvudsäkringInformering av solcellerInfästningJordning av chassiKabeldimensioneringLedare FastspändaMissvisande varselmärkningMärkningMätprotokoll DCPlaceringSkadat kablageSträngdesignSträngschemaSäkringsdimensionSäkringsdimensionTillförlitligt fästUppskalad ledareVarning för backspänningVarning för likspänningVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
