Besiktningsrapport

8.2

Installation genom

Decasol

Datum

18 april 2023

Ort

Vejbystrand, Skåne län

Panelramar separerade

Kopplingslåda

Klämmor rätt förläggning

+ 3

86% godkända14% ej godkända

Om installationen

PanelerTrina: Vertex DE09.05

MontagesystemWeland Stål: Råspont

VäxelriktareHuawei: SUN2000-(3-10KTL)-M1

TillbehörSäkerhetsbrytare AC

Installerad av Decasol som har ett medelhögt snittbetyg på 8.8 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Huawei: SUN2000-(3-10KTL)-M1

Anmärkningar

3/39

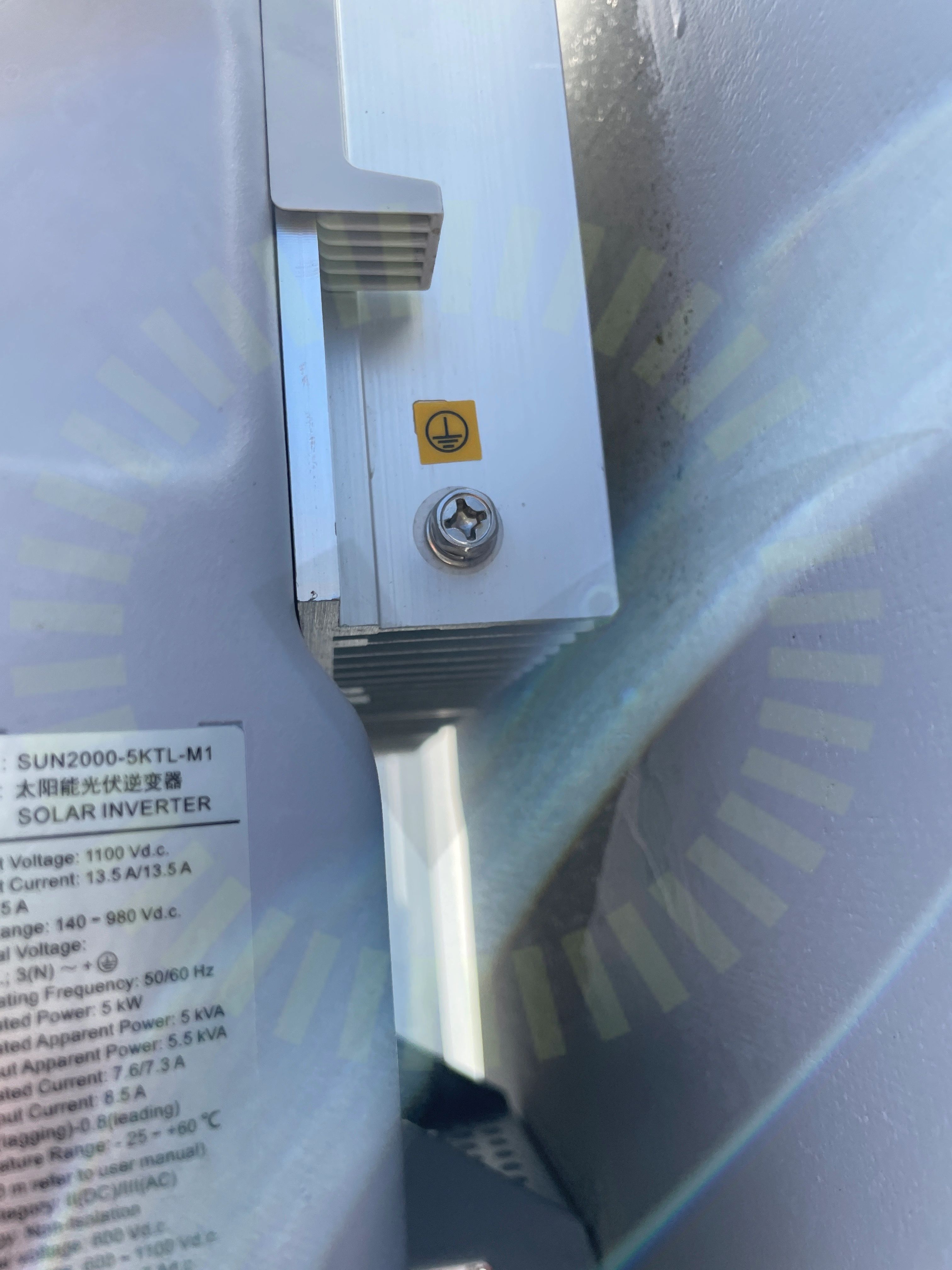

1.1 Jordning av chassi

Inte godkänd

Växelriktarens chassi har inte ansluten PE punkt i chassi enligt tillverkarens anvisningar.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 42-44

1.2 Avstånd till hav

Inte godkänd

Växelriktaren är placerad utomhus ca 100m till havet

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 8

1.3 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

ELSÄK-FS 2022:1 (3 kap. 6 §)

Godkända kontrollpunkter

36/39

AC anslutning växelriktareAC BöjradieAC GenomföringarAC Kablage dimensioneringAC Kablage förläggningAC kablage skadaAC kablage skarp kantAvstånd närliggande objektAvtalDC Genomföringar DC Kablage egenskaperDC Kablage förläggningDC Kablage skadaDC Kontakter anslutningDC Max SpänningBakomliggande materialDC Kablage skyddDC Kontakter stressDC Max StrömDC Min SpänningFastsäkring av produktHuvudsäkringInformering av solcellerInfästningKontakterLedare FastspändaLikspänningskomponenterMärkningPlaceringSträngschemaSäkringsdimensionTillförlitligt fästVarning för backspänningVarning för likspänningVentilationVäderbeständigt material

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6

BöjradieEgenskaperFörskruvningarInfästningPlaceringRakt monterad

Trina: Vertex DE09.05

Anmärkningar

2/15

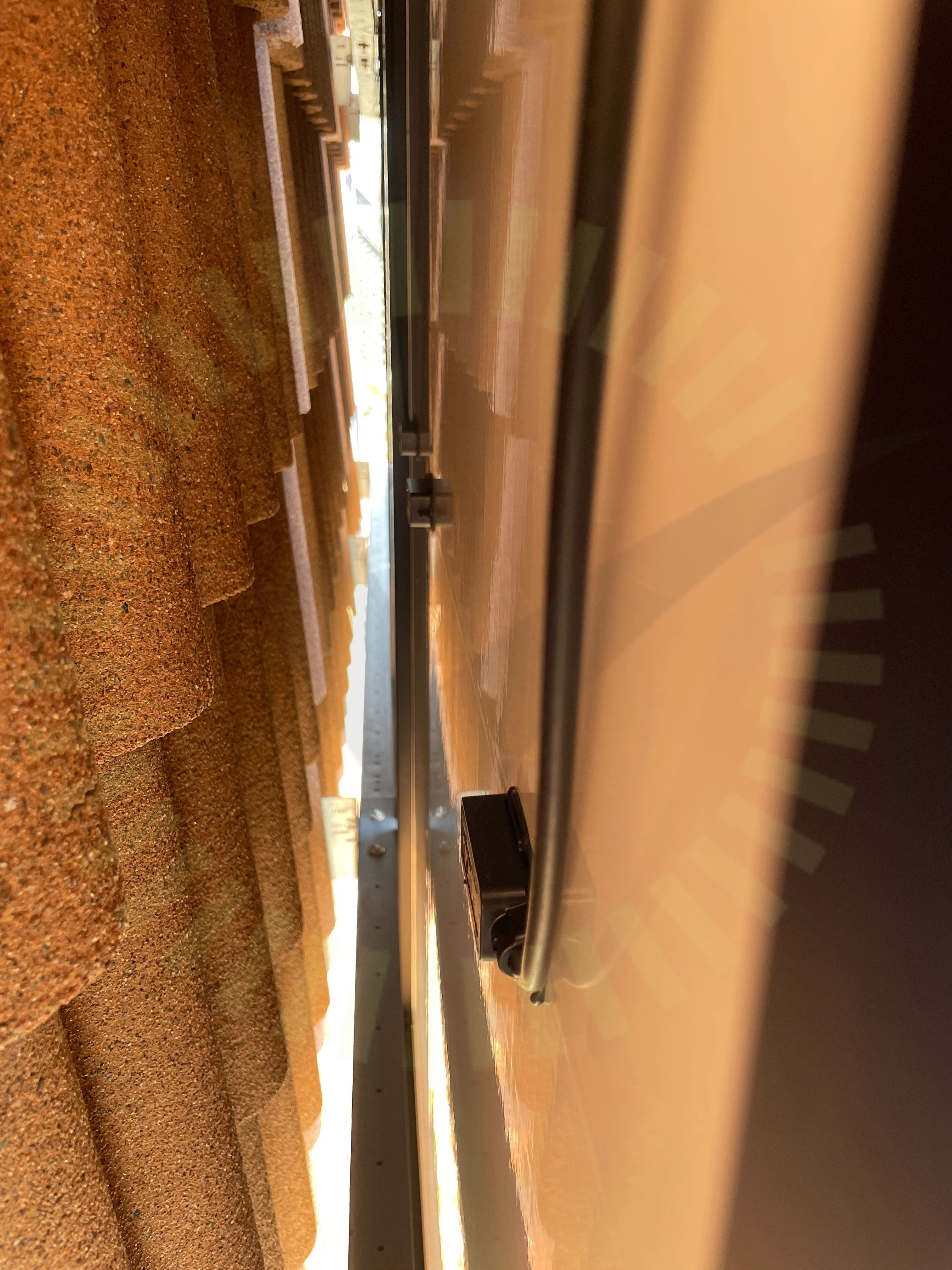

3.1 Kopplingslåda

Inte godkänd

Kablage ej dragavlastade

3.2 Panelramar separerade

Inte godkänd

Panelerna är inte monterade med korrekt avstånd till varandra.

TRINA SOLAR USER MANUAL vertex series modules, December 2022 sida 15.

Godkända kontrollpunkter

13/15

DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontakterPanelkablagets böjradiePunktbelastningSkadorSkuggaSpänningar i ramStress på kontakterSträngförläggning

Weland Stål: Råspont

Anmärkningar

7/22

4.1 Klämmor rätt förläggning

Inte godkänd

Mittfästen är inte monterade enligt tillverkarens anvisningar. Bottendel ligger felaktigt.

MA5111 Sid 1 (1) | Version 4 - 221117

4.2 Mittklämma skruv

Inte godkänd

Mittfästen är inte monterade enligt tillverkarens anvisningar.

Tillverkarens anvisningar

4.3 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd

4.4 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkningen saknas

Tillverkarens montageanvisningar

4.5 Takkrokarnas CC

Inte godkänd

Lastberäkning saknas uppmätt mått mellan krokar 900mm

MA5102 Sid 1 (1) | Version 3 - 221101

4.6 Underbyggnad

Inte godkänd

Lastberäkning saknas, råspont 17mm

Produktdatablad solpanelsfäste PD5117 | Version 1 - 230127 | Sid 1 (1)

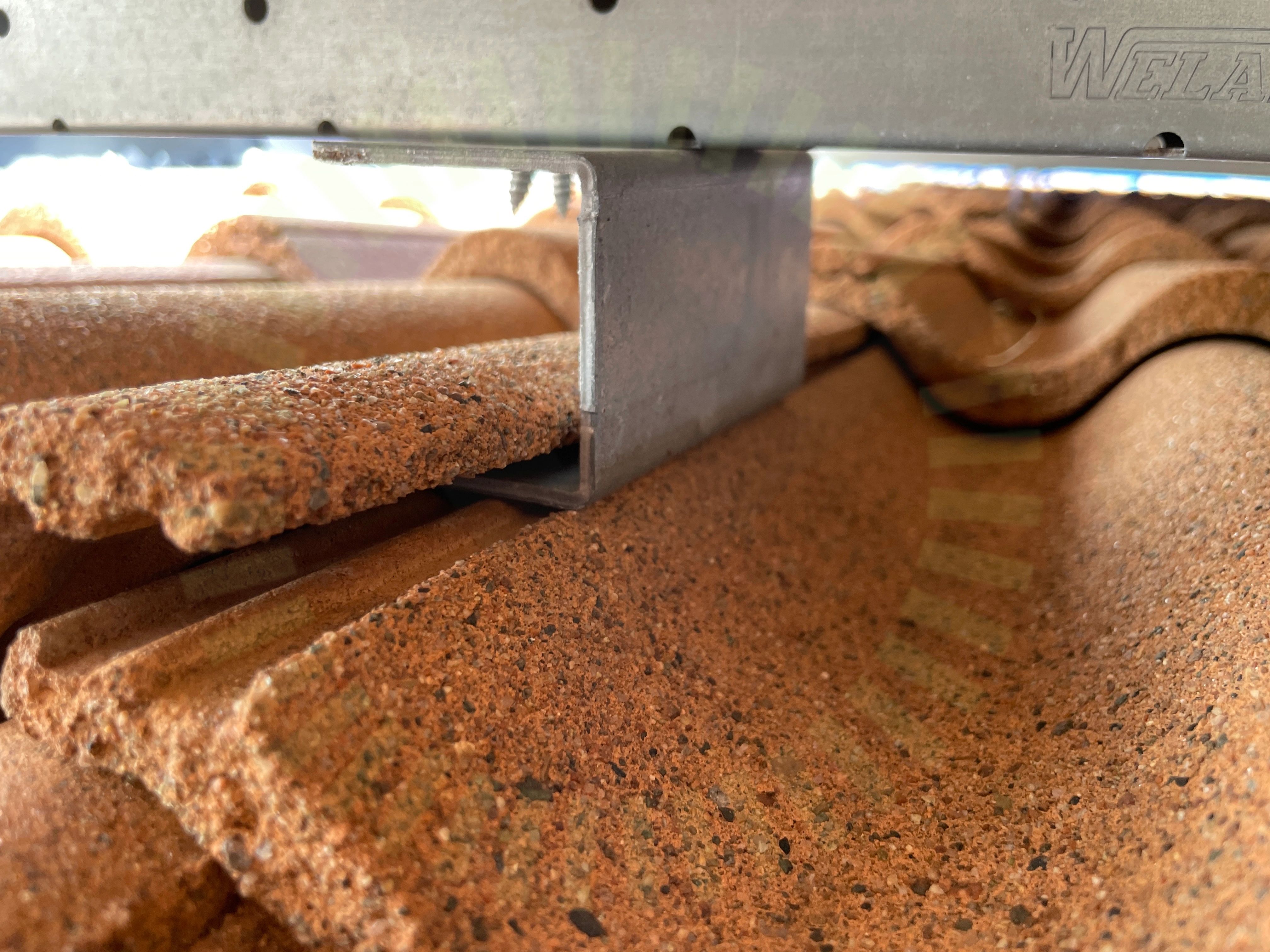

4.7 Underliggande takpanna

Inte godkänd

Krok ligger dikt panna

MA5102 Sid 1 (1) | Version 3 - 221101

Godkända kontrollpunkter

15/22

DC kabel förläggningFrämmande materialKabeluppfästningMittklämmorPlaceringRåspontsinfästningShimsSkadorSkenornas infästningSkenornas överhängSkenskarvarTvådelad TakkrokVäderbeständigt materialÄndklämmor skena Ändklämmor skruv
