Besiktningsrapport
9.4
Installation genom
Sesol
Datum
20 mars 2023
Ort
Nyköping, Södermanlands län
Takkrokarnas CC
Fästens placering
Skenskarvar
97% godkända
3% ej godkända
Om installationen
Paneler
Longi LR5-66HPH 480-505M
Montagesystem
Weland Stål: Råspont
Växelriktare
Huawei: SUN2000-(3-10KTL)-M1
Batteri
Huawei: LUNA2000-5-15-S0
Tillbehör
Smartmätare: CHINT DTSU666
Tillbehör
Elmaterial: Kapsling
Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
2/2
Mätprotokoll DC
Strängschema
Batteri
Godkända kontrollpunkter
14/14
Avstånd
Avstånd till växelriktare
Batteri PE
Fastsäkring av produkt
Infästning
Internet
Kabel
Kontakter
Rakt stående
Skador
Smart Power Sensor
Temperatur
Utrymme
Väderskydd
Kapsling
Godkända kontrollpunkter
8/8
Brytare
Böjradie
Förskruvningar
Infästning
IP-Klassning
Placering
Termisk påverkan
Yttre påverkan
Tak 1, Longi LR5-66HPH 480-505M
Anmärkningar
1/18

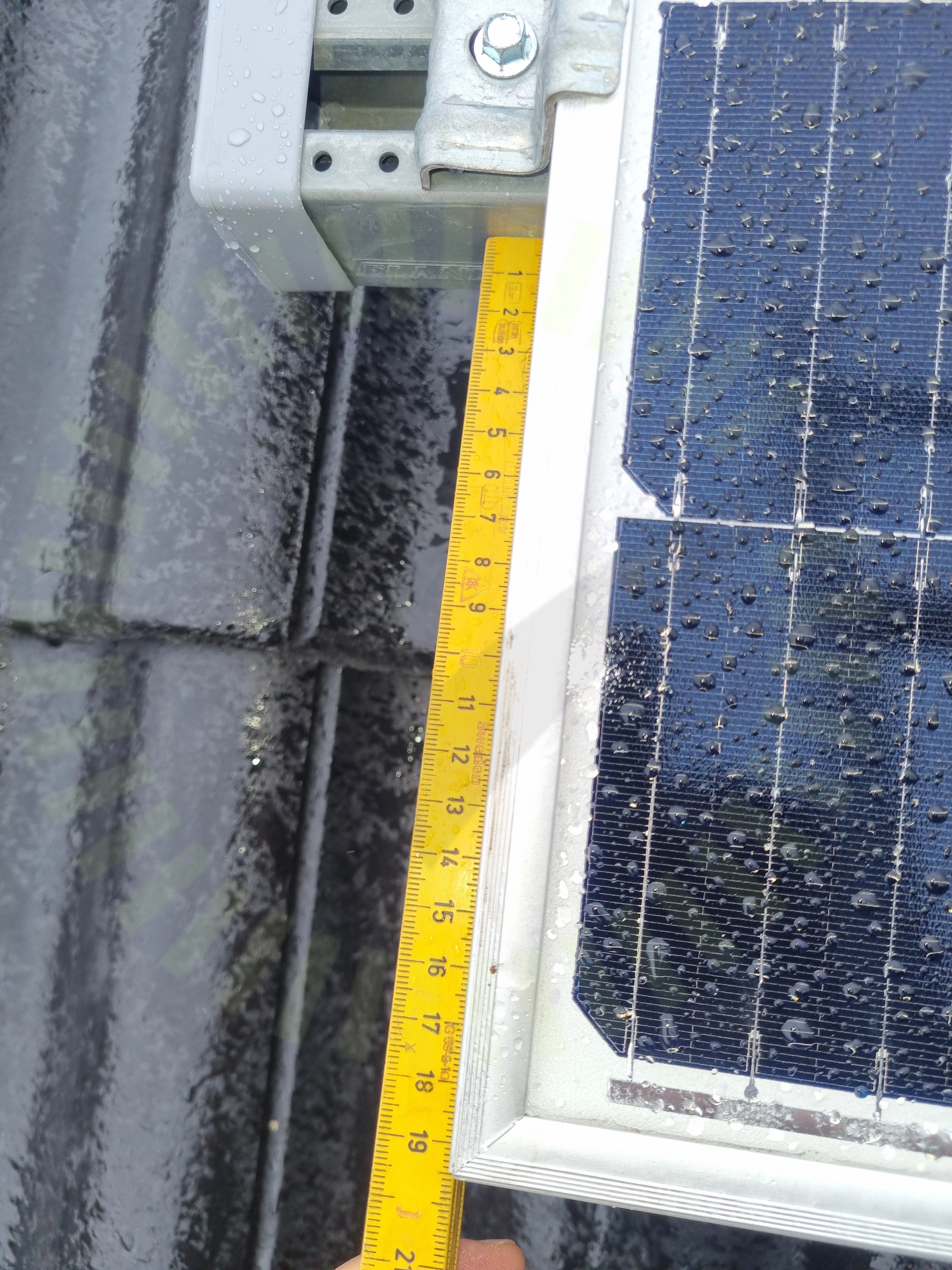

4.1 Fästens placering
Inte godkänd
Fästen är inte placerade inom tillverkarens angivna zon.
Installation Manual for LONGi Solar PV Modules, V15, Sida 13
Godkända kontrollpunkter
16/18
Avstånd till tak
Dragavlastade
Dräneringshål
Förbindelse av kontakter
Föremål mot bakstycke
Kontakter
Kopplingslåda
Mellanrum
Panelkablagets böjradie
Punktbelastning
Skador
Skador
Skugga
Spänningar i ram
Stress på kontakter
Överlappning
Ej tillgängligt vid besiktning
1/18
Strängförläggning
Tak 1, Weland Stål: Råspont
Anmärkningar
2/22

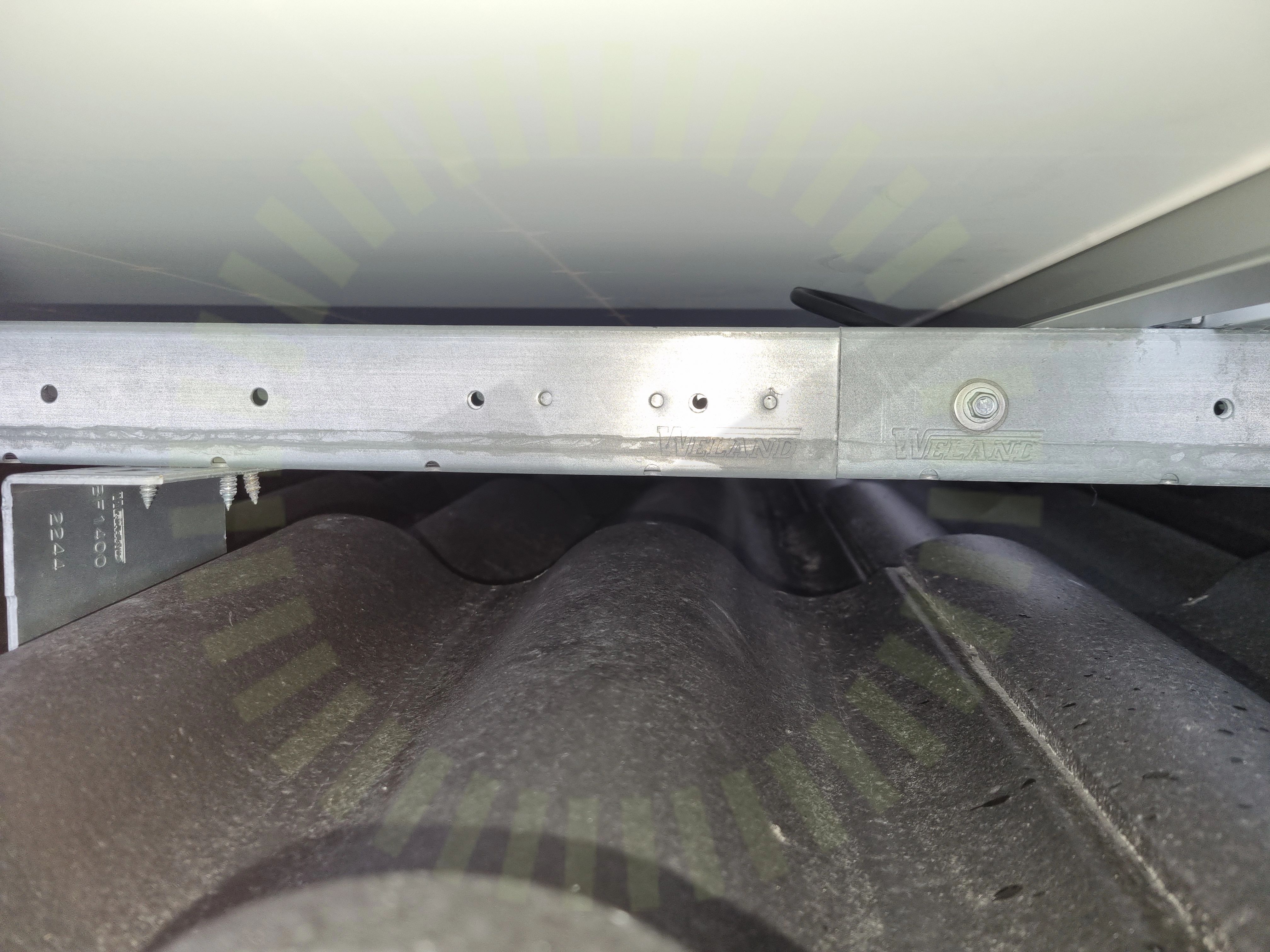

5.1 Skenskarvar
Inte godkänd
Sammankopplingen mellan skenorna är inte korrekt installerad.
MA5102 Sid 1 (1) | Version 3 - 221101
5.2 Takkrokarnas CC
Inte godkänd
900cc på ena kanten.
MA5102 Sid 1 (1) | Version 3 - 221101
Godkända kontrollpunkter
20/22
Främmande material
Kabeluppfästning
Klämmor rätt förläggning
Mittklämma skruv
Mittklämmor
Råspontsinfästning
Shims
Skador
Skarp kant
Skenornas infästning
Skenornas överhäng
Skydd
Snö- och Vindlastberäkning
Takgenomföring
Tvådelad Takkrok
Underbyggnad
Underliggande takpanna
Väderbeständigt material
Ändklämmor skena
Ändklämmor skruv
Varselmärkning
Godkända kontrollpunkter
4/4
Informering av solceller
Tillförlitligt fäst
Varning för backspänning
Varning för likspänning
Växelriktare
Godkända kontrollpunkter
31/31
AC anslutning växelriktare
AC Böjradie
AC Genomföringar
AC Kablage dimensionering
AC Kablage förläggning
AC kablage skada
AC kablage skarp kant
Avstånd närliggande objekt
Avstånd till hav
Bakomliggande material
DC Genomföringar
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skada
DC Kablage skydd
DC Kontakter anslutning
DC Kontakter stress
DC Max Spänning
DC Max Ström
DC Min Spänning
Fastsäkring av produkt
Huvudsäkring
Infästning
Jordning av chassi
Kontakter
Ledare Fastspända
Märkning
Placering
Smartmätare
Säkringsdimension
Ventilation
