Besiktningsrapport

9.3
x

Installation genom

Energy Effective Solutions

Datum

29 januari 2024

Ort

Sigtuna, Stockholms län
Klämmornas placering
Kabeluppfästning
Växelriktarens IP klassning
92% godkända8% ej godkända

Om installationen

PanelerAstronergy: CHSM54M(BL)-HC
MontagesystemWeland Stål: Råspont
VäxelriktareGroWatt: MOD 3-10KTL3-XH
TillbehörSäkerhetsbrytare AC
Energy Effective Solutions

Installerad av Energy Effective Solutions som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmän

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschemat för östra takytan stämmer inte med verkligheten.

Godkända kontrollpunkter

1/3
Avtal

Astronergy: CHSM54M(BL)-HC

Anmärkningar

1/17
Klämmornas placering

2.1 Klämmornas placering

Inte godkänd

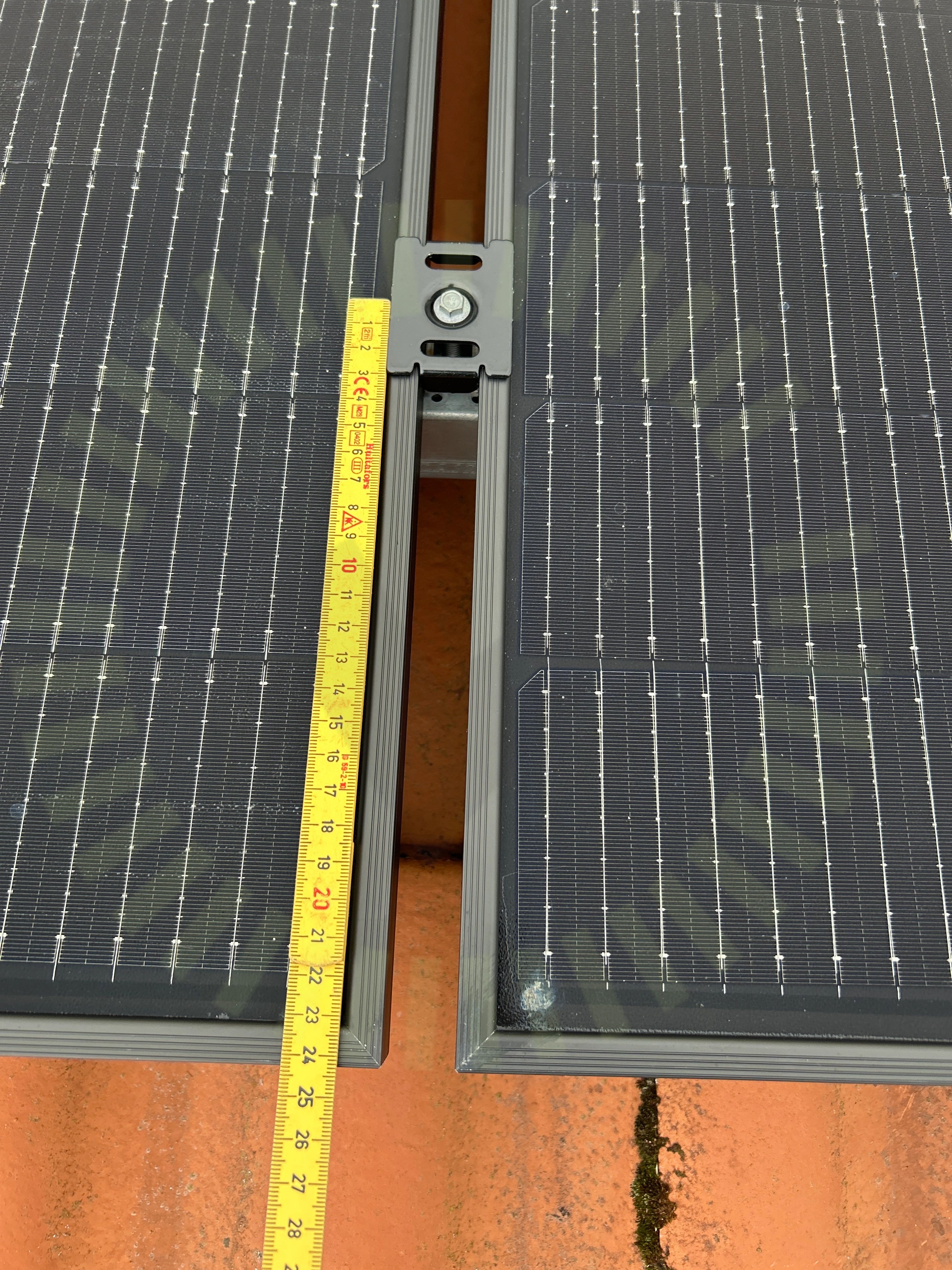

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

Astronergy Crystalline Silicon PV Module Installation Manual. Rev 1.1, January 2023, Sida 16-17

Godkända kontrollpunkter

16/17
Avstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas storlekKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablaget böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

GroWatt: MOD 3-10KTL3-XH

Anmärkningar

1/39
Växelriktarens IP klassning

3.1 Växelriktarens IP klassning

Inte godkänd

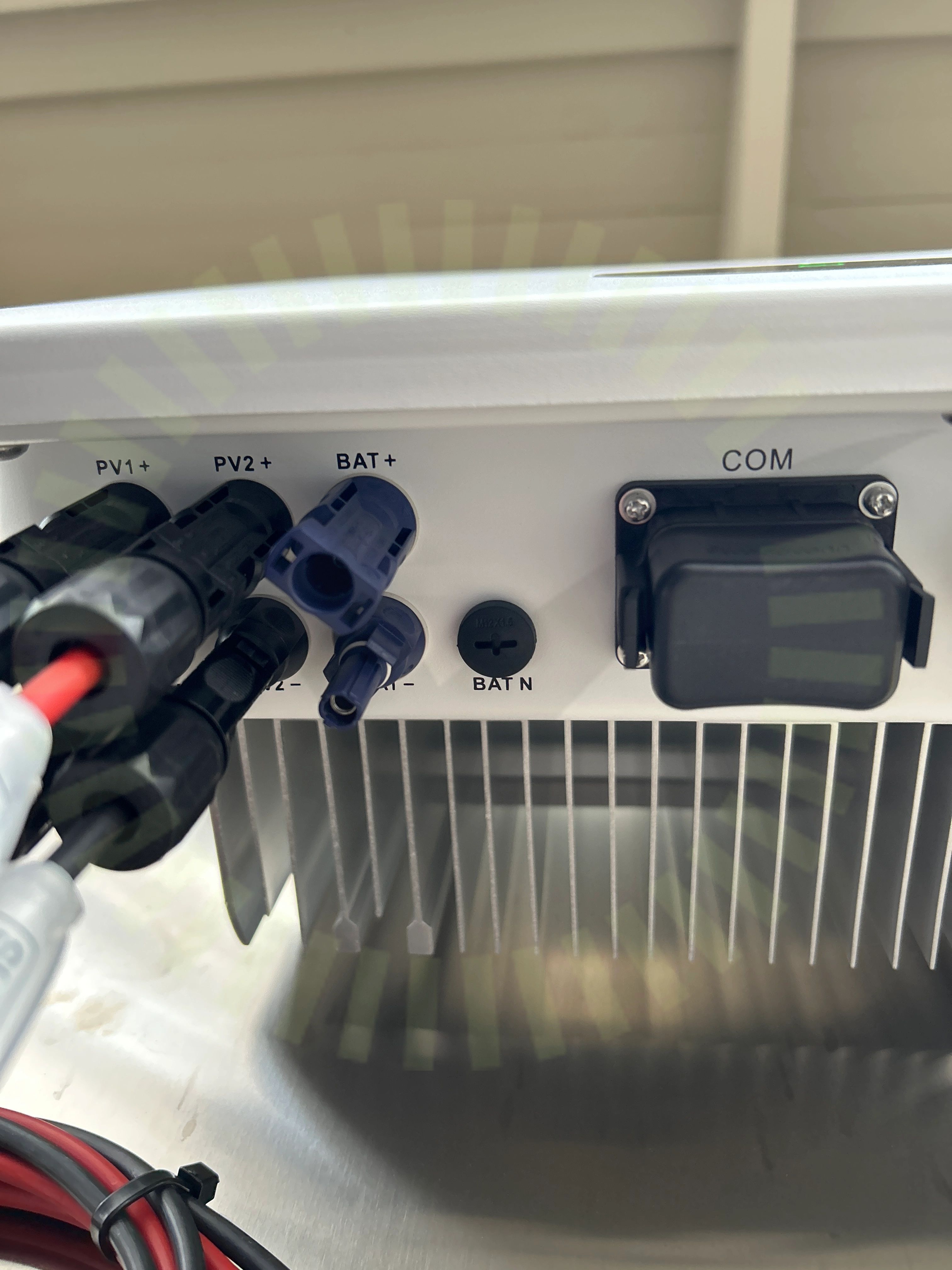

Ej använda ingångar är inte pluggade, påverkar IP-klassning negativt.

Godkända kontrollpunkter

36/39
AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max StrömDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInformering av solcellerInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVarning för backspänningVarning för likspänningVäderbeständigt materialVäderskydd

Ej tillgängligt vid besiktning

2/39
DC Max SpänningDC Min Spänning

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7
Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Tak 1, Weland Stål: Råspont

Anmärkningar

1/1
Takpannor

5.1 Takpannor

Inte godkänd

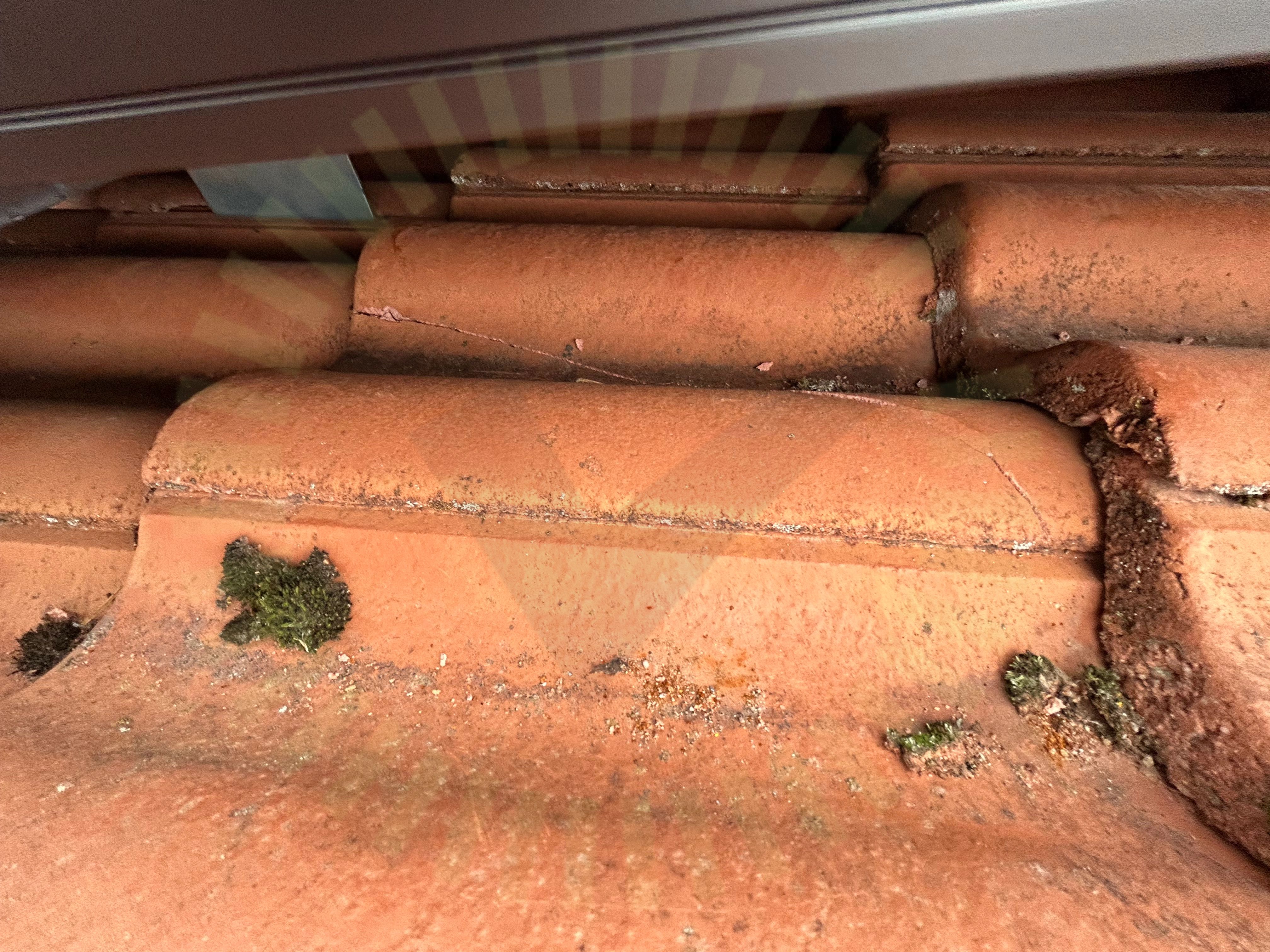

Sprucken takpanna noterad under panelerna.

Weland Stål: Råspont

Anmärkningar

3/22
Skador

6.1 Skador

Inte godkänd

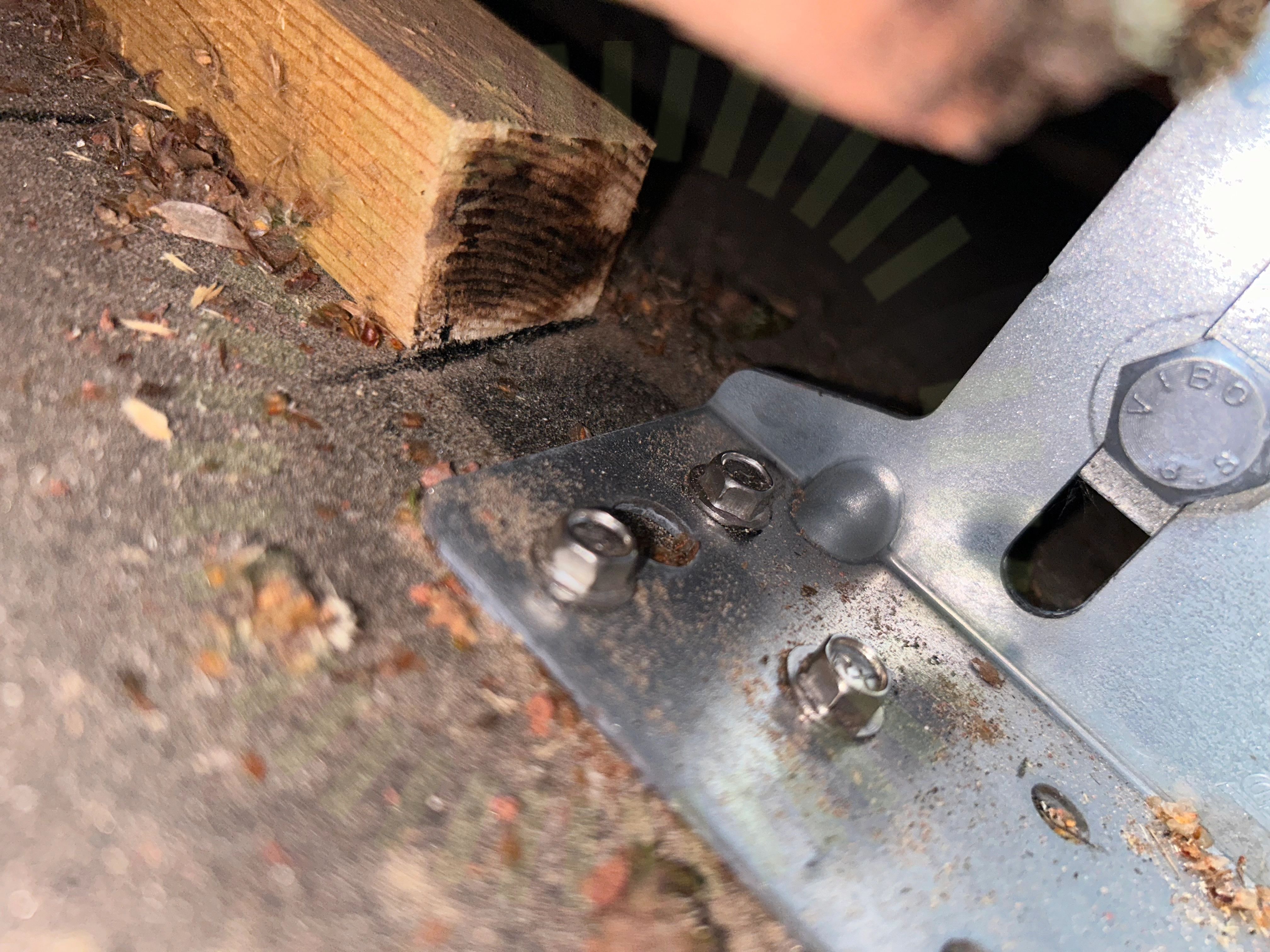

Ströläkt har kapats på flera ställen och underlagspappen har tagit skada.

Kabeluppfästning

6.2 Kabeluppfästning

Inte godkänd

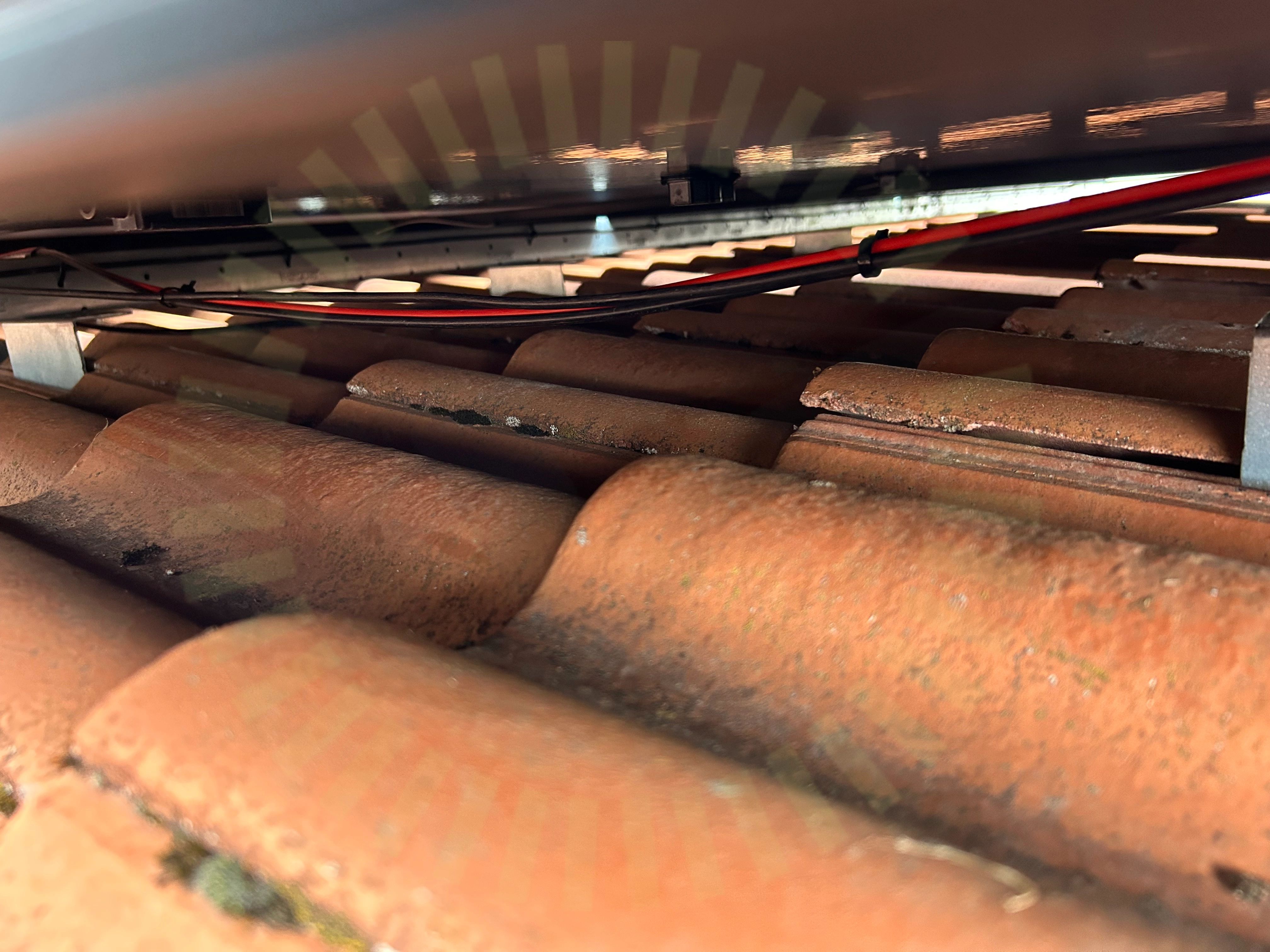

Kabeluppfästning är bristfälligt utförd. Kablar hänger långa sträckor utan uppfästning.

SS 436 40 00 (712.522.101)

6.3 Snö- och Vindlastberäkning

Inte godkänd

Panelernas layout i lastberäkningen för östra takytan stämmer inte med verkligheten.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

17/22
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmor rätt förläggningMittklämmorPlaceringRåspontsinfästningSkenornas infästningSkenornas överhängSkenors avstånd till varandraSkenskarvarTakkrokarnas CCTvådelad TakkrokUnderliggande takpannaVäderbeständigt materialÄndklämmor skena

Ej tillgängligt vid besiktning

2/22
TakgenomföringUnderbyggnad
