Besiktningsrapport

8.5

Installation av

Smart Solar Norden

Datum

1 augusti 2023

Ort

Blankaholm, Kalmar län

Skenans utstick för klämma

Mittklämmor skruv

Kabeluppfästning

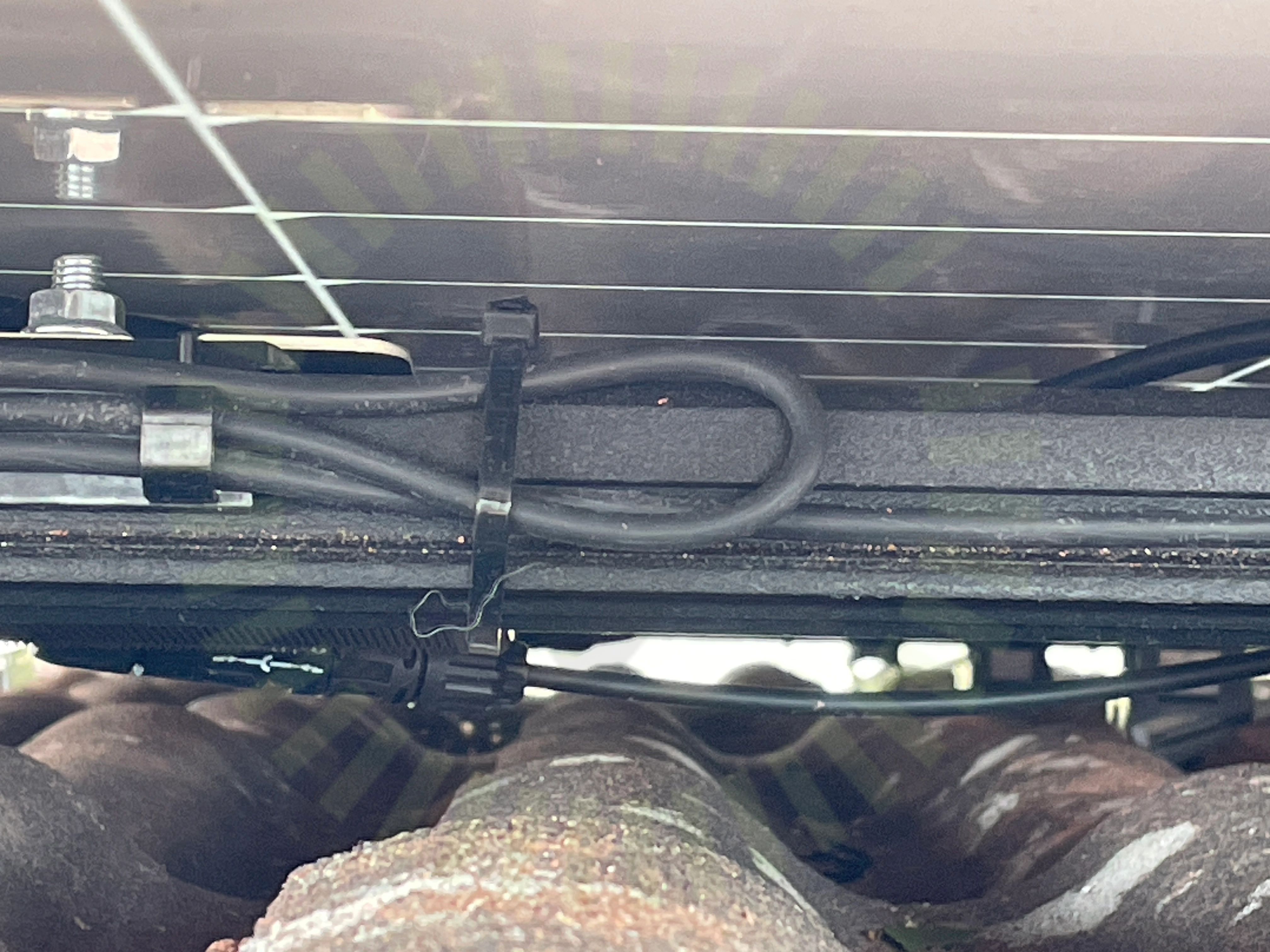

+ 10

77% godkända

23% ej godkända

Om installationen

Paneler

Denim U M3 450 BB 120H

Optimerare

SolarEdge: S-Serie

Montagesystem

CC90- UNUM Betongpannor

Växelriktare

SolarEdge: SE12.5K-SE20K

Tillbehör

Undercentral

Tillbehör

Solaredge Smartmätare

Installerad av Smart Solar Norden som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Tak 1, CC90- UNUM Betongpannor (28)Tak 1, Denim U M3 450 BB 120H (14)Tak 1, SolarEdge: S-Serie (5)Undercentral (10)Varselmärkning (5)Växelriktare (31)

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3

Avtal

Tak 1, CC90- UNUM Betongpannor

Anmärkningar

3/23

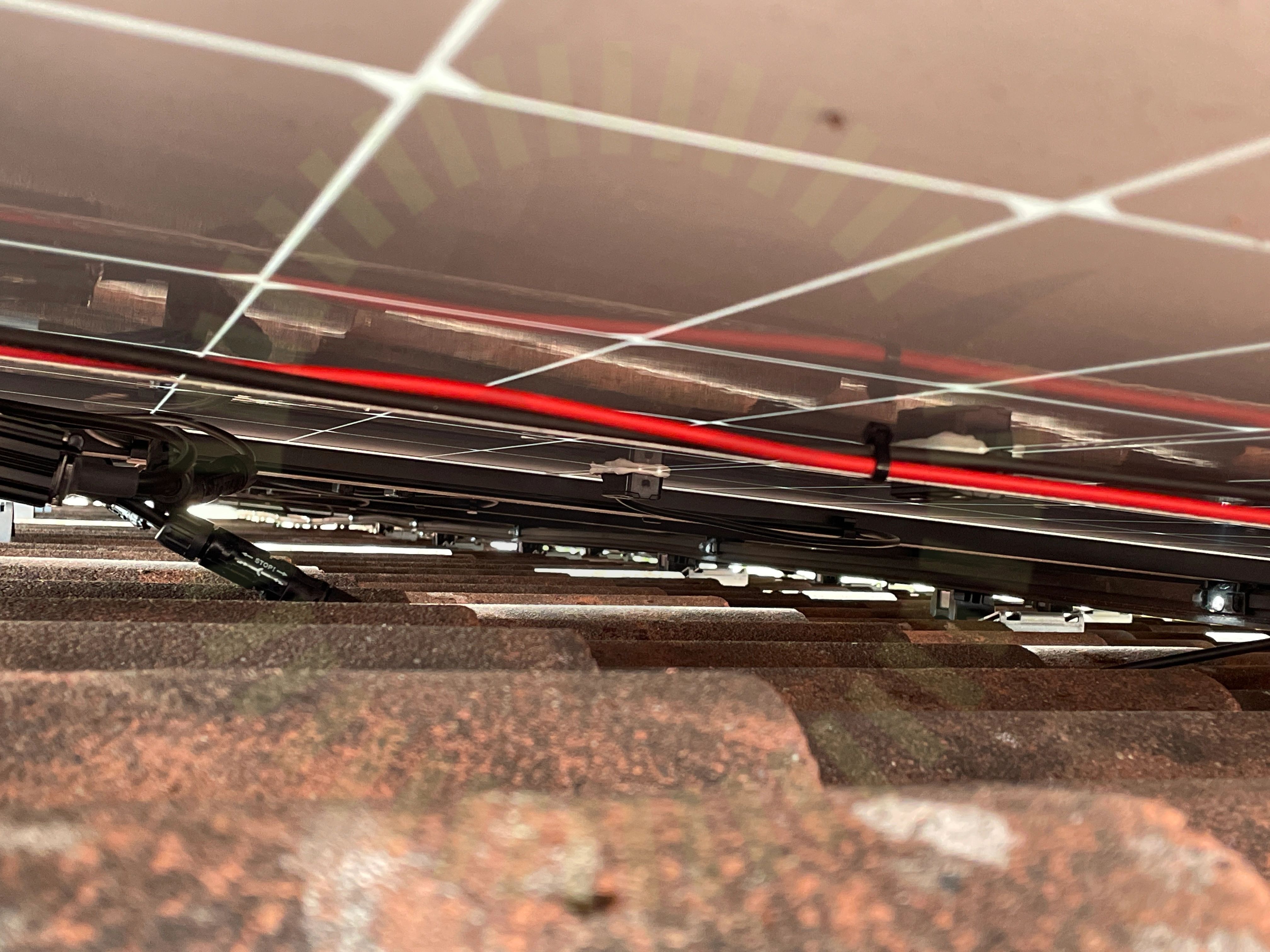

2.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd. Hänger långa sträckor och ligger an mot taket

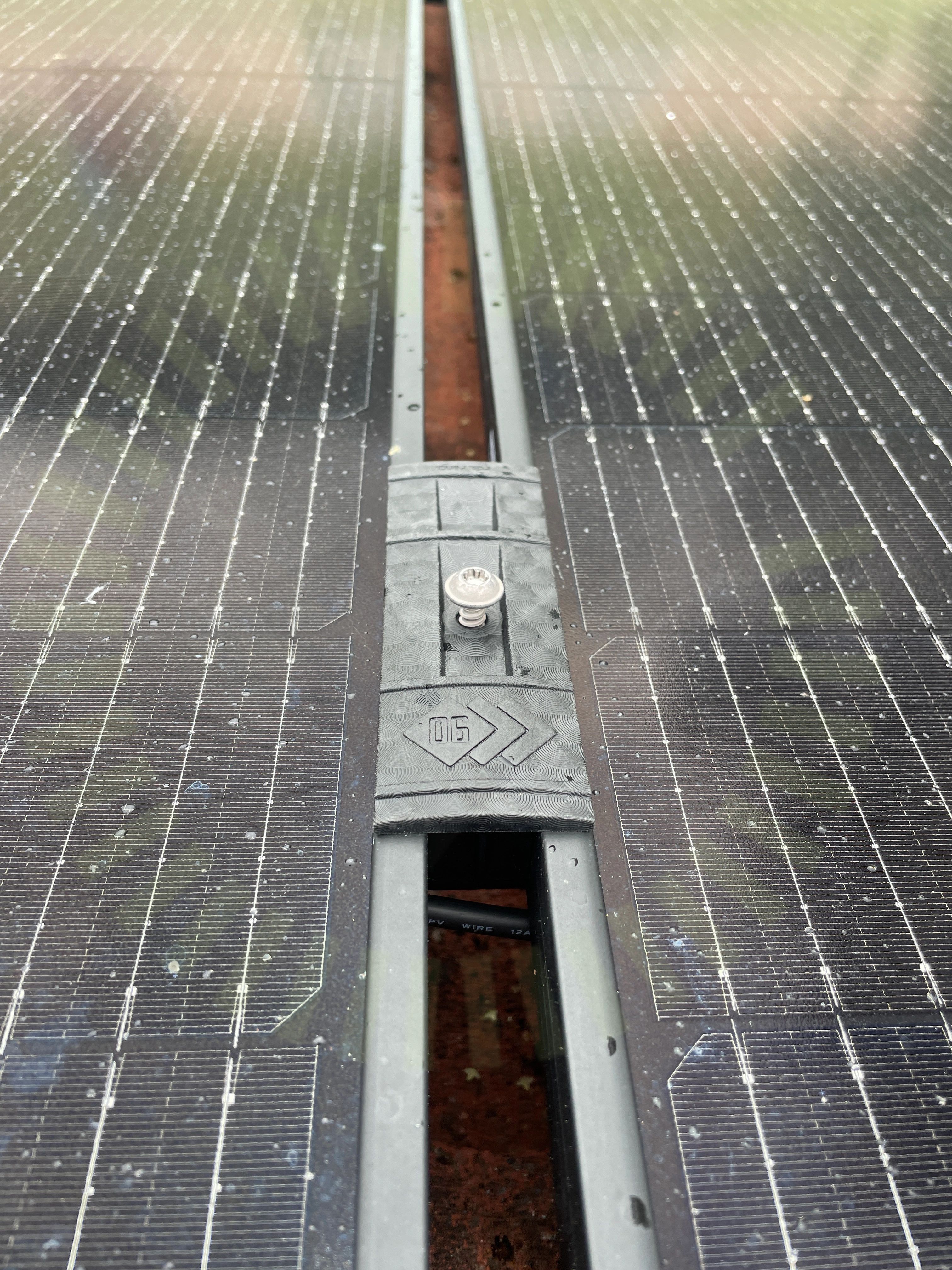

2.2 Mittklämmor skruv

Inte godkänd

Skruven som låser mittklämman ej åtskruvad

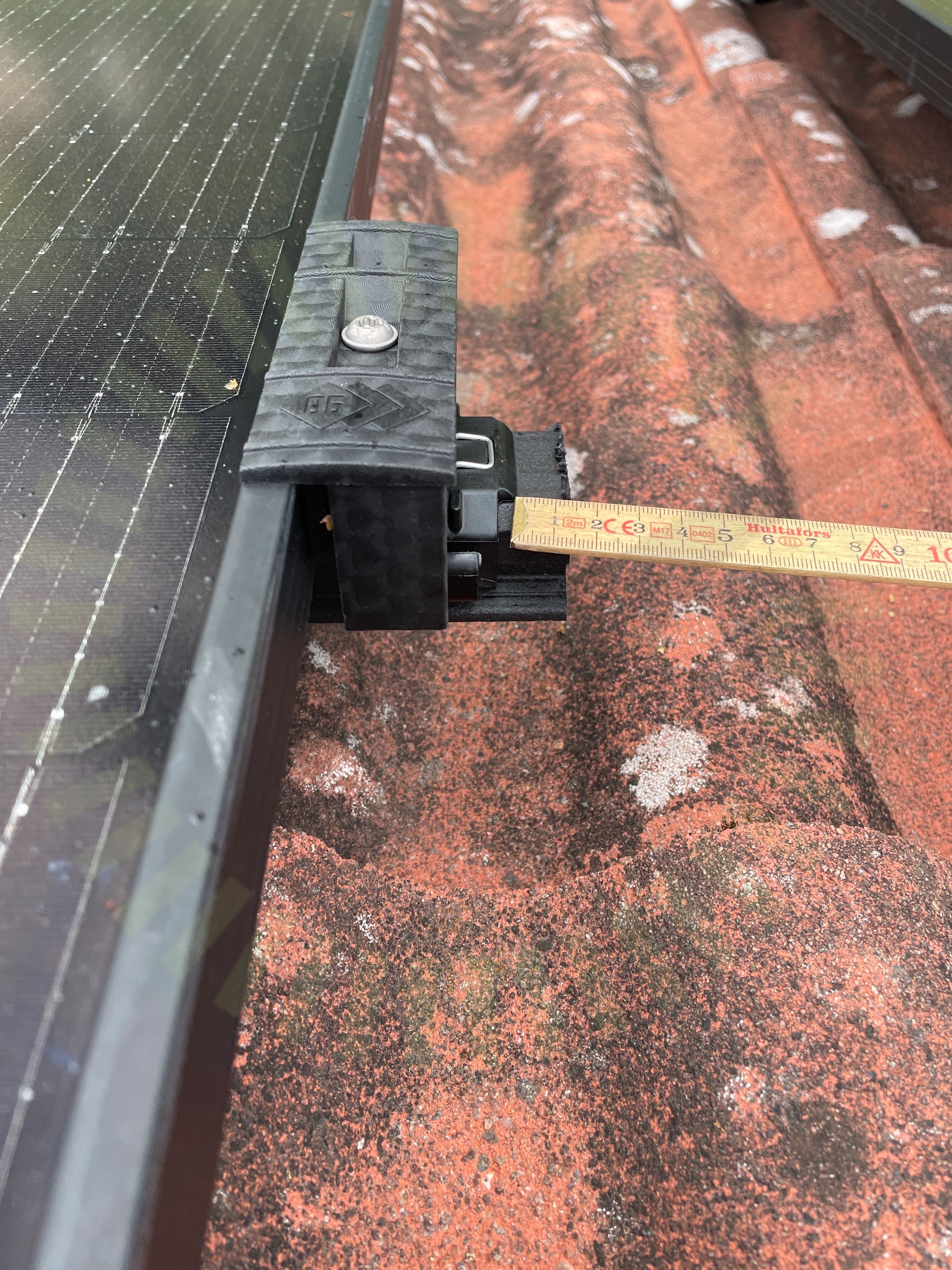

2.3 Skenans utstick för klämma

Inte godkänd

Skenan sticker inte ut tillräckligt för ändklämman.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 8

Godkända kontrollpunkter

20/23

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Klämmans orientering

Klämmans placering i skena

Läktinfästning

Panelramens höjd

Skada på klämmor

Skador

Skenornas infästning

Skenornas infästning skruvade

Skenornas överhäng

Skenskarvar

Säkerhetsavstånd

Takkrokarnas CC

Takkrokarnas CC skenstart

Takkrokstyper

Väderbeständigt material

Ändklämmor

Tak 1, Denim U M3 450 BB 120H

Anmärkningar

5/13

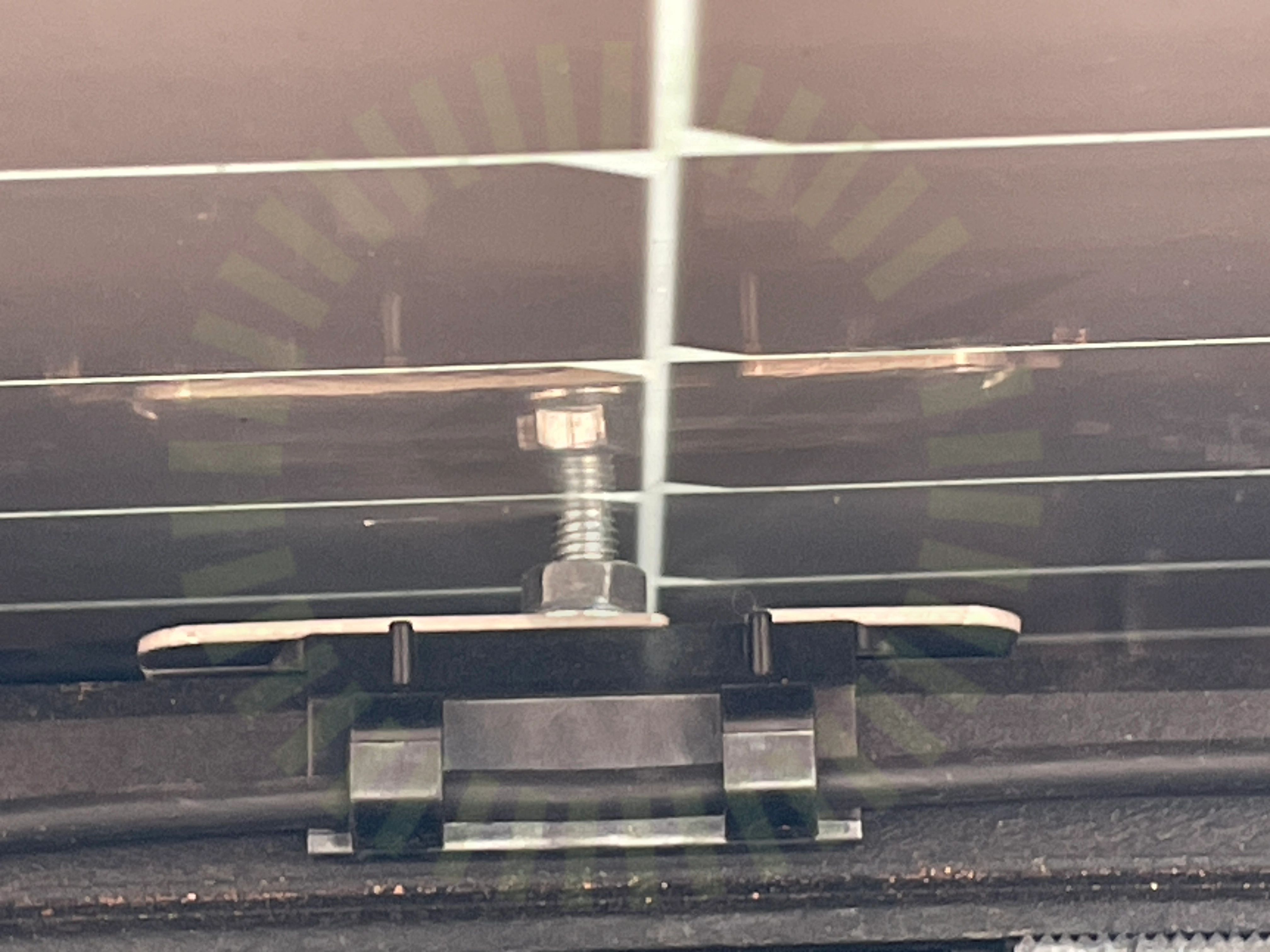

3.1 Föremål mot bakstycke

Inte godkänd

Skruven som håller optimeraren skadar panelens undersida

Denim-installation-manual-BB-BW-20220829, Sida 5

3.2 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

Denim-installation-manual-BB-BW-20220829, Sida 8-10

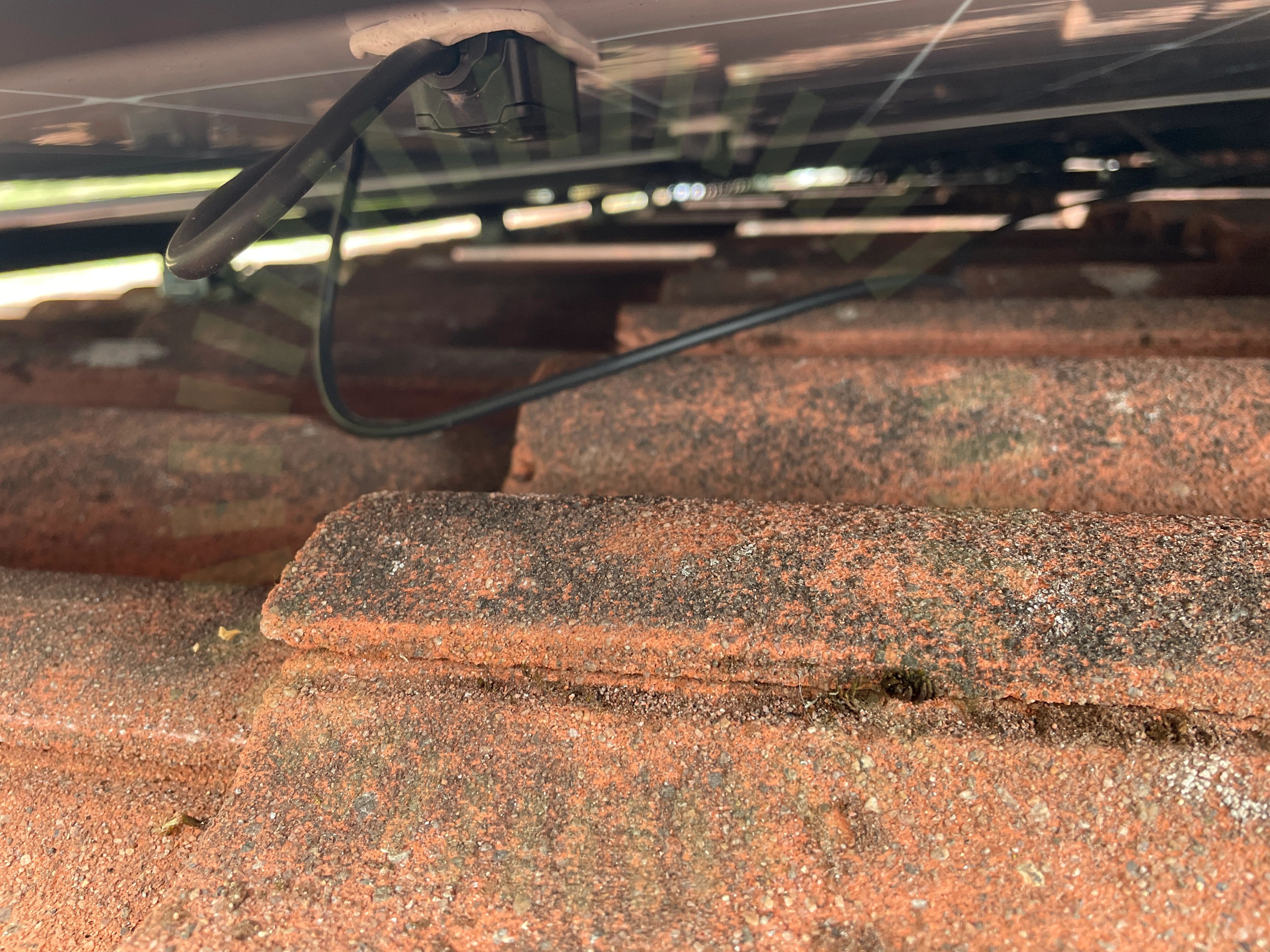

3.3 Kopplingslåda

Inte godkänd

Hängande kabel från kopplingslåda utsätter kopplingslåda för stress

3.4 Panelkablagets böjradie

Inte godkänd

Kablar har en för skarp böjradie.

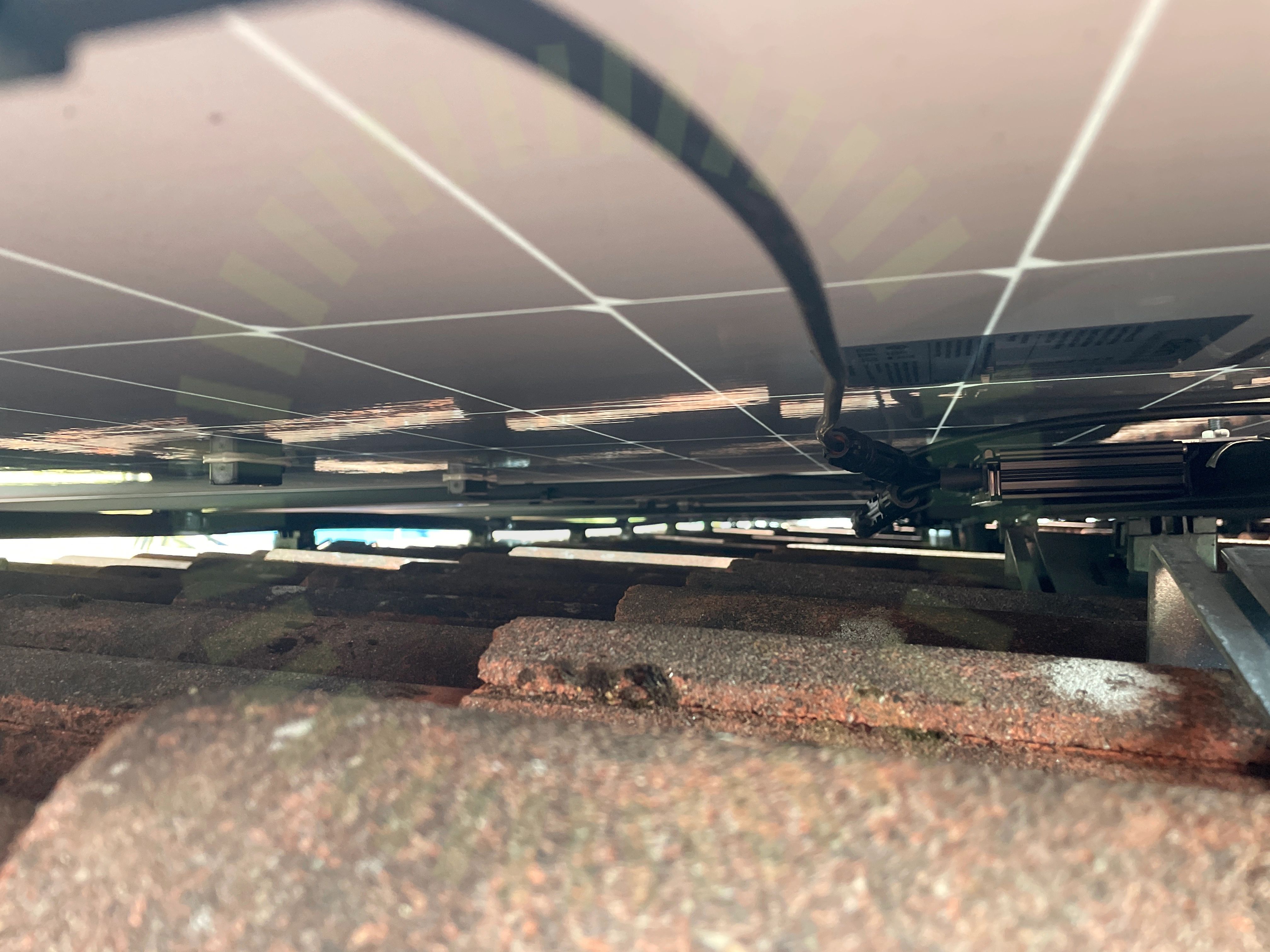

3.5 Stress på kontakter

Inte godkänd

Kablage spänt från kontakt till uppfästning, utsätter kontakt för konstant drag.

SS 436 40 00, 712.526

Godkända kontrollpunkter

8/13

Dräneringshål

Förbindelse av kontakter

Klämmornas överlappning

Kontaktdon

Panelramar separerade

Skugga

Spänningar i ram

Strängförläggning

Tak 1, SolarEdge: S-Serie

Anmärkningar

1/5

4.1 Dragavlastade

Inte godkänd

Kablage har för skarp böjradie från optimerarnas utgångar.

Godkända kontrollpunkter

4/5

Fastsäkring av produkt

Kompatibilitet

Kontakter

Placering

Undercentral

Anmärkningar

1/9

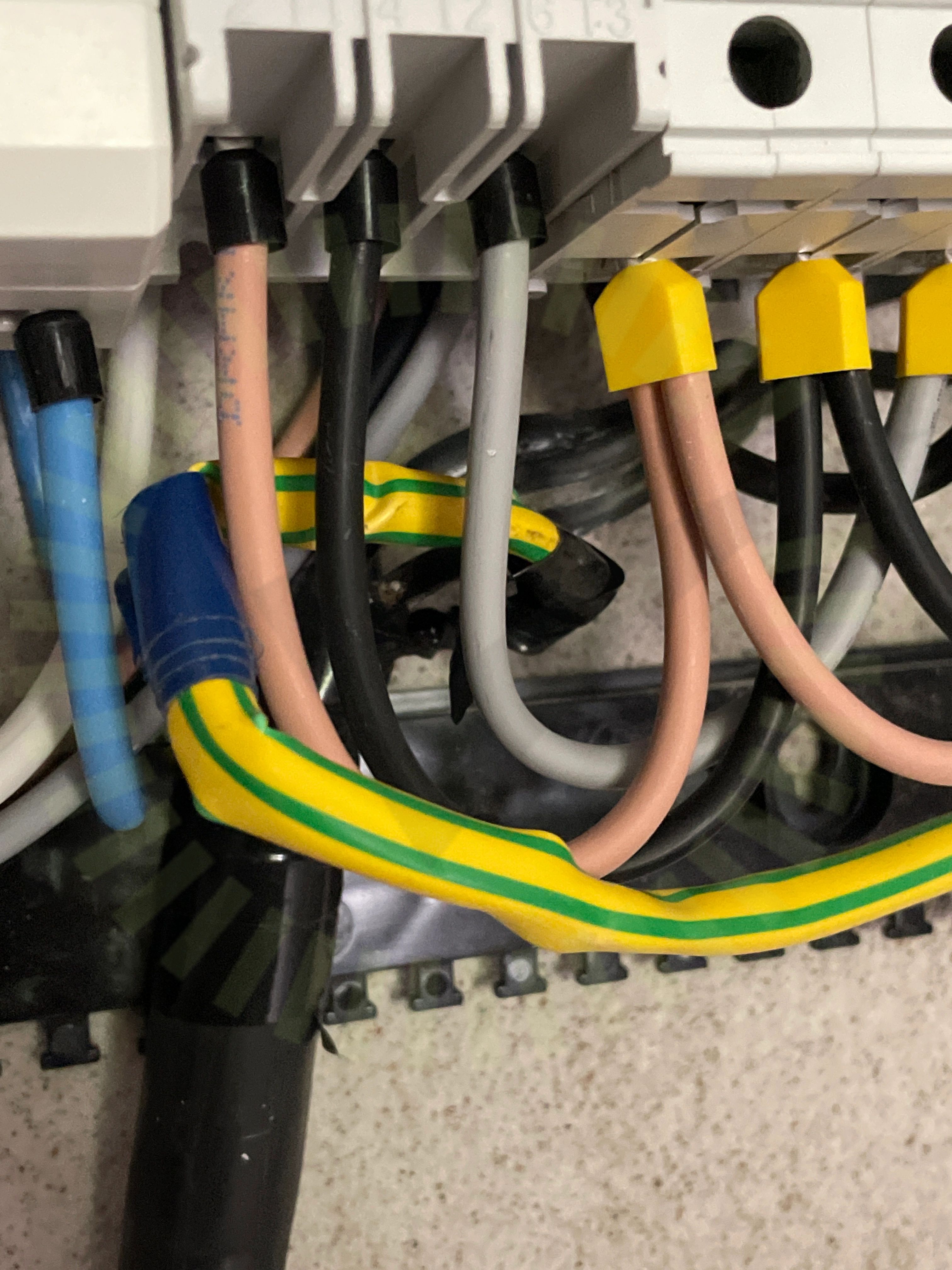

5.1 PEN-ledare

Inte godkänd

Installation utförd med fyrledarsystem. PEN ledare har felaktig dimension.

SS 436 40 00, utgåva 4, 543.4.1

Godkända kontrollpunkter

8/9

Brytare

Böjradie

Femledarsystem

Förskruvningar

Infästning

IP-Klassning

Placering

Skydd mot beröring

Varselmärkning

Anmärkningar

3/4

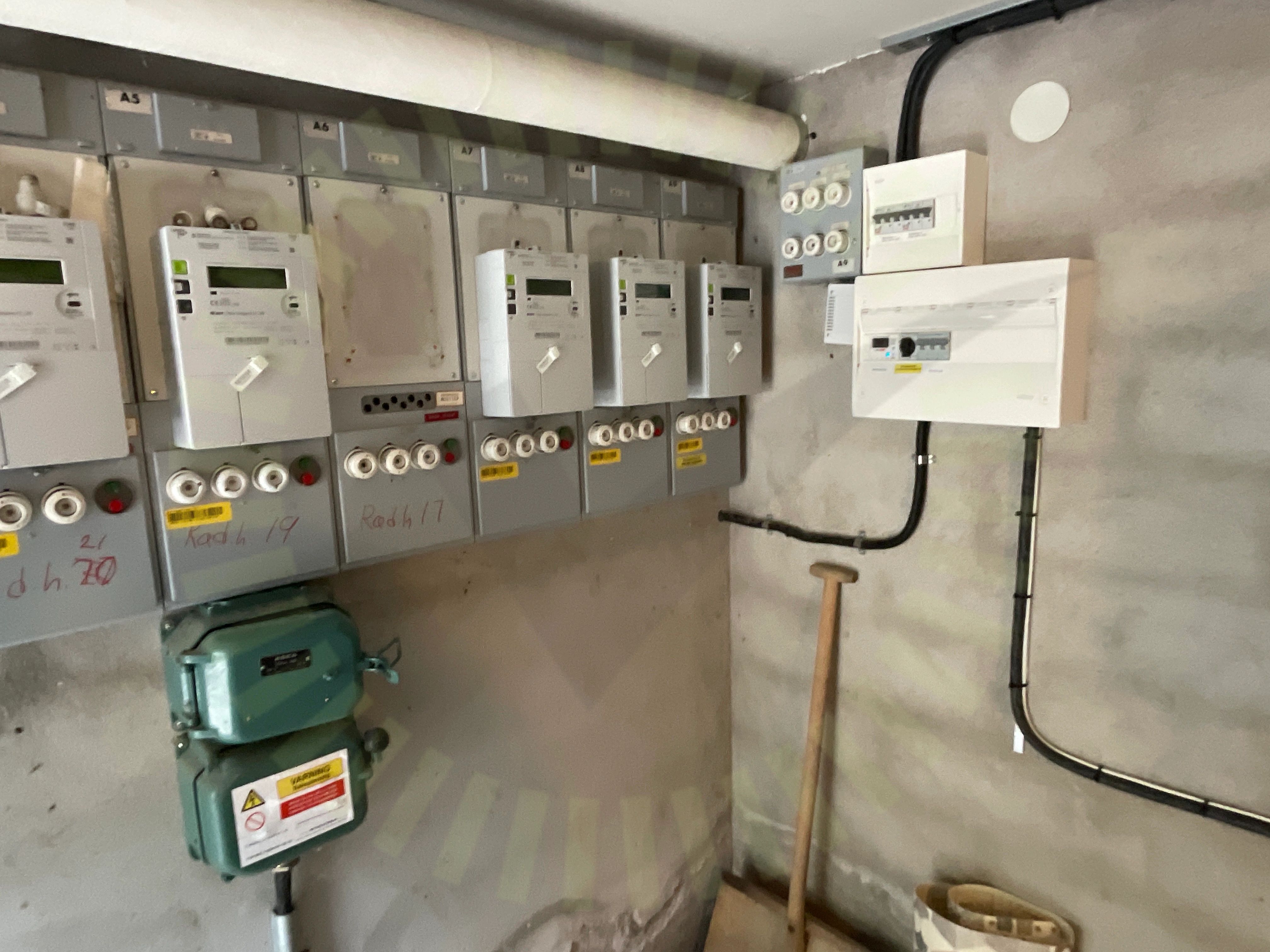

6.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler.

SS 436 40 00 (712.514.101)

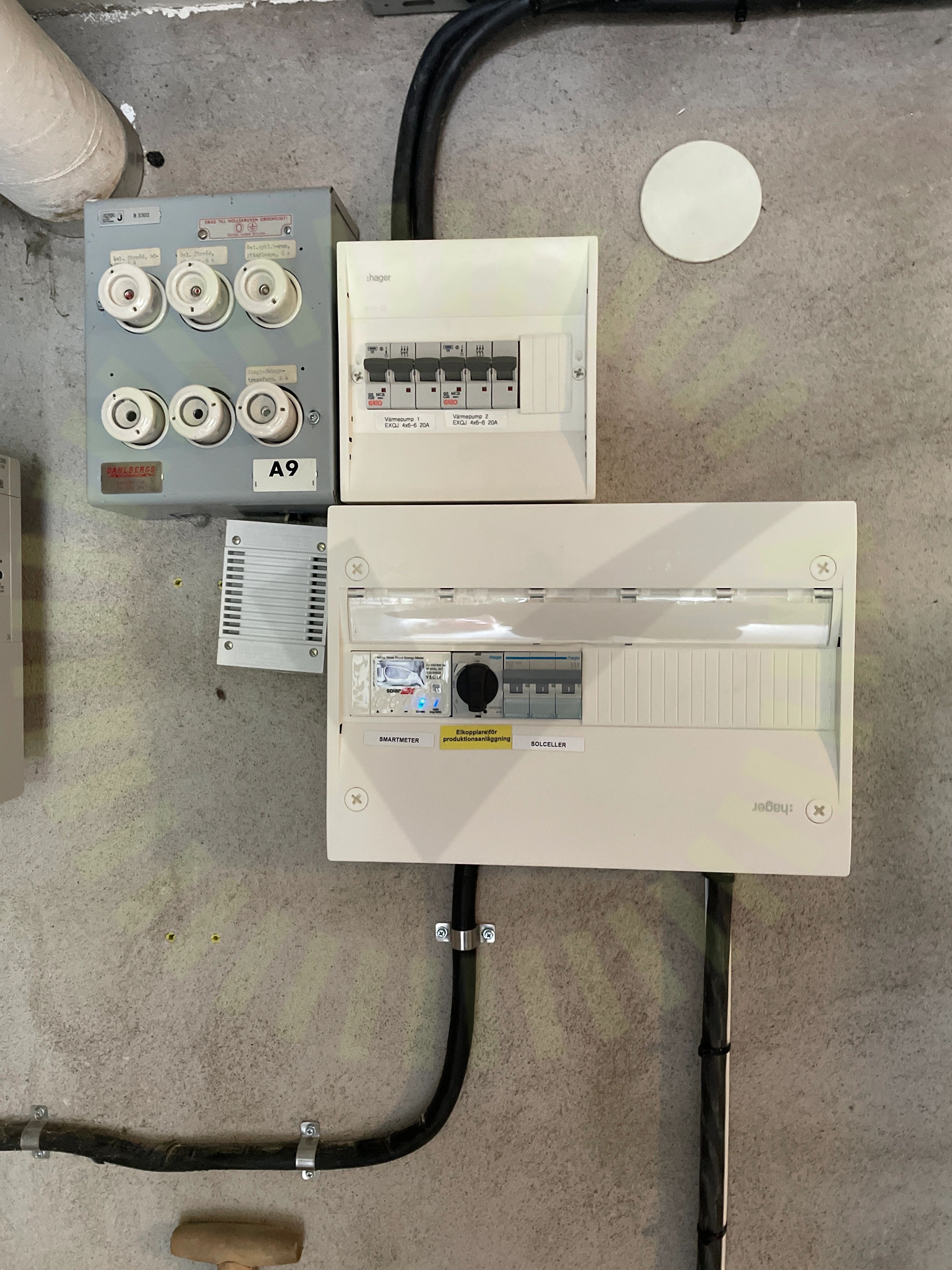

6.2 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler.

SEK 457, Sida 42

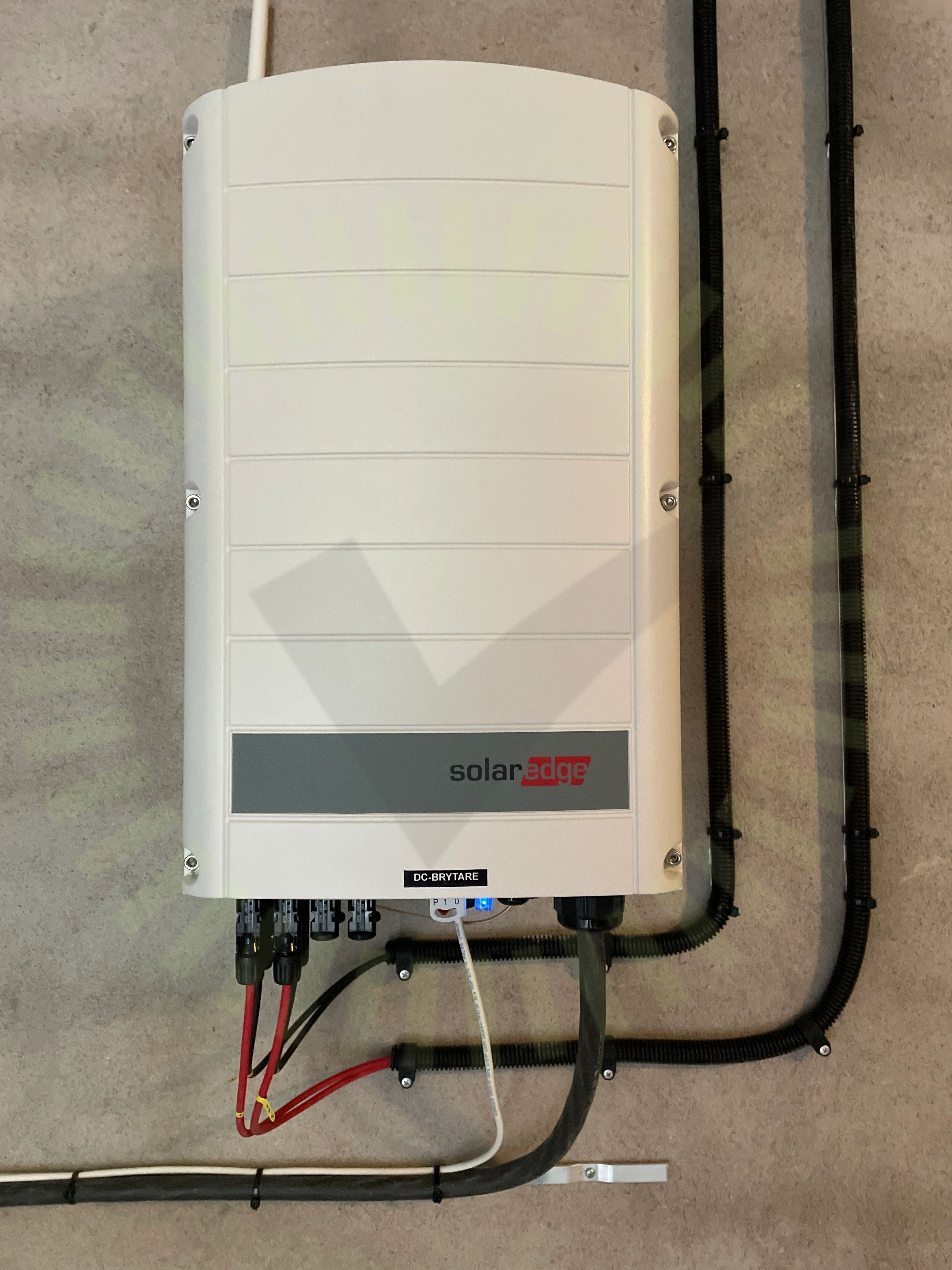

6.3 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Ej tillgängligt vid besiktning

1/4

Tillförlitligt fäst

Växelriktare

Anmärkningar

4/29

7.1 Huvudsäkring

Rekommendation

Huvudsäkringen 25 A begränsar nyttjandet av full kapacitet men regleras dynamiskt med smartmätare

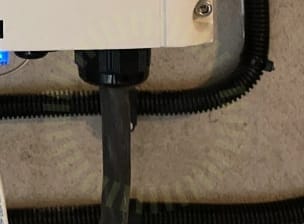

7.2 Förskruvning

Inte godkänd

Kabeln sitter inte fast i förskruvningen

7.3 Dubbel matning

Inte godkänd

Befintlig installation är inte anpassad för dubbel matning.

7.4 Kabeldimensionering

Inte godkänd

Kablage är underdimensionerat för anläggningens produktion.

Godkända kontrollpunkter

24/29

AC Anslutning Växelriktare

AC Böjradie

AC Kablage förläggning

Avstånd

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter anslutning

Fastsäkring av växelriktare

Infästning

Ledare anslutna

Likspänningskomponenter

Märkning

Skadat kablage

Skarp kant

Smartmätare

Stress på kontakter

Säkringsdimension

Tätningsinsatts

Uppskalad ledare

Ventilation

Vinkel

Väderbeständigt material

Växelriktarens kontakter

Ej tillgängligt vid besiktning

1/29

Strängdesign
