Besiktningsrapport

7.9

Installation genom

Svea Solar

Datum

25 april 2023

Ort

Göteborg, Västra Götalands län

Skenornas infästning

Kontakter

+ 10

83% godkända17% ej godkända

Om installationen

PanelerTrina: Vertex DE09.05

OptimerareSolarEdge: S-Serie

MontagesystemESDEC Lutande Panntak

MontagesystemWasi: Falsad plåt

VäxelriktareSolarEdge: SE12.5K-SE20K

TillbehörElmaterial: Kapsling

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Elmaterial: Kapsling

Godkända kontrollpunkter

8/8

BrytareBöjradieInfästningInstallationIP-KlassningPlaceringTermisk påverkanYttre påverkan

ESDEC Lutande Panntak

Anmärkningar

5/26

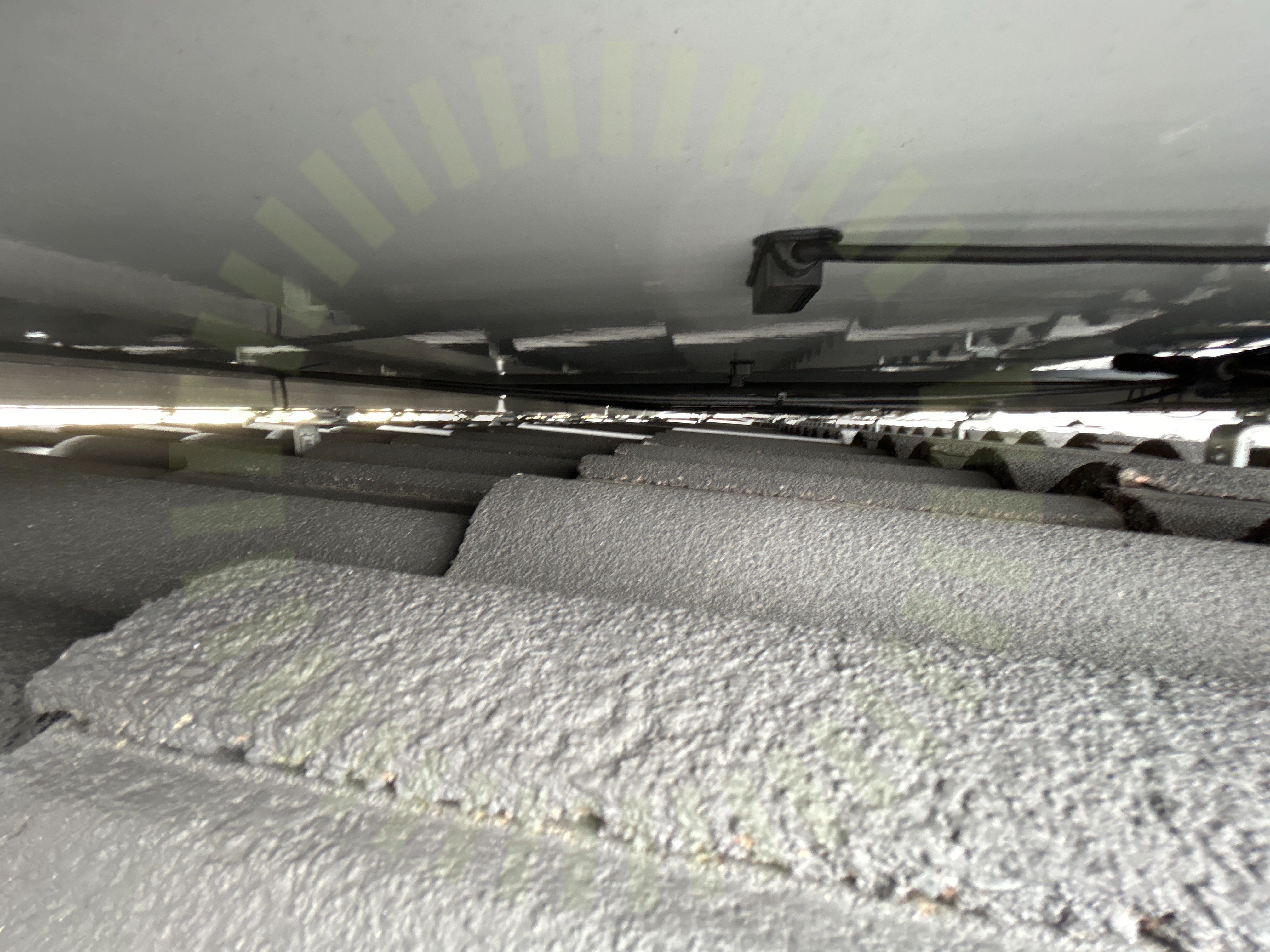

2.1 Kabeluppfästning

Inte godkänd

Kablage saknar tillförlitlig uppfästning. Hänger från skena till skena.

SS 436 40 00 (712.521.101 och 522.8.4)

2.2 Skenornas infästning

Inte godkänd

Skenan är inte fäst i infästningsmaterialet korrekt.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 18

2.3 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas.

Tillverkarens montageanvisningar

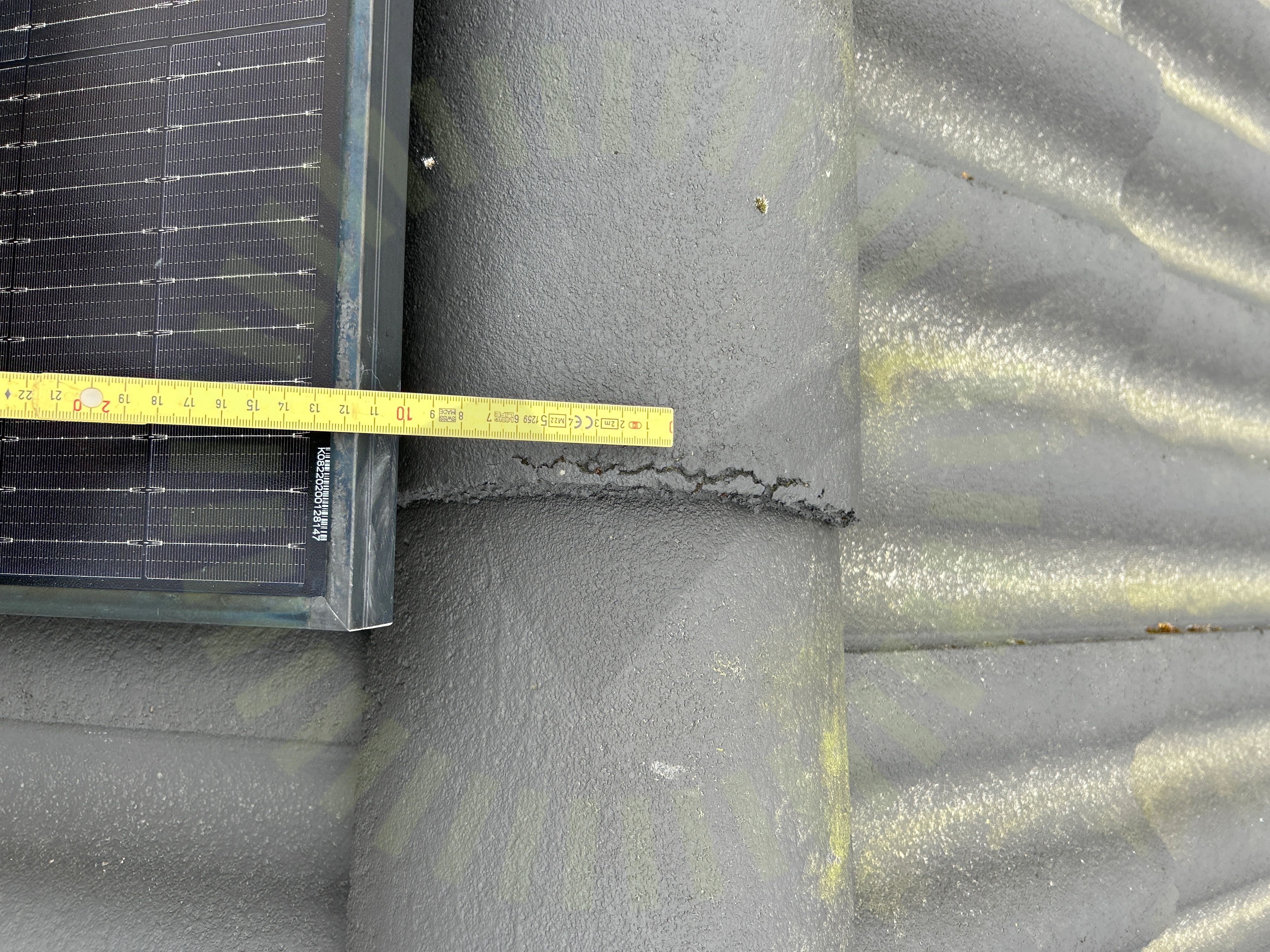

2.4 Säkerhetsavstånd

Inte godkänd

Säkerhetsavståndet uppfyller inte tillverkarens krav.

Statement Esdec ClickFit EVO Tiled roof - minimum distance from roof ridge and gutter (county Sweden), Mars 2022.

2.5 Takkrokarnas CC

Inte godkänd

Lastberäkning saknas. Underlag att kontrollera krokarnas korrekta avstånd till varandra saknas.

Snö- och vindlastberäkning

Godkända kontrollpunkter

21/26

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans dräneringskanalKlämmans placering i skenaLäktinfästningMittklämmorPanelramens höjdPanelstorlekSkada på klämmorSkadorSkenans utstick för klämmaSkenornas överhängSkenskarvarTakets lutningTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor

SolarEdge: S-Serie

Anmärkningar

2/10

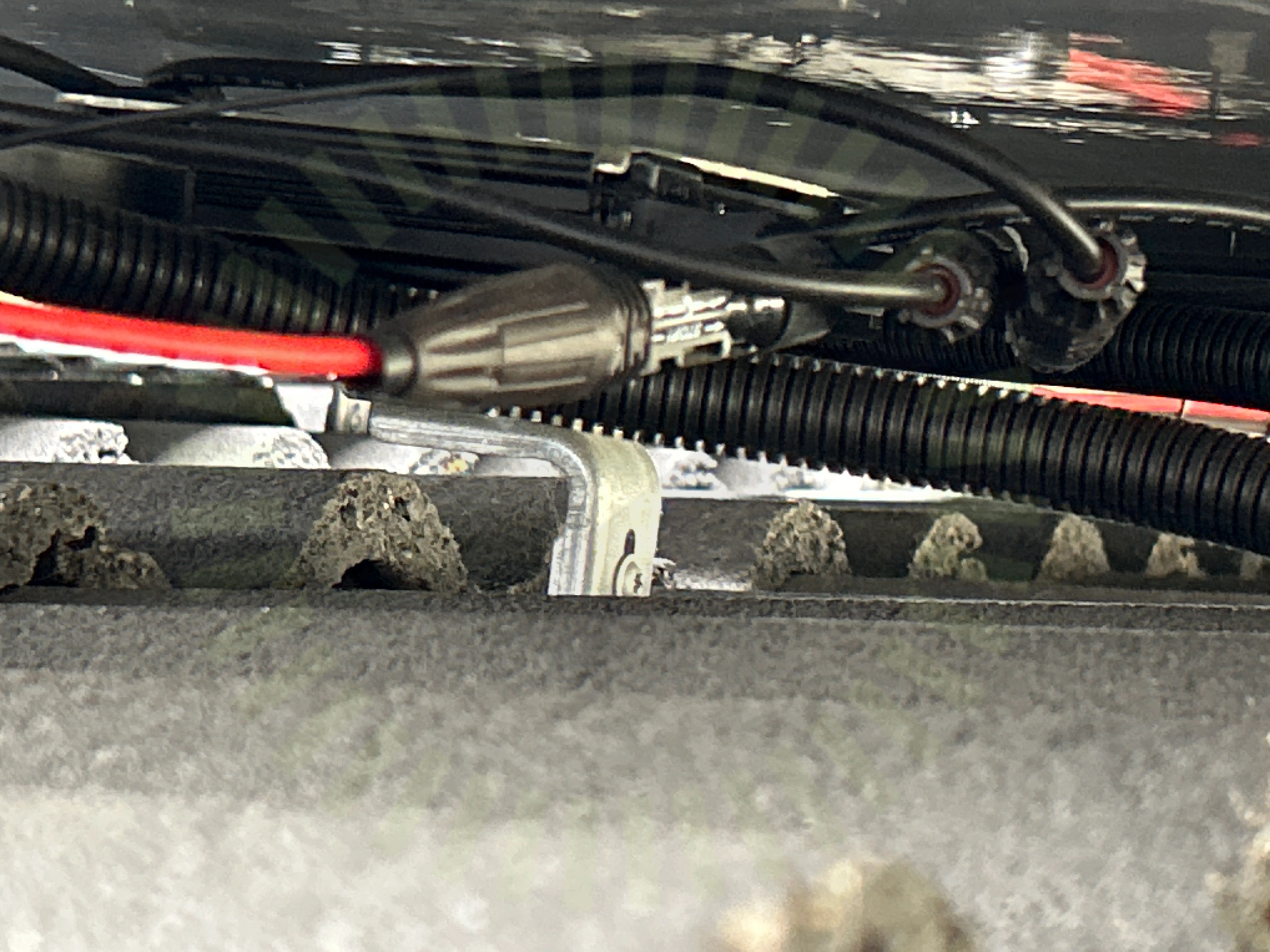

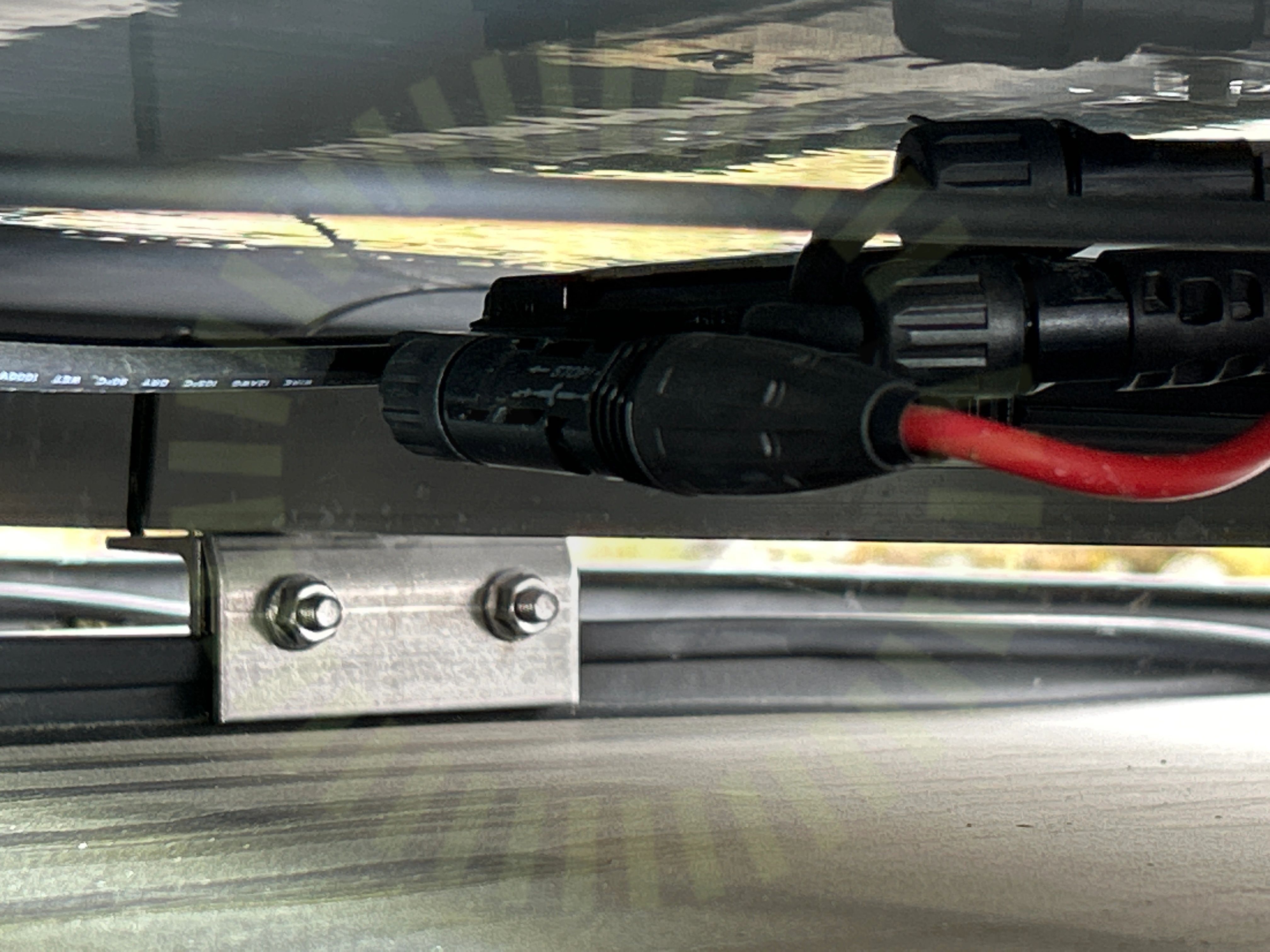

3.1 Kontakter

Inte godkänd

Kontakter anslutna till optimerarna är inte desamma som de förmonterade på optimeraren.

Tillverkarens anvisningar

3.2 Kontakter

Inte godkänd

Kontakter anslutna till optimerarna är inte desamma som de förmonterade på optimeraren.

Tillverkarens anvisningar

Godkända kontrollpunkter

8/10

DragavlastadeDragavlastadeFastsäkring av produktFastsäkring av produktKompatibilitetKompatibilitetPlaceringPlacering

SolarEdge: SE12.5K-SE20K

Anmärkningar

7/35

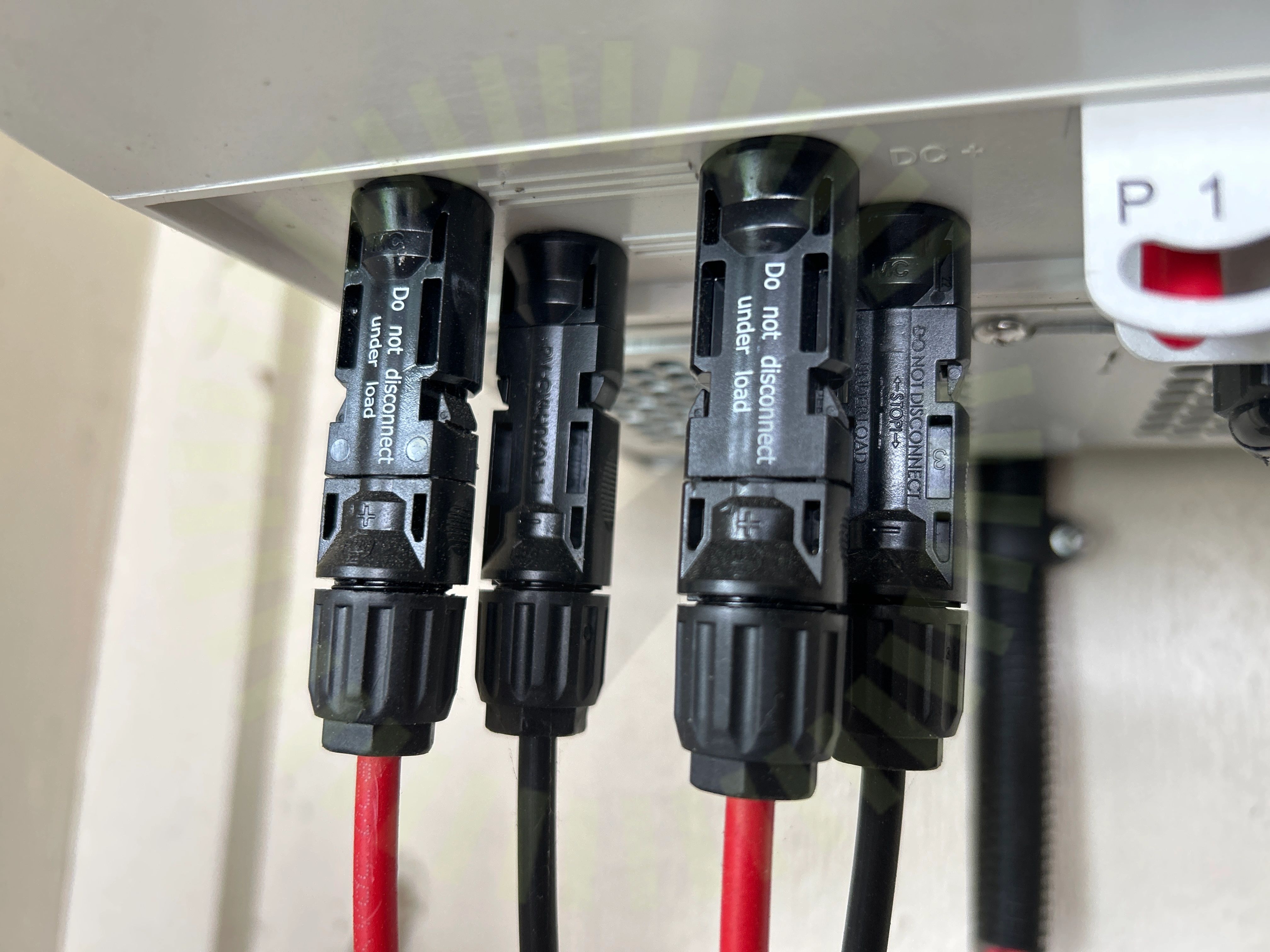

4.1 DC Kontakter anslutning

Inte godkänd

Kontakterna är av olika fabrikat.

4.2 Fastsäkring av växelriktare

Inte godkänd

Växelriktaren är inte fastsäkrad ordentligt.

SolarEdge System Installation Guide For Europe and APAC, Version 4.2, Sida 29

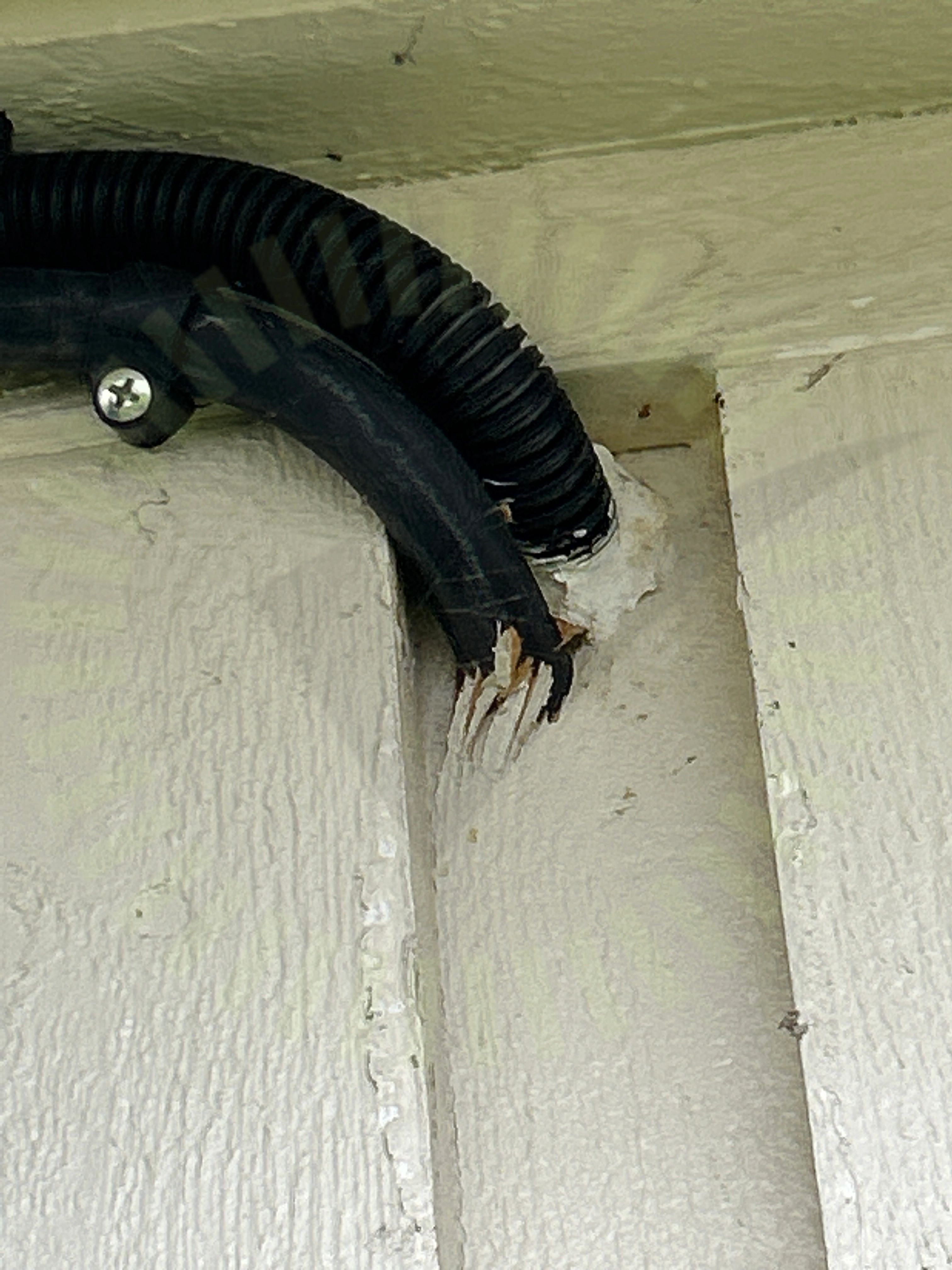

4.3 Genomföringar

Inte godkänd

Genomföring inte tätad.

4.4 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

ELSÄK-FS 2022:1 (3 kap. 6 §)

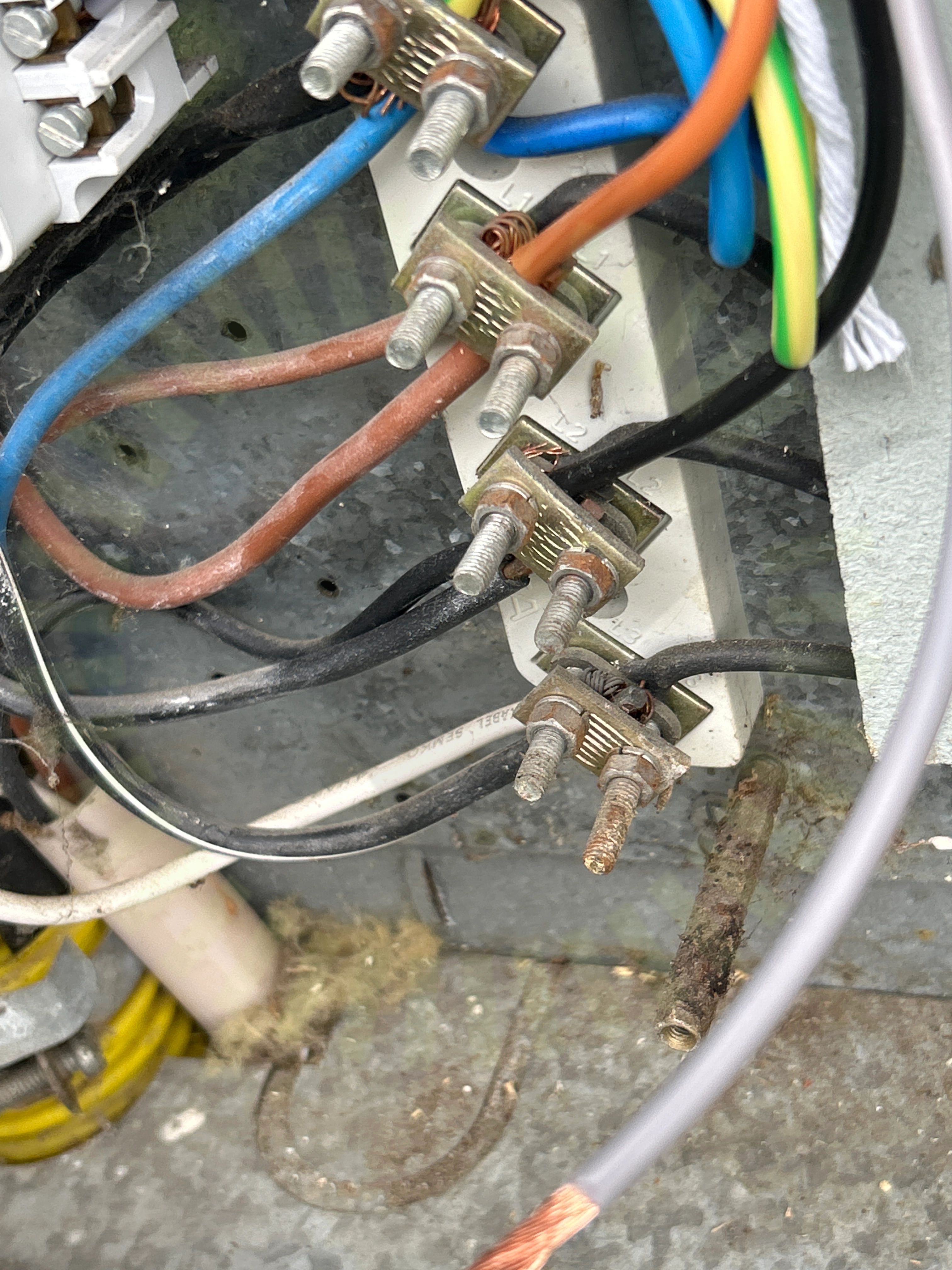

4.5 Ledare Fastspända

Inte godkänd

Ledare sitter löst.

4.6 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

ELSÄK-FS 2022:1 (3 kap. § 6)

4.7 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

28/35

AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAC kablage skarp kantAvståndAvtalDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Kontakter stressFörskruvningHuvudsäkringInformering av solcellerInfästningKabeldimensioneringLikspänningskomponenterMissvisande varselmärkningMärkningSkadat kablageSäkringsdimensionTillförlitligt fästTätningsinsattsUppskalad ledareVarning för backspänningVentilationVinkelVäderbeständigt materialVäxelriktarens kontakter

Trina: Vertex DE09.05

Anmärkningar

4/29

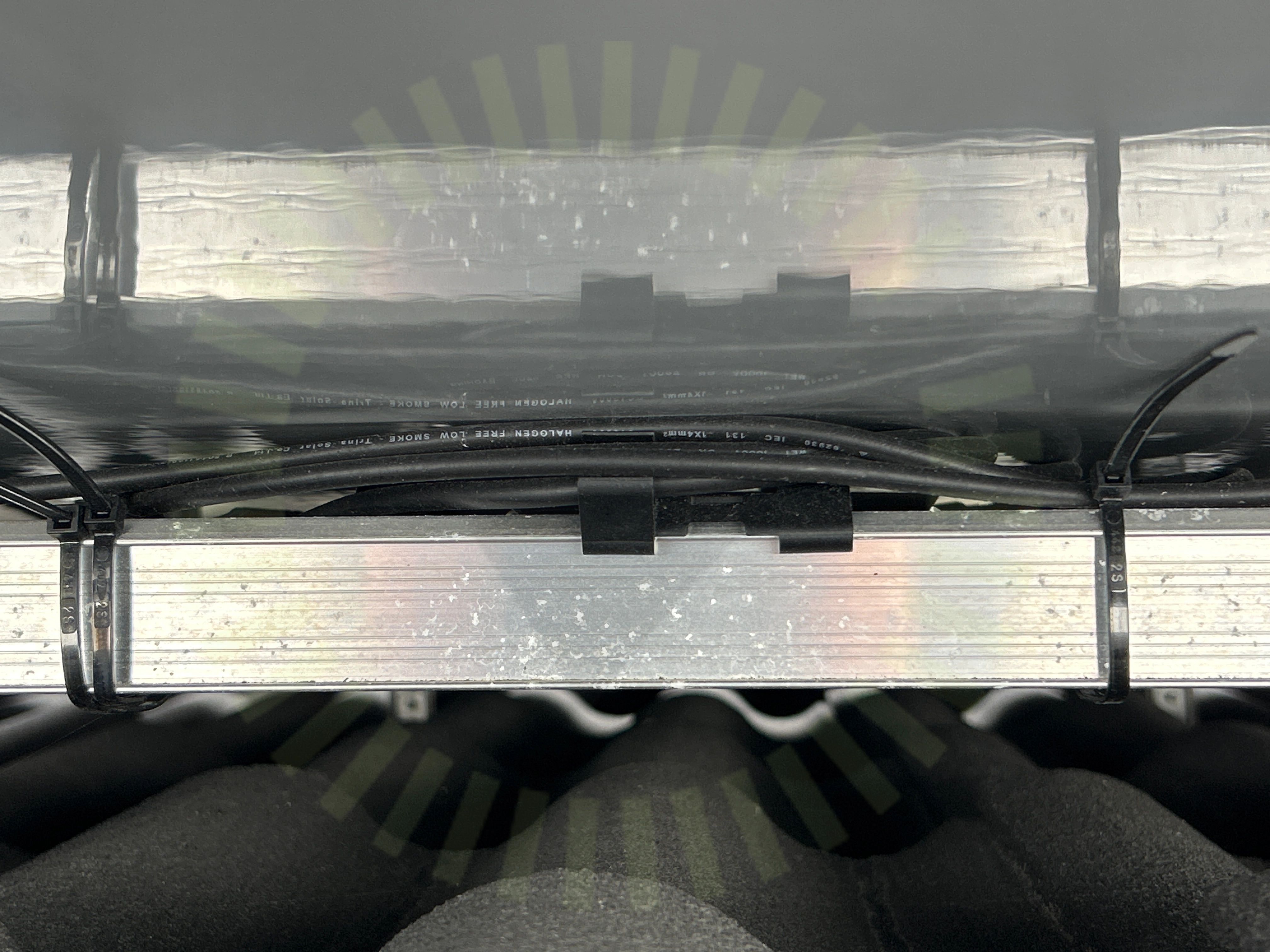

5.1 Föremål mot bakstycke

Inte godkänd

Kablage trycker mot panelens bakstycke. Detta kan skada panelen och påverka panelen långsiktigt.

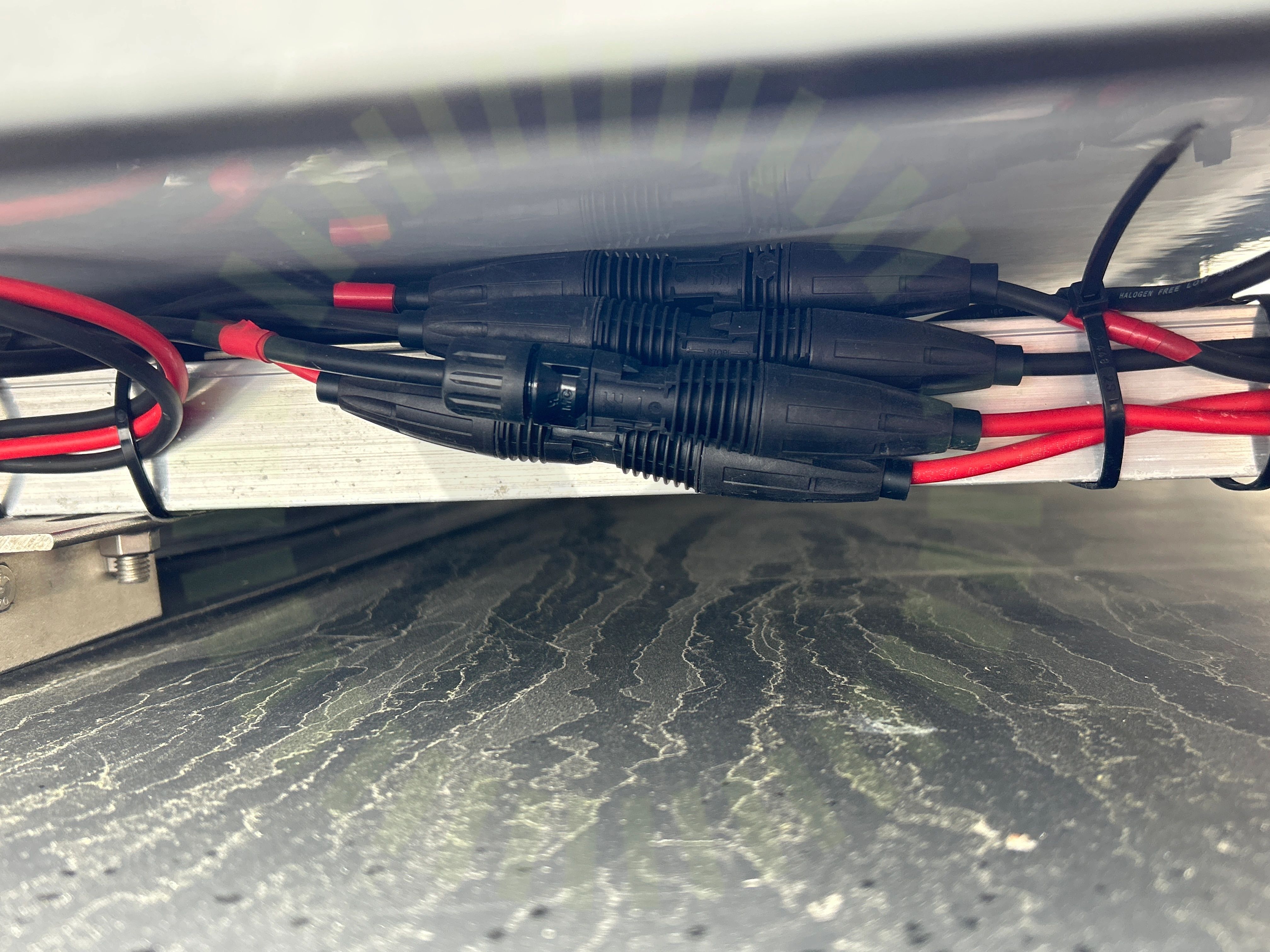

5.2 Förbindelse av kontakter

Inte godkänd

Kontakter i förbindelse är inte av samma tillverkare.

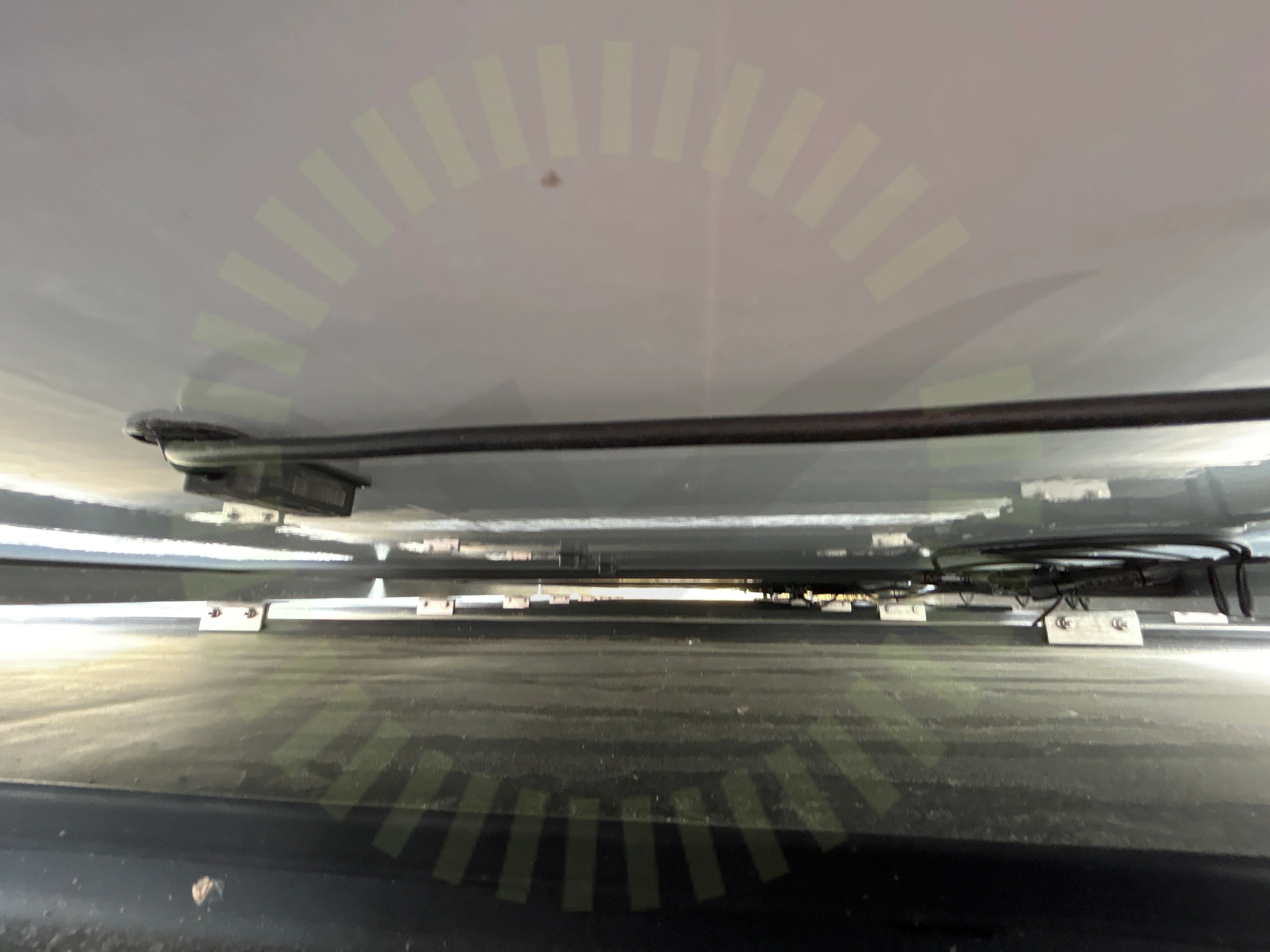

5.3 Kopplingslåda

Inte godkänd

Kablage ej dragavlastade.

5.4 Kopplingslåda

Inte godkänd

Kablage ej dragavlastade.

Godkända kontrollpunkter

25/29

DräneringshålDräneringshålFöremål mot bakstyckeKlämmornas placeringKlämmornas placeringKlämmornas överlappningKlämmornas överlappningKontakterKontakterPanelkablagets böjradiePanelkablagets böjradiePanelramar separeradePanelramar separeradePunktbelastningPunktbelastningSkadorSkadorSkuggaSkuggaSpänningar i ramSpänningar i ramStress på kontakterStress på kontakterSträngförläggningSträngförläggning

Wasi: Falsad plåt

Anmärkningar

3/16

6.1 CC mått Infästning

Inte godkänd

Lastberäkning saknas. Underlag för korrekt avstånd inte tillgänlig.

Tillverkarens anvisningar

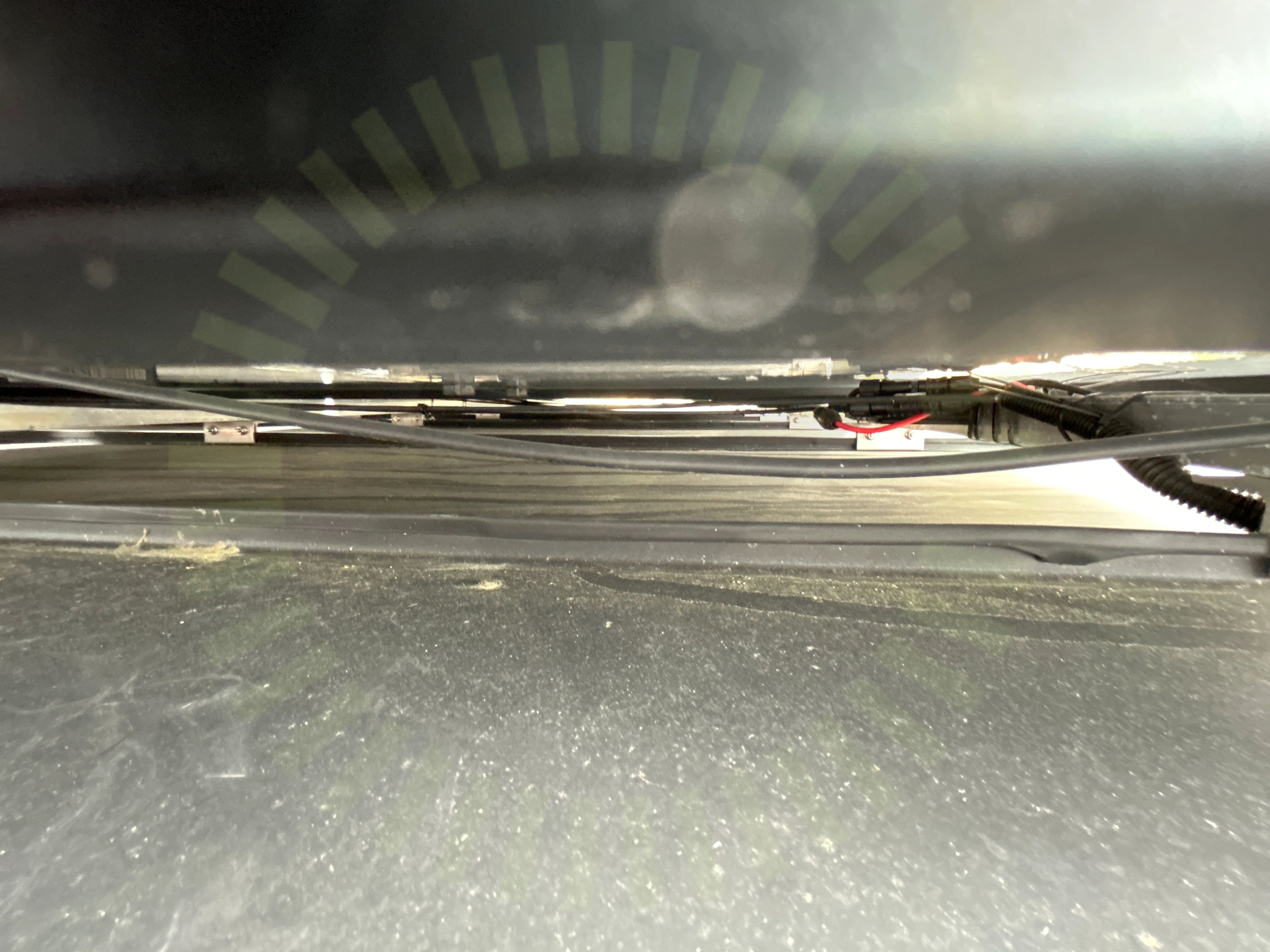

6.2 Kabeluppfästning

Inte godkänd

Kablage saknar tillförlitlig uppfästning.

SS 436 40 00 (712.521.101 och 522.8.4)

6.3 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

13/16

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramInfästningarnas kontaktKabeldragning mellan takytorKorrekt falsMittklämmorPlaceringSkadorSkenornas infästningSkenornas överhängVäderbeständigt materialÄndklämmor
