Besiktningsrapport

8.7

Installation genom

Bredsands El & Solteknik

Datum

13 november 2024

Ort

Enköping , Uppsala län

Takkrokarnas CC

Stress på kontakter

Mittklämmor

+ 2

94% godkända6% ej godkända

Om installationen

PanelerSolitek: Standard HC.120

PanelerEurener: MEPV 144 HALF-CUT 450-460W

OptimerareTigo TS4-A-O

MontagesystemVan Der Valk: Strongline Heavy Duty roof hook

VäxelriktareFronius: Symo GEN24 6.0-10.0 Plus

BatteriBYD: HVS Battery-Box Premium (5.1-12.8)

TillbehörSäkerhetsbrytare AC

TillbehörUndercentral

TillbehörSmartmätare: Fronius

Installerad av Bredsands El & Solteknik som har ett medelhögt snittbetyg på 8.6 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmän

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Mätvärden i egenkontroll garage avviker kraftigt utan notering om orsak. Tomgångsspänning för slinga med 20 paneler Solitek 360 bör ligga runt 820 Voc beroende på celltemperatur.

Godkända kontrollpunkter

1/3

Strängschema

Ej tillgängligt vid besiktning

1/3

Avtal

Allmänt

Anmärkningar

1/1

2.1 Jordspett

Inte godkänd

Jordtagsmätning saknas vid besiktning.

BYD: HVS Battery-Box Premium (5.1-12.8)

Godkända kontrollpunkter

13/13

Bakomliggande materialBatteri PEDC anslutning Fastsäkring av produktFörläggning av modulerSammansättning av komponenterSignalkabel batteriSkadorSmartmätareTillgång till batterietUppfästning av kablageUtrymmeVäderskydd

Eurener: MEPV 144 HALF-CUT 450-460W

Anmärkningar

1/13

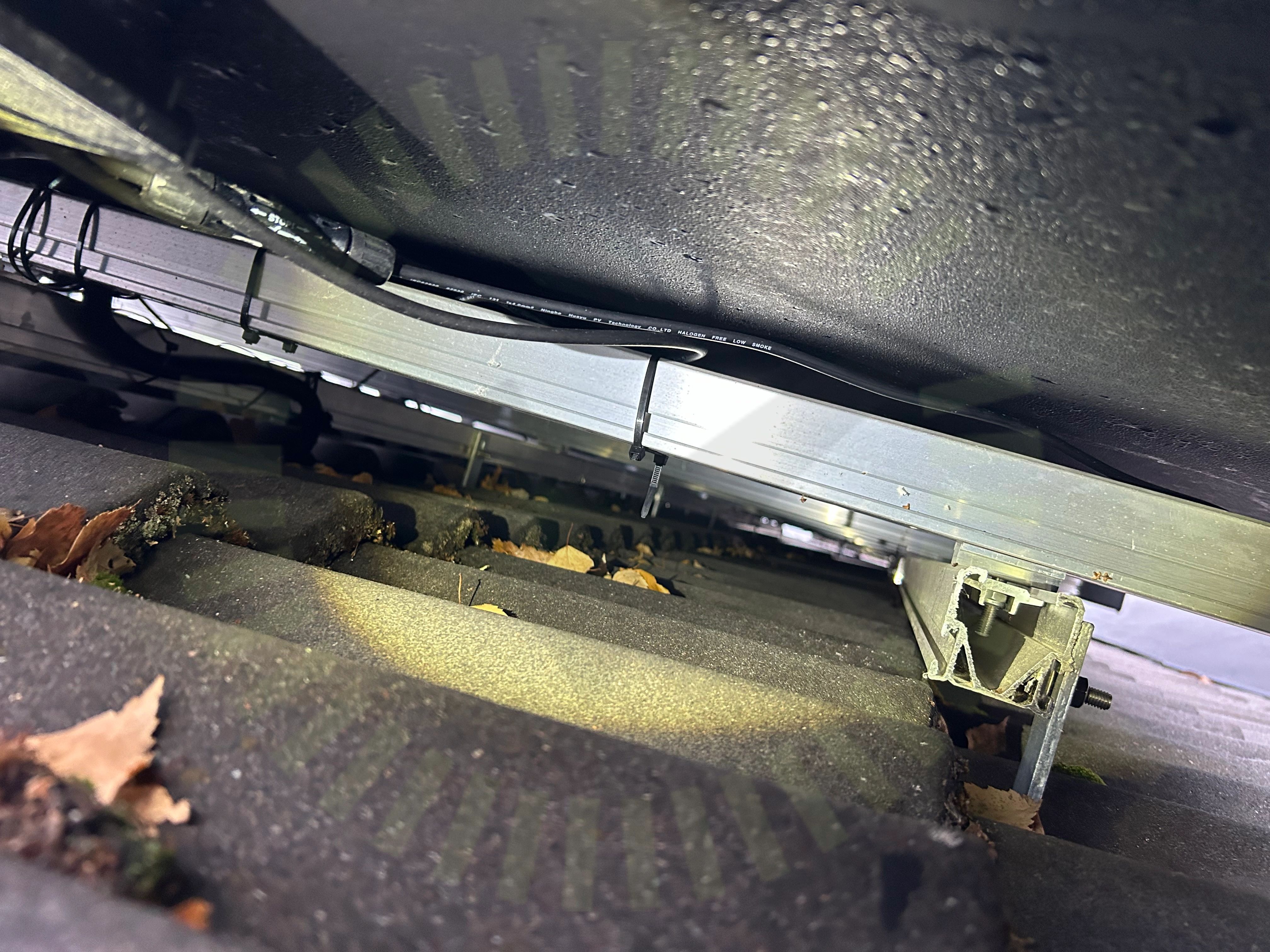

4.1 Stress på kontakter

Inte godkänd

Kontakter ej dragavlastade.

SS 436 40 00 (712.526)

Godkända kontrollpunkter

12/13

DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablaget böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramSträngförläggning

Fronius: Symo GEN24 6.0-10.0 Plus

Godkända kontrollpunkter

38/38

AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInformering av solcellerInfästningKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVarning för backspänningVarning för likspänningVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Smartmätare: Fronius

Godkända kontrollpunkter

1/1

Smartmätare

Solitek: Standard HC.120

Godkända kontrollpunkter

12/14

Ej tillgängligt vid besiktning

2/14

Klämmornas placeringSträngförläggning

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7

Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Tigo TS4-A-O

Godkända kontrollpunkter

6/6

DC KontakterFastsäkring av produktInfästningKabeluppfästningPlaceringSkada

Undercentral

Godkända kontrollpunkter

6/6

FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring

Van Der Valk: Strongline Heavy Duty roof hook

Anmärkningar

6/26

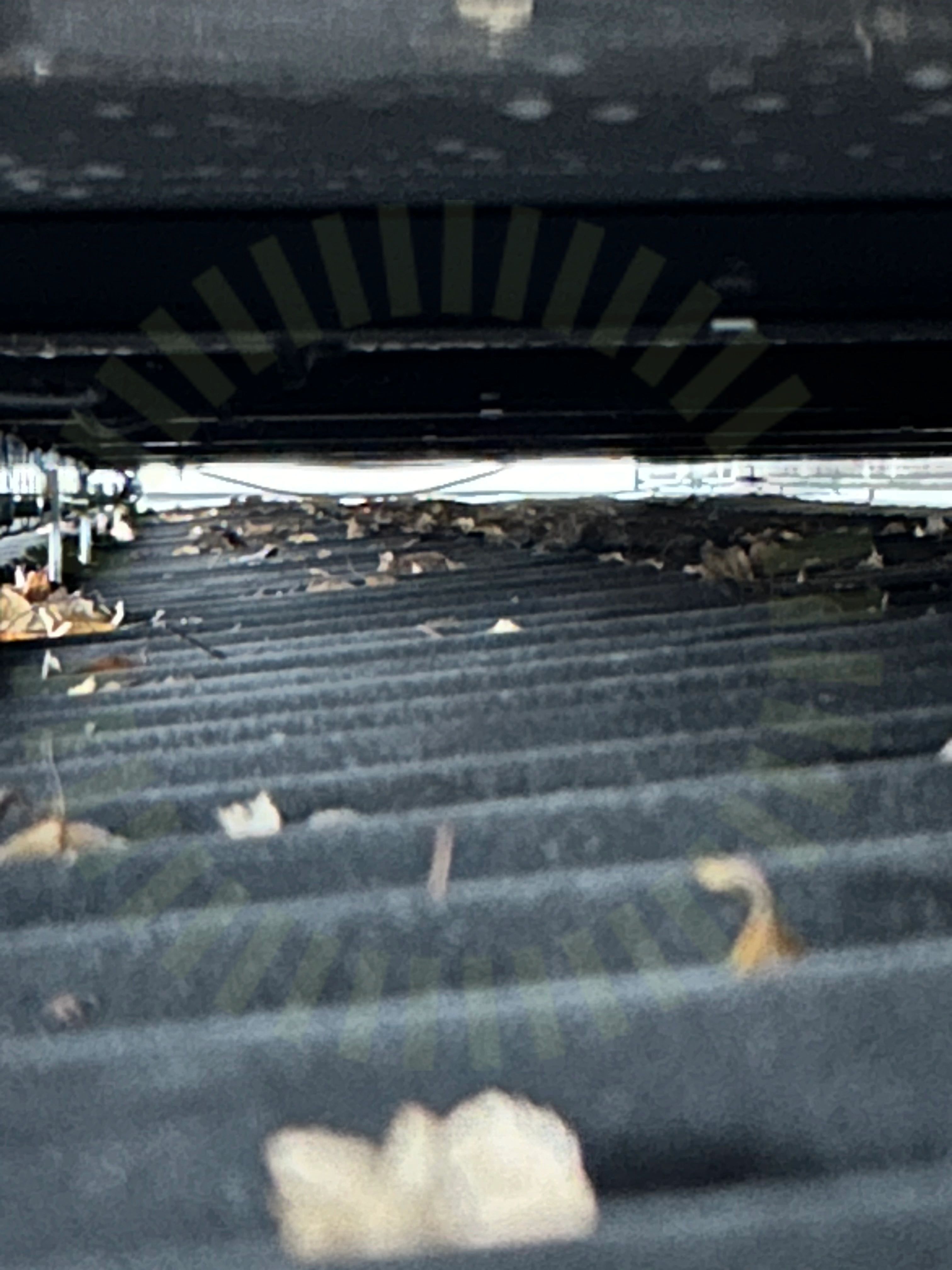

11.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.522.101)

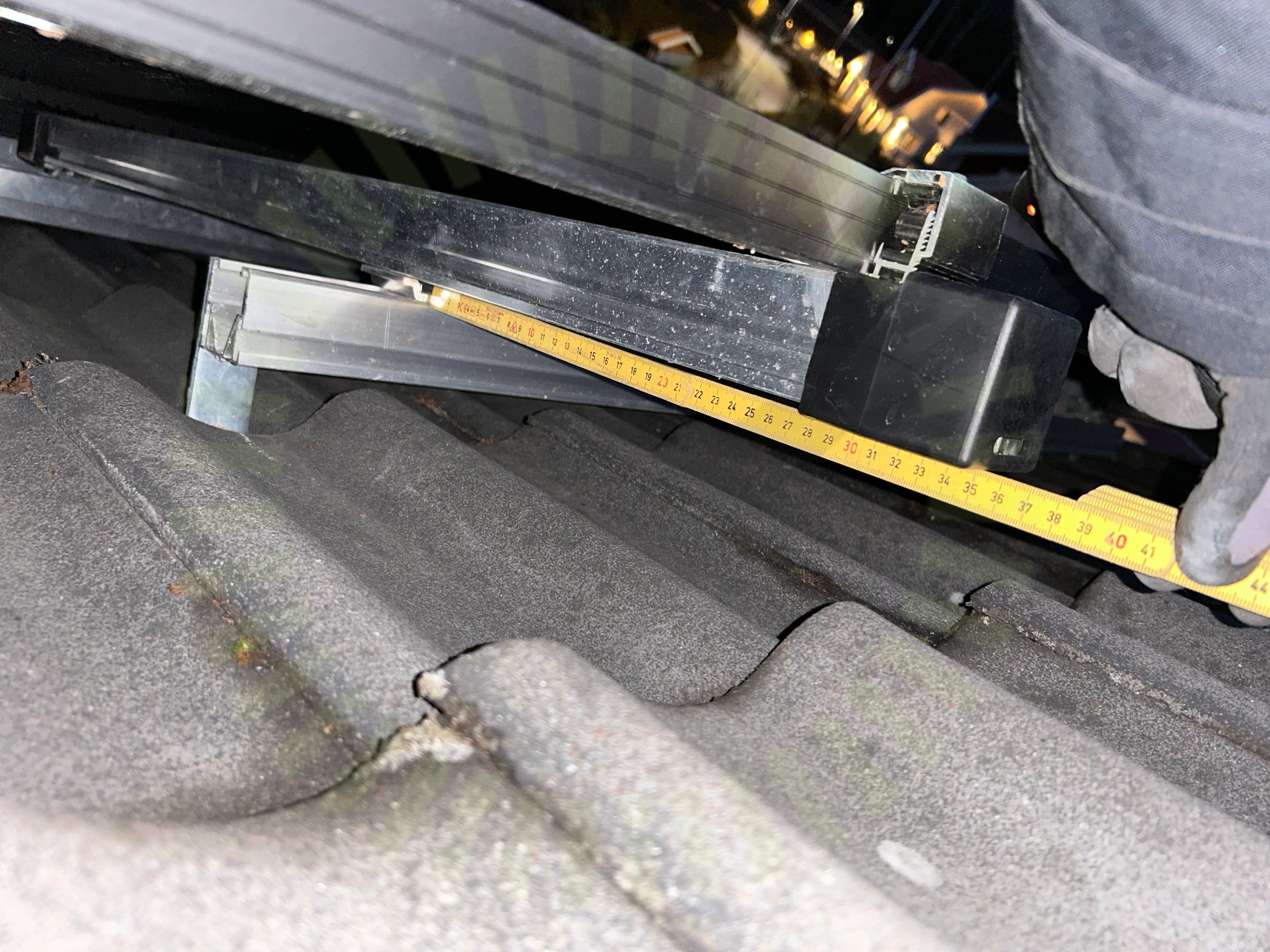

11.2 Korslager: Skenornas överhäng

Inte godkänd

Felaktigt överhäng av skenan i det övre lagret.

Snö- och vindlastberäkning

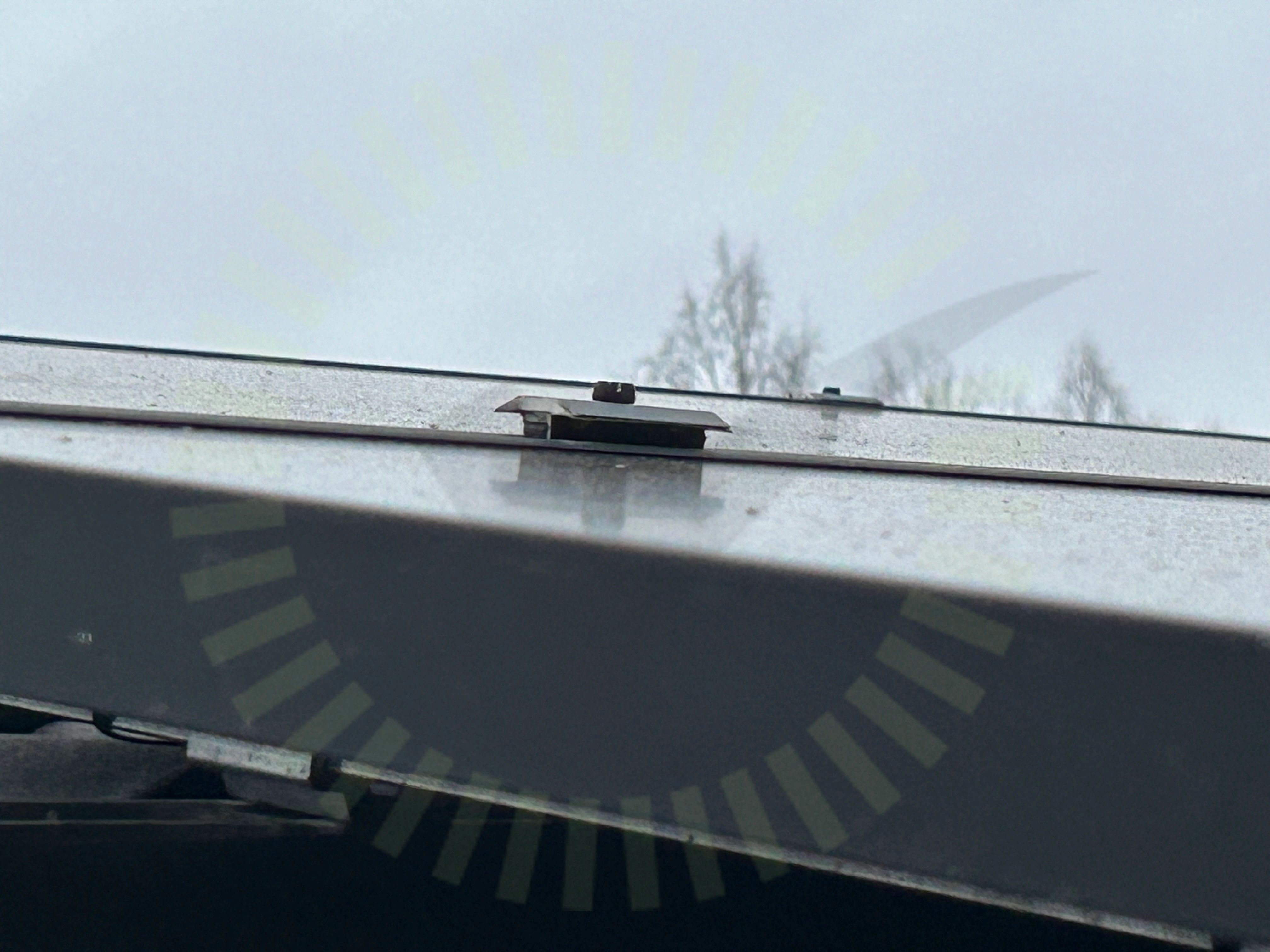

11.3 Mittklämmor

Inte godkänd

Mittklämma är inte åtdragen.

Installation manual – ValkPitched - roof tiles [Clamp] v1.4 sida 23

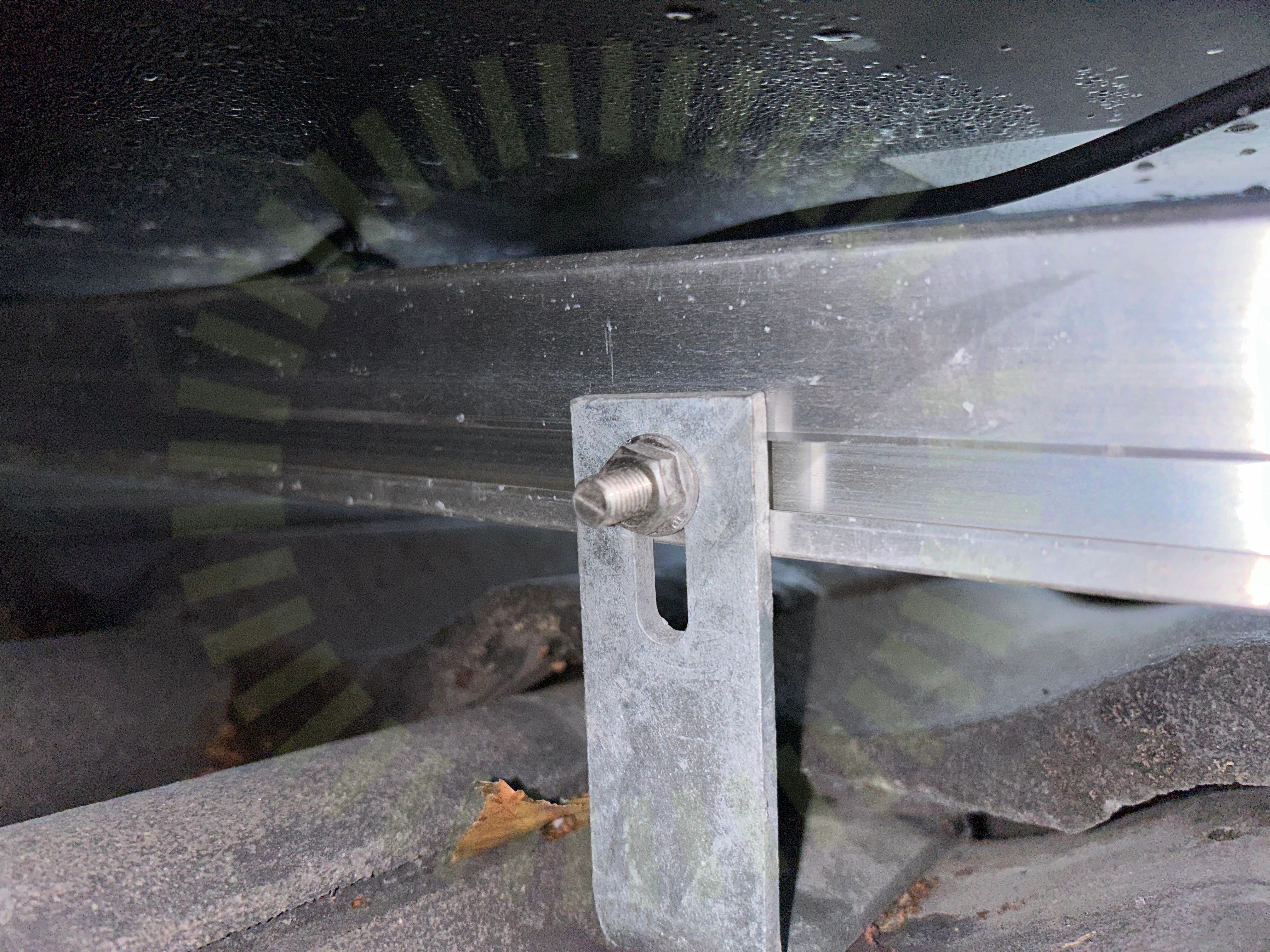

11.4 Skenornas infästning

Inte godkänd

T-bulten sitter inte korrekt i skenan.

Installation manual – ValkPitched - roof tiles [Clamp] v1.4 sida 17

11.5 Snö- och Vindlastberäkning

Inte godkänd

Inmatade värden i lastberäkningen stämmer inte med verkligheten. Fel taklutning på garage+förråd, samt fel layout på boningshus.

Tillverkarens montageanvisningar

11.6 Takkrokarnas CC

Inte godkänd

Felaktigt CC mått mellan takkrokar.

Snö- och vindlastberäkning

Godkända kontrollpunkter

20/26

Blandning av takkrokarDC kabel förläggningDistansplatta takkrokFrämmande materialFöremål mellan skena och panelramInfästning utanför takstolKabeldragning mellan takytorKorslager: Skenornas infästningKorslager: Skenors avstånd till varandraPlaceringSkadorSkenans utstick för klämmaSkenornas överhängSkenskarvarTakets lutningTakgenomföringTakstolsinfästningUnderliggande takpannaVäderbeständigt materialÄndklämmor
