Institutet för Solenergikvalitet

Besiktningsrapport

7.5
x

Installation genom

Vattenfall

Datum

21 juni 2023

Ort

Ludvika, Dalarnas län
Skenans utstick för klämma
Ändklämmor
Mittklämmor
81% godkända19% ej godkända

Om installationen

PanelerBeyondSun: TSHM-108HV 400-410W
MontagesystemMontagesystem Panntak
VäxelriktareSolis: S5-GR3P(3-20)K
TillbehörSäkerhetsbrytare AC
TillbehörUndercentral
Vattenfall

Installerad av Vattenfall som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3
AvtalMätprotokoll DCSträngschema

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6
AnslutningBöjradieEgenskaperFörskruvningarInfästningPlacering

Tegeltak , BeyondSun: TSHM-108HV 400-410W

Anmärkningar

5/17

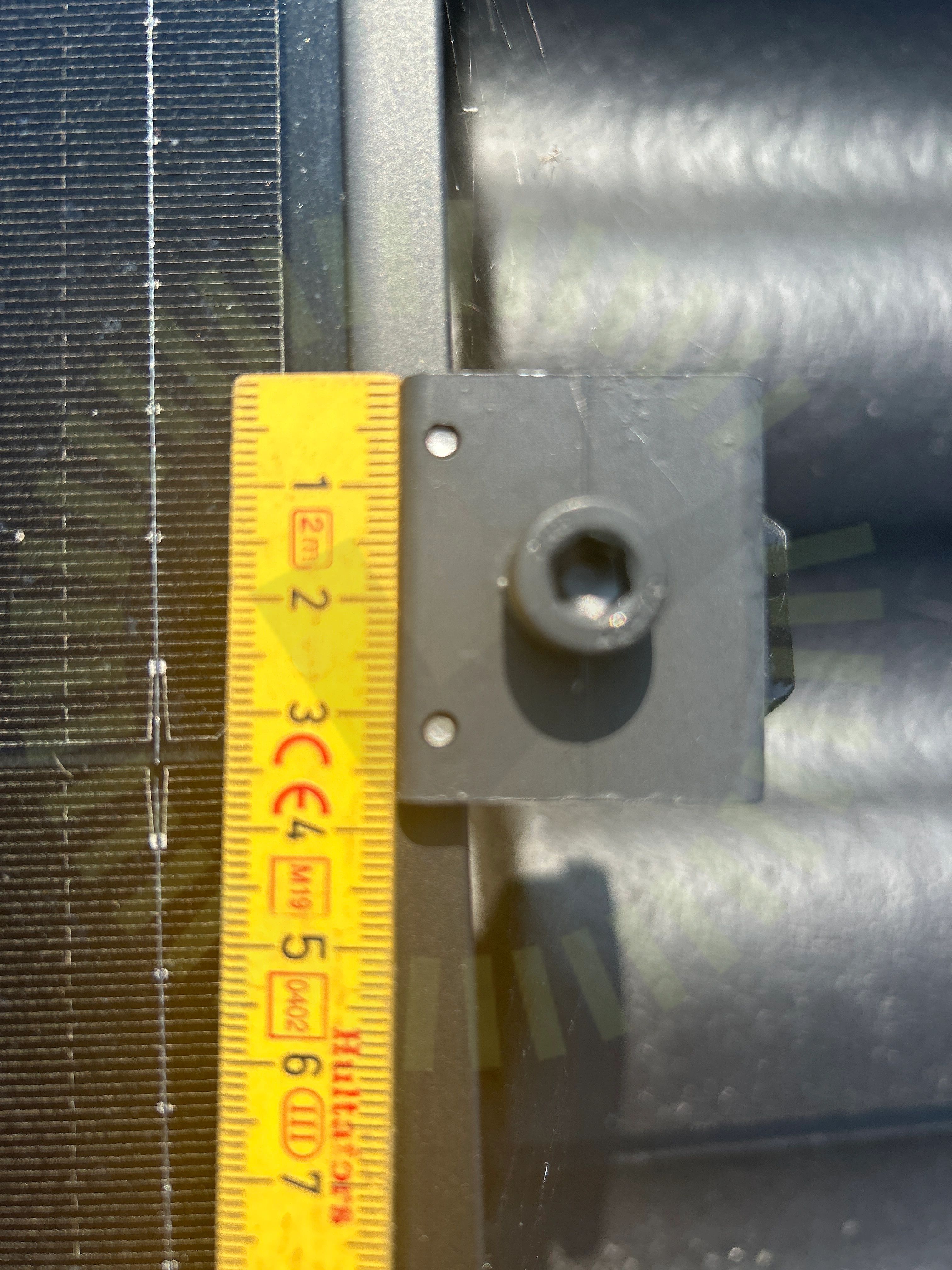

Klämmornas storlek

3.1 Klämmornas storlek

Inte godkänd

Montagesystemets fästen är för små för att användas med den valda panelen.

Version: BS-HANDBOOK-EN-001 Ver: 2201, Sida 7

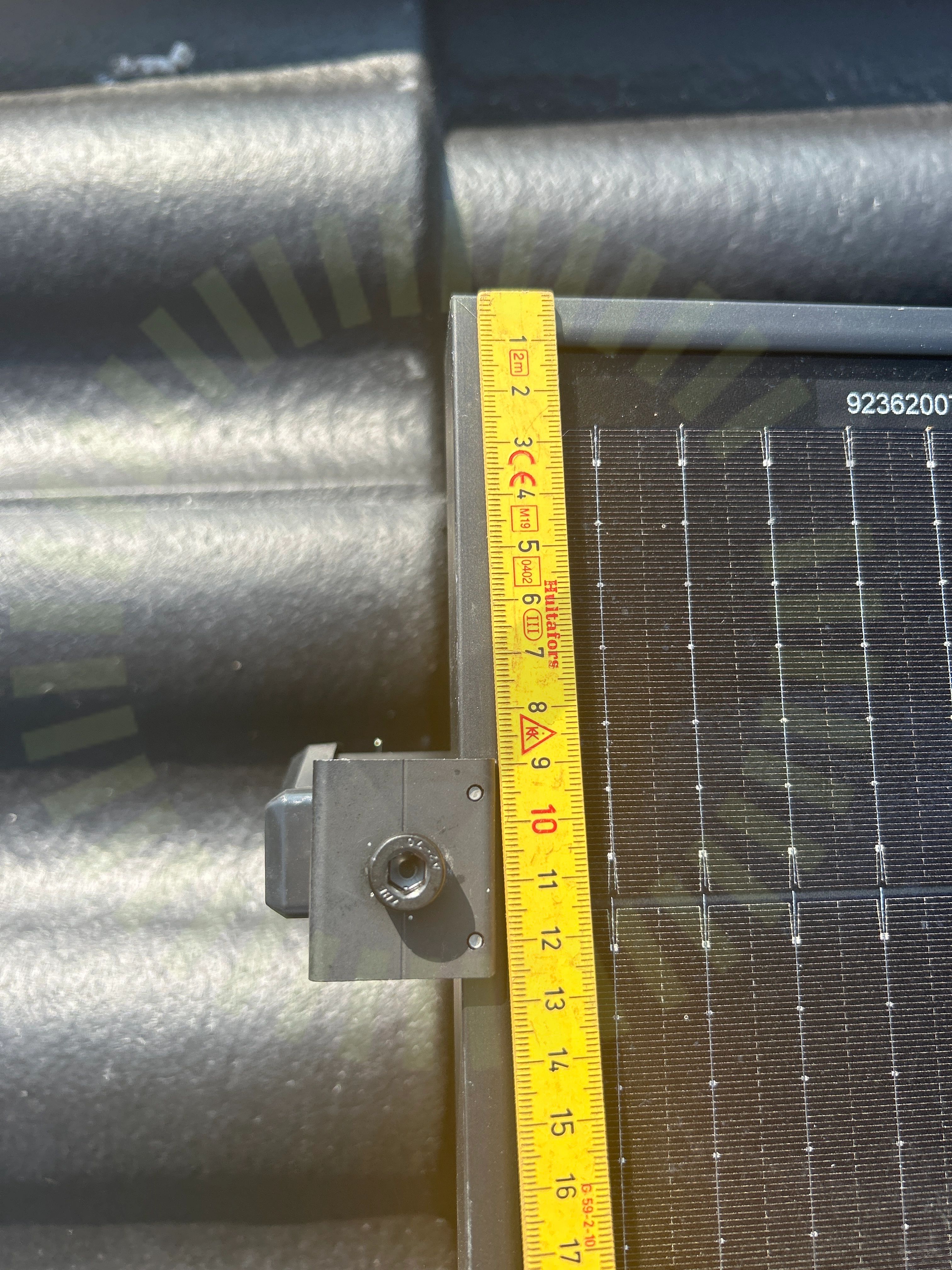

Klämmornas placering

3.2 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

Version: BS-HANDBOOK-EN-001 Ver: 2201, Sida 7
Klämmornas överlappning

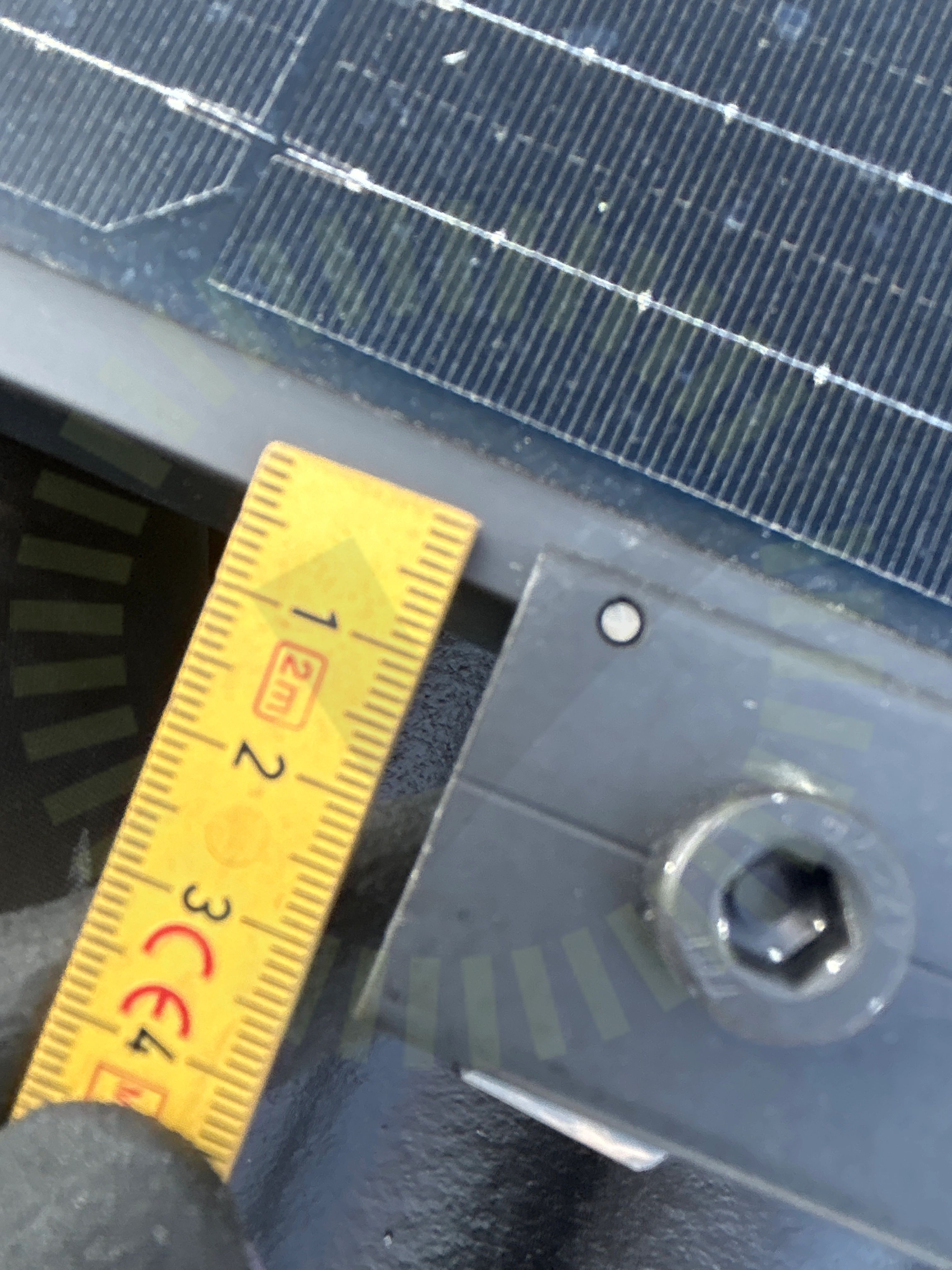

3.3 Klämmornas överlappning

Inte godkänd

Klämman överlappar inte tillräckligt på ramen.

Kontaktdon

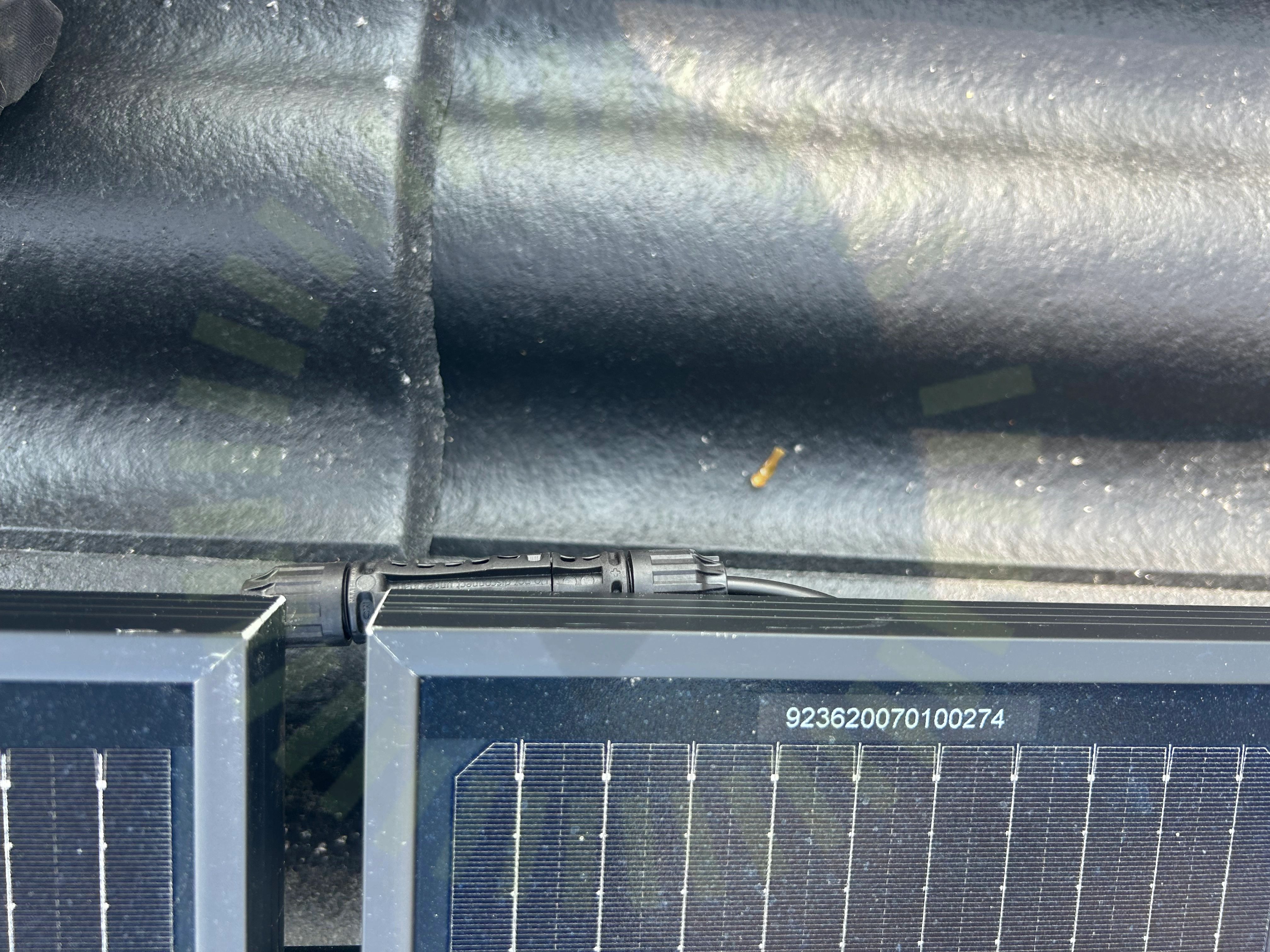

3.4 Kontaktdon

Inte godkänd

Kontakten är oskyddad utanför panelens kant.

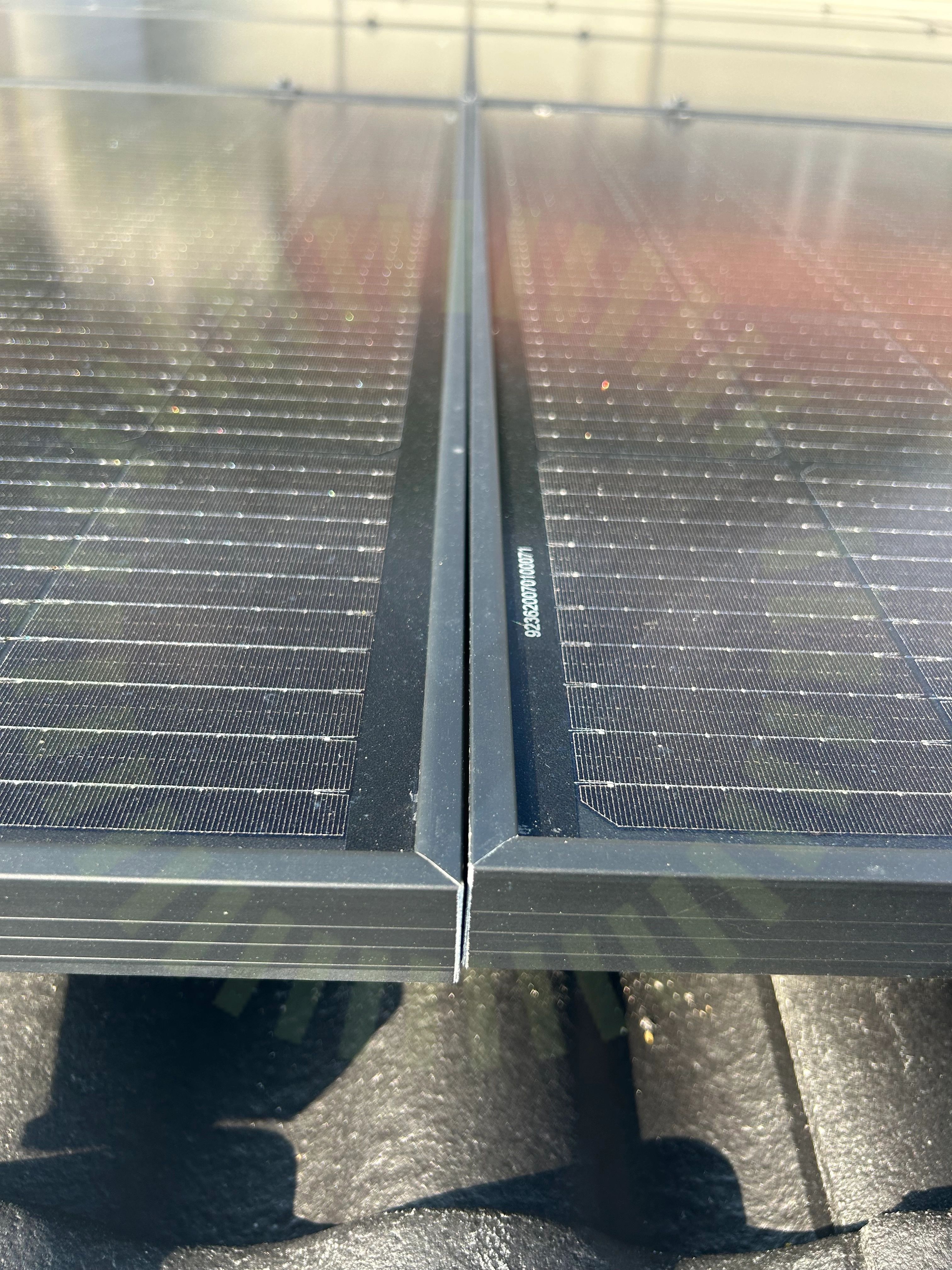

Panelramar separerade

3.5 Panelramar separerade

Inte godkänd

Panelerna är inte monterade med korrekt avstånd till varandra.

Version: BS-HANDBOOK-EN-001 Ver: 2201, 6

Godkända kontrollpunkter

11/17
Avstånd till havetAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKopplingslådaPanelkablagets böjradiePunktbelastningSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/17
Strängförläggning

Tegeltak , Montagesystem Panntak

Anmärkningar

11/28

4.1 Avsaknat underlag

Inte godkänd

Dokumentation om använt montagesystem saknas.

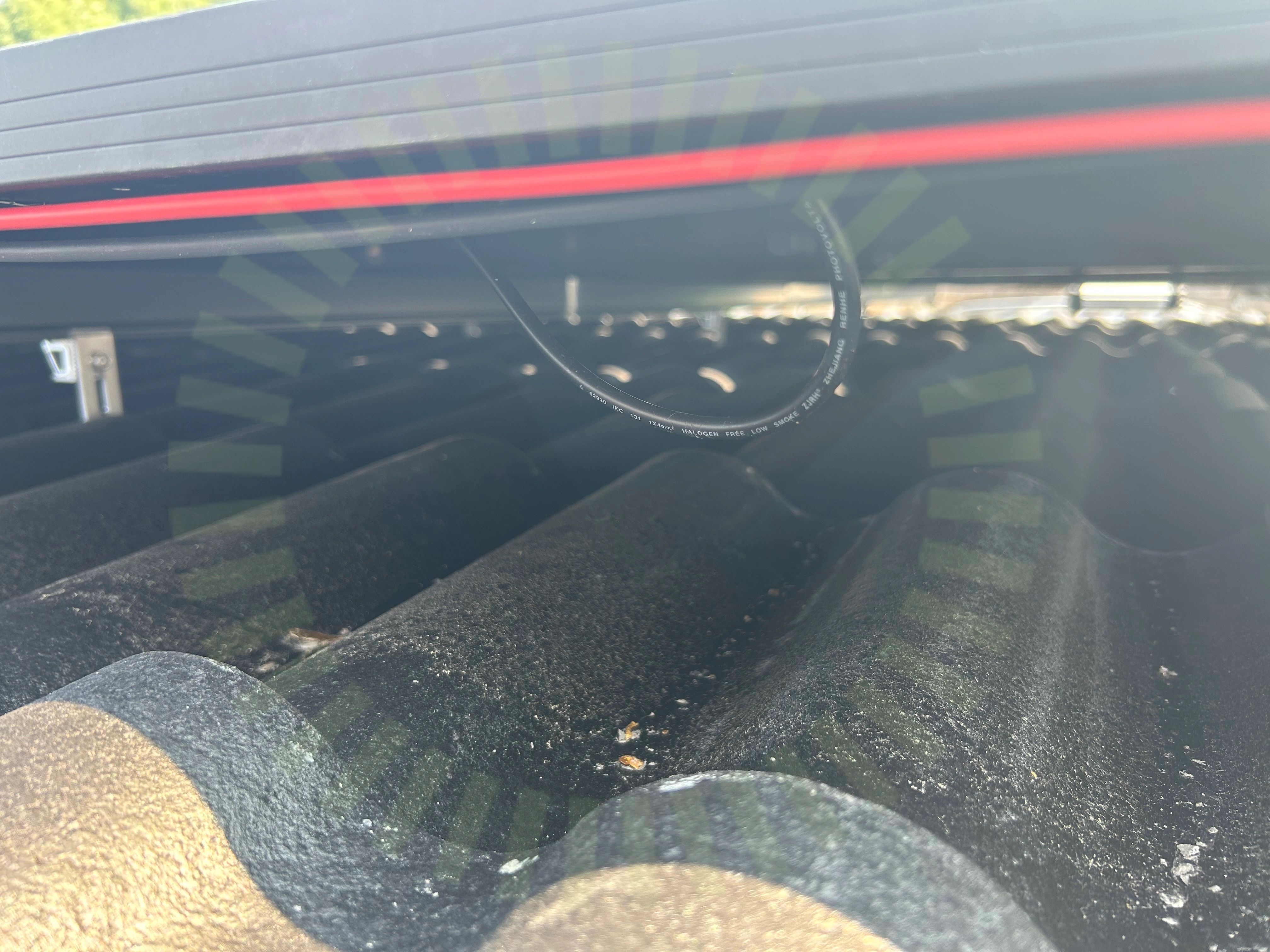

Kabeluppfästning

4.2 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

Mittklämmor

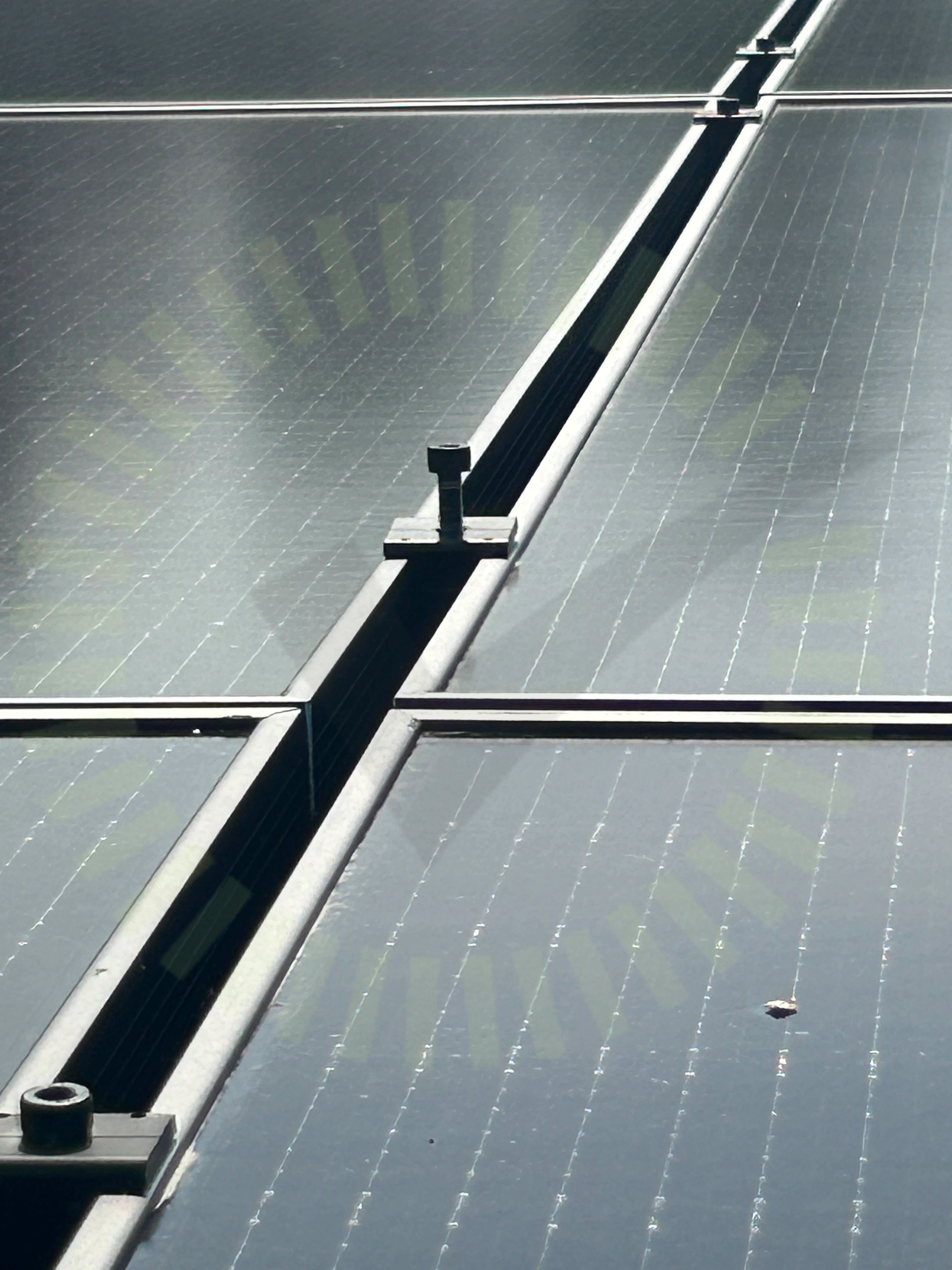

4.3 Mittklämmor

Inte godkänd

Mittklämmorna är inte monterade enligt tillverkarens anvisningar.

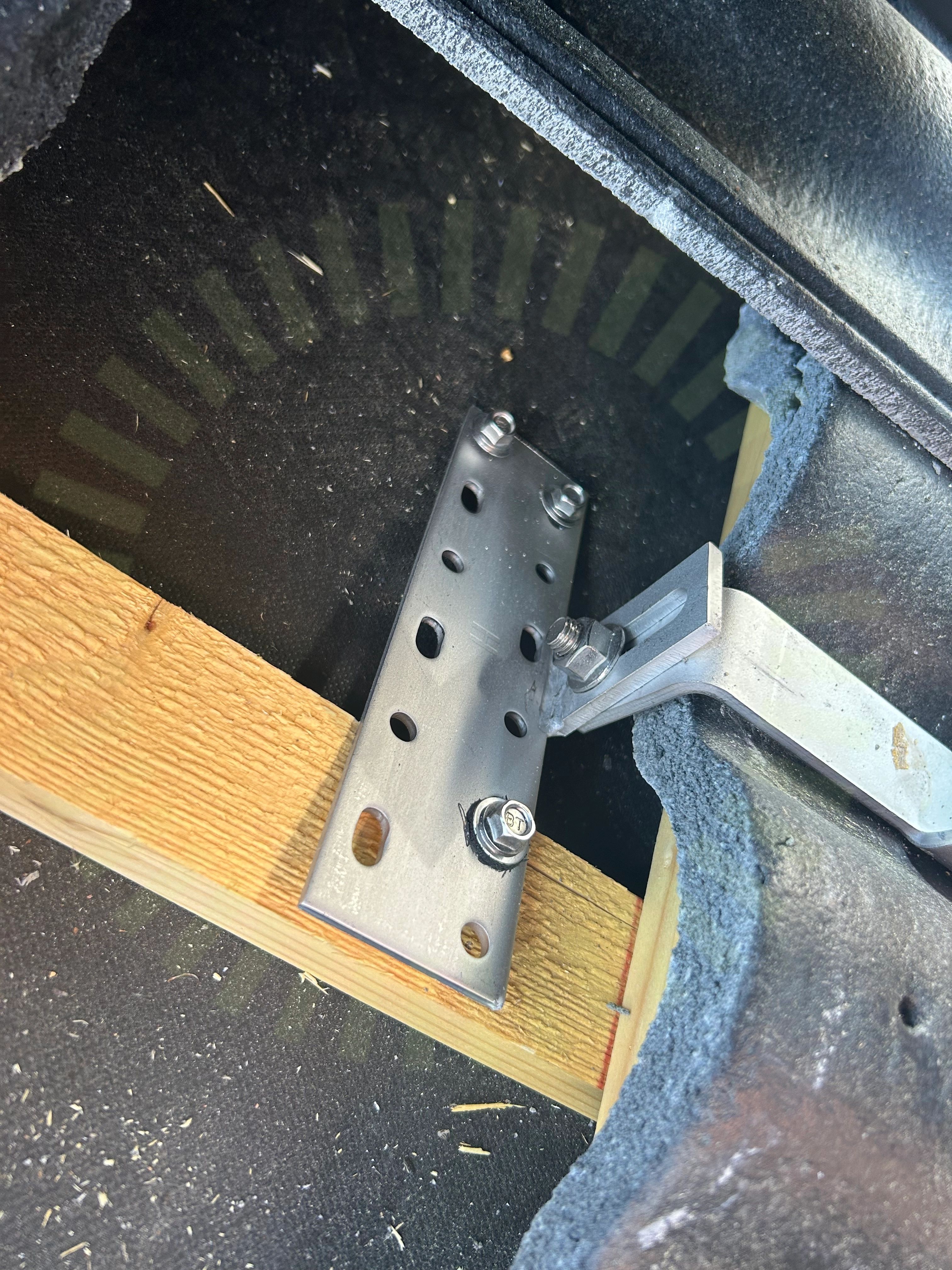

Råspontsinfästning

4.4 Råspontsinfästning

Inte godkänd

Enligt tillgängligt underlag ska infästning ske i takstol och inte i råspont. Underlag för att använd infästning är okej saknas. Kroken ligger inte lämpligt placerad över läkten.

Skenans utstick för klämma

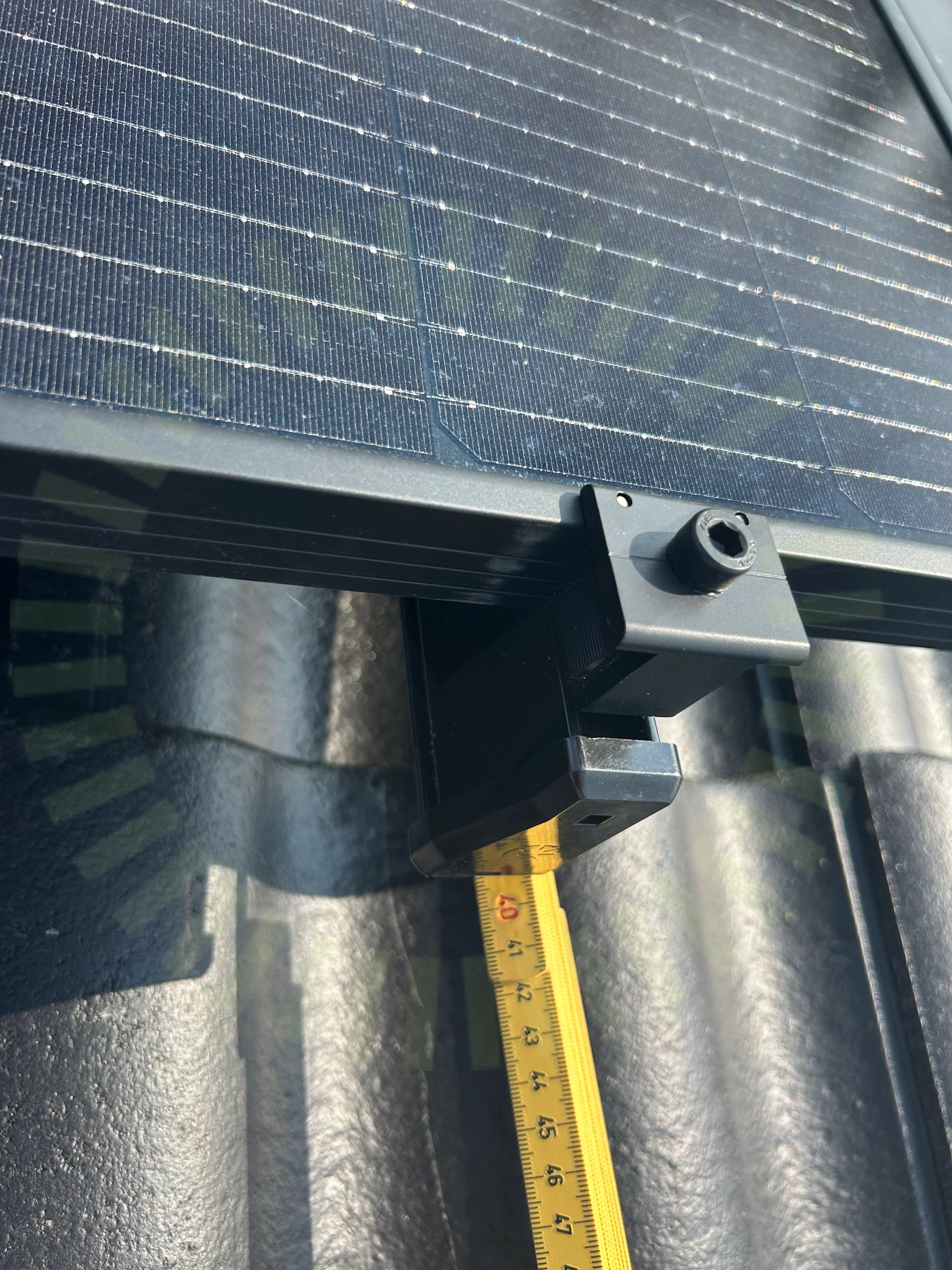

4.5 Skenans utstick för klämma

Inte godkänd

Skenan är för kort för klämman.

Skenornas överhäng

4.6 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok uppmätt till 40 cm. Underlag för överhäng saknas.

4.7 Skenors avstånd till varandra

Inte godkänd

Max uppmätt mått är 137 cm. Lastberäkning att kontrollera mot saknas.

4.8 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

4.9 Underliggande takpanna

Inte godkänd

Takkrokar ligger emot den underliggande takpannan.

Ändklämmor

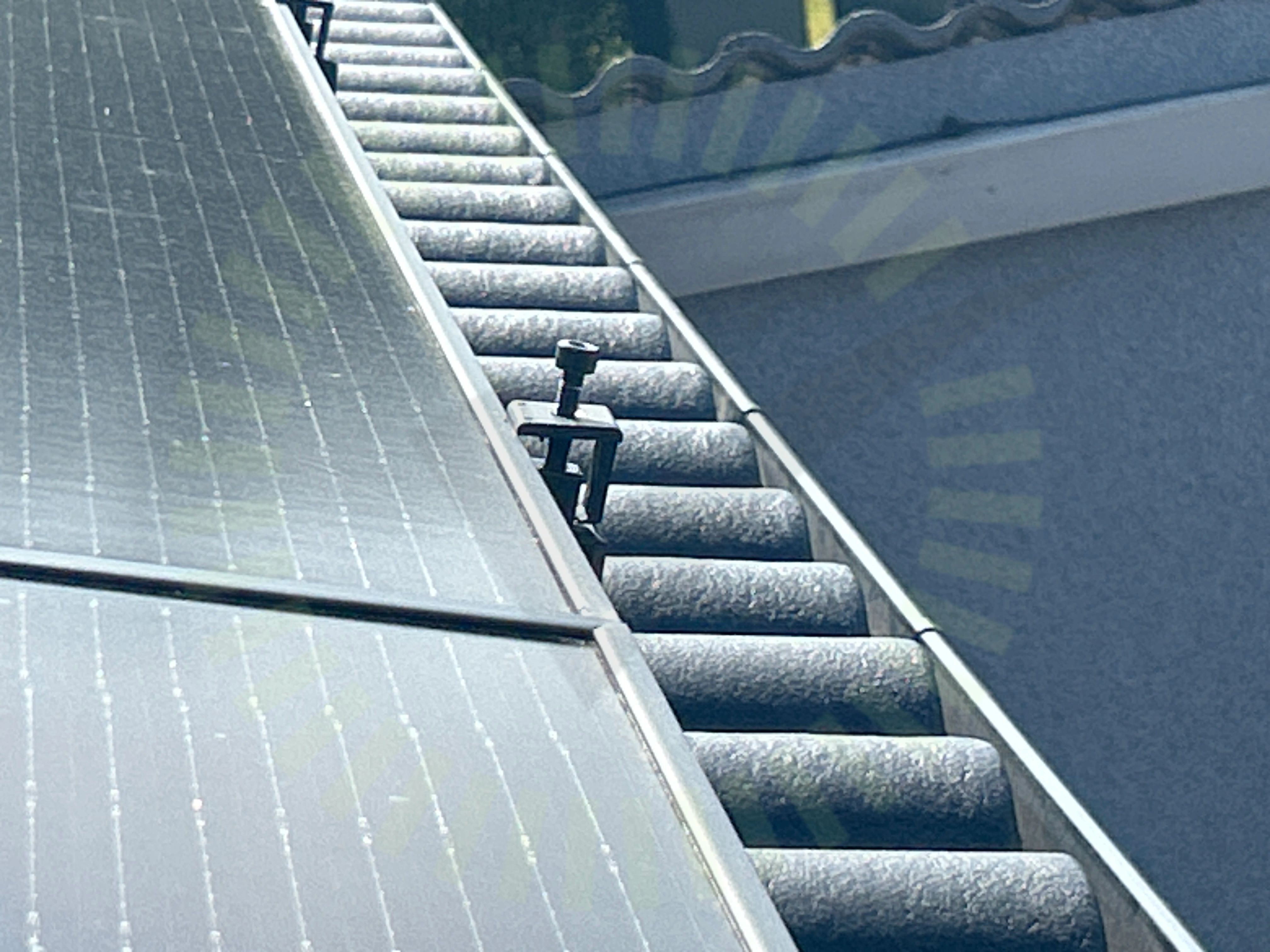

4.10 Ändklämmor

Inte godkänd

Panelens ändklämmor är inte installerade enligt tillverkarens anvisningar.

4.11 Takkrokarnas CC

Inte godkänd

Lastberäkning att kontrollera mot saknas.

Godkända kontrollpunkter

16/28
Använd skruv för klämmaDC kabel förläggningFöremål mellan skena och panelramHöjdjusteringKabeldragning mellan takytorPanelramens höjdPlaceringSkadorSkenornas infästningSkenskarv rörligSkenskarvarTakets lutningTredelad TakkrokTvådelad TakkrokUnderbyggnadVäderbeständigt material

Ej tillgängligt vid besiktning

1/28
Klämmans åtdragningsmoment

Undercentral

Godkända kontrollpunkter

8/8
BrytareBöjradieFemledarsystemFörskruvningarInfästningIP-KlassningPlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

1/5
Varning för likspänning

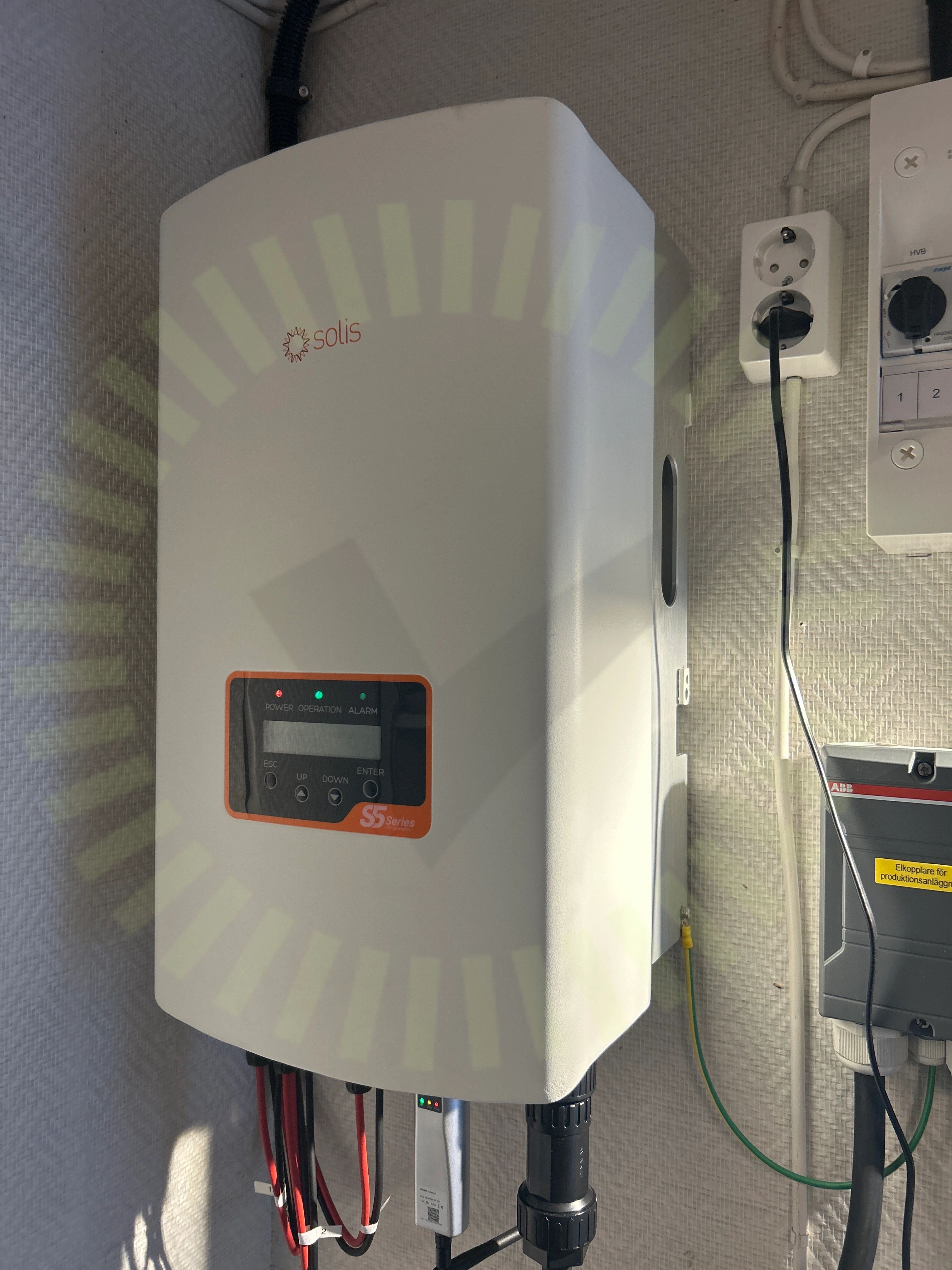

6.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

4/5
Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänning

Växelriktare

Anmärkningar

3/33
Avstånd

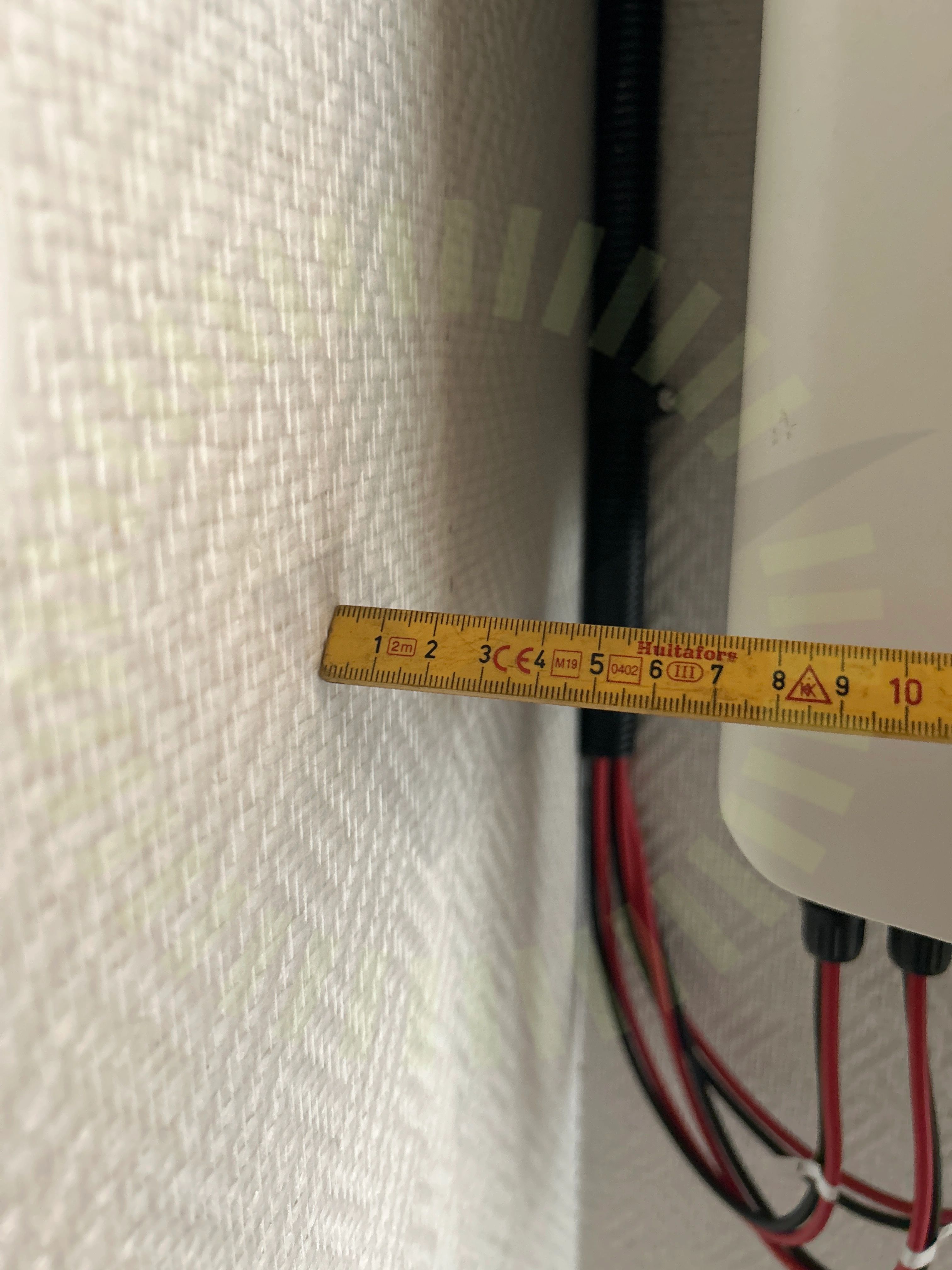

7.1 Avstånd

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

Tillverkarens anvisningar

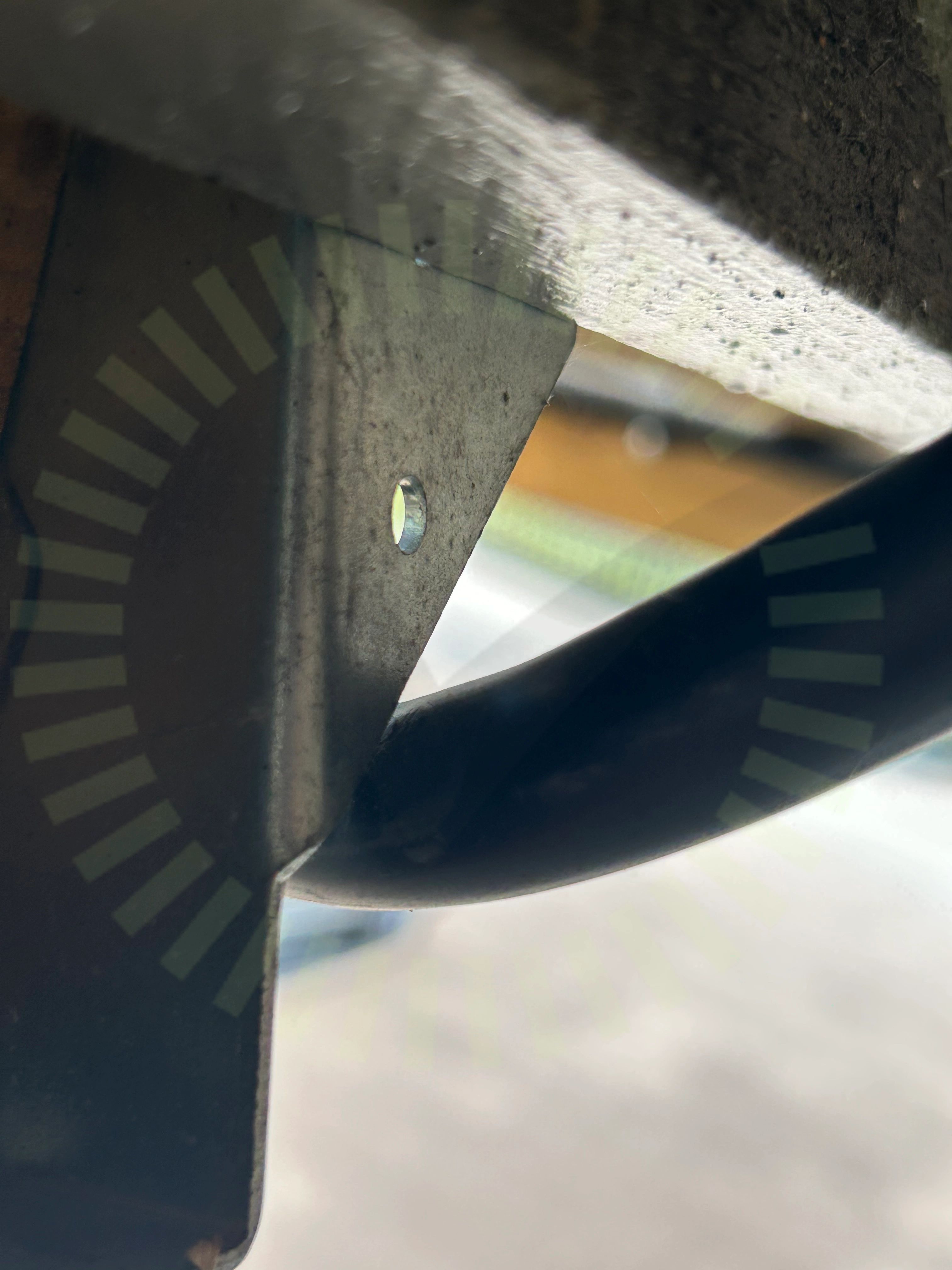

AC kablage skarp kant

7.2 AC kablage skarp kant

Inte godkänd

Kabel ligger mot skarp kant.

Fastsäkring av produkt

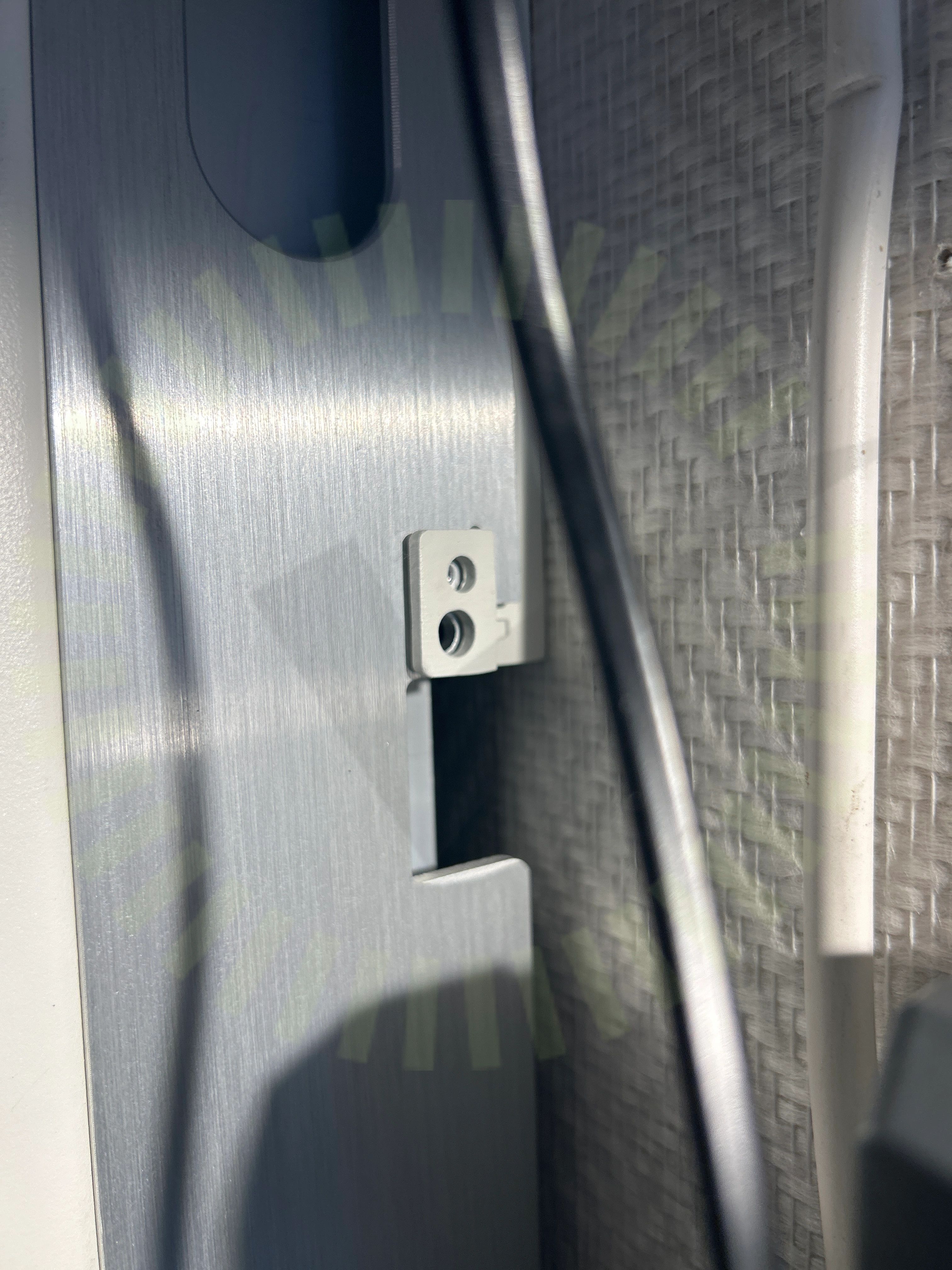

7.3 Fastsäkring av produkt

Inte godkänd

Växelriktaren är inte fastsäkrad ordentligt.

Tillverkarens anvisningar

Godkända kontrollpunkter

30/33
AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Kontakter anslutningDC Kontakter stressDirekt solljusFörskruvningGenomföringarHuvudsäkringInfästningKabelKabeldimensioneringKontakterLedare FastspändaLikspänningskomponenterMärkningPESkadat kablageSkadorSträngdesignSäkringsdimensionSäkringsdimensionUppskalad ledareUtrymmeVentilationVinkelVäderbeständigt material
