Besiktningsrapport

8.7

Installation av

Arba Solar

Datum

17 oktober 2023

Ort

Oxie, Skåne län

Klämmornas placering

Punktbelastning

Kontaktdon

+ 1

86% godkända

14% ej godkända

Om installationen

Paneler

Smart Sunpro: SPDGxxx-N108M10

Montagesystem

K2: SingleRail: Single Hook 3S

Växelriktare

Solis: S5-GC(25-40)K

Tillbehör

Säkerhetsbrytare AC

Installerad av Arba Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Säkerhetsbrytare AC (8)Tak 1, K2: SingleRail: Single Hook 3S (31)Tak 1, Smart Sunpro: SPDGxxx-N108M10 (20)Växelriktare (11)

Allmänt

Anmärkningar

1/3

1.1 Avtal

Inte godkänd

Kund hade önskat få skiva icke brännbart material bakom växelriktare, varpå elektriker svarade att det ej behövs. Kund har med i avtalet att en skiva ska upp.

Avtal

Godkända kontrollpunkter

2/3

Mätprotokoll DC

Strängschema

Säkerhetsbrytare AC

Anmärkningar

1/7

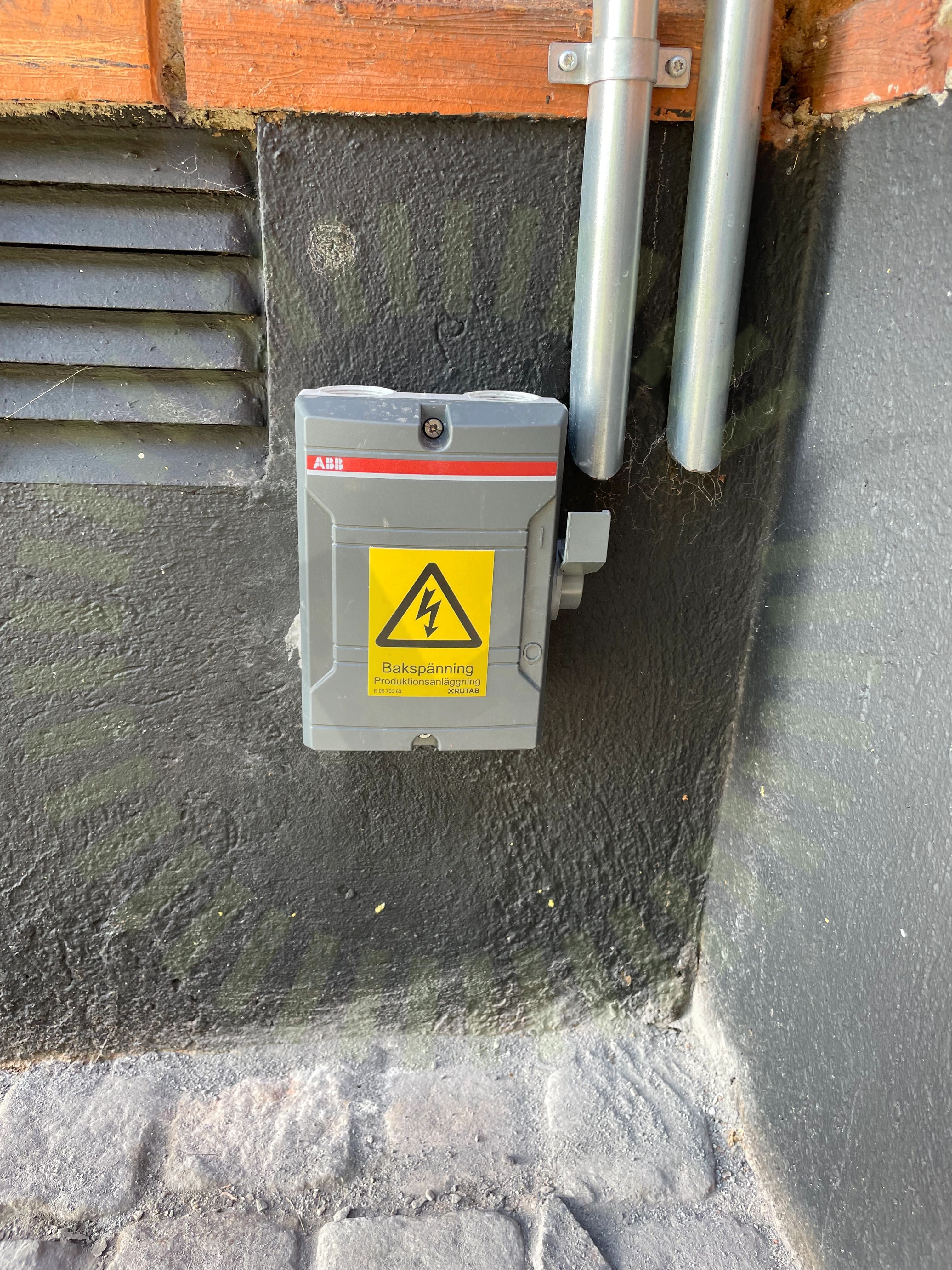

2.1 Identifiering

Inte godkänd

Arbetsbrytarens funktion är inte tydlig. Märkning som anger vad den är till för saknas.

SS 436 40 00 (514.1)

Godkända kontrollpunkter

6/7

Anslutning

Böjradie

Egenskaper

Infästning

Placering

Yttre påverkan

Tak 1, K2: SingleRail: Single Hook 3S

Anmärkningar

3/24

3.1 Skenornas överhäng

Inte godkänd

Överlämnad snö- och vindlastberäkning stämmer inte med verkligheten. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.

Snö- och vindlastberäkning

3.2 Snö- och Vindlastberäkning

Inte godkänd

Inmatade värden i lastberäkningen stämmer inte med verkligheten. Panellayout stämmer inte överens verkligheten.

Tillverkarens montageanvisningar

3.3 Takkrokarnas CC

Inte godkänd

En korrekt snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.

Snö- och vindlastberäkning

Godkända kontrollpunkter

20/24

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Infästningar

Kabeldragning mellan takytor

Kabeluppfästning

Klämmans placering i skena

Mittklämmor

Placering

Skador

Skenans utstick för klämma

Skenornas infästning

Skenskarvar

Skruvar korrekt

Takets lutning

Takstolsinfästning

Tvådelad takkrok

Underliggande takpanna

Väderbeständigt material

Ändklämmor

Ej tillgängligt vid besiktning

1/24

Takgenomföring

Tak 1, Smart Sunpro: SPDGxxx-N108M10

Anmärkningar

3/20

4.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

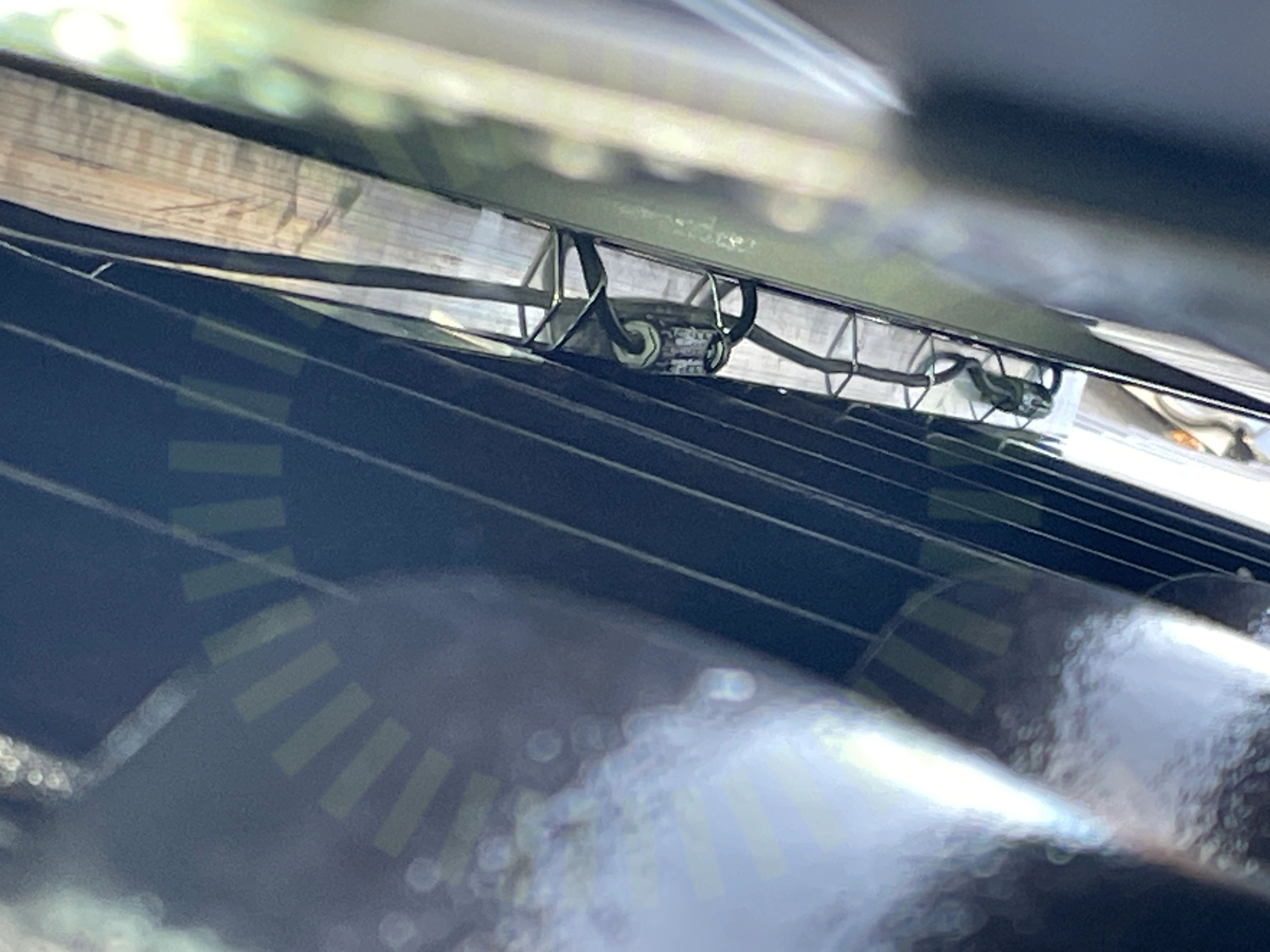

4.2 Kontaktdon

Inte godkänd

Kontakternas utgångar ligger vid kabelns lägsta punkt, där vatten kan ansamlas.

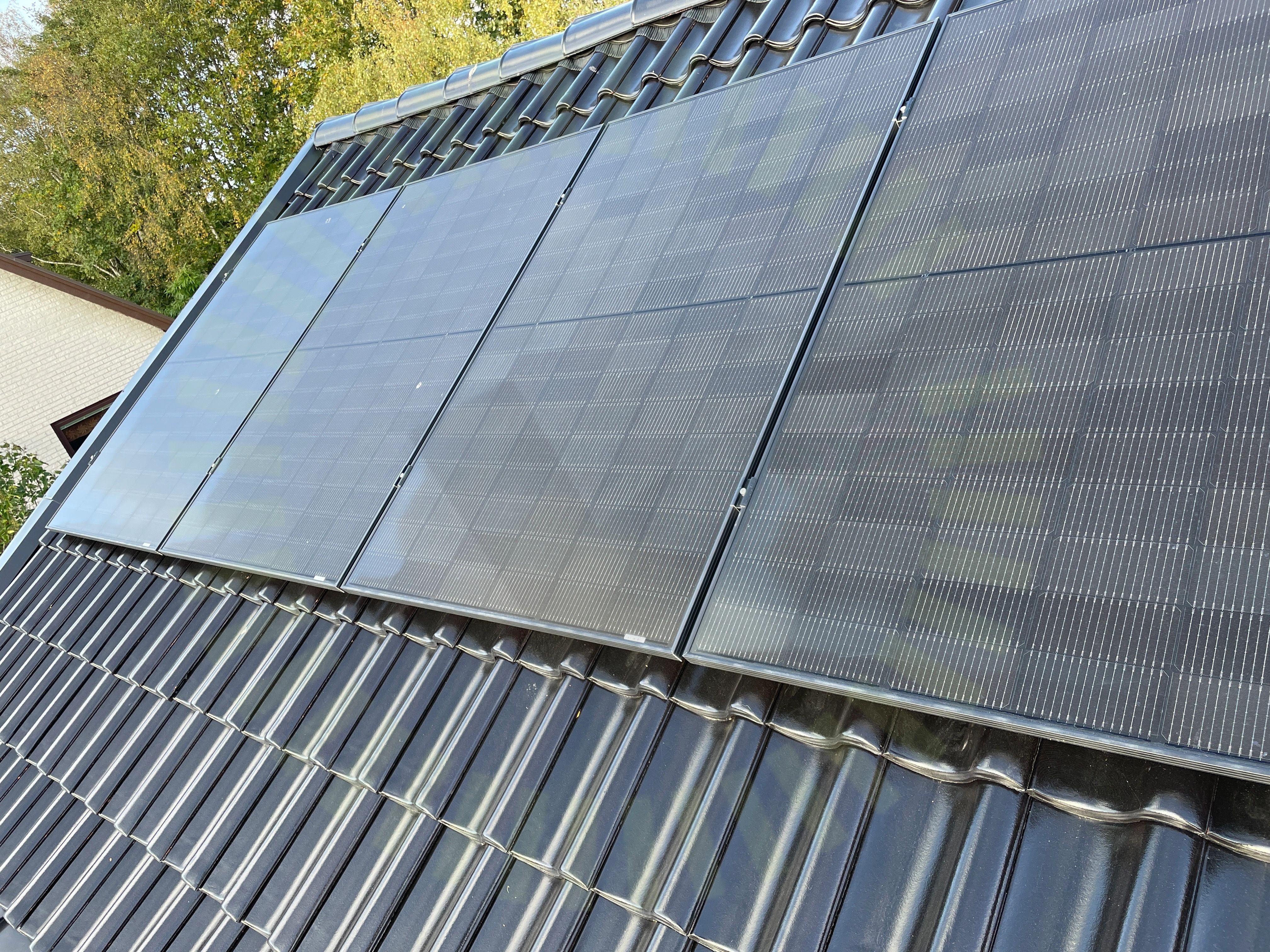

4.3 Punktbelastning

Inte godkänd

Samtliga paneler på detta panelfält har utsatts för punktbelastning.

Godkända kontrollpunkter

17/20

Avsaknat underlag

Avstånd till hav

Avstånd till yta

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Klämmornas storlek

Klämmornas överlappning

Lutning

Panelkablaget generell böjradie

Panelkablagets böjradie

Panelramar separerade

Skador på panel

Skugga

Spänningar i ram

Stress på kontakter

Strängförläggning

Växelriktare

Anmärkningar

1/10

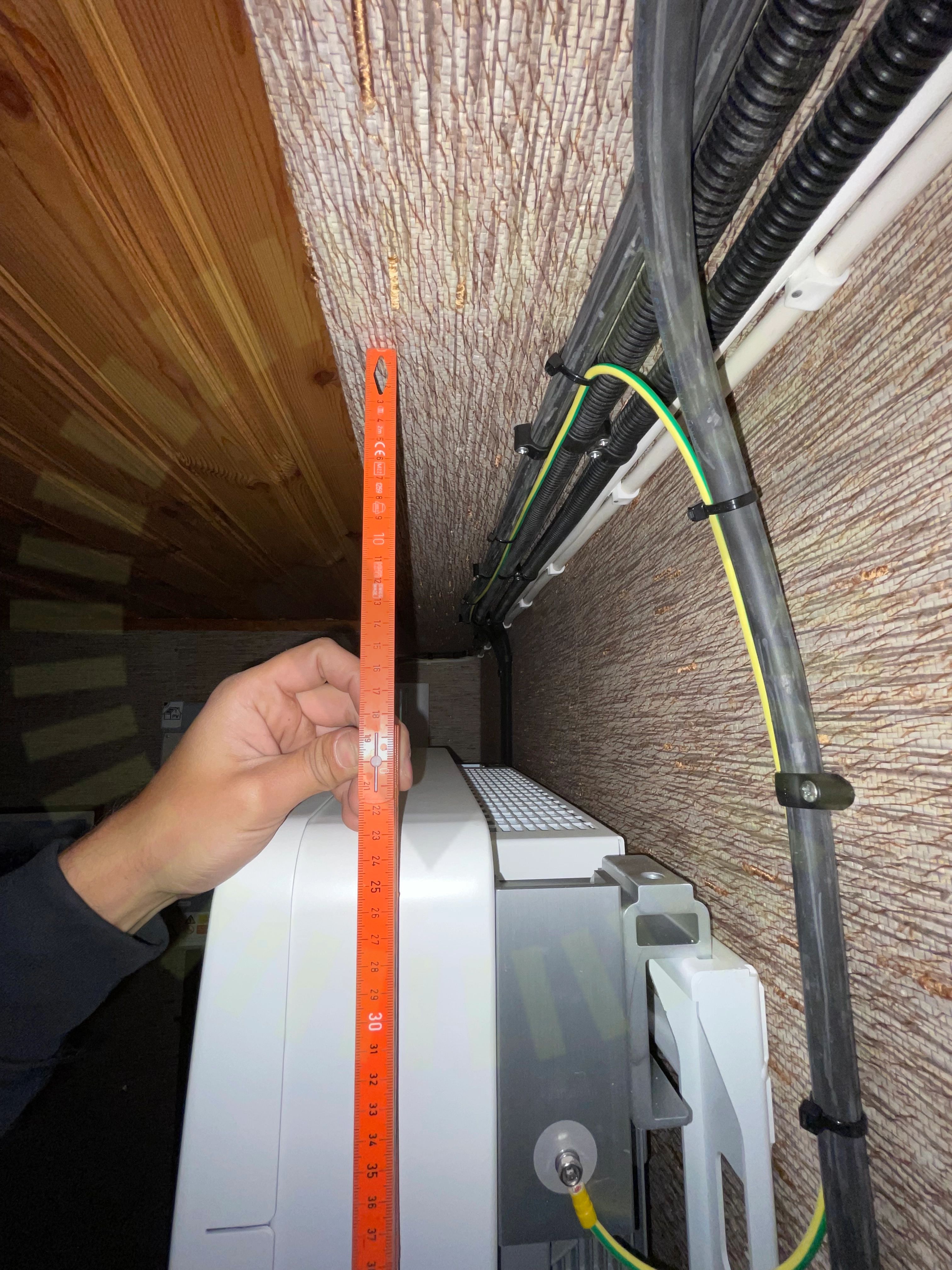

5.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är placerad för nära taket. Uppmätt 230mm.

Solis: Manual S5-GC(25-50)K EUR V1,2(20230207), Sida 10

Godkända kontrollpunkter

9/10

Bakomliggande material

DC Max Spänning

DC Max Ström

DC Min Spänning

Fastsäkring av produkt

Förskruvning

Jordning av chassi

Max total effekt

Placering
